1 はじめに
アスロックの一貫した厳格な品質管理の下で製造された信頼性の高いマザー
ボードであるアスロック H81M-ITX マザーボードをお買い上げいただきありがと
うございます。アスロックの品質と耐久性の取り組みに準拠した堅牢な設計を持
つ、優れたパフォーマンスを提供します。
マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマニュ
アルの内容は予告なしに変更することがあります。このマニュアルの内容に変更が
あった場合には、更新されたバージョンは、予告なくアスロックのウェブサイトから
入手できるようになります。このマザーボードに関する技術的なサポートが必要な
場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照くだ
さい。アスロックのウェブサイトでは、最新の VGA カードおよび CPU サ ポ ート一 覧
もご覧になれます。アスロックウェブサイト http://www.asrock.com.
日本語
1.1 パッケージの内容
• アスロック H81M-ITX マザ ーボード（ミニ ITX フォー ムファクタ ー ）
• アスロック H81M-ITX クイックインストー ル ガイド
• アスロック H81M-ITX サ ポ ート CD
• 2 x シリアル ATA（SATA）データケーブル（オプション）
• 1 x I/O パネルシールド
106
H81M-IT X
1.2 仕様
プ ラットフォ ー ム
• ミニ ITX フォー ムファクタ ー
• オール固体コンデンサー設計
TM
CPU
• LGA1150 パッケージでは第 4 世代の Intel® Core
i7 / i5 /
i3 / Xeon® / Pentium® / Celeron® をサポート
• 4 電源フェーズ設計
®
• Intel
ターボブースト 2.0 テクノロジーをサポート
®
チップセット
• Intel
H81
メモリ
• デュアルチャンネル DDR3 メモリテクノロジー
• 2 x DDR3 DIMM ス ロット
• DDR3 1600/1333/1066 ECC なし、アン バッファードメモリを
日本語
サポ ート
• システムメモリの最大 容 量：16GB（注意を参照）
®
• Intel
エクストリームメモリプ ロファイル（ XMP）1.3/1.2 を
サポ ート
拡 張 ス ロ ット
• 1 x PCI Express 2.0 x16 ス ロット
グ ラフィックス
• Intel®HDグラフィックス内 蔵ビジュアル および VGA 出力は、
GPU に統合されたプロセッサーのみでサポートされます。
• Intel®HD グラフィックス内 蔵ビジュアル をサ ポ ート：AVC、
MVC (S3D)、MPEG-2 フル HW エンコード 1 の Intel®
Quick Sync Video、Intel® InTruTM 3D、Intel® クリアビ デ オ
HD テクノロジ ー、Intel® イン サイダ ー TM、Intel® HD グラフ
ィックス 4400/4600
• ピクセ ルシェーダ ー 5.0、DirectX 11.1
• 最大共有メモリ 1792MB
• 3 つの VGA 出 力 オ プ ション：D-Sub、DVI-D、HDMI
• HDMI テクノロジーをサポート。最大解像度 1920x1200
@60Hz
• DVI-D をサポート。最大解像度 1920x1200 @60Hz
107
• D-Sub をサポート。最大解像度 1920x1200 @60Hz
• HDMI（HDMI 準拠のモニターが必要）では、オートリップ
シンク、ディープカラー（ 12bpc）、xvYCC、HBR（ 高 ビ ットレ ー
トオーディオ）をサポート
• DVI-D と HDMI ポ ートで 、HDCP 機能をサポート
• DVI-Dと HDMI ポ ー ト で 、フ ル HD 1080p ブルーレイ (BD)
再生をサポート
音声
• 7.1 CH HD オーディオ、コンテンツプロテクション付き
（Realtek ALC892 オー ディオコ ーデック）
• プレミアムブルーレイオーディオサポート
日本語
LAN
• PCIE x1 ギ ガ ビット LAN 10/100/1000 Mb/ 秒
• クアルコム ® アセロス ® AR8171
• クアルコム ® アセロス ® セ キュリティウェイクオン インタ ー
ネットテクノロジ ーをサポ ート
• ウェイクオンランをサポート
• エネルギー効率のよいイーサネット 802.3az をサポート
• PXE をサポート
リアパ ネ ル I/O
• PS/2 マウス / キ ー ボ ードポ ート x 1
• 1 x D-Sub ポ ート
• 1 x DVI-D ポ ート
• 1 x HDMI ポ ート
• 1 x 光 SPDIF 出力ポート
• 1 x eSATA コネクター
• 4 x USB 2.0 ポ ート
• 2 x USB 3.0 ポ ート
• LED 付き 1 x RJ-45 LAN ポ ー ト（ ACT/LINK LED と SPEED
LED）
• HD オー ディオジャック：リアスピ ーカー / センター / バス /
ラインイン / フロントスピーカー / マイク
108
H81M-IT X
ストレ ー ジ
• 2 x SATA3 6.0 Gb/ 秒コネクター、NCQ、AHCI、ホ ッ ト プ ラ グ
機能をサポート
• 1 x eSATA コネクター、NCQ、AHCI、ホットプラグ機能をサ
ポ ート
コネクター
• 1 x シャーシイントル ージョンヘッダ ー
• 1 x TPM ヘッダ ー
• 1 x CPU ファンコネクタ ー（ 4 ピン）
• 1 x シャーシファンコネクター（4 ピン）
• 1 x 24 ピン ATX 電源コネクター
• 1 x 4 ピン 12V 電源コネクター
• 1 x 前 面 パ ネ ル オ ー ディオコネクター
• 1 x USB 2.0 ヘ ッ ダ ー（ 2 つの USB 2.0 ポ ートを サ ポ ート）
BIOS 機能
• 多言語 GUI サポート付きの 32Mb AMI UEFI Legal BIOS
日本語
• ACPI 1.1 準拠のウェイクアップイベント
• SMBIOS 2.3.1 をサポート
• CPU、DRAM、PCH 1.05V、PCH 1.5V 複数電圧設定
サ ポ ート CD
• ドライバー、ユーティリティー、アンチウイルスソフトウェア
（トライアル版）、CyberLink MediaEspresso 6.5トライアル、
Google Chrome ブラウザー、ツールバー、Start8（30 日トライ
アル版）
ハ ードウェア モ
• CPU/ シャーシ温度センサー
ニター
• CPU / シャーシタコメーター
• CPU/ シ ャ ー シ 静 音 フ ァ ン（ CPU 温 度によるシャーシファン
速度の自動調整可能）
• CPU/ シャーシファンマルチ速度制御
• ケース開閉検知
• 電圧監視：+12V、+5V、+3.3V、CPU Vcore
OS
• Microso® Windows® 8 / 8 64 ビ ット / 7 / 7 64 ビット 準 拠
認証
• FCC、CE、WHQL
• ErP/EuP Ready（ErP/EuP ready 電源が必要です）
109
* 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com
Windows® 32 ビットオペレ ーティングシステムでの、システム 使 用に割り当てられた
実際のメモリサイズは制限のため、4GB 未満のことがあります。Windows® 64 ビ ット
のオペレーティングシステムでは、そのような制限はありません。Windows® では使
えないメモリを使用するために、アスロック XFast RAM を使用することができます。
日本語
110
H81M-IT X
1.3 ジャンパー設定
このイラストは、ジャンパーの設定方法を示しています。ジャンパーキャップがピ
ン に被さっていると、ジャン パ ー は「ショート」で す。ジャン パ ー キャップ がピン に 被
さっていない場合には、ジャンパーは「オープン」です。この図は 3ピンのジャンパー
を表し、ジャンパーキャップがピン 1 とピン 2 に被さっているとき、これらのピンは
「 シ ョ ー ト 」で す 。
CMOS クリアジャンパー
(CLRCMOS1)
日本語
CMOS のクリアデフォルト
（p.1、No. 3 参照）
CLRCMOS1 は、CMOS のデータをクリアすることができます。クリアして、デフォ
ルト設定にシステムパラメーターをリセットするには、コンピューターの電源を切
り、電源から電源コードを抜いてください。15 秒待ってから、CLRCMOS1 のピン
2 とピン 3 をジャンパーキャップを使って 5 秒 間 シ ョ ー ト し ま す 。た だ し 、BIOS を
アップデートした直後に、CMOS をクリアしないでください。BIOS をアップデ ー
ト後、CMOS をクリアする必要があれば、最初にシステムを起動し、それから
CMOSクリアアクションを行う前にシャットダウンしてください。パスワード、日付、
時間、ユーザーのデフォルトプロファイルは、CMOS の電池を取り外した場合に
のみ、消去されることにご注意ください。
CMOS をクリアすると、ケースの開閉が検知されることがあります。以前のシャーシ
イントルージョンステータス記録を消去するには、BIOS オ プ シ ョ ン か ら「 Clear Status
（ステータスの消去）」で調整してください。
111
1.4 オンボードのヘッダーとコネクター
システムパネルヘッダー
電源スイッチを接続し、
GND RESET#
（9 ピンパネル 1）
ス イ ッ チ を リ セ ッ ト し 、下
（p.1、No. 8 参照）
記のピン割り当てに従っ
て、シャーシのシステムス
テータス表示ランプをこ
日本語
のヘッダーにセットしま
す。ケーブルを接続すると
きには、ピンの＋と−に
気をつけてください。
112
PWRBTN
オンボードヘッダーとコネクターはジャンパーではありません 。これらヘッダーとコ
ネクターにはジャンパーキャップを被せないでください。ヘッダーおよびコネクター
にジャンパーキャップを被せると、マザーボードに永久損傷が起こることがあります。
GND
#
GND
PLED-
HDLED-
PLED+
HDLED+
1
PWRBTN（ 電 源 ス イ ッ チ ）：
シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用して、
システムをオフにする方法を設定できます。
RESET（リセットスイッチ）：
シャーシ前 面 パネ ルのリセットスイッチ に接続してください 。コンピューター がフリー
ズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、コン
ピューターを再起動します。
PLED（システム電源 LED）：
シャーシ前面パネルの電源ステータスインジケーターに接続してください。システ
ム稼働中は、LED が 点灯します。システムが S1/S3 スリープ状態の場合には、LED
は点滅を続 けます。システムが S4 スリープ状態または電源オフ（S5）のときには、
LED はオフです。
HDLED（ハードドライブアクティビティ LED）：
シャーシ前面パネルのハードドライブアクティビティLED に 接 続 し て く だ さ い 。ハ ー
ドドライブのデータを読み取りまたは書き込み中に、LED は オン になりま す。
前面パネルデザインは、シャーシによって異なることがあります。前面パネルモ
ジュールは、主に電源スイッチ、リセットスイッチ、電源 LED、ハ ードドライブ アクティ
ビティ LED、スピーカーなどから構成されます。シャーシの前面パネルモジュールと
このヘッダーを接続する場合には、配線の割り当てと、ピンの割り当てが正しく合致
していることを確かめてください。
H81M-IT X

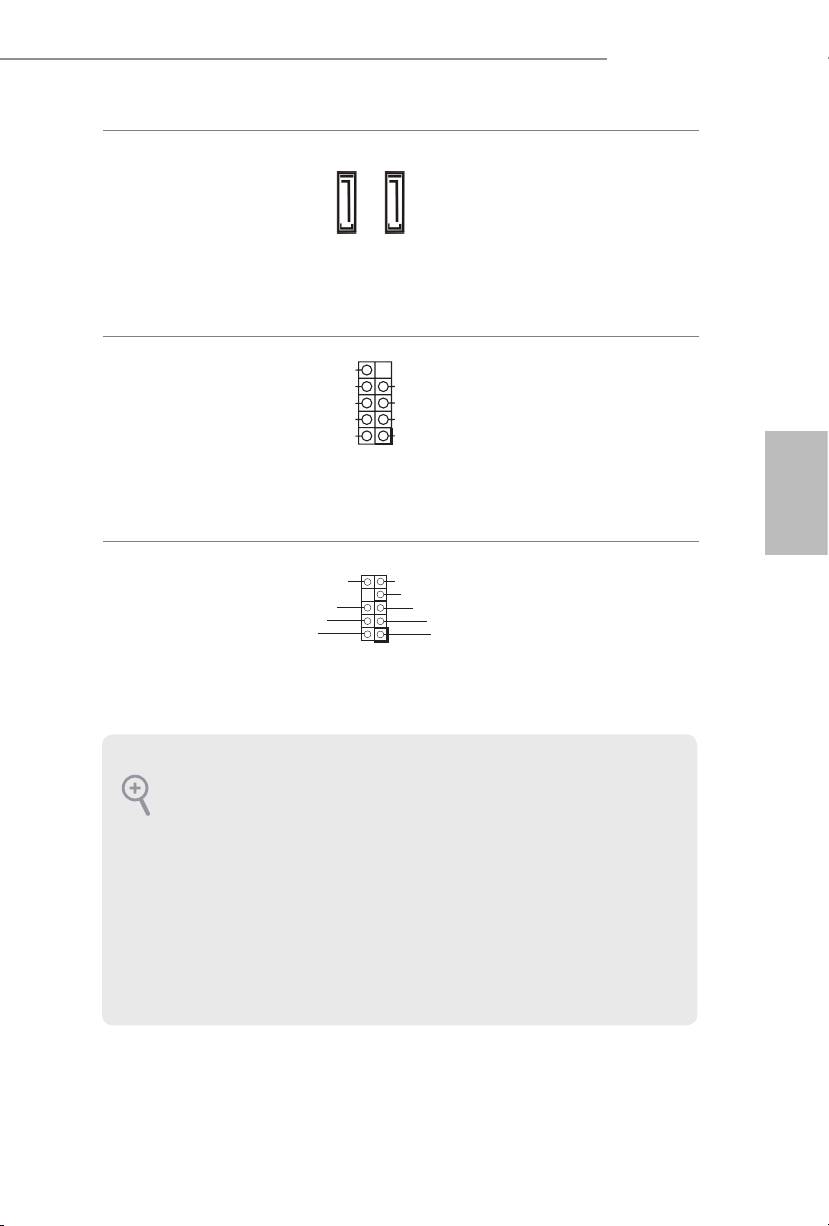

シリアル ATA3
これら 2 つの SATA3 コネ
コネクター
ク タ ー は 、最 高 6.0 Gb/ 秒
（SATA3_0：
のデータ転送速度で内部
p.1、No. 9 参照）
ストレージデバイス用の
（SATA3_1：
SATA データケーブルを
p.1、No. 10 参照）
サ ポ ートしま す。
USB 2.0 ヘッダ ー
I/O パネルの 2 つの USB
（9 ピン USB10_11）
2.0 ポートに加えて、この
（p.1、No. 8 参照）
マザ ー ボ ードには 1 つの
ヘ ッ ダ ー が あ り ま す 。各
USB 2.0 ヘッダーは、2 つ
の ポ ートを サポ ートでき
ます。
日本語
フロントパネルオーディ
このヘッダーは、フロント
オヘッダ ー
オーディオパネルにオー
（9 ピン HD_AUDIO1）
ディオデバイスを接続す
（p.1、No. 16 参照）
るためのものです。
113
DUMMY
GNDGND
P+7
P+6
P-7
P-6
USB_PWR
USB_PWR
1
GN D
OUT2_L
J_SENSE
PRESENCE#
OUT2_R
MIC_RET
MIC2_R
1
OUT_RE
MIC2_L
SATA3_1
SATA3_0
T
1. ハイディフィニションオーディオはジャックセンシングをサポートしています
が、正しく機能するためには、シャーシのパネルワイヤーが HDA をサポート
していることが必要です。お使いのシステムを取り付けるには、当社のマニュ
アルおよびシャーシのマニュアル の指示 に従ってください。
2. ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネル
オーディオヘッダーに取り付けてください。
Mic_IN (MIC) を MIC2_L に接 続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接 続します。
C. アース (GND) をアース (GND) に接 続します。
D. MIC_RETとOUT_RET は、HD オーディオパネル専用です。ACʼ97 オーディ
オパネルではこれらを接続する必要はありません。
E. フロントマイクを有 効にするには、Realtekコントロールパネルの「FrontMic」
タブで、「録音音量」を調整してください。
シャーシファンコネクター
ファン ケ ーブ ル はファン
（4 ピン CHA_FAN1）
コネクターに接続し、黒
（p.1、No. 11 参照）
線とアースピンを合 わせ
てくだ さ い 。
CPU ファンコネクター
このマザーボードは 4 ピ
（4 ピン CPU_FAN1）
ン CPU ファン（ 静 音 ファ
（p.1、No. 6 参照）
ン）コネクターを提供し
ます。3 ピンの CPU ファ
ンを接続する場合には、
ピン 1-3 に接 続して
くだ さい 。
日本語
ATX 電源コネクター
このマザーボードは 24
（24 ピン ATXPWR1）
ピン ATX 電源コネク
（p.1、No. 5 参照）
ターを提供します。20 ピ
ンの ATX 電源を使用す
る に は 、ピ ン 1 と 13 番
に合わせて接続して
くだ さい 。
ATX12V 電源コネクター
このマザーボードは 8 ピ
（8 ピン ATX12V1）
ン ATX12V 電源コネク
（p.1、No. 1 参照）
ターを提供します。4 ピ
ンの ATX 電源を使用す
る に は 、ピ ン 1 と 5 番に
合わせて接続してくださ
い。
シャーシイントリュー
このマザーボードはシャーシカ
ジョン ヘッダ ー
バーが開けられたことを検知
（2 ピン CI1）
する、ケース開閉検知機能を
（p.1、No. 4 参照）
サポートします。この機 能には、
シャーシイントルージョン検知
設計されたシャーシが必要で
す。
114
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTR
OL
GN D
+ 12V
CPU_FAN_SPEED
FAN_SPEED_CONTRO
1
2
3
4
L
12
24
1
13
Signa
1
GND
l
H81M-IT X
TPM ヘッダ ー
このコネクターはトラステッドプ
（17 ピン TPMS1）
ラットフォーム モジュー ル（ TPM）
（p.1、No. 12 参照）
システムをサポートし、鍵、デジ
タル証明書、パスワード、データ
を安全に保管することができま
LFRAME#_L
す。TPM システムはまた、ネット
1
ワークセキュリティを高め、デジ
タル証明書を保護し、プラット
フォームの完全性を保証
します。
日本語
115
CK_33M_TPM
GNDF_CLKRUN#
SERIRQ#
+3VSB
S_PWRDWN#
GND
LAD0_L
LAD1_L
+3V
LAD2_L
LAD3_L
TPM_RST#
SMB_DA
TA_MAIN
SMB_CLK_MAIN
GND
