ASRock b85m-itx: 1 Pendahuluan

1 Pendahuluan: ASRock b85m-itx

B85M-IT X

1 Pendahuluan

Terima kasih telah membeli motherboard ASRock B85M-ITX, yakni motherboard

andal yang diproduksi di bawah kendali mutu ketat yang sejalan dengan ASRock.

Motherboard ini memberikan performa luar biasa dengan desain canggih yang

meneguhkan komitmen ASRock terhadap kualitas dan ketahanan.

Dalam panduan pengguna ini, Bab 1 dan 2 berisi pendahuluan tentang motherboard

dan panduan pemasangan langkah demi langkah. Bab 3 berisi panduan pengoperasian

perangkat lunak dan utilitas. Bab 4 berisi panduan kongurasi BIOS setup.

Bahasa Indonesia

Karena spesikasi motherboard dan perangkat lunak BIOS dapat di-update, maka isi

dokumentasi ini akan berubah sewaktu-waktu tanpa pemberitahuan sebelumnya. Jika

terdapat perubahan pada dokumentasi ini, maka versi baru akan tersedia di situs web

ASRock tanpa pemberitahuan lebih lanjut. Jika Anda memerlukan dukungan teknis

terkait motherboard ini, kunjungi situs web kami untuk mendapatkan informasi khusus

tentang model yang Anda gunakan. Anda juga dapat menemukan kartu VGA dan daar

dukungan CPU terkini di situs web ASRock. Situs web ASRock http://www.asrock.com.

1.1 Isi Kemasan

• Motherboard ASRock B85M-ITX (Bentuk dan Ukuran Mini-ITX)

• Panduan Ringkas ASRock B85M-ITX

• CD Dukungan ASRock B85M-ITX

• 2 x Kabel Data SATA (Serial ATA) (Opsional)

• 1 x Pelindung Panel I/O

137

1.2 Spesikasi

Platform

• Bentuk dan Ukuran Mini-ITX

• Desain Kapasitor Solid

Bahasa Indonesia

CPU

• Mendukung Intel® CoreTM i7 / i5 / i3 Generasi Ke-4 / Xeon® /

Pentium® / Celeron® dalam Paket LGA1150

• Desain 4 Fase Daya

®

• Mendukung Teknologi Intel

Turbo Boost 2.0

®

Chipset

• Intel

B85

• Mendukung Intel® Small Business Advantage 2.0

Memori

• Teknologi Memori DDR3 Kanal Ganda

• 2 x Slot DDR3 DIMM

• Mendukung DDR3 1600/1333/1066 non-ECC, memori tanpa

buer

• Kapasitas maksimum memori sistem: 16GB

(lihat PERHATIAN)

®

• Mendukung Intel

Extreme Memory Prole (XMP)1.3/1.2

Slot Ekspansi

• 1 x Slot PCI Express 3.0 x16

Gras

• Intel® HD Graphics Built-in Visuals dan output VGA hanya

didukung dengan prosesor yang terintegrasi GPU.

• Mendukung Intel® HD Graphics Built-in Visuals: Intel® Quick

Sync Video dengan AVC, MVC (S3D), dan MPEG-2 Full HW

Encode1, Intel® InTruTM 3D, Teknologi Intel® Clear Video HD,

Intel® InsiderTM, Intel® HD Graphics 4400/4600

• Pixel Shader 5.0, DirectX 11.1

• Memori bersama maksimum 1792MB

• Tiga pilihan output VGA: D-Sub, DVI-D, dan HDMI

• Mendukung Tiga Monitor

• Mendukung Teknologi HDMI dengan resolusi maksimum

hingga 1920x1200 @ 60Hz

• Mendukung DVI-D dengan resolusi maksimum hingga

1920x1200 @ 60Hz

138

B85M-IT X

• Mendukung D-Sub dengan resolusi maksimum hingga

1920x1200 @ 60Hz

• Mendukung Auto Lip Sync, Deep Color (12bpc), xvYCC, dan

HBR (High Bit Rate Audio) dengan HDMI (memerlukan

monitor HDMI yang kompatibel)

• Mendukung fungsi HDCP dengan port DVI-D dan HDMI

• Mendukung pemutaran Full HD 1080p Blu-ray (BD) dengan

port DVI-D dan HDMI

Bahasa Indonesia

Audio

• Audio HD 7.1 CH dengan Perlindungan Konten (Realtek

ALC892 Audio Codec)

• Mendukung audio Blu-ray premium

LAN

• PCIE x1 Gigabit LAN 10/100/1000 Mb/s

• Qualcomm® Atheros® AR8171

• Mendukung Teknologi Qualcomm® Atheros® Security Wake

On Internet

• Mendukung Wake-On-LAN

• Mendukung Energy Ecient Ethernet 802.3az

• Mendukung PXE

Panel I/O

• 1 x Port Mouse/Keyboard PS/2

Belakang

• 1 x Port D-Sub

• 1 x Port DVI-D

• 1 x Port HDMI

• 1 x Port SPDIF Out Optik

• 1 x Konektor eSATA

• 4 x Port USB 2.0

• 2 x Port USB 3.0

• 1 x Port LAN RJ-45 dengan LED (ACT/LINK LED dan SPEED

LED)

• Soket Audio HD: Speaker Belakang/Tengah/Bas/Saluran

masuk/Speaker Depan/Mikrofon

Penyimpanan

• 4 x Konektor SATA3 6,0 Gb/s, mendukung fungsi NCQ, AHCI,

dan “Hot Plug”

• 1 x Konektor eSATA, mendukung fungsi NCQ, AHCI, dan “Hot

Plug

139

Konektor

• 1 x Header Intrusi Chassis

• 1 x Header TPM

• 1 x Konektor kipas CPU (4-pin)

• 1 x Konektor kipas chassis (4-pin)

Bahasa Indonesia

• 1 x Konektor daya ATX 24 pin

• 1 x Konektor daya 12V 4 pin

• 1 x Konektor audio panel depan

• 1 x Header USB 2.0 (mendukung 2 port USB 2.0)

• 1 x Header USB 3.0 (mendukung 2 port USB 3.0)

Fitur BIOS

• 64Mb AMI UEFI Legal BIOS dengan dukungan GUI

Multibahasa

• ACPI 1.1 Kompatibel dengan Aktivitas Pengaktifan

• Dukugan SMBIOS 2.3.1

• Multipengatur Tegangan CPU, DRAM, PCH 1,05V, PCH 1,5V

Dukungan CD

• Driver, Utilitas, Perangkat Lunak AntiVirus (Versi Uji Coba),

CyberLink MediaEspresso 6.5 Uji Coba, Google Chrome

Browser dan Toolbar, Start8 (uji coba 30 hari)

Perangkat

• Sensor Suhu CPU/Chassis

KerasMonitor

• Takometer CPU/Chassis

• Kipas Hening CPU/Chassis (Memungkinkan Penyesuaian

Otomatis Kecepatan Kipas Chassis Berdasarkan Suhu CPU)

• Kontrol Multikecepatan Kipas CPU/Chassis

• Deteksi CASE OPEN

• Pemantauan Tegangan: +12V, +5V, +3,3V, CPU Vcore

OS

• Kompatibel dengan Microso® Windows® 8 / 8 64-bit / 7 / 7 64-

bit

Sertikasi

• FCC, CE, WHQL

• Siap untuk ErP/EuP (memerlukan catu daya untuk ErP/EuP)

140

B85M-IT X

* Untuk informasi tentang produk rinci, kunjungi situs web kami: http://www.asrock.com

Karena keterbatasan, ukuran memori sebenarnya mungkin kurang dari 4GB karena

akan digunakan sistem berdasarkan sistem operasi Windows® 32-bit. Sistem operasi

Windows® 64-bit tidak memiliki keterbatasan tersebut. Anda dapat menggunakan

ASRock XFast RAM untuk memanfaatkan memori yang tidak dapat digunakan

Windows® tersebut.

Bahasa Indonesia

141

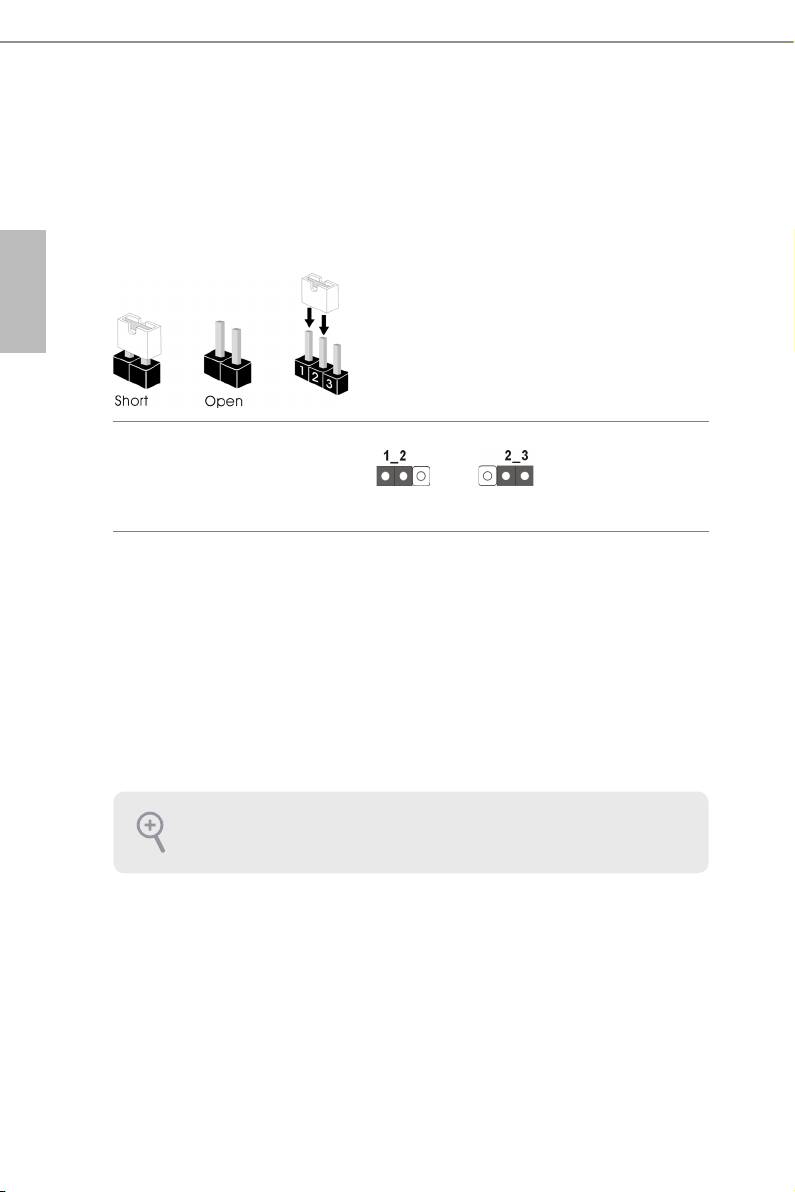

1.3 Kongurasi Jumper

Gambar menunjukkan cara mengkongurasi jumper. Bila penutup jumper diletakkan

pada pin, maka jumper akan “Pendek. Jika tidak ada penutup jumper yang diletakkan

pada pin, maka jumper akan “Terbuka. Gambar menunjukkan jumper 3-pin, yakni

Bahasa Indonesia

pin1 dan pin2 menjadi "Pendek" bila penutup jumper diletakkan pada 2 pin tersebut.

Clear CMOS Jumper

(CLRCMOS1)

(lihat hal. 1, No. 3)

Clear CMOSDefault

CLRCMOS1 memungkinkan Anda mengosongkan data di CMOS. Untuk

mengosongkan dan mengatur ulang parameter sistem ke kongurasi default,

matikan komputer, lalu lepas kabel daya dari catu daya. Setelah menunggu selama

15 detik, gunakan penutup jumper untuk memendekkan pin2 dan pin3 pada

CLRCMOS1 selama 5 detik. Namun, jangan kosongkan CMOS tepat setelah Anda

meng-update BIOS. Jika Anda harus mengosongkan CMOS setelah selesai meng-

update BIOS, boot up dulu sistem, lalu matikan sebelum melakukan tindakan clear-

CMOS. Perhatikan bahwa sandi, tanggal, waktu, dan prol default pengguna akan

dikosongkan hanya jika baterai CMOS dikeluarkan.

Jika Anda mengosongkan CMOS, maka rangka terbuka mungkin akan terdeteksi. Atur

pilihan “Clear Status” BIOS untuk mengosongkan data status intrusi chassis sebelumnya.

142

B85M-IT X

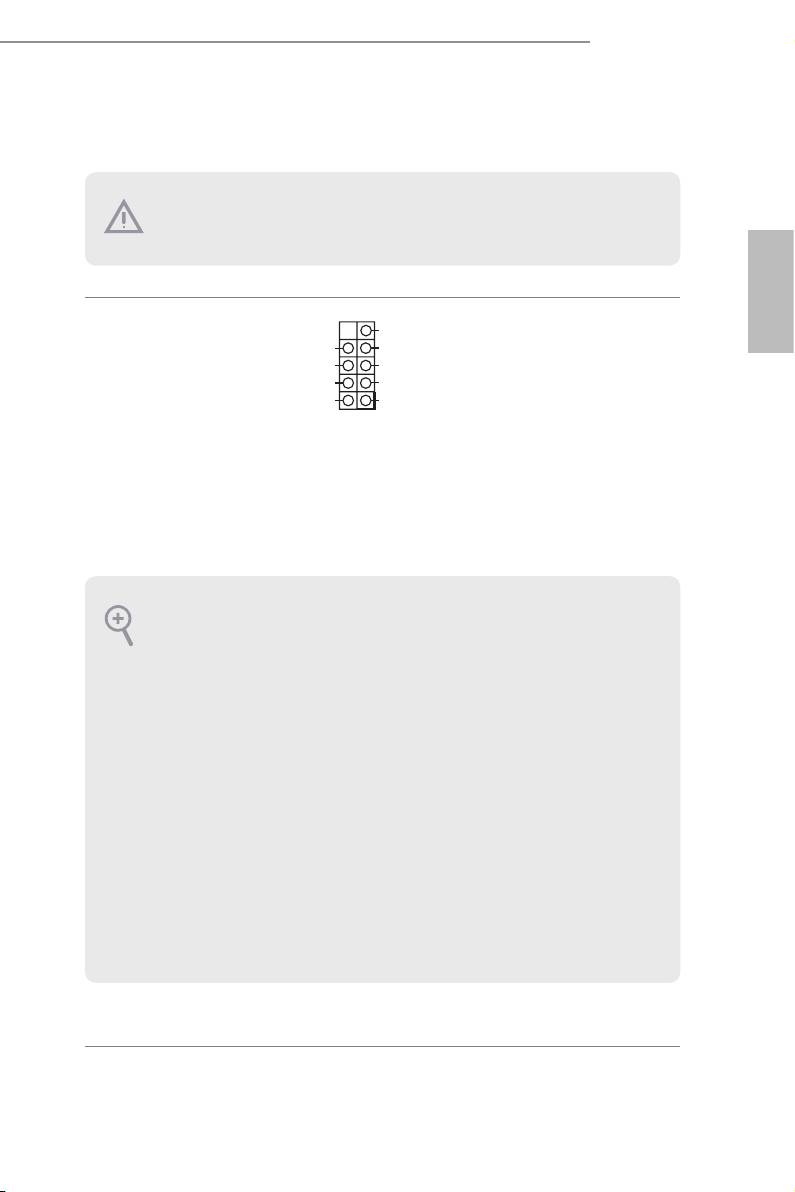

1.4 Header dan Konektor Onboard

Header Panel Sistem

Sambungkan switch daya,

Bahasa Indonesia

GND

RESET#

(PANEL1 9-pin)

atur ulang indikator status

(lihat hal. 1, No. 9)

sistem dan switch daya

pada chassis ke header

tersebut berdasarkan

penetapan pin di bawah

ini. Perhatikan pin positif

dan negatif sebelum

menyambungkan kabel.

143

PWRBTN

Header dan konektor terpasang BUKANLAH jumper. JANGAN letakkan penutup

jumper pada header dan konektor tersebut. Meletakkan penutup jumper pada header dan

konektor akan mengakibatkan kerusakan permanen pada motherboard.

GND

#

GND

PLED-

HDLED-

PLED+

HDLED+

1

PWRBTN (Switch Daya):

Sambungkan ke switch daya pada panel depan chassis. Anda dapat mengkongurasi cara

mematikan sistem menggunakan switch daya.

RESET (Switch Atur Ulang):

Sambungkan ke switch atur ulang pada panel depan chassis. Tekan switch atur ulang

untuk mengatur ulang komputer jika komputer tidak merespons dan gagal melakukan

pengaktifan ulang normal.

PLED (LED Daya Sistem):

Sambungkan ke indikator status daya pada panel depan chassis. LED akan menyala bila

sistem sedang beroperasi. LED akan terus berkedip bila sistem dalam kondisi tidur S1/S3.

LED akan mati bila sistem dalam kondisi tidur S4 atau mati (S5).

HDLED (LED Aktivitas Hard Drive):

Sambungkan ke LED aktivitas hard drive pada panel depan chassis. LED akan menyala

bila hard drive sedang membaca atau menulis data.

Desain panel depan dapat berbeda menurut chassis. Modul panel depan biasanya terdiri

atas switch daya, switch atur ulang, LED daya, LED aktivitas hard drive, speaker, dll. Bila

menyambungkan modul panel depan chassis ke header, pastikan penetapan kabel dan pin

disesuaikan dengan benar.

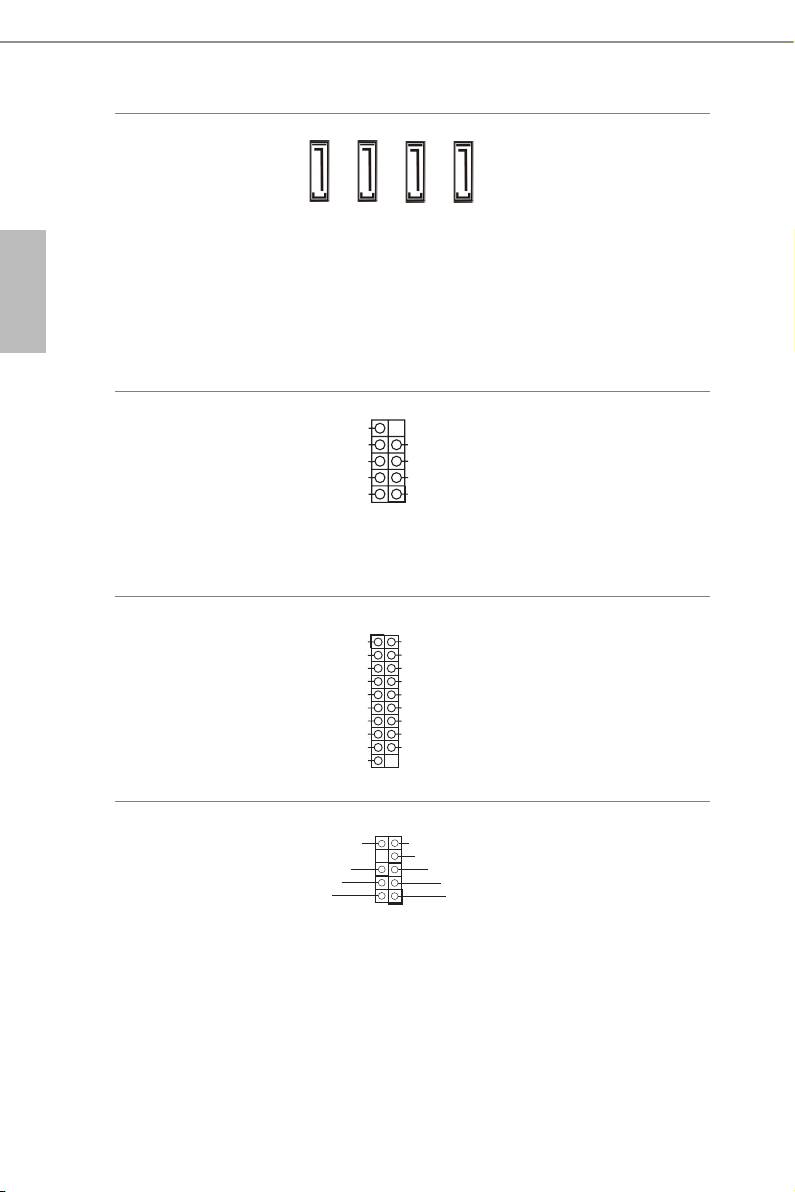

Konektor Serial ATA3

Keempat konektor SATA3

(SATA3_0:

ini mendukung kabel data

lihat hal. 1, No. 10)

SATA untuk perangkat

(SATA3_1:

penyimpanan internal

Bahasa Indonesia

lihat hal. 1, No. 11)

dengan kecepatan transfer

(SATA3_2:

data hingga 6,0 Gb/s.

lihat hal. 1, No. 12)

(SATA3_3:

lihat hal. 1, No. 13)

Header USB 2.0

Selain dua port USB

(USB10_11 9-pin)

2.0 pada panel I/O,

(lihat hal. 1, No. 8)

terdapat satu header pada

motherboard ini. Masing-

masing header USB 2.0

dapat mendukung dua

port.

Header USB 3.0

Selain empat port USB

(USB3_5_6 19-pin)

3.0 pada panel I/O,

(lihat hal. 1, No. 7)

terdapat satu header pada

motherboard ini. Masing-

masing header USB 3.0

dapat mendukung dua

port.

Header Audio Panel

Header ini untuk

Depan

menyambungkan

(HD_AUDIO1 9-pin)

perangkat audio ke panel

(lihat hal. 1, No. 16)

audio depan.

144

DUMMY

GNDGND

P+7

P+6

P-7

P-6

USB_PWR

USB_PWR

1

1

Dummy

IntA_PB_D+

IntA_PB_D-

GND

IntA_PB_SSTX+

IntA_PB_SSTX-

GND

IntA_PB_SSRX+

IntA_PA_D+

IntA_PA_D-

GND

IntA_PA_SSTX+

IntA_PA_SSTX-

GND

IntA_PA_SSRX+

IntA_PA_SSRX-

IntA_PB_SSRX-

Vbus

Vbus

GN D

OUT2_L

J_SENSE

PRESENCE#

OUT2_R

MIC_RET

MIC2_R

1

OUT_RE

MIC2_L

SATA3_3

SATA3_2

SATA3_1

SATA3_0

T

B85M-IT X

1. Audio Denisi Tinggi mendukung Sensor Soket, namun kabel panel pada chassis

harus mendukung HDA agar berfungsi dengan benar. Ikuti petunjuk dalam panduan

pengguna ini dan panduan pengguna chassis untuk menginstal sistem.

2. Jika Anda menggunakan panel audio AC’97, pasang ke header audio panel depan

dengan melakukan langkah-langkah di bawah ini:

A. Sambungkan Mic_IN (MIC) ke MIC2_L.

B. Sambungkan Audio_R (RIN) ke OUT2_R dan Audio_L (LIN) ke OUT2_L.

C. Sambungkan Ground (GND) ke Ground (GND).

D. MIC_RET dan OUT_RET hanya untuk panel audio HD. Anda tidak perlu

menyambungkannya untuk panel audio AC’97.

Bahasa Indonesia

E. Untuk mengaktian mikrofon depan, buka tab “FrontMic” pada Panel kontrol

Realtek, lalu sesuaikan “Volume Perekaman”.

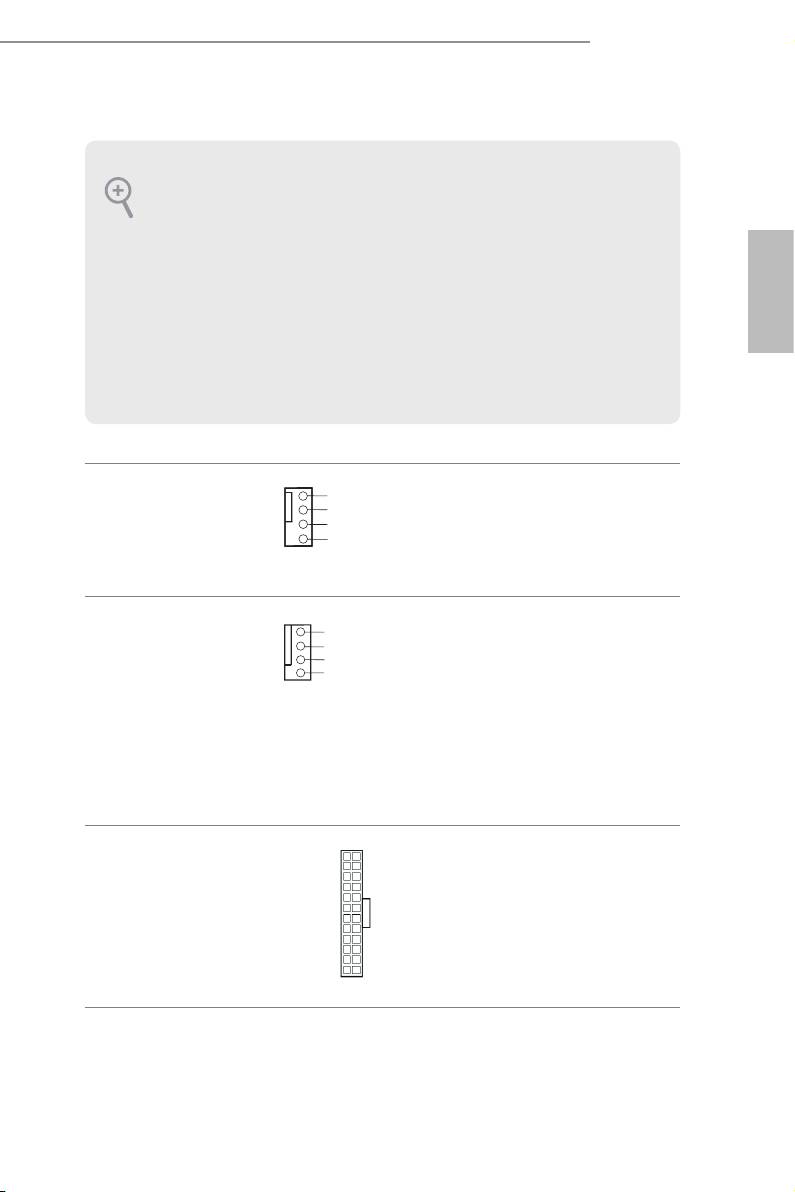

Konektor Kipas Chassis

Sambungkan kabel kipas

(CHA_FAN1 4-pin)

ke konektor kipas, lalu

(lihat hal. 1, No. 14)

cocokkan kabel hitam

dengan pin ground.

Konektor Kipas CPU

Motherboard ini

(CPU_FAN1 4-pin)

memberikan konektor

(lihat hal. 1, No. 6)

kipas CPU 4-Pin

(Kipas Hening). Jika

Anda berencana untuk

menyambungkan kipas

CPU 3-Pin, sambungkan

ke Pin 1-3.

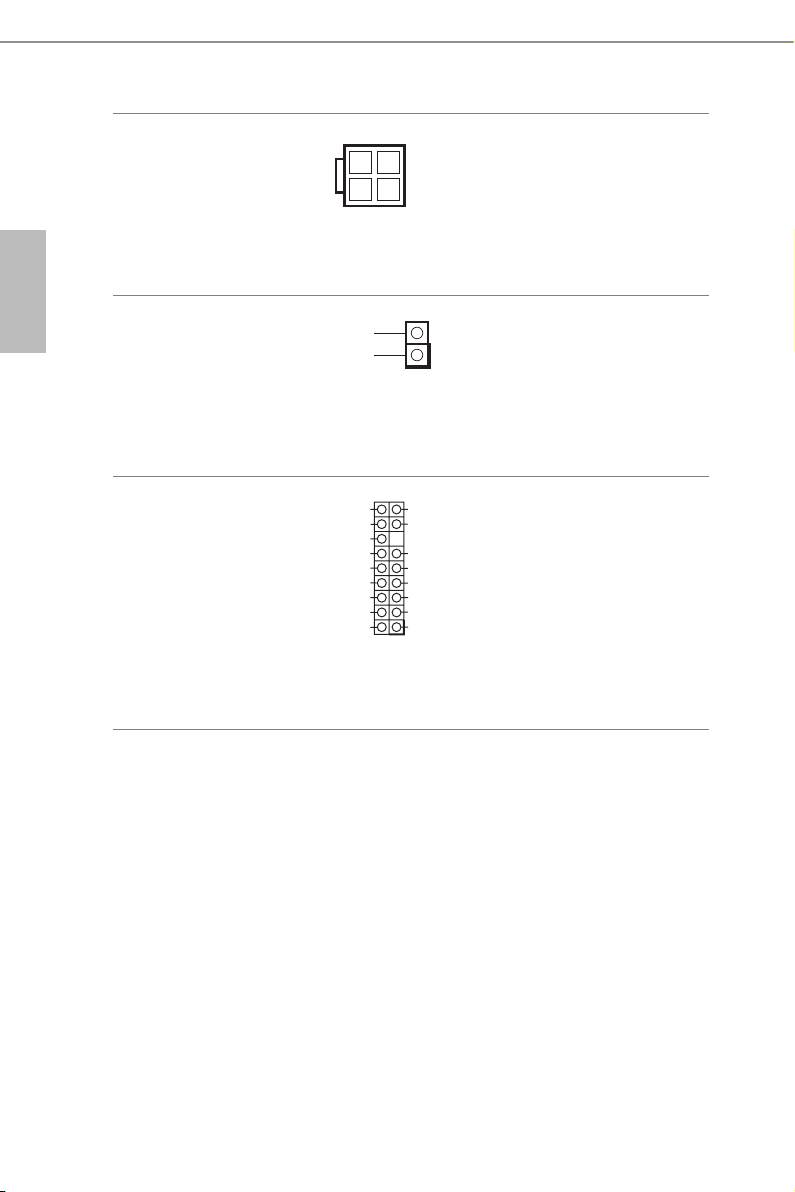

Konektor Daya ATX

Motherboard ini

(ATXPWR1 24-pin)

memberikan konektor

(lihat hal. 1, No. 5)

daya ATX 24-pin. Untuk

menggunakan catu daya

ATX 20-pin, pasang

bersama Pin 1 dan Pin 13.

145

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTR

OL

GN D

+ 12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1

2

3

4

12

24

1

13

Konektor Daya ATX 12V

Motherboard ini

(ATX12V1 8-pin)

memberikan konektor

(lihat hal. 1, No. 1)

daya ATX 12V 8-pin.

Untuk menggunakan catu

Bahasa Indonesia

daya ATX 4-pin, pasang

bersama Pin 1 dan Pin 5.

Header

Motherboard ini mendukungFitur

Intrusi Chassis (CI1

deteksi CASE OPEN yang

2-pin)

mendeteksi jika celah chassis telah

(lihat hal. 1, No. 4)

dilepas. Fitur ini memerlukan

chassis dengan desain deteksi

intrusi chassis.

Header TPM

Konektor ini mendukung sistem

(TPMS1 17-pin)

TPM (Trusted Platform Module),

(lihat hal. 1, No. 15)

yang dapat menyimpan kode

kunci, sertikat digital, sandi, dan

data secara aman. Sistem TPM

juga membantu meningkatkan

keamanan jaringan, melindungi

identitas digital, dan memastikan

integritas platform.

146

Signa

1

GND

l

LFRAME#_L

1

CK_33M_TPM

GNDF_CLKRUN#

SERIRQ#

+3VSB

S_PWRDWN#

GND

LAD0_L

LAD1_L

+3V

LAD2_L

LAD3_L

TPM_RST#

SMB_DA

TA_MAIN

SMB_CLK_MAIN

GND

Contact Information

If you need to contact ASRock or want to know more about ASRock, you’re welcome

to visit ASRocks website at http://www.asrock.com; or you may contact your dealer

for further information. For technical questions, please submit a support request

form at http://www.asrock.com/support/tsd.asp

ASRock Incorporation

2F., No.37, Sec. 2, Jhongyang S. Rd., Beitou District,

Taipei City 112, Taiwan (R.O.C.)

ASRock EUROPE B.V.

Bijsterhuizen 3151

6604 LV Wijchen

e Netherlands

Phone: +31-24-345-44-33

Fax: +31-24-345-44-38

ASRock America, Inc.

13848 Magnolia Ave, Chino, CA91710

U.S.A.

Phone: +1-909-590-8308

Fax: +1-909-590-1026

EC-Declaration of Conformity

For the following equipment:

Motherboard

(Product Name)

B85M-ITX / ASRock

(Model Designation / Trade Name)

ASRock Incorporation

(Manufacturer Name)

2F., No.37, Sec. 2, Jhongyang S. Rd., Beitou District, Taipei City 112, Taiwan (R.O.C.)

(Manufacturer Address)

is herewith conrmed to comply with the requirements set out in the Council

Directive on the Approximation of the Laws of the Member States relating to

Electromagnetic Compatibility Directive (2004/108/EC) and Safety Directive (2006/95/

EC), the following standards are applied:

EN 55022: 2006+A1:2007

EN 61000-3-2: 2009

EN 61000-3-3: 2008

EN 55024: 1998 + A1:2001 + A2:2003

IEC 61000-4-2: 2008;

IEC 61000-4-3: 2010; IEC 61000-4-4: 2010;

IEC 61000-4-5: 2005; IEC 61000-4-6: 2008;

IEC 61000-4-8: 2009; IEC 61000-4-11: 2004;

EN 60950-1: 2005 + A1:2009

IEC 60950-1: 2006 + A11:2009 + A1:2010 + A12:2011

e following manufacturer / importer or authorized representative established within

the EUT is responsible for this declaration:

ASRock EUROPE B.V.

(Company Name)

Bijsterhuizen 3151 6604 LV Wijchen e Netherlands

(Company Address)

Person responsible for making this declaration:

(Name, Surname)

A.V.P

(Position / Title)

Apr. 26, 2013

(Date)

P/N: 15G06X619000AK V1.0
