1 はじめに
アスロックの一貫した厳格な品質管理の下で製造された信頼性の高いマザー
ボードであるアスロック B85M-ITX マザーボードをお買い上げいただきありがと
うございます。アスロックの品質と耐久性の取り組みに準拠した堅牢な設計を持
つ、優れたパフォーマンスを提供します。
本マニュアルの第 1 章と第 2 章では、マザーボードの説明と、ステップごとのイン
ストールガイドが含まれています。第 3 章 には 、ソフトウェアとユ ーティリティー の
操作ガイドが含まれています。第 4 章には、BIOS セットアップの設定ガイドが含ま
れています。
マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマニュ
アルの内容は予告なしに変更することがあります。このマニュアルの内容に変更が
日本語
あった場合には、更新されたバージョンは、予告なくアスロックのウェブサイトから
入手できるようになります。このマザーボードに関する技術的なサポートが必要な
場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照くだ
さい。アスロックのウェブサイトでは、最新の VGA カードおよび CPU サポ ート一 覧
もご覧になれます。アスロックウェブサイト http://www.asrock.com.
1.1 パッケージの内容
• アスロック B85M-ITX マザーボード（ミニ ITX フォー ムファクター ）
• アスロック B85M-ITX クイックイン ストー ルガ イド
• アスロック B85M-ITX サポ ート CD
• 2 x シリアル ATA（SATA）データケーブル（オプション）
• 1 x I/O パネルシールド
106
B85M-IT X
1.2 仕様
プ ラットフォ ー ム
• ミニ ITX フォー ム ファクタ ー
• オール固体コンデンサー設計
CPU
• LGA1150 パッケージでは第 4 世代の Intel® CoreTM i7 / i5 /
i3 / Xeon® / Pentium® / Celeron® をサポート
• 4 電源フェーズ設計
®
• Intel
ターボブースト 2.0 テクノロジーをサポート
®
チップセット
• Intel
B85
• Intel® スモールビジネスアドバンテージ 2.0 をサポート
メモリ
• デュアルチャンネル DDR3 メモリテクノロジ ー
• 2 x DDR3 DIMM ス ロット
• DDR3 1600/1333/1066 ECC なし、アン バッファードメモリを
日本語
サポ ート
• システムメモリの最 大容 量：16GB（注意を参照）
®
• Intel
エクストリー ムメモリプロファイル（ XMP）1.3/1.2 をサ
ポ ート
拡 張 ス ロ ット
• 1 x PCI Express 3.0 x16 ス ロット
グ ラ フィックス
• Intel®HD グラフィックス内 蔵ビジュアル および VGA 出力は、
GPU に統合されたプロセッサーのみでサポートされます。
• Intel®HD グ ラフィックス 内 蔵ビジュアル を サ ポ ート：AVC、
MVC (S3D)、MPEG-2 フル HW エンコード 1 の Intel® Quick
Sync Video、Intel® InTruTM 3D、Intel® クリアビ デ オ HD テク
ノロジー、Intel® インサイダ ー TM、Intel® HDグ ラフィックス
4400/4600
• ピクセ ルシェーダ ー 5.0、DirectX 11.1
• 最大共有メモリ 1792MB
• 3 つの VGA 出 力 オ プ ション：D-Sub、DVI-D、HDMI
• 3 台のモニターをサポート
• HDMI テクノロジーをサポート。最大解像度 1920x1200
@60Hz
• DVI-D をサポート。最大解像度 1920x1200 @60Hz
107
• D-Sub をサポート。最大解像度 1920x1200 @60Hz
• HDMI（HDMI 準拠のモニターが必要）では、オートリップシ
ンク、ディープカラー（12bpc）、xvYCC、HBR（ 高ビットレ ート
オーディオ）をサポート
• DVI-D と HDMI ポ ートで、HDCP 機能をサポート
• DVI-Dと HDMI ポ ー ト で 、フ ル HD 1080p ブルーレイ (BD)
再生をサポート
音声
• 7.1 CH HDオーディオ、コンテンツプロテクション付き（Realtek
ALC892 オー ディオコ ー デック）
• プレミアムブルーレイオーディオサポート
日本語
LAN
• PCIE x1 ギ ガ ビット LAN 10/100/1000 Mb/ 秒
• クアルコム ® アセロス ® AR8171
• クアルコム ® アセロス ® セ キュリティウェイクオン インター ネ
ットテクノロジーをサポート
• ウェイクオンランをサポート
• エネルギー効率のよいイーサネット 802.3az をサポート
• PXE をサポート
リアパ ネ ル I/O
• PS/2 マウス / キ ー ボ ードポ ート x 1
• 1 x D-Sub ポ ート
• 1 x DVI-D ポ ート
• 1 x HDMI ポ ート
• 1 x 光 SPDIF 出力ポート
• 1 x eSATA コネクター
• 4 x USB 2.0 ポ ート
• 2 x USB 3.0 ポ ート
• LED 付き 1 x RJ-45 LAN ポ ー ト（ ACT/LINK LEDと SPEED
LED）
• HD オーディオジャック：リアスピ ーカー / センター / バス /
ラインイン / フロントスピーカー / マイク
ストレ ー ジ
• 4 x SATA3 6.0 Gb/ 秒コネクター、NCQ、AHCI、「 ホ ッ ト プ ラ グ 」
機能をサポート
• 1 x eSATA コネクター、NCQ、AHCI、「ホットプラグ」機能をサ
ポ ート
108
B85M-IT X
コネクター
• 1 x シャーシ イントル ージョン ヘッダー
• 1 x TPM ヘッダ ー
• 1 x CPU ファンコネクター（ 4 ピン）
• 1 x シャーシファンコネクター（4 ピン）
• 1 x 24 ピン ATX 電源コネクター
• 1 x 4 ピン 12V 電源コネクター
• 1 x 前 面 パ ネル オーディオコ ネクター
• 1 x USB 2.0 ヘ ッ ダ ー（ 2 つの USB 2.0 ポートを サ ポ ート）
• 1 x USB 3.0 ヘ ッ ダ ー（ 2 つの USB 3.0 ポートを サ ポ ート）
BIOS 機能
• 多言語 GUI サポート付きの 64Mb AMI UEFI Legal BIOS
• ACPI 1.1 準拠のウェイクアップイベント
• SMBIOS 2.3.1 をサポート
• CPU、DRAM、PCH 1.05V、PCH 1.5V 複数電圧設定
サ ポ ート CD
• ドライバー、ユーティリティー、アンチウイルスソフトウェア
日本語
（トライアル版）、CyberLink MediaEspresso 6.5トライアル、
Google Chrome ブラウザー、ツールバー、Start8（30 日トライ
アル版）
ハ ードウェア モ
• CPU/ シャーシ温度センサー
ニター
• CPU / シャーシタコメーター
• CPU/ シ ャ ー シ 静 音 フ ァ ン（ CPU 温 度によるシャーシファン
速度の自動調整可能）
• CPU/ シャーシファンマルチ速度制御
• ケース開閉検知
• 電圧監視：+12V、+5V、+3.3V、CPU Vcore
OS
• Microso® Windows® 8 / 8 64 ビット / 7 / 7 64 ビット 準 拠
認証
• FCC、CE、WHQL
• ErP/EuP Ready（ErP/EuP ready 電源が必要です）
* 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com
109
Windows® 32 ビットオペレ ーティングシステムでの、システム使用 に割り当てられた
実際のメモリサイズは制限のため、4GB 未満のことがあります。Windows® 64 ビット
のオペレーティングシステムでは、そのような制限はありません。Windows® では使
えないメモリを使用するために、アスロック XFast RAM を使用することができます。
日本語
110
B85M-IT X

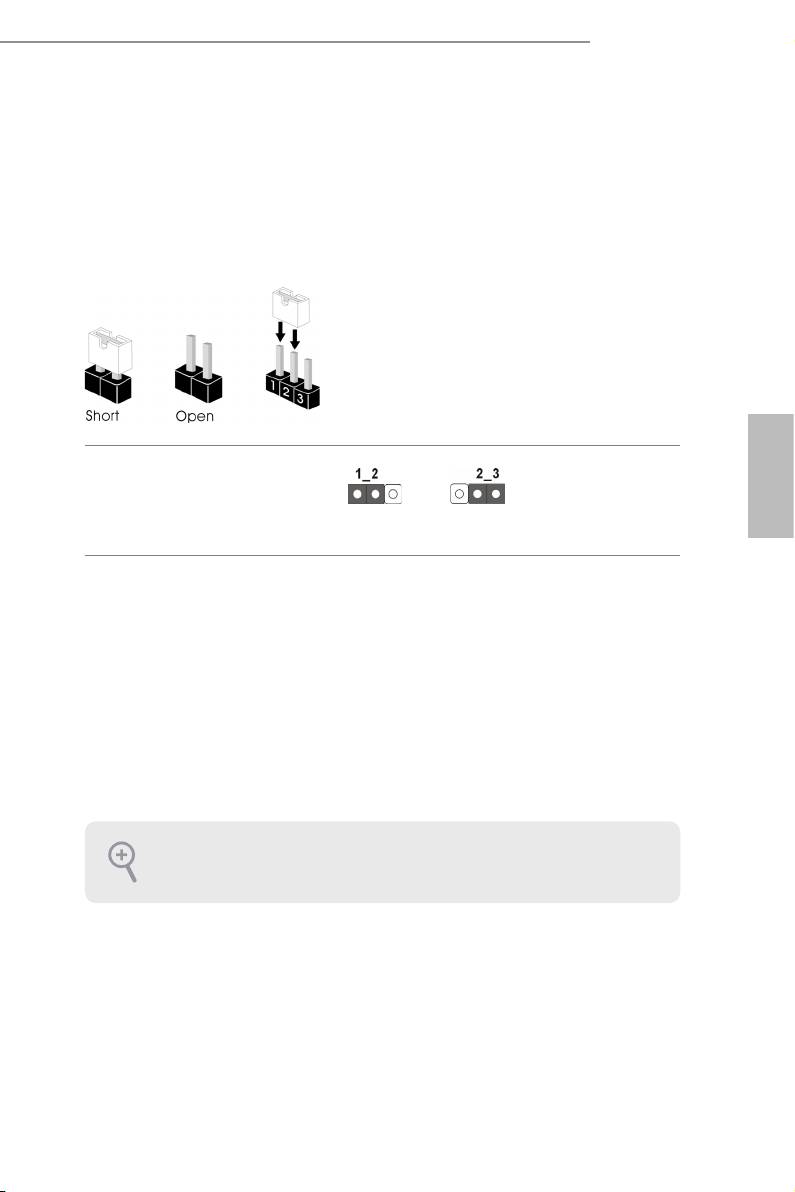

1.3 ジャンパー設定
このイラストは、ジャンパーの設定 方法を示しています。ジャンパーキャップがピ
ン に 被さっていると、ジャン パ ーは「ショート」です。ジャン パ ー キャップ がピン に 被
さっていない場合には、ジャンパーは「オープン」です。この図は 3ピンのジャンパー
を表し、ジャンパーキャップがピン 1 とピン 2 に被さっているとき、これらのピンは
「 シ ョ ー ト 」で す 。
CMOS クリアジャンパー
(CLRCMOS1)
日本語
CMOS のクリアデフォルト
（p.1、No. 3 参照）
CLRCMOS1 は、CMOS のデータをクリアすることができます。クリアして、デフォ
ルト設定にシステムパラメーターをリセットするには、コンピューターの電源を切
り、電源から電源コードを抜いてください。15 秒待ってから、CLRCMOS1 のピン
2 とピン 3 をジャンパーキャップを使って 5 秒 間 シ ョ ー ト し ま す 。た だ し 、BIOS を
アップデートした直後に、CMOS をクリアしないでください。BIOS をアップ デ ー
ト後、CMOS をクリアする必要があれば、最初にシステムを起動し、それから
CMOSクリアアクションを行う前にシャットダウンしてください。パスワード、日付、
時間、ユーザーのデフォルトプロファイルは、CMOS の電池を取り外した場合に
のみ、消去されることにご注意ください。
CMOS をクリアすると、ケースの開閉が検知されることがあります。以前のシャーシ
イントルージョンステータス記録を消去するには、BIOS オ プ シ ョ ン か ら「 Clear Status
（ステータスの消去）」で調整してください。
111

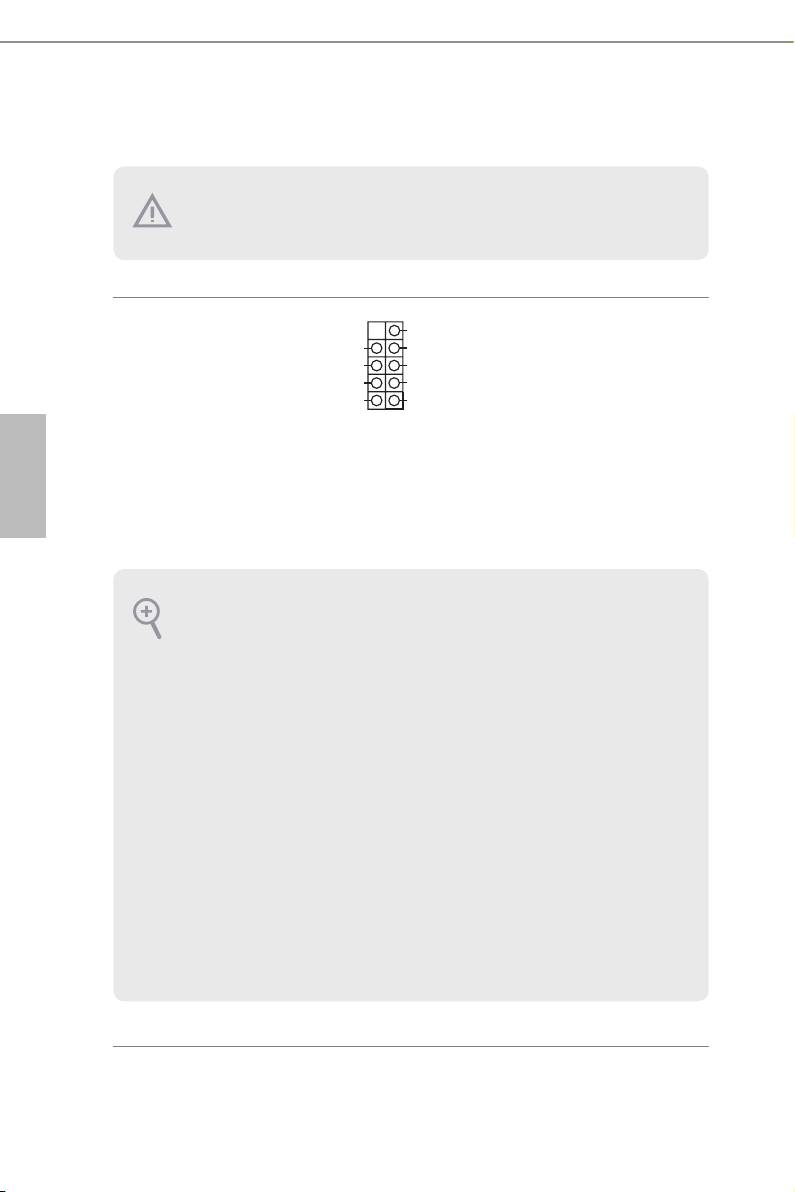

1.4 オンボードのヘッダーとコネクター
システムパネルヘッダー
電源スイッチを接続し、
GND
RESET#
（9 ピンパネル 1）
ス イ ッ チ を リ セ ッ ト し 、下
（p.1、No. 9 参照）
記のピン割り当てに従っ
て、シャーシのシステムス
テータス表示ランプをこ
日本語
のヘッダーにセットしま
す。ケーブルを接続すると
きには、ピンの＋と−に
気をつけてください。
112
PWRBTN
オンボードヘッダーとコネクターはジャンパーではありません。これらヘッダーとコ
ネクターにはジャンパーキャップを被せないでください。ヘッダーおよびコネクター
にジャンパーキャップを被せると、マザーボードに永久損傷が起こることがあります。
GND
#
GND
PLED-
HDLED-
PLED+
HDLED+
1
PWRBTN（ 電 源 ス イ ッ チ ）：
シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用して、
システムをオフにする方法を設定できます。
RESET（リセットスイッチ）：
シャーシ 前 面パネル のリセットスイッチに接 続してください。コンピューター がフリー
ズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、コン
ピューターを再起動します。
PLED（システム電源 LED）：
シャーシ前面パネルの電源ステータスインジケーターに接続してください。システ
ム稼働中は、LED が点灯します。システムが S1/S3 スリープ状態の場合には、LED
は点 滅を続けます。システムが S4 スリープ状態または電源オフ（S5）のときには、
LED はオフです。
HDLED（ハードドライブアクティビティ LED）：
シャーシ前面パネルのハードドライブアクティビティ LED に 接 続 し て く だ さ い 。ハ ー
ドドライブのデータを読み取りまたは書き込み中に、LED は オン に なります。
前面パネルデザインは、シャーシによって異なることがあります。前面パネルモ
ジュールは、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブアクティ
ビティ LED、スピーカーなどから構成されます。シャーシの前面パネルモジュールと
このヘッダーを接続する場合には、配線の割り当てと、ピンの割り当てが正しく合致
していることを確かめてください。
B85M-IT X

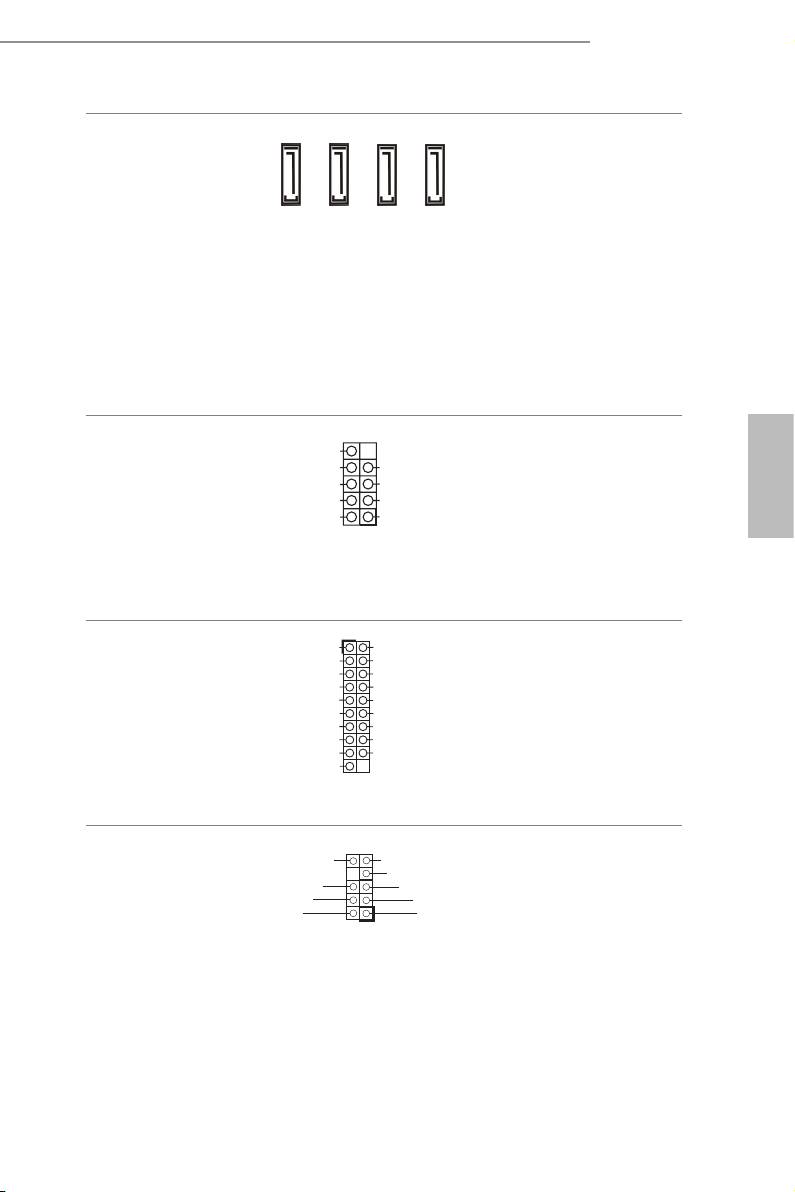

シリアル ATA3 コネクタ
これら 4 つの SATA3 コネ
ー
ク タ ー は 、最 高 6.0 Gb/ 秒
（SATA3_0：
のデータ転送速度で内部
p.1、No. 10 参照）
ストレージデバイス用の
（SATA3_1：
SATA データケーブルを
p.1、No. 11 参照）
サ ポ ートします。
（SATA3_2：
p.1、No. 12 参照）
（SATA3_3：
p.1、No. 13 参照）
USB 2.0 ヘッダー
I/O パネルの 2 つの USB
（9 ピン USB10_11）
2.0 ポートに加えて、この
（p.1、No. 8 参照）
マザ ー ボ ードに は 1 つの
日本語
ヘ ッ ダ ー が あ り ま す 。各
USB 2.0 ヘッダーは、2 つ
の ポ ートをサポ ートでき
ます。
USB 3.0 ヘッダー
I/O パネルの 4 つの USB
（19 ピン USB3_5_6）
3.0 ポートに加えて、この
（p.1、No. 7 参照）
マザ ー ボ ードに は 1 つの
ヘ ッ ダ ー が あ り ま す 。各
USB 3.0 ヘッダーは、2 つ
の ポ ートをサポ ートでき
ます。
フロントパネルオーディ
このヘッダーは、フロント
オヘッダ ー
オーディオパネルにオー
（9 ピン HD_AUDIO1）
ディオデバイスを接続す
（p.1、No. 16 参照）
るためのものです。
113
DUMMY
GNDGND
P+7
P+6
P-7
P-6
USB_PWR
USB_PWR
1
1
Dummy
IntA_PA_D+
IntA_PB_D+
IntA_PA_D-
IntA_PB_D-
GND
GND
IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
IntA_PB_SSTX-
GND
GND
IntA_PA_SSRX+
IntA_PB_SSRX+
IntA_PA_SSRX-
IntA_PB_SSRX-
Vbus
Vbus
GN D
OUT2_L
J_SENSE
PRESENCE#
OUT2_R
MIC_RET
MIC2_R
1
OUT_RE
MIC2_L
SATA3_3
SATA3_2
SATA3_1
SATA3_0
T
1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、
正しく機能するためには、シャーシのパネルワイヤーが HDA をサポートしてい
ることが必要です。お使いのシステムを取り付けるには、当社のマニュアルおよ
びシャーシのマニュアルの指示に従ってください。
2. ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネルオー
ディオヘッダーに取り付けてください。
A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接 続します。
C. アース (GND) をアース (GND) に接続します。
D. MIC_RETと OUT_RET は、HD オーディオパネル専用です。ACʼ97 オーディ
オパネルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」
タブで、「録音音量」を調整してください。
日本語

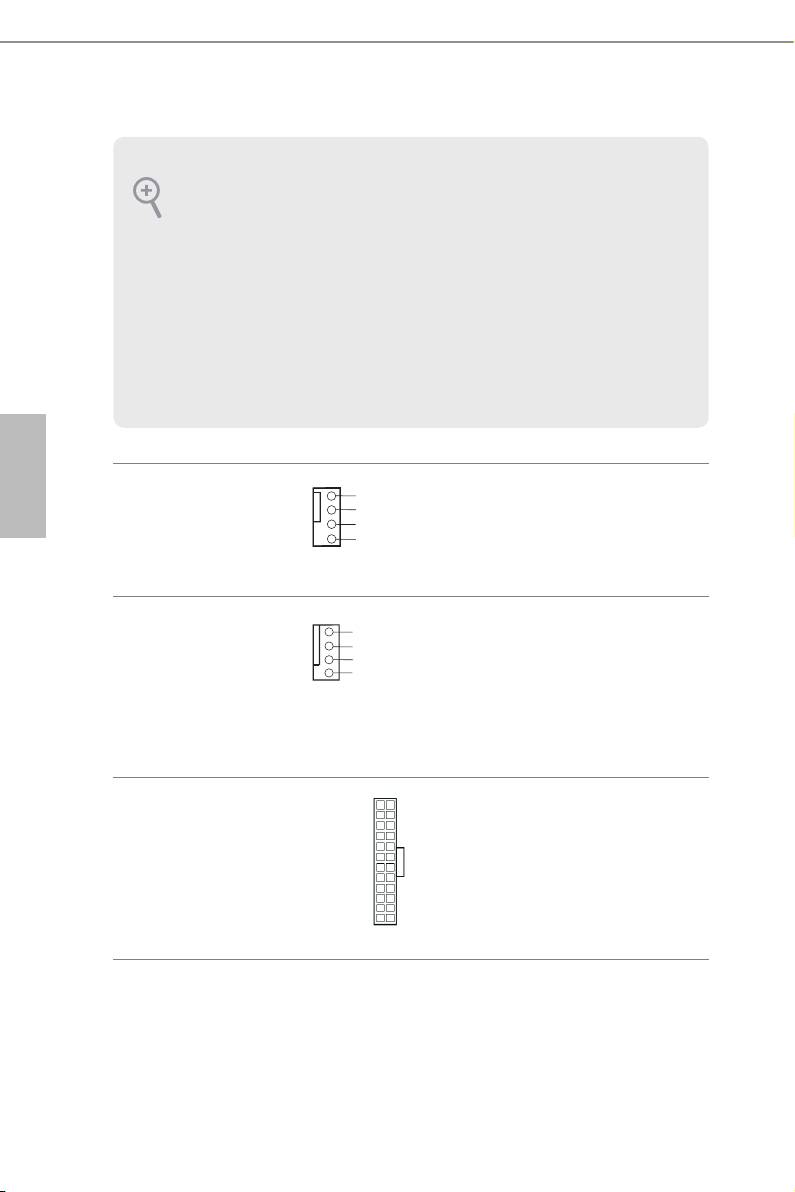

シャーシファンコネクタ
ファン ケ ーブ ル はファン
ー
コネクターに接続し、黒線
（4 ピン CHA_FAN1）
とアースピンを合 わせて
（p.1、No. 14 参照）
くだ さ い 。
CPU ファンコネクター
このマザーボードは 4 ピ
（4 ピン CPU_FAN1）
ン CPUファン（ 静 音ファン ）
（p.1、No. 6 参照）
コネクターを提供します。
3 ピンの CPU ファンを 接
続する場合には、ピン 1-3
に 接 続してくだ さ い 。
ATX 電源コネクター
このマザーボードは 24 ピ
（24 ピン ATXPWR1）
ン ATX 電源コネクター
（p.1、No. 5 参照）
を提 供します。20 ピンの
ATX 電源を使用するに
は 、ピ ン 1と 13 番に合わ
せて接続してください。
114
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTR
OL
GN D
+ 12V
CPU_FAN_SPEED
FAN_SPEED_CONTRO
1
2
3
4
L
12
24
1
13
B85M-IT X

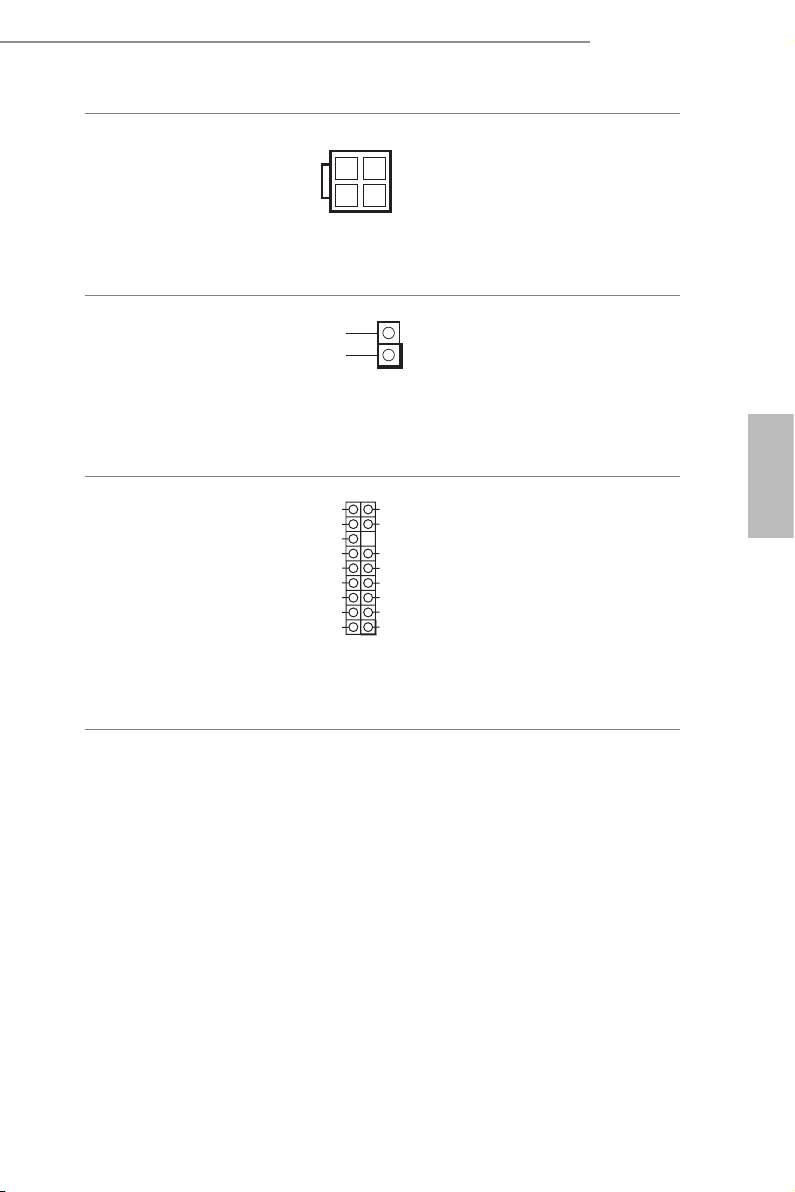

ATX12V 電源コネクター
このマザーボードは 8 ピ
（8 ピン ATX12V1）
ン ATX12V 電源コネク
（p.1、No. 1 参照）
ターを提供します。4 ピン
の ATX 電源を使用する
に は 、ピ ン 1 と 5 番に合
わせて接続してください。
シャーシイントリュージョ
このマザーボードはシャーシカ
ンヘッダー
バーが開けられたことを検知
（2 ピン CI1）
する、ケース開閉検知機能を
（p.1、No. 4 参照）
サポートします。この 機能には、
シャーシイントルージョン検知
設計されたシャーシが必要です。
日本語
TPM ヘッダ ー
このコネクターはトラステッドプ
（17 ピン TPMS1）
ラットフォーム モジュー ル（ TPM）
（p.1、No. 15 参照）
システムをサポートし、鍵、デジ
タル証明書、パスワード、データ
を安全に保管することができま
す。TPM システムはまた、ネット
ワークセキュリティを高め、デジ
タル証明書を保護し、プラット
フォームの完全性を保証します。
115
Signa
1
GND
l
LFRAME#_L
1
CK_33M_TPM
GNDF_CLKRUN#
SERIRQ#
+3VSB
S_PWRDWN#
GND
LAD0_L
LAD1_L
+3V
LAD2_L
LAD3_L
TPM_RST#
SMB_DA
TA_MAIN
SMB_CLK_MAIN
GND
