ASRock b85m-itx: 1 Introduzione

B85M-IT X

1.2 Speciche

Piattaforma

• Fattore di forma Mini-ITX

• Design di condensatore solido

CPU

• Supporta Intel® CoreTM i7 / i5 / i3 di 4^ generazione / Xeon® /

Pentium® / Celeron® in LGA1150 Package

• 4 Power Phase Design

®

• Supporta la tecnologia Intel

Turbo Boost 2.0

®

Chipset

• Intel

B85

• Supporta Intel® Small Business Advantage 2.0

Memoria

• Tecnologia con memoria DDR3 a doppio canale

• 2 x slot DIMM DDR3

• Supporta la memoria DDR3 1600/1333/1066 non ECC, senza

buer

• Capacità max. della memoria di sistema: 16 GB (si veda la

sezione ATTENZIONE)

®

• Supporta Intel

Extreme Memory Prole (XMP)1.3/1.2

Slot di

• 1 x PCI Express 3.0 x16 slot

espansione

Graca

• La videograca integrata della scheda video HD Intel® e le

uscite VGA possono essere supportate soltanto con processori

con GPU integrata.

• Supporta la videograca integrata della scheda video HD Intel®:

Italiano

Intel® Quick Sync Video con AVC, MVC (S3D) e MPEG-2

Full HW Encode1, Intel® InTruTM 3D, tecnologia Intel® Clear

Video HD, Intel® InsiderTM, Intel® HD Graphics 4400/4600

Italiano

• Pixel Shader 5.0, DirectX 11.1

• Memoria condivisa max. 1792 MB

• Tre opzioni uscita VGA: D-Sub, DVI-D e HDMI

• Supporta il triplo monitor

• Supporta la tecnologia HDMI con una risoluzione max. no a

1920 x 1200 a 60 Hz

• Supporta DVI-D con una risoluzione max. no a 1920 x 1200 a

60 Hz

47

• Supporta D-Sub con una risoluzione max. no a 1920 x 1200 a

60 Hz

• Supporta Auto Lip Sync, Deep Color (12 bpc), xvYCC e HBR

(High Bit Rate Audio) con HDMI (è necessario un monitor

conforme ad HDMI)

• Supporta la funzione HDCP con porte DVI-D e HDMI

• Supporta Blu-ray (BD) Full HD 1080p, riproduzione con porte

DVI-D e HDMI

Audio

• Audio HD a 7.1 canali con Content Protection (codec audio

Realtek ALC892)

• Supporto audio Blu-ray Premium

LAN

• PCIE x 1 LAN Gigabit 10/100/1000 Mb/s

• Qualcomm® Atheros® AR8171

• Supporta la tecnologia Qualcomm® Atheros® Security Wake On

Internet

• Supporta Wake-On-LAN

• Supporta Energy Ecient Ethernet 802.3az

• Supporta PXE

I/O pannello

• 1 x porta PS/2 per mouse/tastiera

posteriore

• 1 x porta D-Sub

• 1 x porta DVI-D

• 1 x porta HDMI

• 1 x porta uscita SPDIF ottico

Italiano

• 1 x connettore eSATA

• 4 x porte USB 2.0

• 2 x porte USB 3.0

Italiano

• 1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED

LED)

• Jack audio HD: altoparlante posteriore/centrale/basso/ingresso

linea/altoparlante anteriore/microfono

Archiviazione

• 4 x connettori SATA3 6,0 Gb/s, supporta le funzioni NCQ,

AHCI e “Hot Plug”

• 1 x connettore eSATA, supporta le funzioni NCQ, AHCI e “Hot

Plug”

48

B85M-IT X

Connettore

• 1 x header di intrusione nello chassis

• 1 x header TPM

• 1 x connettore ventola CPU (4 pin)

• 1 x connettore ventola chassis (4 pin)

• 1 x connettore alimentazione ATX a 24 pin

• 1 x connettore alimentazione da 12 V a 4 pin

• 1 x connettore audio pannello anteriore

• 1 x header USB 2.0 (supporta 2 porte USB 2.0)

• 1 x header USB 3.0 (supporta 2 porte USB 3.0)

Caratteristi-

• BIOS legale 64 Mb AMI UEFI con supporto GUI multilingue

che del BIOS

• Eventi di wake up conformi ad ACPI 1.1

• Supporto SMBIOS 2.3.1

• Multiregolazione tensione CPU, DRAM, PCH 1,05 V, PCH 1,5 V

CD di

• Driver, Utilità, soware antivirus (versione di prova), versione

supporto

di prova di CyberLink MediaEspresso 6.5, browser e barra degli

strumenti Google Chrome, Start8 (30 giorni di prova)

Hardware

• Sensore temperatura CPU/chassis

Monitor

• Tachimetro CPU/chassis

• Ventola silenziosa CPU/chassis (consente l'autoregolazione

della velocità della ventola dello chassis mediante la

temperatura della CPU)

• Controllo multivelocità della ventola di CPU/chassis

• Rilevamento CASE OPEN

• Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore

Italiano

SO

• Microso® Windows® 8/8 a 64-bit/7/conforme a 7 a 64-bit

Italiano

49

Certicazioni

• FCC, CE, WHQL

• ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

A causa della limitazione, l'eettiva dimensione della memoria può essere inferiore a

4 GB per riservare l'uso del sistema ai sistemi operativi di Windows® a 32 bit. I sistemi

operativi Windows® a 64 bit non possiedono tali limitazioni. È possibile utilizzare la

RAM XFast di ASRock per utilizzare la memoria che Windows® non può utilizzare.

Italiano

Italiano

50

B85M-IT X

1.3 Impostazione jumper

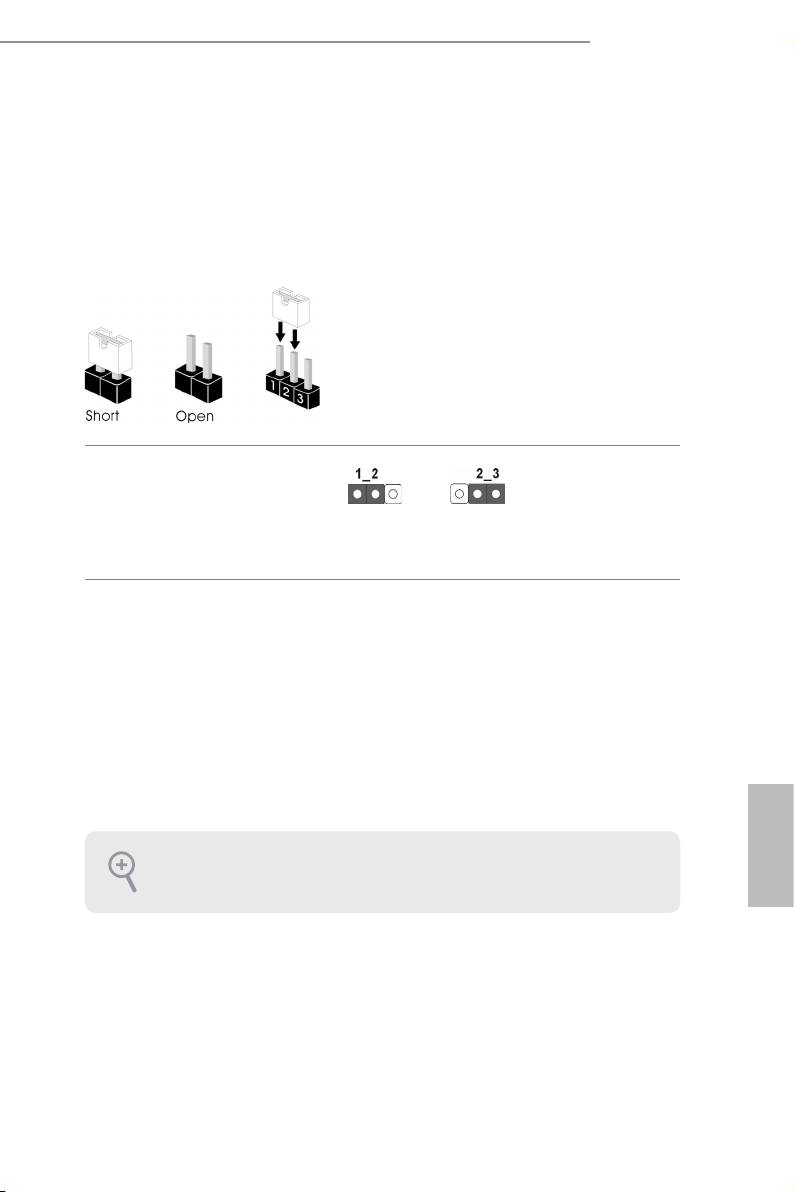

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio

del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è

posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra

un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del

jumper è posizionato su questi 2 pin.

Jumper per azzerare la

CMOS

Azzerare la CMOSpredenito

(CLRCMOS1)

(vedere pag. 1, n. 3)

CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e

reimpostare i parametri del sistema alla congurazione predenita, spegnere il

computer e scollegare il cavo di alimentazione dalla rete. Dopo aver atteso 15

secondi, utilizzare un cappuccio del jumper per cortocircuitare il pin2 e il pin3

su CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver

aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del

BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire

l'operazione di azzeramento della CMOS. La password, la data, l'ora e il prolo

predenito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.

Italiano

Se si azzera la CMOS, può essere rilevato il case aperto. Regolare l'opzione del BIOS

Italiano

"Azzerare stato" per azzerare il registro del precedente stato di intrusione nello chassis.

51

1.4 Header e connettori sulla scheda

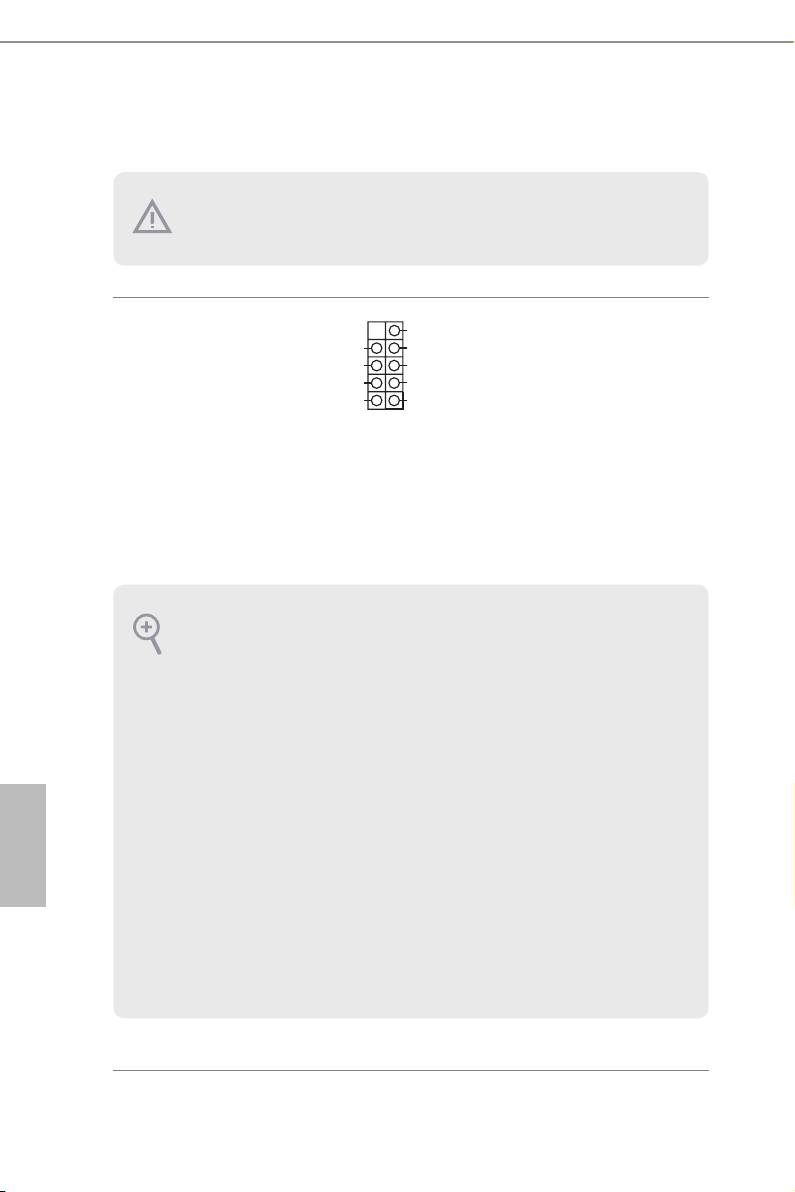

Header sul pannello del

Collegare l'interruttore

GND

RESET#

sistema

dell'alimentazione,

(PANEL1 a 9 pin)

l'interruttore di reset e

(vedere pag. 1, n. 9)

l'indicatore dello stato del

sistema sullo chassis su

questo header secondo

la seguente assegnazione

dei pin. Annotare i pin

positivi e negativi prima di

collegare i cavi.

Italiano

Italiano

52

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del

jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header

e connettori provocherà danni permanenti alla scheda madre.

GND

#

GND

PLED-

HDLED-

PLED+

HDLED+

1

PWRBTN (interruttore di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile

congurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interrut-

tore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un

normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il

LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il

sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova

nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso

quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pan-

nello anteriore è composto principalmente da interruttore di alimentazione, interruttore

di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando

si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le

assegnazioni del lo e le assegnazioni del pin corrispondano correttamente.

B85M-IT X

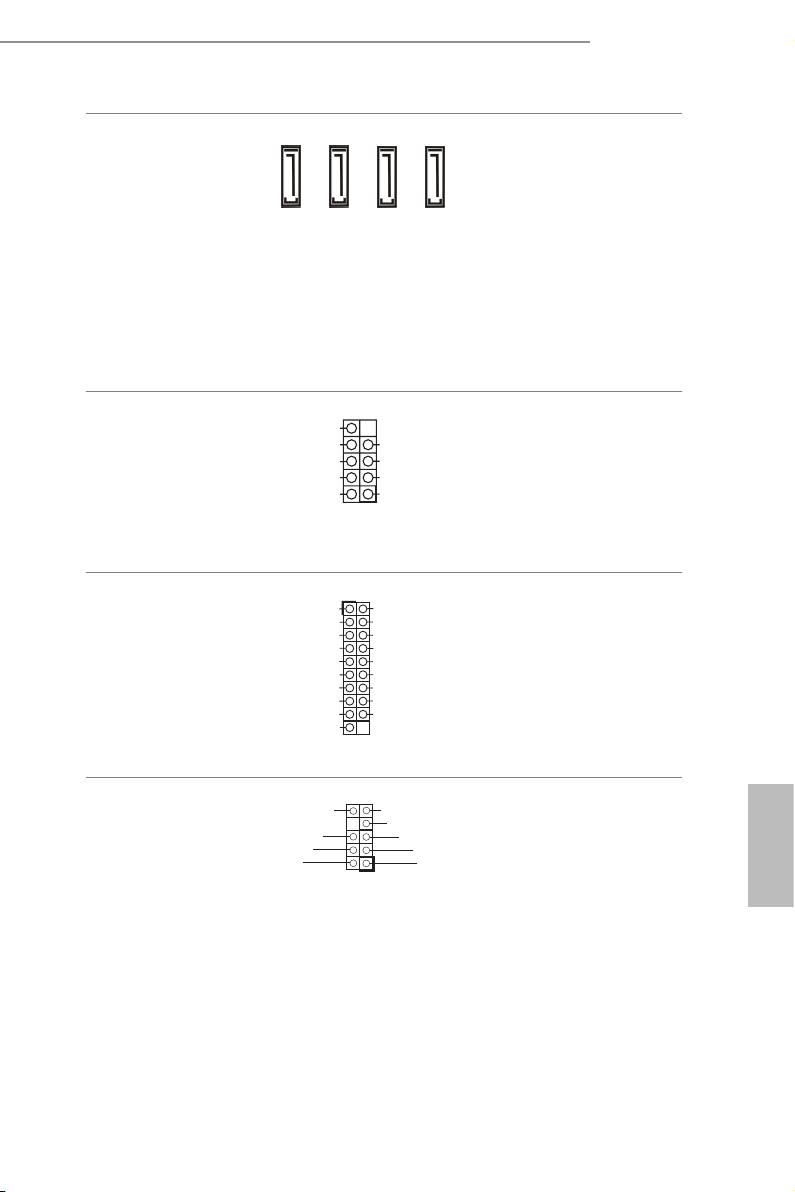

Connettori Serial ATA3

Questi quattro connettori

(SATA3_0:

SATA3 supportano cavi

vedere pag.1, n. 10)

dati SATA per dispositivi

(SATA3_1:

di archiviazione interna,

vedere pag.1, n. 11)

con una velocità di

(SATA3_2:

trasferimento dati no a 6,0

vedere pag.1, n. 12)

Gb/s.

(SATA3_3:

vedere pag.1, n. 13)

Header USB 2.0

Oltre alle due porte USB

(USB10_11 a 9 pin)

2.0 sul pannello I/O, su

(vedere pag. 1, n. 8)

questa scheda madre vi è

un header. Ciascun header

USB 2.0 può supportare

due porte.

Header USB 3.0

Oltre alle quattro porte

(USB_5_6 a 19 pin)

USB 3.0 sul pannello I/O,

(vedere pag. 1, n. 7)

su questa scheda madre

vi è un header. Ciascun

header USB 3.0 può

supportare due porte.

Italiano

Header audio pannello

Questo header serve a

anteriore

collegare i dispositivi

(AUDIO1_HD a 9 pin)

audio al pannello audio

Italiano

(vedere pag. 1, n. 16)

anteriore.

53

1

Dummy

IntA_PA_D+

IntA_PB_D+

IntA_PA_D-

IntA_PB_D-

GND

GND

IntA_PA_SSTX+

IntA_PB_SSTX+

IntA_PA_SSTX-

IntA_PB_SSTX-

GND

GND

IntA_PA_SSRX+

IntA_PB_SSRX+

IntA_PA_SSRX-

IntA_PB_SSRX-

Vbus

Vbus

GN D

OUT2_L

J_SENSE

PRESENCE#

OUT2_R

MIC_RET

MIC2_R

1

SATA3_3

SATA3_2

SATA3_1

SATA3_0

T

1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello

sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni

presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello ante-

riore seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.

B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.

C. Collegare Ground (GND) a Ground (GND).

D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario

collegarli per il pannello audio AC’97.

E. Per attivare il microfono anteriore, andare alla scheda “MicAnt” nel pannello di

controllo Realtek e regolare il “Volume di registrazione”.

Connettore della ventola

Collegare il cavo della

dello chassis

ventola al connettore della

(CHA_FAN1 a 4 pin)

ventola e far corrispondere

(vedere pag. 1, n. 14)

il lo nero al pin di terra.

Connettori della ventola

Questa scheda madre è

della CPU

dotata di un connettore

(CPU_FAN1 a 4 pin)

per la ventola della CPU

(vedere pag. 1, n. 6)

(Ventola silenziosa) a 4 pin.

Se si decide di collegare

una ventola della CPU a 3

pin, collegarla al pin 1-3.

Italiano

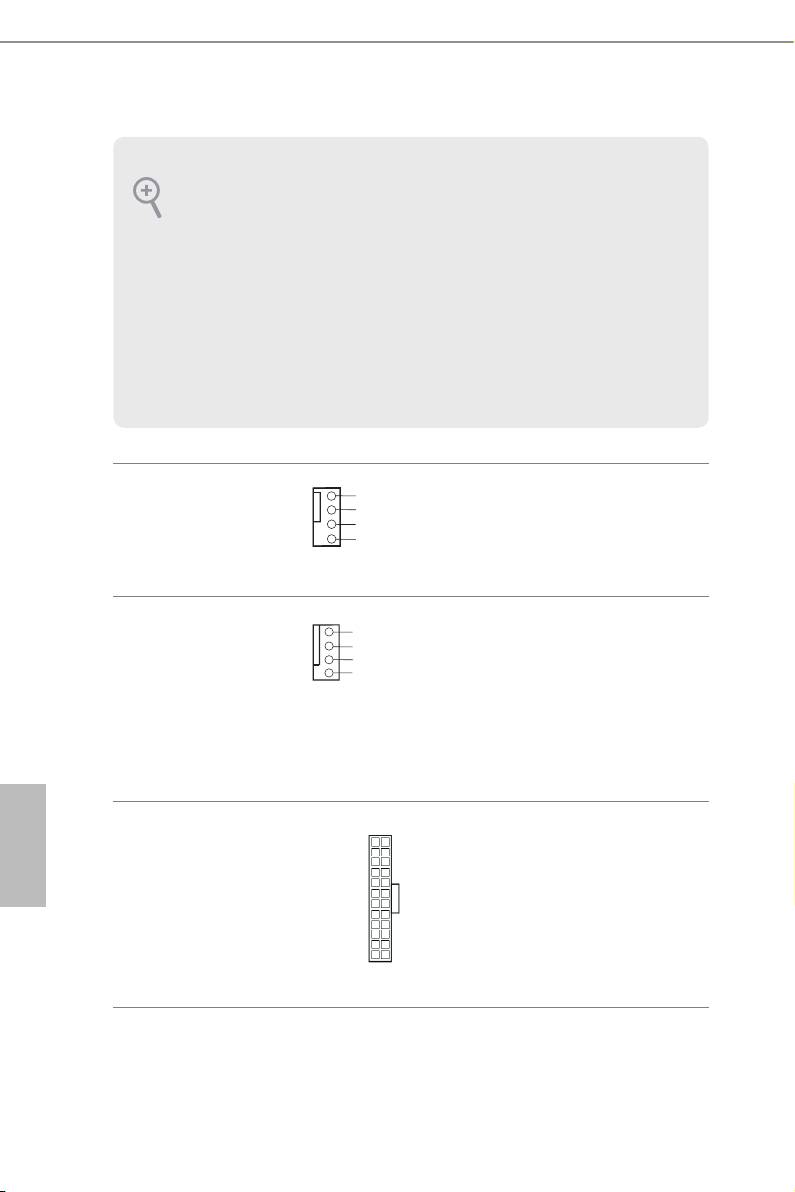

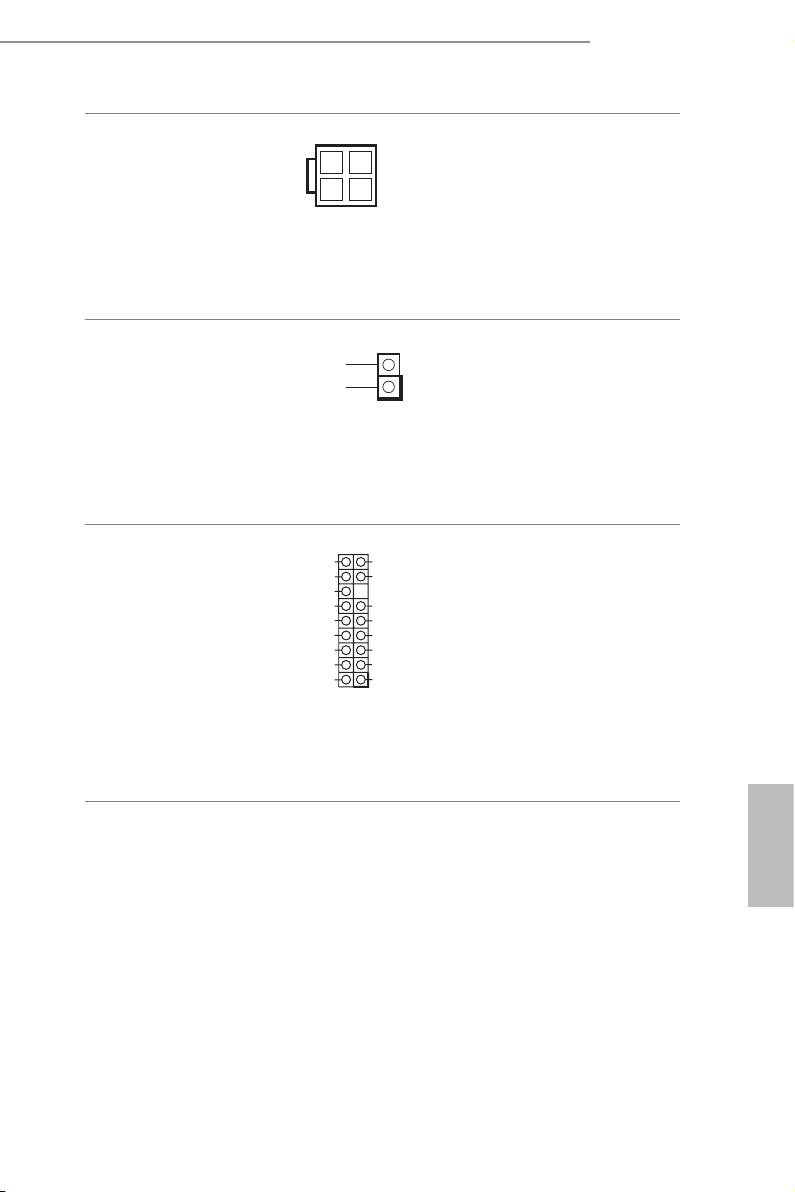

Connettore di

Questa scheda madre è

alimentazione ATX

dotata di un connettore

Italiano

(ATXPWR1 a 24 pin)

di alimentazione ATX

(vedere pag. 1, n. 5)

a 24 pin. Per utilizzare

un'alimentazione ATX a

20 pin, collegarla lungo il

pin1 e il pin 13.

54

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTR

GN D

+ 12V

CPU_FAN_SPEED

FAN_SPEED_CONTRO

12

24

1

13

B85M-IT X

Connettore di

Questa scheda madre è

alimentazione ATX da 12 V

dotata di un connettore

(ATX12V1 a 8 pin)

di alimentazione ATX da

(vedere pag. 1, n. 1)

12 V a 8 pin. Per utilizzare

un'alimentazione ATX a

4 pin, collegarla lungo il

pin1 e il pin 5.

Header di intrusione nello

Questa scheda madre supportala

chassis (CI1 a 2 pin)

caratteristica di rilevamento CASE

(vedere pag. 1, n. 4)

OPEN che rileva che il coperchio

del case è stato rimosso. Questa

funzione richiede uno chassis con

caratteristiche di rilevamento di

intrusione nello chassis.

Header TPM

Questo connettore supporta il

(TPMS1 a 17 pin)

sistema Trusted Platform Module

(vedere pag. 1, n. 15)

(TPM), che può archiviare in

modo sicuro chiavi, certicati

digitali, password e dati. Un

sistema TPM permette anche di

potenziare la sicurezza della rete,

di proteggere identità digitali

e di garantire l'integrità della

piattaforma.

Italiano

Italiano

55

GND

l

LFRAME#_L

1

GNDF_CLKRUN#

SERIRQ#

+3VSB

S_PWRDWN#

GND

LAD0_L

LAD1_L

+3V

LAD2_L

LAD3_L

TPM_RST#

TA_MAIN

SMB_CLK_MAIN

GND
