ASRock X79 Extreme4-M: 1. Introdução

1. Introdução: ASRock X79 Extreme4-M

1. Introdução

Gratos por comprar nossa placa–mãe X79 Extreme4-M um produto conável feito

com ASRock um estrito controle de qualidade consistente. Com um excelente de-

sempenho, essa placa é dotada de um projeto robusto que atende a ASRock de

compromisso com a qualidade e durabilidade.

Este Guia de Instalação Rápida apresenta a placa-mãe e o guia de instalação pas-

so a passo. Mais informações detalhadas sobre a placa-mãe podem ser encontra-

das no manual do usuário do CD de suporte.

Porque as especicações da placa mãe e o software de BIOS

poderiam ser atualizados, o conteúdo deste manual pode ser

cambiado sem aviso. Em caso de qualquer modicação deste

manual, a versão atualizada estará disponível no website de ASRock

sem prévio aviso. Pode também encontrar as listas das mais recentes

placas VGA e das CPUs suportadas no site da web da ASRock.

Website de ASRock http://www.asrock.com

Se precisar de apoio técnico em relação a este placa-mãe, por favor

visite o nosso sítio da internet para informação especíca acerca do

modelo que está a utilizar.

www.asrock.com/support/index.asp

1.1 Este pacote contém

Placa-mãe ASRock X79 Extreme4-M

(Formato Micro ATX: 9,6 pol. x 9,6 pol., 24,4 cm x 24,4 cm)

Guia de instalação rápida da ASRock X79 Extreme4-M

CD de suporte da placa ASRock X79 Extreme4-M

Dois cabo de dados ATA Serial (SATA) (Opcional)

Um proteção I/O

Um Placa Bridge_SLI ASRock

A ASRock recorda-lhe...

®

TM

Para obter melhor desempenho em Windows

7 / 7 64-bit / Vista

/

TM

Vista

64-bit, recomendamos que dena a opção Conguração de Ar-

mazenamento na BIOS para o modo AHCI. Para mais detalhes acerca

da conguração da BIOS consulte o “Manual de utilizador” no nosso CD

de suporte.

Português

127

ASRock X79 Extreme4-M Motherboard

1.2 Especificações

Plataforma - Formato Micro ATX: 9,6 pol. x 9,6 pol., 24,4 cm x 24,4 cm

- Design de condensadores banhados a ouro de alta qualidade

(Condensadores de polímeros condutores de alta qualidade

100% fabricados no Japão)

®

TM

CPU - Suporta processadores Intel

das séries Core

i7-39xx e

38xx em Socket LGA 2011

- Design de Poder Digital

- Design avançado V6 + bifásico

®

- Suporta a tecnologia Intel

Turbo Boost 2.0

- Suporta a tecnologia Hyper-Threading (veja o AVISO 1)

- Suporta a tecnologia Untied Overclocking

®

Chipsets - Intel

X79

Memória - Tecnologia de memória DDR3 de quatro canais

(veja o AVISO 2)

- 4 x slots de DDR3 DIMM

- Suporta memória DDR3 2400+(OC)/1600/1333/1066/800, não

ECC, sem tampão.

- Suporta memória DDR3 ECC, sem tampão, com processador

®

®

Intel

Workstation 1S Xeon

das séries E5 2xxx e 4xxx em

socket LGA 2011

- Capacidade máxima de memória do sistema: 32GB

(veja o AVISO 3)

®

- Suporta Extreme Memory Prole (XMP)1.3/1.2 da Intel

Slots de - 3 x slots de PCI Express 3.0 x16 (PCIE1/PCIE3: modo @ x16,

Expansão PCIE2: modo @ x8) (veja o AVISO 4)

- 1 x slot de PCI

TM

TM

- Suporta Quad CrossFireX

e CrossFireX

da AMD

TM

TM

®

- Suporta Quad SLI

e SLI

da NVIDIA

Áudio - Áudio HD de 7.1 canais com protecção de conteúdo

(Realtek ALC898 Audio Codec)

- Suporte áudio Blu-ray superior

Português

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- Suporta Wake-On-LAN

- Suporta Ethernet com Eciência Energética 802.3az

- Suporta PXE

Entrada/Saída I/O Panel

pelo painel - 1 x porta para mouse PS/2

128

ASRock X79 Extreme4-M Motherboard

traseiro - 1 x porta para teclado PS/2

- 1 x Porta de saída SPDIF coaxial

- 1 x Porta de saída SPDIF óptica

- 6 x portas USB 2.0 padrão

- 1 x Conector eSATA3

- 2 x portas USB 3.0 padrão

- 1 x porta LAN RJ-45 com LED (LED ACT/LIG e LED

VELOCIDADE)

- 1 x porta IEEE 1394

- 1 x Interruptor para limpar o CMOS com LED

- Ficha de áudio HD: Altifalante lateral/Altifalante traseiro/

Central/Baixos/Entrada de linha/Altifalante frontal/Microfone

(veja o AVISO 5)

®

SATA3 - 2 x conectores SATA3 a 6,0 Gb/s através X79 da Intel

, com

suporte para RAID (RAID 0, RAID 1, RAID 5, RAID 10 e Intel

Rapid Storage3.0), NCQ, AHCI e funções “Hot Plug”

- 1 x conector SATA3 a 6,0 Gb/s através de ASM1061 da

ASMedia, com suporte para NCQ, AHCI e funções “Hot Plug”

USB3.0 - 2 x Portas USB 3.0 traseiras através de ASM1042 da

ASMedia, com suporte para USB 1.0/2.0/3.0 até 5Gb/s

- 1 x Conector USB 3.0 frontal (suporta 2 portas USB 3.0)

através de ASM1042 da ASMedia, com suporte para USB

1.0/2.0/3.0 até 5Gb/s

Conectores - 4 x conectores SATAII a 3,0 Gb/s, com suporte para RAID

(RAID 0, RAID 1, RAID 5, RAID 10 e Intel Rapid Storage3.0),

NCQ, AHCI e funções “Hot Plug”

- 3 x conectores SATA3, suporte a taxa de transferência

de dados de até 6,0 Gb/s

- 1 x Conector do módulo de infravermelho

- 1 x Conector CIR

- 1 x conector de porta COM

- 1 x Conector HDMI_SPDIF

` - 1 x Conector IEEE 1394

- 1 x Conector para LED de alimentação

- Conector do ventilador da CPU/chassis/energia/SB

- Conector de força do ATX de 24 pinos

- Conector ATX 12 V de 8 pinos

- Conector de alimentação SLI/XFire

Português

- Conector Áudio do painel frontal

- 2 x cabezal USB 2.0 (suporta 4 portas USB 2.0)

- 1 x cabezal USB 3.0 (suporta 2 portas USB 3.0)

129

ASRock X79 Extreme4-M Motherboard

- 1 x Dr. Debug com LED

Interruptor - 1 x Interruptor para limpar o CMOS com LED

inteligente - 1 x Interruptor de alimentação LED

- 1 x Interruptor de reposição LED

BIOS - 64mb BIOS UEFI ocial da AMI com suporte para GUI

- Suporta dispositivos “Plug and Play”

- ACPI 1.1 atendendo a eventos de “wake up”

- Suporta dispositivos sem jumper

- Suporte para SMBIOS 2.3.1

- CPU, VCCSA, DRAM, VTT, CPU PLL, PCH1.1V, PCH1.5V

Voltage Multi-adjustment

CD de suporte - Controladores, utilitários, software antivírus (Experimentacao

Versao), CyberLink MediaEspresso 6.5 versão de

demonstração

Funcionalidade - ASRock Extreme Tuning Utility (AXTU) (veja o AVISO 6)

Única - ASRock Instant Boot

- ASRock Instant Flash (veja o AVISO 7)

- ASRock APP Charger (veja o AVISO 8)

- ASRock XFast USB (veja o AVISO 9)

- ASRock XFast LAN (veja o AVISO 10)

- ASRock XFast Charger (veja o AVISO 11)

- ASRock XFast RAM (veja o AVISO 12)

- ASRock X-FAN (veja o AVISO 13)

- ASRock Crashless BIOS (veja o AVISO 14)

- Booster híbrido:

- Controlo contínuo de frequência da CPU

(veja o AVISO 15)

- ASRock U-COP (veja o AVISO 16)

- B.F.G. (Boot Failure Guard)

- Good Night LED

Monitor do HW - Sensores de temperature do procesador

- Medição de temperatura da placa-mãe

- Tacômetros de ventilador do Processador/chassis/energia/SB

- Ventoinha silenciosa para a CPU/chassis (Permitir velocidade

Português

Chassis Auto-Ajuste de temperatura da CPU)

- CPU/Chassis/SB Fan Controle Multi-Velocidade

- Monitoramento de voltagem : +12 V, +5 V, +3.3 V, Vcore

®

®

TM

TM

Sistema - Microsoft

Windows

7 / 7 de 64 bits / Vista

/ Vista

de 64

130

ASRock X79 Extreme4-M Motherboard

Operacional bits / XP / XP de 64 bits (veja o AVISO 17)

Certicações - FCC, CE, WHQL

- “ErP/EuP Ready” (é necessária alimentação eléctrica “ErP/

EuP Ready”) (veja o AVISO 18)

* Para informações mais detalhadas por favor visite o nosso sítio Web: http://www.asrock.com

AVISO

Tenha em atenção que a operação de overclocking envolve alguns riscos, nomeadamente

no que diz respeito ao ajuste das denições do BIOS, à aplicação da tecnologia Untied

Overclocking ou à utilização de ferramentas de overclocking de terceiros. O overclocking

pode afectar a estabilidade do seu sistema ou até mesmo causar danos ao nível

dos componentes e dispositivos que integram o sistema. Esta operação é da total

responsabilidade do utilizador. Não nos responsabilizamos pelos possíveis danos

resultantes do overclocking.

AVISO!

1. Sobre a conguração da “Tecnologia Hyper Threading”, consulte a

página 57 do Manual do Usuário no CD de suporte. (Somente inglês)

2. Esta placa principal suporta a tecnologia Quad Channel Memory. Antes

de implementar a tecnologia Quad Channel Memory, leia o guia de insta-

lação de módulos de memória na página 16, para uma instalação cor-

recta.

3. Devido às limitações do sistema operativo, o tamanho real da memória

pode ser inferior a 4 GB uma vez que uma parte desta está reservada

®

para utilização pelo sistema operativo no âmbito do Windows

7 /

TM

®

Vista

/ XP. No caso da CPU de 64 bits do Windows

OS, esta limita-

ção não existe. Pode usar a função ASRock XFast RAM para utilizar a

®

memória que o Windows

não pode utilizar.

4. Actualmente, os processadores Sandy Bridge-E com Socket 2011 da

®

Intel

não suportam PCIE 3.0, mas esta placa principal já está preparada

para suportar hardware PCIE 3.0. A activação de PCIE 3.0 depende

da CPU da Intel. Consulte o Web site da Intel para obter informações

acerca de actualizações e lançamentos futuros de CPU.

5. Para a entrada de microfone, esta placa principal suporta os modos

estéreo e mono. Para a saída de áudio, esta placa principal suporta os

modos de 2 canais, 4 canais, 6 canais e 8 canais. Consulte a tabela na

página 3 para obter informações acerca das ligações mais adequadas.

Português

6. ASRock Extreme Tuning Utility (AXTU) é uma ferramenta completa para

ajustar diferentes funções do sistema através de uma interface fácil de

utilizar, que inclui o Monitor de Hardware, Controlo de Ventoinha, Over-

clocking, OC DNA e IES. O Monitor de Hardware, exibe as principais

131

ASRock X79 Extreme4-M Motherboard

informações do sistema. O Controlo de Ventoinha, permite ajustar a

velocidade da ventoinha e a temperatura. Em Overclocking, poderá

ajustar a frequência da CPU para melhorar o desempenho do sistema.

Em OC DNA, pode guardar as suas denições de OC como um perl

e partilhar com os seus amigos. Os seus amigos poderão carregar o

perl de OC nos seus sistemas para obter as mesmas denições de OC.

Em IES (Poupança de Energia Inteligente), o regulador de tensão pode

reduzir o número de fases de saída para aumentar a eciência quando

os núcleos de CPU estiverem inactivos sem diminuir o desempenho de

processamento. Visite a nossa página Web para obter instruções acerca

da utilização do ASRock Extreme Tuning Utility (AXTU).

Página Web da ASRock: http://www.asrock.com

7. ASRock Instant Flash est un utilitaire de ash du BIOS ash intégré dans

la ROM Flash. Cet outil pratique de mise à jour du BIOS vous permet de

mettre à jour le BIOS du système sans entrer d’abord dans un système

®

d’exploitation tel que MS-DOS ou Windows

. Avec cet utilitaire, vous

pouvez appuyer sur la touche <F6> pendant le POST ou

sur la touche <F2> durant le menu de conguration du BIOS pour accé-

der à ASRock Instant Flash. Lancez simplement cet outil et

enregistrez le nouveau chier BIOS sur votre lecteur ash USB, sur une

disquette ou un disque, avant de pouvoir mettre à jour votre BIOS en

quelques clics seulement, sans préparer de disquette supplémentaire ni

d’autre utilitaire ash compliqué. Veuillez noter que le lecteur ash USB

ou le disque dur doit utiliser le système de chiers FAT32/16/12.

8. Se pretende carregar os seus dispositivos Apple, como o iPhone/iPad/

iPod Touch, de forma mais rápida e menos limitada, a ASRock preparou

para si uma solução fantástica, o ASRock APP Charger. Instale o contro-

lador APP Charger para que o seu iPhone carregue mais rapidamente a

partir do computador, até 40% mais rápido do que antes. O ASRock APP

Charger permite-lhe carregar rapidamente vários dispositivos Apple em

simultâneo e suporta até o carregamento quando o seu PC entrar em

modo de Espera (S1), Suspensão (S3), Hibernação (S4) ou desligado

(S5). Com o controlador APP Charger instalado, poderá desfrutar facil-

mente da melhor experiência de carregamento.

Web site da ASRock: http://www.asrock.com/Feature/AppCharger/index.

asp

Português

132

ASRock X79 Extreme4-M Motherboard

9. O ASRock XFast USB pode aumentar a velocidade dos dispositivos de

armazenamento USB. A velocidade poderá depender das propriedades

dos dispositivos.

10. O ASRock XFast LAN proporciona um acesso à Internet mais rápido,

que inclui os benefícios abaixo. Prioritização de Aplicações LAN: O

utilizador pode congurar a prioridade da aplicação de forma ideal e/

ou pode adicionar novos programas. Menor Latência nos Jogos: Depois

de denir maior prioridade para o jogo on-line, pode baixar a latência no

jogo. Trafc Shaping: Pode assistir a vídeos do Youtube em HD e trans-

ferir cheiros em simultâneo. Análise em tempo real dos seus dados:

Com a janela de estado, pode reconhecer facilmente os uxos de dados

das suas transferências actuais.

11. A ASRock XFast Charger é a melhor e a mais rápida tecnologia para

carregar os seus dispositivos móveis através do PC. Graças à fantástica

porta USB XFast Charger, o utilizador pode desfrutar de um rápido car-

regamento em qualquer altura. Para além de dispositivos Apple, pode

também carregar dispositivos BC 1.1 padrão. Consulte a página 27 para

mais informações.

12. ASRock XFast RAM é uma nova função incluída ao utilitário ASRock Ex-

treme Tuning Utility (AXTU). Esta função utiliza totalmente o espaço de

®

memória que não pode ser utilizado pela CPU no SO Windows

OS de

32 bits. A função ASRock XFast RAM diminui o tempo de carregamento

de Web sites visitados anteriormente, tornando a navegação na Internet

mais rápida. E aumenta 5 vezes a velocidade do Adobe Photoshop. Out-

ra vantagem da função ASRock XFast RAM é a redução da frequência

de acesso aos SSD ou HDD aumentando assim a sua duração.

13. A ventoinha ASRock X-FAN será automaticamente activada apenas

quando o sistema atingir uma determinada temperatura em situações de

carga elevada ou overclocking. Geralmente, a ventoinha ASRock X-FAN

permanecerá desactivada para oferecer aos utilizadores uma utilização

silenciosa do computador. As denições de temperatura limite e de velo-

cidade da ventoinha podem ser conguradas no utilitário UEFI.

14. O ASRock Crashless BIOS permite que os utilizadores actualizem a

sua BIOS sem receio de falhas. Se ocorrer uma interrupção de energia

durante o processo de actualização da BIOS, o ASRock Crashless BIOS

retoma automaticamente o processo de actualização da BIOS após o

restabelecimento da energia. Tenha em atenção que será necessário co-

locar os cheiros da BIOS no directório de raiz do seu disco USB. Esta

funcionalidade apenas é suportada em portas USB 2.0.

15. Embora esta placa principal ofereça controlo contínuo, não recomenda-

mos que aumente a velocidade do processador. Outras frequências dife-

rentes das frequências de barramento da CPU recomendadas poderão

Português

causar instabilidade no sistema ou danicar a CPU.

16. Assim que se detecta um superaquecimento na CPU, o sistema se

133

ASRock X79 Extreme4-M Motherboard

desliga automaticamente e o botão de energia do chassis ca inativo.

Cheque o ventilador da CPU na placa–mãe, para vericar se está

funcionando corretamente antes de religar o sistema. Para melhorar a

dissipação de calor, lembre-se de aplicar o material de interface térmica

entre o processador e o dissipador de calor.

17. A tecnologia Intel Rapid Storage enterprise 3.0 não é suportada nos

®

®

sistemas operativos Microsoft

Windows

XP / XP de 64 bits.

18. EuP, que signica Energy Using Product (Produto que Utiliza Energia),

foi uma provisão regulada pela União Europeia para denir o consumo

de energia para o sistema concluído. De acordo com a EuP, a corrente

AC total do sistema concluído deverá ser inferior a 1.00W no estado de

modo desligado. Para satisfazer a norma EuP, é necessário uma placa-

mãe e uma fonte de alimentação eléctrica que estejam em conformidade

com a norma EuP. De acordo com a sugestão da Intel, a fonte de alimen-

tação em conformidade com a norma EuP deve satisfazer o padrão, isto

é, a eciência energética de reserva de 5v deve ser superior a 50% com

um consumo de corrente de 100 mA. Para selecção da fonte de

alimentação em conformidade com a norma EuP, recomendamos que

conrme com o fabricante da fonte de alimentação para mais detalhes.

Português

134

ASRock X79 Extreme4-M Motherboard

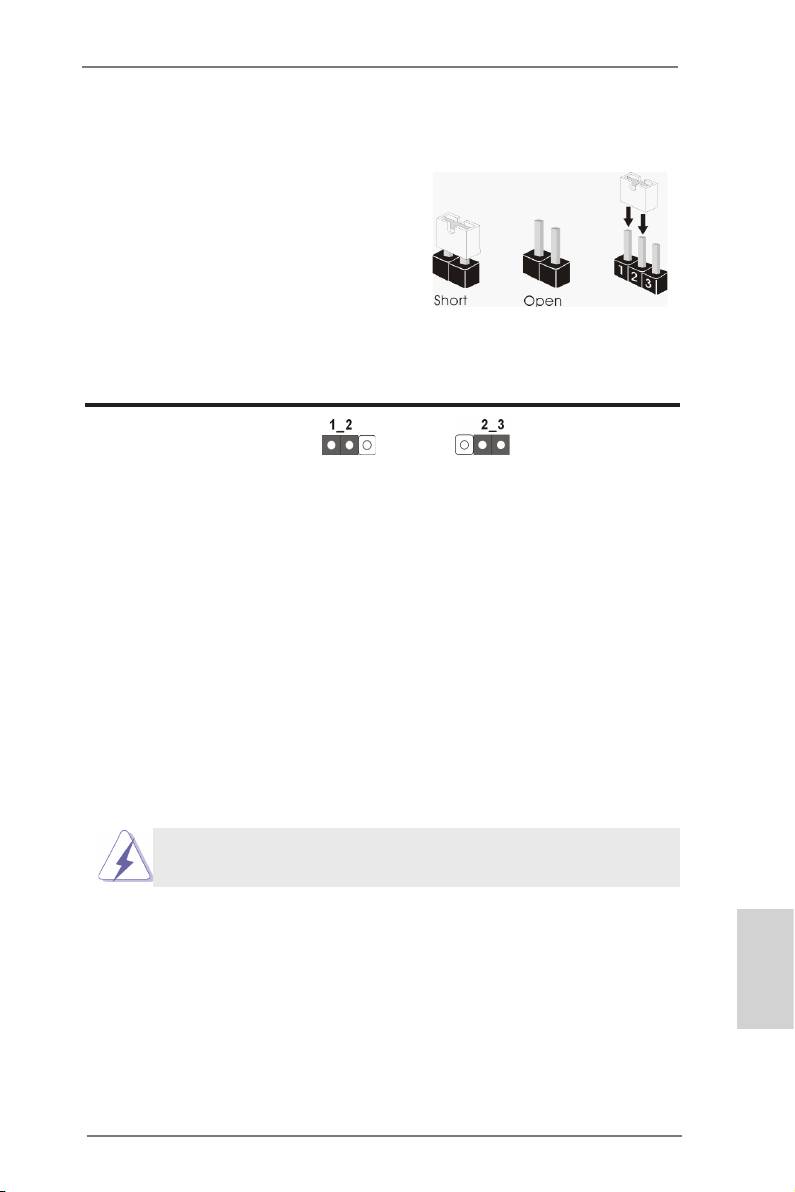

1.3 Configuração dos Jumpers

A ilustração mostra como os jumpers são

congurados. Quando há uma capa de

jumpers sobre os pinos, diz–se que o jump-

er está “curto”. Não havendo capa sobre os

pinos, o jumper está “aberto”. A ilustração

mostra um jumper de 3 pinos em que os

pinos 1 e 2 están “curtos” quando a capa

de jumper estiver colocada sobre esses 2

pinos.

Jumper Conguração

Restaurar CMOS

(CLRCMOS1, jumper de 3 pinos)

(veja a folha 2, No. 30)

Conguração-padrão Limpar o CMOS

Nota: CLRCMOS1 permite você limpar os dados em CMOS. Os dados em CMOS

incluem informações da conguração do sistema como: por exemplo a senha

do sistema, data, tempo, e os parámetros da conguração do sistema. Para

limpar e recongurar os parámetros do sistema a conguração inicial da -

brica, por favor desligue o cabo de força, ponha em curto–circuito os pin 2 e

pin 3 de CLRCMOS1 por mais de 5 segundos para limpar o CMOS usando

um jumper. Por favor lembrese de remover o jumper depois de limpar o

COMS. Se precisar limpar o CMOS ao concluir a atualização do BIOS, de-

verá reiniciar o sistema primeiro e, em seguida, desligá-lo antes de executar

a ação de limpeza o CMOS. Tenha em atenção que a palavra-passe, data,

hora, perfil predefinido de utilizador, 1394 GUID e endereço MAC apenas

serão limpos se a bateria do CMOS for retirada.

O Interruptor para limpar o CMOS tem a mesma função do Jumper

para limpar o CMOS.

Português

135

ASRock X79 Extreme4-M Motherboard

1.4 Conectores

Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper

sobre estes conectores. A colocação de pontos de jumper sobre os

conectores causará danos irreversíveis à placa-mãe.

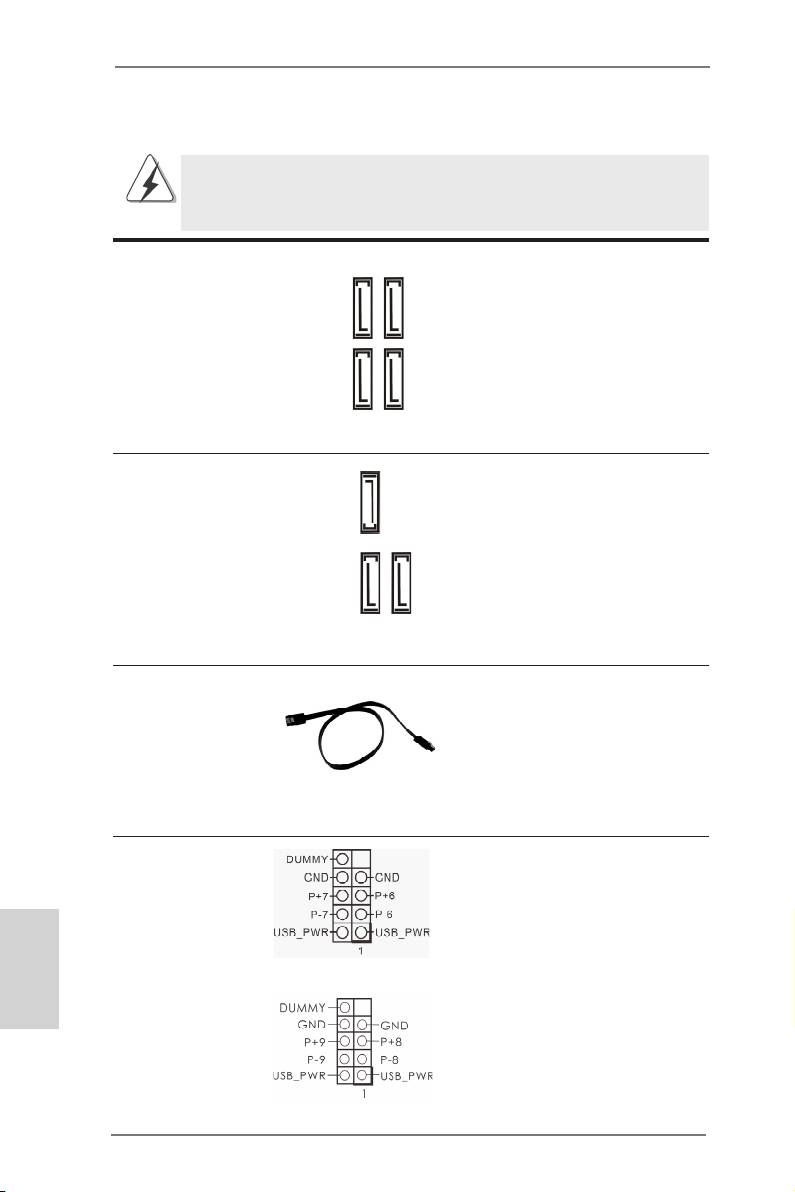

Conectores ATAII Serial Estes quatro conectores Serial

(SATAII_0_1: veja a folha 2, No. 20)

ATA (SATAII) suportam

(SATAII_2_3: veja a folha 2, No. 21)

unidades de disco rígido SATA

ou SATAII como dispositivos de

armazenamento internos. A

atual interface SATAII permite

uma taxa de transferência de

SATAII_2 SATAII_0

SATAII_3 SATAII_1

dados de até 3.0 Gb/s.

Conectores ATA3 Serial Estes três conectores Serial

(SATA3_A0: veja a folha 2, No. 13)

ATA (SATA3) suportam

(SATA3_0_1: veja a folha 2, No. 19)

unidades de disco rígido SATA

ou SATA3 como dispositivos de

armazenamento internos. A

atual interface SATA3 permite

SATA3_0 SATA3_A0

SATA3_1

uma taxa de transferência de

dados de até 6.0 Gb/s.

Cabo de dados Tanto a saída do cabo de Serial

ATA (SATA) dados SATA pode ser

(opcional)

conectado ao disco rígido

SATA / SATAII / SATA3 quanto

o conector SATAII / SATA3 na

placa mãe.

Cabezal USB 2.0 Além das seis portas USB

(USB_6_7 de 9 pinos)

2.0 por defeito no painel de

(veja a folha 2, No. 16)

entrada/saída, há dois

Português

ligações USB 2.0 nesta placa-

mãe. Cada ligação USB 2.0

pode suportar dois portas USB

(USB_8_9 de 9 pinos)

2.0.

(veja a folha 2, No. 15)

136

ASRock X79 Extreme4-M Motherboard

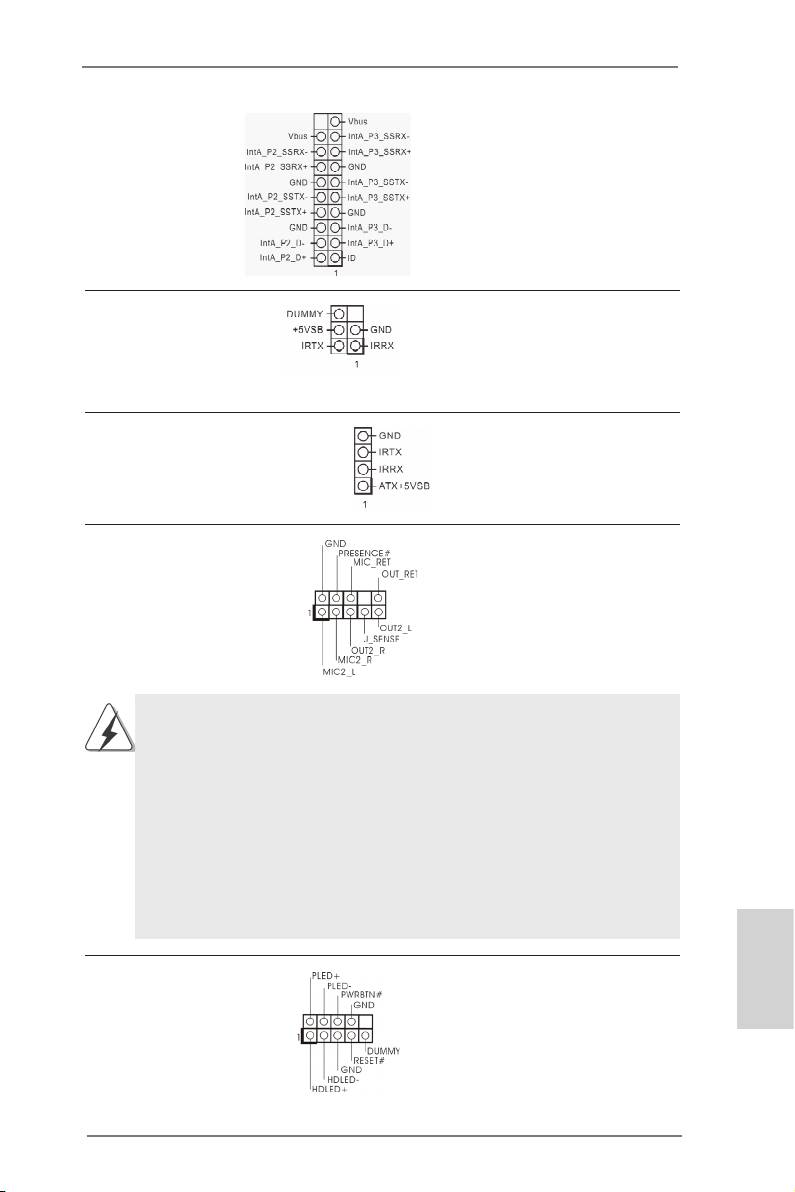

Cabezal USB 3.0 Além das dois portas USB

(USB3_2_3 de 19 pinos)

3.0 por defeito no painel de

(veja a folha 2, No. 11)

entrada/saída, há um

ligações USB 3.0 nesta placa-

mãe. Cada ligação USB 3.0

pode suportar dois portas USB

Conector do módulo Este conector suporta um

de infravermelho módulo de infravermelho para

(IR1 de 5 pinos)

transmissão e recepção sem

(veja a folha 2, No. 12)

o, opcional.

Conector do módulo de Este conector pode ser utilizado

infravermelhos para ligar o receptor do controlo

(CIR1 de 4 pinos)

remoto.

(veja a folha 2, No. 14)

Conector Áudio do painel Esta é uma interface para o

frontal cabo de áudio no painel frontal,

(HD_AUDIO1 de 9 pinos)

que permite uma conexão e

(veja a folha 2, No. 33)

controle convenientes dos

dispositivos de áudio.

1. Áudio de elevada denição que suporta a sensibilidade da tomada,

mas o o do painel existente no chassis tem de suportar HDA para

funcionar correctamente. Siga s instruções que aparecem no manual

e no manual do chassis para instalar o sistema.

2. Se utilizar o painel de áudio AC’97, instale-o no cabeçalho de áudio

do painel frontal, como a gura abaixo mostra:

A. Ligue o Mic_IN (MIC) ao MIC2_L.

B. Ligue o Audio_R (RIN) ao OUT2_R e o Audio_L (LIN) ao OUT2_L.

C. Ligue o Ground (GND) ao Ground (GND).

D. MIC_RET e OUT_RET são apenas para o painel de áudio HD. Não

necessita de os ligar para o painel de áudio AC’97.

Conector do painel do sistema Este conector acomoda várias

(PANEL1 de 9 pinos)

funções do painel frontal do

Português

(veja a folha 2, No. 24)

sistema.

137

ASRock X79 Extreme4-M Motherboard

Ligue o botão de alimentação, o botão de reposição e o indicador do

estado do sistema no chassis a este conector de acordo com a descrição

abaixo. Tenha em atenção os pinos positivos e negativos antes de ligar os

cabos.

PWRBTN (Botão de alimentação):

Ligue ao botão de alimentação no painel frontal do chassis. Pode congu-

rar a forma para desligar o seu sistema através do botão de alimentação.

RESET (Botão de reposição):

Ligue ao botão de reposição no painel frontal do chassis. Prima o botão

de reposição para reiniciar o computador caso este bloqueie e não seja

possível reiniciar normalmente.

PLED (LED de alimentação do sistema):

Ligue ao indicador do estado da alimentação no painel frontal do chassis.

O LED cará acesso quando o sistema estiver em funcionamento. O LED

cará intermitente quando o sistema estiver no estado de suspensão S1.

O LED cará desligado quando o sistema estiver nos estados de suspen-

são S3/S4 ou desligado (S5).

HDLED (LED de actividade do disco rígido):

Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O

LED cará acesso quando o disco rígido estiver a ler ou a escrever dados.

O design do painel frontal poderá variar dependendo do chassis. Um

módulo de painel frontal consiste principalmente em um botão de alimen-

tação, um botão de reposição, um LED de alimentação, um LED de acti-

vidade do disco rígido, um altifalante, etc. Ao ligar o seu módulo de painel

frontal do chassis a este conector, certique-se que os os e os pinos têm

uma correspondência exacta.

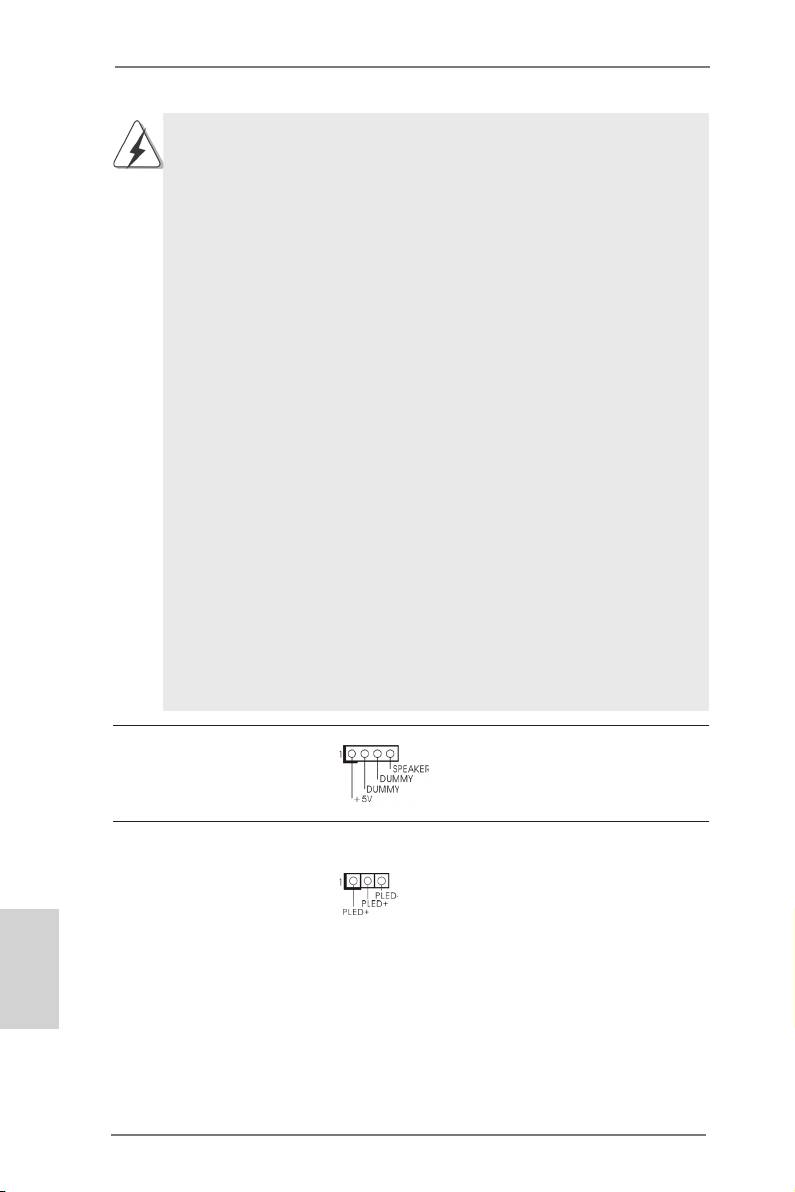

Conector do alto-falante do chassi Ligue o alto-falante do chassi

(SPEAKER1 de 4 pinos)

neste conector.

(veja a folha 2, No. 22)

Conector do LED de alimentação Ligue o LED de alimentação do

(PLED1 de 3 pinos)

chassis a este conector para

(veja a folha 2, No. 23)

indicar o estado de alimentação

Português

do sistema. O LED cará

acesso quando o sistema

estiver em funcionamento. O

LED ca intermitente no estado

S1. O LED ca desligado nos

estados S3/S4 ou no estado S5

(desligado).

138

ASRock X79 Extreme4-M Motherboard

Conector do ventilador do chassis/energia/SB Ligue o cabo do ventilador

(CHA_FAN1 de 4 pinos)

neste conector, coincidindo o o

(veja a folha 2, No. 10)

preto com o pino de aterramen

to. CHA_FAN1, CHA_FAN2 e

(CHA_FAN2 de 3 pinos)

CHA_FAN3 suportam a função

(veja a folha 2, No. 8)

de Controlo de Ventoinha.

SB_FAN1 suporta a função de

(CHA_FAN3 de 3 pinos)

Ventoinha Silenciosa.

(veja a folha 2, No. 29)

(PWR_FAN1 de 3 pinos)

(veja a folha 2, No. 7)

(SB_FAN1 de 3 pinos)

(veja a folha 2, No. 17)

Conector do ventilador da Ligue o cabo do ventilador da

CPU CPU, coincidindo o o preto

(CPU_FAN1 de 4 pinos)

com o pino de aterramento.

(veja a folha 2, No. 6)

Apesar de esta placa-mãe possuir 4 apoios para uma ventoinha de CPU

(Ventoinha silenciosa), uma ventoinha de 3 pinos para CPU poderá funcionar

mesmo sem a função de controlo de velocidade da ventoinha. Se pretender ligar

uma ventoinha de 3 pinos para CPU ao conector de ventoinha do CPU nesta

placa-mãe, por favor, ligue-a aos pinos 1-3.

Pinos 1-3 ligados

Instalação de Ventoinha de 3 pinos

(CPU_FAN2 de 3 pinos)

(veja a folha 2, No. 4)

12

24

Conector de força do ATX Ligue a fonte de alimentação

(ATXPWR1 de 24 pinos)

ATX neste conector.

(veja a folha 2, No. 9)

Português

1

13

139

ASRock X79 Extreme4-M Motherboard

Embora esta placa-mãe providencie um conector de

12

24

energia ATX de 24 pinos, pode apesar disso funcionar

com a adapta-ção de uma fonte de energia tradicional

de 20 pinos. Para usar a fonte de alimentação de 29

pinos, por favor ligue a sua fonte de alimentação com

o Pino 1 e o Pino 13.

Instalação da Fonte de alimentação ATX de 20 Pinos

1

13

Conector de força do ATX 12V Ligue a fonte de alimentação

5 1

(ATX12V1 de 8 pinos)

ATX 12V neste conector.

8 4

(veja a folha 2, No. 1)

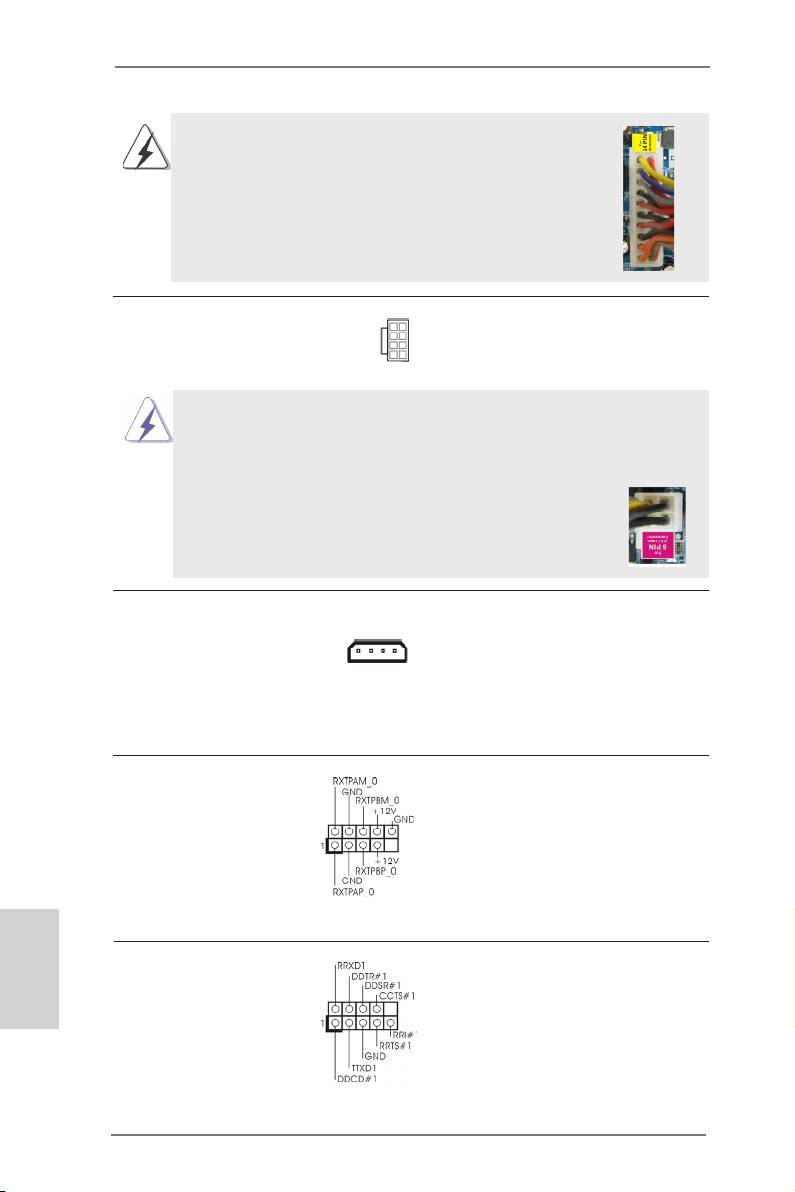

Embora esta placa-mãe providencie um conector de energia ATX 12V

de 8 pinos, pode apesar disso funcionar com a adapta-ção de uma

fonte de energia tradicional de 4 pinos. Para usar a fonte de

alimentação de 4 pinos, por favor ligue a sua fonte de alimentação

com o Pino 1 e o Pino 5.

5 1

Instalação da Fonte de alimentação ATX 12V de 4 Pinos

8 4

Conector de alimentação SLI/XFIRE Não é necessário utilizar este

(SLI/XFIRE_PWR1 de 4 pinos)

conector, mas deverá ligá-lo a

(veja a folha 2, No. 39)

um conector de alimentação de

disco rígido quando estiver a

SLI/XFIRE_POWER1

utilizar duas placas grácas

com esta placa principal.

Conector IEEE 1394 Para além de uma porta IEEE

(FRONT_1394 de 9 pinos)

1394 predenida no painel de

(veja a folha 2, No. 32)

E/S, existe um conector IEEE

1394 nesta placa principal. Este

conector IEEE 1394 suporta

uma porta IEEE 1394.

Português

Conector de porta de série Este conector COM1 suporta

(COM1 de 9 pinos)

um módulo de porta de série.

(veja a folha 2, No. 31)

140

ASRock X79 Extreme4-M Motherboard

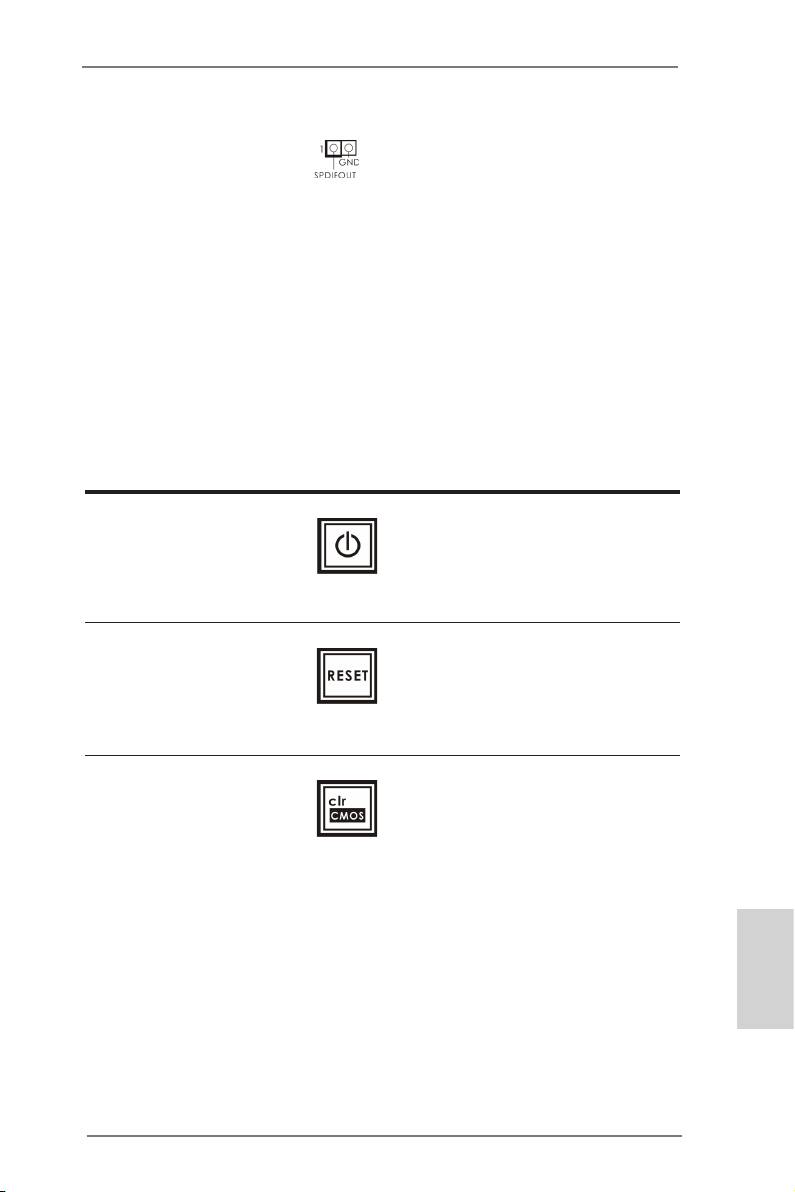

Conector HDMI_SPDIF O conector HDMI_SPDIF, que

(HDMI_SPDIF1 de 2 pinos)

oferece saída de áudio SPDIF

(veja a folha 2, No. 34)

para placas VGA HDMI, permite

ligar televisores digitais/

projectores/LCD com entrada

HDMI ao sistema. Ligue o

conector HDMI_SPDIF da placa

VGA HDMI a este conector.

1.5 Interruptores inteligentes

A placa principal tem três interruptores inteligentes: interruptor de alimentação, in-

terruptor de reposição e interruptor para limpar o CMOS, que permitem aos utiliza-

dores ligar/desligar ou repor o sistema e limpar os valores CMOS rapidamente.

Interruptor de alimentação O interruptor de alimentação é

(PWRBTN)

um interruptor inteligente, que

(see p.11 No. 28)

permite aos utilizadores ligar/

desligar o sistema rapidamente.

Interruptor de reposição O interruptor de reposição é um

(RSTBTN)

interruptor inteligente, que

(see p.11 No. 27)

permite aos utilizadores repor o

sistema rapidamente.

Interruptor para limpar o CMOS O interruptor para limpar o

(CLRCBTN)

CMOS é um interruptor

(see p.12 No. 17)

inteligente, que permite aos uti

lizadores limpar os valores

CMOS rapidamente.

Português

141

ASRock X79 Extreme4-M Motherboard
