 Aby wyeliminować niebezpieczeństwo pożaru, w

razie dłuższej przerwy w użytkowaniu urządzenia

należy odłączać urządzenie od sieci elektrycznej.

Przed sztormem i/lub burzą z niebezpieczeństwem

wyładowań atmosferycznych zawsze odłączaj

urządzenie od sieci elektrycznej. Alternatywnie

podłącz urządzenie do zasilacza UPS.

 Montaż lub wymiana twardego dysku powinny być

wykonywane tylko przez wykwalifikowanych

pracowników lub instalatorów.

 Nie używaj adapterów ani przedłużaczy nie

spełniających wymagań obowiązujących norm

bezpieczeństwa i nie wprowadzaj żadnych zmian w

kablach prądowych lub sieciowych!

Miejsce ustawienia/środowisko pracy

 Ustaw urządzenie na twardym, równym podłożu i nie

kładź na nim ciężkich przedmiotów.

 Urządzenie nie jest przeznaczone do eksploatacji w

pomieszczeniach o wysokiej temperaturze lub

wilgotności powietrza (np. w łazience) lub w

miejscach nadmiernie zapylonych.

 Temperatura pracy i wilgotność powietrza w czasie

pracy:

-10 °C do 55 °C, maksymalna wilgotność względna

85 %. Urządzenie może być eksploatowane tylko w

klimacie umiarkowanym.

Przestrzegaj następujących zasad.

 Musi być zawsze zapewniona odpowiednia

wentylacja (nie ustawiaj urządzenia na regałach, na

grubym dywanie, na łóżku lub w innych miejscach, w

których szczeliny wentylacyjne mogłyby być

zasłonięte i zachowuj odstęp od innych przedmiotów

co najmniej 10 cm z każdej strony).

 Chroń urządzenie przed działaniem źródeł ciepła (np.

grzejników).

Przeciążenie/przepięcie

 Na urządzenie nie może padać bezpośrednie światło

 Unikaj przeciążania gniazd sieciowych, przedłużaczy

słoneczne ani silne światło sztuczne.

i adapterów, ponieważ może to spowodować pożar

 Urządzenie nie może stać w pobliżu pół

lub porażenie elektryczne.

magnetycznych (np. głośników).

 Aby uniknąć uszkodzeń w wyniku przepić (np. w

 Na urządzeniu lub obok niego nie mogą stać

czasie burzy), zastosuj zabezpieczenia przepięciowe.

przedmioty grożące pożarem (np. palące się świece).

 Unikać kontaktu z wodą rozpryskową i kapiącą.

Kable

 Urządzenie nie może być eksploatowane w pobliżu

wody, w szczególności nie może być zanurzane (nie

 Kable chwytaj zawsze za wtyczkę i nie ciągnij za sam

stawiaj na urządzeniu lub obok niego przedmiotów

kabel.

napełnionych wodą, np. wazonów lub napojów.

 Nie dotykaj kabla sieciowego mokrymi rękami,

 Unikać penetracji obcych przedmiotów.

ponieważ może to spowodować zwarcie lub

porażenie elektryczne.

 Urządzenie nie może być narażone na duże wahania

temperatury, ponieważ w przeciwnym razie

 Nie stawiaj urządzenia, mebli i innych ciężkich

skraplająca się wilgoć zawarta w powietrzu może

przedmiotów na kablach i uważaj, aby nie były

spowodować zwarcia.

załamywane, zwłaszcza przy wtyczce i gniazdach

 Urządzenie nie może być narażone na nadmierne

przyłączeniowych.

wstrząsy i wibracje.

 Nigdy nie rób węzłów na kablu i nie spinaj ich razem

z innymi kablami.

Pilot

 Wszystkie kable powinny być ułożone tak, aby nikt po

 Jeżeli urządzenie nie będzie używane przez dłuższy

nich nie chodził i aby nikomu nie przeszkadzały.

czas, wyjmij wszystkie baterie, ponieważ może z nich

 Uszkodzony kabel sieciowy może spowodować pożar

wyciekać elektrolit i uszkodzić urządzenie.

lub porażenie elektryczne. Sprawdzaj regularnie stan

kabla sieciowego.

 Nie zmieniaj ani nie manipuluj kablem sieciowym i

wtyczką sieciową.

Ważne zasady bezpieczeństwa

Konserwacja i pielęgnacja

Konserwacja jest potrzebna w razie uszkodzenia

urządzenia, np. uszkodzenia wtyczki sieciowej, kabla

sieciowego lub obudowy, w razie dostania się cieczy lub

innych przedmiotów do wnętrza urządzenia, po kontakcie

z deszczem lub wilgocią lub w razie nieprawidłowego

działania a także po upadku.

 Na czas konserwacji (np. do czyszczenia) odłączaj

urządzenie od sieci!

 W razie stwierdzenia dymienia, nietypowych

odgłosów lub zapachów natychmiast wyłącz

urządzenie i wyciągnij wtyczkę z gniazda sieciowego.

W tych przypadkach urządzenia nie wolno

kontynuować używania urządzenia przed jego

sprawdzeniem przez specjalistę.

 Konserwację należy powierzać tylko

wykwalifikowanym specjalistom.

 Nigdy nie otwieraj obudowy urządzenia ani

akcesoriów. Przy otwartej obudowie występuje

zagrożenie życia w wyniku porażenia elektrycznego.

 Obudowę urządzenia i pilota czyścić wilgotną

szmatką.

 Nie używać rozpuszczalników, spirytusu,

rozcieńczalników itd., które mogą uszkodzić

powierzchnię urządzenia.

 Nie używać następujących substancji:

 solanka, preparaty przeciwko owadom,

rozpuszczalniki zawierające chlor lub kwasy (sal-

miak), proszek do szorowania.

 Bawełnianą ściereczką delikatnie przecierać

powierzchnię aż do całkowitego wysuszenia.

305

Uruchomienie

 Przed pierwszym uruchomieniem należy spełnić

wszystkie wymagania określone w zasadach

bezpieczeństwa i instrukcji obsługi!

 Obudowę otwieraj tylko w celu zamontowania

twardego dysku.

Akcesoria

 Podłączaj tylko dedykowane do tego celu urządzenia.

W przeciwnym razie może dojść do sytuacji

niebezpiecznych lub uszkodzeń urządzenia.

Dzieci

 Dzieci nie mogą mieć dostępu do urządzeń

elektrycznych! Nie wolno pozostawiać bez nadzoru

dzieci używających urządzeń elektrycznych. Dzieci

nie zawsze są w stanie prawidłowo rozpoznać

niebezpieczeństwa. Drobne części mogą zostać

połknięte i stanowić zagrożenie życia.

 Przechowuj baterie i akumulatory w miejscu

niedostępnym dla małych dzieci. W razie połknięcia

baterii lub akumulatora konieczna jest

natychmiastowa pomoc lekarza.

 Przechowuj folie z opakowania w miejscu

niedostępnym dla dzieci. Niebezpieczeństwo

uduszenia!

 Urządzenie musi być ustawione w miejscu

niedostępnym dla dzieci. W razie nieprawidłowego

użytkowania mogą wyskoczyć sprężyste elementy i

spowodować obrażenia (np. oczu).

Wprowadzenie

Szanowna Klientko, Szanowny Kliencie,

Dziękujemy za zakup naszego produktu.

To urządzenie spełnia wymogi obowiązujących

dyrektyw UE.

Deklarację zgodności można otrzymać pod adresem:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Aby zachować ten stan i zapewnić bezpieczną

eksploatację, użytkownik musi przestrzegać niniejszej

instrukcji obsługi!

Przed uruchomieniem produktu przeczytaj całą instrukcję

obsługi i przestrzegaj wszystkich zasad bezpieczeństwa!

Wszystkie zawarte w niej nazwy firm i oznaczenia

produktów są zarejestrowanymi znakami towarowymi

odnośnych właścicieli. Wszystkie prawa zastrzeżone.

W razie wątpliwości zwracaj się do instalatora lub

sprzedawcy!

Rozpakowanie

Rozpakowując urządzenie, należy postępować bardzo

delikatnie.

Opakowania i materiały pomocnicze do pakowania

nadają się do recyklingu i powinny być ponownie

wykorzystywane.

Nasze rady

Papier, karton i tektura falista oraz elementy opakowania

z tworzyw sztucznych należy wrzucać do przewidzianych

do tego celu pojemników zbiorczych.

Jeżeli w twoim miejscu zamieszkania nie ma takich

pojemników, materiały te można wyrzucać razem z

innymi odpadami domowymi.

W razie stwierdzenia uszkodzenia oryginalnego

opakowania, sprawdź najpierw urządzenie. W razie

stwierdzenia uszkodzeń urządzenia, odeślij je wraz z

opakowaniem, informując jednocześnie producenta.

Zakres dostawy

 4-kanałowa lub 8-kanałowa nagrywarka cyfrowa HD-

SDI

 Zasilacz sieciowy

 3x kabel sieciowy (DE, UK, AU)

 Kabel SATA i śruby do twardych dysków

 Kabel SATA i śruby do szafki serwerowej

 Mysz USB

 Quickguide

 Instrukcja

 CD

Ogólne informacje

Aby móc prawidłowo używać urządzenia, przeczytaj

starannie tę instrukcję i zachowaj ją do późniejszego

wykorzystania.

Instrukcja zawiera informacje potrzebne do obsługi i

konserwacji nagrywarki. Naprawy urządzenia powierzaj

autoryzowanemu zakładowi specjalistycznemu.

Wprowadzenie

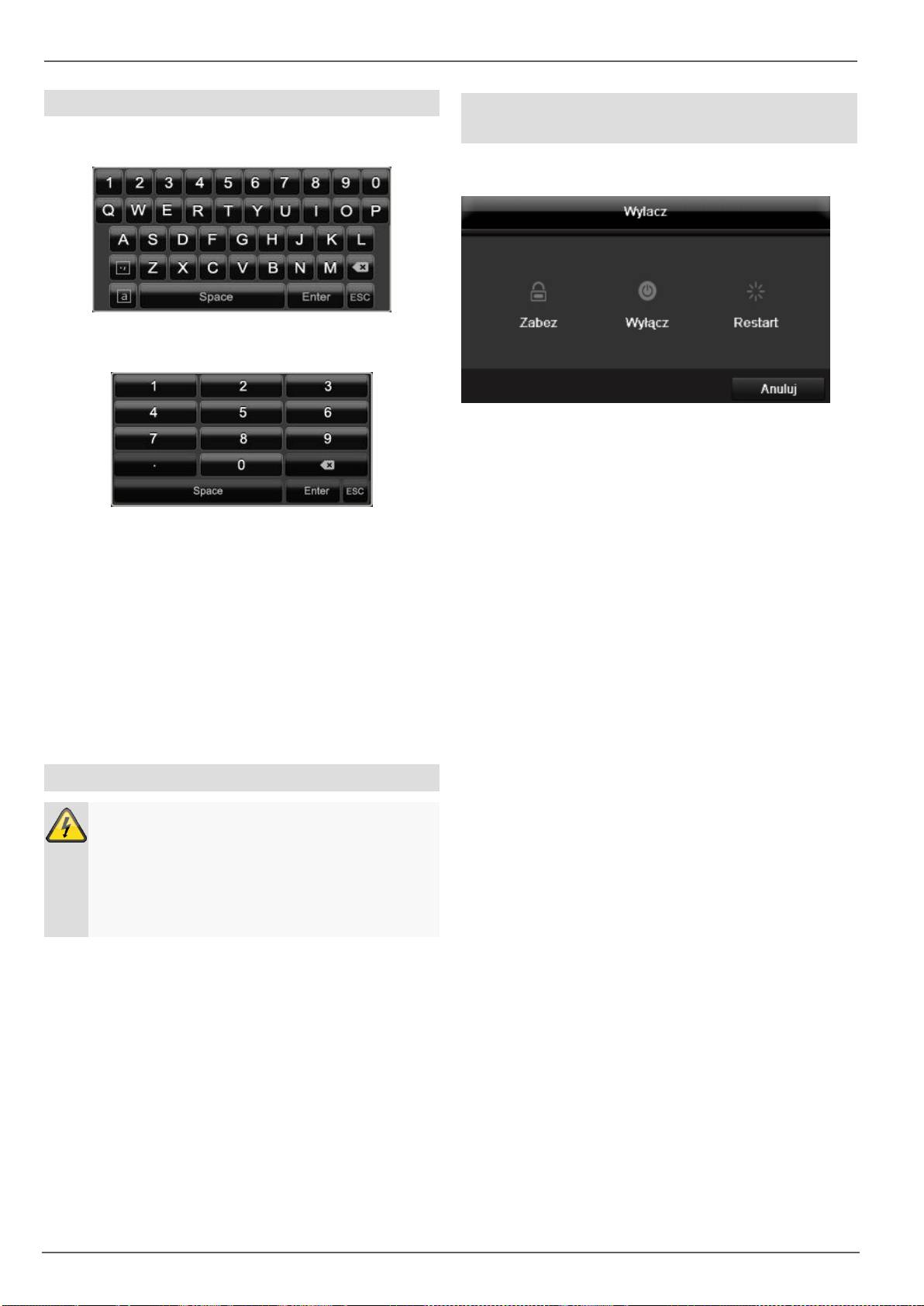

Klawiatura ekranowa

Po kliknięciu myszą tekstowego pola wejściowego

zostanie wyświetlona klawiatura ekranowa.

Przy wprowadzaniu samych liczb wyświetlana jest

następująca klawiatura ekranowa.

Klawisze mają te same funkcje co w klawiaturze

komputerowej.

 Aby wprowadzić znak, kliknij go lewym wskaźnikiem

myszy.

 Aby zakończyć wprowadzanie, kliknij Enter.

 Aby skasować znak przed kursorem, kliknij .

 Aby wybrać małe/duże litery, kliknij a w ramce.

Aktywne ustawienie jest wyświetlane nad klawiaturą.

 Aby przerwać wprowadzanie lub wyjść z pola, kliknij

ESC.

Uruchamianie urządzenia

307

Wyłączanie, blokowanie, restartowanie

urządzenia

W menu głównym kliknij Zamknij. Zostanie wyświetlony

przegląd.

1. W celu wyłączania wybierz opcję Zamknij i

potwierdź pytanie, wybierając Tak. Urządzenie

zostanie wyłączone.

 W trakcie wyłączania nie wciskaj żadnego

przycisku.

 Wyciągnij wtyczkę zasilacza sieciowego.

2. W celu zablokowania systemu kliknij lewy symbol

Wyloguj. Interfejs użytkownika jest zablokowany,

aby przejść do menu, trzeba wprowadzić

identyfikator.

3. Aby zrestartować urządzenie, wybierz prawy symbol

Restart. Urządzenie zostanie zrestartowane.

Włączanie urządzenia

 Podłącz zasilacz sieciowy, aby uruchomić

urządzenie.

Gdy urządzenie jest podłączone do zasilania

elektrycznego, uruchamia się ono automatycznie.

1. W trakcie uruchamiania urządzenie wykonuje auto-

test.

2. Następnie wyświetlany jest Asystent konfiguracji.

Zamknij go, aby przejść do wyświetlania na żywo.

Wskaźniki stanu

Ogólne

Następujące wskaźniki stanu informują o stanie

roboczym

 Diody LED z przodu urządzenia

 Sygnały akustyczne,

 ikony (elementy wskaźnikowe) na monitorze.

Wskaźniki na monitorze

Urządzenie wyświetla datę i czas, nazwę kamery oraz

informację, czy odbywa się zapis.

 Zapis ciągły: „Niebieskie R”

 Zapis po wykryciu ruchu: „Żółte R”

Asystent konfiguracji

Asystent konfiguracji

Konfigurowanie systemu

Asystent konfiguracji pomaga użytkownikowi wykonać

wszystkie wymagane podstawowe ustawienia systemu.

Nagrywarka cyfrowa jest ustawiona do zapisu i

monitorowania.

309

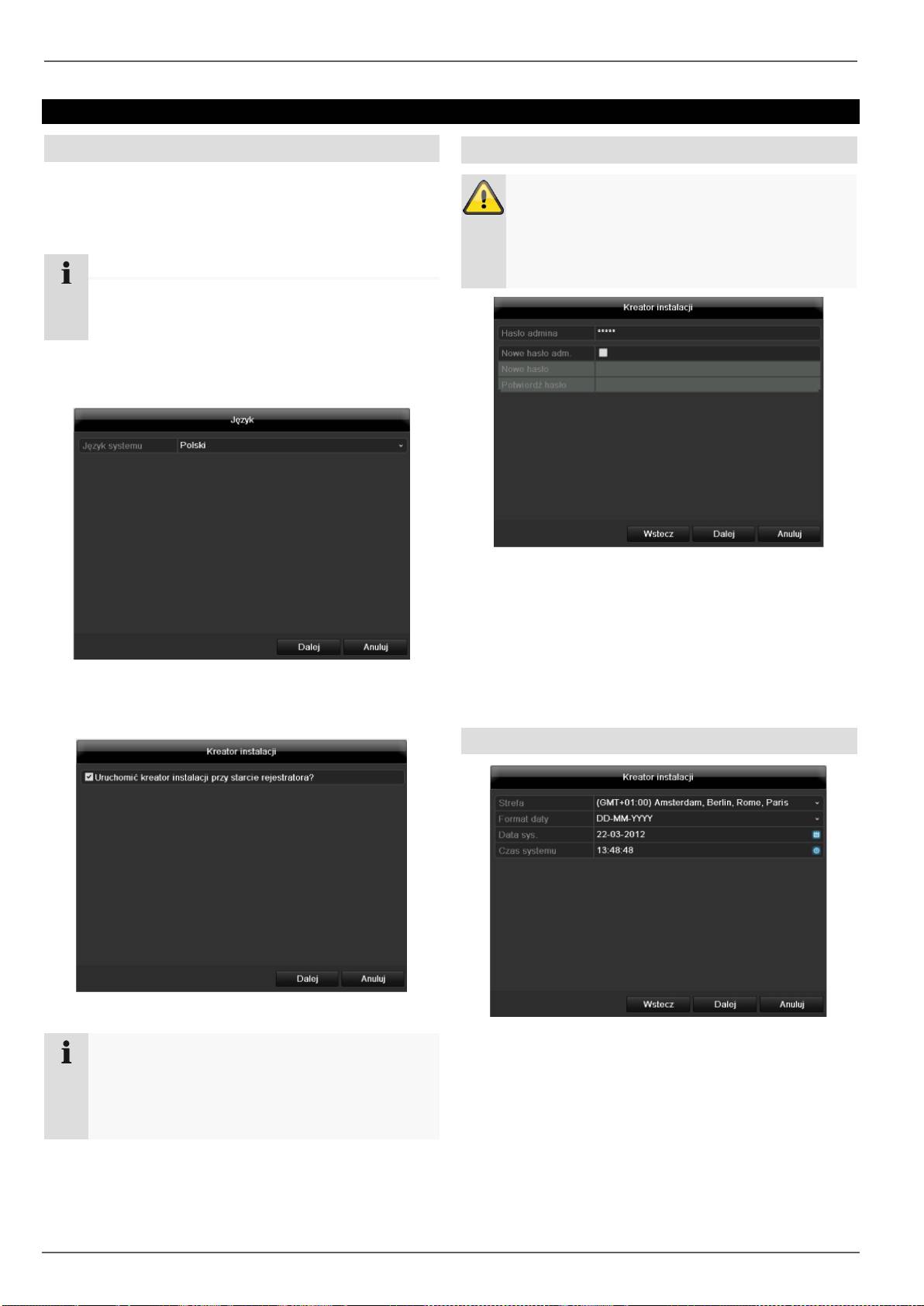

Po pierwszym włączeniu wyświetlany jest wybór języka.

1. Kliknij pole wejściowe i wybierz odpowiedni język z

listy. Aby kontynuować, kliknij Zastosuj. Zostanie

wyświetlane następujące pytanie.

 Kliknij „Następny“, aby uruchomić Asystenta.

Konfigurowanie administratora

1. Kliknij pole wejściowe i wprowadź hasło

administratora.

2. Aby ustalić nowe hasło, uaktywnij „pole wyboru”

przed pozycją Nowe hasło administratora.

3. Wprowadź nowe hasło i potwierdź wprowadzone

hasło w polu poniżej.

4. Kliknij Następny.

Czas i data systemowa

1. Wprowadź czas systemowy - datę i godzinę. Aby

potwierdzić wprowadzone dane, kliknij Zastosuj.

2. Zakończ ustawianie klikając OK i kliknij Dalej.

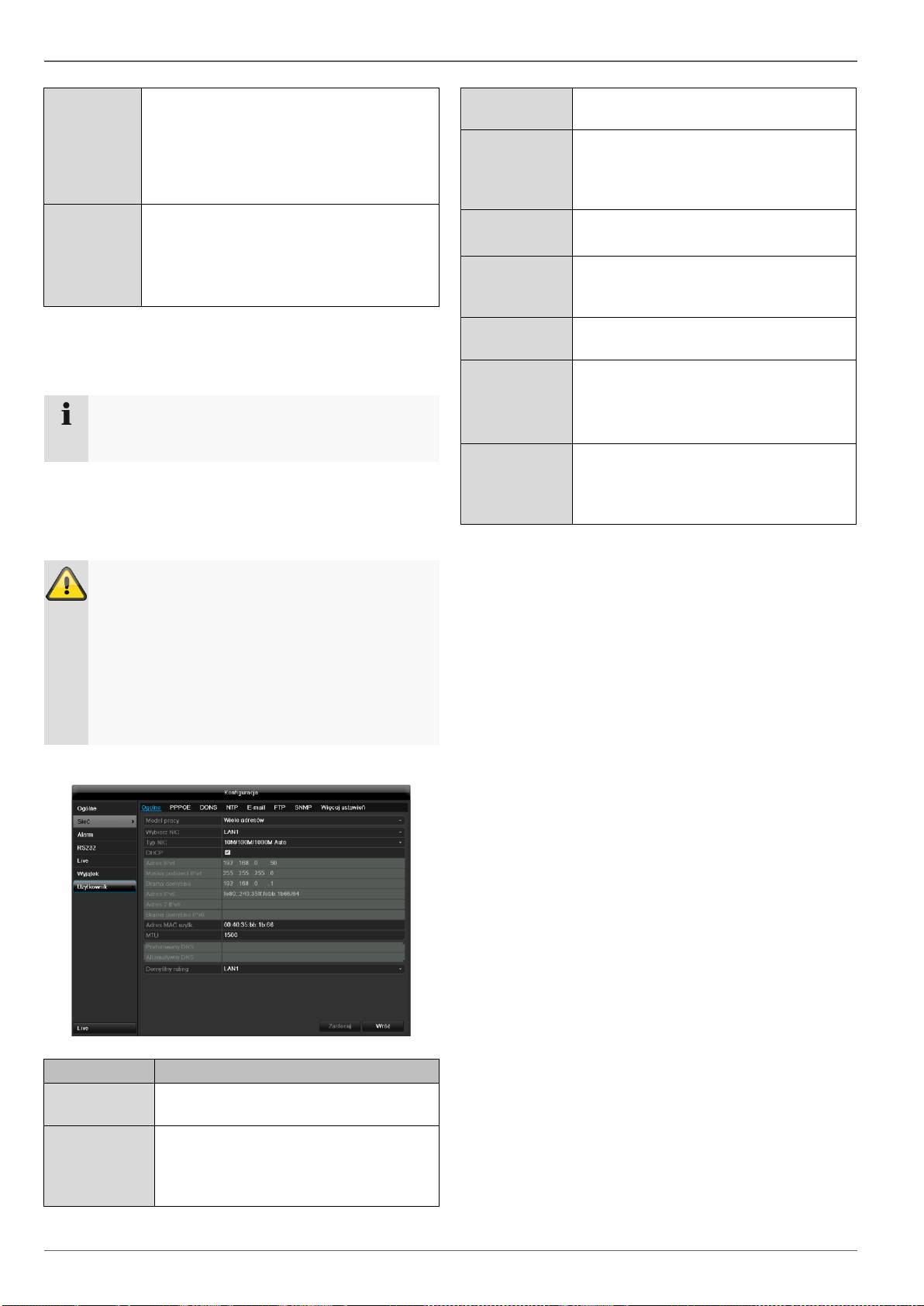

Ustawienia sieci

Zarządzanie twardym dyskiem

1. Aby skonfigurować nowy twardy dysk, uaktywnij „po-

le wyboru“ kliknięciem lewym przyciskiem myszy a

następnie kliknij Inicjalizuj.

1. DHCP aktywny: jeżeli w ruterze sieciowym

skonfigurowana jest funkcja DHCP, uaktywnij „pole

wyboru“ DHCP. Wszystkie ustawienia sieciowe

zostaną wykonane automatycznie.

2. DHCP nieaktywny: wprowadź dane ręcznie (adres

IPv4, maska podsieci IPv4 oraz ustawiona domyślna

brama IPv4 = adres IPv4 rutera). Opcjonalnie można

też wpisać adres serwera DNS, potrzebny do

wysyłania poczty email.

Typowa konfiguracja adresów może wyglądać

następująco.

 Adres IPv4: 192.168.0.50

 Maska podsieci IPv4: 255.255.255.0

 Domyślna brama IPv4: 192.168.0.1

 Preferowany serwer DNS: 192.168.0.1

2. Potwierdź pytanie sprawdzające klikając OK. Twardy

dysk zostanie skonfigurowany do użycia. O

przebiegu operacji informuje słupek postępu.

3. Zakończ ustawianie klikając OK i kliknij Dalej.

Zapis z kamery

1. W pozycji „Kamera“ wybierz kamerę, z której obraz

ma być zapisywany.

2. Uaktywnij pole wyboru „Uruchom zapis“.

3. Wybierz rodzaj zapisu. Można wybrać „Ciągły“ i

„Wykrycie ruchu“. W celu zapisu ruchu należy

aktywować wewnętrzną funkcję kamery -

wykrywanie ruchu.

4. Naciśnij przycisk Kopiuj, aby przenieść to

ustawienie na inne kamery. W tym celu wybierz

kamery wyświetlane w nowym oknie. Kliknięciem

myszy uaktywnij kolejne pole wyboru.

5. Zakończ ustawienie i asystenta konfiguracji, klikając

OK.

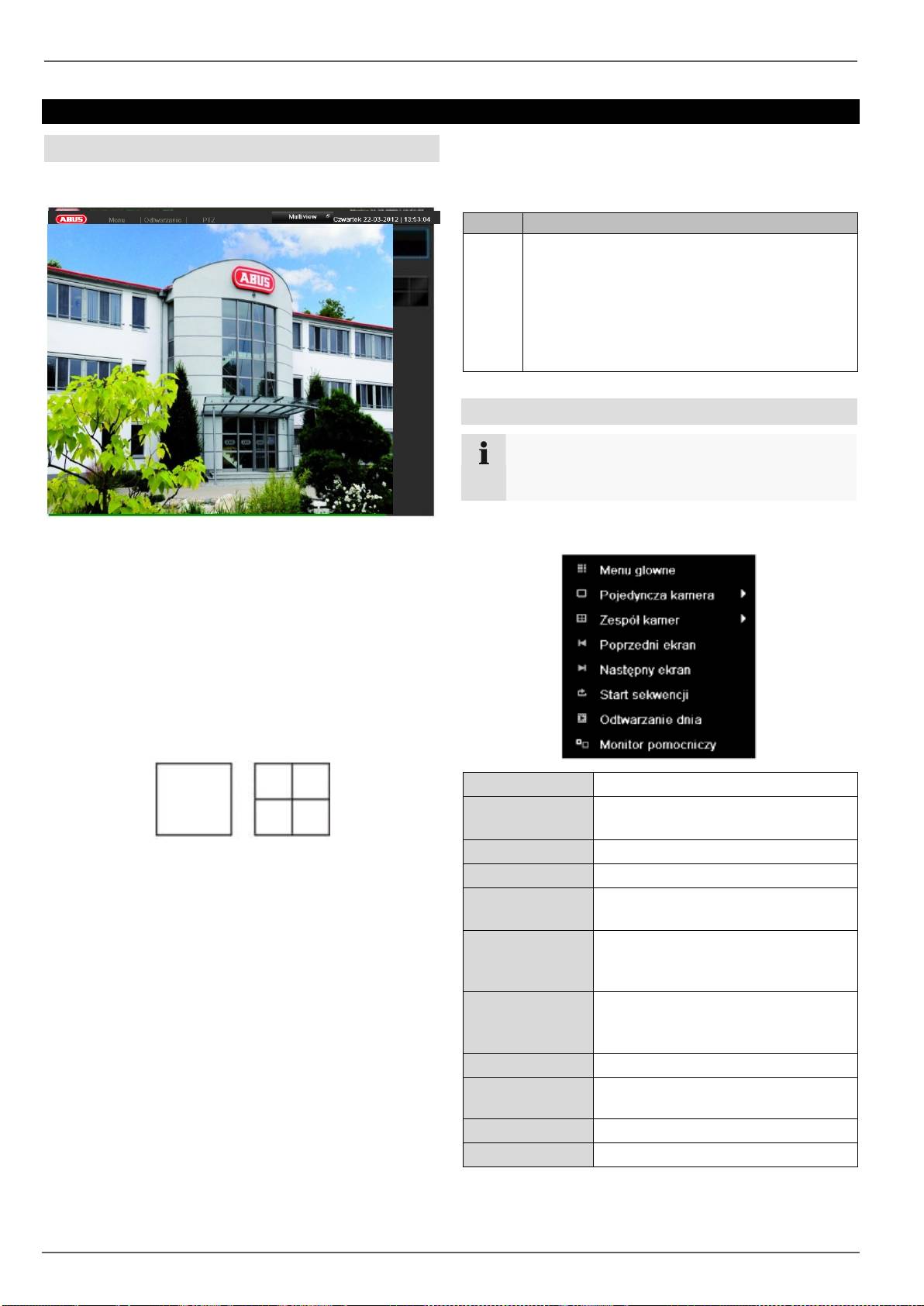

Widok na żywo

Widok na żywo

Przegląd

Symbole stanu

Widok na żywo jest uruchamiany automatycznie po

 Następujące symbole są wyświetlane zależnie od

włączeniu urządzenia.

stanu pracy urządzenia.

Na górnym pasku znajdują się następujące menu.

 Menu główne

 Odtwarzanie i

 PTZ.

Po prawej stronie nagłówka wyświetlana jest data i czas

urządzenia. Na lewo znajduje się widok Multi.

 Aby otworzyć menu wyskakującego okienka z

widokiem Multi, kliknij odpowiedni symbol.

 Aby przełączać różne widoki, kliknij odpowiedni sym-

bol na wyświetlonym pasku wyskakującym.

Na ekranie głównym są wyświetlane sygnały z

podłączonych kamer.

 Podwójnym kliknięciem lewym przyciskiem myszy

można wyświetlić obraz z wybranej kamery w widoku

pełnoekranowym lub powrócić do poprzedniego

widoku.

311

Menu wyskakujące przy obsłudze myszą

Możliwe są następujące ustawienia, strzałka w prawo

wskazuje, że otwiera się submenu do wyboru.

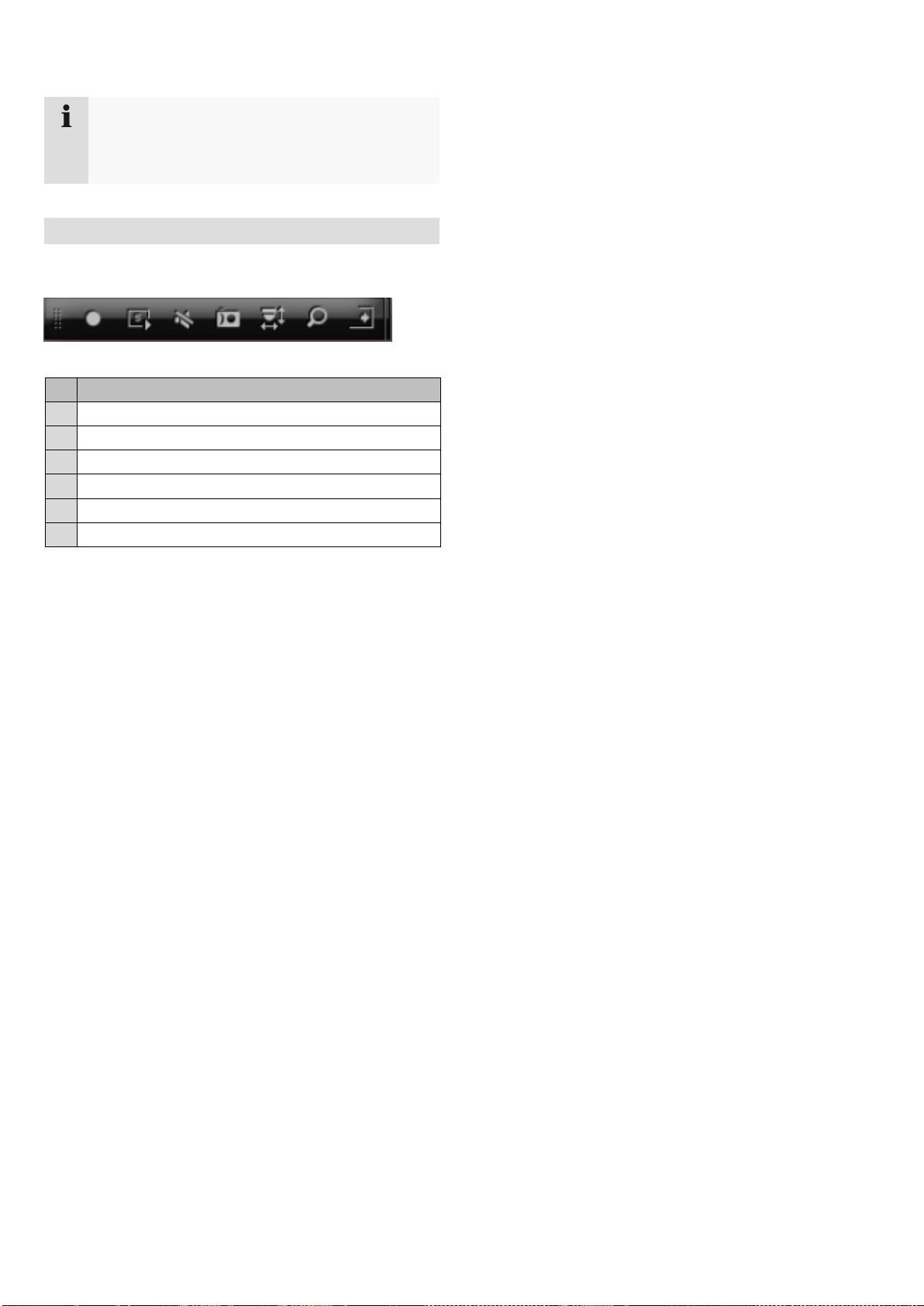

Pasek wyboru na obrazie kamery

Na widoku jednoobrazowym lub widoku Multi kliknij obraz

kamery. Ukaże się pasek wyboru.

(1) (2) (3) (4) (5) (6)

Widok na żywo

Ustawienia

313

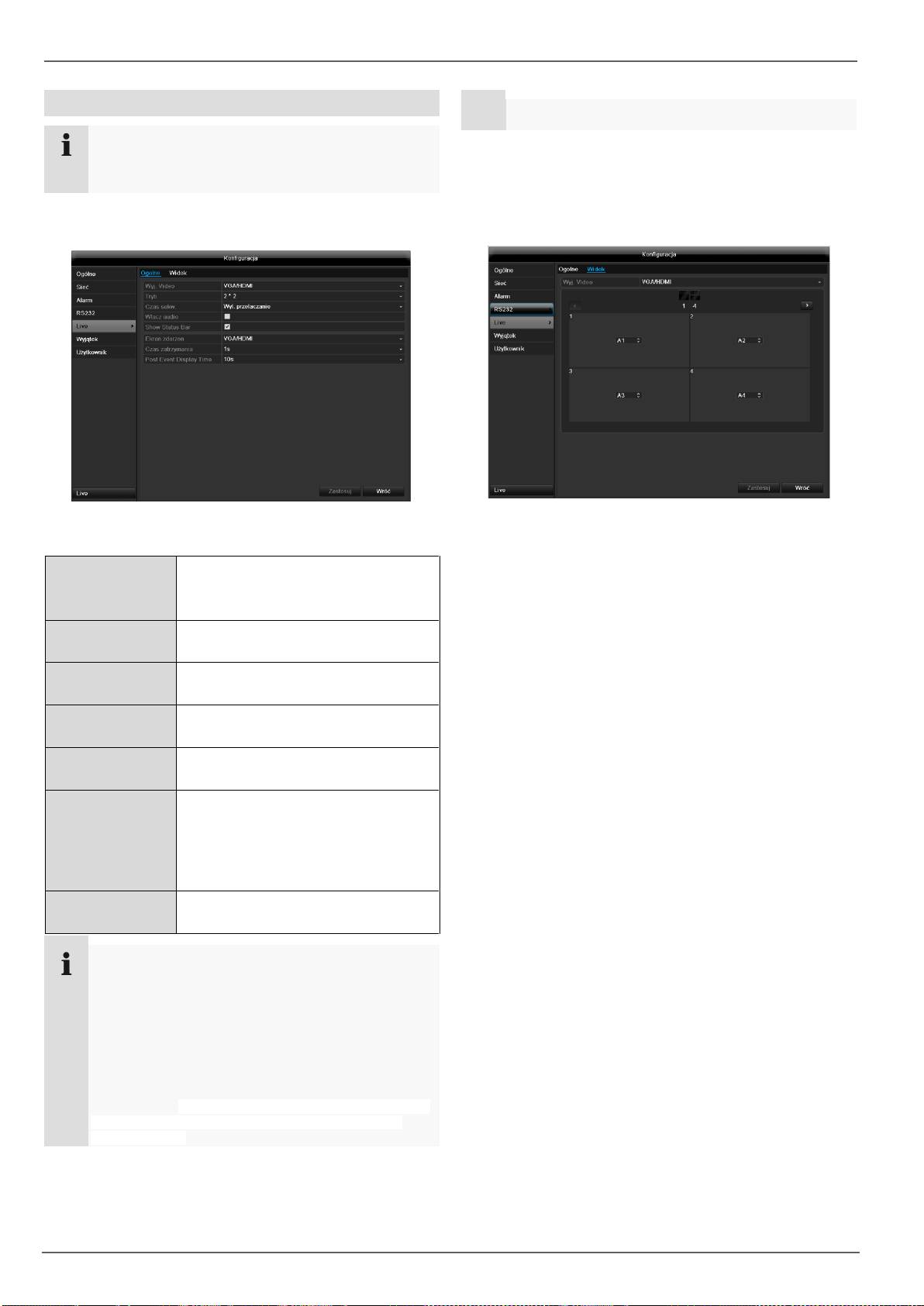

Otwórz główne menu i kliknij Konfiguracja. Następnie

kliknij Obraz na żywo.

Na zakładce Ogólne dostępne są następujące

ustawienia.

Ustawianie wyjścia kamery

W widoku na żywo można ustawić jednocześnie

maksymalnie 8 kamery.

1. Kliknij zakładkę Widok.

2. Wybierz tryb wyświetlania.

 1 x 1

 2 x 2

 1 + 5

 1 + 7

 3 x 3

3. Klawiszami nawigacyjnymi przydziel pożądany

sygnał kamery do każdej części ekranu.

 Ustawienie X oznacza, że oznaczona tak kamera nie

będzie wyświetlana.

4. Kliknij Zastosuj, aby potwierdzić ustawienia.

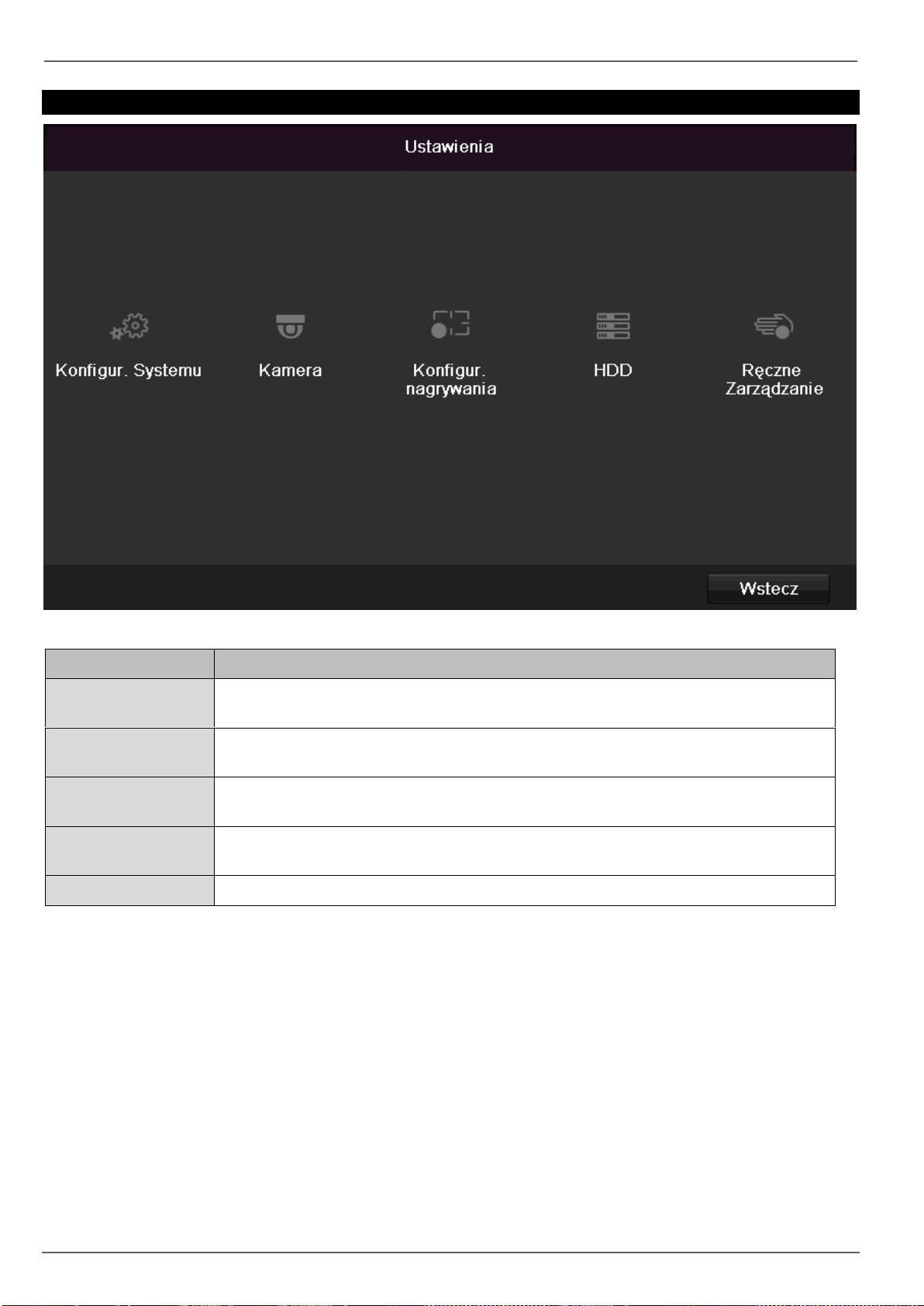

Konfiguracja

320

Budowa sieci

Urządzenie musi być połączone z siecią fizycznie kablem

CAT5, patrz Złącza str. 306.

Można łączyć ze sobą wiele

przełączników/ruterów/punktów dostępowych. Zapory

firewall i inne programy zabezpieczające mogą mieć

negatywny wpływ na sieć.

Konfiguracja sieci
