Установка

Комплект поставки

- Коммутатор Ethernet счетырьмя

- Краткое руководство по

- Адаптер питания

портами 10/100 Мбит/с

установке

Функциональные возможности

Вид спереди

На коммутаторе имеются следующие индикаторы состояния:

5 Port 10/100Mbps Ethernet Switch5 Port 10/100Mbps Ethernet Switch

PowerPower

12345

Link/ActLink/Act

Цвет -

Индикатор

Функция

Операция

Power (Питание) Горит зеленым Питание подается

Не горит Питание не подается

Link/Act 1-5

Зеленый Скорость соединения LAN 100 Мбит/с

(Каждый индикатор

Мигает зеленым Прием и передача данных через соответствующий сетевой порт

соответствует

со скоростью 100 Мбит/с

сетевому порту на

задней панели.)

Оранжевый Ск орость соединения LAN 10 Мбит/с

Мигает оранжевым Прием и передача данных через соответствующий сетевой порт

со скоростью 10 Мбит/с

Задняя панель

На задней панели коммутатора имеются следующие разъемы:

AUTO-MDIX

Порты Функция

Сетевые порты

Используются для подсоединения устройств Ethernet к Коммутатор Ethernet счетырьмя

с 1 по 5

портами 10/100 Мбит/с

65

Перед началом установки

Примечание. Для получения дополнительной информации перейдите в раздел

Support (Поддержка) веб-узла USRobotics по адресу: www.usr.com/support

Примечание: Номер вашей модели 7905A. Обязательно запишите серийный номер,

прежде чем устанавливать Коммутатор Ethernet счетырьмя портами 10/100 Мбит/с.

Серийный номер указан на этикетке, расположенной на нижней панели коммутатора,

и на боковой стороне упаковочной коробки. При обращении в отдел технической

поддержки необходимо будет указать этот номер.

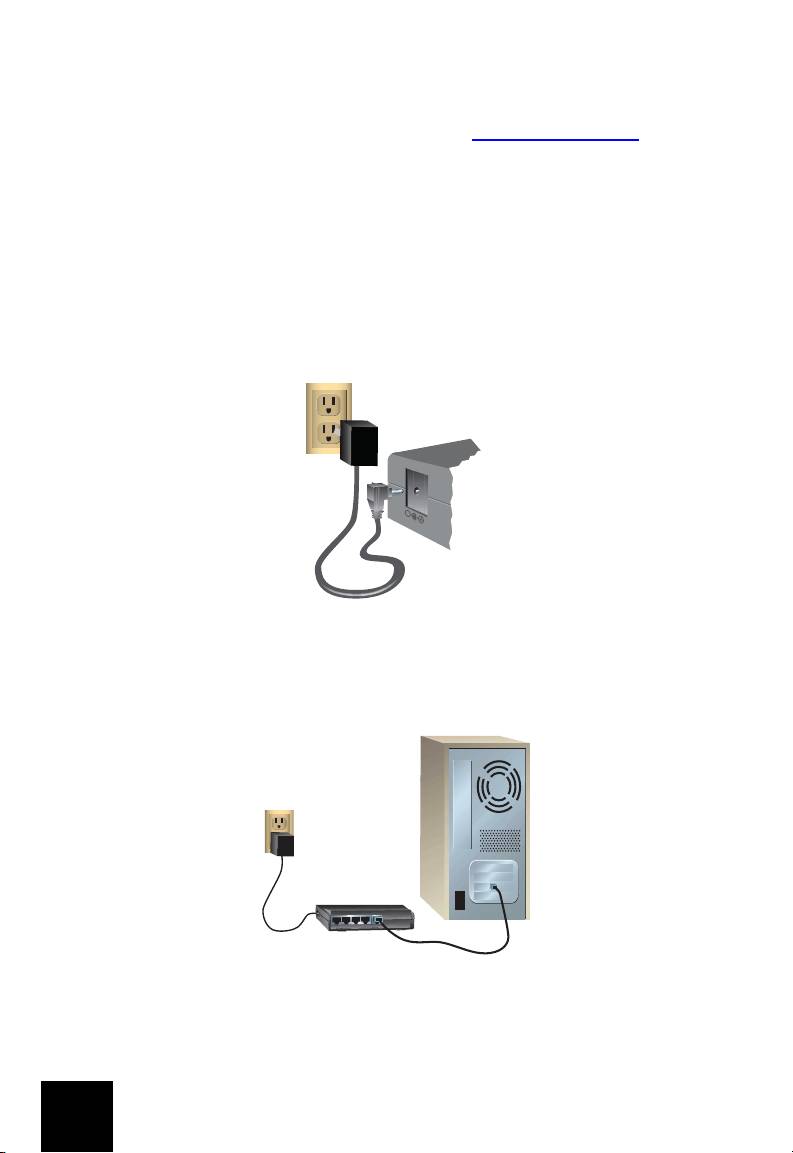

Шаг 1. Подсоедините кабель питания к коммутатору и вставьте

адаптер питания в стандартную электрическую розетку.

Шаг 2. Подсоедините Коммутатор Ethernet счетырьмя портами

10/100 Мбит/с к Ethernet-совместимому устройству.

5

4

3

2

1

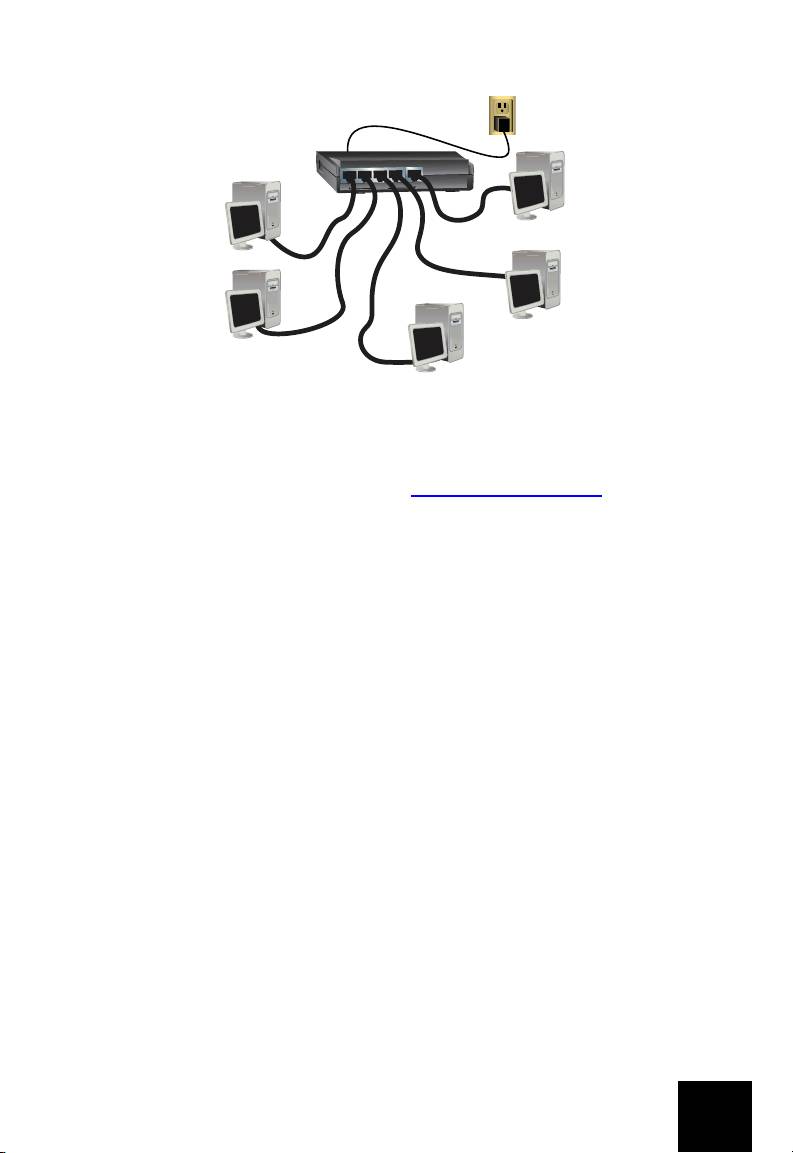

Поздравляем!

Установка коммутатора USRobotics Коммутатор Ethernet счетырьмя

портами 10/100 Мбит/с завершена. При установке соединения с помощью Коммутат ор

Ethernet счетырьмя портами 10/100 Мбит/с загорятся соответствующие индикаторы.

При необходимости повторите этот шаг для четырех дополнительных устройств.

66

5

4

3

2

1

Это одна из многих возможных конфигураций.

Примечание. Для получения сведений о работе в сети см. документацию для

операционной системы.

Зарегистрируйте свое устройство по адресу: www.usr.com/productreg
