USRobotics 5-Port 10/100Mbps Ethernet Switch 7905A: Instalação

Portuguęs

Instalação

Conteúdo da embalagem

- 5-Port 10/100Mbps Ethernet Switch - Manual de Instalação Rápida - Adaptador de corrente

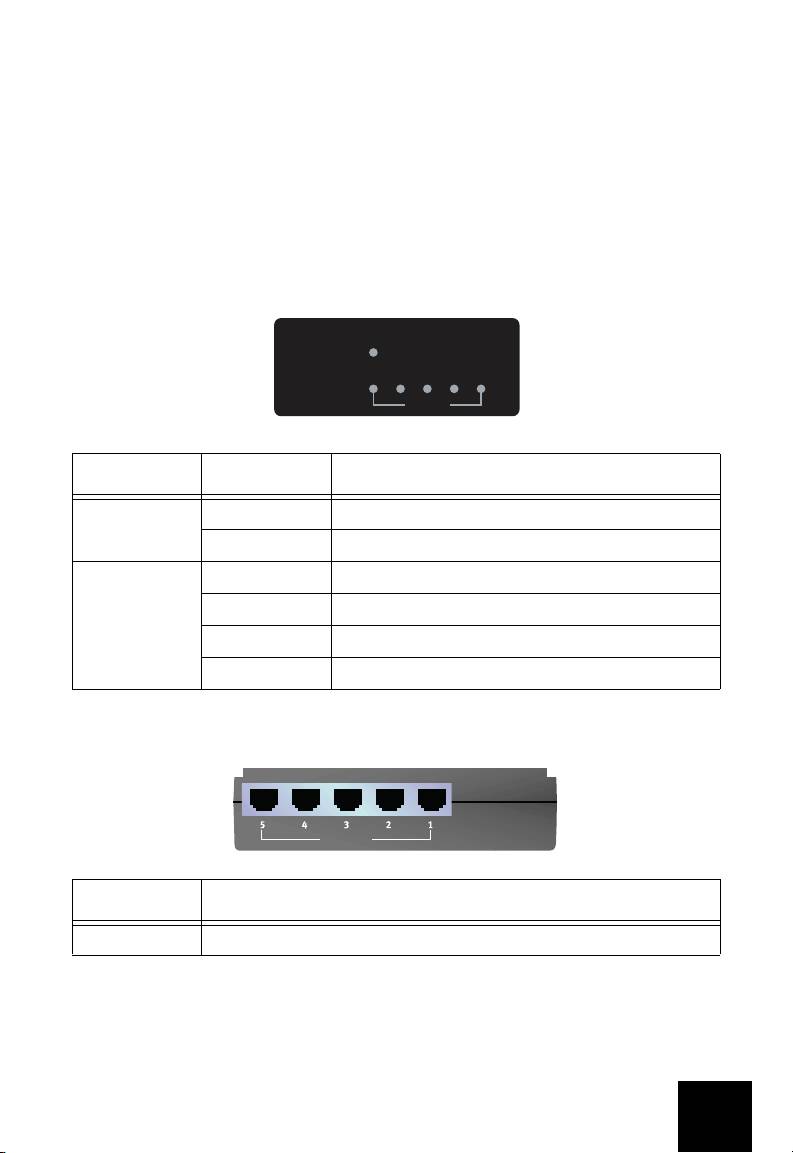

Características físicas

Frente

O comutador com com os seguintes LEDs de estado:

5 Port 10/100Mbps Ethernet Switch5 Port 10/100Mbps Ethernet Switch

PowerPower

12345

Link/ActLink/Act

LED Cor - Acção Função

Power (Alimentation) Verde sólido A receber energia

Desligado Não está a receber energia

Link/Act 1-5

Verde Ligação à LAN de 100 Mbps

(Cada LED

Verde intermitente A enviar e receber dados a 100 Mbps na porta LAN correspondente

corresponde a uma

porta LAN no painel

Laranja Ligação à LAN de 10 Mbps

traseiro.)

Laranja intermitente A enviar e receber dados a 10 Mbps na porta LAN correspondente

Traseira

O painel traseiro do comutador conta com os seguintes conectores:

AUTO-MDIX

Portas Função

Portas LAN 1 a 5 Utilizada para ligar dispositivos Ethernet ao 5-Port 10/100Mbps Ethernet Switch

49

Antes de começar

Nota: Para obter mais informações, também pode consultar a secção Suporte no Web site da

USRobotics em: www.usr.com/support

Nota: O seu número de modelo é 7905A. É muito importante anotar o seu número de série antes

de instalar o 5-Port 10/100Mbps Ethernet Switch. É possível encontrar o seu número de série na

parte inferior do Switch e na parte lateral da embalagem. Se precisar de contactar o nosso serviço

de assistência técnica, precisará deste número para receber assistência.

Passo 1. Ligue o adaptador de corrente ao comutador e, em seguida, ligue

o adaptador de corrente a uma tomada de corrente eléctrica.

Passo 2. Ligue o seu 5-Port 10/100Mbps Ethernet Switch a um dispositivo

com activação Ethernet.

5

4

3

2

1

Parabéns!

A instalação do seu 5-Port 10/100Mbps Ethernet Switch USRobotics está concluída.

À medida que as ligações são estabelecidas com o 5-Port 10/100Mbps Ethernet Switch, os LEDs

correspondentes acendem-se. Repita este passo, conforme necessário, para adicionar até quatro

dispositivos.

50

5

4

3

2

1

Esta é uma das muitas configurações possíveis.

Nota: Para obter informação acerca do funcionamento em rede, consulte a documentação do seu

sistema operativo.

Ou registe o seu produto on-line em: www.usr.com/productreg
