USRobotics 5-Port 10/100Mbps Ethernet Switch 7905A: Instalación

Espańol

Instalación

Contenido de la caja

- 5-Port 10/100Mbps Ethernet Switch - Guía breve de instalación - Fuente de alimentación

Características físicas:

Parte frontal

El conmutador cuenta con los siguientes LED de estado:

5 Port 10/100Mbps Ethernet Switch5 Port 10/100Mbps Ethernet Switch

PowerPower

12345

Link/ActLink/Act

LED Color y estado Función

Power (Alimentación) Verde fijo Recepción de corriente

Apagado Sin recepción de corriente

Link/Act 1-5

Verde Conexión LAN a 100 Mbps

(A cada LED le

Verde intermitente Envío y recepción de datos a 100 Mbps en el puerto LAN correspondiente

corresponde uno

de los puertos LAN

Naranja Conexión LAN a 10 Mbps

situados en la parte

posterior.)

Naranja intermitente Envío y recepción de datos a 10 Mbps en el puerto LAN correspondiente

Atrás

La parte posterior del conmutador cuenta con los siguientes conectores:

AUTO-MDIX

Puertos Función

Puertos LAN del 1 al 5

Se utilizan para conectar dispositivos Ethernet al 5-Port 10/100Mbps Ethernet Switch

33

Antes de empezar

Nota: Si desea obtener más información, consulte la sección de asistencia técnica del sitio Web

de USRobotics en: www.usr.com/support

Nota: El número de este modelo es 7905A. No olvide anotar el número de serie antes de instalar

el 5-Port 10/100Mbps Ethernet Switch. Encontrará el número de serie en la etiqueta de la parte

inferior del dispositivo y en el lateral de la caja. Si alguna vez tiene que llamar a nuestro servicio

de asistencia técnica, le hará falta este número para que le puedan atender.

Paso 1. Conecte la fuente de alimentación al conmutador y enchúfela en una

toma de corriente estándar.

Paso 2. Conecte el 5-Port 10/100Mbps Ethernet Switch a su dispositivo

Ethernet.

5

4

3

2

1

¡Enhorabuena! La instalación del USRobotics 5-Port 10/100Mbps Ethernet Switch ya ha

terminado. Conforme se establezcan las conexiones con el 5-Port 10/100Mbps Ethernet

Switch, se irán encendiendo los LED correspondientes. Repita este paso tantas veces como

sea necesario hasta llegar a cuatro dispositivos adicionales.

34

5

4

3

2

1

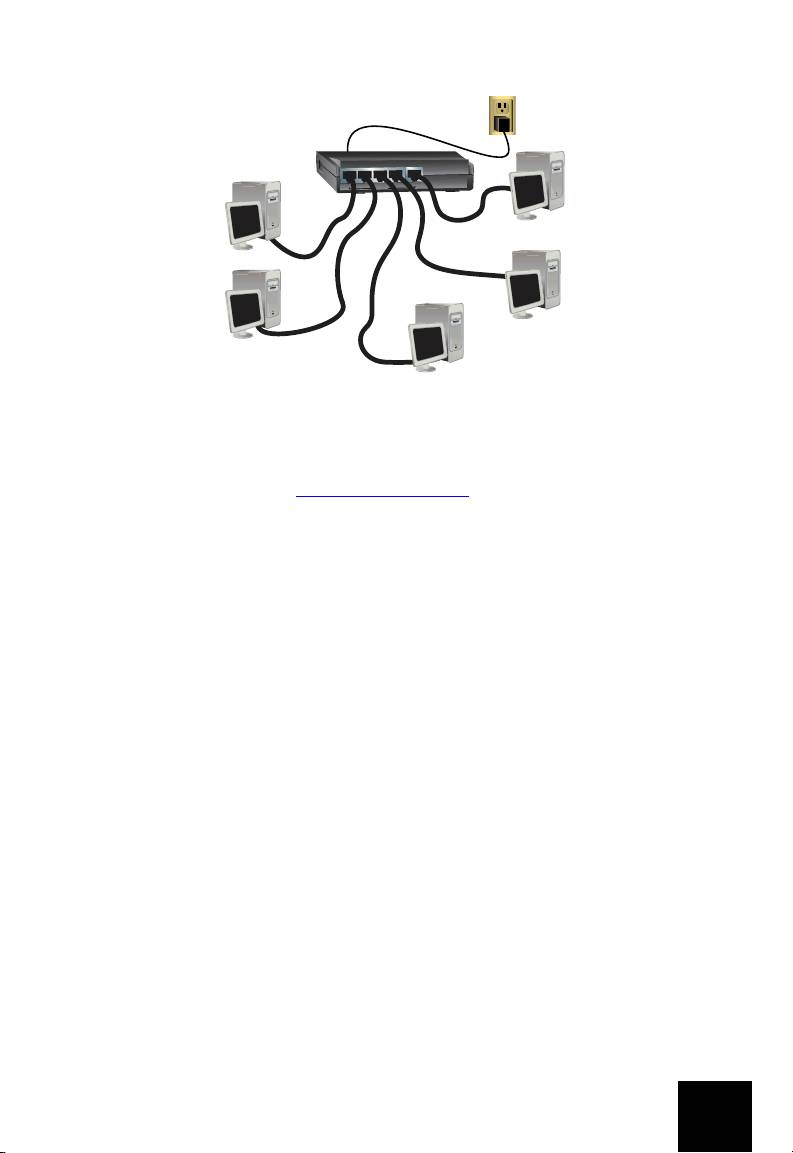

Esta es una de las muchas configuraciones posibles.

Nota: Si desea obtener más información sobre redes, consulte la documentación del sistema

operativo.

Registre su producto en línea en: www.usr.com/productreg
