USRobotics 5-Port 10/100Mbps Ethernet Switch 7905A: Installazione

Installazione: USRobotics 5-Port 10/100Mbps Ethernet Switch 7905A

Italiano

Installazione

Contenuto della confezione

- 5-Port 10/100Mbps Ethernet Switch - Guida all'installazione rapida - Adattatore di alimentazione

Caratteristiche del prodotto

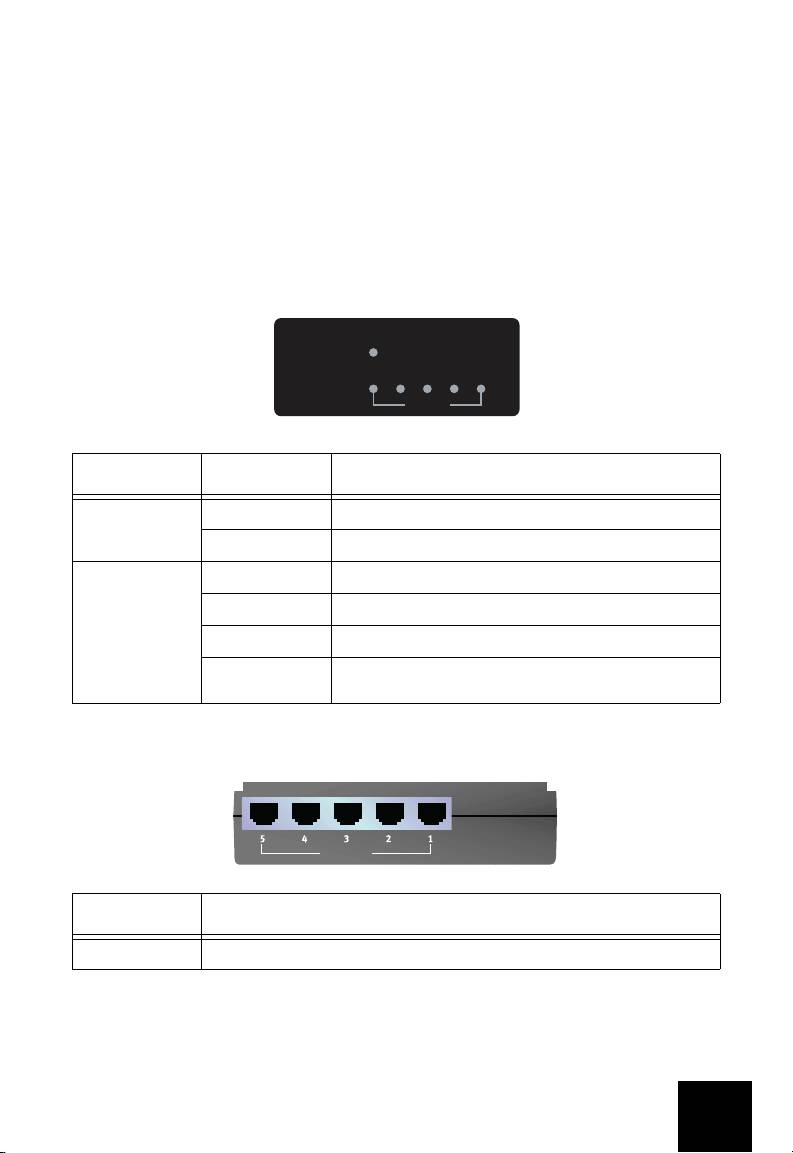

Visuale anteriore

Lo switch presenta i seguenti LED di stato:

5 Port 10/100Mbps Ethernet Switch5 Port 10/100Mbps Ethernet Switch

PowerPower

12345

Link/ActLink/Act

LED Colore - Azione Funzione

Power (Accensione) Verde - Fisso Alimentato

Spento Non alimentato

Link/Act 1-5

Verde Collegamento LAN a 100 Mbps

(Ciascun LED

Verde - Lampeggiante Invio e ricezione dati a 100 Mbps dalla porta LAN corrispondente

corrisponde a una

porta LAN nella parte

Arancione Collegamento LAN a 10 Mbps

anteriore.)

Arancione -

Invio e ricezione dati a 10 Mbps dalla porta LAN corrispondente

Lampeggiante

Indietro

Sul retro dello switch sono presenti i seguenti connettori:

AUTO-MDIX

Porte Funzione

Porte LAN 1-5 Utilizzate per collegare i dispositivi Ethernet a 5-Port 10/100Mbps Ethernet Switch

25

Prima di iniziare

Nota: per maggiori informazioni, consultare la sezione Assistenza del sito Web di U.S. Robotics

all'indirizzo: www.usr.com/support

Nota: il numero di modello è 7905A. È molto importante annotare e conservare il numero di serie

prima dell'installazione di 5-Port 10/100Mbps Ethernet Switch. Il numero di serie è indicato

sull'etichetta inferiore dello switch e sul lato della confezione. Il numero di serie è necessario per

ottenere l'assistenza del supporto tecnico.

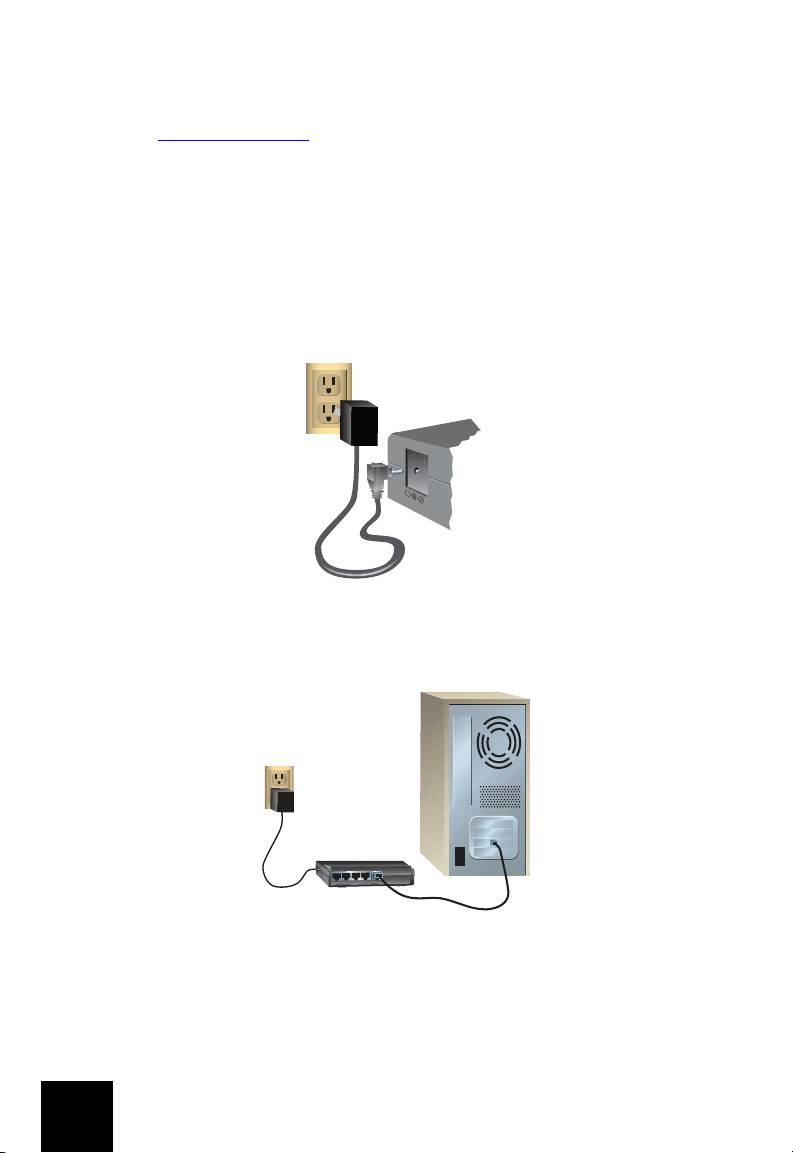

Fase 1. Collegare il cavo di alimentazione allo switch, quindi collegare

l'adattatore di alimentazione a una presa di corrente standard.

Fase 2. Collegare 5-Port 10/100Mbps Ethernet Switch a un dispositivo Ethernet.

5

4

3

2

1

Congratulazioni! L'installazione di USRobotics 5-Port 10/100Mbps Ethernet Switch

è completa. Man mano che verranno stabilite connessioni con 5-Port 10/100Mbps Ethernet

Switch, si accenderanno i relativi LED. Se necessario, è possibile ripetere questa procedura per

un massimo di quattro dispositivi aggiuntivi.

26

5

4

3

2

1

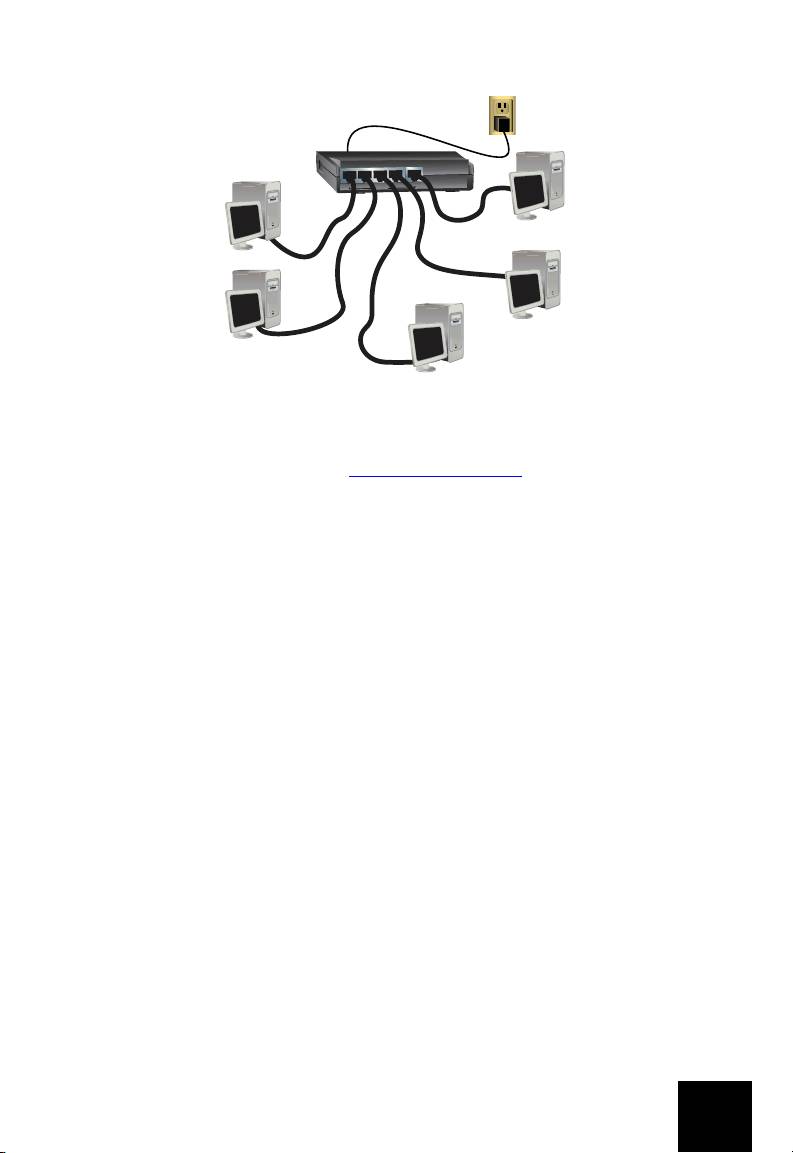

Una delle numerose configurazioni possibili.

Nota: per informazioni sulla rete, consultare la documentazione del sistema operativo.

Registrare il prodotto online all'indirizzo: www.usr.com/productreg
