3. Vue d’ensemble du produit
FR
Panneau Avant :
Panneau Arrière :
Interrupteur
Voyant d’état de l’onduleur
Voyant d’état panne/batterie
(Consultez le tableau des voyants et des
alarmes pour connaître les détails.)
Entrée d’alimentation c.a. avec fusible
Prises de sortie

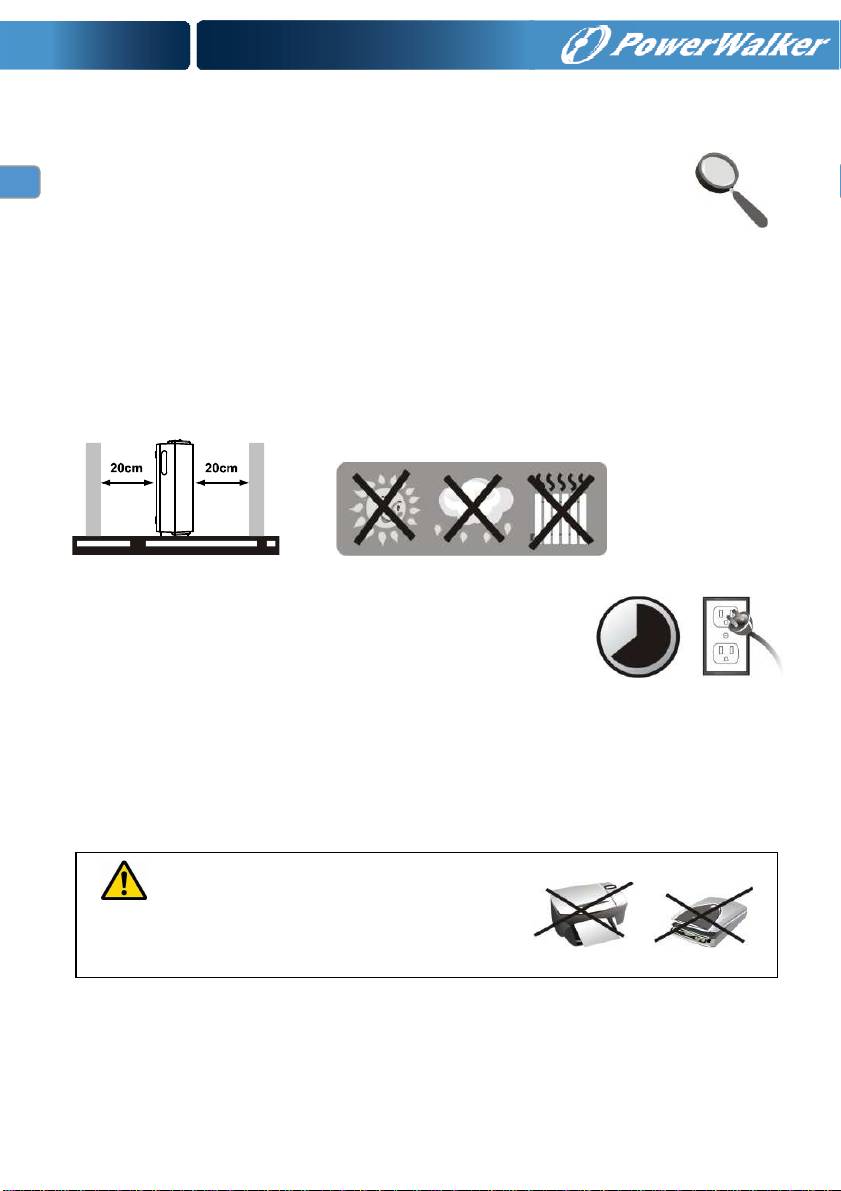

4. Installation et démarrage initial
FR
REMARQUE : examinez soigneusement l’appareil avant de procéder à son
installation. Assurez-vous qu’aucun élément contenu dans l’emballage n’est
endommagé.
I: Conditions de placement et de stockage
Installez l’onduleur dans une zone protégée sans poussière excessive et bien aérée. Maintenez
une distance minimale entre l’onduleur et les autres appareils de 20 cm afin d’éviter toute
interférence. N’utilisez PAS cet appareil dans un lieu où la température et l’humidité dépassent
les limites indiquées. (Voir les caractéristiques techniques.)
II: Branchement sur le secteur et chargement
Avant la première utilisation, branchez le câble d’alimentation dans
une prise murale et allumez l’onduleur pour le charger. Pour
obtenir des résultats optimaux, il est conseillé de charger la
8 heures
batterie pendant au moins 8 heures avant la première utilisation.
III: Connexion des appareils à protéger
Branchez les appareils à protéger sur les prises de sortie situées à l’arrière de l’onduleur. Il vous
suffit ensuite d’allumer l’onduleur, et tous les appareils connectés seront protégés par l’appareil.
ATTENTION : ne connectez JAMAIS d’imprimante
laser ni de scanner à l’onduleur. Vous risqueriez
d’endommager l’appareil.
VI: Allumer et éteindre l’appareil
Pour allumer l’onduleur, appuyez sur l’interrupteur. Pour l’éteindre, appuyez à nouveau sur
l’interrupteur.
5. Tableau des voyants et des alarmes
FR
Situation Voyant Alarme
Mode alimentation secteur Voyant vert allumé Alarme désactivée
Mode batterie Voyant vert clignotant toutes les
Signal sonore toutes les
10 secondes
10 secondes
Batterie faible en mode
Voyant vert clignotant toutes les
Signal sonore toutes les
batterie
secondes et voyant rouge allumé
secondes
Erreur Voyant rouge allumé Signal sonore continu
Alarme de prévention des
Voyant rouge clignotant toutes
Alarme désactivée
surtempératures
les demi-secondes
6. Résolution des problèmes
Vous pouvez résoudre certains problèmes simples en vous référant au tableau ci-dessous :.
Problème Cause possible Solutions
Aucun voyant du panneau
Batterie faible.
avant ne s’allume.
Chargez l’onduleur pendant au moins
8 heures.
Défaillance de batterie.
Remplacez la batterie par une batterie de
même type.
L’onduleur n’est pas allumé.
Appuyez à nouveau sur l’interrupteur pour
allumer l’onduleur.
L’a
larme sonne de façon
continue (sans problème
L’onduleur est surchargé.
de réseau électrique).
Retirez d’abord certains appareils
connectés.
Avant de reconnecter les
appareils, vérifiez que la charge ne dépasse
pas la capacité max. de l’onduleur (voir
caractéristiques techniques).
Défaillance de l’onduleur. Rapportez l’appareil au service client.
L’alarme sonne toutes les 2
secondes (sans problème
Batterie défectueuse.
de réseau électrique).
Remplacez la batterie par une batterie de
même type.
La carte
de chargement est
Rapportez l’appareil au service client.
endommagée.
Lors d’une coupure de
courant, l’alimentation de
secours est de courte
L’onduleur est surchargé. Débranchez certains appareils connectés.
durée.
La tension de la batterie est
insuffisante.
Chargez l’onduleur pendant au moins
8 heures.
Batterie défectueuse.
Cela peut
provenir d’un environnement trop
chaud ou d’une mauvaise utilisation
de la batterie.
Remplacez la batterie par une batterie de
même type.
L’alimentation secteur est
norm
ale mais le voyant
clignote.
Le câble d’alimentation est
débranché.
Rebranchez correctement le câble
d’alimentation.
7. Caractéristiques techniques
Modèle
Power Walker VFD
Power Walker VFD
Power Walker VFD
FR
400 IEC
600 IEC
800 IEC
CAPACITÉ 400 VA / 240 W 600 VA / 360 W 800 VA / 480 W
ENTRÉE
Tension 220/230/240 V c.a.
Plage de tension 180-270 V c.a.
Fréquence 50 Hz
SORTIE
Régulateur de
+/-10%
tension
Temps de transfert Généralement 2-6 ms
Forme d’onde Onde sinusoïdale simulée
BATTERIE
Type et nombre 1 batterie 12 V, 4,5 Ah 1 batterie 12 V, 7 Ah 1 batterie 12 V, 9 Ah
Temps de
8 heures permettent de retrouver 90 % de la capacité
chargement
CARACTÉRISTIQUES PHYSIQUES
Dimensions
228 x 82,5 x 207 mm (sur support vertical)
(P x L x H)
Poids net (kg) 2,2 2,7 3,1
Environnement
Humidité 0-90 %
Température 0-40° C (sans condensation)
