PowerWalker VFD 600 IEC: 

3. Panoramica del prodotto

IT

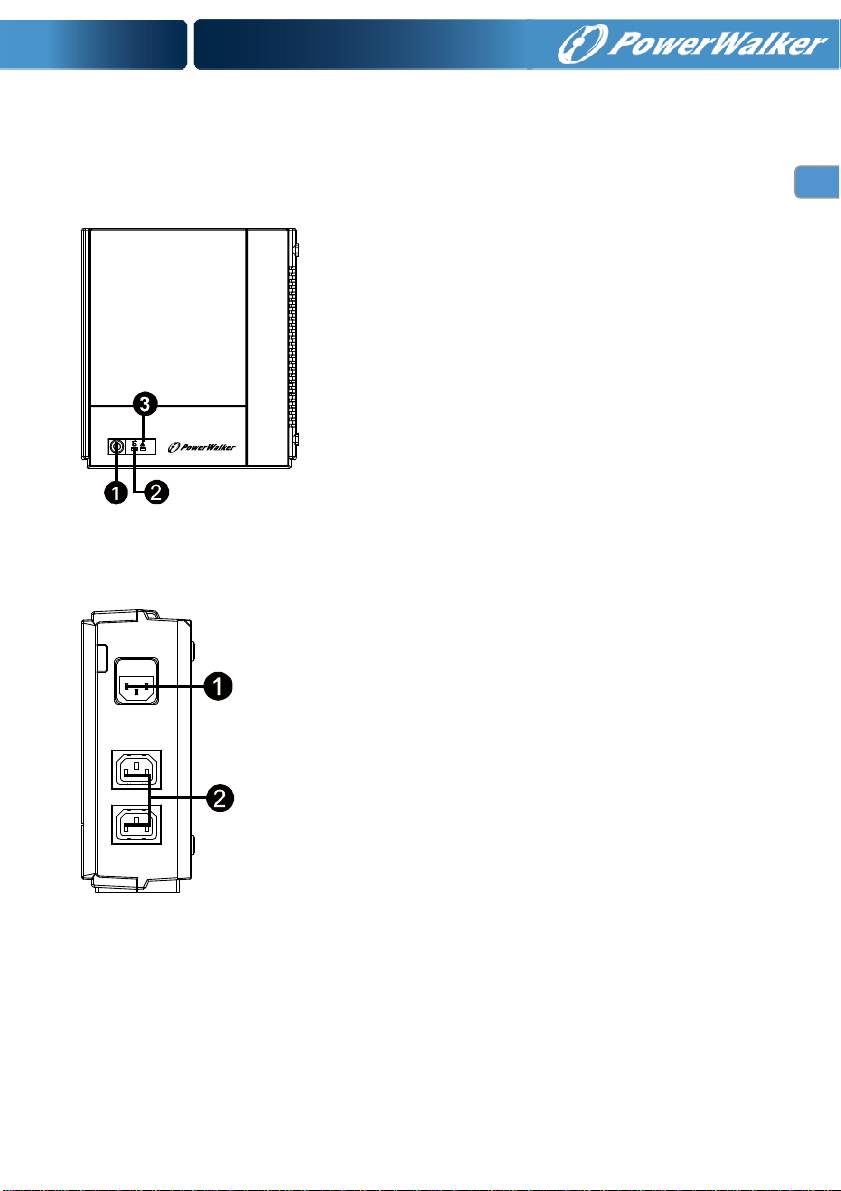

Pannello anteriore:

Pannello posteriore:

Interruttore di alimentazione



Indicatore di stato dell'UPS



Indicatore di stato della batteria/errore

(Verificare la tabella degli indicatori ed allarmi per maggiori

dettagli.)

Ingresso CA con fusibile



Prese di uscita

IT

8 ore

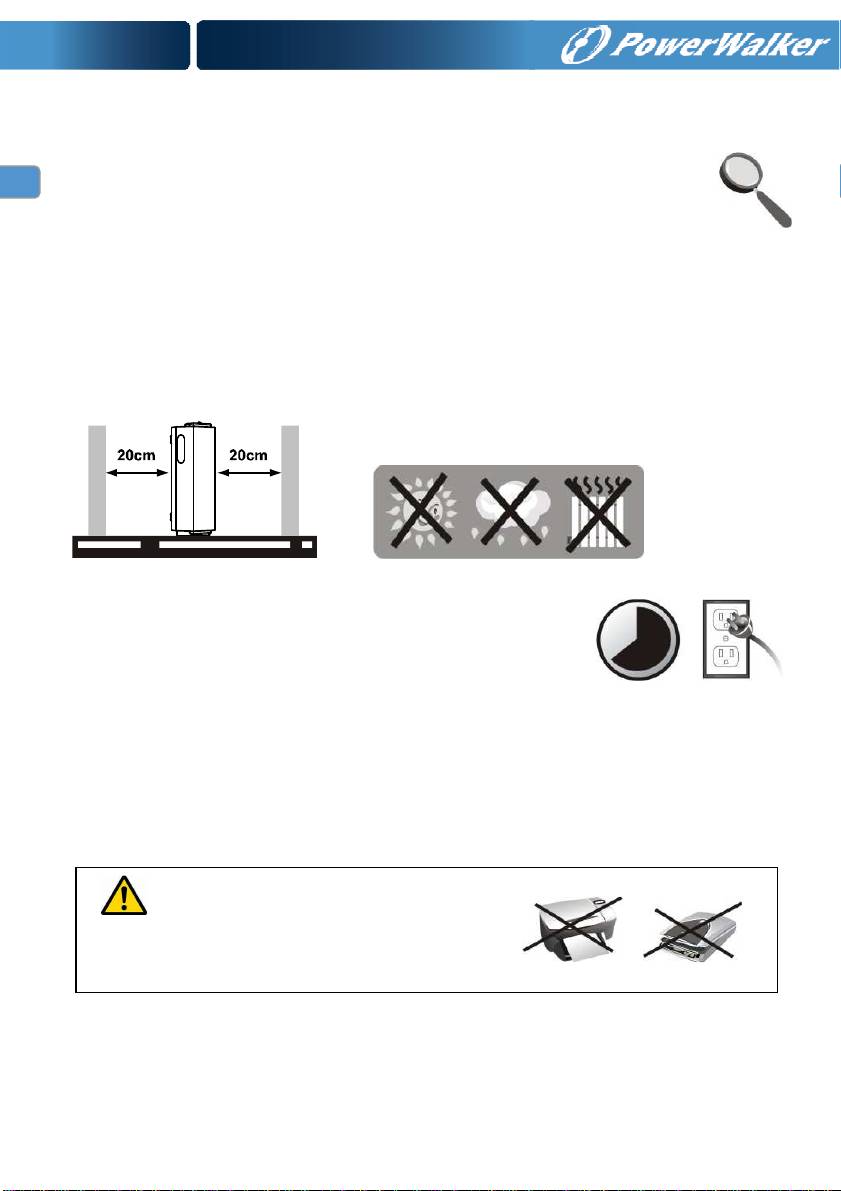

4. Installazione e configurazione iniziale

NOTA: Prima dell’installazione controllare il dispositivo. Assicurarsi che nulla

all’interno della confezione sia danneggiato.

I: Posizionamento & conservazione

Installare l’UPS in un’area protetta, libera da accumuli di polvere e adeguatamente ventilata.

Posizionare l’UPS lontano almeno 20 cm da altri dispositivi per evitare interferenze. NON operare

il gruppo di continuità al di fuori dei limiti di umidità e temperatura specificati. (Verificare le

specifiche di tali limiti.)

II: Collegamento al dispositivo e carica

Prima di utilizzare il dispositivo per la prima volta, collegare il cavo

di alimentazione CA alla presa a muro ed accendere l'UPS per

iniziare la carica. Per ottenere un risultato migliore, si consiglia di

lasciare in carica la batteria per almeno 8 ore la prima volta che la

si utilizza.

III: Collegamento dei carichi

Collegare i carichi alle prese in uscita sul pannello posteriore dell’UPS. Sarà sufficiente accendere

il gruppo UPS perché i dispositivi ad esso collegati risultino protetti.

AVVERTENZA: NON collegare mai una

stampante laser o uno scanner all’UPS. Il dispositivo

potrebbe danneggiarsi.

VI: Spegnimento/accensione del dispositivo

Accendere l’UPS premendo l’interruttore d’alimentazione. Spegnere l’UPS premendo

nuovamente l’interruttore d’alimentazione.

5. Tabella degli indicatori e degli allarmi

IT

Condizioni

Indicatore visivo

Allarme acustico

Modalità CA

LED verde acceso

Spento

Modalità batteria

LED verde lampeggiante ogni 10

secondi

Emette un suono ogni 10

secondi

Carica insufficiente in

modalità batteria

LED verde lampaggiante ogni

secondo e LED rosso acceso

Emette un suono ogni

secondo

Errore

LED rosso acceso

Emette un suono continuo

Allarme per protezione

temperature eccessiva

LED rosso lampeggiante ogni 0,5

secondi

Spento

6.

Risoluzione dei problemi

Consultare la seguente tabella per risolvere problemi di minore entità.

Problema Causa possibile Soluzioni

I LED sul pannello

Batteria scarica. Caricare il dispositivo per almeno 8 ore

anteriore non funzionano.

Batteria non funzionante

Sostituirla con un’altra dello stesso tipo.

L’UPS non si accende Premere nuovamente il pulsante di

accensione per accendere il gruppo di

continuità.

L’allarme suona

L’UPS è sovraccarico. Eliminare il carico non critico. Prima di

continuamente

ricollegare il dispositivo, verificare che il

Quando l’alimentazione di

carico corrisponda alle specifiche dell’UPS.

rete

è normale

Avaria dell’UPS Portare l'unità al centro di assistenza.

Allarme acustico ogni 2

Batteria diffettosa. Sostituirla con un’altra dello stesso tipo.

secondo quando

La scheda di ricarica è danneggiata. Portare l'unità al centro di assistenza.

l'alimetazione di rete è

normale.

In caso di interruzione di

L’UPS è sovraccarico. Eliminare il carico critico.

corrente, il tempo di

La tensione della batteria è troppo

Caricare il dispositivo per almeno 8 ore

backup è ridotto.

bassa.

Difetto della batteria. Può essere

Sostituirla con un’altra dello stesso tipo.

dovuto all’alta temperatura

dell’ambiente operativo o a un

malfunzionamento della batteria.

L’alimentazione di rete è

Il cavo di alimentazione si è

Riconnettere correttamente il cavo di

normale

allentato.

alimentazione.

ma il LED lampeggia.

7. Specifiche

Modello

Power Walker VFD

Power Walker VFD

Power Walker

IT

400 IEC

600 IEC

VFD 800 IEC

POTENZA 400 VA / 240 W 600 VA / 360 W 800 VA / 480 W

INGRESSO

Tensione 220/230/240 VAC

Range di tensione 180~270 VAC

Frequenza 50 Hz

USCITA

Regolazione di tensione +/-10%

Tempo di trasferimento Tipico 2-6 ms

Forma d’onda Onda sinusoidale simulata

BATTERIA

Tipo e numero 12 V / 4,5 AH x 1 12 V / 7 AH x 1 12 V / 9 AH x 1

Tempo di carica 8 ore per recuperare il 90% di capacità

CARATTERISTICHE FISICHE

Dimensioni (PxLxA) 228 x 82,5 x 207 mm (in posizione verticale)

Peso netto (kg) 2.2 2.7 3.1

Condizioni ambientali

Umidità 0-90 %

Temperatura 0-40° C (senza condesa)
