Enermax Revolution87+: Manuel d’utilisateur

19

Manuel d’utilisateur

Chers clients,

Merci d’avoir choisi l’alimentation ENERMAX ! Veuillez lire avec attention ce manuel avant de procéder

à l’installation de l’alimentation.

Nous souhaiterions attirer votre attention sur le fait qu’un ordinateur est fragile, qui demande de respecter

certaines conditions pour fonctionner de façon optimale. Pour éviter tous problèmes et augmenter la durée

de vie de votre système, nous vous suggérons de :



Ne pas placer votre système près d’un radiateur ou de toutes autres sources de chaleur



Ne pas placer votre système près d’une source magnétique



Ne  pas  placer  votre  système  dans  une  pièce  humide,  et/ou  salle,  et/ou  un  environnement  soumis  à

des vibrations



Ne pas exposer votre système à la lumière directe du soleil



Suffisamment refroidir votre système par l’ajout de ventilateurs supplémentaires si nécessaire



Si vous utilisez une rallonge  électrique, assurez-vous qu’elle puisse supporter le courant nécessaire

au bon fonctionnement de tous les appareils connectés. Sinon déportez le branchement des appareils

à forte consommation électrique sur une autre prise murale. Si vous dépassez les capacités de charge

maximale supportées par votre câble électrique, vous risquez de couper l’alimentation.



Si  vous  souhaitez  ajouter  un  onduleur  à  votre  système,  veuillez  à  choisir  la  capacité  Watts/VA

adéquate. Ex.

Modèle d’alimentation  Capacité minimale suggérée pour votre onduleur

ERV550AWT-G

600W / 1000VA

ERV650AWT-G

700W / 1100VA

ERV750AWT-G

900W / 1400VA

ERV850EWT-G

1000W / 1400VA

ERV1000EWT-G

1100W / 1600VA

＊

Si vous souhaitez brancher plusieurs autres appareils à votre onduleur, comme une imprimante

ou un moniteur, veillez à choisir une capacité en courant plus élevée.

＊

Assurez  vous  que  les  capacités  de  votre  onduleur  en  watts  et  VA  soient  suffisante,  sans  quoi

votre  réserve  d’énergie  sera  fortement  réduite  ou  simplement  nulle  en  cas  de  coupure  de

courant.

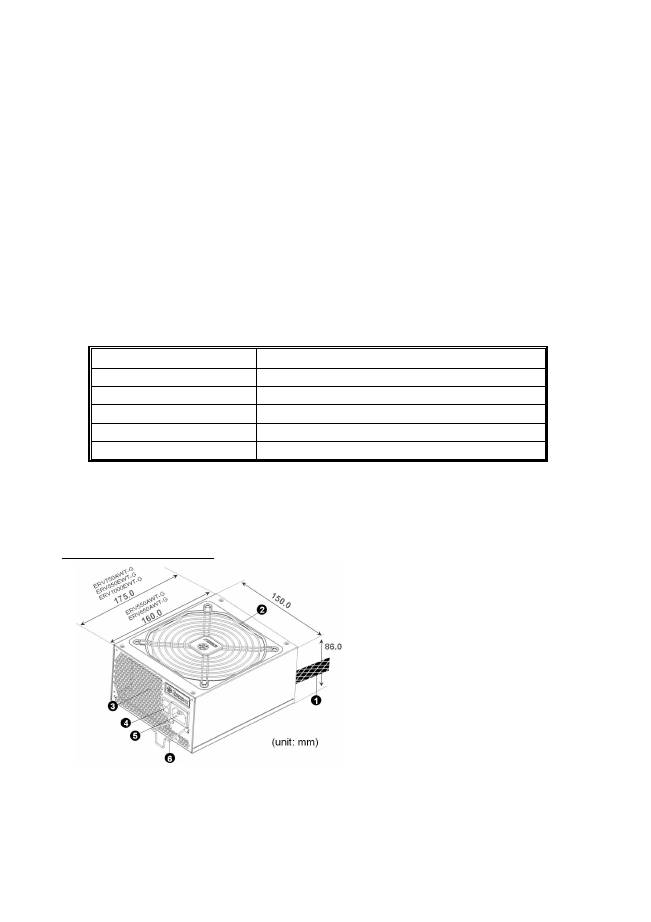

ELEMENTS PRATIQUES

①

Câble de sortie: Veuillez vérifier les

section ‘‘Câbles & Connecteurs’’.

②

Ventilateur.

# 1

③

Ventilation en Nid d’abeille.

 # 1

④

Bouton ON/OFF: (I=ON, O=OFF).

 # 2

⑤

Connecteur AC.

 # 2

⑥

CordGuard.

#3

#1

Pour assurer un refroidissement optimal de votre système, veillez à ne pas obstruer les entrées et sorties d’air

      De l’alimentation.

Cette  alimentation intègre la  fonction  HeatGuard.  Lorsque le  système  est  éteint,  ou  bien  en mode  veille  ACPI

S3/S4,  le  ventilateur  de  l’alimentation  continuera  à  dissiper  la  chaleur  de  votre  système  pendant  30  à  60

secondes, et prolonger la durée de vie du système.

#2

Lors  de  l’assemblage  ou  de  la  maintenance  de  votre  système,  veuillez  débrancher  le  câble  d’alimentation  ou

bien positionner le bouton sur OFF. Ainsi vous pourrez travailler en toute sécurité.

20

#3

Le câble d’alimentation peut se décrocher très facilement. Le système ENERMAX CordGuard permet de fixer

le câble d’alimentation sur l’alimentation, rendant la déconnexion quasi impossible.

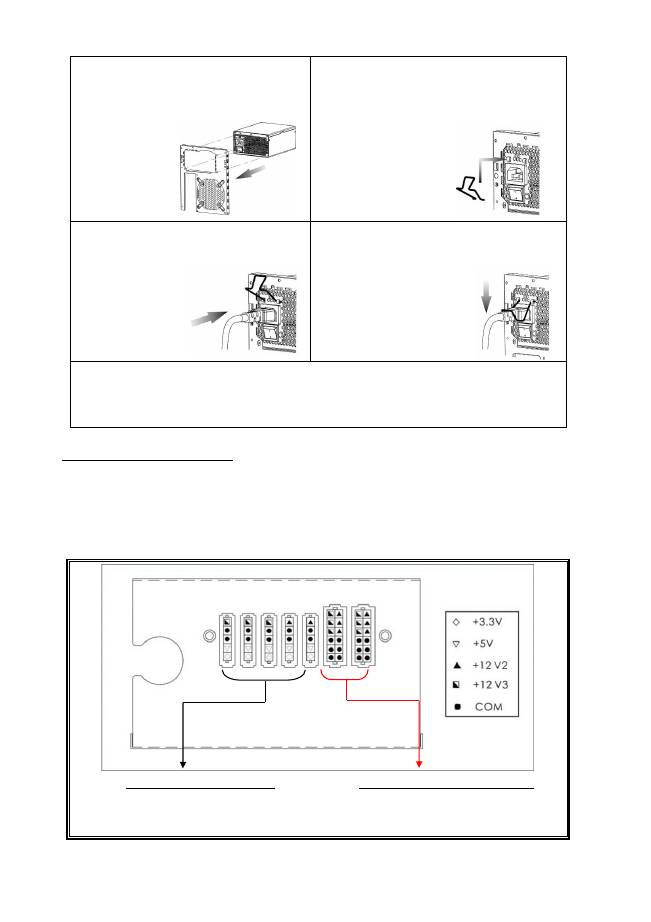

①

Mettre l'alimentation dans le boîtier, et

vous assurer que le bouton est bien sur la

position”O”.

②

Insérer simultanément les deux côtés du

système de fixation CordGuard dans

l’emplacement prévu à cet effet proche du

connecteur d’alimentation.

③

Brancher le câble dans l’alimentation.

④

Refermer le système CordGuard pour

bloquer le câble d’alimentation.

1.

CordGuard  est  compatible  avec  le  câble  A.C.  fourni  avec  l’alimentation  ENERMAX  fonction

CordGuard. Les autres câbles A.C. sont susceptibles d'être incompatibles.

2.

Lorsque vous réalisez des manipulations du système, veuillez retirer le câble d’alimentation de

la prise murale ou mettre l’alimentation en position ‘O’.

CABLES & CONNECTEURS

Tous  les  connecteurs  sont  étudiés  pour  éviter  une  mauvaise  insertion.  Si  vous  ne  parvenez  pas à  insérer

facilement un câble dans un connecteur, veuillez vérifier son sens d’insertion. Ne pas forcer ou modifier

les connecteurs. Cela pourrait endommager votre système ou l’alimentation. La garantie sera annulée.

Veuillez suivre les instructions ci-dessous pour le branchement des câbles modulaires.

(ERV550AWT-G / ERV650AWT-G)

Sockets NOIR 5P (P=broche)

Les sockets noirs fournissent aux câbles

modulaires du 3.3V/5V/12V pour les disques

durs et autres périphériques.

Sockets ROUGES 12P (P=broche)

Les sockets rouges fournissent du 12V aux câbles

modulaires pour les cartes graphiques, CPU et

mémoire.

21

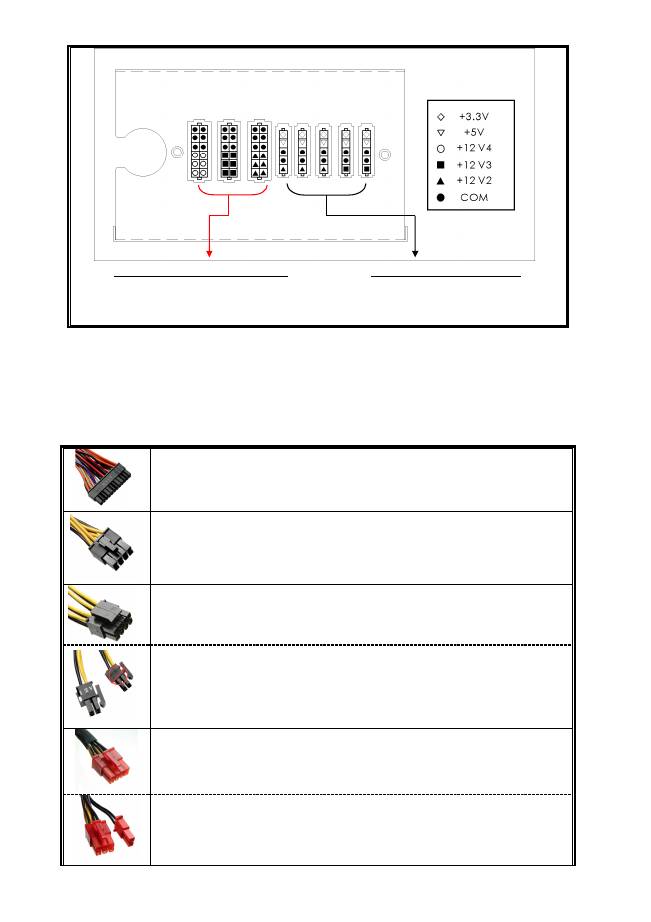

(ERV750AWT-G / ERV850EWT-G / ERV1000EWT-G)

Sockets ROUGES 12P (P=broche)

Les sockets rouges fournissent du 12V aux

câbles modulaires pour les cartes graphiques,

CPU et mémoire.

Sockets NOIR 5P (P=broche)

Les sockets noirs fournissent aux câbles

modulaires du 3.3V/5V/12V pour les disques

durs et autres périphériques.

＊

Ce  produit intègre la  protection  contre  sur-courant  sur  les  rails 12V  mutiple. Si  vous laissez de  nombreux

périphériques consomment la puissance sur un seul rail 12V, il peut déclencher le protection contre sur-courant

et éteindre  le  système. Veilliez  distribuer  les  câble d'alimentation de  certains périphériques ver  d'autres rails

12V pour partager la charge afin d'assurer le stabilité et le sécurité.

 CONNECTOR TYPES

24P Carte Mère

Câble indigène, courant 12V distribué par 12V1

Pour la nouvelle génération de cartes mères serveur et stations de travail

ATX/EEB/CEB

8P CPU +12V

Câble indigène, courant 12V distribué par 12V1 (750/850/1000W)

Pour les serveurs et stations de travail multi-CPU et certaines mono CPU.

4+4P (8P) CPU +12V, en mode combiné

Câble indigène, courant 12V distribué par 12V1

La configuration 8-pins supporte les serveurs et stations de travail multi-CPU et

certaines mono CPU.

4+4P (8P) CPU +12V, en mode séparé

Câble indigène, courant 12V distribué par 12V1

La configuration 4-pins supporte les systèmes mono CPU. Certaines stations de

travail ou serveurs multi-CPU pourraient avoir besoin de ce connecteur 4-pins 12V

supplémentaire.

Veuillez utiliser le connecteur marqué“12V”.

6+2P (8P) PCI Express, en mode combiné

Câble indigène, courant 12V distribué par 12V4 (850/1000W)

La configuration 8-pins supporte les dernières cartes graphiques PCI-E.

6+2P (8P) PCI Express, en mode séparé / 6P PCI Express

Câble indigène, courant 12V distribué par 12V4 (850/1000W)

La configuration 6-pins supporte la plupart des cartes graphiques PCI-E.

22

SATA

# 1

Pour les disques durs/ lecteurs optique SATA/SAS.

4P Molex

# 2

Pour les disques durs/ lecteur optique IDE/SCSI/SAS ou quelques cartes graphiques

AGP.

FDD

Pour lecteur de disquette

#1 Certains disaues dures SATA peuvent accepter une alimentation SATA ou 4P Molex. Utiliser l’un des

deux connecteurs, et JAMAIS les deux en même temps.

#2  Certains  carts  mères  nécessitent  ce  connecteur  pour  partager  le  current  12V  de  connecteur  24-pin

Mainboard  vers  PCI-E.  Si  votre  système  est  équipé  de  plusieurs  cartes  graphiques  haut  de  gamme,

veuillez  branchez  ce  connecteur  à  l’emplacement  prévu  de  la  carte-mère  et  vérifiez  le  manuel  de

celle-ci pour plus de détails.

 CABLES MODULAIRES FOURNIS

Utiliser  uniquement  les  câbles  modulaires  certifiés  par  ENERMAX  et  fournis  avec  l’alimentation.  Les

autres  câbles  pourraient  ne  pas  être  compatibles  et  pourraient  endommager  votre  alimentation,  votre

système, et annuler la garantie.

EMC014-G: 2 x 6+2P (8P) PCI-E 2.0

Câble modulaire pour 1 ou 2 cartes graphiques nécessitant des

connecteurs PCI-E 6P ou 8P.

EMC019-G: 4 x SATA drives

Câble modulaire pour lecteurs SATA/SAS comme les disques

durs et lecteurs optiques.

EMC020-G : 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD

connector

Câble modulaire pour lecteur et autres périphériques

IDE/SCSI/SAS, plus connecteur d’alimentation pour 1 FDD.

EMC021-G: 2 x SATA & 2 x 4P Molex

Câble modulaire pour lecteur et autres périphériques

SATA/SAS/IDE/SCSI.



Les câbles modulaires fournis sont différents suivants les modèles et les pays.



Nous proposons des câbles optionnels. Pour les découvrir, visitez www.enermax.com

A  l’intention  des  intégrateurs:  Si  votre  configuration  nécessite  des  câbles  modulaires  spéciaux,  veillez

contacter votre représentant commercial Enermax.

23



BRANCHER / DEBRANCHER UN CABLE MODULAIRE

Brancher un câble modulaire à l’alimentation

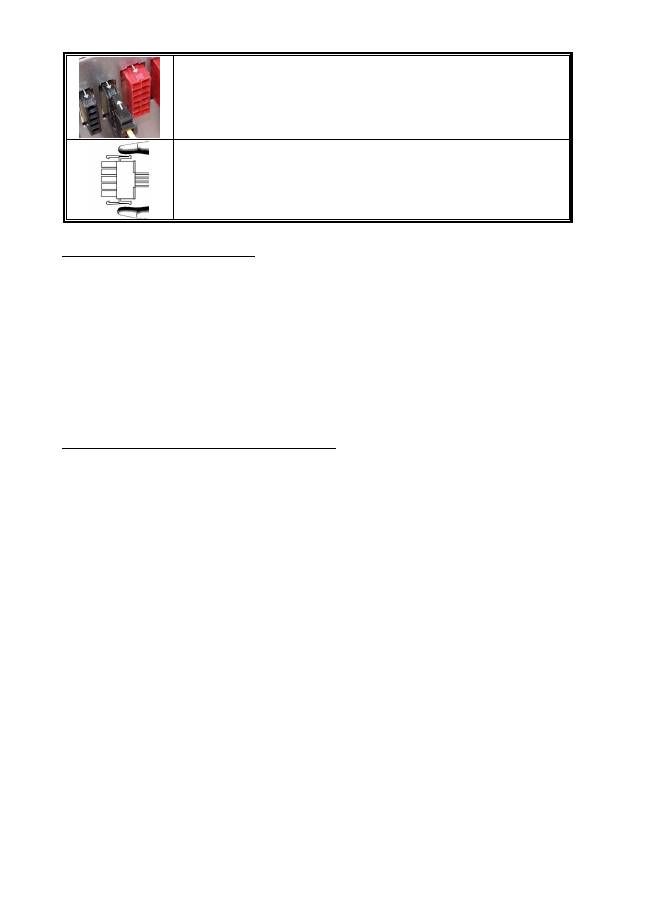

Le connecteur 5P / 12P des câbles modulaires porte une flèche:

Procédez ainsi pour connecter un câble:

1.

Connecteur noir sur socket noir, et rouge avec rouge.

2.

Les flèches blanches se rencontrent.

3.

Ainsi la connexion est possible.

Débrancher un câble modulaire de l’alimentation

Les connecteurs 5P / 12P des câbles modulaires ont deux crochets de sûreté qui

s’accrochent au socket de l’alimentation. Pour retirer le câble, appuyez sur les

deux crochets et tirer doucement.

DEMARRER VOTRE SYSTEME

Avant de démarrer votre système, veuillez vérifier les points suivants:

1.

Le connecteur d’alimentation principal est correctement branché (24P).

2.

Le  connecteur  CPU  +12V  (4P  ou  8P),  et/ou  le  connecteur  4P  Molex  (si  nécessaire)  sont

correctement branchés.

3.

Tous les autres connecteurs nécessaires sont correctement branchés.

4.

Le cordon d’alimentation doit être connecté à la prise électrique murale et à l’alimentation.

5.

Fermer le boîtier de votre système.

6.

Placer  le  bouton  ON/OFF  de  l’alimentation  sur  la  position  ‘ON’  et  votre  système  est  prêt  à

démarrer.

PROTECTION, PRECAUTION ET SECURITE

Cette  alimentation  intègre  plusieurs  protections.  Dans  des  situations  anormales,  celle-ci  s’arrêtera

automatiquement  pour  éviter  tout  danger  pour  vous  et  votre  PC.  Ces  situations  sont  la  plupart  du  temps

liées  à  un  disfonctionnement  d’un  composant  ou  à  une  mauvaise  manipulation.  Dans  ces  circonstances,

merci de suivre les points suivants :

1.

Placer  le  bouton  I/O  de  l’alimentation  sur  la  position  ‘O’,  puis  déconnecter  le  câble

d’alimentation de la prise murale électrique aisément accessible.

2.

Vérifier la température de l’alimentation en la touchant. Si elle est vraiment chaude, cela peut être

dû à un mauvais fonctionnement du ventilateur ou à la mauvaise position de votre PC.

3.

Attendre quelques minutes que l’alimentation refroidisse.

4.

Reconnecter le cordon d’alimentation au mur et à l’alimentation elle-même.

5.

Placer le boutons I/O de l’alimentation sur la position ‘I’ et relancer votre système.

6.

Vérifier si tous les ventilateurs fonctionnent.

7.

Contacter  le  service  technique  de  chaque  composant  qui  vous  semble  être  la  cause  de  ce

problème.

Si vous avez des questions, merci de contacter ENERMAX ou l’un de ses agents à travers le monde.

Les informations contenues dans ce document peuvent être soumises à des modifications sans préavis.

Les informations contenues dans ce document peuvent être soumises à des modifications sans préavis.

©2011  ENERMAX  Technology  Corporation.  All  rights  reserved.  Toute  reproduction,  par  quelque  manière  que  ce  soit,  est

strictement interdite sans l’autorisation écrite de ENERMAX.
