Manual for Fein KBH25
41
sv
sv
Bruksanvisning i original för kärnborrmaskin.
Använda symboler, förkortningar och begrepp.
Symbol, tecken
Förklaring
Berör inte elverktygets roterande delar.
Följ anvisningarna i texten eller grafiken!
Bifogad dokumentation som t.ex. bruksanvisningen och Allmänna säkerhetsanvisningarna ska
ovillkorligen läsas.
Innan beskriven åtgärd vidtas ska stickproppen dras ur nätuttaget. I annat fall finns risk för att
elverktyget vid oavsiktlig start orsakar personskada.
Vid arbetet ska ögonskydd användas.
Vid arbetet ska hörselskydd användas.
Greppområde
Tilläggsinformation.
Försäkrar om att elverktyget överensstämmer med Europeiska gemenskapens direktiv.
Denna anvisning hänvisar till en eventuellt farlig situation som kan leda till allvarliga personska-
dor eller till död.
Denna anvisning varnar för en eventuellt farlig situation som kan leda till personskada.
Kasserade elverktyg och andra elektrotekniska och elektriska produkter ska omhändertas och
hanteras på miljövänligt sätt.
En produkt med dubbel eller förstärkt isolering
Lågt varvtal
Högt varvtal
Skärsprej
Tecken
Internationell enhet
Nationell enhet
Förklaring
P
1
W
W
Upptagen effekt
P
2
W
W
Avgiven effekt
U
V
V
Märkspänning
f
Hz
Hz
Frekvens
n
0R
/min
r/min
Tomgångsvarvtal (Högergång)
n
0L
/min
r/min
Tomgångsvarvtal (Vänstergång)
M...
mm
mm
Mått, metrisk gänga
Ø
mm
mm
Diameter för en rund komponent
mm
mm
Borrdiameter för stål (kärnborr)
mm
mm
Borrdiameter för aluminium (kärnborr)
mm
mm
Borrdiameter (hålsåg)
mm
mm
Gängtapp
kg
kg
Vikt enligt EPTA-Procedure 01/2003
L
pA
dB
dB
Ljudtrycksnivå
Fe
Al
OBJ_BUCH-0000000027-001.book Page 41 Thursday, February 3, 2011 9:12 AM
42
sv
För din säkerhet.
Läs noga igenom alla säkerhetsanvis-
ningar och instruktioner.
Fel som upp-
står till följd av att säkerhetsanvisningarna och
instruktionerna inte följts kan orsaka elstöt, brand
och/eller allvarliga personskador.
Förvara alla varningar och anvisningar för framtida bruk.
Använd inte detta elverktyg innan du noggrant läst
och fullständigt förstått denna instruktionsbok
samt bifogade „Allmänna säkerhetsanvisningar“
(publikationsnummer 3 41 30 054 06 1). Dessa underlag
bör förvaras för senare användning och ska bifogas
elverktyget vid överlåtelse eller försäljning.
Beakta även tillämpliga nationella arbetarskyddsbestäm-
melser.
Avsedd användning av elverktyget:
Handhållen kärnborrmaskin för borrning i metall och
gängskärning med av FEIN godkända insatsverktyg och
tillbehör utan vattentillförsel i väderskyddad omgivning.
Elverktyget får inte användas i ett borrstativ.
Detta elverktyg är även avsett för användning med växel-
strömsgeneratorer som har tillräckligt hög effekt och som
motsvarar standarden ISO 8528 i utförandeklass G2.
Bestämmelserna i denna standard uppfylls i synnerhet
inte om klirrfaktorn överskrider 10 %. I osäkra fall ta reda
på generatorns data.
Speciella säkerhetsanvisningar.
Använd elverktyget med medlevererade stödhandtag.
Det finns risk för personskada om du förlorar kontrollen
över elverktyget.
Håll i elverktyget endast vid de isolerade greppytorna när
arbeten utförs på ställen där insatsverktyget kan skada
dolda elledningar eller egen nätsladd.
Kontakt med en
spänningsförande ledning kan sätta elverktygets metall-
delar under spänning och leda till elstöt.
Se upp för dolt liggande elledningar, gas- och vattenrör.
Kontrollera arbetsområdet t. ex. med en metalldetektor
innan arbetet påbörjas.
Undvik att beröra borrkärnan som centrerborren automa-
tiskt stöter ut efter avslutat arbetsmoment.
En beröring
av den heta eller nedfallande kärnan innebär risk för per-
sonskada.
Säkra arbetsstycket.
Arbetsstycket ligger säkrare i en
uppspänningsanordning än i handen.
Håll stadigt tag i elverktyget.
Höga reaktionsmoment kan
kortvarigt uppstå.
Rikta inte elverktyget mot dig själv, andra personer eller
djur.
Risk finns att vassa eller heta elverktyg orsakar per-
sonskada.
Det är förbjudet att med skruvar eller nitar fästa brickor
och märken på elverktyget.
En skadad isolering skyddar
inte längre mot elstöt. Använd dekaler.
Använd endast tillbehör som speciellt tagits fram eller
godkänts av elverktygets tillverkare.
Användningen
behöver inte vara säker bara för att tillbehöret passar till
elverktyget.
Rengör regelbundet elverktygets ventilationsöppningar
med verktyg som inte består av metall.
Motorns fläkt drar
in damm till motorhuset. Vid kraftig koncentration kan
metalldammet orsaka elektrisk fara.
Kontrollera före start att nätsladden och stickproppen
inte skadats.
Rekommendation: Anslut alltid elverktyget via en jord-
felsbrytare (RCD) med en jordläckageström på högst
30 mA.
Hand-arm-vibrationer
Mätningen av den vibrationsnivå som anges i denna anvis-
ning har utförts enligt en mätmetod som är standardise-
rad i EN 60745 och kan användas vid jämförelse av olika
elverktyg. Den kan även tillämpas för preliminär bedöm-
ning av vibrationsbelastningen.
Den angivna vibrationsnivån representerar elverktygets
huvudsakliga användningsområden. Om däremot elverk-
tyget används för andra ändamål och med andra insats-
verktyg eller inte underhållits ordentligt kan
vibrationsnivån avvika. Detta kan öka vibrationsbelast-
ningen väsentligt under den totala tidsperioden.
För exakt värdering av vibrationsbelastningen under en
bestämd tidsperiod bör hänsyn även tas till den tid
elverktyget har varit avstängt eller gått utan att vara i
verkligt ingrepp. Detta kan minska vibrationsbelastningen
väsentligt under den totala tidsperioden.
Bestäm extra säkerhetsåtgärder för att skydda operatö-
ren mot vibrationernas inverkan, t. ex.: underhåll av
elverktyget och insatsverktygen, att hålla händerna
varma, organisera arbetsförloppen.
L
wA
dB
dB
Ljudeffektnivå
L
pCpeak
dB
dB
Toppljudtrycksnivå
K...
Osäkerhet
a
m/s
2
m/s
2
Vibrationsemissionsvärde enligt EN 60745
(vektorsumma i tre riktningar)
a
h,D
m/s
2
m/s
2
medelvibrationsvärde för kärnborrning i metall
a
h,D
m/s
2
m/s
2
medelvibrationsvärde för borrning med hålsåg
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s
2
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s
2
Bas- och härledda enheter från det Internationella
enhetssystemet
SI
.
Tecken
Internationell enhet
Nationell enhet
Förklaring
OBJ_BUCH-0000000027-001.book Page 42 Thursday, February 3, 2011 9:12 AM
43
sv
Hantering av hälsovådligt damm
Om verktyget används för sågning av vissa material kan
hälsovådligt damm uppstå.
Beröring eller inandning av vissa damm som t. ex. asbest
och asbesthaltigt material, blyhaltig målning, metall, vissa
trädslag, mineraler, silikatpartiklar från stenhaltigt mate-
rial, färglösningsmedel, träskyddsmedel, antifouling för
vattenfordon kan hos personer utlösa allergiska reaktio-
ner och/eller andningsbesvär, cancer, fortplantnings-
skada. Risken vid inandning av damm är beroende av
expositionen. Använd en utsugning som är lämplig för det
damm som bildas, personlig skyddsutrustning och se till
att arbetsplatsen är väl ventilerad. Låt en fackman bear-
beta asbesthaltigt material.
Trädamm och lättmetallsdamm, het blandning av slip-
damm och kemiska ämnen kan under ogynnsamma för-
hållanden antändas eller explodera. Undvik gnistor i
riktning mot dammbehållaren samt överhettning av
elverktyget och slipmaterialet, töm i god tid dammbehål-
laren, beakta materialtillverkarens anvisningar för bear-
betning samt de föreskrifter för bearbetat material som
gäller i ditt land.
Användningsinstruktioner.
Påverka riktningsomkopplaren endast på frånkopplad
motor.
Om strömmen avbryts med motorn igång eller påkopplat
elverktyg ansluts till nätuttaget återstartar inte motorn.
Vid kontinuerlig blockering av insatsverktyget eller över-
belastning stannar motorn automatiskt. Koppla åter på
motorn.
Vrid in centrerborren i verktygsfästet tills den den fjädrar
tillbaka.
Kärnborrning ska helst utföras utan avbrott. För att
avsluta en redan påbörjad och avbruten borrning ska cen-
trerborrningen upprepas.
Byt ut slöa centrerborrar; de får inte efterslipas.
Ta efter varje borrning bort spånen och den urborrade
kärnan.
Spån är vassa och heta!
Skada inte borrens skär vid byte.
När material med flera skikt kärnborras ska kärnan och
spånen tas bort efter genomborrning av varje skikt.
Underhåll och kundservice.
Under extrema betingelser kan ledande damm
samlas i elverktygets inre när metall bearbetas.
Elverktygets skyddsisolering kan försämras.
Blås ofta rent elverktygets inre genom ventilationsöpp-
ningarna med torr och oljefri tryckluft och koppla in en
jordfelsbrytare (FI).
När elverktygets nätsladd skadats måste den ersättas med
en speciellt förberedd nätsladd som FEIN-kundservicen
tillhandahåller.
Följande delar kan du vid behov själv byta ut:
Stödhandtag, insatsverktyg
Garanti och tilläggsgaranti.
Garanti lämnas på produkten enligt de lagbestämmelser
som gäller i aktuellt användningsland. Dessutom lämnar
FEIN en tilläggsgaranti enligt FEIN-tillverkargaranti-
förklaring.
Vid leverans av aktuellt elverktyg kan vissa delar saknas av
de tillbehör som beskrivs eller visas i bruksanvisningen.
Försäkran om överensstämmelse.
FEIN försäkrar under exklusivt ansvar att denna produkt
överensstämmer med de normativa dokument som anges
på instruktionsbokens sista sida.
Miljöskydd, avfallshantering.
Förpackning, skrotade elverktyg och tillbehör ska hante-
ras på miljövänligt sätt.
OBJ_BUCH-0000000027-001.book Page 43 Thursday, February 3, 2011 9:12 AM
44
fi
fi
Alkuperäiset ohjeet - Magneettiporakone.
Symbolit, lyhenteet ja erikoissanasto.
Piktogrammit
Selitys
Sähkötyökalun pyöriviin osiin ei saa koskea.
Noudata viereisen tekstin tai grafiikan ohjeita!
Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti pereh-
dyttävä.
Ennen seuraavaa työvaihetta on pistoke irrotettava pistorasiasta, koska muutoin työkalu saattaa
käynnistyä epähuomiossa itsestään.
Työstön aikana silmät on suojattava laseilla.
Työstön aikana on käytettävä kuulosuojainta.
Kahvapinta
Lisätietoja.
Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktiivien suosituksia.
Teksti varoittaa mahdollisesta vaarallisesta tilanteesta, joka voi johtaa vakavaan työtapaturmaan
tai jopa hengenvaaraan.
Tämä teksti varoittaa mahdollisesta vaarasta, joka voi johtaa työtapaturmaan.
Vanhat, käytöstä poistetut sähkötyökalut ja muut sähkökäyttöiset laitteet on hävitettävä ympä-
ristöystävällisesti johtamalla ne kierrätykseen.
Tuote, jossa on vahvistettu tai kaksoiseristys
Alhainen kierroslukualue
Korkea kierroslukualue
Leikkuuspray
Merkki
Kansainvälinen yksikkö Kansallinen yksikkö
Selitys
P
1
W
W
Ottoteho
P
2
W
W
Antoteho
U
V
V
Nimellisjännite
f
Hz
Hz
Taajuus
n
0R
/min
min
-1
Joutokäyntinopeus (oikeaan)
n
0L
/min
min
-1
Joutokäyntinopeus (vasempaan)
M...
mm
mm
Mitta, metrinen kierre
Ø
mm
mm
Pyöreän kappaleen läpimitta
mm
mm
Poran halkaisija, teräs (magneettijalkaporakone)
mm
mm
Poran halkaisija, alumiini (magneettijalkaporakone)
mm
mm
Poran halkaisija (puukkosaha)
mm
mm
Kierretappi
kg
kg
Paino vastaa EPTA-Procedure 01/2003-tietoja
L
pA
dB
dB
Äänen painetaso
Fe
Al
OBJ_BUCH-0000000027-001.book Page 44 Thursday, February 3, 2011 9:12 AM
45
fi
Työturvallisuus.
Lue kaikki turvallisuus- ja muut
ohjeet.
Turvallisuusohjeiden laimin-
lyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vaka-
vaan loukkaantumiseen.
Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta
varten.
Sähkötyökalun saa ottaa käyttöön vasta sitten, kun
ensin on perehdytty käyttöohjeeseen sekä oheisiin
yleisiin turvaohjeisiin (julkaisunumero
3 41 30 054 06 1) niin, että niissä annetut ohjeet tulevat
ymmärretyiksi. Säilytä kyseiset dokumentit vastaisuuden
varalta ja anna ne mukaan, mikäli laite luovutetaan toisen
käyttöön tai myydään eteenpäin.
Niiden ohella on noudatettava voimassa olevia lakisäätei-
siä työturvallisuusmääräyksiä.
Sähkötyökalun käyttökohteet:
Magneettijalkaporakone käsivaraiseen metallin porauk-
seen ja kierteiden leikkaamiseen säältä suojatuissa tiloissa
ilman vesijäähdytystä. Koneessa saa käyttää vain FEIN:in
hyväksymiä työkaluja ja lisätarvikkeita.
Porakonetta ei saa käyttää poraustelineessä.
Tämä sähkötyökalu soveltuu myös käytettäväksi yhdessä
teholtaan riittävän vaihtovirtageneraattorin kanssa, joka
vastaa standardia ISO 8528, rakenneluokka G2. Ko. stan-
dardin vaatimuksia ei täytetä, mikäli nk. särökerroin on yli
10 %. Epäselvissä tapauksissa on hyvä ottaa selvää käyte-
tyn generaattorin ominaisuuksista.
Erityiset varotoimenpiteet.
Käytä laitteen mukana toimitettuja lisäkahvoja.
Jos laite
luiskahtaa otteesta, seurauksena voi olla tapaturma.
Tartu laitteeseen sen eristetyistä kahvapinnoista, jos teet
töitä kohteissa, joissa työkalu saattaa osua rakenteissa
piilossa oleviin sähköjohtoihin tai itse laitteen verkkojoh-
toon.
Jos laite osuu jännitteelliseen johtoon, sen metalliset
osat saattavat johtaa sähköä, mistä on seurauksena sähkö-
isku.
Varo rakenteissa olevia sähköjohtoja ja kaasu- ja vesi-
putkia.
Tarkasta ennen töiden aloittamista työkohde
esim. metallinilmaisimella.
Varo ulossinkoavaa lastujätettä, jonka koneen keskiötap-
pi sylkäisee ulos automaattisesti porausvaiheen päät-
teeksi.
Lastujäte on kuumaa ja voi aiheuttaa
palovammoja.
Varmista työkappaleen asento.
Kun työkappale kiinnite-
tään sopivaan työpenkkiin, sitä on parempi käsitellä kuin
käsin kiinni pidettäessä.
Pidä työkalua tukevassa otteessa.
Reaktiomomentit voi-
vat lyhytaikaisesti olla erittäin korkeat.
Sähkötyökalua ei saa suunnata suoraan itseen, muihin
henkilöihin tai eläimiin päin.
Terävistä tai kuumentu-
neista työkaluista aiheutuu tapaturman vaara.
Sähkötyökaluun ei saa kiinnittää kilpiä tms. poraamalla
tai niittaamalla.
Jos koneen eristystä vioitetaan, seurauk-
sena voi olla sähköiskun vaara. Suositamme tarrakiinnit-
teisiä kilpiä.
Käytä ainoastaan lisävarusteita, jotka ovat joko sähkö-
työkalun valmistajan alkuperäisosia tai muutoin valmis-
tajan hyväksymiä.
Vaikka jokin vierasvalmisteinen
lisävaruste sopisikin sähkökoneeseen, se ei välttämättä
ole turvallinen käyttää.
Työkalun ilmanottoaukot on puhdistettava säännöllisesti
sopivin apuvälinein (metallisia työkaluja ei saa käyttää).
Puhallin imee pölyä moottorin rungon sisään.
Jos metalli-
pitoista pölyä pääsee kerääntymään liikaa, siitä koituu säh-
köiskun vaara.
Tarkasta liitäntäjohdon ja pistokkeen kunto, ennen kuin
otat koneen käyttöön.
Suositus: Käytä sähkökoneen kanssa aina vikavirtasuoja-
kytkintä (PRCD-K), jonka nimellistoimintavirta on 30 mA
tai sitä pienempi.
Käsiin ja käsivarsiin kohdistuva tärinä
Tässä ohjeessa ilmoitettu värinätaso on mitattu standar-
din EN 60745 mukaista mittausmenetelmää noudattaen ja
sitä voidaan soveltaa verrattaessa sähkötyökalujen arvoja
keskenään. Arvoa voidaan soveltaa myös arvioitaessa
alustavasti värinästä aiheutuvaa kuormitusta.
Ilmoitettu värinätaso vastaa sähkötyökalun pääasiallisia
käyttösovelluksia. Mikäli sähkötyökalua käytetään muihin
tarkoituksiin tai siinä käytetään muita lisätarvikkeita tai
mikäli työkalun huolto on puutteellinen, värinätaso saat-
taa poiketa tässä ilmoitetusta. Siinä tapauksessa värinätaso
voi nousta selvästi koko työkohteessa.
Värinätason tarkan arvioinnin kannalta on tärkeää ottaa
huomioon myös ne ajat, jolloin sähkötyökalu on kytketty
pois päältä sekä ajat, jolloin työkalu on käynnissä, mutta
sillä ei työstetä materiaalia. Siinä tapauksessa värinätaso
voi nousta selvästi koko työkohteessa.
L
wA
dB
dB
Äänitaso
L
pCpeak
dB
dB
Äänen painetason huippuarvo
K...
Epävarmuustekijä
a
m/s
2
m/s
2
Värähtelytasoarvo vastaa standardia EN 60745
(vektorisumma, kolmiulotteinen)
a
h,D
m/s
2
m/s
2
Keskimääräinen värähtelyarvo poratteassa metalliin
a
h,D
m/s
2
m/s
2
Keskimääräinen värähtelyarvo puukkoporalla
poratteassa
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s
2
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s
2
Kansainväliseen
SI
-järjestelmään sisältyvät perusyk-
siköt ja sen johdannaisyksiköt.
Merkki
Kansainvälinen yksikkö Kansallinen yksikkö
Selitys
OBJ_BUCH-0000000027-001.book Page 45 Thursday, February 3, 2011 9:12 AM
46
fi
Jotta koneen käyttäjä välttyisi värinän aiheuttamilta hai-
toilta, on hyvä sopia ylimääräisistä turvajärjestelyistä,
esim. laatia ohjeet sähkökoneen ja sen työkalujen huol-
losta, työvaiheiden organisoinnista ja työturvallisuudesta.
Terveydelle vaarallisten pölyjen käsittely
Työvaiheissa, joissa työkalulla lastutaan materiaalia, voi
syntyä vaarallista pölyä.
Tietyntyyppisen pölyn koskettaminen tai hengittäminen
voi aiheuttaa allergisia reaktioita ja/tai hengitysteiden sai-
rauksia, syöpää tai hedelmällisyyteen vaikuttavia vauri-
oita. Tällaista pölyä voi erittyä esim. asbestista ja
asbestipitoisista materiaaleista, lyijypitoisista maaleista,
metallista, eräistä puulaaduista, mineraaleista, kivipitoi-
sista materiaaleista erittyvistä silikaateista, maalinpoistoai-
neista, puunsuoja-aineista sekä eliöntorjunta-aineista.
Riskin suuruus pölyjä hengitettäessä riippuu niiden mää-
rästä. Suositamme käyttämään tarkoitukseen sopivaa
poistoimuria sekä henkilökohtaista suojavarustusta ja
huolehtimaan työpaikan riittävästä tuuletuksesta. Asbesti-
pitoisen materiaalin työstö on paras jättää ammattihenki-
lökunnan hoidettavaksi.
Puupöly ja kevytmetallipöly sekä hionnassa syntyvä pöly
yhdessä kemiallisten aineiden kanssa voivat epäsuotuisis-
sa olosuhteissa syttyä itsestään palamaan tai aiheuttaa
räjähdyksen. Kipinöintiä pölysäiliön läheisyydessä on väl-
tettävä, samoin sähkötyökalun ja hiottavan esineen yli-
kuumenemista. Pölysäiliö on hyvä tyhjentää ajoissa.
Materiaalin valmistajan työstöohjeita on noudatettava,
samoin kuin maakohtaisesti voimassa olevia, kyseisten
materiaalien työstöön liittyviä määräyksiä.
Työstöohjeita.
Pyörimissuunnan saa vaihtaa vasta kun moottori on
pysähtynyt.
Mikäli virta katkeaa koneen käydessä tai jos sen pääkytkin
on päällä, kun kone liitetään verkkovirtaan, koneen
moottori ei silloin käynnisty itsestään.
Jos koneessa oleva poraustyökalu juuttuu jatkuvasti kiinni
tai jos kone ylikuormittuu, moottori pysähtyy itsestään.
Moottori on silloin käynnistettävä uudelleen.
Kierrä keskiöpora paikalleen kiinnitysaukkoon niin, että
se ponnahtaa itsestään joustaen.
Magneettijalkaporakoneella työskenneltäessä poraus on
hyvä tehdä aina kerralla läpi. Kun työstetään jo aloitettua
ja kesken jäänyttä porausta, keskiöintivaihe on tehtävä
uudelleen.
Vaihda tylsät poranterät uusiin, niitä ei saa jälkihioa.
Aina porauskerran päätteeksi on lastut ja muu roska pois-
tettava koneesta.
Varo, lastut ovat kuumia ja teräviä!
Varo, etteivät poran leikkauspinnat vioitu poranterää
vaihdettaessa.
Kun kerrosmateriaalia porataan keernaporalla, siitä on
poistettava lastujäte ja keskiöpala kunkin kerroksen pora-
uksen jälkeen.
Kunnossapito, huolto.
Epäedullisissa käyttöolosuhteissa voi koneen
sisään kertyä suuri määrä sähköä johtavaa
metallipölyä. Se voi olla haitaksi sähkötyökalun
suojaeristykselle. Työkalu on hyvä puhdistaa sisäpuolelta
tarpeeksi usein puhaltamalla ilmanvaihtoaukkojen kautta
sisään kuivaa ja öljytöntä paineilmaa. Lisäksi koneen liitän-
nässä voi käyttää vikavirtasuojakytkintä (FI).
Jos sähkötyökalun liitäntäjohto on vioittunut, sen saa
vaihtaa ainoastaan uuteen laitekohtaiseen liitäntäjohtoon,
jonka voi tilata FEIN-palvelusta.
Seuraavat osat voi tarvittaessa vaihtaa itse:
Llisäkahva, poraustyökalut
Takuu.
Tuotteeseen pätee takuu, joka vaaditaan sen tuonti-
maassa. Sen ohella pätee FEINin takuuehdoissa määrittä-
mä valmistajakohtainen takuu.
Kaikki tässä käyttöohjeessa mainitut tai kuvissa esitetyt
lisätarvikkeet eivät välttämättä kuulu sähkötyökalun toi-
mitussisältöön.
EU-vastaavuus.
Tmi. FEIN vakuuttaa ja vastaa yksin siitä, että tämä tuote
on käyttöohjeen viimeisellä sivulla mainittujen määräys-
ten ja standardien mukainen.
Ympäristönsuojelu, jätehuolto.
Pakkausmateriaalit, käytöstä poistetut sähkötyökalut sekä
lisävarusteet on johdettava kierrätykseen.
OBJ_BUCH-0000000027-001.book Page 46 Thursday, February 3, 2011 9:12 AM
47
tr
tr
Karot makinesi orijinal kullanma kılavuzu.
Kullanılan semboller, kısaltmalar ve kavramlar.
Sembol, işaret
Açıklama
Elektrikli el aletinin dönen parçalarına dokunmayın.
Yandaki metin veya grafikteki talimata uyun!
Kullanma kılavuzu ve genel güvenlik talimatı gibi ekteki belgeleri mutlaka okuyun.
Bu işlem adımından önce şebeke fişini prizden çekin. Aksi takdirde elektrikli el aletinin
yanlışlıkla çalışması durumunda yaralanma tehlikesi vardır.
Çalışırken koruyucu gözlük kullanın.
Çalışırken koruyucu kulaklık kullanın.
Tutma yüzeyi
Ek bilgiler.
Elektrikli el aletinin Avrupa Birliği yönetmeliklerine uyumlu olduğunu onaylar.
Bu uyarı, ciddi yaralanmalara veya ölüme neden olabilecek muhtemel tehlikeli bir durumu
gösterir.
Bu açıklama yaralanmaya neden olabilecek tehlikeli bir duruma karşı uyarır.
Kullanım ömrünü tamamlamış elektrikli el aletleri ve diğer elektro teknik ve elektrikli ürünler
ayrı ayrı toplanmak ve çevre dostu geri kazanım merkezlerine gönderilmek zorundadır.
İkili veya güçlendirilmiş izolasyonlu ürünler
Düşük devir sayısı
Yüksek devir sayısı
Kesme spreyi
Sembol
Uluslar arası birim
Ulusal birim
Açıklama
P
1
W
W
Giriş gücü
P
2
W
W
Çıkış gücü
U
V
V
Nominal gerilim
f
Hz
Hz
Frekans
n
0R
/min
/dak
Boştaki devir sayısı (Sağa dönüş)
n
0L
/min
/dak
Boştaki devir sayısı (Sola dönüş)
M...
mm
mm
Ölçü, metrik diş
Ø
mm
mm
Yuvarlak bir parçanın çapı
mm
mm
Çelikte delme çapı (karot ucu)
mm
mm
Alüminyumda delme çapı (karot ucu)
mm
mm
Delme çapı (buat ucu)
mm
mm
Vida yuvası açma kılavuzu
kg
kg
Ağırlığı EPTA-Procedure 01/2003’e uygun
L
pA
dB
dB
Ses basıncı seviyesi
Fe
Al
OBJ_BUCH-0000000027-001.book Page 47 Thursday, February 3, 2011 9:12 AM
48
tr
Güvenliğiniz için.
Bütün güvenlik talimat ve uyarılarını
okuyun.
Güvenlik talimat ve
uyarılarına uyulmadığı takdirde elektrik çarpması, yangın
ve/veya ağır yaralanmalara neden olunabilir.
Bütün güvenlik talimatı ve uyarılarını ilerde kullanmak
üzere saklayın.
Bu kullanma kılavuzunu ve ekteki “Genel güvenlik
talimatı” ’nı (ürün kodu 3 41 30 054 06 1) esaslı
biçimde okuyup tam olarak anlamadan bu elektrikli
el aletini kullanmayın. Anılan belgeleri ileride kullanmak
üzere saklayın ve elektrikli el aletini başkalarına
verdiğinizde veya devrettiğinizde bu belgeleri de verin.
İlgili ulusal çalışma hükümlerine de uyun.
Elektrikli el aletinin tanımı:
Hava koşullarına karşı korunmalı ortamlarda, FEIN
tarafından izin verilen uç ve aksesuarla metalde su
kullanmadan delme ve diş açma işleri için tasarlanmış elle
yönlendirilen karot makinesi.
Bu elektrikli el aletini bir delme sehpasında kullanmayın.
Bu elektrikli el aleti ISO 8528 normu, G2 tipine uygun
yeterli güce sahip alternatif akım jeneratörlerinde
kullanılmaya uygun olarak tasarlanmıştır. Distorsiyon
oranı % 10’u aşacak olursa bu norma uygunluk
sağlanmaz. Kuşkulu durumlarda kullandığınız jeneratörün
özellikleri hakkında bilgi alın.
Özel güvenlik talimatı.
Aletle birlikte teslim edilen ek tutamağı kullanın.
Aletin
kontrolünün kaybı yaralanmalara neden olabilir.
Alet ucunun görünmeyen akım kablolarına veya aletin
şebeke bağlantı kablosuna rastlama olasılığı bulunan
işleri yaparken aleti izolasyonlu tutamak yüzeylerinden
tutun.
Gerilim ileten kablolarla temasa gelindiğinde aletin
metal parçaları elektrik gerilimine maruz kalabilir ve
elektrik çarpması olabilir.
Görünmeyen elektrik kablolarına, gaz ve su borularına
dikkat edin.
Çalışmaya başlamadan önce delme
yapacağınız alanı örneğin bir metal tarama cihazı ile
kontrol edin.
Çalışma sonunda merkezleme ucu tarafından otomatik
olarak dışarı atılan delik göbeği ile temastan kaçının.
Kızgın veya düşmekte olan göbekle temas yaralanmalara
neden olabilir.
İş parçasını emniyete alın.
Bir germe donanımı ile
emniyete alınmış iş parçası elle tutmaya oranla daha
güvenli işlenir.
Çalışırken elektrikli el aletini sıkıca tutun.
Kısa süreli
reaksiyon momentleri ortaya çıkabilir.
Elektrikli el aletini kendinize, başkalarına veya
hayvanlara doğrultmayın.
Keskin veya ısınmış uçlar
nedeniyle yaralanma tehlikesi vardır.
Elektrikli el aletinin üstüne etiket ve işaretlerin
vidalanması veya perçinlenmesi yasaktır.
Hasar gören
izolasyon elektrik çarpmasına karşı koruma sağlamaz.
Yapışıcı etiketler kullanın.
Elektrikli el aletinin üreticisi tarafından özel olarak
geliştirilmemiş veya onaylanmamış aksesuar
kullanmayın.
Herhangi bir aksesuarın elektrikli el aletinize
uyması güvenli işletme için tek başına yeterli değildir.
Elektrikli el aletinin havalandırma aralıklarını metal
olmayan araçlarla düzenli aralıklarla temizleyin.
Motor
fanı tozu gövdenin içine çeker. Metal tozunun aşırı ölçüde
birikmesi elektriksel tehlike yaratır.
Aleti çalıştırmadan önce her defasında şebeke bağlantı
kablosunda ve şebeke fişinde hasar olup olmadığını
kontrol edin.
Tavsiye: Elektrikli aletini daima 30 mA veya daha düşük
hatalı akım değerine sahip bir hatalı akım koruma şalteri
(RCD) üzerinden çalıştırın.
El kol titreşimi
Bu talimatta belirtilen titreşim seviyesi EN 60745’e uygun
bir ölçme yöntemi ile belirlenmiş olup, elektrikli el
aletlerinin mukayesesinde kullanılabilir. Bu değer ayrıca
kullanıcıya binen titreşim yükünün geçici olarak tahmin
edilmesine de uygundur.
Belirtilen titreşim seviyesi elektrikli el aletinin temel
kullanımlarına aittir. Ancak elektrikli el aleti farklı uçlar
veya yetersiz bakımla farklı işlerde kullanılacak olursa,
titreşim seviyesinde farklılıklar ortaya çıkabilir. Bu da
toplam çalışma süresinde kullanıcıya binen titreşim
yükünü önemli ölçüde artırabilir.
Kullanıcıya binen titreşim yükünü tam olarak tahmin
edebilmek için, aletin kapalı veya açık olduğu halde
gerçekten kullanımda olmadığı süreler de dikkate
alınmalıdır. Bu, toplam çalışma süresinde kullanıcıya binen
titreşim yükünü önemli ölçüde azaltabilir.
Kullanıcıyı titreşim etkilerine karşı korumak üzere ek
güvenlik önlemleri tespit edin; örneğin: Elektrikli el
aletinin ve uçların bakımı, ellerin sıcak tutulması, iş
süreçlerinin organize edilmesi.
L
wA
dB
dB
Gürültü emisyonu seviyesi
L
pCpeak
dB
dB
En yüksek ses basıncı seviyesi
K...
Tolerans
a
m/s
2
m/s
2
Titreşim emisyon değeri EN 60745’e göre
(üç yönün vektör toplamı)
a
h,D
m/s
2
m/s
2
Metalde karotlu delmede orta titreşim değeri
a
h,D
m/s
2
m/s
2
Buat ucuyla delmede orta titreşim değeri
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s
2
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
dak, m/s
2
Temel ve türetilen değerler uluslar arası birimler
sistemi
SI
’den alınmıştır.
Sembol
Uluslar arası birim
Ulusal birim
Açıklama
OBJ_BUCH-0000000027-001.book Page 48 Thursday, February 3, 2011 9:12 AM
49
tr
Tehlikeli tozlarda çalışma
Bu aletle malzemelerin kazındığı işlerde tehlikeli
olabilecek tozlar ortaya çıkar.
Örneğin asbest, asbest içeren malzemeler, kurşun içeren
boyalar, metaller, bazı ahşap türleri, mineraller, taş içerikli
malzemelere ait silikat parçacıkları, boya incelticiler, ahşap
koruyucu maddeler, su araçlarında kullanılan zehirli
koruyucu maddelere dokunmak veya bunları solumak
kullanıcılarda alerjik reaksiyonlara ve/veya solunum yolu
hastalıklarına, üreme rahatsızlıklarına neden olabilir.
Tozların solunma tehlikesi yayılımla ilgilidir. Yaptığınız
işte ortaya çıkan toza uygun bir emme tertibatı ve kişisel
koruyucu donanım kullanın ve çalıştığınız yerin iyice
havalandırılmasını sağlayın. Asbest içeren malzemelerin
işlenmesini uzmanlara bırakın.
Ahşap tozu ve hafif metal tozu, kızgın malzeme tozu ile
kimyasal maddelerin karışımı elverişsiz koşullarda
kendiliğinden tutuşabilir ve patlamaya neden olabilir.
Çalışırken ortaya çıkan kıvılcımların toz haznelerine
yönelmesini, elektrikli aletin ve malzeme kazıma işlemi
esnasında ortaya çıkan malzemenin aşırı ölçüde ısınmasını
önleyin, toz haznelerini zamanında boşaltın, malzeme
üreticisinin talimatlarına ve ülkenizdeki malzeme işleme
yönetmeliklerine uyun.
Çalışırken dikkat edilmesi gereken
hususlar.
Dönme yönü değiştirme şalterini sadece motor dururken
kullanın.
Motor çalışır durumda iken elektrik beslemesi kesilecek
olursa veya açık durumdaki alet prize takılacak olursa,
motor tekrar çalışmaz.
Uç sürekli olarak bloke olursa veya alet aşırı ölçüde
zorlanırsa motor otomatik olarak durur. Bu gibi
durumlarda motoru tekrar açın.
Merkezleme ucunu uç kovanına geri doğru yaylanma
yapıncaya kadar itin.
Karotlu delme işlemlerini mümkün olduğu kadar ara
vermeden yapın. Başlanmış ve kesilmiş bir delme işlemini
tamamlamak için merkezleme delmesini tekrarlayın.
Körelen merkezleme uçlarını değiştirin, bunlar tekrar
bilenemez.
Her delme işleminden sonra talaşları temizleyin ve karotu
çıkarın.
Talaşlar keskin ve kızgındır!
Matkap uçlarını değiştirirken kesici kenarlarına hasar
vermeyin.
Katmanlı malzemede karotlu delme yaparken delinen her
katmandan sonra karotu ve talaşları çıkarın.
Bakım ve müşteri servisi.
Aşırı kullanım koşullarında metaller işlenirken
elektrikli el aletinin içinde iletken tozlar
birikebilir. Elektrikli el aletinin koruyucu
izolasyonu bundan olumsuz yönde etkilenebilir. Elektrikli
el aletinin iç kısmını sık sık basınçlı hava ile temizleyin
veya bir hatalı akım koruma şalteri (FI) kullanın.
Elektrikli el aletinin bağlantı kablosu hasar görecek olursa,
FEIN müşteri servisinden temin edilebilecek özel olarak
hazırlanmış bir bağlantı kablosu ile değiştirilebilir.
Aşağıdaki parçaları gerektiğinde kendiniz de
değiştirebilirsiniz:
Ek tutamak, uçlar
Teminat ve garanti.
Ürüne ilişkin teminat piyasaya sunulduğu ülkenin yasal
düzenlemeleri çerçevesinde geçerlidir. Ayrıca FEIN, FEIN
üretici garanti beyanına uygun bir garanti sağlar.
Elektrikli el aletinizin teslimat kapsamında bu kullanma
kılavuzunda tanımlanan veya şekli gösterilen aksesuarın
sadece bir parçası da bulunabilir.
Uyumluluk beyanı.
FEIN firması tek sorumlu olarak bu ürünün bu kullanım
kılavuzunun son sayfasında belirtilen ilgili koşullara uygun
olduğunu beyan eder.
Çevre koruma, tasfiye.
Ambalaj malzemesi, kullanım ömrünü tamamlamış
elektrikli el aletleri ve aksesuar çevre dostu geri kazanım
merkezine gönderilmelidir.
OBJ_BUCH-0000000027-001.book Page 49 Thursday, February 3, 2011 9:12 AM
50
hu
hu
Mágnesállványos fúrógép eredeti kezelési útmutató.

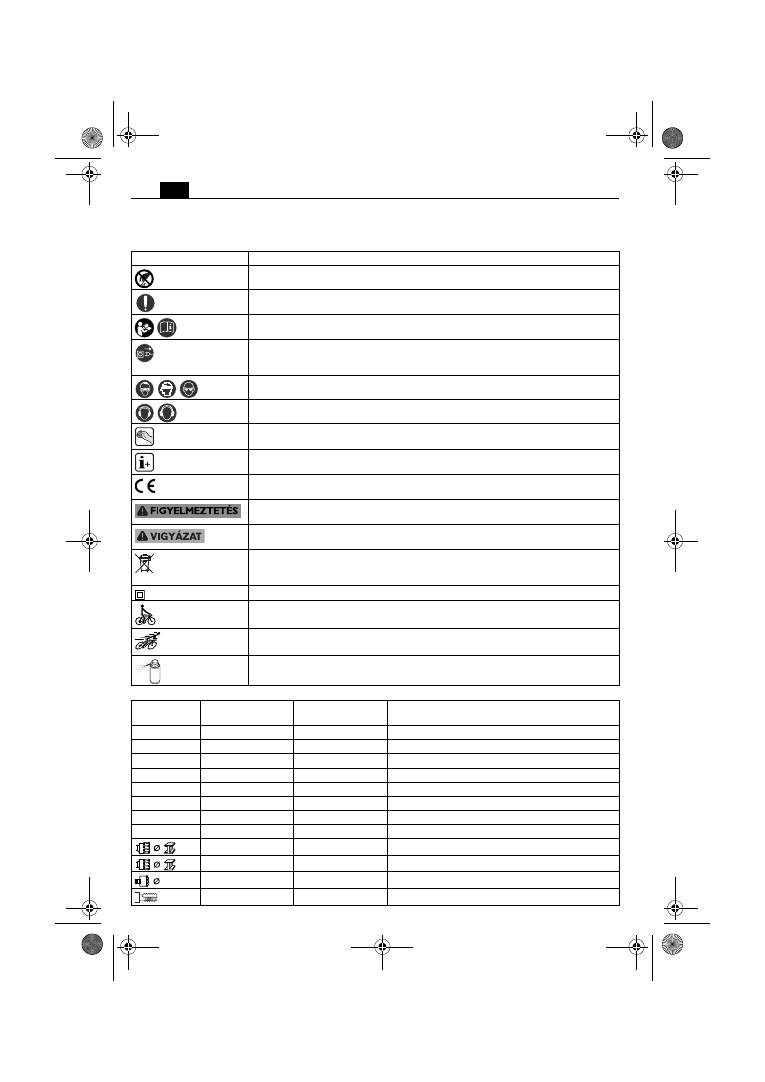

A használt jelölések és fogalmak.
Szimbólumok, jelek
Magyarázat
Ne érjen hozzá az elektromos kéziszerszám forgó alkatrészeihez.
Tartsa be az oldalsó szövegben vagy ábrán található utasításokat!
Mindenképpen olvassa el a mellékelt dokumentációt, mint például a kezelési útmutatót
és a biztonsági tájékoztatót.
Ezen munkalépés megkezdése előtt húzza ki a hálózati csatlakozó dugót a dugaszoló
aljzatból. Ellenkező esetben az elektromos kéziszerszám akaratlan elindulása
sérüléseket okozhat.
A munkák közben használjon védőszemüveget.
A munkák közben használjon zajtompító fülvédőt.
Fogantyú-felület
Kiegészítő információ.
A CE-jel igazolja, hogy az elektromos kéziszerszám megfelel az Európai Unió
irányelveinek.
Ez a tájékozató egy lehetséges veszélyes szituációra figyelmeztet, amely súlyos vagy
halálos sérüléshez vezethet.
Ez a tájékoztató egy lehetséges veszélyes szituációra figyelmeztet, amely sérülésekhez
vezethet.
A használaton kívül helyezett elektromos kéziszerszámokat és egyéb elektrotechnikai
és elektromos termékeket külön össze kell gyűjteni és a környezetvédelmi
szempontoknak megfelelő újrafelhasználásra kell leadni.
Kettős, vagy megerősített szigeteléssel ellátott termék
Alacsony fordulatszám
Magas fordulatszám
Vágóspray
Jel
Nemzetközi egység
Magyarországon
használatos egység
Magyarázat
P
1
W
W
Teljesítményfelvétel
P
2
W
W
Leadott teljesítmény
U
V
V
Feszültség
f
Hz
Hz
Frekvencia
n
0R
/min
/perc
Üresjárati fordulatszám (Jobbra forgás)
n
0L
/min
/perc
Üresjárati fordulatszám (Balra forgás)
M...
mm
mm
Méret, metrikus menet
Ø
mm
mm
Egy körkeresztmetszetű alkatrész átmérője
mm
mm
Furatátmérő acélban (magfúró)
mm
mm
Furatátmérő alumíniumban (magfúró)
mm
mm
Furatátmérő (lyukfűrész)
mm
mm
Menetfúró szerszám
Fe
Al
OBJ_BUCH-0000000027-001.book Page 50 Thursday, February 3, 2011 9:12 AM
51
hu
Az Ön biztonsága érdekében.
Olvassa el az összes
biztonsági figyelmeztetést és
előírást.
A következőkben leírt előírások betartásának
elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi
sérülésekhez vezethet.
Kérjük a későbbi használatra gondosan őrizze meg ezeket
az előírásokat.
Ne használja ezt az elektromos kéziszerszámot,
mielőtt gondosan el nem olvasta és meg nem
értette ezt a kezelési útmutatót és a mellékelt
„Általános biztonsági tájékoztatót” (dokumentáció
száma: 3 41 30 054 06 1). A fent megnevezett
dokumentációt a későbbi használathoz őrizze meg és az
elektromos kéziszerszám továbbadása vagy eladása
esetén adja tovább az új tulajdonosnak.
Ugyanígy tartsa be az idevonatkozó helyi munkavédelmi
rendelkezéseket.
Az elektromos kéziszerszám rendeltetése:
kézzel vezetett magfúrógép a FEIN cég által
engedélyezett szerszámokkal és tartozékokkal az
időjárás hatásai ellen védett helyen, vízhozzávezetés
nélkül fémben végzett fúrásra és menetvágásra szolgál.
A berendezést ne használja fúróállványban.
Ez az elektromos kéziszerszám egy megfelelő
teljesítményű váltakozó áramú generátorról is
üzemeltethető, amely megfelel az ISO 8528 szabványban
meghatározott G2 kiviteli osztály követelményeinek. Egy
generátor mindenek előtt akkor NEM felel meg ennek a
szabványnak, ha az úgynevezett torzítási tényező túllépi
a 10 %-ot. Ha kétségei vannak, tájékozódjon az Ön által
használt generátor tulajdonságairól.
Biztonsági információk.
Használja a berendezéssel együtt szállított
pótfogantyúkat.
Ha elveszti az uralmát a berendezés
felett, ez sérülésekhez vezethet.
Az elektromos kéziszerszámot csak a szigetelt
fogantyúfelületeknél fogva tartsa, ha olyan munkát
végez, amelynek során a szerszám feszültség alatt álló,
kívülről nem látható vezetékekhez, vagy a készülék saját
hálózati csatlakozó kábeljéhez érhet.
Ha a berendezés
egy feszültség alatt álló vezetékhez ér, az elektromos
kéziszerszám fémrészei szintén feszültség alá
kerülhetnek és áramütéshez vezethetnek.
Ügyeljen a munkaterület alatt fekvő rejtett elektromos
vezetékekre, gáz- és vízcsövekre.
Ellenőrizze a munka
megkezdése előtt a munkaterületet, használjon ehhez
például egy fémkereső készüléket.
Kerülje el a munkafolyamat befejezése után a központozó
fúró által automatikusan kilökött furatmag megérintését.
A forró vagy leeső furatmag megérintése sérülésekhez
vezethet.
A megmunkálásra kerülő munkadarabot megfelelően
rögzítse.
Egy befogó szerkezettel rögzített munkadarab
biztonságosabban van rögzítve, mintha csak a kezével
tartaná.
Tartsa szorosan az elektromos kéziszerszámot.
Rövid
időre igen nagy nyomaték léphet fel.
Električni alat ne usmjeravajte prema sebi, drugim
osobama ili životinjama.
Postoji opasnost od ozljeda na
oštrim ili zagrijanim radnim alatima.
Az elektromos kéziszerszámra táblákat és jeleket
csavarokkal vagy szegecsekkel felerősíteni tilos.
Egy
megrongálódott szigetelés már nem nyújt védelmet az
áramütés ellen. Használjon öntapadós matricákat.
Ne használjon olyan tartozékokat, amelyeket nem az
elektromos kéziszerszámot gyártó cég fejlesztett ki, vagy
amelynek használatát az nem engedélyezte.
Biztonságos
üzemelést csak úgy lehet elérni, ha a tartozék pontosan
hozzáillik az Ön elektromos kéziszerszámához.
Rendszeresen tisztítsa ki egy fémmentes tárggyal az
elektromos kéziszerszám szellőzőnyílásait.
A
motorventilátor behúzza a port a házba. Ez túlságosan
sok fémpor felgyülemlése esetén villamos zárlatot
okozhat.
Üzembe vétel előtt ellenőrizze, nincs-e megrongálódva a
hálózati csatlakozó vezeték és a csatlakozó dugó.
Ajánlás: Az elektromos kéziszerszámot mindig csak egy
30 mA vagy annál alacsonyabb méretezési áramú
hibaáram védőkapcsolón (RCD) keresztül üzemeltesse.
kg
kg
Súly az „EPTA-Procedure 01/2003”
(2003/01 EPTA-szabvány) szerint
L
pA
dB
dB
Hangnyomás szint
L
wA
dB
dB
Hangteljesítmény szint
L
pCpeak
dB
dB
Hangnyomásszint csúcsérték
K...
Szórás
a
m/s
2
m/s
2
A rezgéskibocsátási összérték (a három irányban mért
rezgés vektorösszege) az EN 60745 szabványnak
megfelelően
a
h,D
m/s
2
m/s
2
átlagos rezgésérték fémben végzett magfúrás esetén
a
h,D
m/s
2
m/s
2
átlagos rezgésérték lyukfűrésszel végzett fúrás esetén
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s
2
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
perc, m/s
2
Az
SI
nemzetközi egységrendszer alapegységei és
levezetett egységei.
Jel
Nemzetközi egység
Magyarországon
használatos egység
Magyarázat
OBJ_BUCH-0000000027-001.book Page 51 Thursday, February 3, 2011 9:12 AM
52
hu
Kéz-kar vibráció
Az ezen előírásokban megadott rezgésszint az EN 60745
szabványban rögzített mérési módszerrel került
meghatározásra és a készülékek összehasonlítására ez az
érték felhasználható. Az érték a rezgési terhelés
ideiglenes megbecsülésére is alkalmazható.
A megadott rezgésszint az elektromos kéziszerszám fő
alkalmazási területeire vonatkozik. Ha az elektromos
kéziszerszámot más célokra, eltérő szerszámokkal, vagy
nem kielégítő karbantartás mellett használják, a
rezgésszint a fenti értékektől eltérhet. Ez az egész
munkaidőre vonatkozó rezgési terhelést lényeges
mértékben megnövelheti.
A rezgési terhelés pontos megbecsüléséhez figyelembe
kell venni azokat az időszakokat is, amikor a berendezés
kikapcsolt állapotban van, vagy amikor be van ugyan
kapcsolva, de nem kerül ténylegesen használatra. Ez az
egész munkaidőre vonatkozó rezgési terhelést lényeges
mértékben csökkentheti.
Hozzon kiegészítő biztonsági intézkedéseket a
kezelőnek a rezgések hatása elleni védelmére, például: az
elektromos kéziszerszám és a szerszámok megfelelő
karbantartása, a kezek melegen tartása, a
munkafolyamatok átgondolt megszervezése.
A veszélyes porfajták kezelése
Az ezzel a szerszámmal végzett anyaglemunkáló
folyamatok során olyan porok keletkeznek, amelyek
veszélyesek lehetnek.
Egyes porfajták (például azbeszt és azbeszt tartalmú
anyagok, ólomtartalmú festékrétegek, fémek, egyes
fafajták, ásványok, követ tartalmazó anyagok szilikát
részecskéi, festékoldószerek, favédőszerek, a vízi
járművek védelmére használt rohadás gátló anyagok)
megérintése vagy belélegzése allergiás reakciókat, légúti
betegségeket, rákos megbetegedéseket és a szaporodási
szervek károsodását válthatják ki. A porok belélegzésével
kapcsolatos kockázat az expozíció mértékétől függ.
Alkalmazzon a keletkező poroknak megfelelő
porelszívást, viseljen személyi védőfelszereléseket és
gondoskodjon a munkahely jó szellőzéséről. Az azbeszt
tartalmú anyagok megmunkálását bízza szakemberekre.
Fa és könnyűfémporok, valamint a csiszolás során
keletkező porok és vegyszerek forró keverékei bizonyos
körülmények között saját maguktól meggyulladhatnak,
vagy robbanást okozhatnak. Gondoskodjon arról, hogy a
szikrák ne a portartály felé repüljenek, kerülje el az
elektromos kéziszerszám és a csiszolásra kerülő
munkadarab túlhevülését, vegye figyelembe az anyag
gyártójának megmunkálási előírásait, valamint az adott
országban a megmunkálásra kerülő anyagokra vonatkozó
érvényes előírásokat.
Kezelési tájékoztató.
Az irányváltót csak álló motor mellett szabad átkapcsolni.
Ha az áramellátás járó motor mellett megszakad, vagy ha
a már bekapcsolt elektromos kéziszerszám csatlakozó
dugóját dugják be a dugaszolóaljzatba, a motor nem indul
el ismét.
A szerszám tartós beékelődése vagy túlterhelése esetén a
motor automatikusan leáll. Kapcsolja ismét be a motort.
Helyezze be a központozó fúrót forgatva a
szerszámbefogó egységbe, amíg az visszarugózik.
A magfúróval a fúrást lehetőleg megszakítás nélkül hajtsa
végre. Egy korábban megkezdett vagy megszakított fúrás
befejezéséhez a központozó fúrási lépést meg kell
ismételni.
Ha egy központozó fúró eltompult, cserélje ki, ezeket
nem szabad utánacsiszolni.
Minden egyes fúrás után távolítsa el a forgácsot és a kifúrt
magot.
A forgácsok forrók és élesek!
A fúró kicserélésekor ügyeljen arra, hogy ne rongálja meg
az éleit.
Rétegelt anyagban végzett koronafúráshoz a magot és a
forgácsokat minden egyes réteg átfúrása után el kell
távolítani.
Üzemben tartás és vevőszolgálat.
Különösen hátrányos körülmények fennállása
esetén fémek megmunkálásakor az
elektromos kéziszerszám belsejében
elektromosan vezetőképes por rakódhat le. Ez hátrányos
hatással lehet az elektromos kéziszerszám
védőszigetelésére. Fújja ki gyakran az elektromos
kéziszerszám belső terét a szellőzőnyíláson keresztül
száraz és olajmentes préslevegővel és a iktasson be a
hálózati vezeték elé egy hibaáram védőkapcsolót (FI).
Ha az elektromos kéziszerszám csatlakozó vezetéke
megrongálódott, akkor ezt egy speciálisan előkészített
csatlakozó vezetékre kell kicserélni, amely a FEIN-
vevőszolgálatnál kapható.
A következő alkatrészeket szükség esetén Ön saját maga
is kicserélheti:
Pótfogantyú, szerszámok
Jótállás és szavatosság.
A termékre vonatkozó jótállás a forgalomba hozási
országban érvényes törvényes rendelkezéseknek
megfelelően érvényes. Termékeinket ezen túlmenően a
FEIN jótállási nyilatkozatában leírtaknak megfelelő
kiterjesztett garanciával szállítjuk.
Az elektromos kéziszerszám szállítási terjedelmében
lehet, hogy az ezen kezelési útmutatóban leírásra vagy
ábrázolásra került tartozékoknak csak egy része található
meg.
Megfelelőségi nyilatkozat.
A FEIN egyedüli felelőséggel kijelenti, hogy ez a termék
megfelel az ezen kezelési útmutató utolsó oldalán
megadott idevonatkozó előírásoknak.
Környezetvédelem, hulladékkezelés.
A csomagolásokat, a selejtes elektromos
kéziszerszámokat és tartozékokat a környezetvédelmi
szempontoknak megfelelően kell újra felhasználni.
OBJ_BUCH-0000000027-001.book Page 52 Thursday, February 3, 2011 9:12 AM
53
cs
cs
Původní návod k obsluze korunkové vrtačky.
Použité symboly, zkratky a pojmy.
Symbol, značka
Vysvětlení
Nedotýkejte se rotujících dílů elektronářadí.
Uposlechněte pokynů ve vedle stojícím textu nebo grafice!
Nezbytně čtěte přiložené dokumenty jako návod k obsluze a všeobecná bezpečnostní
upozornění.
Před tímto pracovním krokem vytáhněte síťovou zástrčku ze síťové zásuvky. Jinak existuje
nebezpečí poranění díky neúmyslnému rozběhu elektronářadí.
Při práci použijte ochranu očí.
Při práci použijte ochranu sluchu.
Oblast uchopení
Doplňková informace.
Potvrzuje shodu elektronářadí se směrnicemi evropského společenství.
Toto upozornění ukazuje možnou nebezpečnou situaci, která může vést k vážným poraněním
nebo smrti.
Toto upozornění varuje před možnou nebezpečnou situací, která může vést ke zranění.
Vyřazené elektronářadí a další elektrotechnické a elektrické výrobky rozebrané shromážděte
a dodejte k opětovnému zhodnocení nepoškozujícímu životní prostředí.
Výrobek s dvojitou nebo zesílenou izolací
Malý počet otáček
Velký počet otáček
Mazací a chladicí sprej
Značka
Jednotka mezinárodní Jednotka národní
Vysvětlení
P
1
W
W
Příkon
P
2
W
W
Výkon
U
V
V
Jmenovité napětí
f
Hz
Hz
Frekvence
n
0R
/min
min
-1
Otáčky naprázdno (Běh vpravo)
n
0L
/min
min
-1
Otáčky naprázdno (Běh vlevo)
M...
mm
mm
Rozměr, metrický závit
Ø
mm
mm
Průměr kulatého dílu
mm
mm
Průměr vrtání do oceli (korunkový vrták)
mm
mm
Průměr vrtání do hliníku (korunkový vrták)
mm
mm
Průměr vrtání (pilová děrovka)
mm
mm
Závitový vrták
kg
kg
Hmotnost podle EPTA-Procedure 01/2003
L
pA
dB
dB
Hladina akustického tlaku
Fe
Al
OBJ_BUCH-0000000027-001.book Page 53 Thursday, February 3, 2011 9:12 AM
54
cs
Pro Vaši bezpečnost.
Čtěte všechna varovná upozornění a
pokyny.
Zanedbání při dodržování
varovných upozornění a pokynů mohou mít za následek
zásah elektrickým proudem, požár a/nebo těžká
poranění.
Všechna varovná upozornění a pokyny do budoucna
uschovejte.
Toto elektronářadí nepoužívejte, dokud jste si
důkladně nepřečetli a zcela neporozuměli tomuto
návodu k obsluze a též přiloženým „Všeobecným
bezpečnostním upozorněním“ (číslo spisu
3 41 30 054 06 1). Uchovejte uvedené podklady k
pozdějšímu použití a předejte je při zapůjčení nebo
prodeji elektronářadí.
Dbejte rovněž příslušných národních ustanovení ochrany
při práci.
Určení elektronářadí:
ruční korunková vrtačka pro nasazení s firmou FEIN
schválenými pracovními nástroji a příslušenstvím v
prostředí chráněném před povětrnostními vlivy bez
přívodu vody k vrtání do kovu a k řezání závitů.
Toto elektronářadí nepoužívejte ve vrtacím stojanu.
Toto elektronářadí je zamýšleno i pro používání na
generátorech střídavého proudu s dostatečným
výkonem, jež vyhovují normě ISO 8528, třída provedení
G2. Této normě nevyhovují zejména tehdy, když
takzvaný činitel harmonického zkreslení překračuje
10 %. Při pochybnosti se na Vámi používaný generátor
informujte.
Speciální bezpečnostní předpisy.
Používejte se strojem dodávané přídavné rukojeti.
Ztráta
kontroly může vést k poraněním.
Pokud provádíte práce, u kterých může pracovní nástroj
zasáhnout skrytá elektrická vedení nebo vlastní síťový
kabel, držte stroj na izolovaných plochách rukojetí.
Kontakt s elektrickým vedením vedoucím napětí může
uvést i kovové díly stroje pod napětí a vést k úderu
elektrickým proudem.
Dbejte na skrytě položené elektrické vedení, plynové a
vodovodní potrubí.
Před začátkem práce zkontrolujte
pracovní oblast např. přístrojem na zjišťování kovů.
Vyhněte se doteku s vyvrtaným jádrem automaticky
vyraženým z korunkového vrtáku při skončení pracovního
procesu.
Kontakt s horkým nebo padajícím jádrem může
vést k poraněním.
Zajistěte obrobek.
Obrobek držený upínacím přípravkem
je držen bezpečněji než ve Vaší ruce.
Držte elektronářadí dobře a pevně.
Krátkodobě mohou
nastat vysoké reakční momenty.
Nesměrujte elektronářadí proti sobě ani jiným osobám či
zvířatům.
Existuje nebezpečí zranění od ostrých nebo
horkých pracovních nástrojů.
Je zakázáno šroubovat nebo nýtovat na elektronářadí
štítky nebo značky.
Poškozená izolace nenabízí žádnou
ochranu proti úderu elektrickým proudem. Použijte
nalepovací štítky.
Nepoužívejte žádné příslušenství, které nebylo speciálně
vyvinuto nebo povoleno výrobcem elektronářadí.
Bezpečný provoz není dán sám od sebe tím, že
příslušenství lícuje na Vaše elektronářadí.
Pravidelně čistěte větrací otvory elektronářadí
nekovovými nástroji. Ventilátor motoru vtahuje prach do
tělesa.
To může způsobit při nadměrném nahromadění
kovového prachu elektrické ohrožení.
Před uvedením do provozu zkontrolujte vedení síťové
přípojky a síťovou zástrčku na poškození.
Doporučení: elektronářadí provozujte vždy přes proudový
chránič (RCD) s jmenovitým svodovým proudem 30 mA či
méně.
Vibrace rukou či paží
V těchto pokynech uvedená úroveň vibrací byla změřena
podle měřících metod normovaných v EN 60745 a může
být použita pro vzájemné porovnání elektronářadí. Hodí
se i pro předběžný odhad zatížení vibracemi.
Uvedená úroveň vibrací reprezentuje hlavní použití
elektronářadí. Pokud ovšem bude elektronářadí
nasazeno pro jiná použití, s odlišnými nasazovacími
nástroji nebo s nedostatečnou údržbou, může se úroveň
vibrací lišit. To může zatíženi vibracemi po celou
pracovní dobu zřetelně zvýšit.
Pro přesný odhad zatížení vibracemi by měly být
zohledněny i doby, v nichž je stroj vypnutý nebo sice
běží, ale fakticky není nasazen. To může zatíženi
vibracemi po celou pracovní dobu zřetelně zredukovat.
Stanovte dodatečná bezpečnostní opatření k ochraně
obsluhy před účinkem vibrací jako např.: údržba
elektronářadí a nasazovacích nástrojů, udržování teplých
rukou, organizace pracovních procesů.
L
wA
dB
dB
Hladina akustického výkonu
L
pCpeak
dB
dB
Špičková hladina akustického tlaku
K...
Nepřesnost
a
m/s
2
m/s
2
Hodnota emise vibrací podle EN 60745 (vektorový
součet tří os)
a
h,D
m/s
2
m/s
2
Střední hodnota vibrací pro korunkové vrtání do oceli
a
h,D
m/s
2
m/s
2
Střední hodnota vibrací pro vrtání s pilovou děrovkou
m, s, kg, A, mm,
V, W, Hz, N, °C,
dB, min, m/s
2
m, s, kg, A, mm,
V, W, Hz, N, °C,
dB, min, m/s
2
Základní a odvozené jednotky z mezinárodní soustavy
jednotek
SI
.
Značka
Jednotka mezinárodní Jednotka národní
Vysvětlení
OBJ_BUCH-0000000027-001.book Page 54 Thursday, February 3, 2011 9:12 AM
55
cs
Zacházení s nebezpečným prachem
Při pracovních procesech s úběrem materiálu pomocí
tohoto nářadí vzniká prach, který může být škodlivý.
Dotyk nebo vdechnutí některého prachu jako např.
azbestu a materiálů s obsahem azbestu, olovnatých
nátěrů, kovu, některých druhů dřeva, minerálů, částeček
křemičitanů z materiálů s obsahem kamene,
rozpouštědel barev, prostředků na ochranu dřeva,
antivegetativních nátěrů plavidel, může u osob vyvolat
alergické reakce a/nebo onemocnění dýchacích cest,
rakovinu, poruchy reprodukce. Riziko dané vdechnutím
prachu závisí na expozici. Použijte odsávání určené na
vznikající prach a též osobní ochranné pomůcky a
postarejte se o dobré větrání pracovního místa.
Opracovávání materiálů s obsahem azbestu přenechte
pouze odborníkům.
Dřevěný prach a prach lehkých kovů, horké směsi z
brusného prachu a chemických látek se mohou za
nepříznivých podmínek samy vznítit nebo způsobit
výbuch. Zabraňte odletu jisker ve směru zásobníku
prachu a též přehřátí elektronářadí a broušeného
materiálu, nádobu na prach včas vyprazdňujte, dbejte
upozornění výrobce materiálů k opracovávání a též ve
Vaší zemi platných předpisů pro opracovávané materiály.
Pokyny k obsluze.
Přepínač směru otáčení ovládejte pouze za stavu klidu
motoru.
Přeruší-li se při běžícím motoru přívod el. proudu nebo
zastrčí-li se zapnuté elektronářadí do zásuvky, motor se
znovu nerozeběhne.
Při nepřestávajícím zablokování pracovního nástroje
nebo při přetížení motoru se motor automaticky zastaví.
Motor opět zapněte.
Středicí vrták vkládejte otáčivě do nástrojového držáku,
až odpruží nazpět.
Vrtání s korunkovým vrtákem provádějte pokud možno
bez přerušení. Pro dokončení započatého a přerušeného
vrtání je třeba zopakovat proces středicího vrtání.
Tupé středicí vrtáky vyměňte, tyto se nesmí přebrušovat.
Po každém vrtání odstraňte špony a vyvrtané jádro.
Špony jsou ostré a horké!
Při výměně vrtáku nepoškoďte jeho břity.
Při korunkovém vrtání vrstvených materiálů odstraňte po
každé provrtané vrstvě jádro a špony.
Údržba a servis.
Při extrémních podmínkách nasazení se může
při opracovávní kovů uvnitř elektronářadí
usazovat vodivý prach. Ochranná izolace
elektronářadí může být narušena. Často vyfukujte
větracími otvory vnitřní prostor elektronářadí pomocí
suchého tlakového vzduchu bez oleje a předřaďte
proudový chránič (FI).
Je-li poškozeno přívodní vedení elektronářadí, musí být
nahrazeno speciálně připraveným přívodním vedením,
které je k dostání v servisu firmy FEIN.
Následující díly můžete, je-li třeba, vyměnit sami:
přídavná rukojeť, pracovní nástroje
Záruka a ručení.
Záruka na výrobek platí podle zákonných ustanovení
země uvedení do provozu. Nad to navíc poskytuje firma
FEIN záruku podle prohlášení o záruce výrobce FEIN.
V obsahu dodávky Vašeho elektronářadí může být
obsažen i jen jeden díl příslušenství popsaného nebo
zobrazeného v tomto návodu k obsluze.
Prohlášení o shodě.
Firma FEIN prohlašuje ve výhradní zodpovědnosti, že
tento výrobek odpovídá příslušným ustanovením
uvedeným na poslední straně tohoto návodu k obsluze.
Ochrana životního prostředí, likvidace.
Obaly, vyřazené elektronářadí a příslušenství dodejte k
opětovnému zhodnocení nepoškozujícímu životní
prostředí.
OBJ_BUCH-0000000027-001.book Page 55 Thursday, February 3, 2011 9:12 AM
56
sk
sk
Originálny návod na použitie pre jadrovú vŕtačku.
Používané symboly, skratky a pojmy.
Symbol, značka
Vysvetlenie
Nedotýkajte sa rotujúcich súčiastok ručného elektrického náradia.
Dodržiavajte pokyny uvedené v priloženom texte alebo na obrázkoch!
Bezpodmienečne si prečítajte priloženú dokumentáciu ako Návod na použitie a
Všeobecné bezpečnostné predpisy.
Pred každým pracovným úkonom na náradí vytiahnite zástrčku zo zásuvky. Inak hrozí
následkom neúmyselného rozbehnutia ručného elektrického náradia nebezpečenstvo
poranenia.
Pri práci používajte pomôcku na ochranu zraku.
Pri práci používajte chrániče sluchu.
Uchopovacia časť náradia
Dodatočná informácia.
Potvrdzuje konformitu ručného elektrického náradia so smernicami Európskeho
spoločenstva.
Toto upozornenie poukazuje na možnú nebezpečnú situáciu, ktorá môže viesť k vážnym
poraneniam alebo môže spôsobiť smrť.
Toto upozornenie varuje pred možnou nebezpečnou situáciou, ktorá môže viesť k
prípadnému poraneniu.
Vyradené ručné elektrické náradie a iné elektrické a elektrotechnické výrobky zbierajte ako
triedený odpad a dajte ich na recykláciu zodpovedajúcu ochrane životného prostredia.
Výrobok s dvojitou alebo zosilnenou izoláciou
Nízky počet obrátok
Vysoký počet obrátok
Rezací sprej
Značka
Medzinárodná jednotka
Národná jednotka
Vysvetlenie
P
1
W
W
Príkon
P
2
W
W
Výkon
U
V
V
Menovité napätie
f
Hz
Hz
Frekvencia
n
0R
/min
min
-1
Počet voľnobežných obrátok (Pravobežný chod)
n
0L
/min
min
-1
Počet voľnobežných obrátok (Ľavobežný chod)
M...
mm
mm
Rozmer, metrický závit
Ø
mm
mm
Priemer okrúhlej súčiastky
mm
mm
Vŕtací priemer do ocele (jadrový vrták)
mm
mm
Vŕtací priemer do hliníka (jadrový vrták)
mm
mm
Vŕtací priemer (dierovacia píla)
mm
mm
Závitník
kg
kg
Hmotnosť podľa EPTA-Procedure 01/2003
Fe
Al
OBJ_BUCH-0000000027-001.book Page 56 Thursday, February 3, 2011 9:12 AM
57
sk
Pre Vašu bezpečnosť.
Prečítajte si všetky Výstražné
upozornenia a bezpečnostné pokyny.
Zanedbanie dodržiavania Výstražných upozornení a
pokynov uvedených v nasledujúcom texte môže mať za
následok zásah elektrickým prúdom, spôsobiť požiar
a/alebo ťažké poranenie.
Tieto Výstražné upozornenia a bezpečnostné pokyny
starostlivo uschovajte na budúce použitie.
Nepoužívajte toto ručné elektrické náradie
predtým, ako si dôkladne prečítate tento Návod na
používanie ako aj priložené „Všeobecné
bezpečnostné pokyny“ (spisové číslo 3 41 30 054 06 1)
a kým úplne neporozumiete ich obsahu. Uvedené
podklady si dobre uschovajte na neskoršie použitie a v
prípade odovzdania ručného elektrického náradia alebo
predaja inej osobe ich odovzdajte s náradím.
Rovnako dodržiavajte aj príslušné národné ustanovenia o
ochrane zdravia pri práci.
Určenie ručného elektrického náradia:
ručná jadrová vŕtačka na používanie s pracovnými
nástrojmi a s príslušenstvom odsúhlaseným firmou FEIN
v priestoroch chránených pred vplyvom vonkajšieho
počasia bez prívodu vody na vŕtanie do kovu a na rezanie
závitov.
Nepoužívajte toto ručné elektrické náradie vo vŕtacom
stojane.
Toto ručné elektrické náradie je konštruované aj na
používanie pomocou trojfázových generátorov s
dostatočným výkonom, ktoré zodpovedajú norme
ISO 8528, triede vyhotovenia G2. Tejto norme
nezodpovedá predovšetkým to, ak sa prekročí činiteľ
harmonického skreslenia v hodnote 10 %. V prípade
pochybností sa poinformujte o generátore, ktorý
používate.
Špeciálne bezpečnostné pokyny.
Používajte prídavné rukoväte, ktoré boli dodané s
náradím.
Strata kontroly nad náradím môže mať za
následok poranenie.
Náradie držte za izolované plochy rukovätí pri takej
vykonávaní práce, pri ktorej by mohol pracovný nástroj
natrafiť na skryté elektrické vedenia alebo zasiahnuť
vlastnú prívodnú šnúru.
Kontakt s elektrickým vedením,
ktoré je pod napätím, môže dostať pod napätie aj kovové
súčiastky náradia a spôsobiť zásah elektrickým prúdom.
Dávajte pozor na skryté elektrické vedenia, plynové a
vodovodné potrubia.
Pred začiatkom práce
prekontrolujte priestor práce napr. pomocou hľadača
kovov.
Vyhýbajte sa dotyku jadra, ktoré je pri ukončení práce z
centrovacieho vrtáka automaticky vyrazené.
Kontakt s
horúcim alebo padajúcim jadrom môže mať za následok
poranenie.
Zabezpečte obrobok.
Obrobok upnutý pomocou
upínacieho zariadenia je bezpečnejší ako ten, ktorý
pridržiavate rukou.
Pri práci ručné elektrické náradie dobre držte.
Krátkodobo môžu vznikať veľké reakčné momenty.
Nesmerujte ručné elektrické náradie proti sebe samému,
ani na iné osoby alebo na zvieratá.
Hrozí nebezpečenstvo
poranenia ostrými alebo horúcimi pracovnými nástrojmi.
Je zakázané skrutkovať alebo nitovať na ručné elektrické
náradie nejaké štítky alebo značky.
Poškodená izolácia
neposkytuje žiadnu ochranu pred zásahom elektrickým
prúdom. Používajte samolepiace štítky.
Nepoužívajte žiadne príslušenstvo, ktoré nebolo
špeciálne vyvinuté alebo schválené výrobcom ručného
elektrického náradia.
Bezpečná prevádzka nie je
zaručená iba tým, že sa určité príslušenstvo na Vaše ručné
elektrické náradie hodí.
Pravidelne čistite vetracie otvory ručného elektrického
náradia pomocou nejakých nekovových nástrojov.
Ventilátor elektromotora vťahuje do telesa náradia prach.
V prípade nadmierneho nahromadenia kovového prachu
to môže spôsobiť ohrozenie elektrickým prúdom.
Ak chcete náradie používať, skontrolujte najprv, či nie je
poškodená elektrická prívodná šnúra a zástrčka.
Odporúčanie: Používajte toto ručné elektrické náradie
vždy iba cez ochranný spínač pri poruchových prúdoch
(RCD) s kalkulovaným poruchovým prúdom 30 mA alebo
menej.
L
pA
dB
dB
Hladina zvukového tlaku
L
wA
dB
dB
Hladina akustického tlaku
L
pCpeak
dB
dB
Špičková hodnota hladiny akustického tlaku
K...
Nepresnosť merania
a
m/s
2
m/s
2
Hodnota emisie vibrácií podľa normy EN 60745
(súčet vektorov troch smerov)
a
h,D
m/s
2
m/s
2
stredná hodnota kmitov pre vŕtanie jadrovým
vrtákom do kovu
a
h,D
m/s
2
m/s
2
stredná hodnota kmitov pre vŕtanie pomocou
dierovacej píly
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s
2
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s
2
Základné a odvodené jednotky Medzinárodného
systému jednotiek
SI
.
Značka
Medzinárodná jednotka
Národná jednotka
Vysvetlenie
OBJ_BUCH-0000000027-001.book Page 57 Thursday, February 3, 2011 9:12 AM
58
sk
Vibrácie ruky a predlaktia
Úroveň kmitov uvedená v týchto pokynoch bola
nameraná podľa meracieho postupu uvedeného v norme
EN 60745 a možno ju používať na vzájomné
porovnávanie rôznych typov ručného elektrického
náradia. Hodí sa aj na predbežný odhad zaťaženia
vibráciami.
Uvedená hladina zaťaženia vibráciami reprezentuje
hlavné druhy používania tohto ručného elektrického
náradia. Avšak v takých prípadoch, keď sa toto ručné
elektrické náradie využíva na iné druhy použitia, s
odlišnými pracovnými nástrojmi, alebo ak sa podrobuje
nedostatočnej údržbe, môže sa hladina zaťaženia
vibráciami od týchto hodnôt odlišovať. To môže výrazne
zvýšiť zaťaženie vibráciami počas celej pracovnej doby.
Na presný odhad zaťaženia vibráciami počas určitého
časového úseku práce s náradím treba zohľadniť doby,
počas ktorých je ručné elektrické náradie vypnuté alebo
doby, keď je náradie síce zapnuté a beží, ale v skutočnosti
nepracuje. Táto okolnosť môže výrazne redukovať
zaťaženie vibráciami počas celej pracovnej doby.
Na ochranu osoby pracujúcej s náradím pred účinkami
zaťaženia vibráciami vykonajte ďalšie bezpečnostné
opatrenia, ako sú napríklad: Údržba ručného
elektrického náradia a používaných pracovných
nástrojov, zabezpečenie zachovania teploty rúk,
organizácia jednotlivých pracovných úkonov.
Zaobchádzanie so zdraviu škodlivým prachom
Pri pracovných činnostiach s týmto náradím, pri ktorých
dochádza k úberu materiálu, vzniká prach, ktorý môže
byť zdraviu škodlivý.
Dotyk alebo vdychovanie niektorých druhov prachu,
napr. z azbestu a z materiálov obsahujúcich azbest, z
náteru obsahujúceho olovo, z kovov, niektorých druhov
dreva, minerálov, silikátových častíc materiálov
obsahujúcich kamenivo, z rozpúšťadiel farieb, z
prostriedkov na ochranu dreva, z ochranných náterov
pre vodné dopravné prostriedky môže vyvolať u
niektorých osôb alergické reakcie a/alebo spôsobiť
ochorenie dýchacích ciest, rakovinu a vyvolávať poruchy
plodnosti. Riziko vyvolané nadýchaním sa prachu je
závislé od doby zotrvania v ohrozenom priestore.
Používajte odsávacie zariadenie zodpovedajúce
vznikajúcemu druhu prachu ako aj osobné ochranné
pomôcky a postarajte sa o dobré vetranie pracoviska.
Obrábanie materiálov, ktoré obsahujú azbest,
prenechajte výlučne na odborníkov.
Drevený prach, prach z ľahkých kovov, horúce zmesi
brúsneho prachu a chemických látok sa môžu za
nepriaznivých podmienok samovznietiť, alebo môžu
spôsobiť výbuch. Vyhýbajte sa tomu, aby prúd iskier
smeroval k zásobníku na prach, a zabráňte prehrievaniu
ručného elektrického náradia a brúseného materiálu,
zavčasu vyprázdňujte zásobník na prach, dodržiavajte
pokyny výrobcu materiálu aj predpisy o obrábaní
príslušného materiálu platné vo Vašej krajine.
Návod na používanie.
S prepínačom smeru otáčania manipulujte len vtedy, keď
je motor náradia vypnutý.
V takom prípade, keď je počas chodu motora prerušený
prívod elektrického prúdu, alebo keď sa zástrčka
prívodnej šnúry zapnutého ručného elektrického náradia
zastrčí do zásuvky, motor sa už znova nerozbehne.
Ak je pracovný nástroj trvalo blokovaný alebo v prípade
preťaženia sa motor zastaví samočinne. Zapnite motor
znova.
Zasúvajte centrovací vrták za súčasného otáčania do
skľučovadla dovtedy, kým odpruží.
Vŕtanie pomocou jadrových vrtákov vykonávajte podľa
možnosti bez prerušovania. Ak chcete dokončiť začaté
alebo prerušené vŕtanie, je potrebné centrovanie s
vŕtaním zopakovať.
Otupené centrovacie vrtáky vymeňte za nové, tieto
vrtáky sa totiž nesmú brúsiť.
Po každom vŕtaní odstráňte triesky a vyvŕtané jadro.
Triesky sú ostré a veľmi
horúce!
Pri výmene vrtáka dávajte pozor na to, aby ste
nepoškodili jeho rezné hrany.
Pri jadrovom vŕtaní vrstveného materiálu odstráňte po
každej prevŕtanej vrstve jadro a triesky.
Údržba a autorizované servisné stredisko.
Pri extrémnych prevádzkových podmienkach
sa môže pri obrábaní kovov vnútri náradia
usádzať jemný dobre vodivý prach. To môže
poškodiť ochrannú izoláciu ručného elektrického
náradia. V častých intervaloch prefúkajte vnútorný
priestor ručného elektrického náradia cez vetracie
štrbiny suchým vzduchom neobsahujúcim olej a náradie
pripájajte cez ochranný spínač pri poruchových prúdoch
(FI).
Ak je poškodená prívodná šnúra ručného elektrického
náradia, treba ju nahradiť špeciálnou prívodnou šnúrou,
ktorá sa dá zakúpiť v Autorizovanom servisnom stredisku
firmy FEIN.
V prípade potreby vymeňte nasledujúce súčiastky:
Prídavná rukoväť, pracovné nástroje
Zákonná záruka a záruka výrobcu.
Zákonná záruka na produkt platí podľa zákonných
predpisov v krajine uvedenia do prevádzky. Firma FEIN
okrem toho poskytuje záruku podľa vyhlásenia výrobcu
FEIN o záruke.
V základnej výbave Vášho ručného elektrického náradia
sa môže nachádzať len časť príslušenstva popísaného
alebo zobrazeného v tomto Návode na používanie.
Vyhlásenie o konformite.
Firma FEIN vyhlasuje na svoju výlučnú zodpovednosť, že
tento produkt sa zhoduje s príslušnými normatívnymi
dokumentmi uvedenými na poslednej strane tohto
Návodu na používanie.
Ochrana životného prostredia, likvidácia.
Obaly, výrobky, ktoré doslúžili, a príslušenstvo dajte na
recykláciu zodpovedajúcu ochrane životného prostredia.
OBJ_BUCH-0000000027-001.book Page 58 Thursday, February 3, 2011 9:12 AM
59
pl
pl
Instrukcja oryginalna eksploatacji wiertarki koronkowej.
Użyte symbole, skróty i pojęcia.
Symbol, znak
Objaśnienie
Nie należy dotykać części elektronarzędzia będących w ruchu.
Należy stosować się do zaleceń zawartych w znajdującym się obok tekście lub na rysunku!
Załączone dokumenty, tzn. instrukcję eksploatacji i ogólne wskazówki bezpieczeństwa
należy koniecznie przeczytać.
Przed tym etapem pracy należy wyjąć wtyczkę z gniazda sieciowego. W przeciwnym
wypadku istnieje niebezpieczeństwo obrażeń spowodowanych przez niezamierzony
rozruch elektronarzędzia.
Podczas pracy należy używać środków ochrony oczu.
Podczas pracy należy używać środków ochrony słuchu.
Zakres chwytania
Informacja dodatkowa.
Potwierdza zgodność budowy elektronarzędzia z wytycznymi Wspólnoty Europejskiej.
Nieprzestrzeganie tej wskazówki może doprowadzić do poważnych urazów ciała lub nawet
utraty życia.
Ta wskazówka wskazuje możliwą niebezpieczną sytuację, która doprowadzić może do
skaleczeń.
Wyeliminowane elektronarzędzia i inne produkty elektrotechniczne i elektryczne należy
zbierać oddzielnie i poddać utylizacji zgodnie z zasadami ochrony środowiska.
Produkt z podwójną lub wzmocnioną izolacją
Niska prędkość obrotowa
Wysoka prędkość obrotowa
Preparat chłodząco-smarujący w sprayu
Znak
Jednostka międzynarodowa Jednostka lokalna Objaśnienie
P
1
W
W
Moc pobierana
P
2
W
W
Moc wyjściowa
U
V
V
Napięcie pomiarowe
f
Hz
Hz
Częstotliwość
n
0R
/min
/min.
Prędkość obrotowa bez obciążenia (Bieg w prawo)
n
0L
/min
/min.
Prędkość obrotowa bez obciążenia (Bieg w lewo)
M...
mm
mm
Miara, gwint metryczny
Ø
mm
mm
Średnica okrągłego elementu
mm
mm
Średnica wiercenia w stali (wiertło rurowe)
mm
mm
Średnica wiercenia w aluminium (wiertło rurowe)
mm
mm
Średnica wiercenia (piła otwornica)
mm
mm
Gwintownik
Fe
Al
OBJ_BUCH-0000000027-001.book Page 59 Thursday, February 3, 2011 9:12 AM
60
pl
Dla własnego bezpieczeństwa.
Należy przeczytać wszystkie
wskazówki i przepisy.
Błędy w
przestrzeganiu poniższych wskazówek mogą
spowodować porażenie prądem, pożar i/lub ciężkie
obrażenia ciała.
Należy starannie przechowywać wszystkie przepisy i
wskazówki bezpieczeństwa dla dalszego zastosowania.
Nie należy używać elektronarzędzia przed
uważnym przeczytaniem i zrozumieniem niniejszej
instrukcji eksploatacji, jak również załączonych
„Ogólnych wskazówek bezpieczeństwa“ (numer
3 41 30 054 06 1). Dokumenty te należy zachować do
dalszych zastosowań i przekazać je oddając lub
sprzedając elektronarzędzie.
Należy przestrzegać również odpowiednich przepisów
krajowych w zakresie bezpieczeństwa elektrycznego i
higieny pracy.
Przeznaczenie elektronarzędzia:
ręcznie prowadzona wiertarka koronkowa
przeznaczona do wiercenia w metalu i do gwintowania
bez użycia wody, w odpowiednich warunkach
atmosferycznych i przy zastosowaniu zatwierdzonych
przez firmę FEIN narzędzi roboczych i osprzętu.
Nie wolno mocować elektronarzędzia w stojaku
wiertarskim.
Niniejsze elektronarzędzie przewidziane jest również do
pracy z generatorami prądu zmiennego o wystarczającej
mocy, odpowiadającymi normie ISO 8528, klasy G2.
Norma ta uważana jest za przekroczoną, w szczególności
wówczas, gdy tak zwany współczynnik zniekształceń
harmonicznych przekracza 10 %. W razie zaistnienia
wątpliwości należy zasięgnąć informacji na temat
stosowanego generatora.
Szczególne przepisy bezpieczeństwa.
Należy stosować dodatkowe rękojeści znajdujące się w
wyposażeniu standardowym urządzenia.
Utrata kontroli
może spowodować obrażenia u osoby obsługującej.
Podczas wykonywania prac, przy których narzędzie
robocze mogłoby natrafić na ukryte przewody elektryczne
lub na własny przewód zasilający, elektronarzędzie
należy trzymać za izolowane powierzchnie rękojeści.
Kontakt z przewodem sieci zasilającej może
spowodować przekazanie napięcia na części metalowe
elektronarzędzia, co mogłoby spowodować porażenie
prądem elektrycznym.
Należy uważać na leżące w ukryciu przewody
elektryczne, rury gazowe i wodociągowe.
Przed
rozpoczęciem pracy należy skontrolować zakres pracy,
np. używając urządzenia do wykrywania metalu.
Należy unikać bezpośredniego kontaktu z odrzuconym
przez wiertło centrujące na zakończenie procesu obróbki
rdzeniem wiertniczym.
Kontakt z gorącym lub
spadającym rdzeniem może spowodować obrażenia
ciała.
Należy używać urządzeń mocujących lub imadła do
zamocowania obrabianego przedmiotu.
W przypadku,
gdy obrabiany przedmiot trzymany jest w ręku,
bezpieczna obsługa urządzenia jest niemożliwa.
Elektronarzędzie należy mocno trzymać.
Możliwe jest
wystąpienie krótkotrwałych wysokich momentów
odrzutu.
Nie wolno kierować elektronarzędzia ani w swoim
kierunku, ani w kierunku innych osób lub zwierząt.
Istnieje niebezpieczeństwo skaleczenia przez ostre lub
gorące narzędzia robocze.
Zabronione jest przykręcanie lub nitowanie tabliczek i
znaków na elektronarzędziu.
Uszkodzona izolacja nie
daje żadnej ochrony przed porażeniem prądem. Należy
używać naklejek.
Nie należy używać osprzętu, który nie został
wyprodukowany lub dopuszczony przez producenta
elektronarzędzia.
Fakt, iż dany osprzęt pasuje na
elektronarzędzie nie gwarantuje bezpieczeństwa pracy.
Regularnie należy czyścić otwory wentylacyjne
elektronarzędzia, używając do tego celu narzędzi
niemetalowych. Dmuchawa silnika wciąga kurz do
obudowy.
Duże nagromadzenie pyłu metalowego może
spowodować zagrożenie elektryczne.
kg
kg
Ciężar zgodny z EPTA-Procedure 01/2003 (= z
metodą Europejskiej Parlamentarnej Weryfikacji
Technologii)
L
pA
dB
dB
Poziom hałasu
L
wA
dB
dB
Poziom mocy akustycznej
L
pCpeak
dB
dB
Szczytowy poziom emisji ciśnienia akustycznego
K...
Niepewność
a
m/s
2
m/s
2
Wartości łączne drgań (suma wektorowa z trzech
kierunków) oznaczone zgodnie z EN 60745
a
h,D
m/s
2
m/s
2
średnia wartość drgań dla wiercenia w metalu przy
użyciu wierteł rurowych/koronkowych
a
h,D
m/s
2
m/s
2
średnia wartość drgań dla wiercenia w metalu przy
użyciu piły otwornicy
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s
2
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s
2
Jednostki podstawowe i jednostki pochodne wg
Międzynarodowego Układu Jednostek Miar
SI
.
Znak
Jednostka międzynarodowa Jednostka lokalna Objaśnienie
OBJ_BUCH-0000000027-001.book Page 60 Thursday, February 3, 2011 9:12 AM
