Primero lo más importante

Le agradecemos que haya elegido el ordenador portátil de Acer para satisfacer

sus necesidades de informática móvil.

Sus guías

Para ayudarle a utilizar el ordenador portátil Acer, hemos elaborado un

conjunto de guías:

En primer lugar, el póster de configuración contiene información de ayuda para

configurar su ordenador.

La Guía de usuario genérica de la serie TravelMate  en formato impreso

contiene información útil aplicable a todos los modelos de productos de la serie

TravelMate. Contempla aspectos básicos como el uso del teclado, el audio, etc.

No obstante, no se olvide que debido a su carácter, la Guía del usuario de

AcerSystem mencionada a continuación se referirá ocasionalmente a las

funciones o características incluidas sólo en ciertos modelos de la serie, pero no

necesariamente al modelo que haya adquirido usted. Dichos ejemplos se

marcan en el texto del idioma como por ejemplo "sólo en determinados

modelos".

La Guía rápida presenta las características y funciones básicas de su nuevo

ordenador. Si desea más información sobre cómo puede su ordenador ayudarle

a ser más productivo, consulte la Guía del usuario de AcerSystem. Esa guía

contiene información detallada sobre temas como utilidades del sistema,

recuperación de datos, opciones de expansión y resolución de problemas.

Además, contiene información sobre garantías y las normativas generales y

advertencias de seguridad para su ordenador portátil. Está disponible en PDF

(Formato de Documento Portátil) y viene precargada en su ordenador portátil.

Siga estos pasos para acceder al manual:

1 Haga clic en Inicio > Todos los programas > AcerSystem.

2 Haga clic en Guía del usuario de AcerSystem.

Nota:  Para poder ver el archivo, debe tener instalado Adobe Reader. Si no

lo tiene instalado, haga clic en AcerSystem User Guide para que se ejecute el

programa de instalación de Adobe Reader. Siga las instrucciones en

pantalla para completar la instalación. Para obtener información sobre

cómo utilizar Adobe Reader, acceda al menú Ayuda y soporte técnico.

4

Esp

añol

Un paseo por el ordenador portátil

Acer

Una vez configurado el ordenador del modo indicado en el póster, iniciaremos

un paseo por su nuevo portátil Acer.

Vista superior

1

2

3

4

5

6

7

8

10

11

9

5

Es

paño

l

1. Los indicadores del panel frontal son visibles aunque se cierre la tapa del

ordenador.

#

Icono

Elemento

Descripción

1

Webcam

Acer Crystal Eye

Cámara Web para comunicación de vídeo

(sólo en determinados modelos).

2

Visualización en

pantalla

También denominada pantalla de cristal

líquido (LCD) es el dispositivo de salida

visual del ordenador. (La configuración

puede variar según el modelo.)

3

Altavoces

Transmite una salida de audio.

4

Teclado

Para introducir datos en su ordenador.

5

Almohadilla de

toque

Dispositivo apuntador táctil que funciona

como un ratón de ordenador.

6

Indicador de

encendido

1

Proporciona información sobre el estado

de energía del ordenador.

Indicador de

batería

1

Proporciona información sobre el estado

de la batería.

1. Carga: La luz se vuelve ámbar cuando se

carga la batería.

2. Carga completa: La luz se vuelve azul en

modo de CA.

7

Botones de hacer

clic (izquierdo y

derecho)

Los botones izquierdo y derecho funcionan

como los botones izquierdo y derecho del

ratón.

8

Soporte para las

palmas

Área de soporte que permite reposar

cómodamente las palmas de las manos

cuando se utiliza el ordenador.

9

HDD (disco duro)

Indica si la unidad de disco duro está

activa.

Indicador de

comunicación

Proporciona información sobre el estado

del dispositivo de conectividad inalámbrica

del ordenador.

10

Interruptor de

encendido

Enciende o apaga el ordenador.

11

Micrófono

Micrófono interno para la grabación del

sonido.

6

Esp

añol

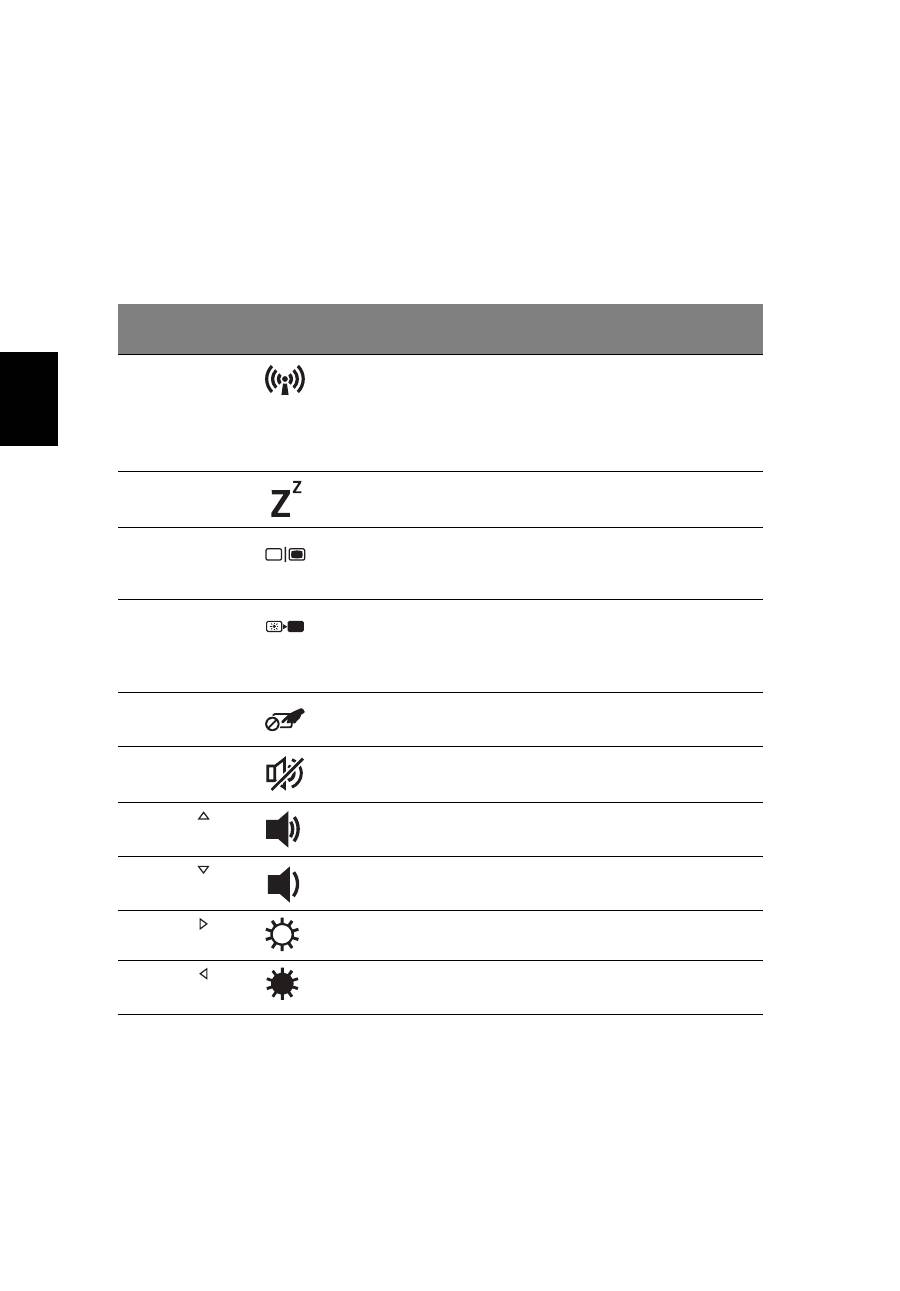

Teclas de acceso directo

El ordenador utiliza teclas de acceso directo o combinaciones de teclas para

acceder a la mayoría de controles del ordenador como el brillo de la pantalla o

la salida de volumen.

Para activar las teclas de acceso directo, mantenga pulsada la tecla <Fn> y pulse

la siguiente tecla de la combinación.

Tecla de acceso

directo

Icono

Función

Descripción

<Fn> + <F3>

Comunicación

Activa/desactiva los dispositivos

de comunicación del ordenador.

(Los dispositivos de comunicación

pueden variar según la

configuración.)

<Fn> + <F4>

Suspensión

Pone el ordenador en modo de

suspensión.

<Fn> + <F5>

Selector de

pantalla

Cambia la salida entre la pantalla

y el monitor externo (si está

conectado) o ambos.

<Fn> + <F6>

Apagado de

pantalla

Apaga la luz de fondo de la

pantalla para ahorrar energía.

Pulse cualquier tecla para

encenderla.

<Fn> + <F7>

Panel táctil

Enciende y apaga el panel táctil.

<Fn> + <F8>

Alternar

altavoces

Activa o desactiva los altavoces.

<Fn> + < >

Subir volumen

Sube el volumen.

<Fn> + < >

Bajar volumen

Baja el volumen.

<Fn> + < >

Aumentar

brillo

Aumenta el brillo de la pantalla.

<Fn> + < >

Disminuir brillo Disminuye el brillo de la pantalla.

7

Es

paño

l

Vista frontal cerrada

Vista trasera

#

Icono

Elemento

Descripción

1

Indicador de

encendido

1

Proporciona información sobre el

estado de energía del ordenador.

Indicador de batería

1

Proporciona información sobre el

estado de la batería.

1. Carga: La luz se vuelve ámbar

cuando se carga la batería.

2. Carga completa: La luz se vuelve

azul en modo de CA.

2

Lector de tarjetas

2 en 1

Admite la tarjeta Secure Digital (SD),

MultiMedia (MMC).

Nota: Presionar para extraer/instalar

la tarjeta. Sólo puede funcionar una

tarjeta en un momento dado.

#

Icono

Elemento

Descripción

1

Batería

Proporciona alimentación para que el

ordenador se utilice mientras esté

desconectado.

1

2

1

8

Esp

añol

Vista izquierda

#

Icono

Elemento

Descripción

1

Conector de

entrada de DC

Permite conectar a un adaptador de CA.

2

Ranuras de

ventilación

Permite que el ordenador esté frío,

incluso tras un uso prolongado.

3

Puerto de

visualización

externo (VGA)

Permite conectar a un dispositivo de

visualización (p.ej., monitor externo,

proyector de LCD).

4

Puerto

Ethernet (RJ-45)

Permite conectar a una red basada en

Ethernet 10/100/1000.

5

Puerto HDMI

Compatible con conexiones de vídeo

digital de alta definición.

6

Puerto USB 2.0

Conexión para dispositivos USB 2.0

(p.ej., ratón USB, cámara USB).

7

Conector de

entrada para

micrófono

Permite la entrada de audio de

micrófonos externos.

Auriculares/

altavoz/conector

de línea de salida

Conexión para dispositivos de salida de

audio (p.ej., altavoces, auriculares).

2

1

3

4 5 6

7

9

Es

paño

l

Vista derecha

#

Icono

Elemento

Descripción

1

Puerto USB 2.0

Conexión para dispositivos USB 2.0

(p.ej., ratón USB, cámara USB).

2

Unidad óptica

Dispositivo óptico interno; acepta CDs

y DVDs.

3

Indicador de acceso

del disco óptico

Se enciende cuando la unidad óptica

está activa.

4

Botón de expulsión

de la unida óptica

Expulsa el disco óptico de la unidad.

5

Orificio de expulsión

de emergencia

Expulsa la bandeja de la unidad óptica

cuando el ordenador está apagado.

Nota: Introduzca un clip sujetapapeles

en el orificio de expulsión para

expulsar la bandeja de la unidad

óptica cuando el ordenador esté

apagado.

6

Ranura de bloqueo

Kensington

Permite conectar a un candado de

seguridad para ordenador compatible

con Kensington.

Nota: Coloque un cable de seguridad

para ordenadores alrededor de un

objeto fijo como una mesa o el tirador

de un cajón cerrado con llave.

Introduzca el candado en la ranura y

gire la llave. También hay modelos sin

llave.

2

1

3 4 5

6

10

Esp

añol

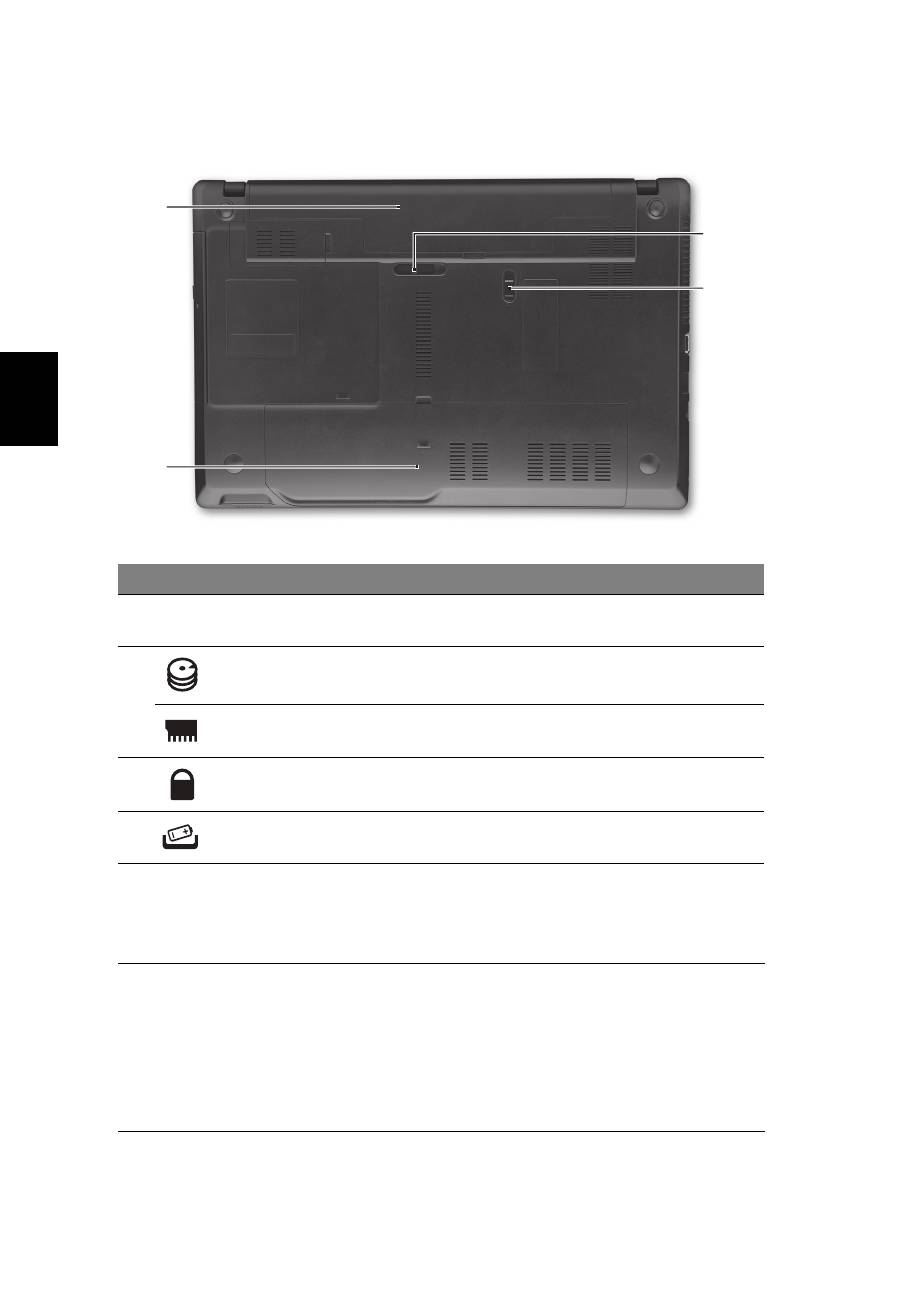

Vista de la base

Entorno

#

Icono Elemento

Descripción

1

Compartimiento de

la batería

Aloja la batería del ordenador.

2

Compartimento del

disco duro

Contiene el disco duro del ordenador

(fijado con tornillos).

Compartimiento de

memoria

Contiene la memoria principal de

ordenador.

3

Bloqueo de la batería

Permite que la batería quede

trabada.

4

Pestillo de liberación

de la batería

Libera la batería para poder sacarla.

•

Temperatura:

•

Funcionamiento: 5°C a 35°C

•

Sin operación: -20°C a 65°C

•

Humedad (sin condensación):

•

Funcionamiento: 20% a 80%

•

Sin operación: 20% a 80%

1

2

3

4

11

Eng

lish

Es

paño

l

Notificacion Regulatoria Adicional

[Argentina]

El portatil Acer viene con los modulos de telecomunicaciones aprobados ya

incorporados para su conexion a la red. El numero de modelo y numero de

homologacion especifico para estos modelos se refieren a continuacion.

[Modem]

[Bluetooth]

[802.11AGN]

[802.11ABG]

[802.11BG]

[Brasil] Noticia adicional de regulamento Anatel

Os componentes de telecomunicacao usados nos notebooks Acer em Portugues

sao homologados atendendo a requisicao da Agencia Nacional de

Telecomunicacoes Anatel, conforme referencia abaixo:

[Modem]

[Bluetooth]

Modelo: RD02-D330

CNC 54-4512

Modelo: Delphi_D40

CNC 53-4581

Modelo: Delphi_D40 (AM5)

CNC 54-5681

Modelo: BCM92045NMD

CNC 16-4062

Modelo:  4965AGN

CNC C-5421

Modelo:  BCM94321MC

CNC C-5225

Modelo:  512AN_MMW

CNC C-6399

Modelo:  533AN_MMW

CNC C-6385

Modelo:  4965AG_

CNC C-5424

Modelo:  WM3945ABG

CNC C-4531

Modelo:  AR5BXB6

CNC C-4340

Modelo:  BCM94311MCG

CNC C-4250

Modelo:  AR5BXB63

CNC C-5448

Modelo:  BCM94312MCG

CNC C-5871

Modelo:

RD02-D330

1406-05-1675

Modelo:

Delphi_D40

0455-06-2565

Modelo:

BCM92045NMD

0578-05-1869

12

Esp

añol

[802.11AGN]

[802.11BGN]

[802.11ABG]

[802.11BG]

Modelo:

4965AGN

0578-07-2198

Modelo:

BCM94321MC

1761-06-1869

Modelo:

512AN_MMW

0807-08-2198

Modelo:

512AN_HMW

0800-08-2198

Modelo:

533AN_MMW

0809-08-2198

Modelo:

533AN_HMW

0812-08-2198

Modelo:

AR5B91

1182-08-3987

Modelo:

4965AG_

0350-07-2198

Modelo:

WM3945ABG

0151-06-2198

Modelo:

AR5BXB6

1188-05-2634

Modelo:

BCM94311MCG

0979-05-1869

Modelo:

AR5BXB63

1188-05-2634

Modelo:

BCM94312MCG

1558-07-1869
