B85M
1 簡介
感謝您購買 ASRock B85M 主機板，本主機板經 ASRock 嚴格品管製作，是一套讓
人信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合 ASRock 對
品質及耐用度的承諾。
由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通
知。如本文件有任何修改，可至 ASRock 網站逕行取得更新版本，不另外通知。若
您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定
資訊。您也可以在 ASRock 網站找到最新的 VGA 卡及 CPU 支援清單。ASRock 網
站 http://www.asrock.com.
繁體中文
1.1 包裝內容
• ASRock B85M 主機板（Micro ATX 尺寸）
• ASRock B85M 快速安裝指南
• ASRock B85M 支援光碟
• 2 x Serial ATA (SATA) 資料纜線（選用）
• 1 x I/O 面板外罩
139
1.2 規格
平台
• Micro ATX 尺寸
• 全固態電容設計
TM
CPU
• 支援第 4 代 Intel® Core
i7 / i5 / i3 / Xeon® / Pentium® /
Celeron® (LGA1150 封裝 )
繁體中文
• 4 電源相位設計
• 支援 Intel® Turbo Boost 2.0 技術
晶片組
• Intel® B85
• 支援 Intel® Small Business Advantage 2.0
記憶體
• 雙通道 DDR3 記憶體技術
• 2 x DDR3 DIMM 插槽
• 支援 DDR3 1600/1333/1066 非 ECC、無緩衝記憶體
• 最大系統記憶體容量： 16GB
（請參閱「注意」）
• 支援 Intel® Extreme Memory Prole (XMP)1.3/1.2
擴充插槽
• 1 x PCI Express 3.0 x16 插槽（PCIE1： x16 模式）
• 1 x PCI Express 2.0 x16 插槽（PCIE2： x4 模式）
• 2 x PCI 插槽
TM
TM
• 支援 AMD Quad CrossFireX
及 CrossFireX
顯示卡
• 僅限整合 GPU 的處理器才可支援 Intel® HD Graphics Built-
in Visuals 及 VGA 輸出。
• 支援 Intel® HD Graphics Built-in Visuals： 轉換 AVC、
MVC (S3D) 及 MPEG-2 Full HW Encode1 的 Intel® 高速影
TM
像同步轉檔技術、Intel® InTru
3D、Intel® Clear Video HD
TM
Technology、Intel® Insider
、Intel® HD Graphics 4600
• Pixel Shader 5.0，DirectX 11.1
• 最大共用記憶體 1792MB
• 三個 VGA 輸出選項： D-Sub、DVI-D 及 HDMI
• 支援三台顯示器
140
B85M
• 支援最高達 1920x1200 @ 60Hz 解析度的 HDMI 技術
• 支援最高達 1920x1200 @ 60Hz 解析度的 DVI-D
• 支援最高達 1920x1200 @ 60Hz 解析度的 D-Sub
• 支援使用 HDMI（需相容於 HDMI 監視器）的 Auto Lip
Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位元率音訊）
• 支援含 DVI-D 及 HDMI 連接埠的 HDCP 功能
• 支援透過 DVI-D 及 HDMI 連接埠的 Full HD 1080p Blu-ray
(BD) 播放
音訊
• 7.1 CH HD 音訊含內容保護（Realtek ALC892 音訊轉碼器）
功能
繁體中文
• 高階藍光音訊支援
LAN
• PCIE x1 Gigabit LAN 10/100/1000 Mb/s
• Qualcomm® Atheros® AR8171
• 支援 Qualcomm® Atheros® Security Wake On Internet Tech-
nology
• 支援網路喚醒
• 支援 Energy Ecient Ethernet 802.3az
• 支援 PXE
後面板 I/O
• 1 x PS/2 鍵盤連接埠
• 1 x D-Sub 連接埠
• 1 x DVI-D 連接埠
• 1 x HDMI 連接埠
• 1 x 光纖 SPDIF 輸出連接埠
• 4 x USB 2.0 連接埠
• 2 x USB 3.0 連接埠
• 1 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED
LED）
• HD 音訊插孔： 後置喇叭／中置／低音／線路輸入／前置
喇叭／麥克風
141
儲存裝置
• 4 x SATA3 6.0 Gb/s 接頭，支援 NCQ、AHCI 及「熱插拔」功能
• 2 x SATA2 3.0 Gb/s 接頭，支援 NCQ、AHCI 及「熱插拔」功能
接頭
• 1 x IR 標頭
• 1 x 列印連接埠標頭
• 1 x COM 連接埠標頭
• 1 x 機殼防護標頭
繁體中文
• 1 x TPM 標頭
• 2 x CPU 風扇接頭 (1 x 4-pin、1 x 3-pin)
• 2 x 機殼風扇接頭 (1 x 4-pin、1 x 3-pin)
• 1 x 電源風扇接頭 (3-pin)
• 1 x 24 pin ATX 電源接頭
• 1 x 8 pin 12V 電源接頭
• 1 x 前面板音訊接頭
• 1 x SPDIF 輸出接頭
• 2 x USB 2.0 標頭（支援 4 USB 2.0 連接埠）
• 1 x USB 3.0 標頭（支援 2 USB 3.0 連接埠）
BIOS 功能
• 64Mb AMI UEFI Legal BIOS 含 多語 GUI 支援
• ACPI 1.1 符合喚醒自動開機
• 支援 SMBIOS 2.3.1
• CPU、DRAM、PCH 1.05V、PCH 1.5V 電壓多重調整
支援 CD
• 驅動程式、公用程式、防毒軟體（試用版）、CyberLink
MediaEspresso 6.5 Trial、Google Chrome 瀏覽器及工具列、
Start8、Intel® Extreme Tuning Utility (IXTU)
硬體監視器
• CPU ／機殼溫度感應
• CPU ／機殼／電源風扇轉速計
• CPU ／機殼靜音風扇（允許按照 CPU 溫度自動調整機殼風
扇速度）
• CPU ／機殼風扇多重速度控制
• 機殼開啟偵測
• 電壓監控： +12V、+5V、+3.3V、CPU Vcore
142
B85M
作業系統
• 相容 Microso® Windows® 8 / 8 64 位元 / 7 / 7 64 位元
認證
• FCC、CE、WHQL
• ErP/EuP Ready（需具備 ErP/EuP ready 電源供應器）
* 如需產品詳細資訊，請上我們的網站： http://www.asrock.com
繁體中文
請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用
自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或
者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們
對於因超頻所造成的可能損害概不負責。
在 Windows® 32 位元作業系統下，因有保留供系統使用記憶體的限制，所以實際
記憶體大小可能低於 4GB。Windows® 64 位元作業系統則沒有此類限制。您可使
用 ASRock XFast RAM 運用 Windows® 無法使用的記憶體。
143

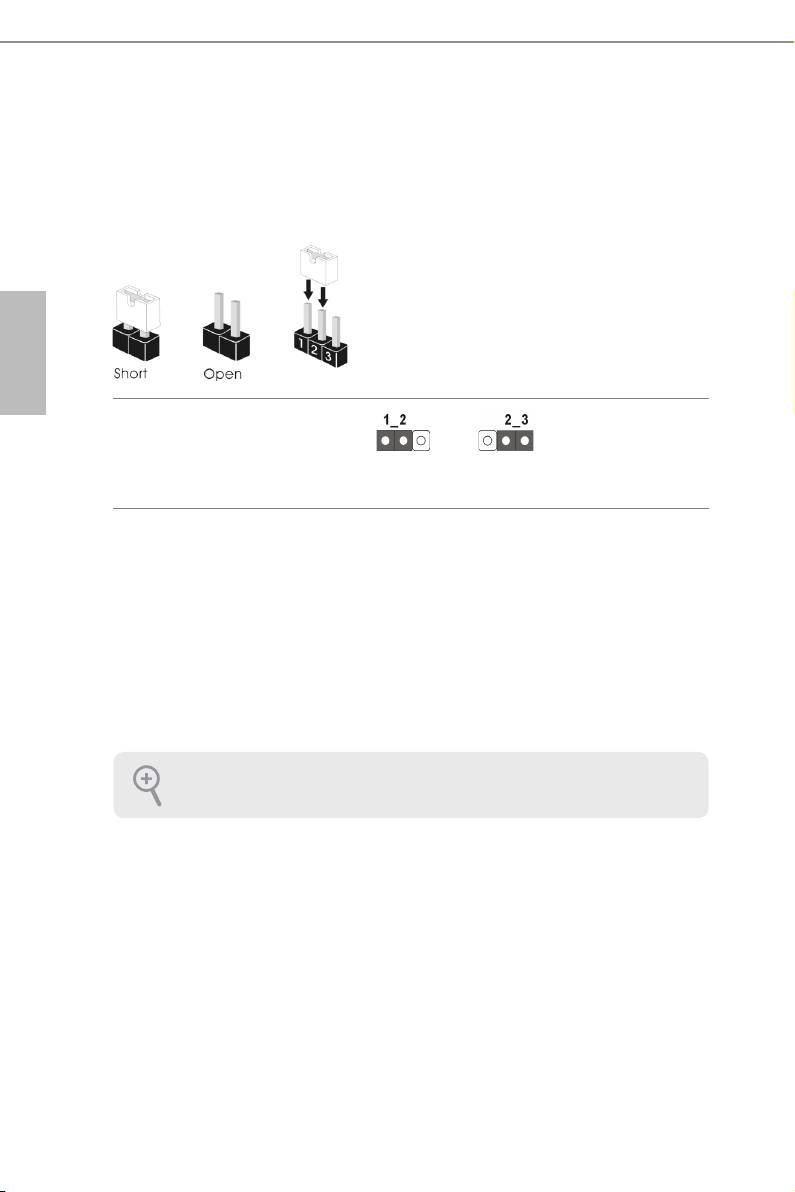

1.3 跳線設定
圖例顯示設定跳線的方式。跳線蓋套在針腳上時，該跳線為「短路」。若沒有跳
線蓋套在針腳上，該跳線為「開啟」。圖例顯示 3-pin 跳線的跳線蓋套在 pin1 及
pin2 時，這兩個針腳皆為「短路」。
繁體中文
清除 CMOS 跳線
(CLRCMOS1)
清除 CMOS預設
（請參閱第 1 頁，編號 14）
您可利用 CLRCMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設
設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後，請使
用跳線蓋讓 CLRCMOS1 上的 pin2 及 pin3 短路約 5 秒。不過，請不要在更新
BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS，則必須先重
新啟動系統，然後於進行清除 CMOS 動作前關機。請注意，只有在取出 CMOS
電池時才會清除密碼、日期、時間及使用者預設設定檔。
若您清除 CMOS，可能會偵測到機殼開啟。請調整 BIOS 選項「清除狀態」，清除
先前機殼防護狀態的紀錄。
144
B85M
1.4 板載標頭及接頭
板載標頭及接頭都不是跳線， 請勿將跳線蓋套在這些標頭及接頭上。將跳線蓋
套在標頭及接頭上，將造成主機板永久性的受損。

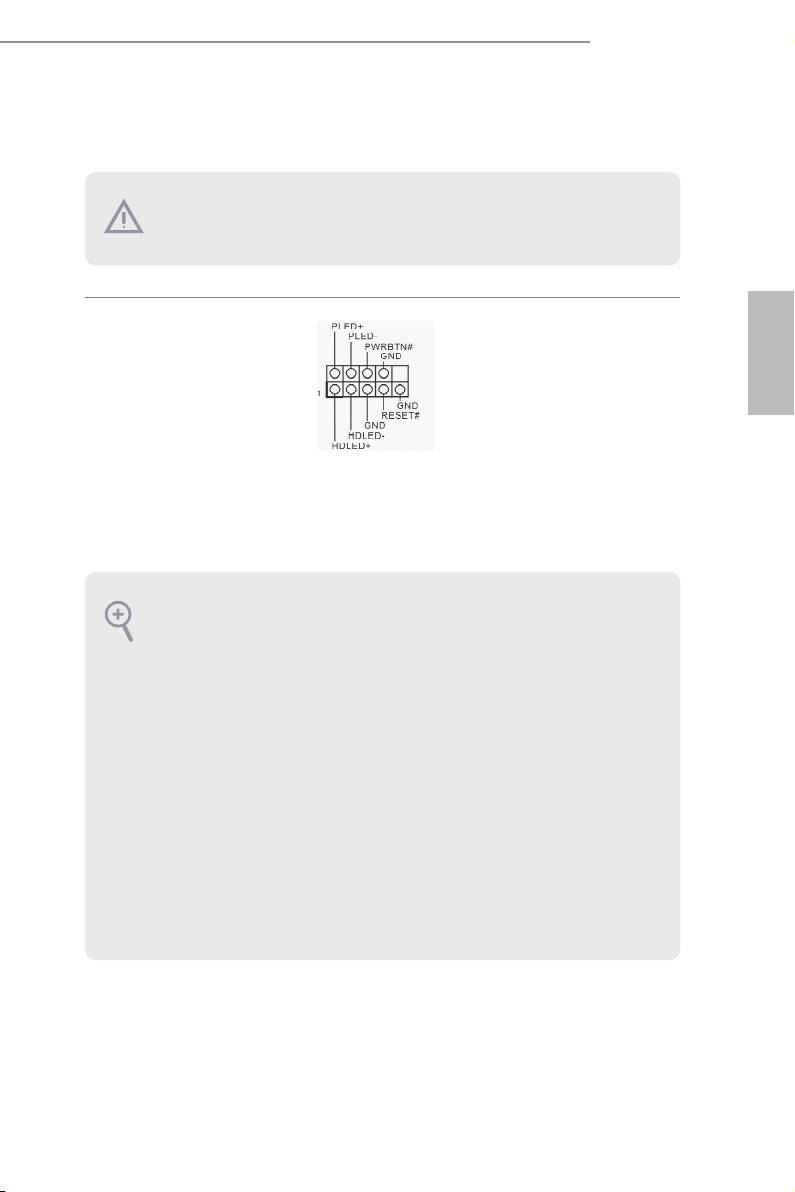

系統面板標頭
請依照以下的針腳排
(9-pin PANEL1)
列將機殼上的電源開
（請參閱第 1 頁， 編號 15）
關、重設開關及系統
繁體中文
狀態指示燈連接至此
標頭。在連接纜線之
前，請注意正負針腳。
PWRBTN（電源開關）：
連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。
RESET（重設開關）：
連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重
設開關即可重新啟動電腦。
PLED（系統電源 LED）：
連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統
進入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，
LED 會熄滅。
HDLED（硬碟活動 LED）：
連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。
各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電源
LED、硬碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此標頭時，
請確定佈線及針腳指派皆正確相符。
145

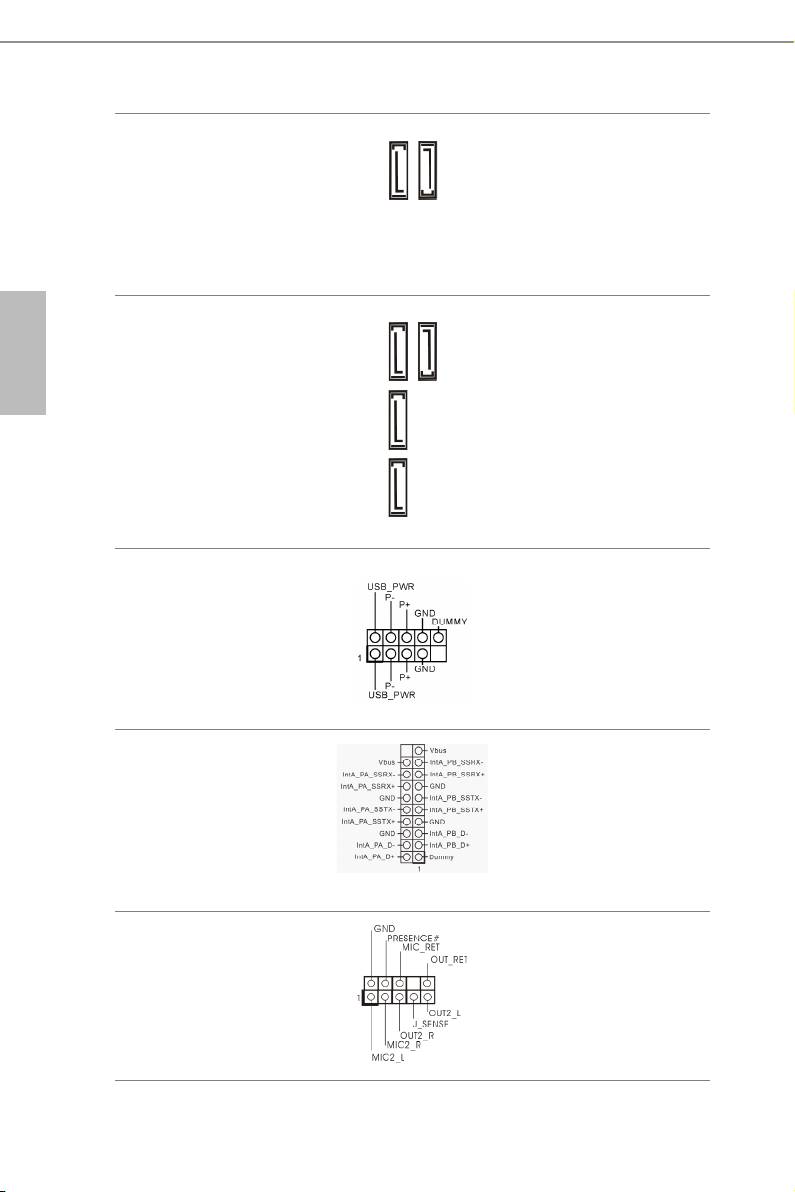

Serial ATA2 接頭
這兩組 SATA2 接頭皆
(SATA_4:
支援內部儲存裝置的
請參閱第 1 頁，編號 8)
SATA 資料纜線，最高
SATA_5
SATA_4
(SATA_5:
可達 3.0 Gb/s 資料傳
請參閱第 1 頁，編號 7)
輸率。
繁體中文
Serial ATA3 接頭
這四組 SATA3 接頭皆
(SATA_0:
支援內部儲存裝置的
請參閱第 1 頁，編號 9）
SATA 資料纜線，最高
SATA_1SATA_2 SATA_3
SATA_0
(SATA_1:
可達 6.0 Gb/s 資料傳
請參閱第 1 頁，編號 10)
輸率。
(SATA_2:
請參閱第 1 頁，編號 13)
(SATA_3:
請參閱第 1 頁，編號 11）
USB 2.0 標頭
除了 I/O 面板上的四
(9-pin USB6_7)
個 USB 2.0 連接埠外，
( 請參閱第 1 頁，編號 17）
在本主機板上還有另
(9-pin USB8_9)
外兩組標頭。各 USB
( 請參閱第 1 頁，編號 18）
2.0 標頭皆可支援兩個
連接埠。
USB 3.0 標頭
除了 I/O 面板上的兩
(19-pin USB3_2_3)
個 USB 3.0 連接埠外，
( 請參閱第 1 頁，編號 12）
在本主機板上還有另
外一組標頭。各 USB
3.0 標頭皆可支援兩個
連接埠。
前面板音訊標頭
本標頭適用於連接
(9-pin HD_AUDIO1)
音訊裝置至前面板音
( 請參閱第 1 頁，編號 25）
訊。
146
B85M
1.
高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須
支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2.
若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊標頭：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC’97 音訊面
板上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄
音音量」。
繁體中文

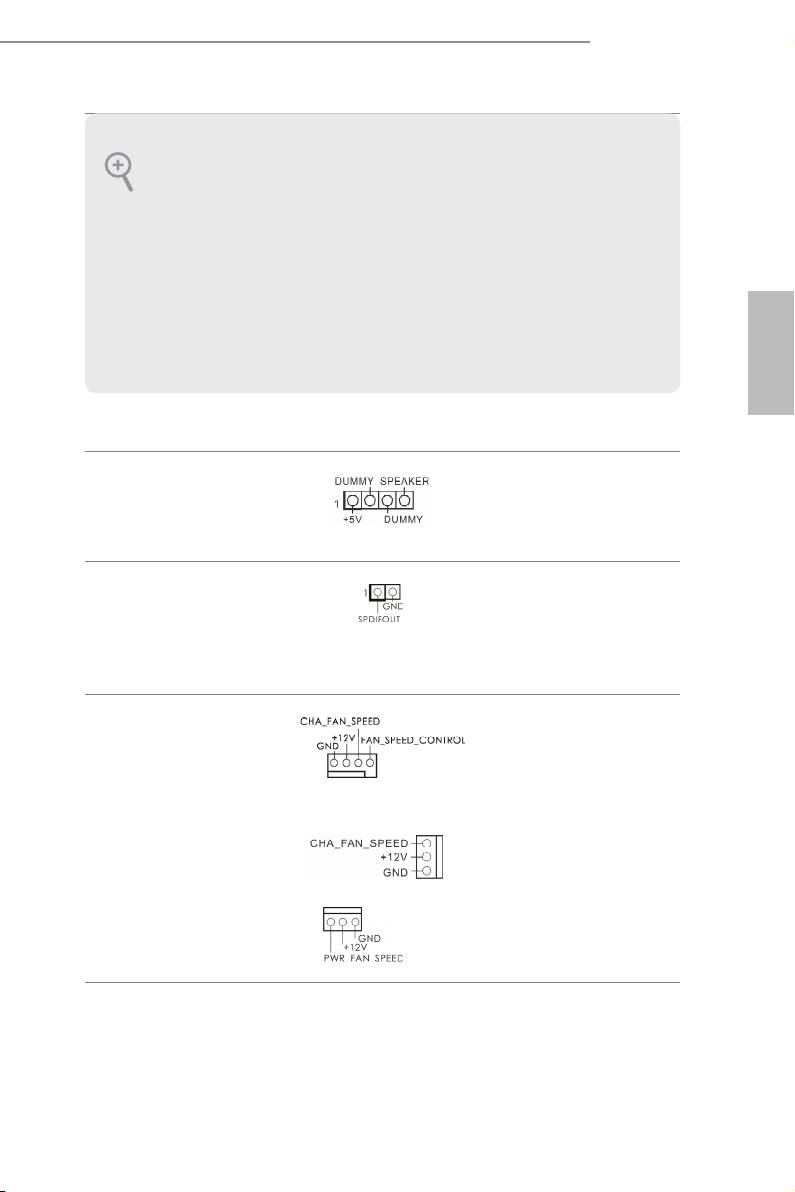

機殼喇叭標頭
請將機殼喇叭連接至
(4-pin SPEAKER1)
此標頭。
( 請參閱第 1 頁， 編號 16）
SPDIF 輸出接頭
請使用纜線將 HDMI
(2-pin SPDIF_OUT1)
VGA 卡的 SPDIF_
( 請參閱第 1 頁， 編號 26）
OUT 接頭接至此標
頭。
機殼及電源風扇接頭
請將風扇纜線連接至
(4-pin CHA_FAN1)
風扇接頭，並比對黑
( 請參閱第 1 頁， 編號 19）
線及接地針腳。
(3-pin CHA_FAN2)
( 請參閱第 1 頁， 編號 27）
(3-pin PWR_FAN1)
( 請參閱第 1 頁， 編號 4）
147

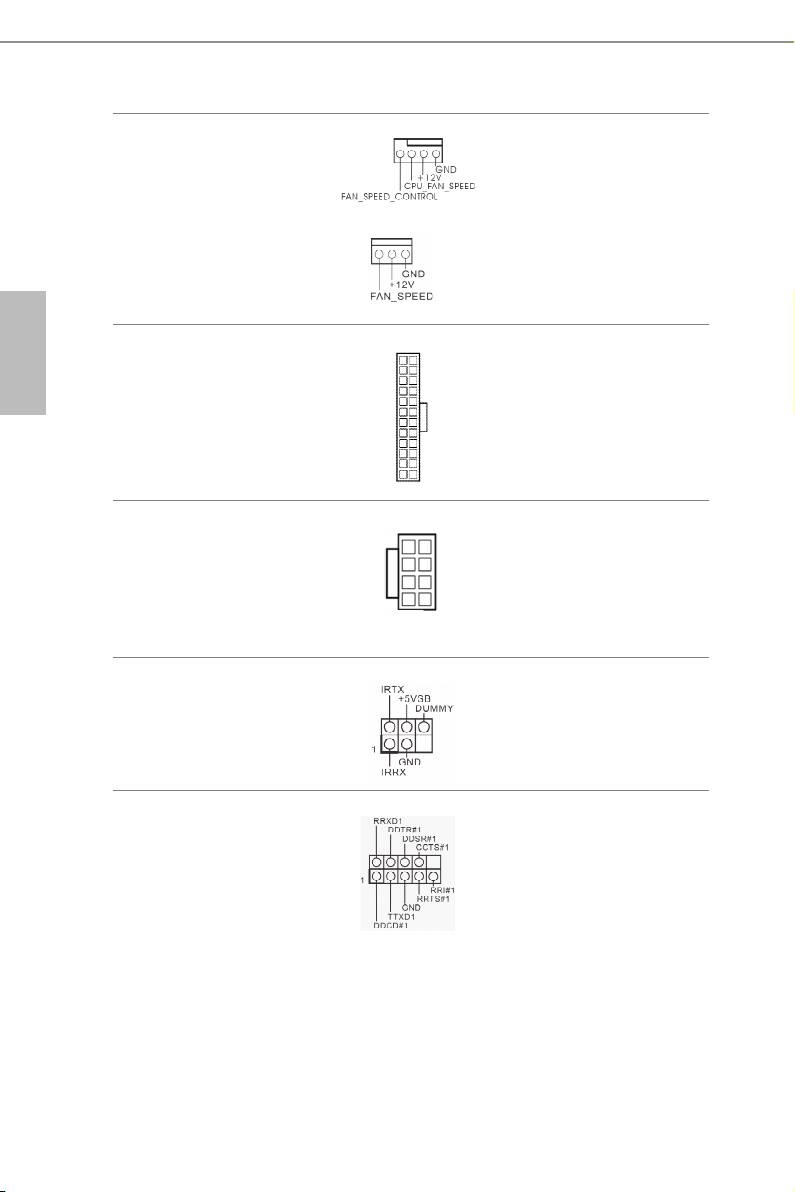

CPU 風扇接頭
本主機板配備 4-Pin
(4-pin CPU_FAN1)
CPU 風扇（靜音風扇）
( 請參閱第 1 頁， 編號 2）
接頭。若您計畫連接
3-Pin CPU 風扇，請接
(3-pin CPU_FAN2)
至 Pin 1-3。
( 請參閱第 1 頁， 編號 3）
繁體中文
ATX 電源接頭
12
24
本主機板配備一組
(24-pin ATXPWR1)
24-pin ATX 電源接
( 請參閱第 1 頁，編號 6）
頭。若要使用 20-pin
ATX 電源供應器，請
插入 Pin 1 及 Pin 13。
1
13
ATX 12V 電源接頭
本主機板配備一組
5
1
(8-pin ATX12V1)
8-pin ATX 12V 電源
( 請參閱第 1 頁，編號 1）
接頭。若要使用 4-pin
ATX 電源供應器，請
8
4
插入 Pin 1 及 Pin 5。
紅外線模組標頭
此標頭支援選用的無線傳送
(5-pin IR1)
及接收紅外線模組。
( 請參閱第 1 頁，編號 23）
序列連接埠標頭
此 COM1 標頭支援序
(9-pin COM1)
列連接埠模組。
( 請參閱第 1 頁，編號 22）
148
B85M

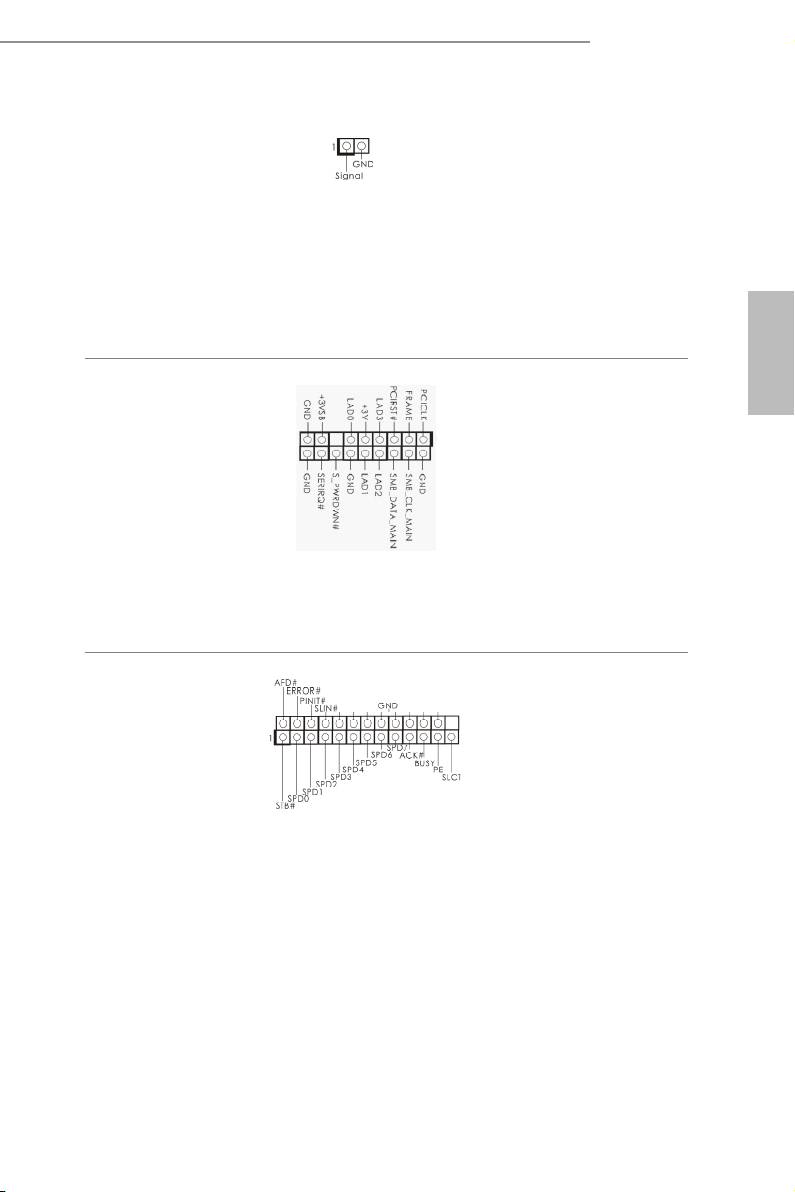

機殼防護標頭
本主機板支援「機殼開
(2-pin CI1)
啟」偵測功能，可偵測機
( 請參閱第 1 頁，編號 24）
殼外蓋是否遭移除。若要
使用本功能，機殼必須採
用機殼防護偵測設計。
TPM 標頭
此接頭支援信賴平台模
繁體中文
(17-pin TPMS1)
組 (TPM) 系統，可確保
( 請參閱第 1 頁，編號 20）
儲存金鑰、數位憑證、密
碼及資料的安全。TPM
系統也能強化網路安全、
保護數位身分並確定平台
完整性。
列印連接埠標頭
這是供列印連接埠纜線
(25-pin LPT1)
使用的介面，可方便印表
( 請參閱第 1 頁，編號 21）
機裝置連線。
