1 はじめに
アスロックの一貫した厳格な品質管理の下で製造された信頼性の高いマザー
ボードであるアスロック B85M マザーボードをお買い上げいただきありがとうご
ざいます。 アスロックの品質と耐久性の取り組みに準拠した堅牢な設計を持つ、
優れたパフォーマンスを提供します。
マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマニュ
アルの内容は予告なしに変更することがあります。 このマニュアルの内容に変更
があった場合には、更新されたバージョンは、予告なくアスロックのウェブサイト
から入手できるようになります。 このマザーボードに関する技術的なサポートが
必要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参
照ください。 アスロックのウェブサイトでは、最新の VGA カードおよび CPU サポー
ト一覧もご覧になれます。 アスロックウェブサイト http://www.asrock.com.
日本語
1.1 パッケージの内容
• アスロック B85M マザーボード（マイクロ ATX フォームファクター）
• アスロック B85M クイックインストールガイド
• アスロック B85M サポート CD
• 2 x シリアル ATA（SATA）データケーブル（オプション）
• 1 x I/O パネルシールド
116
B85M
1.2 仕様
プラットフォー
• マイクロ ATX フォームファクター
ム
• オール固体コンデンサー設計
TM
CPU
• LGA1150 パッケージでは、第 4 世代の Intel® Core
i7 / i5 /
i3 / Xeon® / Pentium® / Celeron® をサポート
• 4 電源フェーズ設計
• Intel® ターボブースト 2.0 テクノロジーをサポート
チップセット
• Intel® B85
• Intel® スモールビジネスアドバンテージ 2.0 をサポート
メモリ
• デュアルチャンネル DDR3 メモリテクノロジー
• 2 x DDR3 DIMM スロット
• DDR3 1600/1333/1066 ECC なし、アンバッファードメモリを
サポート
日本語
• システムメモリの最大容量： 16GB
（注意を参照）
• Intel® エクストリームメモリプロファイル（XMP）1.3/1.2 をサ
ポート
拡張スロット
• 1 x PCI Express 3.0 x16 スロット（PCIE1： x16 モード）
• 1 x PCI Express 2.0 x16 スロット（PCIE2： x4 モード）
• 2 x PCI スロット
TM
TM
• AMD Quad CrossFireX
と CrossFireX
をサポート
グラフィックス
• Intel®HDグラフィックス内蔵ビジュアルおよびVGA出力は、
GPU に統合されたプロセッサーのみでサポートされます。
• Intel®HD グラフィックス内蔵ビジュアルをサポート： AVC、
MVC (S3D)、MPEG-2 フル HW エンコード 1 の Intel® Quick
TM
Sync Video、Intel® InTru
3D、Intel® クリアビデオ HD テク
TM
ノロジー、Intel® インサイダー
、Intel® HD グラフィックス
4600
• ピクセルシェーダー 5.0、DirectX 11.1
• 最大共有メモリ 1792MB
• 3 つの VGA 出力オプション： D-Sub、DVI-D、HDMI
•
3
台のモニターをサポート
117
• HDMI テクノロジーをサポート。最大解像度 1920x1200
@60Hz
• DVI-D をサポート。 最大解像度 1920x1200 @60Hz
• D-Sub をサポート。 最大解像度 1920x1200 @60Hz
• HDMI（HDMI 準拠のモニターが必要）では、オートリップ
シンク、ディープカラー（12bpc）、xvYCC、HBR（高ビットレ
ートオーディオ）をサポート
• DVI-D と HDMI ポートで、HDCP 機能をサポート
• DVI-D と HDMI ポートで、フル HD 1080p ブルーレイ (BD)
再生をサポート
音声
• 7.1 CH HD オーディオ、コンテンツプロテクション付き
（Realtek ALC892 オーディオコーデック）
日本語
• プレミアムブルーレイオーディオサポート
LAN
• PCIE x1 ギガビット LAN 10/100/1000 Mb/ 秒
• クアルコム ® アセロス ® AR8171
• クアルコム ® アセロス ® セキュリティウェイクオンインターネ
ットテクノロジーをサポート
• ウェイクオンランをサポート
• エネルギー効率のよいイーサネット 802.3az をサポート
• PXE をサポート
リアパネル I/O
• 1 x PS/2 キーボードポート
• 1 x D-Sub ポート
• 1 x DVI-D ポート
• 1 x HDMI ポート
• 1 x 光 SPDIF 出力ポート
• 4 x USB 2.0 ポート
• 2 x USB 3.0 ポート
• LED 付き 1 x RJ-45 LAN ポート（ACT/LINK LED と SPEED
LED）
• HD オーディオジャック： リアスピーカー / センター / バス /
ラインイン / フロントスピーカー / マイク
118
B85M
ストレージ
• 4 x SATA3 6.0 Gb/ 秒コネクター、NCQ、AHCI、「ホットプラ
グ」機能をサポート
• 2 x SATA2 3.0 Gb/ 秒コネクター、NCQ、AHCI、「ホットプラ
グ」機能をサポート
コネクター
• 1 x IR ヘッダー
• 1 x プリントポートヘッダー
• 1 x COM ポートヘッダー
• 1 x シャーシイントルージョンヘッダー
• 1 x TPM ヘッダー
• 2 x CPU ファインコネクター（1 x 4 ピン、1 x 3 ピン）
• 2 x シャーシファンコネクター（1 x 4 ピン、1 x 3 ピン）
• 1 x 電源ファンコネクター（3 ピン）
• 1 x 24 ピンATX 電源コネクター
• 1 x 8 ピン 12V 電源コネクター
• 1 x 前面パネルオーディオコネクター
日本語
• 1 x SPDIF Out コネクター
• 2 x USB 2.0 ヘッダー（4 つの USB 2.0 ポートをサポート）
• 1 x USB 3.0 ヘッダー（2 つの USB 3.0 ポートをサポート）
BIOS 機能
• 多言語 GUI サポート付きの 64Mb AMI UEFI Legal BIOS
• ACPI 1.1 準拠のウェイクアップイベント
• SMBIOS 2.3.1 をサポート
• CPU、DRAM、PCH 1.05V、PCH 1.5V 複数電圧設定
サポート CD
• ドライバー、ユーティリティ、アンチウイルスソフトウェア（ト
ライアル版）、CyberLink MediaEspresso 6.5 トライアル、
Google Chrome ブラウザー、ツールバー、Start8、Intel® エク
ストリームチューニングユーティリティー（IXTU）
ハードウェアモ
• CPU/ シャーシ温度センサー
ニター
• CPU/ シャーシ / 電源ファンタコメーター
• CPU/ シャーシ静音ファン（CPU 温度によるシャーシファン
速度の自動調整可能）
• CPU/ シャーシファンマルチ速度制御
• ケース開閉検知
119
• 電圧監視： +12V、+5V、+3.3V、CPU Vcore
OS
• Microso® Windows® 8 / 8 64 ビット / 7 / 7 64 ビット準拠
認証
• FCC、CE、WHQL
• ErP/EuP Ready（ErP/EuP ready 電源が必要です）
* 商品詳細については、当社ウェブサイトをご覧ください。 http://www.asrock.com
日本語
BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティ
のオーバークロックツールの使用などを含む、オーバークロックには、一定のリス
クを伴いますのでご注意ください。 オーバークロックするとシステムが不安定に
なったり、システムのコンポーネントやデバイスが破損することがあります。 ご自
分の責任で行ってください。 弊社では、オーバークロックによる破損の責任は負
いかねますのでご了承ください。
Windows® 32 ビットオペレーティングシステムでの、システム使用に割り当てられ
た実際のメモリサイズは制限のため、4GB 未満のことがあります。 Windows®
64 ビットのオペレーティングシステムでは、そのような制限はありません。
Windows® では使えないメモリを使用するために、アスロック XFast RAM を使用
することができます。
120
B85M
1.3 ジャンパー設定

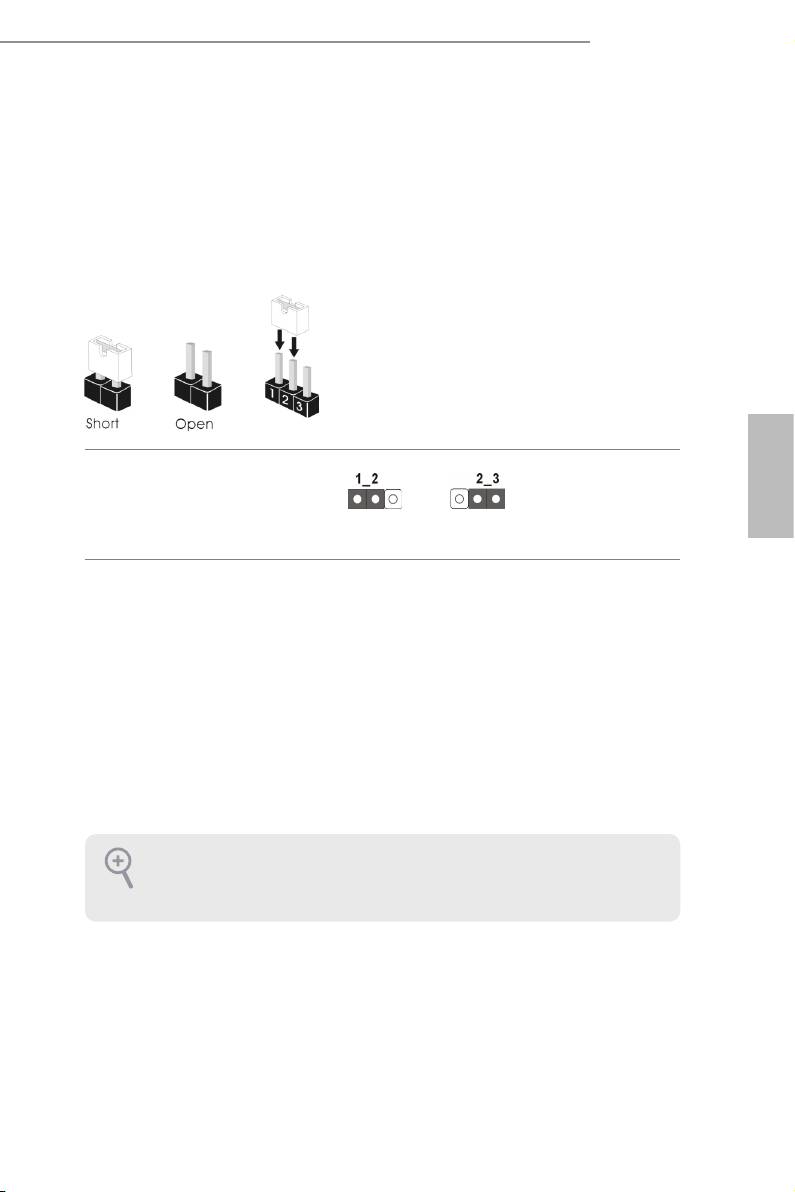

このイラストは、ジャンパーの設定方法を示しています。 ジャンパーキャップがピ
ンに被さっていると、ジャンパーは「ショート」です。 ジャンパーキャップがピンに
被さっていない場合には、ジャンパーは「オープン」です。 この図は 3 ピンのジャ
ンパーを表し、ジャンパーキャップがピン 1 とピン 2 に被さっているとき、これら
のピンは「ショート」です。
CMOS クリアジャンパー
日本語
(CLRCMOS1)
CMOS のクリアデフォルト
（p.1、No. 14 参照）
CLRCMOS1は、CMOSのデータをクリアすることができます。 クリアして、デフォ
ルト設定にシステムパラメーターをリセットするには、コンピューターの電源を
切り、電源から電源コードを抜いてください。 15 秒待ってから、CLRCMOS1 の
ピン 2 とピン 3 をジャンパーキャップを使って 5 秒間ショートします。 ただし、
BIOSをアップデートした直後に、CMOS をクリアしないでください。 BIOS をアッ
プデート後、CMOS をクリアする必要があれば、最初にシステムを起動し、それ
から CMOS クリアアクションを行う前にシャットダウンしてください。 パスワー
ド、日付、時間、ユーザーのデフォルトプロファイルは、CMOS の電池を取り外し
た場合にのみ、消去されることにご注意ください。
CMOS をクリアすると、ケースの開閉が検知されることがあります。 以前のシャー
シイントルージョンステータス記録を消去するには、BIOS オプションから「Clear
Status（ステータスの消去）」で調整してください。
121
1.4 オンボードのヘッダーとコネクター
オンボードヘッダーとコネクターはジャンパーではありません。 これらヘッダーと
コネクターにはジャンパーキャップを被せないでください。 ヘッダーおよびコネク
ターにジャンパーキャップを被せると、マザーボードに永久損傷が起こることがあ
ります。

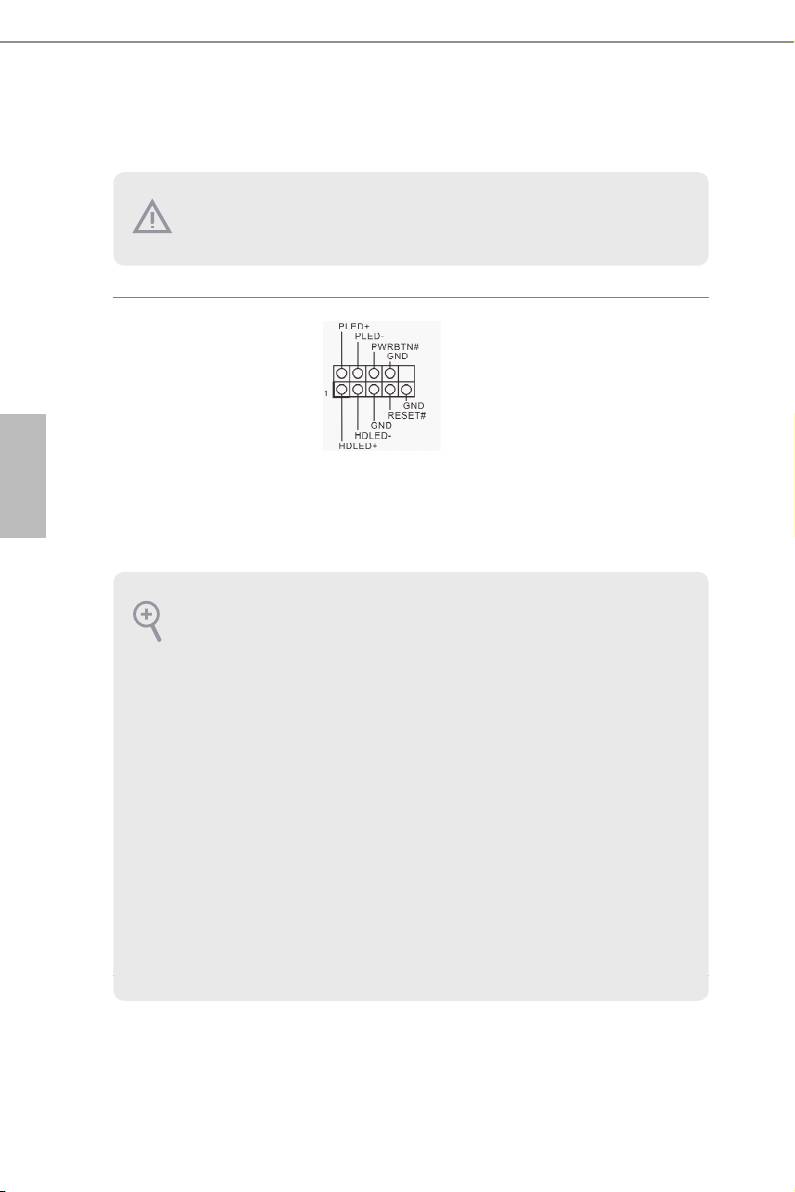

システムパネルヘッダー
電源スイッチを接続し、
（9 ピンパネル 1）
スイッチをリセットし、下
（p.1、No. 15 参照）
記のピン割り当てに従っ
て、シャーシのシステムス
テータス表示ランプをこ
日本語
のヘッダーにセットしま
す。 ケーブルを接続する
ときには、ピンの＋と−に
気をつけてください。
PWRBTN（電源スイッチ）：
シャーシ前面パネルの電源スイッチに接続してください。 電源スイッチを使用し
て、システムをオフにする方法を設定できます。
RESET（リセットスイッチ）：
シャーシ前面パネルのリセットスイッチに接続してください。 コンピューターがフ
リーズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、
コンピューターを再起動します。
PLED（システム電源 LED）：
シャーシ前面パネルの電源ステータス表示ランプに接続してください。 システム
稼働中は、LED が点灯します。 システムが S1/S3 スリープ状態の場合には、LED
は点滅を続けます。 システムが S4 スリープ状態または電源オフ（S5）のときには、
LED はオフです。
HDLED（ハードドライブアクティビティ LED）：
シャーシ前面パネルのハードドライブアクティビティ LED に接続してください。
ハードドライブのデータを読み取りまたは書き込み中に、LED はオンになります。
前面パネルデザインは、シャーシによって異なることがあります。 前面パネルモ
ジュールは、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブア
クティビティ LED、スピーカーなどから構成されます。 シャーシの前面パネルモ
ジュールとこのヘッダーを接続する場合には、配線の割り当てと、ピンの割り当て
が正しく合致していることを確かめてください。
122
B85M

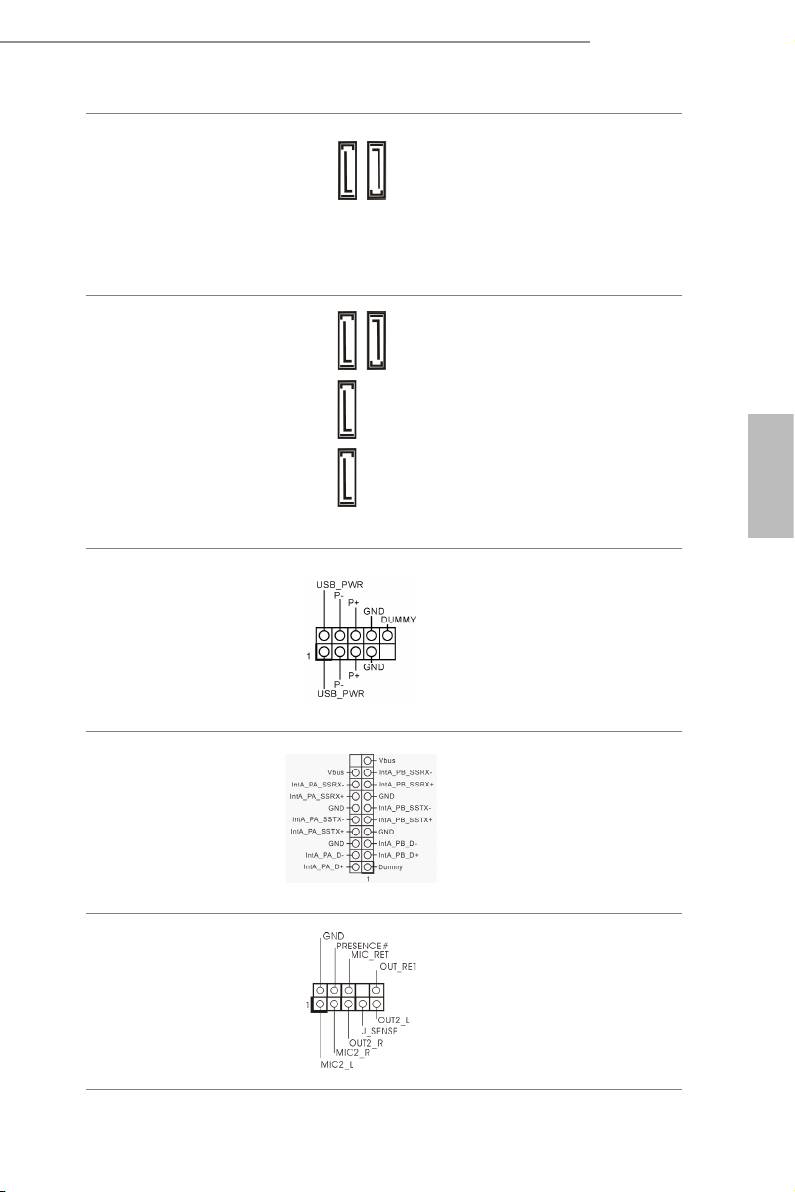

シリアル ATA2 コネクター
これら 2 つの SATA2 コ
（SATA_4:
ネクターは、最高 3.0 Gb/
p.1、No. 8 参照）
秒のデータ転送速度で
SATA_5
SATA_4
（SATA_5:
内部ストレージデバイス
p.1、No. 7 参照）
用の SATA データケーブ
ルをサポートします。
シリアル ATA3 コネクター
これら 4 つの SATA3 コ
（SATA_0:
ネクターは、最高 6.0 Gb/
p.1、No. 9 参照）
SATA_1SATA_2 SATA_3
SATA_0
秒のデータ転送速度で
（SATA_1:
内部ストレージデバイス
p.1、No. 10 参照）
用の SATA データケーブ
（SATA_2:
ルをサポートします。
p.1、No. 13 参照）
（SATA_3:
日本語
p.1、No. 11 参照）
USB 2.0 ヘッダー
I/O パネルの 4 つの USB
（9 ピン USB6_7）
2.0 ポートに加えて、この
（p.1、No. 17 参照）
マザーボードには 2 つの
（9 ピン USB8_9）
ヘッダーがあります。 各
（p.1、No. 18 参照）
USB 2.0 ヘッダーは、2 つ
のポートをサポートでき
ます。
USB 3.0 ヘッダー
I/O パネルの 2 つの USB
（19 ピン USB3_2_3）
3.0 ポートに加えて、この
（p.1、No. 12 参照）
マザーボードには 1 つの
ヘッダーがあります。 各
USB 3.0 ヘッダーは、2 つ
のポートをサポートでき
ます。
フロントパネルオーディ
このヘッダーは、フロント
オヘッダー
オーディオパネルにオー
（9 ピン HD_AUDIO1）
ディオデバイスを接続す
（p.1、No. 25 参照）
るためのものです。
123
1.
ハイディフィニションオーディオはジャックセンシングをサポートしていますが、
正しく機能するためには、シャーシのパネルワイヤーが HDA をサポートしてい
ることが必要です。 お使いのシステムを取り付けるには、当社のマニュアルお
よびシャーシのマニュアルの指示に従ってください。
2.
ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネルオー
ディオヘッダーに取り付けてください。
A. Mic_IN (MIC) を MIC2_L に接続。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続。
C. アース (GND) をアース (GND) に接続。
D. MIC_RETと OUT_RET は、HD オーディオパネル専用です。 ACʼ97 オーディ
オパネルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」
タブで、「録音音量」を調整してください。
日本語

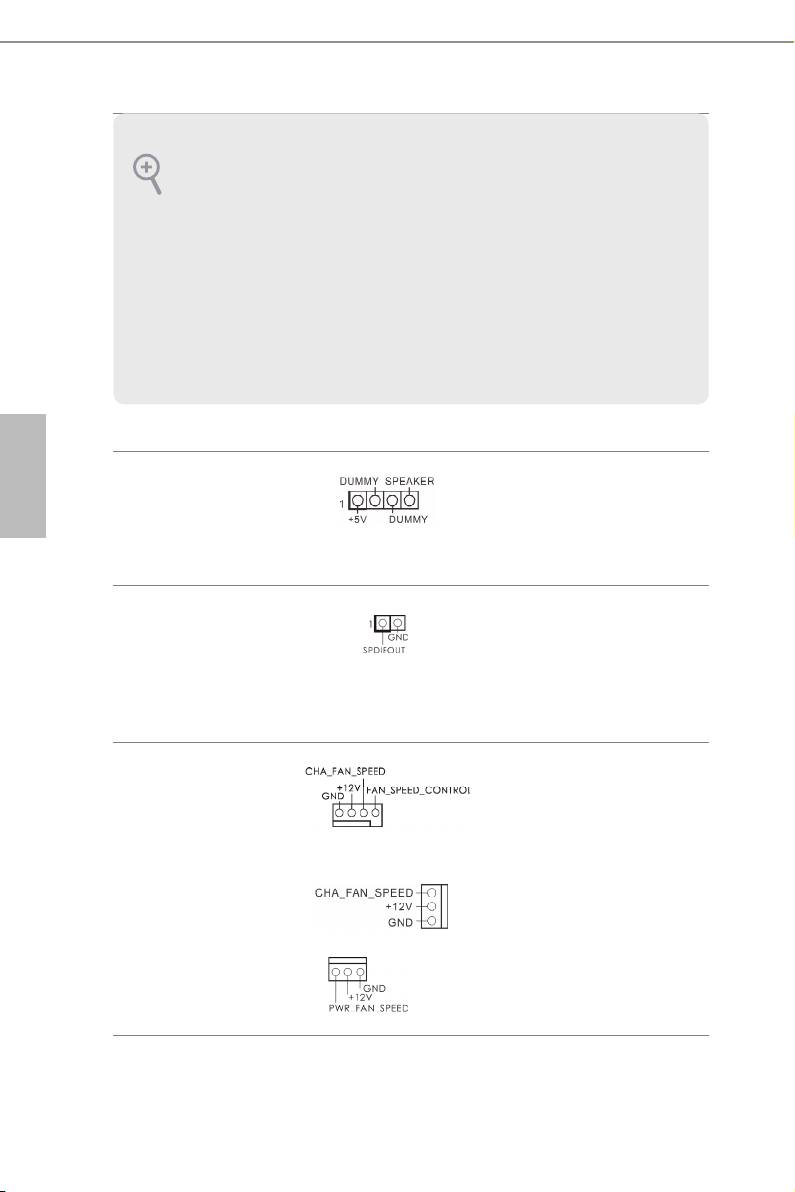

シャーシスピーカーヘッ
シャーシスピーカーはこ
ダー
のヘッダーに接続してく
（4 ピン SPEAKER1）
ださい。
（p.1、No. 16 参照）
SPDIF Out コネクター
ケーブルを使用して、
（2 ピン SPDIF_OUT1）
HDMI VGA カードの
（p.1、No. 26 参照）
SPDIF_OUT コネクター
をこのヘッダーに接続し
てください。
シャーシと電源ファンコ
ファンケーブルはファン
ネクター
コネクターに接続し、黒
（4 ピン CHA_FAN1）
線とアースピンを合わせ
（p.1、No. 19 参照）
てください。
（3 ピン CHA_FAN2）
（p.1、No. 27 参照）
（3 ピン PWR_FAN1）
（p.1、No. 4 参照）
124
B85M

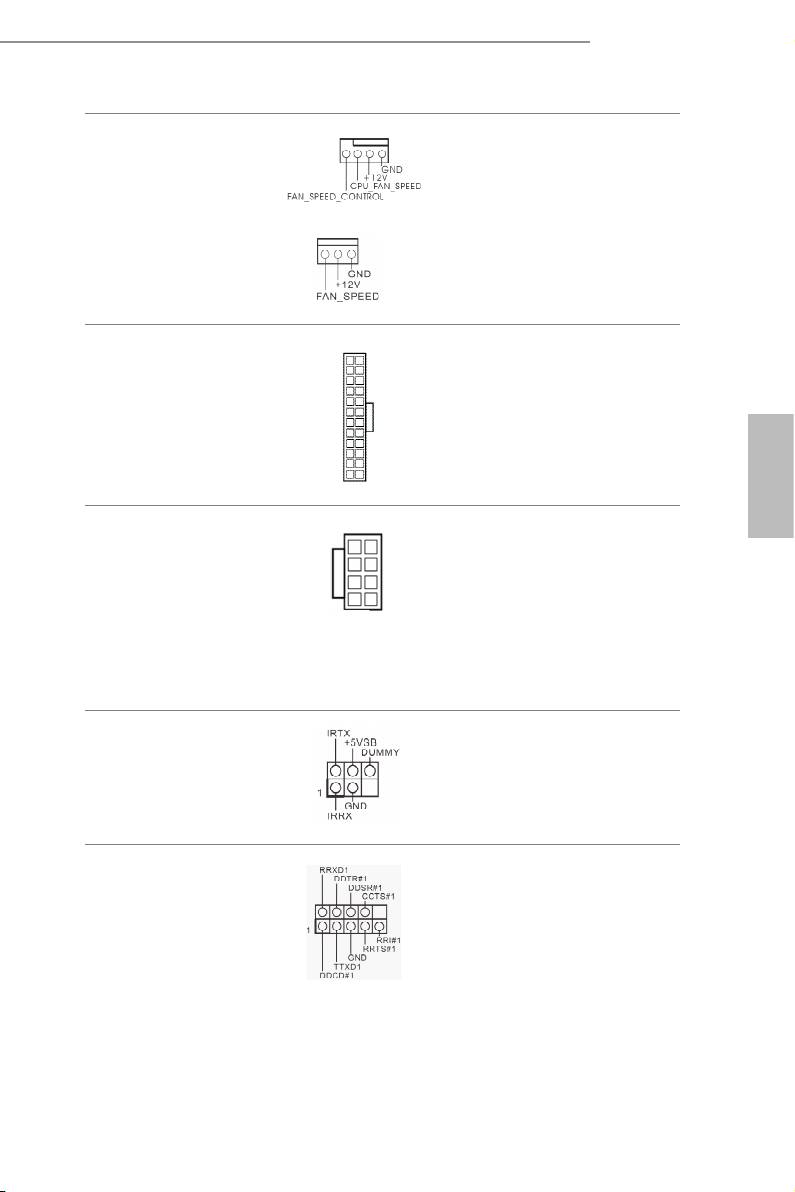

CPU ファンコネクター
このマザーボードは 4 ピ
（4 ピン CPU_FAN1）
ン CPU ファン（静音ファ
（p.1、No. 2 参照）
ン）コネクターを提供しま
す。 3 ピンの CPU ファン
（3 ピン CPU_FAN2）
を接続する場合には、ピ
（p.1、No. 3 参照）
ン 1-3 に接続してくださ
い。
ATX 電源コネクター
12
24
このマザーボードは 24 ピ
（24 ピンATXPWR1）
ン ATX 電源コネクター
（p.1、No. 6 参照）
を提供します。 20 ピンの
ATX 電源を使用するに
は、ピン 1 と 13 番に合わ
1
13
せて接続してください。
日本語
ATX12V 電源コネクター
5
1
このマザーボードは 8 ピ
（8 ピンATX12V1）
ン ATX12V 電源コネク
（p.1、No. 1 参照）
ターを提供します。 4 ピ
8
4
ンの ATX 電源を使用す
るには、ピン 1 と 5 番に
合わせて接続してくださ
い。
赤外モジュールヘッダー
このヘッダーはオプションのワ
（5 ピン IR1）
イヤレス送受信赤外モジュール
（p.1、No. 23 参照）
をサポートしています。
シリアルポートヘッダー
この COM1 ヘッダーはシ
（9 ピン COM1）
リアルポートモジュール
（p.1、No. 22 参照）
をサポートします。
125
ケースイントリュージョン
このマザーボードは
ヘッダー
シャーシカバーが開けら
（2 ピン CI1）
れたことを検知する、ケー
（p.1、No. 24 参照）
ス開閉検知機能をサポー
トします。 この機能には、
シャーシイントルージョ
ン検知設計されたシャー
シが必要です。
TPM ヘッダー
このコネクターはトラス
（17 ピン TPMS1）
テッドプラットフォームモ
（p.1、No. 20 参照）
ジュール（TPM）システ
日本語
ムをサポートし、鍵、デジ
タル証明書、パスワード、
データを安全に保管する
ことができます。 TPM シ
ステムはまた、ネットワー
クセキュリティを高め、デ
ジタル証明書を保護し、
プラットフォームの完全
性を保証します。
プリントポートヘッダー
これは、プリンターデバ
（25 ピン LPT1）
イスとの接続を簡単に行
（p.1、No. 21 参照）
うことのできる、プリント
ポートケーブル用のイン
タフェースです。
