ASRock Z77 Extreme11: 1. Giriş

destekler

- 2 (Verici) x 2 (Verici)’ye kadar destekleyen 2 antenli

MIMO teknolojisi

- Bluetooth 4.0 sınıf 2’ı destekler

Arka Panel - 1 x PS/2 Fare/Klavye Portu

G/З - 1 x HDMI Portu

- 1 x Optik SPDIF Зэkэюэ Portu

- 2 x Kullanэma Hazэr USB 2.0 Portu

- 1 x eSATA3 Konektцrь

- 8 x Kullanэma Hazэr USB 3.0 Portu

- 2 x RJ-45 LAN Portu, LED’li (AKT/LЭNK LED’i ve HIZ

LED’i)

- 1 x IEEE 1394 Konektörü

- 1 x CMOS’u Temizleme Anahtarı

- HD Ses Jakı: Arka Hoparlör / Orta / Bas / Hat Girişi /

Türkçe

Ön Hoparlör / Mikrofon

®

SAS2/SATA3 - 2 x SATA3 6,0Gb/sn Intel

Z77 konektör, donanım

RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid

Storage ve Intel Smart Response Teknolojisini), NCQ,

AHCI ve Sistem Açıkken Bileşen Takma (SATA3_1

konektörü eSATA portuyla paylaşılır)

- LSI SAS2308 PCIe 3.0 x8 kontrol birimiyle 8 x SAS2/

SATA3 6,0 Gb/sn., RAID desteği (RAID 0, RAID 1,

RAID 1E ve RAID 10), MegaRAID Yardımcı Programı,

NCQ ve Hot Plug

®

USB 3.0 - Intel

tarafından 4 x Arka USB 3.0 bağlantı noktası,

5Gb/s’ye kadar USB 1.1/2.0/3.0

- Etron EJ188 tarafından 4 x Arka USB 3.0 bağlantı

noktası, 5Gb/s’ye kadar USB 1.1/2.0/3.0

- Etron EJ188 tarafından 2 x Ön USB 3.0 bağlantısı (4

USB 3.0 bağlantı noktasını destekler), 5Gb/s’ye kadar

USB 1.1/2.0/3.0

Konektör - 4 x SATA2 3,0Gb/sn, donanım RAID (RAID 0, RAID 1,

RAID 5, RAID 10, Intel Rapid Storage ve Intel Smart

Response Teknolojisini), NCQ, AHCI ve Sistem Açıkken

Bileşen Takma

- 2 x SATA3 6.0 Gb/sn konektör

160

ASRock Z77 Extreme11 Motherboard

- 8 x SAS2/SATA3 6.0 Gb/sn konektör

- 1 x KÖ şi

- 1 x Kullanıcı Kızılötesi Modül Bağlantısı

- 1 x COM portu şi

- 1 x HDMI_SPDIF şi

- 1 x IEEE 1394 şi

- 1 x Güç LED’i şi

- 2 x CPU FAN konektörü (1 x 4 pin, 1 x 3 pin)

- 3 x Kasa FAN konektörü (1 x 4 pin, 2 x 3 pin)

- 1 x Gьз FAN konektörü (3 pin)

- 1 x SB FAN konektörü (3 pin)

- 24 pin ATX güç konektörü

- 8 pin 12V güç konektörü

- SLI/XFire güç konektörü

- Ön panel ses konektörü

- 3 x USB 2.0 ş (6 USB 2.0 portu destekler)

- 1 x Dikey Tip A USB

Türkçe

- 2 x USB 3.0 ş (4 USB 3.0 portu destekler)

- 1 x Dr. Debug (7 Segmentli Hata Ayıklama LED’i)

- 1 x LED’li Güç Anahtarı

- 1 x LED’li Sıfırlama Anahtarı

BIOS Özelliği - 64 Mb GUI destekli AMI UEFI Geçerli BIOS

- “Tak Çalıştır”ı destekler

- ACPI 1.1 Uyumlu Uyandırma Olayları

- Jumpersız ayarlamayı destekler

- SMBIOS 2.3.1 Desteği

- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA

Voltaj Çoklu ayarı

Destek CD’si - Sürücüler, Yardımcı Programlar, AntiVirüs Yazılımı

(Deneme Sürümü), CyberLink MediaEspresso 6.5

Deneme Sürümü, Google Chrome

Tarayıcı ve Araç Çubuğu

Donanım - CPU/Kasa/SB Sıcaklık Duyarlılığı

Monitör - CPU/Kasa/Güç/SB Fan Takometresi

- İşlemci/Kasa Sessiz Fanı

- CPU/Kasa Fan Çoklu-Hız Kontrolü

- Voltaj İzleme: +12V, +5V, +3,3V, CPU Vcore

161

ASRock Z77 Extreme11 Motherboard

®

®

TM

İS - Microsoft

Windows

8 / 8 64-bit / 7 / 7 64-bit / Vista

/

TM

Vista

64-bit uyumlu

Sertikalar - FCC, CE, WHQL

- ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli)

* Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin:

http://www.asrock.com

UYARI

Lütfen, ayarı BIOS'da ayarlama, Untied Overclocking

Türkçe

Teknolojisi'ni uygulama veya üçüncü taraf aşırı hızlandırma

araçlarını kullanma gibi durumlarda aşırı hızlandırmayla ilgili risk

olduğunu unutmayın. Aşırı hızlandırma sisteminizin kararlılığını

etkiler veya hatta sisteminizin bileşenlerini ve cihazlarına

zarar verebilir. Bu risk size aittir ve zararı siz ödersiniz. Aşırı

hızlandırmadan kaynaklanan olası zarardan sorumlu değiliz.

162

ASRock Z77 Extreme11 Motherboard

1.3 Yerleşik Fişler ve Konektörler

Yerleşik şler ve konektörler jumper DEĞİLDİR. Bu şlerin ve konektörlerin

üzerine jumper kapakları YERLEŞTİRMEYİN. Fişlerin ve konektörlerin

üzerine jumper kapakları yerleştirmek anakartın kalıcı olarak zarar görme-

sine neden olabilir!

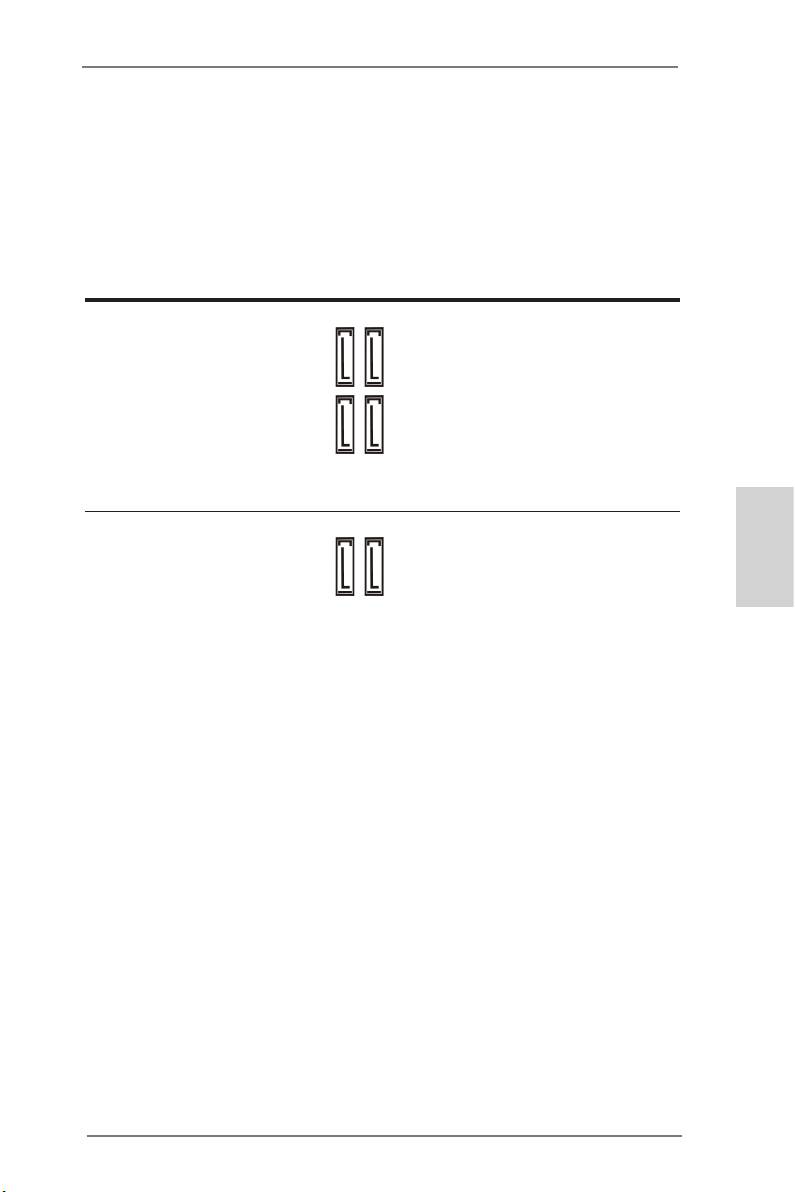

Seri ATA2 Konektörler

Bu dört Seri ATA2 (SATA2)

(SATA2_2_3: bkz.

konektör, dahili depolama

SATA2_3SATA2_5

SATA2_2SATA2_4

s.2, No. 14)

cihazları için SATA veri

(SATA2_4_5: bkz.

kablolarını destekler. Geçerli

s.2, No. 15)

SATA2 arayüzü 3,0 Gb/sn

veri aktarım hızına izin verir.

Seri ATA3 Konektörler

(SATA3_0_1: bkz.

Türkçe

SATA3_1

SATA3_0

s.2, No. 13)

Bu iki Seri ATA3 (SATA3) konektör, dahili depolama cihazları için SATA

veri kablolarını destekler. Geçerli SATA3 arayüzü 6,0 Gb/sn veri aktarım

hızına izin verir. Arka G/Ç’deki eSATA bağlantı noktasında bağlantı varsa,

iç SATA3_1 çalışmayacaktır.

163

ASRock Z77 Extreme11 Motherboard

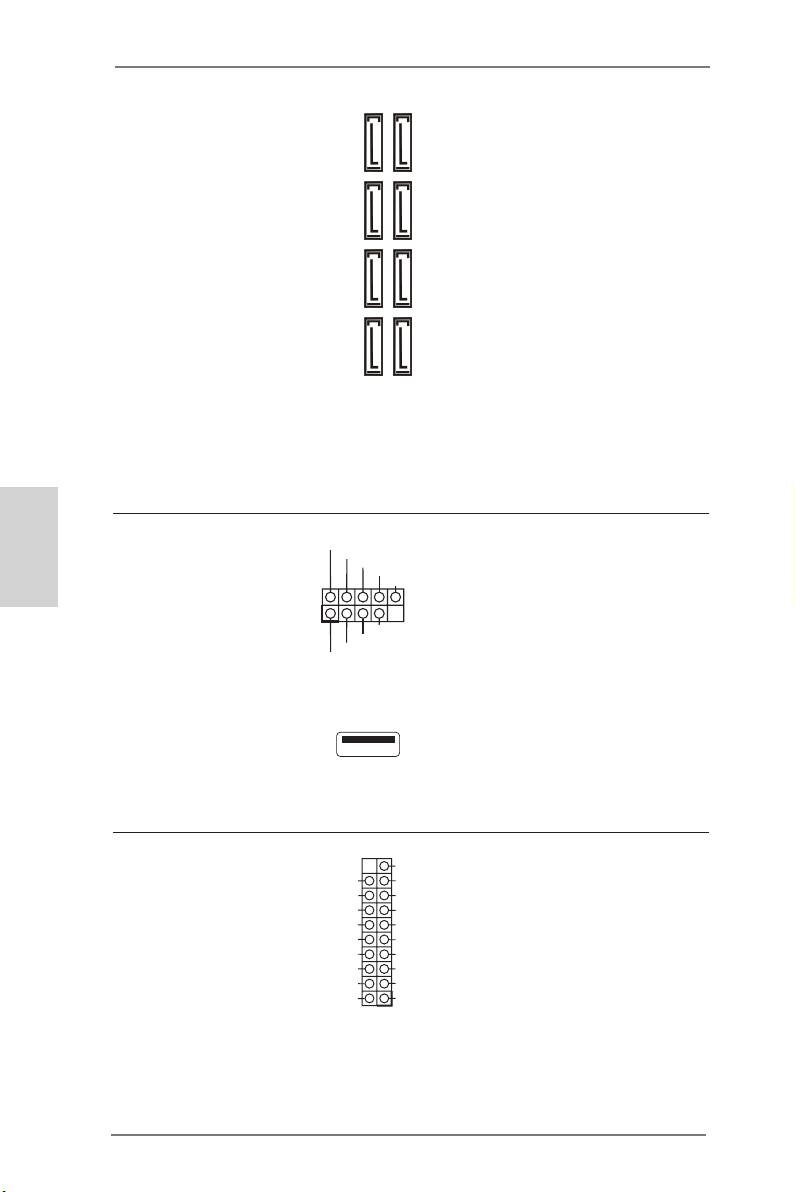

Seri ATA3 Konektörler

Bu sekiz SAS2/Seri ATA3

(SAS_0_1: bkz.

(SATA3) konektör, da-

SAS_1SAS_5 SAS_3SAS_7

SAS_0SAS_4 SAS_2SAS_6

s.2, No. 16)

hili depolama cihazları için

(SAS_2_3: bkz.

SAS/SATA veri kablolarını

s.2, No. 17)

destekler. Geçerli SAS2/

(SAS_4_5: bkz.

SATA3 arayüzü 6,0 Gb/

s.2, No. 18)

sn veri aktarım hızına izin

(SAS_6_7: bkz.

verir. ODD’leriniz için SAS

s.2, No. 19)

bağlantı noktaları yerine

®

Intel

Z77 SATA2 bağlantı

noktalarını kullanmanızı

öneririz. SAS HDD’ler için,

lütfen SAS veri kablosu

bayileri ile temasa geçin.

Türkçe

USB 2.0 Fişleri

G/Ç panelinde bulunan her

(9-pinli USB2_3)

zamanki iki adet USB2.0

(bkz. s.2 No. 29)

bağlantı noktasının yanısıra,

(9-pinli USB4_5)

bu anakartta üç adet USB

(bkz. s.2 No. 30)

2.0 üst bağlantı yeri ve bir

(9-pinli USB6_7)

adet USB bağlantı noktası

(bkz. s.2 No. 31)

vardır. Her bir USB 2.0

üst bağlantı yeri iki adet

(USB8)

(bkz. s.2 No. 28)

USB 2.0 bağlantı noktasını

destekleyebilir.

USB 3.0 Fişleri

I/O panelinde bulunan sekiz

(19-pinli USB3_11_12)

adet varsayılan USB 3.0

(bkz. s.2 No. 9)

bağlantı noktasının yanı

(19-pinli USB3_9_10)

sıra, bu ana kart üzerinde iki

(bkz. s.2 No. 10)

adet USB 3.0 bağlantısı bu-

lunur. Bu USB 3.0 bağlantısı

iki adet USB 3.0 bağlantı

noktasını destekleyebilir.

164

ASRock Z77 Extreme11 Motherboard

USB_PWR

-B

+B

GND

1

GND

+A

-A

USB_PWR

VbusVbus

Vbus

IntA_PB_SSRX-

IntA_PA_SSRX-

IntA_PB_SSRX+

IntA_PA_SSRX+

GND

GND

IntA_PB_SSTX-

IntA_PA_SSTX-

IntA_PB_SSTX+

IntA_PA_SSTX+

GND

GND

IntA_PB_D-

IntA_PA_D-

IntA_PB_D+

IntA_PA_D+

Dummy

1

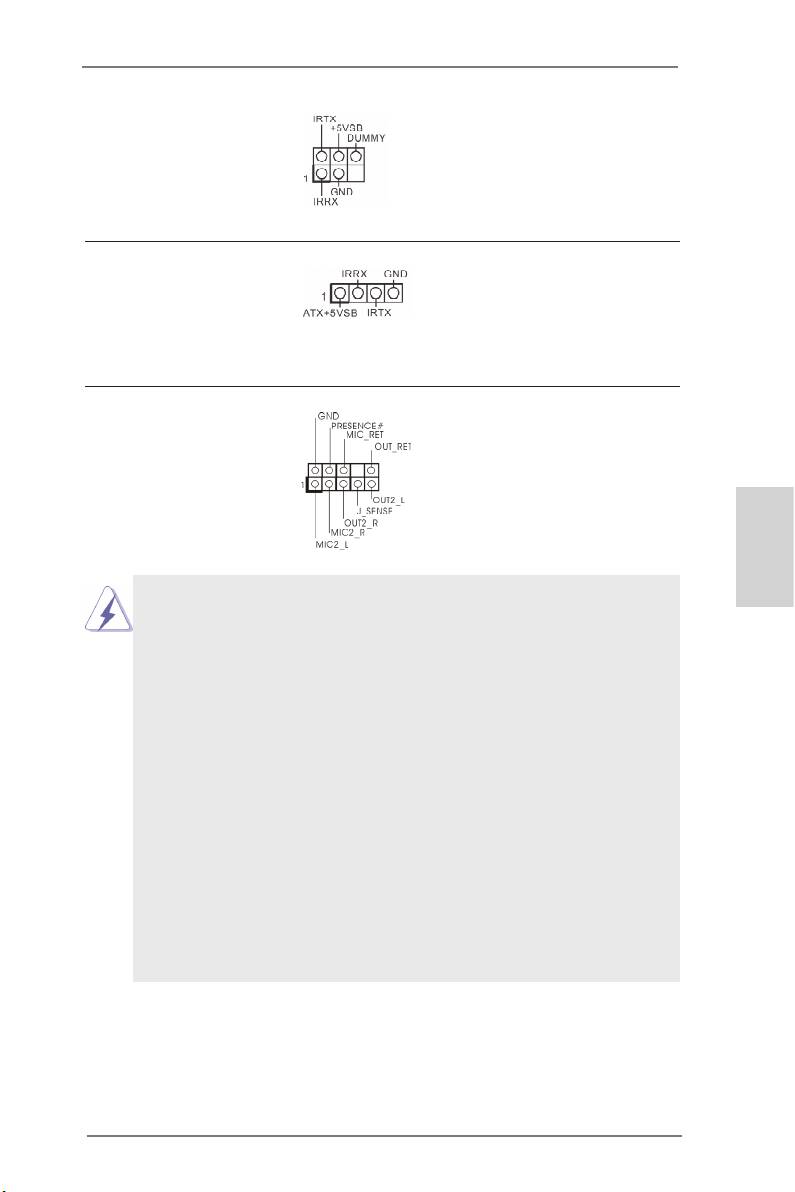

Kızılötesi Modülü Fişi

Bu ş, isteğe bağlı bir

(5-pinli IR1)

kablosuz aktarma ve

(bkz. s.2 No. 37)

alma kızılötesi modülünü

destekler.

Kullanıcı Kızılötesi

Bu ş, uzaktan kumanda

Modül Bağlantısı

alıcısı destekler.

(4-pinli CIR1)

(bkz. s.2 No. 32)

Ön Panel Ses Fişi

Bu, panel ses kablosu için

(9-pinli HD_AUDIO1)

uygun bağlantı sağlayan

(bkz. s.2 No. 38)

ve ses cihazlarını kontrol

etmeyi sağlayan bir arayüz-

dür.

Türkçe

1. Yükse Tanımlı Ses Jak Duyarlılığını destekler, ancak kasadaki panel

kablosunun HDA'nın düzgün çalışmasını desteklemesi gerekir. Lütfen

sisteminizi yüklemek için kılavuzumuzdaki ve kasa kılavuzundaki

talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen ön panel ses şine aşağıdaki

gibi takın:

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.

B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye

bağlayın.

C. Ground'u (GND) Ground'a (GND) bağlayın.

D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları

AC’97 ses paneli için bağlamanız gerekmez.

E. Ön mikrofonu etkinleştirmek için

®

TM

TM

Windows

8 / 8 64-bit / 7 / 7 64-bit / Vista

/ Vista

64-bit İS için:

Realtek Kontrol panelinde “Ön Mikrofon” Sekmesine gidin. “Kayıt

Ses Seviyesi”ni ayarlayın.

165

ASRock Z77 Extreme11 Motherboard

PLED+

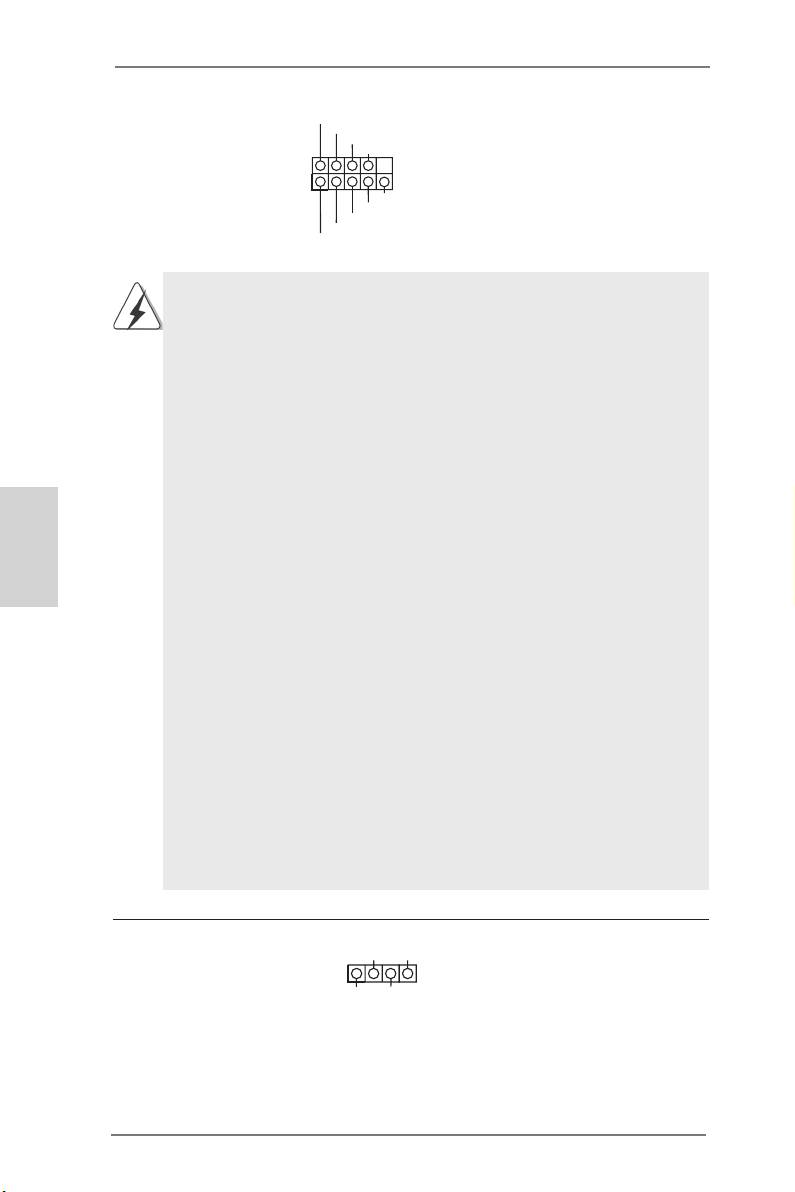

Sistem Paneli Fişi

PLED-

Bu ş, birçok sistem ön

PWRBTN#

(9-pinli PANEL1)

GND

paneli işlevini barındırır.

(bkz. s.2 No. 20)

1

GND

R ESET#

GND

HDLED-

HDLED+

Kasa üzerindeki güç anahtarını, sıfırlama anahtarını ve sistem durumu

göstergesini aşağıdaki pin atamalarına göre bu bağlantıya bağlayın.

Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.

PWRBTN (Güç Anahtarı):

Kasa üzerindeki güç anahtarını ön panele bağlayın. Güç anahtarını

kullanarak sisteminizi kapatma şeklinizi yapılandırabilirsiniz.

RESET (Sıfırlama Anahtarı):

Kasa üzerindeki sıfırlama anahtarını ön panele bağlayın. Bilgisayar

Türkçe

donarsa veya normal bir yeniden başlatma gerçekleştirilemezse,

bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.

PLED (Sistem Gücü LED’i):

Kasa üzerindeki güç durumu göstergesini ön panele bağlayın. Sistem

çalışırken LED yanar. Sistem S1/S3 uyku modunda iken LED yanıp sön

meye devam eder. Sistem S4 uyku modunda veya kapalı (S5) iken LED

söner.

HDLED (Sabit Disk Çalışma LED’i):

Kasa üzerindeki sabit disk çalışma LED’ini ön panele bağlayın. Sabit disk

veri okurken veya yazarken LED yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel

modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED’i, sabit

disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel modülünüzü bu

bağlantıya bağlarken, kablo atamalarının ve pin atamalarının doğru

biçimde eşleştirildiğinden emin olun.

DUMMY

SPEAKER

Kasa Hoparlörü Fişi

Lütfen kasa hoparlörünü bu

1

(4-pinli SPEAKER1)

şe bağlayın.

+5V

DUMMY

(bkz. s.2 No. 23)

166

ASRock Z77 Extreme11 Motherboard

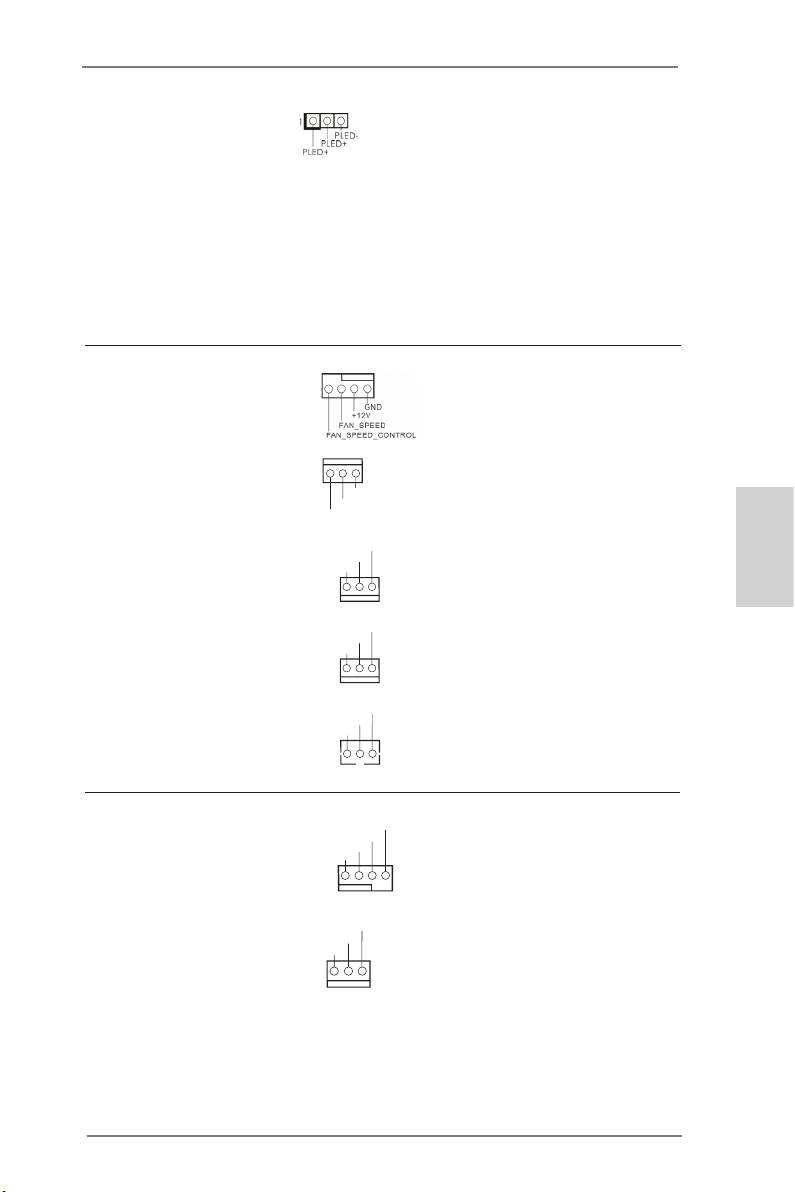

Güç LED’i Fişi

(3-pinli PLED1)

(bkz. s.2 No. 22)

Sistem gücü durumunu belirtmek için lütfen kasa güç LED’ini bu fişe

bağlayın. Sistem çalışırken LED açıktır. LED S1/S3 durumunda yanıp

sönmeye devam eder. LED S3/S4 durumunda veya S5 durumun da (güç

kapalı) kapalıdır.

Kasa/güç Fan Konektörü

Lütfen kasa fan kablolarını

(4-pinli CHA_FAN1)

fanına bu konektöre

(bkz. s.2 No. 34)

bağlayın ve siyah kabloyu

toprak pinine bağlayın.

(3-pinli CHA_FAN2)

(bkz. s.2 No. 33)

(3-pinli CHA_FAN3)

(bkz. s.2 No. 49)

Türkçe

(3-pinli PWR_FAN1)

(bkz. s.2 No. 7)

(3-pinli SB_FAN1)

(bkz. s.2 No. 11)

CPU Fan Konektörü

4-pinli CPU_FAN1)

(bkz. s.2 No. 4)

(3-pinli CPU_FAN2)

(bkz. s.2 No. 3)

167

ASRock Z77 Extreme11 Motherboard

Bu anakart 4-Pinli CPU

fan (Sessiz Fan) desteği

sağlasa da, 3-Pinli CPU

fan hızı kontrol işlevi ol-

madan bile hala başarılı

bir şekilde çalışabilir. Bir 3

pimli İşlemci fanı bağlamayı

planlıyorsanız, lütfen fanı

Pim 1-3’e bağlayın.

12

24

ATX Güç Konektörü

Bu anakart 24-pinli ATX

(24-pinli ATXPWR1)

güç konektörü sağlasa da

(bkz. s.2 No. 8)

geleneksel bir 20-pinli ATX

güç kaynağı bağlarsanız da

1

13

çalışabilir. 20-pinli ATX güç

kaynağını kullanmak için,

lütfen güç kaynağınızı Pin 1

ve Pin 13’le birlikte takın.

8 5

ATX 12V Güç Konektörü

(8-pinli ATX12V1)

(bkz. s.2 No. 1)

4 1

Bu anakart 8-pinli ATX 12V güç konektörü sağlasa da geleneksel bir 4-pinli

Türkçe

ATX 12V güç kaynağı bağlarsanız da çalışabilir. 4-pinli ATX güç kaynağını

kullanmak için, lütfen güç kaynağınızı Pin 1 ve Pin 5’le birlikte takın.

SLI/XFIRE Güç Konektörü

Lütfen bir SLI/XFIRE güç

(4-pinli SLI/XFIRE_PWR1)

kaynağını bu konektöre

(bkz. s.2 No. 48)

bağlayın.

IEEE 1394 Fişi

Bu anakartta G/Ç panelinde-

(9-pinli FRONT_1394)

ki bir varsayılan IEEE 1394

(bkz. s.2 No. 35)

portu nun yanı sıra, bir IEEE

1394 ş (FRONT_1394)

de bulunur. Bu IEEE 1394

şi bir IEEE 1394 portunu

destekler.

168

ASRock Z77 Extreme11 Motherboard

RRXD1

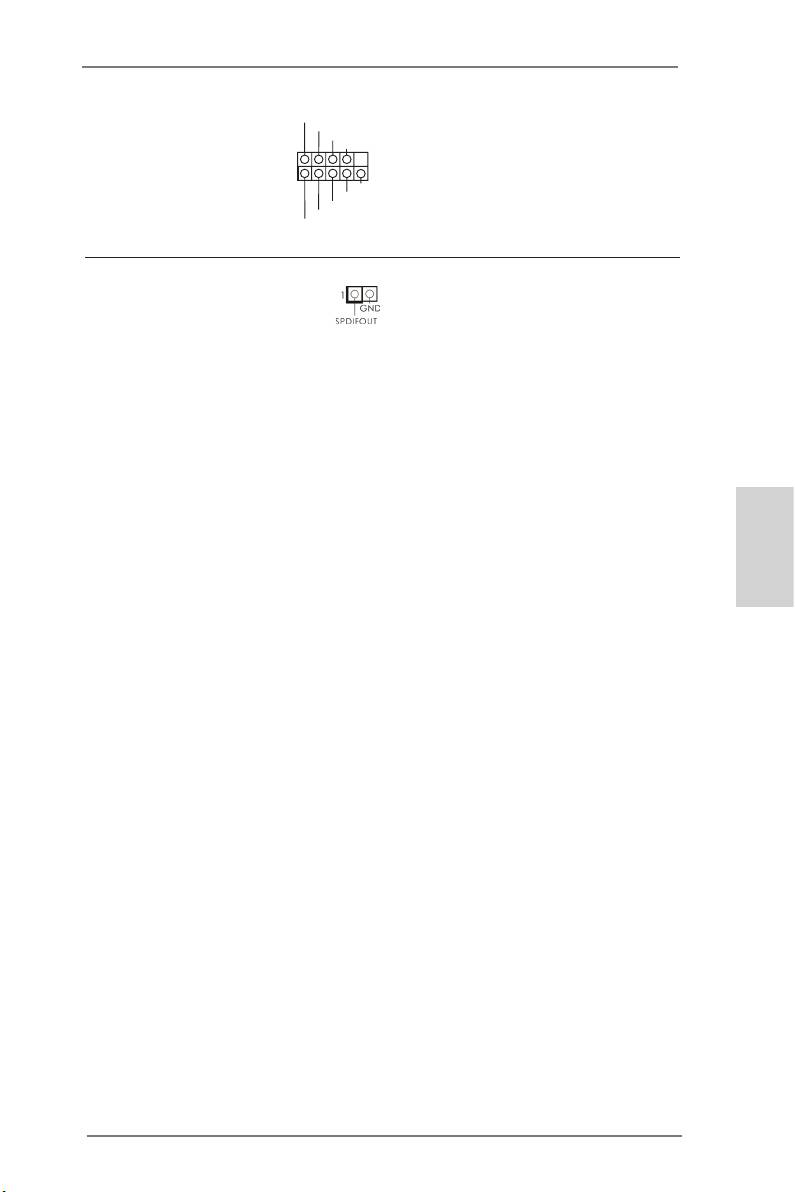

Seri port Fişi

DDTR#1

Bu COM1 şi bir seri port

DDSR#1

CCTS#1

(9-pinli COM1)

modülünü destekler.

(bkz. s.2 No. 36)

1

RRI#1

RRTS#1

GND

TTXD1

DDCD#1

HDMI_SPDIF Fişi

(2-pinli HDMI_SPDIF1)

(bkz. s.2 No. 39)

HDMI_SPDIF şi, SPDIF ses çıkışını HDMI VGA kartına sağlar, sistemin

HDMI Dijital TV/projektör/LCD cihazlarını bağlamasına izin verir. Lütfen

HDMI VGA kartının HDMI_SPDIF konektörünü bu şe bağlayın.

Türkçe

169

ASRock Z77 Extreme11 Motherboard
