3-39
Erste Schritte
Hardware sicher entfernen
Wenn Peripheriegeräte an Ihr Notebook angeschlossen sind, erscheint das Symbol „Hardware
sicher entfernen“ im rechten Bereich der Taskleiste. Wenn Sie auf dieses Symbol doppelklicken,
öffnet sich der Dialog „Hardware sicher entfernen“. Hier werden sämtliche angeschlossenen
Peripheriegeräte angezeigt. Wenn Sie eines dieser Geräte trennen möchten, klicken Sie das
gewünschte Gerät an und klicken anschließend auf Stoppen. Die nachstehende Abbildung dient
lediglich der Veranschaulichung.
Safely Remove Hardware
Select the device you want to unplug or eject, and then click Stop.
When Windows notifies you that it is safe to do so unplug the
device from your computer.
Hardware Devices:
1
USB Mass Storage Device
Stop a Hardware device
Confirm devices to be stopped. Choose OK To continue.
Windows will attempt to stop the following devices. After the
devices are stopped they may be removed safely.
2
Properties Stop
USB Mass Storage Device
3
Close
4
OK Cancel
3-40
Erste Schritte
Komponententausch und Aufrüstung
Hier ist zu merken, dass das Speicher, die Festplattenlaufwerk, WLAN / Bluetooth Module und der
Akku vorinstalliert in den Produkt, das Benutzer gekauft wurden, kann durch Benutzeranforderung
erweiterungsfähig oder austauschbar sein.
3
1
2
4
5
3-41
Erste Schritte
Ihr Notebook ist mit einem Lithium-Ionen-Akku mit hoher
Kapazität ausgestattet, und der Akku ist austauschbar von den
Nutzern.
Weitere Informationen dazu findet ihr im Akku verwenden
, um
den Akku zu ersetzen
.
1
Der Alleskönner-PC ist mit einem WLAN/ Bluetooth -Modul
2
ausgestattet, und das Modul kann durch Vertrageshändler
oder Service—Center erweiterungsfähig und austauschbar
sein.
Ihr Notebook ist mit einer Festplatte ausgestattet, unddie
3
Speichergeräte kann durch Vertrageshändler oder
Service—Center erweiterungsfähig und austauschbar sein.
Zusätzliches Speichermodul kann durch Vertrageshändler
4
oder Service—Center angebracht werden, um die Leistung
dieses Notebooks, abhängig von der Spezifikation
Beschränkung zu erhöhen.
3-42
Erste Schritte
Ihr Notebook ist mit einem optischen Laufwerk ausgestattet,
unddie Speichergeräte kann durch Vertrageshändler oder
5
Service—Center erweiterungsfähig und austauschbar sein.
Um mehr über Upgrade-Beschränkung zu erlernen, beziehen Sie bitte sich die auf Spezifikation
im Benutzerhandbuch. Für weiteren Informationen über die gekauften Produkt, bitte wenden
Sie sich an dem lokalen Händler
Nicht versuchen Sie, einen Bestandteil des Produktes zu upgraden oder zu ersetzen, wenn Sie
nicht eine autorisierte Händler- oder Dienstleistungszentrum sind, da sie die Garantielücke
verursachen kann. Es wird dringend empfohlen, um mit der autorisierten Händler- oder
Dienstleistungszentrum für jedes mögliches Upgrade oder Ersetzen in Verbindung aufzunehmen.
KAPITEL 4
BIOS-Setup
4-2
BIOS-Setup
Über das BIOS-Setup
Wann Benutzen Sie das BIOS-Setup?
Sie brauchen das BIOS-Setup, wenn:
Eine Fehlermeldung beim Systemstart auf dem Bildschirm erscheint und Sie zum Starten des
Setups auffordert.
Sie die Standardeinstellungen bestimmter Systemvorgaben ändern möchten.
Sie die BIOS-Standardeinstellungen wiederherstellen möchten.
So Starten Sie das BIOS-Setup?
Zum Aufrufen des BIOS-Setup-Programms schalten Sie das Notebook ein und drücken die
[Entf]-Taste, während der Selbsttest läuft.
Falls die entsprechende Meldung verschwindet, bevor Sie reagieren konnten und Sie das
BIOS-Setup dennoch ausführen möchten, starten Sie das System neu, indem Sie es entweder aus-
und wieder einschalten oder die Tasten [Strg] + [Alt] + [Entf] gleichzeitig drücken.
Bitte beachten Sie, dass die Bildschirmfotos und Einstellungsoptionen in diesem Kapitel lediglich
zur Veranschaulichung dienen. Die tatsächlichen Einstellungsbildschirme und -optionen Ihres
Notebooks können je nach BIOS-Version unterschiedlich ausfallen.
4-3
BIOS-Setup
Steuertasten
Im BIOS Setup steuern Sie den Cursor ausschließlich mit der Tastatur.
Mit der Linkstaste wählen Sie
Auch mit der Rechtstaste wählen
einen Menütitel.
Sie Menütitel aus.
Mit der Aufwärtstaste wählen Sie
Auch die Abwärtstaste verwenden
die einzelnen Elemente eines
Sie zur Auswahl von Elementen
Menütitels.
eines Menütitels.
Einstellungswert erhöhen oder verändern.
+
Einstellungswert vermindern oder verändern.
1) Ausgewähltes Element zum Ändern von Einstellungsoptionen öffnen.
2) Untermenü einblenden (sofern vorhanden).
Bei einigen Elementen ändern Sie das Einstellungsfeld mit dieser Taste.
Blendet einen Hilfebildschirm mit Informationen zu den Steuertasten ein.
1) Beendet das BIOS Setup.
2) Kehrt aus einem Untermenü zum vorherigen Bildschirm zurück.
4-4
BIOS-Setup
BIOS-Setup Menü
Sobald das BIOS Setup aufgerufen ist, erscheint das Hauptmenü auf dem Bildschirm. Hier können
Sie weitere Menüs durch Auswahl aufrufen.
Main Menu (Hauptmenü)
Zeigt allgemeine Informationen zum System; unter anderem BIOS-Version,
CPU-Eigenschaften, Speichergröße und die Einstellungen von Systemzeit und
Systemdatum.
Advanced Menu (Erweitert-Menü)
Hier können Sie die erweiterten Einstellungen angeben, z.B. das Notebook des
Eingieverbrauch, der USB-/ PCI-Geräte, um eine bessere Leistung zu erzielen.
Boot Menu (Systemstart-Menü)
Zum Festlegen von Systemstart-Typ und Systemstart-Reihenfolge.
Security Menu (Sicherheit-Menü)
Die Einstellungen des Supervisor- und Benutzer-Passworts installieren oder löschen.
Save & Exit Menu (Speichern u. Beenden-Menü)
Zum Speichern oder Verwerfen von Änderungen beim Verlassen des
BIOS-Setups.
4-5
BIOS-Setup
Main Menu (Hauptmenü)
System Date (Systemdatum)
Hier können Sie das Systemdatum einstellen. Das Datumsformat:
[Wochentag:Monat:Tag:Jahr].
Day (Wochentag)
Der Wochentag (von [Sun] (Sonntag) bis [Sat]
(Samstag). Dieser Eintrag wird vom BIOS selbst
festgelegt und kann nicht verändert werden.
Month (Monat)
Der Monat – von 01 (Januar) bis 12 (Dezember).
Date (Tag)
Der Tag - von 01 bis 31.
Year (Jahr)
Das aktuelle Jahr.
System Time (Systemzeit)
Hier können Sie die Systemzeit einstellen. Die Systemuhr läuft ständig;
egal, ob Sie den PC abschalten oder in den Schlafmodus versetzen. Das
Eingabeformat: [Stunde:Minute:Sekunde].
IDE Information (IDE-Information)
Die Menüpunkte zeigen die Typen der im Notebook installierten
IDE-Geräte. Drücken Sie [Eingabe], um ein Fenster aufzurufen, dass
detaillierte Informationen zu den Geräten, inklusive des Gerätenamens,
Verkäufers, LBA Modus PIO Modus und so weiter.
4-6
BIOS-Setup
System Information (Systeminformationen)
Hier finden Sie Informationen zur Firmware, zum Prozessor und zum
Systemspeicher.
4-7
BIOS-Setup

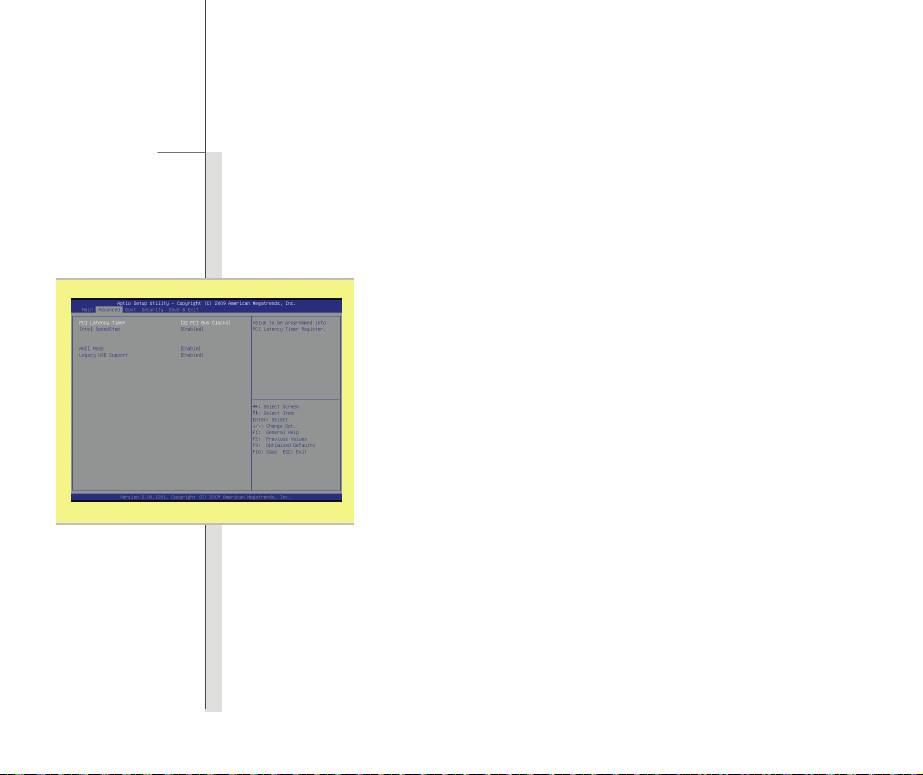

Advanced Menu (Erweitert-Menü)
PCI Latency Timer (PCI-Latenztimer)
Dieses Element steuert, wie lange ein einzelnes PCI-Gerät Kontrolle über
den Bus erhält, bevor ein anderes Gerät übernimmt. Wenn Sie höhere
Werte einstellen, können die einzelnen PCI-Geräte Transaktionen über
längere Zeit ausführen und damit die Effektivität der PCI Bandbreite
verbessern. Wenn Sie eine bessere PCI-Leistung erzielen möchten, sollten
Sie hier höhere Werte wählen. Mögliche Einstellungen: 32, 64, 96, 128,
160, 192, 224 und 248.
Intel SpeedStep tech. (Intel SpeedStep-Technologie)
Hier können Sie die Intel SpeedStep-Technologie ein- und ausschalten.
Wenn Sie Disabled (Deaktiviert) wählen, arbeitet das System
grundsätzlich in einem Stromsparmodus (der Prozessor arbeitet bei
FSB400-600MHz oder FSB533-800MHz). Wenn Sie die Prozessorleistung
optimieren möchten, stellen Sie dieses Element auf Enabled (Aktiviert)
ein; die Prozessorgeschwindigkeit wird nun je nach Auslastung durch
Betriebssystem und Anwendungen gesteuert. Mögliche Einstellungen:
Enabled und Disabled.
4-8
BIOS-Setup
AHCI Mode (Advanced Host Controller Interface) (optional)
(Advanced Host Controller Interface-Modus)
Mit diesem Element können Sie den AHCI-Modus ein- und ausschalten.
Mögliche Einstellungen: Enabled und Disabled. Die Standardeinstellung
ist Disabled.
Legacy USB Support (Unterstützung Älterer USB-Geräte)
Wenn Sie Enabled wählen, können Sie USB-Geräte wie Maus, Tastatur
oder externe Datenträger im DOS-Modus verwenden; auch lässt sich das
System von einem USB-Gerät aus starten. Mögliche Einstellungen:
Enabled, Disabled und Auto.
4-9
BIOS-Setup
Boot Menu (Systemstart-Menü)
Quiet Boot (Ruhiges Starten)
Die Einstellungen zeigt die POST-Meldung beim POST-Prozess an. Wenn
nicht, dann zeigt den OEM-Logo an.
Bootup NumLock State (Booten NumLock-Zustand)
Hier können Sie das Num Lock State einstellen, wenn das System
angeschaltet ist,. Die Einstellung auf On (An) schält Num Lock Key wenn
das System angeschaltet ist. Die Einstellung auf Off (Aus) erlaubt den
Benutzern, die Pfeiltasten auf dem numerischen Tastaturblock zu
verwenden.
Set Boot Priority (Einstellt Boot-Priorität)
Hier anzeigt die Reihenfolge der Bootgeräte, die BIOS zum Laden des
Betriebssystems anspricht.
st
nd
rd
th
th
th
Select 1
/2
/ 3
/ 4
/ 5
/6
Boot Priority
(Wählt 1. / 2./ 3. / 4. / 5./ 6. Boot-Priorität aus)
Wenn das System von dem 1./2./3./4. 5./6. Bootgerät aufladen nicht kann,
wird das System von anderem Gerät aufladen.
4-10
BIOS-Setup
Security Menu (Sicherheit-Menü)
Administrator Password / User Password
(Administratorkennwort / Benutzerkennwort)
Wenn diese Funktion ausgewählt ist, wird die folgende Meldung angezeigt:
Enter New Pass
Geben Sie das Kennwort ein (bis zu achts Zeichen lang) und drücken Sie
die [Enter]-Taste. Ein eventuell zuvor eingegebenes Kennwort wird durch
das hier eingegebene Kennwort ersetzt und im CMOS (Speicherbereich für
BIOS-Daten) abgespeichert. Sie können auch [ESC] drücken, wenn Sie
kein Kennwort eingeben und die Eingabe abbrechen möchten.
Wenn das Supervisor-Kennwort festgelegt wurde, erscheint ein neues
Element, User Password
(Benutzerkennwort) und Password Check
(Kennwortprüfung) im Menü.
Wählen Sie User Password
(Benutzerkennwort), um das
Benutzerkennwort zu ändern oder zu löschen.
w
ord
4-11
BIOS-Setup
Bitte beachten Sie, dass Sie mit dem Administratorkennwort in das BIOS
Setup gelangen und Einstellungen ändern können; mit dem
Benutzerkennwort können Sie das BIOS Setup zwar aufrufen, jedoch
keine Einstellungen ändern.
Das Password Check
-Element wird zum Festlegen der Art und Weise der
BIOS-Kennwortprüfung eingesetzt. Die möglichen Einstellungen:
Das Kennwort wird nur dann abgefragt, wenn ein
Setup
Anwender das BIOS Setup aufrufen möchte.
Always
Das Kennwort muss bei jedem Systemstart des Notebooks
(Immer)
und beim Aufruf des BIOS Setup eingegeben werden.
Um ein bestehendes Administrator Password/ User Password zu löschen,
drücken Sie bei der Kennworteingabe einfach auf [Enter]. Eine Meldung
bestätigt die Löschung des alten Kennwortes. Bitte beachten Sie, dass Sie
mit dem Administrator-Kennwort in das BIOS Setup gelangen und
Einstellungen ändern können; mit dem Benutzerkennwort können Sie das
BIOS Setup zwar aufrufen, jedoch keine Einstellungen ändern.
4-12
BIOS-Setup
Save & Exit Menu (Speichern u. Beenden-Menü)
Save Changes and Reset (Verlassen und zurücksetzt)
Speichert die Änderungen und zurücksetzt das BIOS Setup.
Discard Changes and Reset
(Verwirft die Änderungen und zurücksetzt)
Ignoriert die vorherige Konfiguration und zurücksetzt das BIOS Setup.
Discard Changes (Änderungen verwerfen)
Verwirft sämtliche Änderungen und lädt die vorherige Konfiguration neu.
Restore Defaults (Standards wiederherstellen)
Mit diesem Element laden Sie die Werksvorgaben.
Boot Override (Boot-Korrektur)
Wählen die Gerät aus und direkt starten diese Gerät unTer dem
Setup-Interface.
