ThermoProbe TL1: INSTRUCCIONES PARA LA SERIE TL1

09/2012, JK

INSTRUCCIONES PARA LA SERIE TL1

INTRODUCCIÓN

Este manual describe las instrucciones básicas de las funciones, el uso y la seguridad para los modelos TL1-A, TL1-W y TL1-R de

los instrumentos termométricos de referencia digitales portátiles. Estos instrumentos ThermoProbe han sido diseñados para su uso

tanto en áreas peligrosas (inflamables) como no peligrosas, en condiciones secas y a temperaturas entre -20 y 40

°

C. Estos

instrumentos no han sido diseñados para su uso en instalaciones permanentes al aire libre ni han sido diseñados ni puestos a prueba

para condiciones de hielo.

Deberán usarse medios de protección adicionales allá donde el equipo pueda estar expuesto a condiciones

externas exigentes (por ejemplo, vibración, calor, impactos, etc.).

INFORMACIÓN DE SEGURIDAD ANTES DEL USO

Los termómetros ThermoProbe han sido diseñados para una operación segura en emplazamientos peligrosos (potencialmente

inflamables o explosivos). El usuario deberá tener un conocimiento práctico de las instrucciones de seguridad apropiadas.

a)

Deberán tomarse precauciones al instalar el instrumento para evitar una excesiva exposición al calor. La influencia del calor

irradiado puede afectar la seguridad del instrumento. Consulte IEC 60079-14.

b)

El vástago del termómetro TL1 no debe sumergirse más allá de la montura del sensor de plástico (accesorio de acero

inoxidable para el modelo TL1-W).

c)

Deberá revisarse el instrumento para detectar defectos graves, comprobarse que el instrumento esté completo, que tenga las

pilas en condiciones, etc. Si es necesario, compruebe la fiabilidad de las mediciones. Si se detecta algún defecto, no deberá

usarse el instrumento hasta que se repare.

d)

Debe quitarse la fuente de energía antes de proceder a la realización de reparación o mantenimiento.

e)

El reemplazo de componentes que no sean las pilas puede poner en compromiso la certificación ATEX/IECEx y solo podrá

ser llevado a cabo por Thermoprobe o uno de sus proveedores de servicio calificados. Véase también la sección “Reparación

autorizada”.

SEGURIDAD INTRÍNSECA

Se dice que un equipo tiene seguridad intrínseca si "el equipo y el cableado no tienen capacidad para liberar suficiente energía

eléctrica o térmica, en condiciones normales o anormales, para provocar la ignición de una mezcla atmosférica específica peligrosa

en su concentración de ignición más probable". (ISA-RP12.6) Esto se consigue limitando la cantidad de energía disponible para el

equipo eléctrico en el área peligrosa hasta un nivel inferior al que provocaría la ignición de los gases.

Para que pueda darse un incendio o una explosión debe haber presentes combustible, oxígeno y una fuente de ignición. Un sistema

que tiene seguridad intrínseca asume que el combustible y el oxígeno están presentes en la atmósfera, pero el sistema está diseñado

de forma que la energía eléctrica o térmica del circuito del instrumento en particular nunca pueda ser lo suficientemente grande para

provocar la ignición.

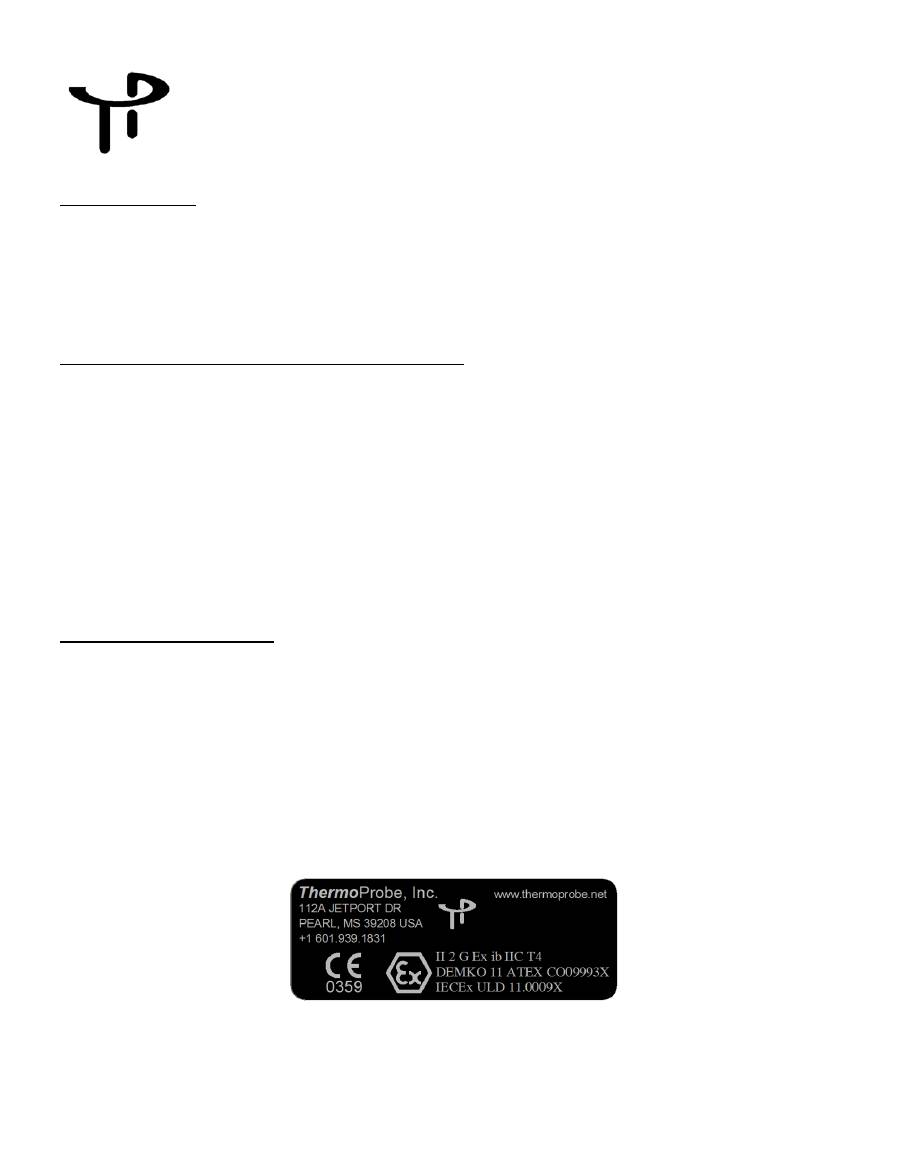

Aprobaciones de seguridad para los Termómetros TL1:

II 2 G Ex ib IIC T4

Advertencia – Use únicamente

las pilas que se especifican en

las instrucciones del usuario.

09/2012, JK

Los estándares aplicables son:

Agencia o Designación de Seguridad

IEC 60079-0:2007 Ed. 5

IECEx

IEC 60079-11:2006 Ed. 5

IECEx

EN 60079-0: 2009

Europa: ATEX

EN 60079-11:2007

Europa: ATEX

FUNCIONES Y ESPECIFICACIONES

Especificaciones

TL1-A

TL1-W

TL1-R

Portátil

SÍ

SÍ

SÍ

Trazabilidad NIST

SÍ

SÍ

SÍ

Pantalla retroiluminada

NO

SÍ

NO

Resolución de pantalla

0.01

0.01

0.001

Vida útil de la pila (Horas)

95

350

200

Certificado intrínsecamente

seguro

ATEX & IECEx (Ex ib IIC T4)

ATEX & IECEx (Ex ib IIC T4)

ATEX & IECEx (Ex ib IIC T4)

Variación de temperatura

estándar

14°F a 320°F (-10°C a 160°C)

14°F a 320°F (-10°C a 160°C)

22°F a 320°F (-30°C a 160°C)

Calibración (ver nota)

4 Puntos Estándar:

32°F (0°C), 120°F (48.9°C), 200°F

(93.3°C), 300°F (148.9°C)

4 Puntos Estándar:

32°F (0°C), 120°F (48.9°C), 200°F

(93.3°C), 300°F (148.9°C)

5 Puntos Estándar:

-4°F (-20°C), 32°F (0°C), 120°F

(48.9°C), 200°F (93.3°C), 300°F

(148.9°C)

Tolerancia

0.1°F (0.06°C)

0.1°F (0.06°C)

0.07°F (0.04°C)

Incertidumbre

0.03°F (0.017°C)

0.03°F (0.017°C)

0.03°F (0.017°C)

Pilas

Duracell DL2032 (IEC CR2032)

Tamaño botón 3V Litio Manganeso

Duracell MN2400 Alcalina AAA

Panasonic LR03XWA Alcalina AAA

Gold Peak GP24A Alcalina AAA

Duracell MN2400 Alcalina AAA

Panasonic LR03XWA Alcalina AAA

Gold Peak GP24A Alcalina AAA

Variación de ambiente de

operación

-4° a 104°F (-20° a 40°C)

-4° a 104°F (-20° a 40°C)

-4° a 104°F (-20° a 40°C)

Respuesta a la temperatura

8 segundos en baño de agua

8 segundos en baño de agua

19 segundos en baño de agua

Sensor

Tubo de sensor de acero inoxidable

de 1/4 pulg (6.4 mm) de diámetro

con punta reducida de 3/16 pulg

(4.8 mm), Clase 100 Ohmios

Tubo de sensor de acero

inoxidable de 1/4 pulg (6.4 mm) de

diámetro con punta reducida de

3/16 pulg (4.8 mm), Clase

100 Ohmios

Tubo de sensor de acero

inoxidable de 1/4 pulg (6.4 mm) de

diámetro, 200 Ohmios Detector de

temperatura de resistencia (RTD,

siglas en inglés) de platino

enrollado

Construcción de cubierta

Cubierta de aluminio anodizado

estándar

Cubierta de aluminio anodizado

extra resistente, montaje horizontal

Cubierta de aluminio anodizado

estándar

Peso (con sensor de 8 pulg)

3.6 oz (102 g)

9.5 oz (269.3 g)

4.6 oz (130.4 g)

Funciones operativas

Auto-apagado u operación continua,

lecturas Mín, Máx y Promedio,

Lectura en C o F

Auto-apagado u operación

continua, lecturas Mín, Máx y

Promedio, Lectura en C o F,

retroiluminación

Auto-apagado u operación

continua, lecturas Mín, Máx y

Promedio, Lectura en C o F,

Resolución milesimal de pantalla

Nota: Variaciones adicionales de temperatura calibradas a la medida disponibles de -40°F a 555°F (-40°C a 290°C) en base a

disponibilidad de sensores

REEMPLAZO DE LAS PILAS

ADVERTENCIA:

•

Las pilas deben cambiarse en un área no peligrosa.

•

Las pilas deberán ser del tipo aprobado correspondiente.

•

Las pilas deberán instalarse con la polaridad correcta, asegurándose de que el polo (+) de la pila está alineado con el símbolo

(+) estampado en el receptáculo de la pilas.

•

No deberán mezclarse pilas nuevas con pilas viejas. Las pilas no deberán mezclarse con pilas de otros fabricantes.

•

No deberán instalarse pilas con la polaridad invertida donde una pila pueda cargar a otra pila.

a) Verifique que el instrumento se encuentre en un área no peligrosa.

b) Quite los 2 tornillos y la tapa posterior del TL1 para acceder a las pilas.

c) Instale cada una de las pilas nuevas verificando que el polo (+) de la batería está alineado con el símbolo (+) estampado en la tapa

de la pilas.

d) Para modelos con pilas AAA, el usuario deberá asegurarse de que el espaciador de goma permanece en su lugar después de

instalar las pilas. Esto hará que las pilas no se desplacen durante su uso.

e) Vuelva a poner la tapa y los dos tornillos.

09/2012, JK

Las pilas

HOMOLOGADAS

 son como sigue:

Modelo

Fabricante

Tipo

Número de referencia

TL1-W, TL1-R

Duracell

AAA (LR03) Alcalina

MN2400

TL1-W, TL1-R

Panasonic

AAA (LR03) Alcalina

LR03XWA

TL1-W, TL1-R

Gold Peak

AAA (LR03) Alcalina

GP24A

TL1-A

Duracell

CR2032 LiMnO

2

DL2032

PROFUNDIDAD DE INMERSIÓN

Para conseguir mejores resultados de medición, es recomendable una inmersión mínima de 4 pulgadas (10 cm) en la fuente de

temperatura.

Todos los modelos TL1 deberán mantener una separación mínima entre la montura del sensor y la fuente de temperatura para

asegurar que el cuerpo del termómetro no supera los 40

°

C.

Figura 1: Profundidad de inmersión del TL1

INTERFAZ DEL USUARIO

Botón de “Encendido”

Al pulsar el botón de Encendido una vez se encenderá el instrumento. Éste se apagará automáticamente en 20 minutos.

Si pulsa y mantiene pulsado el botón de Encendido durante 4 segundos, se desactivará la función de Auto-apagado. (‘Conn’

destellará brevemente para indicar la operación continua).

Botón de encendido

Botón de función

Termómetro TL

Montura del sensor

Termómetro

Separación mínima

de 2 pulg (5 cm)

Fuente de temperatura

Profundidad

de inmersión

Termómetro TL1-A

09/2012, JK

Si pulsa y mantiene pulsado el botón de Encendido, se apagará el instrumento y se despejaran todas las lecturas registradas y

promediadas.

* Modelo TL1-W solamente

Botón de función “f”

Pulse y mantenga pulsado el botón de función

“f”

para mostrar las opciones en un formato de

menú

. Cuando aparezca la función

deseada, suelte el botón.

Notas:

1.

Tan pronto como se enciende el TL1, los datos mínimo, máximo y promedio se actualizan constantemente. Espere 20

segundos después de encender para permitir la recopilación de lecturas antes de poder ver los valores mínimo, promedio y

máximo

2.

Resolución 0.001 disponible únicamente en los modelos TL1-R.

3.

Corrección a cero disponible únicamente en los modelos TL1-R.

Flechas en pantalla

Las flechas que aparecen en el lado izquierdo de la pantalla mostrarán de un vistazo si la lectura está aumentando, disminuyendo o si

se ha estabilizado. Intuitivamente la

Flecha arriba

 simboliza un aumento en la temperatura, la

Flecha abajo

 una temperatura

descendente y, si no hay flechas, un estado estabilizado.

Comprobación de las pilas

Cuando el voltaje de las baterías está bajo, el instrumento indicará “Lo bAtt” en pantalla antes de reanudar las funciones en pantalla

normales. No trate de calibrar el instrumento si aparece “Lo bAtt” en pantalla ya que es posible que los valores de la nueva

calibración estén almacenados correctamente en la memoria.

Códigos de errores

ErrHI

 indica una variación de lectura superior, lo que significa que la temperatura en el sensor se ha elevado por encima del límite

especificado para la unidad. Esto también puede indicar una condición de circuito abierto en la unidad, lo cual puede requerir una

reparación.

Botón de encendido

Operación

Pantalla

Una pulsación rápida

Encendido

Pulse durante 4 segundos

Activación de la operación

continua

“Conn”

*Pulse y suelte cuando

“LigHt”

aparezca en pantalla

 Enciente la

retroiluminación durante 10

segundos

“LigHt”

Pulse y suelte cuando

“ oFF”

aparezca en pantalla

Apagado

(se despejan las lecturas)

“oFF”

Pulse y suelte cuando

aparezca en pantalla:

Función (“f”)

Ejemplo en pantalla

 “Fn”

Muestra las lecturas más bajas, promedio y

más altas, respectivamente

   78.61 L, 78.70 A, 78.93 H

 “C-F”

Cambia las unidades

“76.3 F” o  “24.6 C”

 “dEC”

 2

Cambia la resolución de la unidad (0.1, 0.01

o 0.001)

“76.3 F” o  “24.6 C”

 “ZERo”

3

Muestra la corrección a cero

“0.005”

09/2012, JK

ErrLO

 indica una variación de lectura de temperatura inferior, lo que significa que la temperatura en el sensor ha descendido por

debajo del límite especificado de la unidad. Esto también puede indicar una condición de cortocircuito en la unidad, lo cual puede

requerir una reparación.

MODO DE CORRECCIÓN A CERO: (modelo TL1-R solamente)

Nota: Las correcciones realizadas compensarán la temperatura sobre la variación entera del instrumento.

1.

Pulse simultáneamente el botón de función y el de encendido/apagado. Suelte cuando aparezca ‘AdJ’ en pantalla para

introducir el modo de corrección a cero.

2.

Mientras esté en el modo de corrección a cero, presione y mantenga presionado el botón de encendido para seleccionar

‘UP’, ‘dn’, ‘SAVE’, ‘no SAVE’ o ‘CAnC’.

3.

Si se selecciona ‘UP’, la temperatura puede ajustarse hacia

arriba

 pulsando el botón de función.

4.

Si se selecciona ‘dn’, la temperatura puede ajustarse hacia

abajo

 pulsando el botón de función.

5.

Si se selecciona ‘CAnC’ (cancelar), el instrumento todavía en el modo de corrección a cero y podrán realizarse más ajustes.

6.

Para guardar y salir después de haber hecho las correcciones, pulse el botón de encendido hasta que aparezca ‘SAVE’

(guardar) en pantalla.

7.

Para salir sin ningún cambio de corrección a cero, mantenga pulsado el botón de encendido hasta que ‘no SAVE’ aparezca

en pantalla.

8.

El instrumento volverá a su operación normal.

9.

Para ver brevemente la corrección a cero desde el menú normal, pulse el botón de función y suéltelo cuando ‘ZERo’

aparezca en pantalla.

CALIBRACIÓN

Hay disponible un servicio de calibración en ThermoProbe, Inc. y distribuidores autorizados. Comuníquese con ThermoProbe, Inc.

para información sobre requisitos a domicilio, si así se desea.

REPARACIÓN AUTORIZADA

Se recomienda que la reparación más allá de lo indicado en este manual sea realizada por ThermoProbe, Inc. o uno de sus

distribuidores autorizados.

Thermo

Probe, Inc.

112A JETPORT DR.

PEARL, MS  39208

Tel: +1 601.939.1831

Fax: +1 601.355.1831

sales@thermoprobe.net

www.thermoprobe.net

10/5/12 JK

DECLARACIÓN DE CONFORMIDAD

Identificación del aparato

ThermoProbe Inc.

Modelos TP7-C, TP9, TL1-A, TL1-W y TL1-R

Termómetros digitales portátiles

Clasificación del aparato

Equipos de medición

Declaración de conformidad

A partir de los resultados de la prueba del producto de muestra según las normas adecuadas (ambiente

industrial), y de conformidad con las siguientes directivas de la CE, ThermoProbe Inc. declara por la

presente que los modelos TP7-C, TP9, TL1-A, TL1-W y TL1-R de ThermoProbe Inc. están de acuerdo

con:

Directiva ATEX de la CE 94/9/CE, Equipos o sistema de protección

para su utilización en atmósferas potencialmente explosivas.

Prueba del producto de muestra para ATEX

Analizado por

DEMKO

Normas utilizadas

EN 60079-0: 2009

EN 60079-11: 2007

ID del informe

11K04891

Fabricante

ThermoProbe Inc.

112A Jeport Dr.

Pearl, MS 39208 USA

Luke Bartkiewicz

Presidente
