TL1 SERIES INSTRUCTIONS

INTRODUCTION

This manual describes the basic function, use and safety instructions for models TL1-A, TL1-W and TL1-R portable digital reference

thermometer instruments. These ThermoProbe instruments are intended for use in both hazardous (flammable) and non-hazardous

areas under dry conditions at temperatures between -20 to 40

°

C. The instruments are not intended for use in permanent outdoor

installations and are not intended or tested for icing conditions.

Additional means of protection should be used where the equipment

may be exposed to excessive external stresses (e.g. vibration, heat, impact, etc.).

SAFETY INFORMATION BEFORE USE

ThermoProbe thermometers are designed for safe operation in hazardous locations (Potentially Flammable or Explosive). The user

must have a working knowledge of appropriate safety instructions.

a)

Care should be taken upon installation of the instrument to prevent excessive heat exposure. The influence of radiated heat

may affect the safety of the instrument. See IEC 60079-14.

b)

The TL1 thermometer stem should not be immersed past the plastic sensor mount (stainless fitting for TL1-W).

c)

The instrument shall be checked concerning severe defects; check that instrument is complete, has good batteries, etc. If

necessary, check measurement accuracy. If any defects are found, the instrument should not be used until repairs have been

made.

d)

Power source must be removed before performing any maintenance.

e)

Exchange of components other than the batteries may compromise ATEX/IECEx certification and shall only be undertaken

by Thermoprobe or one of its qualified service providers. See also “Authorized Repair” section.

INTRINSIC SAFETY

Intrinsically safe equipment is defined as "equipment and wiring which is incapable of releasing sufficient electrical or thermal

energy under normal or abnormal conditions to cause ignition of a specific hazardous atmospheric mixture in its most easily ignited

concentration." (ISA-RP12.6) This is achieved by limiting the amount of power available to the electrical equipment in the hazardous

area to a level below that which will ignite the gases.

In order to have a fire or explosion; fuel, oxygen and a source of ignition must be present. An intrinsically safe system assumes the

fuel and oxygen is present in the atmosphere, but the system is designed so the electrical energy or thermal energy of a particular

instrument loop can never be great enough to cause ignition.

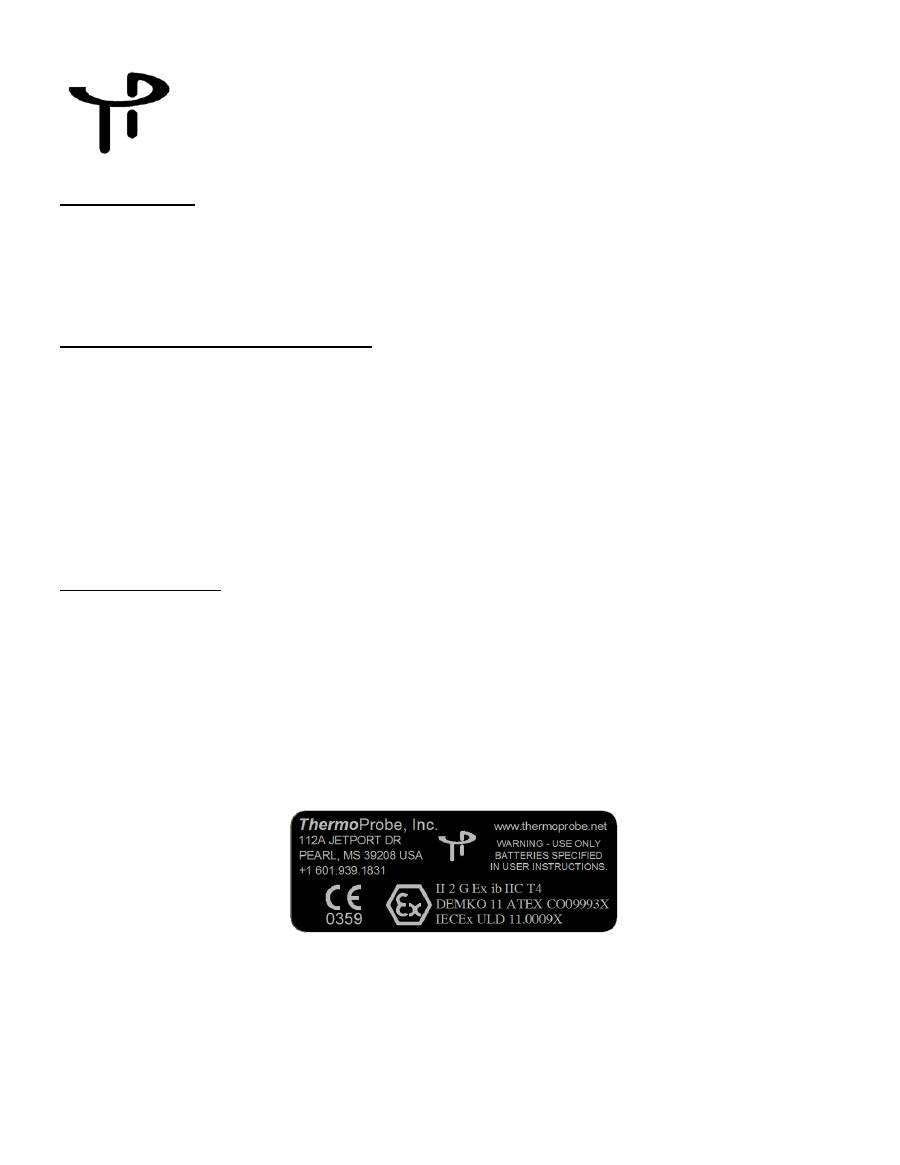

Safety Approvals for TL1 Thermometers:

II 2 G Ex ib IIC T4

Applicable Standards are:

Agency or Safety Designation

IEC 60079-0:2007 Ed. 5

IECEx

IEC 60079-11:2006 Ed. 5

IECEx

EN 60079-0: 2009

Europe: ATEX

EN 60079-11:2007

Europe: ATEX

background image

09/2012, JK

FEATURES & SPECIFICATIONS

background image

09/2012, JK

BATTERY REPLACEMENT

WARNING:

Batteries must be changed in Non-hazardous area.

Batteries must be of correct approved type.

Batteries must be installed with correct polarity making sure the (+) end of the battery is aligned with (+) symbol embossed

in the battery case.

New batteries must not be mixed with old batteries. Batteries must not be mixed with batteries of other manufacturers.

Batteries must not be installed with polarity reversed where one cell could charge another cell.

a) Ensure the instrument is in a non-hazardous area.

b) Remove the 2 screws and back cover on the TL1 to access the batteries.

c) Install each new battery making sure the (+) end of the battery is aligned with (+) symbol embossed in the battery case.

d) For models with AAA batteries, the user must make certain that the rubber spacer remains in place after servicing the

batteries. This will ensure the batteries cannot shift during use.

e) Replace the back cover and 2 screws.

CERTIFIED

 Batteries are as follows:

Model

Manufacturer

Type

Part Number

TL1-W, TL1-R

Duracell

AAA (LR03) Alkaline

MN2400

TL1-W, TL1-R

Panasonic

AAA (LR03) Alkaline

LR03XWA

TL1-W, TL1-R

Gold Peak

AAA (LR03) Alkaline

GP24A

TL1-A

Duracell

CR2032 LiMnO

2

DL2032

IMMERSION DEPTH

For best measurement results, a minimum immersion depth of 4 inches into the temperature source is recommended.

All TL1 models shall maintain a minimum separation between the sensor mount and temperature source to ensure that the

thermometer enclosure does not exceed 40

°

C.

Figure 1: TL1 immersion depth

background image

09/2012, JK

USER INTERFACE

“Power” Button

Pressing the Power button once will turn on the device. The instrument will shut off automatically within 20 minutes.

Pressing and holding the Power button for 4 seconds will disable the Auto-off feature. (‘Conn’ will flash momentarily to indicate

Continuous operation).

Pressing and holding the Power button will and shut the instrument off and clear all logged and averaged readings.

* TL1-W Model only

Function “f” button

Press and Hold the Function Button

“f”

to display options in a

menu

 format. When the desired function is displayed release the

button.

Notes:

1.

As soon as the TL1 is turned on, the minimum, maximum and average data is continuously updated. Wait 20 seconds after

power-on to allow collection of readings before viewing minimum, average and maximum.

2.

0.001 Resolution available on TL1-R models only.

3.

Zero Correction Available on TL1-R models only.

Power button

Operation

Display

One quick push

Power On

Hold 4 seconds

Enable Continuous

operation

“Conn”

*Hold and Release

when display reads “LigHt”

 Turns on Backlight for 10

seconds

“LigHt”

Hold and Release

when display reads “oFF”

 Power Off

(Clears Readings)

“oFF”

Hold and Release when the

display reads:

Function (“f”)

Example on Display

 “Fn”

Displays Lowest, Average and Highest

readings

   78.61 L, 78.70 A, 78.93 H

 “C-F”

  Changes units

“76.3 F” or  “24.6 C”

 “dEC”

 2

Changes unit resolution (0.1, 0.01 or 0.001)

“76.3 F” or  “24.6 C”

 “ZERo”

3

Displays Zero Correction

“0.005”

Power Button

Function Button

background image

09/2012, JK

Display Arrows

The Arrows on the left side of the screen will show you at a glance as to whether the reading is increasing, decreasing or has

stabilized. Intuitively the

Up Arrow

 symbolizes an increasing temperature, the

Down Arrow

 a decreasing temperature and no arrows

a stabilized status.

Battery Check

When the voltage of the batteries is low, the device will indicate “Lo bAtt” on the display before resuming normal display functions.

Do not attempt to calibrate the instrument if the “Lo bAtt” has been displayed since the new calibration values may not be properly

stored to memory.

Error Codes

ErrHI

 indicates an over range reading, meaning the temperature at the sensor has risen above the specified limit of the unit. This also

may indicate an open-circuit condition in the unit which may require repair.

ErrLO

 indicates a below range reading, meaning the temperature at the sensor has dropped below the specified limit of the unit. This

also may indicate a short-circuit condition in the unit which may require repair.

ZERO CORRECTION MODE: (TL1-R Model Only)

Note: Corrections made will offset temperature over the entire range of the device.

1.

Simultaneously press the function and on/off button. Release when ‘AdJ’ is displayed to enter zero correction mode.

2.

While in zero correction mode, press and hold the power button to select ‘UP’, ‘dn’, ‘SAVE’, ‘no SAVE’ or ‘CAnC’.

3.

If ‘UP’ is selected, the temperature can be adjusted

up

 by pressing the function button.

4.

If ‘dn’ is selected, the temperature can be adjusted

down

 by pressing the function button.

5.

If ‘CAnC’ (cancel) is selected, the instrument is still in zero correction mode and further adjustments can be made.

6.

To save and exit after corrections has been made, hold the power button until ‘SAVE’ is displayed.

7.

To exit without any zero correction changes, hold the power button until ‘no SAVE’ is displayed.

8.

The instrument will return to normal operation.

9.

To momentarily view the zero correction from the normal menu, hold the function button and release when ‘ZERo’ is

displayed.

CALIBRATION

Calibration service is available from ThermoProbe, Inc. and authorized distributors. Contact ThermoProbe, Inc. for requirements if

onsite calibration is desired.

AUTHORIZED REPAIR

It is recommended that service beyond the scope of this manual be performed by ThermoProbe, Inc. or one of its authorized

distributors.

T

T

h

h

e

e

r

r

m

m

o

o

P

P

r

r

o

o

b

b

e

e

,

,

I

I

n

n

c

c

.

.

112A JETPORT DR.

PEARL, MS  39208

Tel: +1 601.939.1831

Fax: +1 601.355.1831

sales@thermoprobe.net

www.thermoprobe.net



background image

10/5/12 JK





DECLARATION OF CONFORMITY

Apparatus Identification      ThermoProbe Inc.  Models TP7-C, TP9, TL1-A, TL1-W and TL1-R

Portable Digital Thermometers

Apparatus Classification     Measurement Equipment

Statement of Conformity

Based on sample product test results using appropriate standards (Industrial environment), and in

accordance with the following EC Directives, ThermoProbe Inc. hereby declares the ThermoProbe Inc.

Models TP7-C, TP9, TL1-A, TL1-W and TL1-R to be in conformity with:

EC ATEX Directive 94/9/EC, Equipment or Protective System

intended for use in Potentially Explosive Atmospheres.

Sample Product Testing for ATEX

Tested By

DEMKO

Standards Used

EN 60079-0: 2009

EN 60079-11: 2007

Report ID



11K04891

Manufacturer



ThermoProbe Inc.

112A Jeport Dr.

Pearl, MS 39208

Luke Bartkiewicz

President

background image

09/2012, JK



Série TL1 - INSTRUCTIONS

INTRODUCTION

Ce manuel décrit les fonctions de base et les instructions pour la sécurité et l'utilisation des thermomètres numériques de référence

portables TL1-A, TL1-W et TL1-R. Ces instruments ThermoProbe sont conçus pour être utilisés aussi bien dans des environnements

dangereux (inflammables) que des environnements sans danger, secs, à des températures entre -20 et 40°C. Ces instruments ne

doivent pas être utilisés dans des installations en plein air permanentes et ne sont ni conçus ni testés pour le gel. Lorsque l'équipement

risque d'être exposé à des contraintes extérieures excessives (vibrations, chaleur, chocs, etc.) il convient d'utiliser des protections

supplémentaires.

CONSIGNES DE SÉCURITÉ AVANT UTILISATION

Les thermomètres ThermoProbe sont conçus pour être utilisés en toute sécurité dans des environnements dangereux (potentiellement

inflammables ou explosifs). L'utilisateur doit avoir pris connaissance des consignes de sécurité appropriées

a)

Il convient d'installer l'instrument avec soin pour éviter qu'il ne soit exposé à une chaleur excessive. L'influence de la

chaleur radiante risque d'affecter la sécurité de l'instrument. Voir IEC 60079-14.

b)

La tige du thermomètre TL1 ne doit pas être immergée au delà de l'embase du capteur plastique (montage inoxydable pour

le TL1-W)

c)

L'instrument doit être vérifié pour éviter tout défaut grave ; s’assurer que l'instrument est complet, que ses batteries sont

chargées, etc. Si besoin, vérifier sa précision de mesure. En cas de défaut, ne pas utiliser l'instrument jusqu'à ce qu'il soit

réparé.

d)

L'alimentation doit être enlevée avant toute opération de maintenance.

e)

L'échange de composants autres que les piles risque de compromettre la certification ATEX/IECEx et ne doit être effectué

que par Thermoprobe ou l'un de ses fournisseurs de service qualifiés. Consulter aussi la section « Réparations autorisées ».

SÉCURITÉ INTRINSÈQUE

Un équipement intrinsèquement sûr est défini comme « un équipement et câblage incapables de dégager une énergie électrique ou

thermique suffisante dans des conditions normales ou anormales, pouvant provoquer l'inflammation d'un mélange atmosphérique

spécifique dangereux dans sa concentration la plus aisément inflammable ». (ISA-RP12.6). Cette sécurité est assurée en limitant le

courant fourni à l'équipement électrique dans une zone dangereuse à un niveau inférieur au point d'inflammation des gaz.

Pour provoquer un incendie ou une explosion, du carburant, de l'oxygène et une source d'allumage doivent être présents. Un système

intrinsèquement sûr présume que le carburant et l'oxygène sont présents dans l'atmosphère, mais le système est conçu de façon à ce

que l'énergie électrique (ou l'énergie thermique) d'une boucle d'un instrument particulier ne soit jamais suffisante pour causer

l'allumage.

Sécurité approuvée pour thermomètres TL1 :

II 2 G Ex ib IIC T4

Normes applicables :

Désignation de l'agence ou de la sécurité

IEC 60079-0:2007 Ed. 5

IECEx

IEC 60079-11:2006 Ed. 5

IECEx

MISE EN GARDE – UTILISER

UNIQUEMENT LES PILES

SPECIFIEES DANS LES

INSTRUCTIONS.

background image

09/2012, JK

EN 60079-0: 2009

Europe: ATEX

EN 60079-11:2007

Europe: ATEX

CARACTÉRISTIQUES & SPÉCIFICATIONS

Spécifications

TL1-A

TL1-W

TL1-R

Portable

OUI

OUI

OUI

Traçable NIST

OUI

OUI

OUI

Affichage à rétroéclairage

NON

OUI

NON

Résolution de l'affichage

0.01

0.01

0.001

Durée de vie des piles (Heures)

95

350

200

Certifié sécurité intrinsèque

ATEX & IECEx (Ex ib IIC T4)

ATEX & IECEx (Ex ib IIC T4)

ATEX & IECEx (Ex ib IIC T4)

Gamme de température standard

14°F à 320°F (-10°C à 160°C)

14°F à 320°F (-10°C à 160°C)

22°F à 320°F (-30°C à 160°C)

Étalonnage (Voir remarque)

4 Points Standard:

32°F (0°C), 120°F (48.9°C), 200°F

(93.3°C), 300°F (148.9°C)

4 Points Standard:

32°F (0°C), 120°F (48.9°C), 200°F

(93.3°C), 300°F (148.9°C)

5 Points Standard:

-4°F (-20°C), 32°F (0°C), 120°F

(48.9°C), 200°F (93.3°C), 300°F

(148.9°C)

Tolérance

0.1°F (0.06°C)

0.1°F (0.06°C)

0.07°F (0.04°C)

Incertitude

0.03°F (0.017°C)

0.03°F (0.017°C)

0.03°F (0.017°C)

Piles

Duracell DL2032 (IEC CR2032)

Bouton 3V Lithium Manganese

Duracell MN2400 Alkaline AAA

Panasonic LR03XWA Alkaline AAA

Gold Peak GP24A Alkaline AAA

Duracell MN2400 Alkaline AAA

Panasonic LR03XWA Alkaline AAA

Gold Peak GP24A Alkaline AAA

Gamme ambiante de température

de fonctionnement

-4° à 104°F (-20° à 40°C)

-4° à 104°F (-20° à 40°C)

-4° à 104°F (-20° à 40°C)

Temps de réponse température

8 secondes dans l’eau

8 secondes dans l’eau

19 secondes dans l’eau

Capteur

Tube du capteur de 1/4" diamètre en

acier inoxydable avec pointe fine de

3/16", classe 100 Ohms

Tube du capteur de 1/4" diamètre

en acier inoxydable avec pointe

fine de  3/16", classe 100 Ohms

Tube du capteur de 1/4" diamètre

en acier inoxydable, sonde RTD à

fil de platine enroulé 200 Ohms

Boîtier

Boîtier standard en aluminium

anodisé

Boîtier durci en aluminium anodisé,

montage horizontal

Boîtier standard en aluminium

anodisé

Poids (avec capteur 8 pouces)

3.6 oz (102 g)

9.5 oz (269.3 g)

4.6 oz (130.4 g)

Caractéristiques de

fonctionnement

Arrêt automatique ou

fonctionnement continu, lectures

min, max et moyennes, affichage en

degrés C ou F

Arrêt automatique ou

fonctionnement continu, lectures

min, max et moyennes, affichage

en degrés C ou F, affichage à

rétroéclairage

Arrêt automatique ou

fonctionnement continu, lectures

min, max et moyennes, affichage

en degrés C ou F, résolution

d’affichage en millièmes

Remarque : Gammes de températures calibrées personnalisées supplémentaires disponibles de -40°F à 555°F (-40°C à 290°C) en

fonction de la disponibilité du capteur

REMPLACEMENT DES PILES

MISE EN GARDE :

Les piles doivent être changées dans des endroits sûrs.

Le type des piles doit être approuvé.

Les piles doivent être installées selon des polarités correctes, en s'assurant que le pôle (+) de la pile est aligné avec le

symbole (+) de l'enceinte des piles.

Ne pas mélanger des piles neuves avec d'anciennes piles. Ne pas utiliser des piles de marques différentes.

Ne pas installer les piles en inversant les polarités, ce qui provoquerait le chargement d'une pile par l'autre.

a) S'assurer que l'instrument se trouve dans un endroit sûr.

b) Enlever les 2 vis et le couvercle du fond du TL 1 pour accéder aux piles.

c) Installer chaque pile en s'assurant que le pôle (+) de la pile est aligné avec le symbole (+) de l'enceinte des piles.

d) Pour les modèles utilisant des piles AAA, l'utilisateur doit s'assurer que le joint en caoutchouc reste bien en place après avoir

changé les piles. Cela empêchera les piles de bouger.

e) Refermer le couvercle du fond et remettre les 2 vis.

Piles CERTIFIÉES

Modèle

Fabricant

Type

Numéro

TL1-W, TL1-R

Duracell

AAA (LR03) Alkaline

MN2400

TL1-W, TL1-R

Panasonic

AAA (LR03) Alkaline

LR03XWA

TL1-W, TL1-R

Gold Peak

AAA (LR03) Alkaline

GP24A

TL1-A

Duracell

CR2032 LiMnO

2

DL2032

background image

09/2012, JK

PROFONDEUR D’IMMERSION

Pour obtenir de meilleurs résultats, il est recommandé d'immerger le thermomètre dans la source de température à une profondeur

minimale de 4 pouces (10 cm).

Tous les modèles TL 1 doivent maintenir une distance minimum entre l'embase du capteur et la source de température, afin que le

boîtier du thermomètre ne dépasse pas 40°C.

   Figure 1 : Profondeur d'immersion du TL 1

INTERFACE UTILISATEUR

Bouton de mise sous tension

Appuyer une fois sur le bouton de mise sous tension pour mettre l'appareil en marche. L'instrument s'arrêtera automatiquement au

bout de 20 minutes.

Appuyer sur le bouton de mise sous tension et le garder appuyé pendant 4 secondes pour désactiver la fonction d'arrêt automatique

(auto-off).  (‘Conn’ clignotera quelques instants pour indiquer que l'instrument continue à fonctionner).

Presser le bouton de mise sous tension et le garder appuyé pour arrêter complètement l'instrument et effacer toutes les mesures

enregistrées et calculées.

Bouton de mise sous tension

Bouton Fonction

Thermomètre TL

Embase du capteur

Distance

minimale de

2" (5 cm)

Source de température

Profondeur

d'immersion

Thermomètre

 TL1-A

background image

09/2012, JK

* Modèle TL1-W uniquement

Bouton Fonction « f »

Presser la touche Fonction

 « f »

 et la garder appuyée pour afficher les options sous forme de

menu

. Relâcher le bouton lorsque la

fonction souhaitée s'affiche.

Remarques :

1.

Dès que le thermomètre TL1 est activé, les données minimum, maximum et moyennes sont continuellement mises à jour.

Attendre 20 secondes après l'allumage pour relever des mesures avant de lire les données minimum, moyennes et maximum.

2.

Résolution 0.001 disponible sur les modèles TL1-R uniquement.

3.

Correction du zéro disponible sur les modèles TL1-R uniquement.

Flèches d'affichage

Les flèches sur le côté gauche de l'écran indiquent immédiatement si les mesures augmentent, diminuent ou restent stables.

De manière intuitive, la

flèche vers le haut

 symbolise une température qui augmente, la

flèche vers le bas

 une température qui

diminue, et l'absence de flèche indique une température stable.



Vérification des piles

Lorsque la tension des piles est faible, l'affichage indique  « Lo bAtt » avant de recommencer à afficher des fonctions normales.

Ne pas tenter de recalibrer l'instrument quand l'affichage indique « Lo bAtt » car les nouvelles valeurs de calibration risquent de ne

pas être enregistrées correctement dans la mémoire.

Codes d’erreur

ErrHI

 indique des valeurs trop hautes, c'est-à-dire que la température relevée par le capteur a dépassé la gamme autorisée pour cette

unité. Cela peut également indiquer un circuit ouvert qui doit être réparé.

ErrLO

 indique des valeurs trop basses, c'est-à-dire que la température relevée par le capteur est tombée en dessous de la gamme

autorisée pour cette unité. Cela peut également indiquer un court-circuit qui doit être réparé.

Bouton de mise sous tension

Fonctionnement

Affichage

Une pression rapide

Met sous tension

Maintenir la pression 4 secondes

Permet un fonctionnement continu

Conn

*

Maintenir la pression et relâcher

quand l'affichage indique “LigHt”

Allume le rétroéclairage pendant

10 secondes

LigHt

Maintenir la pression et relâcher



quand l'affichage indique “oFF”

Arrête l’alimentation

(Efface les mesures)

oFF

Maintenir la pression et relâcher

quand l'affichage indique :

Fonction (« f »)

Exemple affiché

Fn

Affiche les mesures les plus hautes,

les plus basses et la moyenne

78.61 L, 78.70 A, 78.93 H

C-F



Change les unités

76.3 F ou  24.6 C

dEC

 2

Change la résolution de l'unité

 (0.1, 0.01 ou 0.001)

76.3 F ou  24.6 C

ZERo

3

Affiche Correction du zéro

0.005

background image

09/2012, JK

MODE CORRECTION DU ZÉRO : (Modèle TL1-R uniquement)

Remarque : Les corrections effectuées vont décaler les températures sur toute la gamme de l'appareil.

1.

Appuyer simultanément sur le bouton Fonction et le bouton de mise sous tension. Les relâcher lorsque l'affichage indique «

AdJ » pour entrer en mode Correction du zéro.

2.

Pendant que vous êtes en mode Correction du zéro, appuyer et maintenir la pression sur le bouton de mise sous tension afin

de sélectionner « UP », « dn », « SAVE », « no SAVE » ou « CanC ».

3.

Si « UP » est sélectionné, la température peut être ajustée vers le haut en appuyant sur le bouton Fonction.

4.

Si « dn » est sélectionné, la température peut être ajustée vers le bas en appuyant sur le bouton Fonction.

5.

Si « CanC » (annuler) est sélectionné, l'instrument est toujours en mode Correction du zéro et vous pouvez effectuer d'autres

ajustements.

6.

Pour enregistrer et sortir après avoir fait des corrections, maintenir la pression sur le bouton de mise sous tension jusqu'à ce

que l'affichage indique « SAVE ».

7.

Pour sortir sans aucune correction du zéro, maintenir la pression sur le bouton de mise sous tension jusqu'à ce que

l'affichage indique « no SAVE ».

8.

L'instrument reviendra à un mode de fonctionnement normal.

9.

Pour visualiser occasionnellement la correction du zéro à partir du menu normal, maintenir le bouton Fonction et le relâcher

lorsque l'affichage indique « ZERo ».

ÉTALONNAGE

Des services d'étalonnage sont disponibles chez ThermoProbe, Inc. et les distributeurs autorisés. Contacter ThermoProbe, Inc. au

sujet des exigences requises pour l'étalonnage dans vos locaux.

RÉPARATIONS AUTORISÉES

Recommandation : Tout service non décrit dans ce manuel doit être effectué par la société ThermoProbe, Inc. ou l'un de ses

distributeurs autorisés.

Thermo

Probe, Inc.

112A JETPORT DR.

PEARL, MS  39208

Tél : +1 601.939.1831

Fax : +1 601.355.1831

sales@thermoprobe.net

www.thermoprobe.net



background image

5/10/12 JK





DÉCLARATION DE CONFORMITÉ

Identification de l'appareil

ThermoProbe Inc.

Modèles TP7-C, TP9, TL1-A, TL1-W et

TL1-R Thermomètres numériques portables

Classification de l'appareil

Instrument de mesure

Déclaration de conformité

Au vu des résultats de tests effectués sur un produit type en respectant les normes adéquates

(Environnement industriel) et conformément aux Directives CE, ThermoProbe Inc. déclare par la

présente que les modèles TP7-C, TP9, TL1-A, TL1-W et TL1-R ThermoProbe Inc. sont conformes à la :

Directive 94/9/EC ATEX CE, Matériel ou système de protection

à utiliser en présence d'atmosphères potentiellement explosives.

Test de produit type pour atmosphère explosive (ATEX)

Testé par

DEMKO

Normes utilisées

EN 60079-0 : 2009

EN 60079-11 : 2007

ID de rapport

11K04891

Fabricant

ThermoProbe Inc.

112A Jeport Dr.

Pearl, MS 39208

Luke Bartkiewicz

Président

Annotation for ThermoProbe TL1 in format PDF
