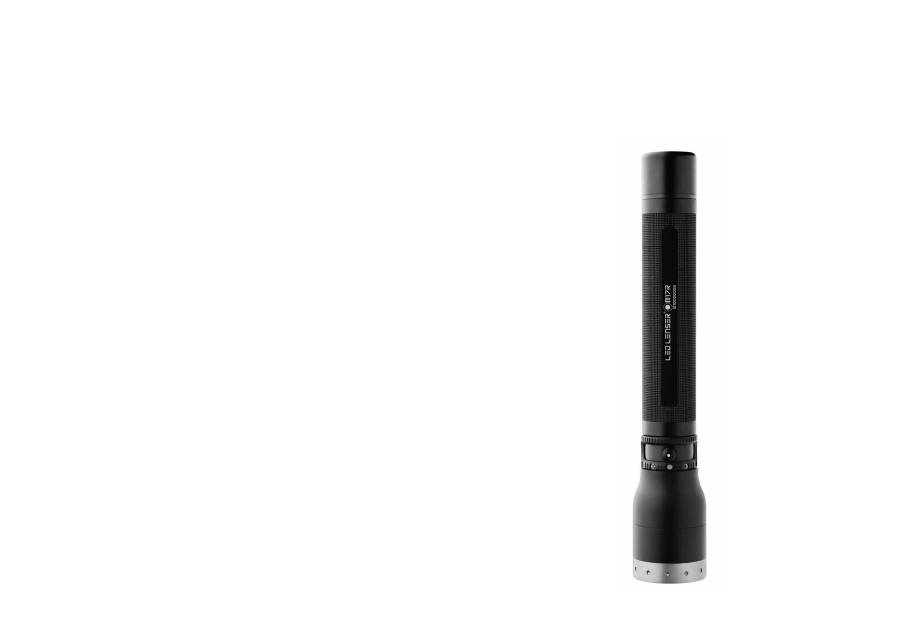

LED LENSER®˚ M17R

ZWEIBRÜDER OPTOELECTRONICS

Hersteller - Manufactured by: Zweibrüder Optoelectronics GmbH & Co. KG · Kronenstraße 5-7 D-42699 Solingen.

Germany Telefon +49 (0)212-5948-0 · Fax +49 (0)212-5948-200 · www.zweibrueder.com · info@zweibrueder.com

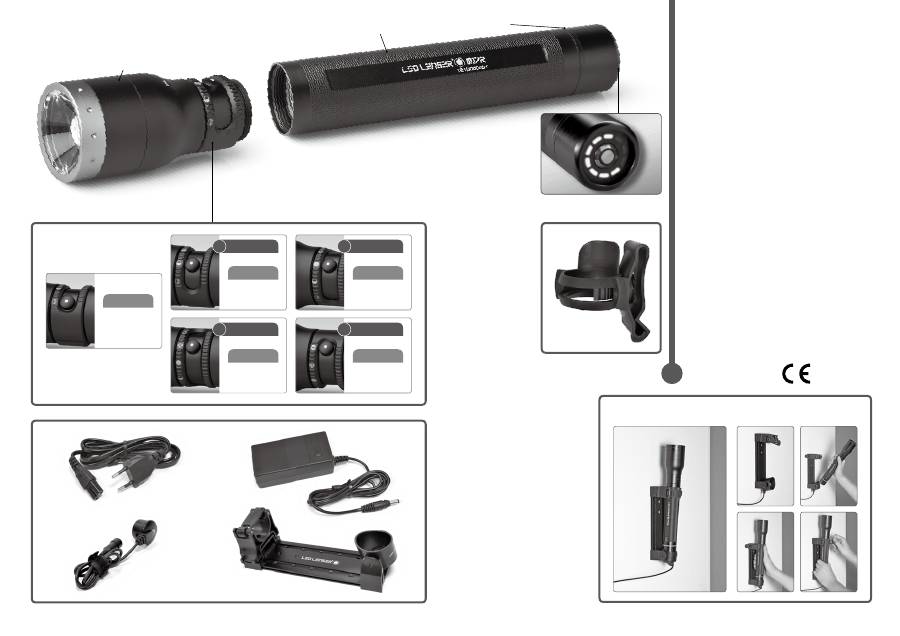

Head Module Power Module Charge indicator 360° Power Indicator Fast Action Switch Floating Charge System

Pro

a. mains plug b. charger with extension cable c. magnetic charging socket d. charger bracket Intelligent Clip Connect M17R to the Floating Charge System

Pro

               

Program

LOW

SIGNAL

ACTION

DEFENCE

Function

Low Power

Power

Morse

SOS

Blink

Signal Blink

Lock

Power

Dim

Morse

Strobe

Power

(Transport)

We are delighted that you have purchased one of our products.

These are usage instructions to help you familiarise yourself with your new purchase. All the documents accompanying the product must be read

attentively before using the product, preserved carefully and if the product is transferred to a third party, the documents must be handed over as well.

This ensures that maximum benefit is drawn from the product and questions from users are anticipated before they arise.

Above all, comply with the warnings and safety instructions and dispose of the packaging material properly.

Under point 13 and point 14 it is explained how the lamp head is separated from the Power Module and the rear part of the shaft of the lamp is

unscrewed. Both must be carried out before the first use, so that the two insulating films (one on each side) can be removed and disposed of. These

two films serve as protection during transport of the "Safety Ytrion Cell" battery pack.

After taking off the insulating films, be sure not to push the switch button when assembling the lamp. First, screw the rear part to the middle part-

otherwise the lamp might not work properly. Then screw the Power Module (rear part plus middle part) to the lamp head.

Product

LED LENSER

8317-R Led Lenser M17R

Version of the operating manual:

1.0

1. Battery set:

1 × Power Module (shaft including “Safety Ytrion Cell” battery pack); no other batteries or accumulators are permitted

2. Switching on and off

In the front section of the M17R, directly behind the wide head, is the selection ring of the

“Fast Action Switch”

, in the groove of which the switch button

is located. The name

“Fast Action Switch” describes the facility provided by this switch system to quickly select and use various Light Programs and

Light Functions (see Point 7). Turning the selection ring of the “Fast Action Switch”

changes the position of the switch button in the groove. Its position

can be adjusted so that it clicks into place in 5 different settings. These positions represent the various Light Programs (see point 7).

In the extreme left position of the switch button, which is marked on the selection ring by a lock symbol (

– Lock Function), the M17R is protected

against accidentally getting switched on. In all the other positions, it can be switched on and the various Light Functions can be used.

What is important here is that there are three ways of actuating the switch button:

a) Switching

The switch button is pressed beyond the pressure point, i.e. so deep that the switch clicks into place. A small sound, a click, can be heard.

b) Brief tapping

The switch button is only tapped briefly and not as deeply as in a) above. As a result, the switch does not click into place, there is no click audible and

the switch remains in the starting position when it is released.

c) Prolonged tapping

The switch button is pressed as under b), only slightly but for a longer time.

Here too, the button is not pressed so hard as under a. As a result, the switch does not click into place, there is no click audible and the switch remains

in the starting position when it is released.

This prolonged tapping is required, e.g. to be able to make various settings (see Point 7 and 8).

The descriptions above apply to the switch button of the

“Fast Action Switch”

in the front section of the M17R. Please do not confuse it with the switch

button (see Point 10), which is formed by the two concentric charging contacts at the end of the torch.

3. Focus

The focus of the M17R can be quickly adjusted with the help of the so-called Speed Focus. For this purpose, hold the torch on the serrated middle

section firmly with one hand and with the other hand, push the wider lamp head in which the reflector lens is located, to the front or to the back. By

doing this, you can adjust the light beam continuously variably to suit your needs.

4. Fast Lock

If required, a desired focus setting can be locked by means of the so-called Fast Lock. What this does is to prevent the focus setting from getting

accidentally changed. To do so, the lamp head must be turned left with respect to the shaft, i.e. in the direction of the legend “Lock” on the lamp head.

To release this fixed setting and to once again allow the continuously variable setting of the focus (see Point 3), the lamp head has to be turned in the

other direction, i.e. the direction of the legend “Unlock”.

5. Smart Light Technology (SLT)

The M17R is equipped with our Smart Light Technology (SLT). Thanks to the use of a microcontroller, the light output of the LED can be controlled and

the user can use various Light Programs and Light Functions. By using a single switch in conjunction with the selection ring in the

“Fast Action Switch”

it was possible to design the interface to be simple and user-friendly. The pocket torch can give the user light in various intensities and in various

different ways. There are thus two Energy Modes, four Light Programs and a number of Light Functions available. To switch the pocket torch on and

off and to select the various Light Functions, the switch in its front section has to be used. Here, the switch is used in the three ways described above

in Point 2.

What basically applies is that the brightness of the M17R is monitored by the in-built temperature control unit.

6. Energy Modes

By selecting one of the two Energy Modes (Energy Saving or Constant Current), you take a decision on how the energy contained in the accumulator

is used.

1. Energy Saving: The light output is controlled by the integrated Smart Light Technology (SLT). The brightness is matched to the real conditions that

occur during normal use of the lamp, thus providing a longer burn time.

2. Constant Current: This Energy Mode allows the continuous use of all the Light Functions with a more or less constant light output. This Energy

Mode is to be preferred when a high brightness level is more important than a long burn time.

Changing of the Energy Modes

For changing the Energy Mode, the lamp has to be off and the switch button must be in the second position ( ) of the “Fast Action Switch”

If you now tap the switch button on the lamp head lightly 8 times, followed by a switching operation, and then the brightness increases jerkily, to later

reduce gradually to zero, the M17R is in the Energy Mode 'Energy Saving'. But if the brightness of the M17R remains constant for approx. 2 seconds

after the sudden increase, to then suddenly drop to zero, the M17R is thereafter in the Energy Mode 'Constant Current'.

With this procedure, you can switch between the two Energy Modes. It is not possible to determine in which Energy Mode the M17R is. To find this out,

you must carry out the procedure. If the M17R is thereafter not in the desired Energy Mode any more, you must repeat the procedure again.

7. Light Programs and Light Functions

As has already been described in Point 2, by turning the black selection ring (with its 5 marks) below the narrowing point of the lamp head, you can

select from between 5 different positions and activate them with the switch button. The 5 positions represent the various Light Programs or the Lock

Function. Thanks to the permanent magnets that are embedded in the selection ring of the

“Fast Action Switch”

, the ring slides over the lamp housing

when it is turned, and thus ensures contact-less transmission of the selection to the microcontroller in the lamp housing.

7.1 Lock function

In the first position from the left (the selection ring has been turned to the right till it comes to a stop), the M17R cannot be switched on, either

English

intentionally or unintentionally. Thus, the lock function is handy for when the M17R is transported. Also, there could be situations in which the M17R

may/should not be switched on, even unintentionally.

7.2 Light Program Low

If the switch button of the

“Fast Action Switch”

is in the second position of the selection ring, you can use the Light Function Low Power with its reduced

brightness. By briefly tapping and letting go, you can switch to the Light Function Power with full brightness. When you tap it again, you can switch

between the Light Programs Low Power and Power. One more switching operation, and the lamp is off.

When the M17R is off, tapping can be employed, e.g. to send signals of various length in Morse code with reduced brightness.

7.3 Light Program Action

In the third position of the selection ring, by switching or tapping, the Light Function Power (full brightness) is immediately usable. As with Light

Program Low, here too, it is possible to use tapping for sending Morse signals, but with full brightness in this case.

Upon switching, the Light Function Power is firmly set and by brief tapping, it is possible to switch between the Light Functions Power and Dim.

Upon switching to ‘Dim’ by tapping, if the switch button remains tapped for a longer time (prolonged tapping), the M17R starts to slowly change the

brightness between low brightness and full brightness. The lamp will extinguish for one short moment if the brightest or lowest luminosity is reached.

Upon releasing the switch, the M17R continues to glow with the current brightness level. This brightness level remains saved, i.e. remains set for the

light function Dim, when the M17R is switched off. This brightness of the light function Dim is only lost, or changes, when the Power Module (shaft

with

“Safety Ytrion Cell” battery pack) is unscrewed at the head (also see the Reset function under Point 9). Of course, it also changes if specifically

changed by the user as described above.

One more switching operation, and the lamp is off.

7.4 Light Program Signal

In the fourth position, by switching or tapping, the Light Function SOS (3 short, followed by 3 long, followed again by 3 short flashes) can be invoked

immediately.

If, after a switching operation, the switch is tapped, the Light Function Blink (slow, continuous blinking) is activated. Tapping once again results in the

Light Function Signal Blink (2x blinking at short intervals)

One more switching operation, and the lamp is off.

7.5 Light Program Defence

The Light Mode Defence is the one on the extreme right on the selection ring; it can be selected by turning the selection ring completely to the left till it

comes to a stop.

Upon switching, the Light Function Strobe is set and by tapping briefly, it is possible to toggle between Strobe and Power.

One more switching operation, and the lamp is off.

Here, too, the Light Functions are revolving, like with the Light Modes 2, 3 and 4. This means, for example, with Light Program 5, that after the Light

Function Power, one more tap leads to the Light Function Defence. Thus, tapping does not take you into a dead end; there is a continuous circular

series of selected light functions.

When the M17R is glowing in one of the Light Functions (2, 3 4 or 5), it also glows after a changeover (by turning the selection ring of the “Fast Action

Switch”) between these 4 Light Functions. With such a changeover, the M17R has the light function that it also had when switched on directly (e.g. with

the Light Program Signal, the Light Function SOS).

8. Emergency Mode / Emergency Light Function

When the Emergency Mode is activated, the M17R has an emergency light function. For this purpose, the mode has to be activated and the M17R

has to be connected to the charger (position light at the charger glows blue, see Point 10). In this case, the pocket torch automatically goes on when

the electric supply that is providing energy to the charger fails. If positioned meaningfully, the M17R, when it is glowing, can facilitate quickly finding

an escape route in an emergency, or the lamp can be quickly found and picked up, already on. If this function is active, the M17R glows automatically

even if the charging process is interrupted by removing the M17R. Therefore, the function can also be used when the M17R has to be ready for

immediate use.

To set the Emergency Mode, set the

“Fast Action Switch”

to Light Program action and tap prolonged for about 10 seconds. The M17R glows for these

10 seconds and then blinks. After blinking, the light turns off. When it flashes 4 times, Emergency Mode is activated; if it flashes twice, Emergency

Mode is disabled. If this procedure is carried out again, the setting toggles between activated and disabled and signals this by a corresponding

blinking.

9. Reset function

If the Power Module (shaft with “Safety Ytrion Cell” battery pack) is unscrewed completely at the head and the two parts are screwed together again

only after a little while, you have "reset" the M17R. You have thus reset a few functions:

- As Energy Mode, Energy Saving is active (see Point 6).

- The Emergency Mode (see Point 8) is active.

- This lamp function Dim (see Point 7.3) is set to the lowermost brightness

10. Charging

The Power Module (shaft without lamp head) contains the “Safety Ytrion Cell”

battery pack, the accumulator.

Charge your M17R only in a dry place.

For charging, connect the mains plug on one side to the accompanying charger (Input: 100 V to 240 V / 50 Hz to 60 Hz) and on the other side, to a

power socket. Then connect the extension cable of the charger to the cable of the magnetic charging socket, whose blue position light then starts

to glow. You can now connect the concentric charging contacts at the end of the M17R to the magnetic charging socket. When the lamp has been

correctly connected, the charging display glows red (see Point 11) and the charging starts. The Power Module (shaft with the “Safety Ytrion Cell”

battery pack) with the unscrewed lamp head can also be charged.

See the following section on the subject of the charging indicators (see Point 11) for more information.

Note

– Please ensure that there is no short-circuit at the charging contacts. The charging contacts may not be touched with moist or metallic objects.

The magnetic charging socket can also be inserted in the cylindrical part of the charger bracket, which is a part of the supplied kit, and then locked in

place by turning a couple of times in the counter-clockwise direction like a bayonet catch. The lock is released by rotating in the other direction. The

bracket can be fastened on the wall with dowels (not scope of delivery) in such a way that the blue position lamp of the magnetic charging socket, for

example, glows downwards. Please use a sufficient number (min. 4 pieces) and suitable dowels, depending on the material of the wall.

The orientation described suggests itself when you wish to use the Emergency Module / Emergency Light function (see point 8) since the M17R glows

upwards in case of a power failure. On the other side of the bracket, the M17R can be joined to the bracket with 2 rubber rollers and fixed permanently

by using the rubber gusset that is located at the level of the two rubber rollers. The latter suggests itself if there are acceleration forces acting on the

M17R. In this manner, the M17R can be fixed in the bracket inside the vehicle if the charger bracket is fixed permanently to a vehicle.

Using an optionally available car charger connection, the M17R can also be charged at the cigarette lighter and sockets in the vehicle. These

accessory units match themselves automatically to the respective input voltage (12 V to 24 V).

11 Charge indication

Approx. 2 cm before the end of the shaft of the M17R, there is a narrow ring, which, during the charging process, indicates the charge status of the

battery through lamps of different colours.

Red (glowing continuously) – charging ongoing.

Green (glowing continuously) – Charging completed, the M17R is ready for use with the full capacity of the battery. It generally takes 2 to 3 hours for

an empty M17R to get fully charged.

No light– The cause of this can be that the Floating Charge System

Pro

is not getting adequate electric power. But it can also be that there is a loose

contact. Therefore, check whether (magnetic) objects or dirt are hindering a good contact between the charging contacts at the end of the M17R and

the magnetic charging socket. If required, remove them. If required, also correct the position or the angle of the M17R in the charging socket. If, given

an adequate electric power supply, the charge indicators still do not glow, immediately isolate the transformer or the optional car charger of the M17R

from the present power supply system and get in touch with your dealer.

12. 360° Power Indicator

The 360° Power Indicator consists of 10 blue-glowing elements, which are arranged in a circle around the two concentric charging contacts at the end

of the shaft of the M17R.

During use, the number of blue-glowing elements reduces further and just before the Power Module is empty, the last element glows in red.

Depending on when the charging contacts are pressed, the following can be determined from the number of elements glowing.

1.) Battery status indication

If the charging contacts are pressed while the M17R is off, the elements serve as a battery charging status indication. If, for example, all the 10

elements briefly glow blue, the M17R is fully charged.

2.) Operating time indication

If the charging contacts of the M17R are pressed while the M17R is being operated with a Light Function, the number of glowing elements provides an

indication of the remaining relative lighting duration of the current Light Function.

The M17R also shows this information for a brief moment when a light function has been selected by tapping or switching at the

“Fast Action Switch”

, i.e.

even without the 360° Power Indicator having been actuated.

13. Changing the Power Module

Please charge the rechargeable battery in time. If the Power Module exhibits any atypical behaviour, please change it. For changing this accumulator,

please first switch off the pocket torch without fail, and unscrew the part behind the “Fast Action Switch”. You have thus separated the lamp head from

the Power Module (shaft including “Safety Ytrion Cell” battery pack). For the disposal of the used Power Module, please read Point 14.

Screw on a new Power Module onto the lamp head till it cannot be turned any more. Thanks to the innovative new contact system and the fixed

connection between the lamp shaft and the

“Safety Ytrion Cell” battery pack (Power Module), transposition of the polarity is not possible.

14. Rechargeable batteries / Accumulators

Only the correspondingly approved LED LENSER Power Module, consisting of the

“Safety Ytrion Cell”

battery pack and shaft, may be used in this

pocket torch. The Power Module was developed to ensure the highest level of safety and benefit.

If you have separated the used Power Module from the lamp head as described in Point 13, please unscrew the rear part of the shaft at the level of

the charging display. You will then see a PCB of the “Safety Ytrion Cell”

battery pack on this side as well, upon looking into the tube. The PCB is held

in place on this side in the shaft by a narrow plastic ring with thread. For removing the

“Safety Ytrion Cell”

battery pack from the shaft, unscrew this

plastic ring from the shaft. For doing so, use the two grooves in the plastic ring that are displaced 180° from one another but make sure that that you

do not short circuit the contacts of the

“Safety Ytrion Cell”

battery pack. The

“Safety Ytrion Cell”

battery pack can now be easily removed and disposed

of in keeping with the national laws. The shaft can be disposed of in the domestic trash.

In contrast to the Power Module (shaft with “Safety Ytrion Cell”), a replacement of a “Safety Ytrion Cell”

battery pack in a Power Module may not

be carried out. Neither is it permitted, after removal of the

“Safety Ytrion Cell”

battery pack, to charge it in any other manner or instead, to use

accumulators or batteries in the Power Module. The Power Module may only be opened once, for separate disposal of the Ytrion Cell battery pack and

the shaft; otherwise, the manufacturer’s warranty will be rendered null and void.

In general, for the disposal of batteries as well as particularly for Lithium batteries, accumulators and accumulator packs, the applicable rule is that

they may only be disposed of in discharged state and in a technically correct manner. If they are not discharged, then before disposal, by sticking non-

conducting adhesive tape over the contacts, it has to be ensured that short-circuits are not possible.

Basically, the possibility of short-circuits of accumulators and batteries must be eliminated and they may neither be opened, nor enter the human body

in any way, nor may they be thrown into a fire.

15. Cleaning

For cleaning, please use a dry, lint-free clean cloth.

If salt water is spilled on the lamp, it must be immediately entirely removed with such a cloth.

If it is not possible to rotate the selection ring of the “Fast Action Switch” smoothly any more, it must be separated from the M17R, and the underside

and the lamp tubes cleaned of dirt. To do so, with the screws, separate the lamp head from the Power Module. Carefully remove the black O-ring of

rubber that is located above the lamp head thread. When the switch button is now pressed deep, the selection ring can be removed over the switch

button in the direction of the thread. Please ensure here that the small spring-loaded ball including its casing above the switch button is not lost.

Both surfaces can now be cleaned and the parts can be assembled again in the opposite sequence.

If the reflector lens has got loose in the lamp head or, e.g. dirt has got deposited on its inner side, you can apply the following remedial measures.

The foremost one centimetre of the M17R, with the 12 indicated holes along the periphery, can be unscrewed. There is a plastic ring that fixes

the reflector lens in it, and it can be tightened or removed for cleaning. You can clean the reflector lens if required, with a dry, lint-free clean cloth.

Thereafter, please assemble everything in the opposite sequence.

16. Scope of delivery

The M17R is supplied in a hard case with the following accessories:

1 x Floating Charge System

Pro

- mains plug

- charger with extension cable (Input: 100 V to 240 V / 50 Hz to 60 Hz)

- magnetic charging socket (magnetic charger) with cable and blue position light as connection between the charger and the M17R

- charger bracket – for fastening the charger components, e.g. to a wall

1 x operating manual

1 x Smart Instruction Card as an addition to the operating manual

1 x Intelligent Clip for fastening the M17R e.g. to belts up to max. 60 mm width

Additional accessories for the M17R are being designed (e.g. anti-roll protection, colour filter, signalling cones, spare accumulators, Floating Charge

System

Pro

, car chargers etc.).

You can get information on these additional accessories over and above the supplied kit on our Internet page.

17. Caution:

Do not swallow any small parts or batteries that are present. The products or parts thereof (including batteries) must be stored outside the reach of

children.

For reasons of safety and approval (CE), the product must not be modified and/or changed. The product is to be used exclusively as a pocket torch.

If the M17R is used for any other purpose, or used incorrectly, it can get damaged and hazard-free use is not guaranteed any more (danger from fire,

short-circuit, electric shock etc.). There is then no liability for harm to persons or damage to property, and the warranty of the manufacturer is also

rendered null and void.

The temperature range in which the M17R can be operated is -20 C° to +50 C°. Ensure that the M17R is not subjected to extreme temperatures,

intense vibrations, explosive atmosphere, solvents and/or , vapours. Also continuously exposed to direct sunlight, high humidity and/or moisture have

to be avoided.

Changes, repairs and maintenance over and above those described in the documents accompanying the product may only be carried out by

authorised technical personnel.

Once it is found that the product is charged and correctly screwed/closed, but nonetheless, normal, safe operation is not possible or the product shows

damage, it must be rendered inoperative and not used any further. In this case, for warranty matters, contact your dealer.

18. Safety instructions

• This product is not a children's toy.

• Since it has small parts that can be swallowed, it is not suitable for persons below 5 years.

• The article may not be used for examinations of the eyes (e.g. for the so-called pupil test).

• When using it, the accumulation of heat, e.g. by covering, must be avoided.

• If the product does not work correctly, the first thing that must be checked is whether this is due to a discharged battery or because the shaft and the

lamp head are not screwed tight enough together.

• If using in traffic, please follow the respective legal regulations.

• Owing to the permanent magnets in the selection ring of the “Fast Action Switch”

and in the magnetic charging socket of the Floating Charge System

Pro

both the parts must be at a safe distance to, for example, heart pacemakers or magnetic storage media.

The hazard that poses the main threat in this product through optical radiation is the Blue-Light-Hazard (400 nm to 780 nm). Thermal hazard threshold

values are clearly not reached.

The risk for the viewer depends on the use or on how the product is installed. However, there is no optical hazard as long as the aversion responses

limit the time of exposure and as long as the information contained in this instruction manual is observed.

The aversion reactions are triggered by the exposure and they are to mean all natural reactions that protect the eye from hazards through optical

radiation. This includes in particular conscious aversion reactions such as eye or head movement (e.g. turning away).

When using the product it is of particular importance to bear in mind that the aversion reactions of persons at whom the light is directed at may be

weakened or completely suspended as a result of medication, drugs or illness.

Because of the blinding effect of the product, improper use may lead to reversible, i.e. temporary impairment of sight (physiological blinding) or

afterimages, or it may trigger feeling unwell in the sense of feeling queasy and tired (physiological blinding). The intensity of the temporary feeling of

being unwell or the time until it subsides depend primarily on the difference in brightness between the blinding-light source and the surrounding area.

Photosensitive persons in particular ought to consult a medical consultant prior to using this product.

As a matter of principle the rule is that high-intensity light sources carry a high secondary hazard potential due to their blinding effect. Just like

looking into other bright light sources (e.g. headlights of a car), the temporary limited impairment of vision and afterimages may lead to irritation,

inconveniences, impairments and even accidents, depending on the situation.

The information applies to the use of a single product. If more light-emitting products of the same type or of a different type are used together, the

intensity of the optical radiation may increase.

Every longer viewing/eye-contact with the source of radiation of this product by the user or other persons, with and without other light-bundling

instruments, is to be avoided as a matter of principle! Instead, the eyes are to be closed deliberately in such cases and the head ought to be turned

away from the light beam.

In case of a commercial use or the product’s use by public bodies, the user must be instructed as to all applicable laws and regulations that correspond

to the individual case of usage.

Important rules of conduct:

• Do not aim the light beam directly into the eyes of a person.

• The user or any other person should not look directly into the light beam.

• In the event of optical radiation hitting the eye, the eyes must deliberately shut and the head is to be turned away from the beam.

• The instruction manual and this information must be stored safely and must be passed on together with the product.

• It is prohibited to look straight into the light that is being emitted by this product.

English

Wir freuen uns, dass Sie sich für ein Produkt aus unserem Hause entschieden haben.

Um sich mit Ihrem neuen Produkt vertraut zu machen, finden Sie hier eine Gebrauchsanleitung. Alle dem Produkt beigefügten Unterlagen sind vor

der Benutzung des Produktes aufmerksam zu lesen, aufzubewahren und bei der Weitergabe des Produktes an Dritte auch auszuhändigen. Dies dient

auch dazu, dass Sie den maximalen Nutzen aus dem Produkt ziehen und Anwenderfragen vorbeugen können.

Beachten Sie vor allem die Warn- und Sicherheitshinweise und entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

Artikel

LED LENSER

8317-R Led Lenser M17R

Version der Bedienungsanleitung:

1.0

1. Batteriesatz:

1 × Power Modul (Lampenschaft mit „Safety Ytrion Cell“ Batteriepack); keine anderen Batterien oder Akkumulatoren sind zugelassen.

2. Ein - und Ausschalten

Im vorderen Bereich der M17R, direkt hinter dem breiten Kopf, befindet sich der Wahlring des „Fast Action Switch“, in dessen Nut sich der

Schalterknopf befindet. Der Name „Fast Action Switch“ beschreibt die Möglichkeit dieses Schaltersystems, schnell verschiedene Lichtprogramme

und Lichtfunktionen (siehe Pkt. 7) auszuwählen und nutzen zu können. Durch Drehen des Wahlrings des „Fast Action Switch“ ändert sich die Position

des Schalterknopfes in der Nut. Seine Stellung kann in 5 verschiedene Positionen rastend verstellt werden. Diese Positionen repräsentieren die

verschiedenen Lichtprogramme (siehe Pkt. 7).

In der ganz linken Stellung des Schalterknopfes, die auf dem Wahlring durch ein Schloss ( – Einschaltsperre / Lock function) symbolisiert wird, ist

die M17R gegen versehentliches Einschalten geschützt. In allen anderen Positionen ist es möglich, die Lampe einzuschalten und die verschiedenen

Lichtfunktionen zu nutzen.

Wichtig ist hierbei, dass es drei Arten gibt, den Schalterknopf zu betätigen:

a) Schalten

Der Schalterknopf wird über den Druckpunkt hinaus gedrückt, also so tief, dass der Schalter einrastet. Ein leises Geräusch, ein Klicken, ist zu

vernehmen.

b) Kurzes Antippen

Der Schalterknopf wird nur kurz leicht angetippt und nicht so tief gedrückt wie unter a. Dadurch rastet der Schalter nicht ein, es ist kein Klicken zu

vernehmen, und der Schalter bleibt nach dem Loslassen in der Ausgangsposition.

c) Längeres Antippen

Der Schalterknopf wird, wie unter b, nur leicht aber für längere Zeit angetippt. Auch hier wird nicht so tief gedrückt wie unter a. Dadurch rastet der

Schalter nicht ein, es ist kein Klicken zu vernehmen und der Schalter bleibt nach dem Loslassen in der Ausgangsposition.

Dieses längere Antippen wird z.B. benötigt, um verschiedene Einstellungen vornehmen zu können (siehe Pkt. 7 und 8).

Die vorangegangenen Ausführungen gelten für den Schalterknopf des „Fast Action Switch“ im vorderen Bereich der M17R. Bitte verwechseln Sie

diesen nicht mit dem Schalterknopf (siehe Pkt. 10), den die beiden konzentrischen Ladekontakte am Ende der Taschenlampe bilden.

3. Fokus

Der Fokus der M17R kann mit Hilfe des sogenannten Speed Focus schnell verstellt werden. Halten Sie hierzu die Taschenlampe am geriffelten

Mittelteil mit einer Hand fest und schieben Sie mit der anderen Hand den breiteren Lampenkopf, in dem sich die Reflektorlinse befindet, nach vorne

oder nach hinten. Hierdurch können Sie den Lichtstrahl wunschgemäß stufenlos einstellen.

4. Fast Lock

Bei Bedarf kann eine gewünschte Fokus-Stellung mit Hilfe des sogenannten Fast Lock arretiert werden. Hierdurch wird verhindert, dass sich diese

Fokus-Stellung versehentlich verstellt. Hierzu muss der Lampenkopf relativ zum Lampenschaft nach links, also in Richtung des Schriftzuges „Lock“

auf dem Lampenkopf, gedreht werden. Um diese Feststellung wieder zu lösen und das stufenlose Verstellen des Fokus (siehe Pkt. 3) wieder zu

ermöglichen, muss der Lampenkopf in die andere, in die Richtung des Schriftzugs „Unlock“, gedreht werden.

5. Smart Light Technology (SLT)

Die M17R ist mit unserer Smart Light Technology (SLT) ausgestattet. Durch die Verwendung eines Mikrocontrollers kann die Lichtstärke der LED

gesteuert und verschiedene Lichtprogramme und Lichtfunktionen vom Anwender genutzt werden. Indem beim „Fast Action Switch“ ein Einzelschalter

zusammen mit dem Wahlring verwendet wurde, konnte die Schnittstelle einfach und anwenderfreundlich gestaltet werden. Die Taschenlampe kann

dem Nutzer Licht in unterschiedlichen Stärken und auf verschiedene Art und Weise bereitstellen. Auf diese Weise stehen zwei Energy Modes,

vier Lichtprogramme und eine Vielzahl an Lichtfunktionen zur Verfügung. Um die Taschenlampe an- und auszuschalten und die verschiedenen

Lichtfunktionen auszuwählen, wird der Schalter im vorderen Bereich der Taschenlampe verwendet. Hierbei wird der Schalter auf die drei oben unter

Pkt. 2 beschriebenen Arten verwendet.

Grundsätzlich gilt, dass die Helligkeit der M17R über die eingebaute Temperatur-Kontroll-Einheit überwacht wird.

6. Energy Modes

Durch die Wahl eines der beiden Energy Modes (Energy Saving oder Constant Current) entscheiden Sie darüber, wie die in dem Akkumulator

enthaltene Energie genutzt wird.

1. Energy Saving: Durch die eingebaute Smart Light Technology (SLT) wird die Lichtstärke gesteuert. Die Helligkeit ist an reale Bedingungen, die bei

einer normalen Verwendung der Lampe auftreten, angepasst und verfügt somit über eine längere Leuchtdauer.

2. Constant Current: Dieser Energy Mode erlaubt den kontinuierlichen Gebrauch aller Lichtfunktionen mit einer weithin konstanten Lichtstärke; er bietet

sich an, wenn hohe Helligkeit wichtiger ist als lange Leuchtdauer.

Wechsel der Energy Modes:

Zum Wechseln des Energy Mode muss die Lampe ausgeschaltet sein, und der Schalterknopf muss sich in der zweiten Position (

) des „Fast Action

Switch“ befinden.

Wenn Sie nun den Schalterknopf am Lampenkopf 8x antippen und dann schalten, und sich die Helligkeit sprunghaft erhöht, um sich dann langsam auf

null zu reduzieren, befindet sich die M17R im Energy Mode Energy Saving. Bleibt die Helligkeit der M17R nach der sprunghaften Erhöhung jedoch für

ca. 2 Sekunden konstant, bevor sie sich schlagartig auf Null reduziert, ist die M17R im Energy Mode Constant Current.

Durch diese Prozedur wechseln Sie zwischen den beiden Energy Modes. Es lässt sich nicht abrufen in welchem Energy Mode sich die M17R befindet.

Um dieses herauszufinden, müssen Sie diese Prozedur durchführen. Sollte sich die M17R danach nicht im gewünschten Energy Mode befinden,

müssen Sie die Prozedur noch einmal wiederholen.

7. Lichtprogramme und Lichtfunktionen

Wie unter Punkt 2 bereits beschrieben, können Sie durch Drehen des schwarzen Wahlrings (mit seinen 5 Zeichen) unter der Verjüngungsstelle des

Lampenkopfes zwischen 5 verschiedenen Positionen wählen und diese durch den Schalterknopf aktivieren. Die 5 Positionen repräsentieren die

verschiedenen Lichtprogramme bzw. die Einschaltsperre. Durch die in den Wahlring des „Fast Action Switch“ eingelassenen Dauermagnete gleitet

dieser beim Drehen über das Lampengehäuse und gewährleistet hierbei eine berührungslose Übertragung der Auswahl zum Mikrocontroller im

Lampengehäuse.

7.1 Einschaltsperre

In der ersten Stellung von links (der Wahlring ist bis zum Anschlag nach rechts gedreht) kann die M17R weder absichtlich noch unabsichtlich

eingeschaltet werden. Diese Einschaltsperre ist für den Transport der M17R und für Situationen bestimmt, in denen die M17R auf keinen Fall, auch

nicht versehentlich, eingeschaltet werden soll/darf.

7.2 Lichtprogramm Low

Befindet sich der Schalterknopf des „Fast Action Switch“ in der zweiten Stellung des Wahlrings, können Sie durch Schalten die Lichtfunktion Low

Power mit ihrer reduzierten Helligkeit nutzen. Durch Antippen und Loslassen wechseln Sie in die Lichtfunktion Power mit der vollen Helligkeit. Durch

weiteres Antippen wechseln Sie zwischen Low Power und Power. Nach einem weiteren Schalten ist die Lampe wieder aus.

Ist die M17R ausgeschaltet, kann man durch Antippen, z.B. zum Morsen, verschieden lange Lichtsignale mit reduzierter Helligkeit senden.

7.3 Lichtprogramm Action

In der dritten Stellung des Wahlrings wird durch Schalten oder Antippen sofort die Lichtfunktion Power (volle Helligkeit) nutzbar. Wie bei Lichtprogramm

Low bietet sich auch hier das Antippen zum Senden von maßgeschneiderten Lichtsignalen (Morse-Signale), in diesem Fall aber mit voller Helligkeit,

an.

Wenn geschaltet wurde, ist die Lichtfunktion Power eingerastet, und es kann durch kurzes Antippen zwischen der Lichtfunktion Power und der

Lichtfunktion Dim gewechselt werden.

Wenn durch Antippen zu Dim gewechselt wird, aber der Schalterknopf längere Zeit angetippt bleibt, beginnt die M17R langsam die Helligkeit

zwischen geringer Helligkeit und voller Helligkeit zu verändern. Wird der Schalter losgelassen, leuchtet die M17R mit der aktuellen Helligkeit weiter.

Diese Helligkeit bleibt gespeichert, d.h. sie bleibt für die Lichtfunktion Dim auch erhalten, wenn die M17R ausgeschaltet wird. Diese Helligkeit der

Lichtfunktion Dim geht nur verloren bzw. verändert sich, wenn das Power Modul (Lampenschaft mit „Safety Ytrion Cell“ Batteriepack) vom Kopf

abgedreht wird (siehe auch Reset Funktion unter Pkt. 9). Die Helligkeit ändert sich selbstverständlich auch, wenn sie aktiv vom Anwender, wie oben

beschrieben, wieder geändert wird.

Nach einem weiteren Schalten ist die Lampe wieder aus.

7.4 Lichtprogramm Signal

In der vierten Stellung kann durch Schalten oder Antippen sofort die Lichtfunktion SOS (3x kurzes Blinken, gefolgt von 3x langem Blinken und wieder

3x kurzem Blinken) genutzt werden.

Wird nach einmaligem Schalten der Schalter angetippt, ist die Lichtfunktion Blink (langsames kontinuierliches Blinken) aktiviert. Durch ein weiteres

Antippen gelangen Sie zur Lichtfunktion Signal Blink (2x Blinken in kurzem Abstand).

Nach einem weiteren Schalten ist die Lampe wieder aus.

7.5 Lichtprogramm Defence

Das Lichtprogramm Defence ist das ganz rechte auf dem Wahlring; es wird aktiviert, indem der Wahlring ganz nach links bis zum Anschlag gedreht

wird.

Wenn geschaltet wurde, ist die Lichtfunktion Strobe eingerastet, und es kann durch kurzes Antippen zwischen Strobe und Power gewechselt werden.

Nach einem weiteren Schalten ist die Lampe wieder aus.

Wie bei den Lichtprogramm 2, 3 und 4 sind die Lichtfunktionen auch hier revolvierend. Dies bedeutet z.B. bei Lichtprogramm Defence, dass nach der

Lichtfunktion Strobe durch ein weiteres Antippen wieder die Lichtfunktion Power aktiviert wird. Somit gelangt man durch Antippen auf diese Weise in

einen Kreislauf an ausgewählten Lichtfunktionen.

Wenn die M17R in den Lichtfunktionen 2, 3, 4 oder 5 leuchtet, leuchtet sie auch nach einem Wechsel (durch Drehen des Wahlrings des „Fast Action

Switch“) zwischen diesen 4 Lichtfunktionen weiter. Bei einem solchen Wechsel hat die M17R die Lichtfunktion, die Sie auch beim direkten Einschalten

hätte (z.B. beim Lichtprogramm Signal die Lichtfunktion SOS).

8. Emergency Mode / Notlichtfunktion

Wenn der Emergency Mode aktiviert ist, hat die M17R eine Notlichtfunktion. Hierfür muss dieses aktiviert sein und die M17R mit der angeschlossenen

Ladebuchse (Positionslicht an der Ladebuchse leuchtet blau, siehe Pkt. 10) verbunden sein. In diesem Fall geht die Taschenlampe automatisch an,

wenn das Netz, welches das Ladegerät mit Strom versorgt, ausfällt. Bei einer sinnvollen Positionierung besteht auf diese Weise die Möglichkeit, dass

die so leuchtende M17R z.B. das schnelle Finden eines Fluchtweges gewährleisten oder die Lampe selbst schnell gefunden und bereits angeschaltet

entnommen werden kann. Ist diese Funktion aktiv, leuchtet die M17R auch dann automatisch, wenn der Ladevorgang durch Entnahme der M17R

unterbrochen wird. Diese Funktion bietet deshalb auch an, wenn die M17R blitzschnell einsatzbereit sein muss.

Zum Einstellen des Emergency Mode stellen Sie den „Fast Action Switch“ auf Lichtprogramm Low und tippen Sie den Schalterknopf ca. 10 Sekunden

an. Die M17R leuchtet diese 10 Sekunden und blinkt dann. Wenn sie 4x blinkt, ist der Emergency Mode aktiviert; wenn sie 2x blinkt, ist der Emergency

Mode deaktiviert. Wird diese Prozedur erneut durchgeführt, wechselt die Einstellung wieder zwischen aktiviert und deaktiviert und signalisiert dieses

durch entsprechendes Blinken.

9. Reset Funktion

Wenn das Power Modul (Lampenschaft mit „Safety Ytrion Cell“ Batteriepack) vom Kopf abgedreht wird und erst nach einiger Zeit beide Teile wieder

verschraubt werden, haben Sie die M17R „resettet“. Sie haben also einige Funktionen zurückgesetzt:

- Als Energy Mode ist dann Energy Saving (siehe Pkt. 6) aktiv.

- Der Emergency Mode (siehe Pkt. 8) ist aktiv.

- Die Lichtfunktion Dim (siehe Pkt. 7.3) ist auf die geringste Helligkeit eingestellt.

10. Aufladen

Das Power-Modul (Lampenschaft ohne Lampenkopf) beinhaltet den „Safety Ytrion Cell“ Batteriepack, den Akkumulator.

Laden Sie Ihre M17R nur in trockenen Räumen auf.

Zum Aufladen Verbinden Sie den Netzstecker auf der einen Seite mit dem mitgelieferten Ladegerät (Input: 100 V bis 240 V / 50 Hz bis 60 Hz) und auf

der anderen Seite mit einer Steckdose. Dann verbinden Sie das Verlängerungskabel des Ladegerätes mit dem Kabel der magnetischen Ladebuchse,

deren blaues Positionslicht dann leuchtet. Sie können nun die konzentrischen Ladekontakte am Ende der M17R mit der Ladebuchse verbinden. Wenn

die Lampe richtig eingelegt ist, leuchtet die Ladeanzeige rot (siehe Pkt. 11) und der Ladevorgang beginnt. Auch das Power Modul (Lampenschaft mit

„Safety Ytrion Cell“ Batteriepack) mit abgedrehtem Lampenkopf kann geladen werden.

Weitere Informationen entnehmen Sie bitte dem folgenden Abschnitt zum Thema Ladeanzeige (siehe Pkt. 11).

Hinweis

– Bitte stellen Sie sicher, dass es nicht zum Kurzschluss an den Ladekontakten kommen kann. Die Ladekontakte dürfen nicht mit feuchten

oder metallischen Gegenständen berührt werden.

Die magnetische Ladebuchse kann auch in den zylindrischen Teil der Ladehalterung, die Teil des Lieferumfanges ist, eingeführt werden und

dann, ähnlich einem Bajonettverschluss, durch ein Drehen um ein paar Grad im Gegenuhrzeigersinn arretiert werden. Gelöst wird die Arretierung

durch Drehung in die andere Richtung. Die Halterung kann mit Dübeln (nicht im Lieferumfang) so an der Wand befestigt werden, dass das blaue

Positionslicht der magnetischen Ladebuchse z.B. nach unten leuchtet. Bitte verwenden Sie, abhängig vom Wandmaterial, Dübel in angemessener

Anzahl (min. 4 Stk.) und Qualität.

Die beschriebene Orientierung bietet sich an, wenn Sie die Emergency Mode / Notlichtfunktion (siehe Pkt. 8) nutzen wollen, da die M17R im Fall einer

Stromunterbrechung nach oben leuchtet. Auf der anderen Seite der Halterung kann die M17R über die 2 Gummiwalzen mit der Halterung verbunden

werden und durch Nutzen der Gummilasche, die sich auf Höhe der beiden Gummiwalzen befindet, dauerhaft fixiert werden. Letzteres bietet sich an,

wenn auf die M17R Beschleunigungskräfte wirken. Auf diese Weise kann die M17R in einem Fahrzeug in die Halterung eingefügt werden, wenn die

Ladehalterung fest mit dem Fahrzeug verbunden ist.

Über einen optional erhältlichen Autoladeanschluss kann die M17R auch an Zigarettenanzündern und Steckdosen in Fahrzeugen geladen werden.

Dieses Zubehör passt sich automatisch der jeweiligen Eingangsspannung (12 V / 24 V) an.

Deutsch

11. Ladeanzeige

Circa 2 cm vor dem Ende Lampenschaftes der M17R befindet sich ein schmaler Ring, der während des Ladevorgangs durch Leuchten in

verschiedenen Farben den Ladestatus des Akkumulators anzeigt.

Rot (Dauerlicht) - Ladevorgang läuft

Grün (Dauerlicht) - Ladevorgang abgeschlossen; die M17R ist mit voller Kapazität des Akkumulators einsatzbereit. Es dauert in der Regel 2 bis 3

Stunden, bis eine leere M17R voll aufgeladen ist.

Kein Licht – Ursache hierfür kann sein, dass das Floating Charge System

Pro

nicht ausreichend mit Strom versorgt wird. Es kann aber auch sein,

dass ein Kontaktproblem besteht. Prüfen Sie deswegen, ob (magnetische) Gegenstände oder Schmutz einen einwandfreien Kontakt zwischen den

Ladekontakten am dem Ende der M17R und der magnetischen Ladebuchse verhindern. Entfernen Sie diese gegebenenfalls. Korrigieren Sie unter

Umständen auch die Position bzw. den Winkel der M17R in der Ladebuchse. Sollte dennoch, ausreichende Stromversorgung vorausgesetzt, die

Ladeanzeige nicht leuchten, trennen Sie den Trafo bzw. den optionalen Autoladeanschluss der M17R umgehend vom Netz und nehmen Sie Kontakt

mit Ihrem Händler auf.

12. 360° Power Indicator

Der 360° Power Indicator besteht aus 10 blau leuchtenden Elementen, die kreisförmig um die beiden konzentrischen Ladekontakten am Ende des

Lampenschaftes der M17R angeordnet sind.

Während der Benutzung reduziert sich die Anzahl der blau leuchtenden Elemente immer weiter und kurz bevor das Power Modul leer ist leuchtet das

letzte Element in rot.

Abhängig davon, wann die Ladekontakte gedrückt werden, kann durch die Anzahl der leuchtenden Elemente folgendes ermittelt werden:

1.) Akkuzustandsanzeige

Werden die Ladekontakte gedrückt, wenn die M17R ausgeschaltet ist, dienen die Elemente als Akkuzustandsanzeige. Wenn z.B. alle 10 Elemente

kurz blau leuchten, ist die M17R noch voll aufgeladen.

2.) Laufzeitanzeige

Werden die Ladekontakte der M17R gedrückt, wenn die M17R mit einer Lichtfunktion betrieben wird, gibt die Anzahl der leuchtenden Elemente

Hinweis auf die verbleibende relative Leuchtdauer der aktuellen Lichtfunktion.

Diese Information zeigt die M17R auch einen kurzen Augenblick an, wenn eine Lichtfunktion durch Antippen oder Schalten am

“Fast Action Switch”

ausgewählt wurde, also auch ohne eine Betätigung des 360° Power Indicator.

13. Wechseln des Power Moduls

Bitte laden Sie die aufladbare Batterie rechtzeitig auf. Verhält sich das Power Modul untypisch, wechseln Sie dieses bitte. Zum Wechseln des

Akkumulators schalten Sie unbedingt zuerst die Taschenlampe aus und schrauben Sie dann den Teil hinter dem

“Fast Action Switch”

ab. Auf diese

Weise trennen Sie den Lampenkopf vom Power Modul (Lampenschaft mit „Safety Ytrion Cell“ Batteriepack). Für die Entsorgung des verbrauchten

Power Moduls lesen Sie bitte Pkt 14.

Schrauben Sie ein neues Power Modul bis zum Anschlag auf den Lampenkopf . Durch das neuartige Kontaktsystem und die feste Verbindung

zwischen Lampenschaft und „Safety Ytrion Cell“ Batteriepack (Power Modul) kann es keine Verwechslung bezüglich der Polarität geben.

14. Aufladbare Batterien / Akkumulatoren

In dieser Taschenlampe darf nur das entsprechend zugelassene LED LENSER Power Modul, welches aus dem „Safety Ytrion Cell“ Batteriepack und

Lampenschaft besteht, verwendet werden. Das Power Modul wurde entwickelt, um höchste Sicherheit und Nutzen zu gewährleisten.

Wenn Sie das verbrauchte Power Modul, wie unter Pkt. 13 beschrieben, vom Lampenkopf getrennt haben, drehen Sie bitte den hinteren Teil des

Lampenschaftes auf Höhe der Ladeanzeige ab. Sie können dann auch auf dieser Seite beim Blick in die Röhre eine Platine des „Safety Ytrion Cell“

Batteriepack sehen, der auf dieser Seite durch einen schmalen Kunststoffring mit Gewinde in dem Lampenschaft gehalten wird. Zur Entnahme

des „Safety Ytrion Cell“ Batteriepack aus dem Lampenschaft drehen Sie bitte diesen Kunststoffring aus dem Schaft heraus. Nutzen Sie hierfür die

beiden, um 180° versetzten, Nuten in dem Kunststoffring. Stellen Sie dabei sicher, dass Sie nicht die Kontakte des „Safety Ytrion Cell“ Batteriepack

kurzschließen. Das „Safety Ytrion Cell“ Batteriepack kann nun einfach entnommen und entsprechend der nationalen Gesetzgebung entsorgt werden.

Der Lampenschaft kann über den normalen Hausmüll entsorgt werden.

Im Gegensatz zum Power Modul (Lampenschaft mit „Safety Ytrion Cell“) darf ein Wechsel eines „Safety Ytrion Cell“ Batteriepack in einem Power

Modul nicht erfolgen. Es ist auch nicht zulässig, nach der Entnahme des „Safety Ytrion Cell“ Batteriepack diesen anderweitig zu laden oder stattdessen

andere Akkumulatoren oder Batterien in das Power Modul einzusetzen. Das Power Modul darf nur einmal zur getrennten Entsorgung des Ytrion Cell

Batteriepack und des Lampenschaftes geöffnet werden; bei Zuwiderhandlung erlischt die Gewährleistung des Herstellers.

Allgemein gilt für die Entsorgung von Batterien sowie insbesondere von Lithiumbatterien, Akkus und Akkupacks, dass diese nur im entladenen Zustand

und fachgerecht entsorgt werden dürfen. Für den Fall, dass diese nicht entladen sind, muss vor der Entsorgung, z.B. durch das Überkleben der

Kontakte durch nichtleitendes Klebeband, sichergestellt werden, dass es nicht zu Kurzschlüssen kommen kann.

Grundsätzlich gilt, dass Kurzschlüsse von Akkus und auch Batterien auszuschließen sind und diese weder geöffnet werden, noch in den Körper

gelangen oder ins Feuer geworfen werden dürfen.

15. Reinigung

Zur Reinigung verwenden Sie bitte ein trockenes fusselloses sauberes Tuch.

Kommt die Lampe mit Salzwasser in Kontakt, so entfernen Sie das Salzwasser umgehend komplett mit einem solchen Tuch.

Sollte sich der Wahlring des

“Fast Action Switch”

sich nicht mehr einwandfrei drehen lassen, sollte dieser von der M17R getrennt werden und die

Unterseite und die Lampenröhre von Schmutz gereinigt werden. Hierzu trennen Sie den Lampenkopf durch Schrauben vom Power Modul. Entfernen

Sie vorsichtig den schwarzen O-Ring aus Gummi, der sich oberhalb des Lampenkopfgewindes befindet. Wenn jetzt der Schalterknopf tief gedrückt

wird, kann der Wahlring über den Schalterknopf in Richtung Gewinde entnommen werden. Beachten Sie hierbei bitte, dass dabei nicht die federnd

gelagerte kleine Kugel inkl. Gehäuse oberhalb des Schalterknopfes verloren geht.

Beide Flächen können dann gereinigt werden und die Teile in umgekehrter Reihenfolge wieder zusammengesetzt werden.

Wenn sich die Reflektorlinse im Lampenkopf gelöst oder z.B. Schmutz auf deren Innenseite abgesetzt hat, empfiehlt sich folgende Vorgehensweise

zur Behebung.

Drehen Sie den vordersten Zentimeter der M17R mit den 12 angedeuteten Bohrungen am Umfang hierfür ab. Ein Kunststoffring fixiert darin die

Reflektorlinse und kann festgezogen bzw. zur Reinigung herausgedreht werden. Die Reflektorlinse können Sie dann bei Bedarf mit einem trockenen

fussellosen sauberen Tuch reinigen. Danach setzten Sie bitte alles in umgekehrter Reihenfolge wieder zusammen.

16. Zubehör

Die M17R wird in einem Hartschalenkoffer mit folgendem Zubehör ausgeliefert:

1 x Floating Charge System

Pro

- Netzstecker

- Ladegerät mit Verlängerungskabel (Input: 100 V bis 240 V / 50 Hz bis 60 Hz)

- Magnetische Ladebuchse (Magnetic Charger) mit Kabel und blauem Positionslicht als Verbindung zwischen Ladegerät und M17R

- Ladehalterung - für die Befestigung der Ladekomponenten z.B. an einer Wand

1 x Bedienungsanleitung

1 x Smart Instruction Card als Ergänzung zur Bedienungsanleitung

1 x Intelligent Clip für die Befestigung der M17R z.B. an Gürteln bis max. 60 mm Breite

Weiteres Zubehör ist für die M17R in Planung (z.B. Rollschutz, Farbfilter, Signalkegel, Ersatzakkus, Floating Charge System

Pro

, Autoladegerät etc.).

Auf unserer Internetseite können Sie sich über dieses, über den Lieferumfang hinausgehende, Zubehör informieren.

17. Achtung

Enthaltene Kleinteile oder Batterien nicht verschlucken. Diese Artikel oder Teile davon (inkl. Batterien) sind außerhalb der Reichweite von Kindern

aufzubewahren.

Das Produkt darf aus Sicherheits- und Zulassungsgründen (CE) nicht umgebaut und/oder verändert werden. Der Artikel ist ausschließlich als

Taschenlampe zu verwenden. Wird die M17R zweckentfremdet oder unsachgemäß verwendet, kann sie beschädigt werden, und ein gefahrloser

Gebrauch (Gefahr durch Feuer, Kurzschluss, Stromschlag etc.) ist nicht mehr gewährleistet. Für Personen- und Sachschäden besteht dann keine

Haftung mehr, und auch die Gewährleistung des Herstellers geht verloren.

Der Temperaturbereich, in dem die M17R betrieben werden kann, ist -20 C° bis +50 C°. Tragen Sie dafür Sorge, dass die M17R nicht extremeren

Temperaturen, starken Erschütterungen, explosiven Atmosphären, Lösungsmittel und/oder Dämpfen ausgesetzt wird.

Auch dauerhaftes direktes Sonnenlicht, hohe Feuchtigkeit und/oder Nässe sollten vermieden werden.

Änderungen, Reparaturen und Wartungen, die über die Hinweise in den dem Artikel beigefügten Dokumenten hinausgehen, dürfen nur von

autorisiertem Fachpersonal durchgeführt werden.

Wenn sichergestellt ist, dass der Artikel aufgeladen und richtig verschraubt/verschlossen ist, aber dennoch ein normaler sicherer Betrieb nicht möglich

ist oder das Produkt Schäden aufweist, ist das Produkt außer Betrieb zu setzen und eine weitere Verwendung auszuschließen. Wenden Sie sich in

diesem Fall im Rahmen der Gewährleistung bitte an Ihre Bezugsquelle.

18. Sicherheitshinweise

• Der Artikel ist kein Kinderspielzeug.

• Aufgrund verschluckbarer Kleinteile ist er nicht für Personen unter 5 Jahren geeignet.

• Der Artikel darf nicht für Untersuchungen der Augen (z.B. für den sogenannten Pupillentest) verwendet werden.

• Bei der Benutzung ist Wärmestau durch z.B. Abdecken zu vermeiden.

• Sollte der Artikel nicht funktionieren, sollte als erstes kontrolliert werden, dass diese Fehlfunktion nicht aufgrund eines leeren Akkumulatoren oder

darauf zurückzuführen ist, dass Lampenschaft und –kopf nicht weit genug zusammengeschraubt sind.

• Bei der Verwendung im Straßenverkehr beachten Sie bitte die jeweiligen gesetzlichen Bestimmungen.

• Durch die Dauermagnete im Wahlring des „Fast Action Switch“ und in der magnetischen Ladebuchse des Floating Carge System PRO sollten beide

Teile einen entsprechenden Abstand z.B. zu einem Herzschrittmacher oder magnetischen Speichermedien haben.

Die am meisten einschränkende Gefährdung dieses Artikels durch optische Strahlung ist die Blaulichtgefährdung (400 nm bis 780 nm). Die Grenzwerte

einer thermischen Gefährdung sind deutlich unterschritten.

Die Gefährdung für den Betrachter hängt von der Nutzung bzw. Installation des Artikels ab. Eine optische Gefährdung besteht aber nicht, solange

Abwendungsreaktionen die Expositionsdauer begrenzen und die Hinweise in dieser Bedienungsanleitung beachtet werden.

Die Abwendungsreaktionen werden durch die Exposition ausgelöst und hierunter werden alle natürlichen Reaktionen verstanden, die das Auge vor

Gefährdungen durch optische Strahlung schützen. Insbesondere geht es dabei um bewusste Abwendungsreaktionen wie Augenbewegungen oder

Kopfbewegungen (z.B. Abwenden).

Bei der Verwendung des Artikels muss hierbei besonders berücksichtigt werden, dass die Abwendungsreaktionen von angestrahlten Personen durch

Medikamente, Drogen oder Krankheiten geschwächt oder außer Kraft gesetzt sein können.

Durch nicht bestimmungsgemäßen Gebrauch kann es durch die Blendwirkung des Artikels zu reversiblen, d.h. zeitweisen, Beeinträchtigungen des

Sehvermögens (physiologische Blendung) oder Nachbildern bzw. Auslösen einer Störempfindung wie Unbehagen und Ermüdung (psychologische

Blendung) kommen. Grad und Abklingzeit der zeitweisen Störungen hängen wesentlich vom Helligkeitsunterschied zwischen Blend-Lichtquelle und

Umgebung ab. Besonders photosensible Personen sollten vor der Verwendung des Artikels einen Facharzt konsultieren.

Grundsätzlich gilt, dass intensive Lichtquellen durch ihre Blendwirkung ein hohes sekundäres Gefahrenpotenzial besitzen. Wie nach dem Blick

in andere helle Lichtquellen (z.B. Autoscheinwerfer) auch, können temporär eingeschränktes Sehvermögen und Nachbilder je nach Situation zu

Irritationen, Belästigungen, Beeinträchtigungen oder sogar Unfällen führen.

Die Hinweise gelten für die Benutzung eines Artikels. Werden mehrere gleichartige oder verschiedene lichtemittierende Artikel zusammen verwendet,

kann sich die Intensität der optischen Strahlung erhöhen.

Jede lange Betrachtung der Strahlungsquelle des Artikels durch den Anwender oder andere Personen, mit und ohne weitere lichtbündelnde

Instrumente, ist grundsätzlich zu vermeiden! Stattdessen sind in solchen Fällen die Augen bewusst zu schließen, und der Kopf ist aus dem Lichtstrahl

zu bewegen.

Bei gewerblicher Nutzung oder der Nutzung im Bereich der öffentlichen Hand ist der Benutzer, abhängig vom Einsatzfall, entsprechend aller

anzuwendenden Gesetze und Vorschriften zu unterweisen.

Wichtige Verhaltensregeln:

• Den Lichtstrahl nicht direkt auf die Augen von Personen richten.

• Der Benutzer oder andere Personen sollten nicht selbst in den direkten Strahl blicken.

• Falls optische Strahlung ins Auge trifft, sind die Augen bewusst zu schließen, und der Kopf ist sofort aus dem Strahl zu bewegen.

• Die Gebrauchsanleitung und diese Hinweise sind aufzubewahren und bei Weitergabe des Artikels mitzugeben.

• Es ist verboten in das, durch den Artikel direkt abgestrahlte, Licht zu schauen.

Deutsch

我们很高兴您购买我们的产品之一。

本说明书是为了帮助您熟悉您的新产品。使用产品前必须仔细阅读所有伴随产品的文件。请妥善保存此文件，如果产品被转交给第三方，此文件必须一

同转交。这将确保用户充分了解产品 , 利用产品的所有功能并避免产生问题 .

首先，要遵守警告和安全指示并且正确处理包装材料。

在第 13 点和第 14 点有关于如何扭开分离手电筒头部与电源模块、手电筒管件后盖的说明。在首次使用前必须扭开电筒头部及后盖，以便两张绝缘片（每

边一张）可以被移除及处置。这两张绝缘片是为了保护“安全 Ytrion 电池”电池包的运输。去掉绝缘片后，安装手电筒时请确保不要按动开关按钮。首

先，把后盖装到管件上拧好—否则手电筒可能不发光。然后把电源模块（包括后盖与管件部分）安装到手电筒头部。

产品

LED LENSER

8317-R Led Lenser M17R

操作说明书版本：1.0

1. 电池组

1 x 电源模块（管件包括“安全 Ytrion 电池”电池包）；不允许使用其它电池或蓄电池。

2. 开和关

在 M17R 头部的下方，有一个“快速功能开关”选择环，开关位于选择环槽内。“快速功能开关”指的是产品可以用这个开关系统迅速选择和使用不同

的发光模式及功能（见第 7 点）。旋转“快速功能开关”选择环可以调整开关按钮在槽内的位置。通过调整它的位置，使产品可以转换到 5 个不同的设置。

这些位置表示不同的发光模式。

当开关按钮位于最左端，选择环上是一个锁定标志（锁定功能），M17R 被保护以防止意外启动。在其它位置，M17R 可被启动并使用不同的发光功能。

有三种方法启动开关按钮：

a) 锁定

开关按钮被按压超过压力点，即深至开关卡入到位被锁定，可以听见一个小的“咔嚓”声音。

b) 点动

开关按钮被短暂按压，按压深度不如 a)。开关没有被锁定，没有“咔嚓”声，松开时开关仍在开始位置。

c) 长时点动

开关按钮像 b) 一样被轻轻按压，但停留时间较长。

不像 a) 那样被深度按压。开关没有被锁定，没有“咔嚓”声，松开时开关仍在开始位置。长时点动可以实现不同的设置（见第 7 点与第 8 点）。

以上描述是用于 M17R 手电筒前部“快速功能开关”的开关按钮。应与位于电筒末端两个同心充电接触器（第 10 点）区分开来。

3. 调焦

在 “快速调焦”的帮助下，M17R 的焦距可以被迅速调节。一只手稳稳地握住手电筒带格子纹的中部，另一只手推动带反光杯的手电筒头部向前或向后

即可达到调焦的目的。执行这个操作，你可以调整光束持续变化来满足你的需要。

4. 快速锁定

依靠“快速锁定”功能，可以锁定所需要的理想焦距。此目的是为了防止焦距设定被意外改变。轴向转动手电筒的头部，如向手电筒头部“Lock”标志

的方向旋转即为锁定。解除锁定以便再次调整焦距（见第 3 点）请沿“Unlock” 标志的方向旋转手电筒头部。

5. 智能光技术 (SLT)

配有 SLT(Smart Light Technology) 技术的 M17R 通过微机控制芯片来操控 LED 的发光及使用不同的发光模式及功能。单个按钮及“快速功能开关”

选择环的配合使用，可以把界面设计得简单、友好。手电筒可以提供给用户多种发光强度和多种发光方式。手电筒有两种电流模式，四种发光模式及多

种发光功能。手电筒头部的开关可以控制手电筒的开与关及选择多种发光功能。开关的三种使用方式请见上述第 2 点。

最基本的应用是由内置温度控制装置来对 M17R 的亮度进行监测。

6. 电流模式

电流模式的选择表示选定电池的放电方式。

1. 省电模式：此模式下的手电筒光输出是由集成的智能光技术（SLT）控制。亮度与手电筒在正常使用时的实际条件相吻合，因此，工作时间比较长。

2. 恒流模式：此模式允许所有的发光功能在连续使用中带有或多或少的持续光亮度输出。建议在高亮度水平比长工作时间重要时选用此模式。

电流模式的转换

请在转换电流模式之前关闭手电筒。开关按钮必须位于“快速功能开关”的第二个位置。轻轻点动开关按钮连续 8 次，接着执行锁定开关操作，手电筒

会从强光逐渐暗下去直到熄灭，表示 M17R 已进入节能模式。但是如果手电筒保持强光约 2 秒钟后突然熄灭，表示 M17R 已进入恒流模式。

执行此操作，你可以实现两种模式之间的转换。在不确定 M17R 处于哪种电流模式的情况下，只有通过执行此操作才能知道它的电流模式。如果 M17R

没有处于你想要的电流模式，请再次执行此操作。

7. 发光模式与功能

如第 2 点所述，旋转手电筒头部下面的黑色选择环（带有 5 个标志），你可以用开关按钮在这 5 个不同的位置中选择及启动发光模式与功能。这 5 个位

置代表着不同的发光模式或锁定功能。由于使用嵌于“快速功能开关”选择环里的固定磁铁，选择环在手电筒上滑动时，使手电筒内的微机控制芯片感

应到无接触式的功能选择。

7.1 锁定功能

当开关按钮位于选择环最左边的位置（选择环向右旋转到最尽头位置），无论是有意的还是无意的，M17R 都不能够被按亮。因此，锁定功能方便

M17R 的运输。并且，也适用于 M17R 不可以 / 不应该被按亮的情况，即使是无意的。

7.2 弱光模式功能

如果开关按钮处于“快速功能开关”选择环的第二个位置，锁定开关可以使用弱光功能。点动开关可以转换到强光功能。再次点动，可以在弱光与强光

之间转换。按下锁定开关，手电筒熄灭。当 M17R 熄灭，点动开关可以发送弱光的各种长度的摩尔斯密码信号。

7.3 运作模式

如果开关按钮处于“快速功能开关”选择环的第三个位置，锁定或点动开关，可以使用强光功能（全亮）。和弱光功能一样，这里可以点动开关来发送

摩尔斯信号，但这次是强光信号。

锁定开关可直接进入强光功能。点动开关，可以实现强光功能与调光功能的转换。

点动开关进入调光功能时，如果开关按钮仍被长时间按压（长时点动），M17R 亮度开始在弱光与强光之间慢慢地转换。当达到最高亮度或最低亮度时，

电筒会闪一下。

松开开关，M17R 将保持松开瞬间的亮度。当 M17R 被关闭时，调光功能下设定的亮度水平将保持。当电源模块（管件包括“安全 Ytrion 电池”电池包）

从手电筒头部脱离时（见第 9 点的重新设定功能），调光功能下设定的亮度失效。当然，如果如上面所述使用者特地改变时，它也跟着改变。

再次锁定开关，手电筒熄灭。

7.4 信号模式

如果开关按钮处于“快速功能开关”选择环的第四个位置，锁定或点动开关，可以立即应用 SOS 功能（3 次短闪动 3 次长闪动循环）。

在一个开关锁定操作之后，开关被点动，可以启动闪动功能（持续慢闪）

再次长时点动开关，可以实现信号闪动功能（短时双闪）

再次锁定开关，手电筒熄灭。

7.5 防御模式

防御模式是位于选择环的最后一个位置，把选择环旋转到左边的尽头即可实现。

锁定开关直接进入频闪功能。点动开关，可以实现频闪功能与强光功能的转换。

再次锁定开关，手电筒熄灭。

发光功能是循环的，如发光模式 2，3 和 4。以发光模式 5 为例，强光功能后再次锁定开关可得到防御功能。因此，不停按压不会使手电筒熄灭，它会在

所选的发光功能间持续循环着。

当 M17R 处于任一发光功能（无论在模式 2，3，4 或 5）时，它会随着 4 种发光模式的转换（随着旋转“快速功能开关”选择环的改变）而改变发光功

能，与其在相同模式下直接锁定开关时的发光功能一致（如转到信号模式时发光功能为 SOS 功能）。

8. 应急模式 / 应急发光功能

当应急模式被启动，M17R 有应急发光功能。此模式必须被激活，并且 M17R 正在充电状态（充电器上的灯显示为蓝色，见第 10 点）才能实现应急发光功能。

在这种情况下，在停电的时候手电筒会自动发光。

如果处于有利的位置，在应急情况下，发光的 M17R 能够方便快捷地为人们找到一个逃生路线，或可迅速被找到并被携带。如果这个功能被激活，即使

充电过程被中断 M17R 也会自动发光。因此，此功能也可以使 M17R 立即投入使用。

设置应急模式，设置“快速功能开关”至运作模式（第三档位置），长时按压开关约 10 秒。M17R 发光 10 秒然后闪动，再熄灭。当它闪动 4 次，应急

模式被激活；如果它闪动两次，应急模式禁用。如果这个程序被重新操作，通过相应的闪动信号，可以实现模式设置在激活与禁用之间切换。

9. 重新设定功能

如果电源模块（管件包括“安全 Ytrion 电池”电池包）完全脱离手电筒头部，然后两部分再重新连接，你必须“重新设定”M17R。你可以重新设定一些功能。

- 电流模式，节能模式被激活（见第 6 点）

- 应急模式（见第 8 点）被激活

- 调光模式（见第 7.3）被设置到最低的光亮度

10. 充电

电源模块（管件不包括手电筒头部）包含“安全 Ytrion 电池”电池包，即蓄电池。

只在干燥的地方充电 M17R。

充电时，把主插线的一端连接到随附的充电器（输入 100V 至 240V / 50Hz 至 60Hz），另一端连接电源插座。然后把充电器的延展线与磁性充电座线连接，

磁性充电座蓝色显示灯开始发光。你现在可以连接位于 M17R 末端的同心充电接触器到磁性充电座上。当手电筒被正确连接，充电显示灯呈红色（见第

11 点）并开始充电。电源模块（管件包含“安全 Ytrion 电池”电池包）可单独被充电。

见以下部分关于充电显示的标题（见第 11 点）以获得更多的信息。

注意 – 请确保充电接触器没有短路。充电接触器不能与潮湿或金属物体接触。

磁性充电座也可以被插入充电架的圆筒状部分，它是随附装置的一部分。然后沿逆时针方向旋转几次像锁梢一样锁定。解除锁定请反方向旋转。充电架

可以用钉子（不在配送范围）按手电筒磁性充电座的蓝色显示灯向下的方式安装在墙上，例如，发光向下。请根据墙的材料而定，使用足够数量（最少 4 颗）

及合适的钉子。

这个方向描述自身建议在一旦停电时，你希望 M17R 向上发光可以使用应急模式 / 应急发光功能（见第 8 点）。在充电架的另一端，M17R 可以随着两

个橡胶滚轮加入到充电架里，并被位于滚轮轴上的橡胶垫长久地固定住。后一描述建议避免 M17R 遭受到猛然力度的影响。在这种情况下，M17R 可以

被放置在车内长期固定的充电架上。

使用汽车充电器连接 ( 需额外购买 )，M17R 也可以用车内点烟插充电。这些配件自动与各自的输入电压（12 V 至 24 V）匹配。

11 充电显示

在距离 M17R 管件末端大概 2cm 处，有一个显示圈，它在充电的过程中，通过不同的颜色来显示电池的充电状态。

红色（持续发光）- 充电进行中

绿色（持续发光）- 充电完成，M17R 电池充满电可以被使用。充满一个空的 M17R 电池总共需要 2 至 3 小时。

不发光 – 原因可以是浮动充电系统没有得到充足的电量。但也有可能是接触松动。因此，检查是否有（磁性）物体或污垢在 M17R 末端的充电接触器与

磁性充电座之间妨碍它们接触。如果有，请清除。也请纠正 M17R 在充电座里的位置或角度。如果在有足够电量供应的情况下，充电显示圈不亮，请立

即拔开 M17R 正在使用的充电器或汽车充电器并与你的经销商联系。

12.360°电量显示灯

360°电量显示灯由 10 个发蓝光的元件组成，围绕着 M17R 管件末端的两个同心充电接触器放置。

在使用过程中，发蓝光的元件数量在电源模块电量空之前逐渐减少，最后一个元件发红色光。

根据充电接触器被按压的时间，从元件发光的数量可以决定如下：

1）电池状态显示

如果在 M17R 熄灭的状态下按压充电接触器，元件会提供电池状态显示。例如，10 个元件全部发蓝光，表示 M17R 充满了电。

2）操作时间显示

如果在 M17R 发光的状态下按压充电接触器，发光元件的数量表示在当前发光功能模式下电量还可以持续多久。

当你通过锁定或点动开关来选择发光功能时，即使未按压同心充电接触器 ,M17R 也简短地显示这一信息。

13. 充电电源模块

请及时对可充电电池充电。如果电源模块表现异常，请充电。单独对电源模块充电时，请先关闭手电筒，并且扭开“快速功能开关”后面的部分。手电

筒头部与电源模块（管件包括“安全 Ytrion 电池”电池包）因此分离。使用过的电源模块的处置，请见第 14 点。

把一个新的电源模块扭进手电筒头部直到扭紧。由于这个先进的新接触系统和在手电筒管件与“安全 Ytrion 电池”电池包（电源模块）之间的固定接触，

使电池极性反装不可能发生。

14. 可充电电池 / 蓄电池

只有经过检验的由“安全 Ytrion 电池”电池包及管件组成的 LED LENSER 电源模块可以使用在这个手电筒上。电源模块的开发，以确保最高的安全水平

和效益。

如果你已经把使用过的电源模块从手电筒头部分离如第 13 点描述，请扭开管件后盖充电显示的部分。你也可以从管件的另一端看到“安全 Ytrion 电

池”电池包的线路板。线路板被一个带螺牙的塑料圈固定在管件的这一端。从管件里取出“安全 Ytrion 电池”电池包，请扭开塑料圈。利用塑料圈上呈

180°分布的两个槽位可以扭开塑料圈，但要确保不要引起“安全 Ytrion 电池”电池包接触器的短路。“安全 Ytrion 电池”电池包现在可以轻易取出来

并且按照国家法律规定处置。管件可以作为家庭垃圾处理。

与电源模块（管件带有“安全 Ytrion 电池”电池包）相反，电源模块里的“安全 Ytrion 电池”电池包替换品可能不会被配套出货。在取出“安全 Ytrion 电池”

Chinese

电池包后不允许以任何方式对其进行充电，或使用蓄电池或其它电池放在电池模块里充电。电源模块只可以被打开一次，只为了分开处置 Ytrion 电池包

和管件。否则，制造商的保修将变无效。

总的来说，电池的处置也与锂电池、蓄电池及蓄电池组一样，通用的规则是它们只可以在已放完电状态及以严格按照法律规定的正确方式被处置。如果

电池还没放完电，在处理之前，请用不导电胶带粘住接触面，必须确保没有短路的可能。

15. 清洁

请用一条干的无绒清洁布来清洁本产品。

如果产品进了盐水，必须马上用这样的清洁布来全部去除。

如果“快速功能开关”选择环旋转不再顺畅，必须把它从 M17R 上分离以便清洁底下及手电筒管件。扭开手电筒头部和电源模块，小心地取出位于手电

筒头部螺牙的黑色橡胶圈。当开关按钮正被深深地按压，选择环可以越过开关按钮往螺牙的方向取出来。请确保位于开关按钮上方的小弹力球及它的套

管不要丢失。

两个表面都被清洁好后，现在可以再次按相反顺序把这些部件组装起来。

如果手电筒头部的反光杯脏，或者灰尘沉积在反光杯里面，你可以应用以下补救措施。

M17R 手电筒头部最前端带有 12 个装饰孔的圈可以被扭开。有一个塑料环把反光杯固定在里面，塑料环可以被扭紧或扭开来清洁。你可以用一条干的

无绒清洁布来清洁反光杯。随后，按相反顺序把这些部件组装起来。

16. 配送范围

M17R 与下列配件一起装在一个硬箱子里面：

1 x 浮动充电系统

Pro

- 主插线

- 带延展线的充电器（输入：100V 至 240V / 50Hz 至 60Hz）

- 磁性充电座 ( 磁性充电器 )，带线及蓝色指示灯，在充电器与 M17R 之间充当接触角色

- 充电架 – 用于充电配件的固定，如固定在墙上

1 x 操作手册

1 x 用于固定 M17R 的智能电筒夹，如挂于最大宽度是 6 厘米的皮带上

M17R 另外的配件正在被设计中（如防滚圈、滤光片、信号帽、备用电池、浮动充电系统

Pro

、汽车充电器等）

你可以在我们的网页上得到这些另外的配件及上述配送装备的信息。

17. 警告：

不要吞咽任何本产品含有的小部件或电池。产品或部件（包括电池）因此必须被存放于儿童接触不到的地方。

出于安全和审批（CE）的目的，禁止改装及 / 或改变产品。产品只能作为手电筒使用。如果 M17R 手电筒被用于任何其它的目的，或使用不当，它可能

被损坏及无害化利用不再被保证（火警、短路、电击等）。对人身伤害或财产损坏将没有任何责任，并且制造商的保修将变无效。

M17R 手电筒工作的温度范围是 -20 C° 至 +50 C°。要确保 M17R 没有被用于极端的温度、剧烈的震动、爆炸性气体、腐蚀性和 / 或潮气环境。也必须

避免持续曝露于太阳底下、高湿度和 / 或水气中。

改变、修理和维护以上产品的随附文件所述，仅由专业的技术人员执行。

一旦产品在充满电并正确扭紧的状态下无法正常工作或损坏 , 必须停止使用 . 这种情况下，请联系你的经销商作维修。

18. 安全指引

• 本产品不是儿童玩具。

• 因为含有可吞咽的小部件，不适合 5 岁以下的人员使用。

• 本产品不可以用于眼睛检查（如所谓的瞳孔检查）。

• 在使用时，热量积聚，必须避免覆盖产品。

• 如果产品不正常工作，第一件事是必须检查是否因为电池没电或因为管件和手电筒头部互相没有充分扭紧。

• 在道路上使用，请遵循各地的法律规定。

• 由于在“快速功能开关”选择环里及浮动充电系统 PRO 的磁性充电座里装有永久性磁铁，这两个部分必须对一些器具保持一定的安全距离，如心脏起

搏器或磁性存储媒体。

在本产品上构成主要威胁的危险是通过光辐射产生的蓝光危险（400 nm to 780 nm）。热危险的开始值显然没有达到。

观看者的风险取决于使用或产品如何安装。然而，只要厌恶反应限制暴露时间及只要遵循本手册内的说明进行操作，就没有光学危险。

厌恶反应由暴露引起并且它们表示所有保护眼睛免除光辐射损害的自然反应。这包括自觉厌恶反应如眼睛或头部活动（如转向）。

使用本品时特别重要的是要记住，厌恶反应的人受光线指向，他们的厌恶反应可能减弱或暂停，就像药物治疗，毒品或疾病后的结果。

因为产品的致盲效果，不正当的使用可能会导致可逆的效果，如临时的视觉障碍（生理性致盲）或影像残留或触发恶心不适的感觉和疲倦（生理性致盲）。

临时不适的感觉的强度或时间直到它消退，主要取决于致盲光源及周边地区之间的亮度差别。感光的人在使用本产品之前尤其应该咨询医生。

作为一个原则问题，规则是高强度光源由于其致盲效果会具有二次伤害的潜在危险。就像看着其它明亮的光源（如汽车前灯），临时被限制的视觉障碍

和影像残留可能导致疼痛、不便、损伤甚至事故，视情况而定。

使用单个产品的信息应用。如果更多同样类型或不同型号的发光产品同时使用，光辐射的强度可能会增加。

每一个长时间注视 / 眼睛接触本产品辐射源的用户或其他人，带或不带其它的光束设备，都是要作为原则问题应该避免的。

在商业用途或由公共部门使用的情况下，用户必须遵守所有相应的个人使用场景相关的法律和法规的指示。

实施的重要规则

• 人的眼睛不要直视手电筒的光。

• 用户或其他人不要直视手电筒的光。

• 万一光辐射击中眼睛，眼睛必须立即紧闭，转动头部远离光束。

• 指导手册及此信息必须被安全存放，必须与产品同在。

• 禁止直视由本产品发生的光。

Chinese

Nederlands

Het verheugt ons dat u gekozen heeft voor een product van LED Lenser.

Om u vertrouwd te maken met dit product, vindt u hier een gebruikshandleiding. U dient alle bijgesloten documenten aandachtig te lezen alvorens

u het product in gebruik neemt, bewaar ze zorgvuldig en indien het product wordt overgedragen aan een derde dienen deze documenten mee

overhandigd te worden. Dit zorgt voor een optimaal gebruik van het product en wordt er geanticipeerd op mogelijke vragen van gebruikers voor ze

gesteld worden.

Boven alles dient er voldaan te worden aan de veiligheidsvoorschriften en waarschuwingen en werp de verpakking bij de afvalverwerking.

Artikel

LED Lenser

8317-R LED Lenser M17R

Versie

1.0

1.Batterijen

1 x Power Module (behuizing inclusief “Safety Ytrion Cell” batterijpack, geen andere batterijen of accu’s zijn toegestaan

2. In-en uitschakelen

In het voorste gedeelte van de M17R, direct aachter de brede kop, bevindt zich in de groef waar de shakelknop ligt, de keuze ring van de “Fast

Action Switch”. De naam “Fast Action Switch” omschrijft het gebruiksgemak van dit schakelsysteem om op een snelle manier de verschillende

lichtprogramma’s en lichtfuncties te selecteren en te gebruiken (zie punt 7). Door de keuze ring van de “Fast Action Switch” te draaien, verandert

de positie van de schakelknop in de groef. Haar positie kan worden aangepast zodat ze vastklikt in 5 verschillende posities. De posities

vertegenwoordigen de verschillende lichtprogramma’s (zie punt 7).

In de uiterst linkse positie van de schakelknop, welke is aangeduid op de keuze ring met een blokkeer symbool ( – vergrendelingsfunctie -

Lock functie), wordt de M17R beschermd tegen per ongeluk inschakelen. In alle andere posities kan de lamp worden ingeschakeld en kunnen de

verschillende lichtfuncties worden gebruikt.

Wat hier belangrijk is, is dat er 3 manieren zijn om de schakelknop te bedienen:

a) Schakelen`

De schakelaar wordt ingedrukt voorbij het drukpunt, dat wil zeggen dat de schakelaar ver genoeg wordt ingedrukt zodat hij op zijn plaats klikt. De

klik kan men horen.

b) Kort drukken

Op de schakelknop drukken, zonder in te drukken zoals in a). Als gevolg hiervan klikt de schakelaar niet op zijn plaats, er is geen klik hoorbaar

en de schakelaar blijft in de start positie wanneer hij wordt los gelaten.

c) Langdurig drukken

Op de schakelaar drukken zoals in b), maar iets langer.

Ook hier wordt de schakelknop niet ingedrukt zoals in a). Als gevolg hiervan klikt de schakelaar niet op zijn plaats, er is geen klik hoorbaar en de

schakelaar blijft in de start positie wanneer hij wordt los gelaten.

Het langdurig drukken is vereist om bijvoorbeeld diverse instellingen te bekomen (zie punt 7 en 8).

De bovenstaande beschrijvingen zijn van toepassing op de schakelknop van de “Fast Action Switch” in het voorste gedeelte van de M17R. Gelieve

niet te verwarren met de schakelknop (zie punt 10) die gevormd wordt door de 2 concentrische laadcontacten op het eind van de lamp.

3. Focus

De focus van de M17R kan snel worden aangepast met behulp van de zogenaamde Speed Focus. Om dit te bewerkstelligen, hou de lamp met 1 hand

vast bij de getande midden sectie en duw met de ander hand de bredere lampkop, in dewelke zich de reflector-lens bevindt, naar voor of naar achter.

Door dit te doen kunt u de lichtbundel aan uw behoeften aanpassen.

4. Fast Lock

Indien gewenst kan u een gewenste scherpstelling vergrendelen door middel van de zogenaamde Fast Lock. Deze zorgt ervoor dat de ingestelde

scherpstelling niet per ongeluk wordt gewijzigd. Hiervoor dient u de lampkop naar links te draaien ten opzichte van de behuizing, dus in de richting

van het woord “Lock” op de lampkop. Om deze vergrendeling op te heffen en de scherpstelling opnieuw te kunnen instellen (zie punt 3), dient men de

lampkop in de andere richting te draaien, dus in de richting van het woord “Unlock”.

5. Smar Light Technology (SLT)

De M17R is uigerust met onze Smart Light Technology (SLT). Dankzij het gebruik van een microcontroller kan de lichtopbrengst van de LED worden

geregeld en kan de gebruiker de verschillende lichtprogramma’s en lichtfuncties gebruiken. Met één enkele schakelaar in combinatie met de keuze

ring van de “Fast Action Switch”, was het mogelijk om een interface te ontwerpen die eenvoudig en gebruiksvriendelijk is. De gebruiker beschikt

hierdoor over verschillende lichtsterktes en op verschillende manieren. Er zijn dus 2 Energy Modes, 4 lichtprogramma’s en een aantal lichtfuncties

beschikbaar. Om de lamp in- en uit te schakelen en om de verschillende lichtfuncties te kunnen selecteren, dient men de schakelaar in het voorste

gedeelte van de lamp te gebruiken. De schakelaar kan op 3 manieren gebruikt worden zoals omschreven in punt 2.

De helderheid van de M17R wordt in feite bewaakt door de ingebouwde temperatuurscontrole.

6. Energy Modes

Door een 1 van de 2 Energy Modes (Enegry Saving of Constant Current) te selecteren, besluit u op welke wijze de energie van de accu wordt

aangewend.

1. Energy Saving: De lichtopbrengst wordt gecontroleerd door de geïntegreerde Smart Light Technology (SLT). De helderheid wordt aangepast aan

de reële omstandigheden die optreden bij normaal gebruik van de lamp, waardoor een langere brandtijd wordt bekomen.

2. Constant Current: Deze Energy Mode maakt het continue gebruik mogelijk van alle lichtfuncties met een min of meer constante

lichtopbrengst. Deze Energy Mode geniet de voorkeur waneer een hoog helderheidsniveau belangrijker is dan een lange brandtijd.

Wisselen van Energy Mode

Om de Energy Mode te wijzigen dient de lamp uitgeschakeld te zijn en moet de schakelaar in de 2

positie staan

( )van de “Fast Action Switch.

Indien u nu 8x op de schakelaar drukt, gevolgd door de schakelaar in te drukken en vervolgens wordt de helderheid verhoogt om later geleidelijk te

verminderen tot nul, dan is de M17R in de Energy Mode “Energy Saving”. Maar indien de helderheid van de M17R constant blijft gedurende +/- 2

seconden na de plotselinge toename, om dan plotseling te dalen naar nul, dan bevindt de M17R zich in de Energy Mode “Constant Current”.

Met deze procedure kan u kiezen tussen de 2 Energy Modes.

7. Lichtprogramma’s en lichtfuncties

Zoals reeds beschreven in punt 2, met de zwarte keuze ring (met zijn 5 punten), onder de vernauwing van de lampkop, kunt u kiezen uit 5

verschillende posities en deze activeren met de schakelknop. De 5 posities vertegenwoordigen de verschillende lichtprogramma’s of de Lock functie.

Dankzij de permanente magneten dewelke zijn ingebed in de keuze ring van de “Fast Action Switch”, schuift de ring over de behuizing wanneer deze

wordt gedraaid, en zorgt zo voor een contactloze overdracht van de selectie naar de microcontroller.

7.1 Lock functie

In de 1

ste

positie van links (de keuze ring is volledig naar rechts gedraaid) kan de M17R niet worden ingeschakeld, zowel al dan niet opzettelijk. Zo is

de Lock functie handig wanneer de M17R wordt getransporteerd. Er kunnen zich eveneens situaties voordoen waarbij de M17R niet mag/kan worden

ingeschakeld, zelfs onbedoeld.

7.2 Lichtprogramma Low

Als de schakelknop van de “Fast Action Switch” zich in de 2

positie bevindt van de keuze ring, kunt u de lichtfunctie Low Power gebruiken met

verminderde lichtsterkte. Door kort te drukken en dan los te laten, kunt u de lichtfunctie Power met volledige lichtsterkte gebruiken. Wanneer u

nogmaals drukt kan u wisselen tussen de lichtprogramma’s Low Power en Power. Nog een keer schakelen en de lamp is uit.

Wanneer de M17R is uitgeschakeld, kan u op de schakelaar drukken om signalen van verschillende lengte te sturen in Morse-code met verminderde

lichtsterkte.

7.3 Lichtprogramma Action

In de 3

positie van de keuze ring, door te schakelen of te drukken, kan de lichtfunctie Power (volle sterkte) onmiddellijk gebruikt worden. Zoals

met het lichtprogramma Low, kan men ook hier op de schakelaar drukken om signalen van verschillende lengte te sturen in Morse-code maar dan

met volledige lichtsterkte in dit geval. Door te schakelen wordt de lichtfunctie Power geactiveerd en door te drukken kan men wisselen tussen de

lichtfuncties Power en Dim.

Door op de schakelaar te drukken krijgt men de Dim functie. Indien men langer blijft drukken zal de M17R langzaam de lichtsterkte wijzigen tussen

lage- en volle lichtsterkte. De lamp zal een kort moment uit gaan als de hoogste of laagste lichtsterkte is bereikt. Wanneer u de schakelaar los laat

blijft de M17R branden met de actuele lichtsterkte. Deze lichtsterkte blijft behouden, dat wil zeggen blijft ingesteld voor de lichtfunctie Dim wanneer de

M17R wordt uitgeschakeld. Deze lichtsterkte instelling van de lichtfunctie Dim gaat enkel verloren, of verandert, wanneer de Power Module (behuizing

met “Safety Ytrion Cell” batterijpack) wordt losgeschroefd (zie ook de reset functie onder punt 9). Uiteraard gaat de instelling ook verloren indien de

instelling door de gebruiker wordt gewijzigd zoals hierboven beschreven.

Nog een keer indrukken en de lamp is uit.

7.4 Lichtprogramma Signal

In de 4

positie kan door in te drukken of te drukken de lichtfunctie SOS (3 korte gevolgd door 3 lange en weer gevolgd door 3 korte flitsen)

onmiddellijk worden ingeroepen.

Indien na een schakelhandeling op de schakelaar wordt gedrukt, wordt de lichtfunctie Blink (langzaam continu knipperen) geactiveerd. Opnieuw

drukken resulteert in de lichtfunctie Signal Blink (2x knipperen met korte tussenpozen).

Nog een keer indrukken en de lamp is uit.

7.5 Lichtprogramma Defence

Het lichtprogramma Defence bevindt zich uiterst rechts op de keuze ring en kan worden geselecteerd door de keuze ring volledig naar links te draaien.

Bij indrukken wordt de lichtfunctie Strobe ingesteld, en door kort te drukken is het mogelijk om te wisselen tussen Strobe en Power.

Nog een keer indrukken en de lamp is uit.

Ook hier komen de lichtfuncties tevoorschijn als met de Light Modes 2, 3 en 4. Dit betekent bijvoorbeeld met lichtprogramma 5, dat na de lichtfunctie

Power, nog een keer drukken leidt tot de lichtfunctie Defence. Dus drukken neemt u niet mee in een doodlopende straat; er blijft een ononderbroken

selectie van lichtfuncties beschikbaar.

Wanneer de M17R brandt in een van de lichtfuncties (2,3,4 of 5), blijft hij ook branden (door de keuze ring “Fast Action Switch” te draaien) bij een

overgang tussen de 4 lichtfuncties. Bij een dergelijke overgang behoudt de M17R de lichtfunctie die hij had bij het inschakelen (bv. het lichtprogramma

Signal met de lichtfunctie SOS).

8. Emergency Mode

Wanneer de Emergency Mode is geactiveerd, beschikt de M17R over een noodverlichting functie. Voor deze toepassing dient deze modus geactiveerd

te zijn en de M17R dient aangesloten te zijn op de lader (lichtindicatie van de lader gloeit blauw, zie punt 10). In dit geval gaat de lamp automatisch

branden wanneer de netspanning die energie geeft aan de lader uitvalt. Indien de lamp correct geplaatst werd, kan de M17R behulpzaam zijn bij het

snel vinden van een vluchtwg in geval van nood, of de brandende lamp kan snel gevonden worden en gebruikt. Als deze functie actief is zal de M17R

automatisch branden zelfs als het laadproces wordt onderbroken door het verwijderen van de M17R. Daarom kan deze functie eveneens gebruikt

worden indien de lamp dient klaar te zijn voor onmiddellijk gebruik.

Om de Emergency Mode in te stellen, zet de keuze ring van de “Fast Action Swith” op het lichtprogramma Action en druk op de schakelaar gedurende

+/- 10 seconden en vervolgens knippert. Na het knipperen wordt de lamp uitgeschakeld. Wanneer de lamp 4x knippert is de Emergency Mode

geactiveerd. Als de lamp 2x knippert is de Emergency Mode uitgeschakeld. Indien deze procedure opnieuw wordt uitgevoerd, wisselt de instelling

tussen geactiveerd en uitgeschakeld door overeenkomstig te knipperen.

9. Reset functie

Als de Power Module (behuizing met “Safety Ytrion Cell” batterijpack) volledig is losgeschroefd, en de 2 losse delen na enkele ogenblikken terug aan

elkaar worden geschroefd, heeft u de M17R gereset. U heeft nu een aantal functies opnieuw ingesteld:

- als Energy Mode is het Energy Saving programma actief (zie punt 6)

- de Emergency Mode is actief (zie punt 8)

- de lichtfunctie Dim (zie punt 7.3) is ingesteld op de laagste lichtsterkte

10. Laden

De Power Module (behuizing zonder lampkop) bevat de “Safety Ytrion Cell” batterijpack, de accu.

Laad uw M17R enkel op een droge plaats

Om te laden dient u het snoer met aan een zijde de netstekker aan te sluiten op het net, en de andere zijde aan te sluiten op de bijgesloten lader (Input

100-240V/50-60Hz). Vervolgens sluit u het verlengsnoer van de lader aan op de draad van de magnetische laadbus, waardoor de laadindicatie blauw

gloeit. Nu kan u de concentrische laadcontacten op het eind van de M17R aansluiten op de magnetische laadbus. Als de lamp correct is aangesloten

zal de LED indicatie van de magnetische laadbus rood oplichten (zie punt 11) en het opladen start. De Power Module kan ook afzonderlijk geladen

worden.

Voor meer informatie betreffende de laad indicaties, zie volgende gedeelte.

Let op

– Zorg ervoor dat er geen kortsluiting ontstaat bij de laadcontacten. De laadcontacten mogen niet met vochtige of metalen voorwerpen

aangeraakt worden.

De magnetische laadbus kan eveneens in het cilindrische gedeelte van de laadhouder geplaatst worden, hetwelke deel uitmaakt van de geleverde

kit, en vervolgens op zijn plaats vergrendeld worden door een paar keer tegen de klok in te draaien als een bajonetsluiting. Door in de andere richting

te draaien wordt de vergrendeling opgeheven. De houder kan bevestigd worden aan de muur (pluggen niet meegeleverd) met bv. de magnetische

laadbus onderaan zodat de blauwe lichtindicatie naar beneden schijnt. Gebruik geschikte en voldoende pluggen (min. 4 stuks), afhankelijk van het

wandmateriaal.

De beschreven oriëntatie suggereert zelf wanneer u de Emergency Module/Emergency lichtfunctie (zie punt 8), gezien de M17R bovenaan zal

branden bij stroomuitval. De M17R kan aan de andere zijde van de houder worden vastgemaakt met 2 rubberen strips in de daarvoor voorziene

plaatsen. Op deze wijze kan de houder eveneens bevestigd worden in de wagen.

Met behup van een optioneel verkrijgbare autolader, kan de M17R eveneens geladen worden via de sigarettenaansteker contacten van een voertuig.

Deze accessoire eenheden zijn automatisch afgestemd op de respectievelijke ingangsspanning van (12/24 V).

11. Laad indicatie

Ongeveer 2cm voor het eind van de behuizing van de M17R, is er een smalle ring dewelke tijdens het laadproces de laadtoestand van de batterij

Nederlands

weergeeft door middel van verschillende kleuren.

Rood (ccontinu branden) - laden

Groen (continu branden) – volledig geladen, de M17R is klaar voor gebruik. Algemeen duurt

het 2 tot 3 uur om een lege accu terug volledig te laden.

Geen licht – Verschillende oorzaken mogelijk, slecht aangesloten Floating Charge System, een los contact. Kijk na of (magnetische) objecten of

stof een goed contact tussen de verschillende onderdelen verhinderen. Indien nodig, maak ze zuiver of verwijder ze. Indien nodig dient men de

plaatsingshoek van de M17R in de laadhouder aan te passen. Indien de lamp nog steeds niet laad, de lamp verwijderen en uw verdeler contacteren.

12. 360° Power Indicator

De 360° Power Indicator bestaat uit 10 blauw gloeiende elementen, die zich in een cirkel

rondom de twee concentrische laadcontacten aan het eind van de M17R behuizing bevinden. Tijdens het gebruik zal het aantal blauw gloeiende

elementen verminderen en net voor de Power Module leeg is zal het laatste element rood gloeien. Afhankelijk van wanneer de laadcontacten worden

ingedrukt, kan het volgende afgeleid worden op basis van het aantal gloeiende elementen:

1. Batterijstatus indicatie

Als de laadcontacten worden ingedrukt terwijl de M17R is uitgeschakeld, dienen de elementen als een laadstatus van de batterij. Als bv. alle 10

elementen kort blauw oplichten dan is de M17R volledig geladen.

2. Bedrijfsduur indicatie

Als de laadcontacten van de M17R worden ingedrukt tijdens de werking met een lichtfunctie van de M17R, dan geven het aantal oplichtende

elementen de relatief resterende brandtijd weer van de huidige lichtfunctie. De M17R geeft deze informatie ook kortstondig weer bij de selectie van

een lichtfunctie of de “Fast Action Switch”, zelfs zonder de 360° Power Indicator te activeren.

13. Batterij vervangen

Gelieve de herlaadbare batterij tijdig te laden. Bij een atypisch gedrag van de Power Module, dient u deze te vervangen. Om de batterij te vervangen,

de lamp eerst uitschakelen en de Power Module losschroeven. Lampkop en Power Module zijn nu van elkaar gescheiden. Voor het wegwerpen van de

Power Module lees punt 14. Schroef een nieuwe Power Module op de lampkop. Dankzij het innovatieve contactsysteem en de vaste verbinding tussen

de behuizing en het “Safety Ytrion Cell” batterijpack, is het omdraaien van de polariteit niet mogelijk.

14. Herlaadbare batterijen / Accu’s

Alleen de overeenkomstig goedgekeurde LED Lenser Power Module, bestaande uit de “Safety Ytrion Cell” accu en de behuizing, mogen worden

gebruikt met deze lamp. De Power Module is ontwikkeld om het hoogste niveau van veiligheid en gebruiksvoordeel te garanderen.

Als u de gebruikte Power Module heeft gescheiden van de lampkop zoals beschreven in punt 13, dient u vervolgens de achterkant ter hoogte van het

laaddisplay los te schroeven. U ziet de PCB van de “Safety Ytrion Cell” accu ook aan deze zijde wanneer u in de behuizing kijkt. De PCB wordt op zijn

plaats gehouden door een smalle plastic ring met schroefdraad. Om de accu te verwijderen dient u de plactic ring los te schroeven. Om dit te doen kan

u gebruik maken van de 2 groeven in de plastic ring die 180° t.o.v. elkaar zijn geplaatst, maar zorg ervoor dat de contacten van de accu niet worden

kort gesloten. De accu kan nu gemakkelijk verwijderd worden en weggeworpen volgens de nationaal geldende regelgeving. Dit geldt eveneens voor

de behuizing.

In tegenstelling tot de Power Module (behuizing met “Safety Ytrion Cell” accu), mag u de vervanging van de accu in een Power Module niet uitvoeren.

Het is eveneens niet toegestaan om na verwijdering van de accu, de accu te laden op een andere manier of te vervangen door andere accu’s of

batterijen. De Power Module kan slechts één keer worden geopend voor het afzonderlijk wegwerpen van de accu en de behuizing, anders zal de

fabrieksgarantie vervallen.

In het algemeen is de toe te passen regel voor het wegwerpen van batterijen en in het bijzonder van lithium herlaadbare batterijen, dat ze enkel

mogen weggeworpen worden in ontladen toestand en op een technisch correcte manier.Bij niet ontladen toestand dient men voor het wegwerpen de

contacten van kleefband te voorzien om mogelijke kortsluiting te vermijden.

In principe moet een mogelijke kortsluiting van batterijen en accu’s worden geëlimineerd en mogen ze niet geopend worden, noch het menselijke

lichaam betreden, noch in het vuur geworpen worden.

15. Proper maken

Gebruik voor het reinigen een droge, niet-pluizende schone doek.

Als de lamp in contact komt met zout water, moet het water onmiddellijk verwijderd worden met zo’n doek. Indien het niet mogelijk is om de keuze ring

van de “Fast Action Swith” soepel te roteren, dan dient men de lampkop en de Power Module los te schroeven en dienen beide delen van vuil ontdaan

te worden. Verwijder voorzichtig de zwarte O-ring dewelke zich boven de schroefdraad van de lampkop bevindt. Wanneer de schakelknop diep wordt

ingedrukt, kan u de keuze ring verwijderen over de schakelknop in de richting van de schroefdraad. Zorg ervoor dat de kleine veerbelaste kogeltjes

inclusief hun behuizing boven de schakelknop niet verloren gaan. Beide oppervlakken kunnen nu gereinigd worden en de delen weer in elkaar gezet in

omgekeerde volgorde.

Indien de reflector-lens is los gekomen in de lampkop of bv. vuil zich heeft afgezet aan de binnenzijde, kan u de volgende oplossingen aanwenden.

Het voorste deel van de M17R met de 12 aangegeven gaten langs de omtrek, los schroeven. Er is een plastic ring die de reflector-lens op zijn plaats

houdt, dewelke kan vast geschroefd worden of verwijderd voor reiniging. Indien nodig kan u de reflector-lens reinigen met een droge, niet-pluizende

schone doek. Vervolgens dient u alles terug te monteren in omgekeerde volgorde.

16. Omvang van de levering

De M17R wordt geleverd in een koffer met het volgende toebehoren:

1x Floating Charge System

- primaire stekker

- lader met verlengsnoer (Input 100-240V / 50-60Hz)

- magnetische laadbus (magnetische lader) met kabel

- laad houder – om de laad componenten bv. tegen de muur te bevestigen

1x gebruiksaanwijzing

1x Smart Instructiekaart als aanvulling op de handleiding

1x Intelligent Clip voor het bevestigen van de M17R aan broeksriemen tot max. 60mm breed

Extra toebehoren voor de M17R worden nog ontworpen (bv. anti-rol bescherming, kleurfilter, signaal kegels, reserve accu’s, Floating Charge System

Pro

autoladers, enz.). Meer informatie over deze extra accessoires bovenop de geleverde kit, kan u vinden op onze internet site.

17. Opgepast

Geen kleine onderdelen of batterijen die aanwezig zijn inslikken. De producten of onderdelen daarvan (inclusief batterijen) moeten worden opgeslagen

buiten het bereik van kinderen.

Om veiligheidsredenen en keuring (CE) mag het product niet worden aangepast en/of gewijzigd. Het product mag uitsluitend als zaklamp gebruikt

worden. Als de M17R wordt gebruikt voor andere doeleinden, of verkeerd gebruikt, kan het beschadigd worden e is het gevaar voor vrij gebruik niet

meer gegarandeerd (gevaar voor brand, kortsluiting, elektrische schokken, enz.). Er is dan geen enkele aansprakelijkheid voor schade aan personene

of eigendommen en de garantie van de fabrikant komt te vervallen.

Het temperatuursbereik bij dewelke de M17R kan gebruikt worden is -20°C tot +50°C. Zorg ervoor dat de M17R niet wordt blootgesteld aan extreme

temperaturen, intense vibraties, explosieve omgevingen, oplosmiddelen en/of dampen.

Ook de voortdurende blootstelling aan direct zonlicht, hoge vochtigheid en/of vocht dient vermeden te worden. Wijzigingen, herstellingen en onderhoud

van de elementen die beschreven zijn in de documente die het product vergezellen, mogen alleen uitgevoerd worden door bevoegd technisch

personeel. Zodra wordt vastgesteld dat het product is geladen en correct vastgeschroefd/gesloten, maar desondanks een normale en veilige werking

niet mogelijk is of het product beschadigingen vertoont, mag het niet verder gebruikt worden. In dit geval, voor garantie gevallen, dient u contact op te

nemen met uw verdeler.

18. Veiligheidsinstructies

- Dit product is geen kinderspeelgoed.

- Omdat het product kleine onderdelen bevat die ingeslikt kunnen worden, is het niet geschikt voor kinderen onder de 5 jaar.

- Het product mag niet worden gebruikt voor oogonderzoek (bv. zogenaamde pupil test).

- Bij gebruik dient de warmte accumulatie door bv. afdekking te worden vermeden.

- Als het prouct niet correct werkt, dient men als eerste punt te controleren of dit te wijten is aan een ontladen batterij of omdat de lampkop en Power

Module niet goed genoeg zijn dicht geschroefd.

- Bij gebruik in het verkeer dient men de desbetreffende wettelijke voorschriften te respecteren.

- Door de permanente aanwezigheid van magneten in de keuze ring van het “Fast Action System” en magnetische laadbus van het Floating Charge

System

Pro

, dienen beide onderdelen op een veilige afstand van bv. pacemakers of magnetische opslagmedia te worden gehouden.

Het gevaar dat de belangrijkste bedreiging vormt in dit product door de optische straling is het Blue-Light gevaar (400nm tot 780nm). De waarden van

de termische gevaren drempel zijn duidelijk niet bereikt.

Het risico voor de kijker is afhankelijk van het gebruik of hoe het product is geïnstalleerd. Niettemin is er geen optisch gevaar zolang de

afwendingsreacties de blootstellingstijd limiteren en zolang de informatie in deze handleiding wordt waargenomen. De afwendingsreacties worden

veroorzaakt door de blootselling aan de lichtbundel en zijn de natuurlijke reacties van het oog tegen gevaren van optische straling. Dit omvat in het

bijzonder de bewuste afwendingsreacties zoals oog- en hoofdbewegingen (bv. weg draaien van de lichtbron).

Bij het gebruik van het product is het van bijzonder belang in het achterhoofd te houden dat de afwendingsreacties van personen op wie de lichtbundel

is gericht, door mediactie, drugs of ziekte, verzwakt of buitenspel kunnen gezet worden.

Door het verblindende effect van het product, kan het onjuiste gebruik leiden tot omkeerbare, dat wil zeggen een tijdelijke verslechtering van het

gezichtsvermogen (fysiologische verblinding) of nabeelden, of kan het leiden tot zich onwel voelen in de zin van zich misselijk en moe voelen

(fysiologische verblinding). De intensiteit van dit tijdelijk gevoel van onwel zijn of de tijd totdat het vermindert zijn in eerste instantie afhankelijk van het

verschil in lichtsterkte tussen de verblindende lichtbron en het omgevingslicht. In het bijzonder dienen lichtgevoelige personen een medisch adviseur

te raadplegen alvorens het product te gebruiken.

De principiële regel is dat lichtbronnen met hoge intensiteit een hoog secundair gevaar met zich meebrengen als gevolg van hun verblindend effect.

Net als kijken in andere felle lichtbronnen (bv. koplampen van een auto), kan de tijdelijke beperkte vermindering van het gezichtsvermogen en

nabeelden leiden tot irritatie, ongemakken en zelfs ongevallen, afhankelijk van de situatie.

De informatie heeft betrekking op het gebruik van één enkel product. Als meerdere lichtgevende producten van hetzelfde type of van een ander type

samen worden gebruikt, kan de intensiteit van de optische straling toenemen.

De gebruiker en andere personen dienen het lang kijken, of oogcontact, met de stralingsbron van dit product, met en zonder andere lichtbundelende

instrumenten, te vermijden als een kwestie van principe! Integendeel, in dergelijke gevallen dienen de ogen opzettelijk te worden gesloten en het hoofd

te worden afgewend van de lichtbundel.

In geval van commercieel gebruik of gebruik van het product door overheidsinstanties, moet de gebruiker worden geïnformeerd in overeenstemming

met de nationale wetten en regelgeving betreffende gezondheid, veiligheid en de individuele gevallen van gebruik.

Belangrijke gedragsregels:

- Richt de lichtbundel niet rechtsreeks in de ogen van een persoon.

- De gebruiker of een andere persoon mag niet rechtstreeks in de lichtbundel kijken.

- Indien een optische straling het oog raakt; de ogen opzettelijk sluiten en het hoofd afwenden van de lichtbundel.

- De handleiding en deze informatie moeten veilig worden opgeslagen en moeten worden overgedragen samen met het product.

- Het is verboden om recht in de lichtbundel te kijken die wordt uitgezonden door dit product.

Francais

Nous vous remercions d'avoir choisi un produit de notre société.

Le présent mode d'emploi va vous familiariser avec votre nouveau produit. Avant d'utiliser ce produit, lisez attentivement les documents joints,

conservez-les et remettez-les aux personnes tierces qui se verraient transmettre ce produit. Ainsi, vous pourrez également profiter au maximum de ce

produit et prévenir toute question d'utilisateur.

Respectez les indications d'avertissement et de sécurité, en particulier, et éliminez les matériaux d'emballage de manière conforme.

Au niveau du point 13, voire du point 14, nous vous expliquons comment séparer la tête de la lampe du Power Modul (module de puissance) et/ou

comment dévisser la partie arrière du manche de la lampe. Ces deux opérations doivent en effet être réalisées avant la première utilisation pour que

les deux feuilles isolantes (une sur chaque côté), servant de protection pour le transport du bloc-piles "Safety Ytrion Cell", puissent être retirées et

éliminées.

Après avoir retiré les deux feuilles isolantes, veillez à ne pas appuyer sur le bouton de commande lors du montage de la M17R. Commencez par

revisser la partie arrière du manche de la lampe avec la partie médiane du manche, puis revissez ces deux pièces assemblées (Power Modul, module

de puissance) avec la tête de la lampe. Si les étapes ne sont pas suivies dans le bon ordre, la M17R peut présenter des dysfonctionnements.

Article

LED LENSER

8317-R Led Lenser M17R

Version du mode d'emploi :

1.0

1. Jeu de piles :

1 × Power Modul (module de puissance : manche avec bloc-piles "Safety Ytrion Cell") ; aucun autre type de pile ou d'accumulateur n'est admis.

2. Marche/Arrêt

La bague de sélection du "Fast Action Switch" se trouve sur la partie avant de la M17R, juste derrière la grande tête. Dans sa rainure, vous trouverez

le bouton de commande. Le nom "Fast Action Switch" décrit la capacité du système de commutation à sélectionner et à utiliser rapidement différents

programmes et fonctions d'éclairage (cf. point 7). En faisant pivoter la bague de sélection du "Fast Action Switch", la position du bouton de commande

se modifie dans la rainure. Elle peut être réglée sur 5 positions différentes par enclenchement. Ces positions représentent les différents programmes

d'éclairage (cf. point 7).

Dans la position située tout à gauche et symbolisée par un cadenas sur la bague de sélection ( – Blocage d'enclenchement / Lock function), la

M17R est protégée contre toute activation accidentelle. Dans toutes les autres positions, il est possible d'activer la lampe et d'utiliser les différentes

fonctions d'éclairage.

Il existe trois modes d'actionnement du bouton de commande :

a) Activer

L'utilisateur appuie fermement sur le bouton de commande au-delà du point de déclenchement de manière à ce que l'interrupteur s'enclenche. Il doit

entendre un petit bruit, un clic.

b) Effleurement bref

L'utilisateur ne fait qu'effleurer brièvement le bouton de commande - il n'appuie pas fermement comme décrit au point a). L'interrupteur ne s'enclenche

pas, aucun clic n'est émis et l'interrupteur reste dans sa position initiale après avoir été relâché.

c) Effleurement long

L'utilisateur effleure le bouton de commande comme décrit au point b), mais plus longtemps. Là non plus, il n'appuie pas fermement comme décrit au

point a). L'interrupteur ne s'enclenche pas, aucun clic n'est émis et l'interrupteur reste dans sa position initiale après avoir été relâché.

Cet effleurement plus long est nécessaire, par exemple pour procéder à divers réglages (cf. points 7 et 8).

Les exécutions précédentes sont valables pour le bouton de commande du "Fast Action Switch" à l’avant de la M17R. Ne le confondez pas avec le

bouton de commande (cf. point 10) formé par les deux contacts de charge concentriques à l'extrémité de la lampe de poche.

3. Focalisation

La focalisation de la M17R peut être réglée rapidement à l'aide du Speed Focus. Pour ce faire, tenez fermement la partie médiane striée de la lampe

de poche dans une main et, avec l’autre, faites glisser vers l’avant ou vers l’arrière la grande tête de la lampe dans laquelle se trouve la lentille de

réflexion. Vous règlerez ainsi le faisceau lumineux en continu, selon vos souhaits.

4. Verrouillage rapide Fast Lock

Si besoin, vous pouvez bloquer une position de focalisation souhaitée à l'aide du Fast Lock. Cela vous permettra d'éviter que cette position de

focalisation se dérègle accidentellement. Pour cela, tournez la tête de la lampe vers la gauche de manière relative par rapport au manche de la lampe,

donc en direction de l'inscription "Lock" présente sur la tête de la lampe. Pour débloquer cette position de blocage et permettre à nouveau le réglage

en continu de la focalisation (cf. point 3), tournez la tête de la lampe dans l'autre direction, vers l'inscription "Unlock".

5. Smart Light Technology (SLT) (Technologie d'éclairage Smart)

Le modèle M17R est équipé de notre technologie Smart Light (SLT). L’utilisation d’un microcontrôleur permet à l'utilisateur de régler l’intensité

lumineuse de la LED et d’exploiter des programmes et des fonctions d’éclairage divers. Grâce à la combinaison d'un interrupteur et d'une bague de

sélection pour le "Fast Action Switch", l'interface a pu être agencée de manière simple et adaptée à l'utilisateur. Cette lampe de poche peut mettre

diverses intensités d'éclairage à la disposition de l’utilisateur, de plusieurs manières différentes. De cette manière, deux Energy Modes (modes de

gestion de l'énergie), quatre programmes d'éclairage et un grand nombre de fonctions d'éclairage sont à disposition. L’interrupteur situé sur l’avant de

la lampe sert à allumer ou à éteindre la lampe et à sélectionner les différentes fonctions d'éclairage. Trois modes d'utilisation, décrits plus haut au point

2, s'offrent alors pour l'interrupteur.

En principe, la luminosité de la M17R est contrôlée via l'unité de contrôle de température intégrée.

6. Energy Modes (modes de gestion de l'énergie)

En sélectionnant un des deux Energy Modes (modes de gestion de l'énergie : Energy Saving ou Constant Current), vous déterminerez comment sera

utilisée l'énergie stockée dans l'accumulateur.

1. Energy Saving (mode économique) : Grâce à la technologie intégrée Smart Light (SLT), il est possible de contrôler l’intensité lumineuse. La

luminosité est adaptée aux conditions réelles survenant dans le cadre d'une utilisation normale de la lampe, et dispose ainsi d'une durée d'éclairage

plus longue.

2. Constant Current (mode d'alimentation permanente) : Cet Energy Mode (mode de gestion de l'énergie) permet l’usage continu de toutes les

fonctions d'éclairage tout en conservant une intensité lumineuse constante ; il est utile dans les situations où une forte luminosité est plus importante

qu'une longue durée d'éclairage.

Changement d'Energy Mode (mode de gestion de l'énergie):

Pour changer d'Energy Mode, la lampe doit être éteinte et le bouton de commande doit se trouver dans la deuxième position ( ) du "Fast Action

Switch".

Si vous effleurez désormais 8 x de suite le bouton de commande de la tête de la lampe, que vous commutez et que la luminosité augmente

brutalement, puis redescend lentement à zéro, la M17R se trouve dans l'Energy Mode (mode de gestion de l'énergie) Energy Saving. Si, après

l'augmentation brutale, la luminosité de la M17R reste constante pendant 2 secondes, puis redescend brutalement à zéro, la M17R se trouve dans

l'Energy Mode (mode de gestion de l'énergie) Constant Current.

Par cette procédure, vous basculerez d'un Energy Mode (mode de gestion de l'énergie) à un autre. Aucune fonction ne vous permet de savoir dans

quel Energy Mode (mode de gestion de l'énergie) la M17R se trouve. Pour le savoir, vous devez effectuer cette procédure. Si la M17R ne se trouve

pas dans l'Energy Mode (mode de gestion de l'énergie) souhaité, vous devez répéter la procédure.

7. Programmes et fonctions d'éclairage

Comme décrit au niveau du point 2, vous pouvez choisir parmi 5 positions différentes en faisant pivoter la bague de sélection noire (dotée de 5

symboles) située sous la zone de rétrécissement de la tête de la lampe et activer celles-ci via le bouton de commande. Ces 5 positions représentent

les divers programmes d'éclairage et/ou le blocage d'enclenchement. Par le biais des aimants permanents intégrés dans la bague de sélection

du "Fast Action Switch", celui-ci glisse sur le boîtier de la lampe par pivotement et garantit ainsi une transmission sans contact de la sélection au

microcontrôleur du boîtier de la lampe.

7.1 Blocage d'enclenchement

Dans la première position à partir de la gauche (bague de sélection tournée vers la droite jusqu'à la butée), la M17R ne peut être activée ni

volontairement, ni accidentellement. Ce blocage d'enclenchement est conçu pour le transport de la M17R et pour les situations où la M17R ne doit en

aucun cas être activée, même accidentellement.

7.2 Programme d'éclairage Low

Si le bouton de commande du "Fast Action Switch" se trouve dans la deuxième position de la bague de sélection, son activation vous permettra d'utiliser

la fonction d'éclairage Low Power offrant une luminosité réduite. Effleurez et relâchez pour basculer dans la fonction d'éclairage Power offrant une

pleine luminosité. Effleurez à nouveau pour basculer entre les fonctions Low Power et Power. Une nouvelle commutation éteindra la lampe.

Si la M17R est éteinte, vous pouvez envoyer des signaux lumineux de longueur variée dans une luminosité réduite, par ex. pour un message en

morse, en effleurant.

7.3 Programme d'éclairage Action

Dans la troisième position de la bague de sélection, vous accéderez directement à la fonction d'éclairage Power (pleine luminosité) en commutant ou

en effleurant. Comme pour le programme d'éclairage Low, effleurez pour envoyer des signaux lumineux sur mesure (signaux en morse), cette fois-ci

avec une pleine luminosité.

Si vous avez commuté, la fonction d'éclairage Power est enclenchée et vous pouvez basculer de Power à Dim par un bref effleurement.

Si vous avez basculé vers la fonction d'éclairage Dim par effleurement, mais que vous continuez d'appuyer plus longtemps sur le bouton de

commande, la M17R commencera à changer lentement de luminosité pour passer d'une luminosité faible à une luminosité pleine. Lorsque la

luminosité minimale ou maximale est atteinte, la M17R s'éteint pendant un court instant. Si vous relâchez l'interrupteur, la M17R continuera d'éclairer

dans la luminosité actuelle. Cette luminosité est mémorisée : elle est maintenue pour la fonction d'éclairage Dim même lorsque la M17R est éteinte.

Cette luminosité de la fonction d'éclairage Dim n'est perdue, voire ne se modifie, que lorsque le Power Modul (module de puissance : manche avec

bloc-piles "Safety Ytrion Cell") est séparé de la tête (cf. aussi la fonction Reset décrite au point 9). Bien entendu, la luminosité se modifie également

lorsqu'elle est modifiée par l'utilisateur de manière active, comme décrit ci-dessus.

Une nouvelle commutation éteindra la lampe.

7.4 Programme d'éclairage Signal

Dans la quatrième position, une commutation ou un effleurement permettra d'utiliser la fonction d'éclairage SOS (3 clignotements courts, suivis de 3

clignotements longs, puis à nouveau 3 clignotements courts).

Si l'interrupteur est effleuré après une seule commutation, la fonction d'éclairage Blink (clignotement lent continu) est activée. Un nouvel effleurement

vous permettra d'accéder à la fonction d'éclairage Signal Blink (2 clignotements à courts intervalles).

Une nouvelle commutation éteindra la lampe.

7.5 Programme d'éclairage Defence

Le programme d'éclairage Defence est situé tout à droite sur la bague de sélection. Vous l’activerez en faisant pivoter la bague de sélection vers la

gauche jusqu'à la butée.

Une commutation enclenchera la fonction d'éclairage Strobe ; vous pourrez basculer de Strobe à Power par un bref effleurement.

Une nouvelle commutation éteindra la lampe.

Comme pour les programmes d'éclairage 2, 3 et 4, les fonctions d'éclairage sont là aussi tournantes : par exemple, pour le programme d'éclairage

Defence, il vous suffira d'effleurer pour réactiver la fonction d'éclairage Power après la fonction d'éclairage Strobe. Ainsi, en effleurant de cette

manière, vous ferez le tour des fonctions d'éclairage sélectionnées.

Si la M17R éclaire dans les fonctions 2, 3, 4 ou 5, elle éclairera aussi après un changement (en faisant pivoter la bague de sélection du "Fast Action

Switch") parmi ces 4 fonctions d'éclairage. Lors d'un tel changement, la M17R présentera la fonction d'éclairage que vous auriez obtenue en l'activant

directement (par ex. la fonction SOS pour le programme d'éclairage Signal).

8. Emergency Mode / Fonction d'éclairage d'urgence

Si l'Emergency Mode est activé, la M17R offrira une fonction d'éclairage d'urgence. Pour cela, ce mode doit être activé et la M17R doit être reliée à la

prise de charge raccordée (éclairage de position bleu sur la prise de charge, cf. point 10). Dans ce cas, la lampe de poche s'allume automatiquement

si le réseau qui alimente le chargeur en courant tombe en panne. Dans le cas d'un positionnement judicieux, la M17R éclairant de la sorte peut ainsi

aider à trouver rapidement un chemin de fuite, voire à retrouver facilement la lampe elle-même et à la saisir à l'état allumé, par exemple. Si cette

fonction est activée, la M17R s'allume également de manière automatique lorsque le processus de chargement est interrompu par la prise de la M17R.

Cette fonction est donc également utile lorsque l'utilisateur a besoin de la M17R dans l'immédiat.

Pour régler l'Emergency Mode, positionnez le "Fast Action Switch" sur le programme d'éclairage Action et effleurez le bouton de commande pendant

10 secondes. La M17R s'allume alors pendant ces 10 secondes, puis clignote. Après le clignotement, la lumière s'éteint. Si elle clignote 4 fois,

l'Emergency Mode est activé ; si elle clignote 2 fois, l'Emergency Mode est désactivé. Si cette procédure est à nouveau effectuée, le réglage bascule

entre les états activé/désactivé et signale cela par le clignotement correspondant.

9. Fonction Reset

Si vous séparez le Power Modul (module de puissance : manche avec bloc-piles "Safety Ytrion Cell") de la tête, puis que vous revissez les deux

pièces après un certain temps, vous aurez réinitialisé la M17R. Vous aurez alors réinitialisé certaines fonctions :

- Energy Saving est alors actif en tant qu'Energy Mode (cf. point 6).

- L'Emergency Mode (cf. point 8) est actif.

- La fonction d'éclairage Dim (cf. point 7.3) est réglée sur la luminosité minimale.

10. Rechargement

Le Power Modul (module de puissance : manche sans tête de lampe) contient le bloc-piles "Safety Ytrion Cell", l'accumulateur.

Ne rechargez votre M17R que dans des endroits secs.

Pour recharger, connectez d'un côté la fiche avec le chargeur fourni (input : 100 V à 240 V / 50 Hz à 60 Hz) et, de l'autre, avec une prise femelle.

Ensuite, branchez la rallonge du chargeur sur le câble de la prise de charge magnétique dont l'éclairage de position bleu s'allume. Vous pouvez

désormais connecter les contacts de charge concentriques, situés à l'extrémité de la M17R, à la prise de charge. Si la lampe est correctement mise

en place, l'affichage de chargement rouge s'allume (cf. point 11) et le processus de chargement commence. Le Power Modul (module de puissance :

manche avec bloc-piles "Safety Ytrion Cell") peut même être rechargé avec la tête de la lampe dévissée.

Vous trouverez d'autres informations dans le paragraphe suivant traitant le thème de l'affichage de chargement (cf. point 11).

Attention

– Assurez-vous qu'aucun court-circuit ne peut se produire au niveau des contacts de charge. Ne touchez pas les contacts de charge avec

des objets humides ou métalliques.

La prise de charge magnétique peut également être insérée dans la partie cylindrique du support de chargement, qui fait partie de la livraison, puis

bloquée par un pivotement de quelques degrés dans le sens inverse des aiguilles d'une montre, comme une fermeture à baïonnette.

Francais

Vous débloquerez le blocage par un pivotement dans l'autre direction. Le support peut être fixé au mur par des chevilles (non fournies) de manière à

ce que l'éclairage de position bleu de la prise de charge magnétique soit dirigé vers le bas, par exemple. Veuillez utiliser des chevilles dans un nombre

et une qualité raisonnables, en fonction du matériau du mur (4 pièces au minimum).

L'orientation décrite est utile si vous souhaitez utiliser l'Emergency Mode / la fonction d'éclairage d'urgence (cf. point 8) car la M17R s'allume vers le

haut en cas de panne de courant. De l'autre côté du support, la M17R peut être reliée au support via les 2 cylindres en caoutchouc et fixée de manière

durable avec la bride en caoutchouc située au niveau des deux cylindres en caoutchouc. Cette dernière alternative est utile si des forces d'accélération

sont exercées sur la M17R. De cette manière, la M17R peut être insérée dans son support au sein d'un véhicule, à condition que le support de

chargement soit solidement fixé au véhicule.

Via un connecteur de chargement de voiture optionnel, la M17R peut également être chargée sur les allume-cigares et les prises des véhicules. Cet

accessoire s'adapte automatiquement à la tension d'entrée donnée (entre 12 V et 24 V).

11. Affichage de chargement

Une bague mince située à près de 2 cm de l'extrémité du manche de la M17R affiche l'état de chargement de l'accumulateur pendant le processus de

chargement en s'allumant dans diverses couleurs.

Rouge (en continu) - Chargement en cours.

Vert (en continu) - Chargement terminé ; la M17R est prête à l'emploi et l'accumulateur dispose d'une capacité maximale. Il faut généralement 2 à 3

heures pour qu'une M17R vide soit entièrement rechargée.

Aucun éclairage – Il se peut que le Floating Charge System

Pro

ne soit pas assez alimenté en courant. Il se peut cependant aussi qu'il y ait un

problème de contact. Veuillez donc vérifier si des objets (magnétiques) ou des saletés n'empêchent pas un contact impeccable entre les contacts de

charge, situés à l'extrémité de la M17R, et la prise de charge magnétique. Retirez-les, le cas échéant. Selon les circonstances, veuillez corriger la

position et/ou l'angle de la M17R dans la prise de charge. Si toutefois l'affichage de chargement ne s'allume pas malgré une alimentation électrique

suffisante, veuillez débrancher immédiatement le transformateur et/ou le connecteur de chargement de voiture optionnel de la M17R et prenez contact

avec votre distributeur.

12. 360° Power Indicator

Le 360° Power Indicator est composé de 10 éléments lumineux bleus entourant les deux contacts de charge concentriques à l'extrémité du manche

de la M17R.

Pendant l'utilisation, le nombre d'éléments s'allumant en bleu se réduit de plus en plus et, juste avant que le Power Modul (module de puissance) soit

vide, le dernier élément s'allume en rouge.

En fonction du moment où les contacts de charge sont pressés, le nombre d'éléments allumés permet de déterminer les points suivants :

1.) Affichage d'état pour l'accumulateur

Si les contacts de charge sont pressés lorsque la M17R est éteinte, les éléments servent d'affichage d'état pour l'accumulateur. Par exemple, si les 10

éléments s'allument brièvement en bleu, la M17R est encore entièrement rechargée.

2.) Affichage de durée de fonctionnement

Si les contacts de charge de la M17R sont pressés lorsque la M17R est activée avec une fonction d'éclairage, le nombre d'éléments allumés indique

la durée d'éclairage restante relative de l'actuelle fonction d'éclairage.

La M17R affiche même cette information pendant un court instant lorsqu'une fonction d'éclairage a été sélectionnée en effleurant / commutant le "Fast

Action Switch", donc même sans actionner le 360° Power Indicator.

13. Remplacement du Power Modul (module de puissance)

Pensez à recharger la pile à temps. Si le Power Modul (module de puissance) se comporte de manière inhabituelle, veuillez le remplacer. Pour

remplacer l'accumulateur, éteignez impérativement la lampe de poche en premier lieu, puis dévissez la partie située derrière le "Fast Action Switch".

De cette manière, vous séparerez la tête de la lampe du Power Modul (module de puissance : manche avec bloc-piles "Safety Ytrion Cell"). Pour

mettre au rebut le Power Modul (module de puissance) usagé, veuillez lire le point 14.

Vissez un nouveau Power Modul (module de puissance) sur la tête de la lampe jusqu'à la butée. Grâce au tout nouveau système de contact et

au raccordement fixe entre le manche de la lampe et le bloc-piles "Safety Ytrion Cell" (Power Modul : module de puissance), vous ne pouvez pas

confondre les polarités.

14. Piles rechargeables / accumulateurs

Dans cette lampe de poche, seul le Power Modul (module de puissance) LED LENSER homologué à cet effet, composé du bloc-piles "Safety Ytrion

Cell" et du manche de la lampe, doit être utilisé. Le Power Modul (module de puissance) a été conçu pour garantir un niveau de sécurité maximal et

les meilleurs avantages.

Si vous avez séparé le Power Modul (module de puissance) usagé de la tête de la lampe, comme décrit au point 13, dévissez la partie arrière du

manche de la lampe à hauteur de l'affichage de chargement. Sur ce même côté, et si vous regardez dans le tube, vous pouvez alors voir la platine du

bloc-piles "Safety Ytrion Cell", lequel est maintenu par une bague en plastique mince et filetée dans le manche de la lampe. Pour retirer le bloc-piles

"Safety Ytrion Cell" du manche de la lampe, dévissez cette bague en plastique pour la faire sortir du manche. Pour ce faire, utilisez les deux rainures

décalées de 180° de la bague en plastique. Assurez-vous de ne pas court-circuiter les contacts du bloc-piles "Safety Ytrion Cell". Le bloc-piles "Safety

Ytrion Cell" peut désormais être facilement retiré et éliminé conformément à la législation nationale. Le manche de la lampe peut être jeté dans les

ordures ménagères.

Contrairement au Power Modul (module de puissance : manche avec bloc-piles "Safety Ytrion Cell"), il est interdit de changer un bloc-piles "Safety

Ytrion Cell" dans un Power Modul (module de puissance). Il n'est pas non plus permis, après le retrait du bloc-piles "Safety Ytrion Cell", de le recharger

autrement ou d'utiliser d'autres accumulateurs ou piles dans le Power Modul (module de puissance) pour le remplacer. Le Power Modul (module de

puissance) ne doit être ouvert qu'une seule fois aux fins de la mise au rebut conforme du bloc-piles "Ytrion Cell" et du manche de la lampe. En cas de

non-respect, la garantie du fabricant s'annule.

En règle générale, les piles, et en particulier les piles Lithium, les accumulateurs et les blocs-piles, ne doivent être éliminés qu'à l'état déchargé et de

manière appropriée. Dans le cas où ceux-ci ne sont pas déchargés, il faut assurer qu'aucun court-circuit ne peut être provoqué, par ex. par le collage

des contacts via une bande adhésive non conductrice, avant la mise au rebut.

En principe, les courts-circuits d'accumulateurs et de piles sont exclus ; ceux-ci ne doivent être ni ouverts, ni atterrir dans le corps, ni jetés au feu.

15. Nettoyage

Pour le nettoyage, veuillez utiliser un chiffon sec, propre et non pelucheux.

Si la lampe entre en contact avec de l'eau salée, retirez l'eau salée sans délai et dans son intégralité avec un chiffon de ce type.

Si la bague de sélection du "Fast Action Switch" ne pivote plus sans problème, retirez-la de la M17R, puis nettoyez la partie inférieure et le tube de la

lampe de toute saleté. Pour ce faire, retirez la tête de la lampe en dévissant le Power Modul (module de puissance). Retirez la bague en O noire en

caoutchouc qui se trouve au-dessus du filetage de la tête de la lampe avec précaution. Si vous appuyez fortement sur le bouton de commande, vous

pourrez retirer la bague de sélection en direction du filetage, via le bouton de commande. Veillez alors à ce que la petite bille à ressort et le boîtier ne

se perdent pas au-dessus du bouton de commande.

Les deux surfaces peuvent alors être nettoyées et les pièces réassemblées dans l'ordre inverse des étapes.

Si la lentille de réflexion se détache dans la tête de la lampe ou, par ex., présente des saletés sur le côté interne, veuillez procéder comme suit :

Dévissez la partie la plus en avant de la M17R présentant 12 points de perçage suggérés sur le contour. Une bague en plastique y fixe la lentille de

réflexion et peut être serrée et/ou extraite par dévissage pour être nettoyée. Si besoin, vous pouvez ensuite nettoyer la lentille de réflexion avec un

chiffon sec, propre et non pelucheux. Ensuite, réassemblez le tout dans l'ordre inverse des étapes.

16. Accessoires

La M17R est livrée dans un coffret à coque dure avec les accessoires suivants :

1 x Floating Charge System

Pro

- Fiche

- Chargeur avec rallonge (input : 100 V à 240 V / 50 Hz à 60 Hz)

- Prise de charge magnétique (Magnetic Charger) avec câble et éclairage de position bleu en tant que

connexion entre le chargeur et la M17R

- Support de charge - pour la fixation des composants de chargement, par ex. au mur

1 x mode d'emploi

1 x Intelligent Clip (clip de ceinture) pour la fixation de la M17R, par ex. à des ceintures jusqu'à 60 mm de largeur

D'autres accessoires sont prévus pour la M17R, par ex. Roll Protection (protection anti-déplacement), Filter Set (filtre de couleurs), Signal Cone (embout

de signalisation), accumulateurs de rechange, Floating Charge System

Pro

, Car Charger (chargeur de voiture), etc... Sur notre site Web, vous pouvez

vous informer au sujet de ces accessoires venant compléter le contenu de la livraison.

17. Important

Les petites pièces ou les piles contenues ne doivent pas être avalées ! Ces articles ou ces pièces (piles incluses) doivent être tenus hors de la portée

des enfants.

Pour des raisons de sécurité et d'autorisation (CE), ce produit ne doit pas être transformé/modifié. Cet article doit être uniquement utilisé en tant que

lampe de poche. Si la M17R est utilisée au-delà du cadre pour lequel elle est prévue ou de manière non conforme, elle peut être endommagée :

une utilisation sans risque (feu, court-circuit, électrocution, etc...) n'est alors plus garantie. Plus aucune responsabilité n'est engagée dans le cas de

dommages corporels et matériels ; la garantie du fabricant s'annule également.

La plage de températures dans laquelle la M17R peut être utilisée est située entre -20 °C et +50 °C. Assurez-vous donc que la M17R n'est pas

exposée à des températures extrêmes, des chocs violents, des atmosphères, des solvants et/ou des vapeurs explosifs.

Même une lumière solaire directe prolongée et une forte humidité / concentration d'eau doivent être évitées.

Toute modification, réparation ou maintenance dépassant les indications spécifiées dans les documents joints à cet article doit être réalisée par du

personnel qualifié autorisé, uniquement.

Si vous vous êtes assuré que l'article est rechargé et correctement vissé/fermé, mais qu'un fonctionnement normal et sûr n'est toujours pas possible

ou que le produit présente des dommages, mettez le produit hors service et ne l'utilisez plus. Dans ce cas, adressez-vous à votre interlocuteur

compétent dans le cadre de la garantie.

18. Consignes de sécurité

• Cet article n'est pas un jouet.

• En raison de la présence de petites pièces pouvant être avalées, il n'est pas adapté aux enfants âgés de moins de 5 ans.

• Cet article ne doit pas être employé pour examiner les yeux (par ex. pour le test de la pupille).

• Lors de l'utilisation, évitez toute accumulation de chaleur, par ex. en couvrant l'article.

• Si l'article ne fonctionne pas, vérifiez tout d'abord que ce dysfonctionnement n'est pas dû à un accumulateur vide ou au fait que le manche et la tête

de la lampe ne sont pas vissés correctement entre eux.

• En cas d’utilisation sur la voie publique, respectez les dispositions légales en vigueur.

• En raison de la présence d'aimants permanents dans la bague de sélection du "Fast Action Switch" et la prise de charge magnétique du Floating

Charge System

Pro

, ces deux pièces devraient être tenues à une distance suffisante par rapport à un pacemaker ou à des supports de stockage

magnétiques, par exemple.

Du fait du rayonnement optique, le risque le plus contraignant de cet article réside dans le danger de la lumière bleue (400 nm à 780 nm). Les valeurs

limites d'un risque thermique sont largement respectées.

Pour l'observateur, le risque dépend de l'utilisation et/ou de l'installation de l'article. Aucun risque optique n'existe cependant tant qu'un réflexe de

détournement des yeux limite la durée d'exposition et que les consignes de ce mode d'emploi sont respectées.

Un réflexe de détournement des yeux est provoqué par une exposition. Il renferme toutes les réactions naturelles protégeant l'œil d'un risque lié à un

rayonnement optique. Il s'agit ici surtout de réactions volontaires, comme les mouvements des yeux ou de la tête (par ex. détourner).

Lors de l'utilisation de cet article, il faut surtout prendre en compte que les réflexes de détournement des yeux des personnes ciblées peuvent être

affaiblis, voire empêchés par les médicaments, les drogues ou les maladies.

L'utilisation non conforme de cet article à l'effet éblouissant peut provoquer des dommages réversibles, à savoir des contraintes temporaires de

l'acuité visuelle (éblouissement physiologique) ou des images consécutives et/ou une sensation de dérangement, comme un malaise et une fatigue

(éblouissement psychologique). Le degré et la durée de décroissance des dérangements temporaires dépendent largement de la différence de

luminosité entre la source de l'éclairage éblouissant et l'environnement. Les personnes photosensibles, en particulier, doivent consulter un médecin

spécialiste avant d'utiliser cet article.

En principe, les sources de lumière intensives possèdent un potentiel de dangerosité secondaire élevé du fait de leur effet éblouissant. Comme dans

le cas où l'on regarde d'autres sources lumineuses claires (par ex. phares de voitures), une acuité visuelle temporairement réduite et des images

consécutives peuvent provoquer des irritations, des troubles, des nuisances, voire des accidents, en fonction de la situation.

Ces consignes sont valables pour l'utilisation d'un seul article. Si plusieurs articles émetteurs de lumière de type similaire ou différent sont utilisés

ensemble, l'intensité du rayonnement optique peut augmenter.

Toute fixation prolongée de la source de rayonnement de l'article par l'utilisateur ou d'autres personnes, avec et sans instruments focalisant, est à

éviter ! Dans ce genre de cas, il faut fermer volontairement les yeux et bouger la tête hors du faisceau lumineux.

En cas d'utilisation professionnelle ou en cas d'utilisation dans des endroits publics, il faut, selon les cas, informer l'utilisateur de la totalité des lois et

règlements à respecter.

Règles importantes de comportement :

• Ne pas orienter directement le faisceau lumineux vers les yeux de personnes.

• L'utilisateur ou d'autres personnes ne doivent pas regarder directement le faisceau.

• Si le rayonnement optique atteint l'œil, fermer volontairement les yeux et bouger la tête hors de la zone du faisceau.

• Ce mode d'emploi et ces consignes doivent être conservés et remis lors de la transmission de l'article.

• Il est interdit de regarder la lumière directement émise par cet article.

Onnittelemme laatutuotteen hankinnasta!

Käyttöohjeet opastavat sinua uuden laitteen käytössä. Lue kaikki laitteen mukana tulevat ohjeet ennen ensimmäistä käyttökertaa. Säilytä ohjeita

huolellisesti ja luovuta ne laitteen mukana seuraavalle omistajalle. Näin varmistetaan, että uusi käyttäjä oppii käyttämään tuotteen kaikkia toimintoja

mahdollisimman helposti ja nopeasti.

Noudata varoituksia ja turvaohjeita. Hävitä pakkausmateriaalit asianmukaisesti.

Tuote

LED LENSER

8317-R Led Lenser M17R

Käyttöohjeen versio:

1.0

1. Akkusarja:

1 × akkumoduuli (valaisinrunko, jossa on "Safety Ytrion Cell" -akkuyksikkö); muiden varaavien paristojen tai akkujen käyttö on kiellettyä.

2. Sytyttäminen/sammuttaminen

M17R-valaisimen etuosassa, sen leveässä päässä on pikakytkimen valintarengas, jonka syvennyksessä on kytkinpainike. Pikakytkimellä voidaan

nopeasti valita ja käyttää eri valo-ohjelmia ja -toimintoja (katso kohtaa 7). Kun pikakytkimen valintarengasta pyöritetään, syvennyksessä olevan

kytkinpainikkeen asento muuttuu. Asentoa säätämällä kytkinpainike napsahtaa viiteen eri asetusasentoon. Jokainen asento vastaa erillistä valo-

ohjelmaa (katso kohtaa 7).

Kun kytkinpainike on vasemmassa ääriasennossa (valintarenkaan lukkosymboli-asento), ( – Lock Function) M17R ei kytkeydy käyttöön tahattomasti.

Muissa asennoissa valaisin voidaan kytkeä päälle ja käyttää kaikkia toimintoja.

Kytkinpainiketta voidaan käyttää kolmella eri tavalla:

a) Kytkentä

Paina kytkinpainiketta vastinkohdan yli niin pitkälle, että se napsahtaa paikalleen. Tällöin kuuluu vaimea klik-ääni.

b) Lyhyt painallus

Napauta kytkinpainiketta lyhyesti äläkä paina sitä yhtä syvään kuin kohdassa a). Kytkin ei painu alas, napsahdusta ei kuulu, ja kytkin jää

vapautettaessa perusasentoon.

c) Pitkä painallus

Paina kytkinpainiketta kevyesti mutta pidempään kuin kohdassa b).

Älä paina painiketta yhtä syvään kuin kohdassa a). Kytkin ei painu alas, napsahdusta ei kuulu, ja kytkin jää vapautettaessa perusasentoon.

Kytkinpainiketta pitää painaa pidempään mm. asetusten tekemistä varten (katso kohtaa 7 ja 8).

Edellinen kuvaus koskee M17R-valaisimen etuosassa olevan pikakytkimen kytkinpainiketta. Huomaa, että tämä kytkin ei ole sama kuin valaisimen

päässä oleva kahden latauskoskettimien muodostama kytkinpainike (katso kohtaa 10).

3. Valokeilan kohdistus

M17R-valaisimessa on helppokäyttöinen valokeilan kohdistuksen pikasäätö (Speed Focus). Pidä valaisimen keskiosasta lujasti kiinni toisella kädellä ja

työnnä heijastinlinssin sisältävää lamppuosaa eteenpäin tai vedä sitä taaksepäin. Näin voit säätää valokeilaa portaattomasti käyttötarpeen mukaan.

4. Pikalukitus

Haluttu valokeilan kohdistus voidaan lukita ns. pikalukitustoiminnolla. Lukitus estää odottamattoman kohdistusasetuksen muuttumisen. Käännä

lamppuosaa (rungosta nähden) vasemmalle "Lock" -merkinnän suuntaan. Voit ottaa portaattoman kohdistussäädön (katso kohtaa 3) uudelleen

käyttöön vapauttamalla lukitusasennon: käännä lamppuosaa vastakkaiseen suuntaan "Unlock"-merkinnän suuntaan.

5. SLT-valaisintekniikka (Smart Light Technology)

M17R-valaisimessa hyödynnetään kehittämäämme SLT-valaisintekniikkaa. Ledien valotehoa säädellään mikroprosessorilla, joka ohjaa valo-ohjelmia ja

-toimintoja. Valaisimen helppokäyttöisyys perustuu siihen, että pikakytkimen valintarenkaan lisäksi siinä on ainoastaan yksi käyttökytkin. Valaisimessa

on monipuoliset valovoiman ja -keilan säätömahdollisuudet. Siinä on kaksi energianhallintatilaa, neljä valo-ohjelmaa ja lukuisia valotoimintoja. Valaisin

kytketään päälle/pois etuosan kytkimellä, jolla myös valitaan eri valotoimintoja. Kytkintä voidaan käyttää kolmella eri tavalla (katso kohtaa 2).

Sisäinen ohjausyksikkö säätelee M17R-valaisimen kirkkautta.

6. Energianhallintatilat

Energianhallintatiloja on kaksi: säästötila ja tasatehotila. Niillä määritetään akkuenergian käyttötapa.

1. Energiansäästötila: SLT-valaisintekniikka ohjaa valotehoa. Valotehoa voi säätää ympäristön valon määrän mukaan valaisimen normaalikäyttötilassa.

Näin valaisimen käyttöaika on mahdollisimman pitkä.

2. Tasatehotila: Tässä energianhallintatilassa kaikkia valotoimintoja voi käyttää jatkuvasti ja vaihdella valotehon määrää. Tämä on suositeltava

energianhallintatila, kun valon tehotaso on tärkeämpi kuin pitkä toiminta-aika.

Energianhallintatilan vaihtaminen

Energianhallintatilaa voidaan vaihtaa, kun valaisin on sammutettuna ja pikakytkimen painike toisessa asennossa ( ).

Jos napautat lamppuosassa olevaa kytkintä 8 kertaa ja kytket valaisimen tämän jälkeen johonkin käyttötilaan, valotehon tulisi kasvaa voimakkaasti ja

laskea tämän jälkeen nollaan. M17R on tällöin energiansäästötilassa. Jos M17R-valaisimen valoteho jää määrätylle tasolle noin 2 sekunniksi äkillisen

tehonnousun jälkeen ja putoaa tämän jälkeen nollaan, M17R on tasatehotilassa.

Tätä menettelytapaa noudattamalla voidaan vaihtaa energianhallintatilasta toiseen. M17R-valaisimen energianhallintatilalla ei ole erillistä

ilmaisinta. Energianhallintatilan voi määrittää ainoastaan edellä kuvatun menettelyn mukaisesti. Jos M17R ei menettelyn jälkeen ole halutussa

energianhallintatilassa, toista menettely.

7. Valo-ohjelmat ja -toiminnot

Lamppuosan vieressä olevaa mustaa valintarengasta (jossa on 5 merkintää) kiertämällä voit valita jonkin 5 asennosta ja ottaa sen käyttöön

kytkinpainikkeella (katso kohtaa 2). Nämä 5 asentoa vastaavat valo-ohjelmia tai -toimintoja. Pikakytkimen valintarenkaan kestomagneetit lähettävät

kierrettävän renkaan asentotiedon lamppukotelossa olevalle mikropiirille.

7.1 Lukitustoiminto

Ensimmäisenä vasemmalla olevassa asennossa (kun valintarengasta on ensin käännetty mahdollisimman paljon oikealle ääriasentoon), M17R-

valaisinta ei voida kytkeä päälle tarkoituksella tai tahattomasti. Lukitustoimintoa kannattaa käyttää valaisinta kuljetettaessa. Toiminto estää M17R-

valaisimen tahattoman syttymisen.

7.2 Matalan valotehon ohjelma (Low)

Matalan valotehon ohjelma otetaan käyttöön kiertämällä valintarenkaan pikakytkimen painike toiseen asentoon. Tämä laskee valaisimen valotehoa ja

kytkee puolitehotoiminnon käyttöön. Napauttamalla painiketta lyhyesti ja vapauttamalla sen voit vaihtaa puolitehotoiminnon täystehotoimintoon. Jos

napautat painiketta vielä kerran, voit vaihdella puoliteho- ja täysteho-toimintojen välillä. Seuraava kytkentätoimenpide sammuttaa lampun.

Kun M17R-valaisin on sammutettu, voit esim. antaa SOS-hätämerkin tai muita morseaakkosia painamalla painiketta eripituisissa jaksoissa matalalla

valoteholla.

7.3 Täyden valotehon ohjelma (Action)

Valintarenkaan kolmannessa asennossa täysi valoteho on välittömästi käytössä.

Suomi

Painikkeen napautuksilla voidaan morsettaa (esim. SOS-hätämerkki) täydellä valoteholla.

Kytkennän jälkeen valoteho on tasainen. Painikkeen lyhyellä napautuksella voit kytkeä valotehon täydeltä teholta himmennintoiminnolle.

Kun olet kytkenyt valaisimen himmennintoiminnon napauttamalla, voit pitää painiketta pidempään painettuna (pitkä painallus), jolloin M17R-valaisimen

valoteho vaihtuu hitaasti matalalta teholta täydelle teholle. Valaisimen valoteho jää sille tehotasolle, jolla vapautat kytkimen. Tämä valotehon asetus

jää voimaan himmennintoiminnolle, kun sammutat valaisimen. Himmennintoiminto poistuu muistista ainoastaan silloin, kun akkumoduuli (Safety Ytrion

Cell -akkukotelo) irrotetaan lamppuosasta (katso myös nollaustoimintoa kohdassa 9). Asetusta voi muuttaa edellä kuvatulla tavalla.

Seuraava painallus sammuttaa valaisimen.

7.4 Merkkivalo-ohjelma (Signal)

Valintarenkaan neljännessä asennossa voit kytkintä napauttamalla kytkeä SOS-hätämerkkitoiminnon (3 lyhyttä, 3 pitkää, 3 lyhyttä välähdystä)

välittömästi käyttöön.

Jos painat kytkintä kytkennän jälkeen, vilkkuvalotoiminto (jatkuva hidas vilkkuminen) aktivoituu. Jos napautat kytkintä uudelleen, jaksottainen

vilkkuvalotoiminto aktivoituu (2 vilkkuvalon jaksoissa, joiden välillä on lyhyt tauko)

Seuraava painallus sammuttaa valaisimen.

7.5 Itsepuolustusohjelma (Defence)

Itsepuolustusohjelman kytkentäasento on valintarenkaan oikeassa päässä: se valitaan kiertämällä valintarengas vasempaan ääriasentoon.

Kytkennän jälkeen strobotoiminto tulee käyttöön. Strobo- ja normaalitilaa voidaan vaihdella painikkeen napautuksella.

Seuraava painallus sammuttaa valaisimen.

Valotoiminnot vaihtuvat samassa järjestyksessä kuin valo-ohjelmissa 2, 3 ja 4. Esimerkiksi valo-ohjelman 5 täystehotoiminto vaihtuu yhdellä

napautuksella strobovalotoiminnoksi. Jokainen napautus vaihtaa valotoimintoa.

M17R-valaisimen valotoiminto tallentuu valaisimen muistiin, kun valotoimintoa (2, 3, 4 tai 5) vaihdetaan kiertämällä pikakytkimen valintarengasta. Kun

M17R-valaisimen valotoimintoa vaihdetaan, käyttöön otettu toiminto palautuu muistista (esim. merkkivalo-ohjelman SOS-hätämerkkitoiminto).

8. Hätäkäyttötila/hätävalaistustoiminto

Kun M17R-valaisin on kytketty hätäkäyttötilaan, sen hätävalaistustoiminto on käytössä. Hätäkäyttötila otetaan käyttöön kytkemällä M17R

latauslaitteeseen (latauslaitteen sininen latausvalo syttyy, katso kohtaa 10). Tässä tilassa valaisin kytkeytyy päälle automaattisesti, jos virtalähteen

virransyöttö katkeaa. M17R voidaan sijoittaa siten, että se osoittaa hätäulostietä. Päälle kytkeytynyt valaisin löytyy myös helposti hätätilanteessa. Jos

toiminto on käytössä, M17R syttyy automaattisesti, vaikka valaisin irrotettaisiin latauslaitteesta ja lataus keskeytyisi. Tätä toimintoa voidaan käyttää,

kun tarvitaan jatkuvassa käyttövalmiudessa olevaa valaisinta.

Valaisin kytketään hätäkäyttötilaan asettamalla pikakytkin täyden valotehon ohjelman asentoon ja pitämällä painiketta alhaalla n. 10 sekunnin ajan.

M17R valaisee normaalisti näiden 10 sekunnin ajan ja alkaa sitten vilkkua minkä jälkeen valaisin sammuu. Jos se vilkkuu 4 kertaa, valaisin on

hätäkäyttötilassa. Jos valo vilkkuu vain kahdesti, hätäkäyttötila on poistettu käytöstä. Jos toimenpide tehdään uudelleen, aktiivinen käyttötila vaihtuu

käytönestotilaan, minkä osoituksena valo vilkkuu vastaavasti.

9. Nollaustoiminto

M17R-valaisimen muisti nollataan kiertämällä akkumoduuli (Safety Ytrion Cell -akkuyksikkö) kokonaan irti ja kiinnittämällä se hetken kuluttua takaisin

paikalleen. Tietyt toiminnot nollautuvat tällä menetelmällä.

- Energianhallintatilan energiansäästötila on käytössä (katso kohtaa 6).

- Hätäkäyttötila (katso kohtaa 8) on käytössä.

- Himmennintoiminto (katso kohtaa 7.3) on asetettu alimmalle valoteholle.

10. Lataaminen

Akkumoduuli (valaisinrunko ilman lamppuosaa) sisältää Safety Ytrion Cell -akkuyksikön.

M17R-valaisinta saa ladata ainoastaan kuivassa tilassa.

Kytke valaisimen latauslaitteen virtapistoke (tulojännite: 100–240 V / 50–60 Hz) pistorasiaan. Kytke tämän jälkeen latauslaitteen johdin magneettilaturin

latausliittimeen, jonka sininen valo alkaa vilkkua. Tämän jälkeen voit kytkeä M17R-valaisimen pään latausnastat magneettilaturin latausliittimeen. Kun

valaisin on kytketty oikein, latausmerkkivalo vilkkuu punaisena (katso kohtaa 11) ja lataus alkaa. Akkumoduuli (valaisinrunko, jossa on Safety Ytrion

Cell -akkuyksikkö) voidaan ladata myös lamppuosa irrotettuna.

Katso lisätietoja latausmerkkivaloista seuraavasta kohdasta (katso kohtaa 11).

Huomaa:

Varmista, etteivät latauskoskettimet joudu oikosulkuun. Latauskoskettimet eivät saa joutua kosketuksiin sähköä johtavan nesteen tai

metalliesineen kanssa.

Magneettilaturin latausliitin voidaan myös työntää laitetoimituksessa tulleen lataustelineen latauspesään. Lukitse se paikalleen vastapäivään

pyörittämällä, kunnes salpa lukkiutuu paikalleen. Lukitus avautuu, kun latauspesää kierretään päinvastaiseen suuntaan. Latausteline voidaan

kiinnittää seinään kiinnitystapeilla (eivät kuulu toimitukseen) siten, että magneettilaturin latausliittimen sininen valo näyttää alaspäin. Käytä riittävästi

kiinnitystappeja (vähintään 4 kpl) seinämateriaalin mukaan.

Hätäkäyttötilan/hätävalaistustoiminnon (katso kohtaa 8) käyttö ratkaisee M17R-valaisimen asennussuunnan: hätäkäyttötilassa käytettävä valaisin

asennetaan siten, että sen valokeila osoittaa ylöspäin virtakatkoksen aikana. M17R-valaisimen lataustelineen toisella puolella on 2 kumisen

puristusrullan ja -levyn muodostama kiinnitysjärjestelmä, joka kiinnittää valaisimen tiukasti paikalleen lataustelineeseen. Kiinnitystapa on suositeltava,

jos valaisin altistuu lataustelineessä liikevoimille. Latausteline voidaan asentaa autoon kiinteästi.

M17R voidaan myös ladata lisälaitteena saatavalla autolaturilla, joka kytketään ajoneuvon tupakansytytin- tai lisävarusteliitäntään. Lisävarusteet

käyttävät automaattisesti oikeata tulojännitettä (12 V - 24 V).

11 Latauksen osoitus

M17R-valaisimen rungon päässä on kapea rengas, jonka väriosoitus ilmaisee akun varaustilan.

Punainen (palaa yhtäjaksoisesti): lataus käynnissä.

Vihreä (palaa yhtäjaksoisesti): lataus päättynyt, M17R-valaisimen koko akkukapasiteetti on käytössä. Jos valaisimen akkuvaraus on purkautunut

kokonaan, sen varaaminen täyteen kestää 2–3 tuntia.

Ei valoa: mahdollinen syy on Floating Charge System

Pro

-latausjärjestelmän virransyötön ongelma (esim. väärä jännite). Myös kytkentäongelma voi

olla syynä. Tarkista, onko M17R-valaisimen päässä olevien latausnastojen ja magneettilaturin latausliittimen välissä jokin (magneettinen) esine tai

likaa, joka estää kytkennän. Poista tämä tarvittaessa. Korjaa tarvittaessa myös M17R-valaisimen asentoa latausliittimessä. Jos latauksen osoitus ei

syty, vaikka laitteen virransyöttö on riittävä, kytke M17R-valaisimen muuntaja tai auton lisävarustelaturi irti virransyötöstä ja ota yhteyttä jälleenmyyjään.

12. Varaustilan 360° osoitus

Varaustilan 360° osoitus muodostuu 10 sinisestä valoelementistä M17R-valaisimen rungon päässä olevan kahden latauskoskettimen ympärillä.

Käytön aikana valoelementit sammuvat yksitellen. Kun akkumoduulin varaus on lähes purkautunut, viimeinen valoelementti muuttuu punaiseksi.

Kun latauskoskettimia painetaan, syttyvien valoelementtien määrästä voidaan päätellä seuraavaa:

1.) Akkuvarauksen osoitus

Jos latauskoskettimia painetaan M17R-valaisimen ollessa sammutettuna, valoelementit osoittavat akun varaustilan. Jos kaikki 10 valoelementtiä

syttyvät hetkeksi sinisinä, M17R:n akut on varattu täyteen.

2.) Käyttöajan osoitus

Jos latauskoskettimia painetaan M17R-valaisimen valotoiminnon aikana, valoelementit osoittavat jäljellä olevan käyttöajan käytössä olevan

valotoiminnon mukaan.

Jäljellä olevan käyttöaika voidaan näyttää hetkellisesti napauttamalla pikakytkintä, vaikka 360° varaustilan osoitus ei olisikaan aktivoituna.

13. Akun varaaminen

Lataa akut ennen kuin niiden varaus tyhjenee kokonaan. Jos akkumoduulissa on toimintahäiriöitä, se pitää vaihtaa. Ennen akkujen vaihtoa valaisin

pitää sammuttaa ja kiertää pikakytkimen toisella puolella oleva osa irti. Tämä toimenpide irrottaa lamppuosan akkumoduulista (valaisinrungosta, joka

sisältää Safety Ytrion Cell -akkuyksikön). Poista akkumoduuli käytöstä kohdan 14 mukaisesti.

Kiinnitä uusi akkumoduuli lamppuosaan kiertämällä se tiukasti paikalleen. Uuden valaisinrungon ja Safety Ytrion Cell -akkuyksikön (akkumoduulin)

välisen kytkentäjärjestelmän ja kiinteän liitännän ansiosta akkunapoja ei voi kytkeä väärinpäin.

14. Ladattavat akut

Tässä valaisimessa saa käyttää ainoastaan LED LENSER -akkumoduuliin (Safety Ytrion Cell -akkuyksikkö + valaisinrunko) sopivia akkuja.

Akkumoduuli on suunniteltu valaisimen parasta käyttöturvallisuutta ja -tehoa silmälläpitäen.

Kun olet irrottanut käytetyn akkumoduulin lamppuosasta kohdassa 13 kuvatulla tavalla, kierrä valaisinrungon takaosa irti latausmerkkivalon kohdalta.

Safety Ytrion Cell -akkuyksikön piirilevyn suojaus on tällöin nähtävissä. Kapea muovirengas pitää piirilevyn suojausta paikallaan valaisinrungon sisällä.

Tämä muovirengas pitää kiertää auki valaisinrungon sisällä, jos haluat irrottaa Safety Ytrion Cell -akkuyksikön valaisinrungosta. Kierrä muovirengasta

siten, että lovet siirtyvät renkaan vastakkaisille puolille (180° päähän toisistaan). Varmista, etteivät Safety Ytrion Cell -akkuyksikön koskettimet joudu

oikosulkuun. Safety Ytrion Cell -akkuyksikkö on nyt helppoa irrottaa ja poistaa käytöstä paikallisten määräysten mukaisesti. Valaisinrunko voidaan

hävittää talousjätteiden mukana.

Akkumoduuli (valaisinrunko, jossa on Safety Ytrion Cell -akkuyksikkö) voidaan vaihtaa, mutta akkumoduulin sisäistä Safety Ytrion Cell -akkuyksikköä

ei voida vaihtaa. Irrotettua Safety Ytrion Cell -akkuyksikköä ei saa ladata, eikä akkumoduulissa saa käyttää muita paristoja eikä akkuja. Akkumoduulin

saa avata ainoastaan kerran Safety Ytrion Cell -akkuyksikön ja valaisinrungon käytöstä poistoa varten. Jos tätä määräystä rikotaan, valmistajan takuu

ei ole voimassa.

Kun litium-akut poistetaan käytöstä, niiden varauksen on oltava täysin purkautunut, ja käytöstäpoistossa on noudatettava teknisiä määräyksiä. Jos

hävitettävät litium-akut eivät ole tyhjiä, peitä akkunavat teipillä, jotta ne eivät joudu oikosulkuun.

Paristojen ja akkujen oikosulku täytyy estää, akkuja ei saa avata eikä polttaa, eivätkä ne saa joutua ihmisen elimistöön.

15. Puhdistaminen

Käytä puhdistuksessa kuivaa, nukkaamatonta liinaa.

Jos lampun päälle on roiskunut suolavettä, kuivaa se välittömästi.

Jos pikakytkimen valintarengas jumiutuu kierrettäessä, irrota se valaisimesta ja puhdista renkaan alapuoli ja lampun kierteet. Kierteiden

puhdistamiseksi irrota lamppuosa akkumoduulista. Irrota varovasti musta kuminen O-rengas lamppuosan kierreosan päästä. Kytkinrengas irtoaa

kytkinpainikkeen päältä kierteityksen suuntaan, kun painat kytkinpainiketta syvään. Varmista, ettei kytkinpainikkeen päällä oleva pienikokoinen

jousikuormitteinen kuula katoa.

Voit puhdistaa molemmat pinnat ja asentaa osat paikoilleen päinvastaisessa järjestyksessä.

Jos lamppuosan sisällä oleva heijastinlinssi on löystynyt tai jos lamppuosan sisäpuolella on likaa, voit korjata sen seuraavan ohjeen mukaani.

Irrota valaisimen päässä oleva osa, jossa on 12 reikää. Heijastinlinssi on kiinnitetty paikalleen muovirenkaalla, jota voidaan kiristää, tai se voidaan

irrottaa puhdistusta varten. Puhdista heijastinlinssi tarvittaessa kuivalla, nukkaamattomalla liinalla. Kokoa osat tämän jälkeen päinvastaisessa

järjestyksessä.

16. Toimitukseen kuuluvat osat

M17R toimitetaan säilytyskotelossa, jossa on seuraavat varusteet:

1 x Floating Charge System

Pro

latausjärjestelmä

- virtapistoke

- latauslaite ja -johdin (tulojännite: 100–240 V / 50–60 Hz)

- latausliitin (magneettilaturi), kaapeli ja sininen latausvalo, joka osoittaa

laturin ja M17R-valaisimen välisen kytkennän

- latausteline laturin osien kiinnittämiseksi esim. seinälle

1 x käyttöopas

1 x käyttöopasta täydentävä pikaopas

1 x kääntyvä vyöpidike (enintään 60 mm:n levyiseen vyöhön).

M17R-valaisimeen on saatavana runsaasti lisävarusteita (esim. pyörimisen estin, värisuodatin, merkkivalokartiot, vara-akut, Floating Charge System

Pro

-laturi, akkulaturit jne.).

Katso lisätietoja toimitusvarusteista ja lisävarusteista valmistajan internetsivustosta.

17. Varoitus:

Estä laitteen pienten osien tai akkujen nieleminen. Tuotetta ja sen osia (akut mukaan lukien) pitää säilyttää lasten ulottumattomissa.

Laitteen rakenteeseen ja/tai sen osiin ei saa tehdä muutoksia, jotka vaikuttavat käyttöturvallisuuteen tai CE-hyväksyntään. Laitetta saa käyttää

ainoastaan käsivalaisimena. Jos M17R-valaisinta käytetään johonkin muuhun tarkoitukseen tai jos sitä käytetään ohjeen vastaisesti, se voi vaurioitua,

eikä laitteen käyttöturvallisuutta voida taata (tulipalon, oikosulun tai sähköiskun vaara jne.). Tässä tapauksessa laitteen käyttöturvallisuutta henkilö- ja

esinevahinkojen varalta ei voida taata. Ohjeiden vastainen käyttö kumoaa myös valmistajan takuun.

M17R-valaisimen käyttölämpötila on -20–+50 C°. Varmista, että M17R-valaisinta ei käytetä erittäin kylmässä tai kuumassa lämpötilassa eikä

räjähdysalttiissa ympäristössä, eikä se saa altistua voimakkaalle tärinälle, liuottimille ja/tai höyrystyneille kemikaaleille. Vältä myös jatkuvaa säilytystä

suorassa auringonvalossa sekä altistumista kosteudelle ja/tai vedelle.

Ainoastaan valtuutettu huoltohenkilöstö saa tehdä muita kuin tuotteen mukana tulevassa dokumentaatiossa kuvattuja vaihto-, korjaus- ja huoltotöitä.

Jos laite on normaalissa varaustilassa ja sen kotelo on täysin suljettu, mutta tuotteen käyttöturvallisuuden havaitaan heikentyneen tai siinä havaitaan

vaurioita, laite pitää tehdä käyttökelvottomaksi ja poistaa käytöstä. Ota takuuasioissa yhteyttä jälleenmyyjään.

18. Turvallisuusohjeet

• Laitetta ei saa antaa lasten käyttöön.

• Laitteessa on pieniä osia, joita lapset voivat vahingossa niellä, eikä laite saa jäädä alle 5-vuotiaiden ulottuville.

• Laitetta ei saa käyttää silmätutkimuksiin (esim. ns. pupillitestissä).

• Älä peitä laitetta, ettei se kuumene.

• Jos laite ei toimi oletetulla tavalla, tarkista ensin akkuvaraus. Tarkista myös, onko lamppuosa kierretty riittävän tiukasti kiinni valaisimen runkoon.

• Jos käytät laitetta paikassa, jossa on ajoneuvoliikennettä, noudata tätä koskevaa lainsäädäntöä.

• Koska pikakytkimen valintarenkaassa ja Floating Charge System

PRO

-magneettilaturin latausliittimessä käytetään kestomagneetteja, laiteen täytyy

olla riittävällä etäisyydellä esimerkiksi sydämentahdistimesta ja magneettisista tallennusvälineistä.

Suurin laitteen aiheuttama terveysriski aiheutuu optisesta säteilystä ja sinisestä aallonpituudesta (400–780 nm). Laite alittaa selkeästi

terveysvaarallisen lämpötilan kynnysarvot.

Näköaistin vaarantumisen mahdollisuuteen vaikuttaa laitteen asennustapa. Laite ei aiheuta vaaraa näköaistille, jos laitteen suositeltua altistusaikaa ei

ylitetä ja tämän käyttöohjeen tietoja noudatetaan.

Valolle altistuminen aiheuttaa suojautumisreaktion, millä tarkoitetaan reaktioita, jolla ihminen suojautuu valosäteilyn aiheuttamilta vaurioilta. Tämä

tarkoittaa tiedostamattomia ja tietoisia reaktioita (esim. silmien sulkeminen, poispäin kääntyminen).

Laitetta käytettäessä on tärkeää muistaa, että joidenkin henkilöiden kyky suojautua valolta voi olla heikentynyt esim. lääkkeiden tai sairauden vuoksi.

Tuotteen aiheuttama sokaisuefekti voi aiheuttaa väärinkäytettynä hetkellisiä näköhäiriöitä (sokaistumisen) tai jälkikuvia, tai se voi aiheuttaa

pahoinvointia tai väsymystä. Hetkellisen pahoinvoinnin voimakkuus riippuu ensisijaisesti ympäristön ja sokaisevan valolähteen valotehon määrän

erosta. Erityisesti valoherkkien ihmisten tulisi kysyä neuvoja lääkäriltä ennen laitteen käyttämistä.

Periaatteessa voimakkaiden valolähteiden toissijainen vaarapotentiaali on suuri niiden sokaisevan vaikutuksen vuoksi. Hetkellinen näköhäiriö ja

jälkikuvat, joita voi muodostua samalla tavoin kuin katsottaessa muihin kirkkaisiin valoihin (esim. auton ajovaloihin) voivat tilanteesta riippuen aiheuttaa

pahoinvointia, näön heikkenemistä ja jopa onnettomuuden.

Tämä tieto koskee yksittäisen tuotteen käyttöä. Jos useita samantyyppisiä valolähteitä käytetään samanaikaisesti, niiden häikäisyvoima voi olla

suurempi.

Käyttäjän ja muiden henkilöiden tulee periaatteessa välttää pitkäaikaista altistumista eikä esim. katsoa suoraan tätä (yksittäistä tai useampaa)

valolähdettä! Sen sijaan häikäistymistä pitää välttää sulkemalla silmät tai kääntämällä pää poispäin valolähteestä.

Jos tuote on kaupallisessa käytössä tai viranomaiskäytössä, käyttäjää pitää opastaa laitteen käyttöön voimassa olevan lainsäädännön mukaisesti.

Tärkeitä laitteen käyttöön liittyviä ohjeita:

• Älä suuntaa valoa koskaan suoraan silmiin.

• Käyttäjä tai muut henkilöt eivät saa katsoa suoraan valonlähteeseen.

• Jos valonsäde osuu silmiin, silmät pitää sulkea ja kääntää pää poispäin valonlähteestä.

• Laitteen käyttöopasta ja tätä tiedotetta pitää säilyttää huolellisesti, ja ne pitää luovuttaa laitteen mukana.

• Älä katso suoraan tämän laitteen tuottamaa valoa.

Suomi

Tack för att du har köpt en av våra produkter.

Den här bruksanvisningen ska hjälpa dig att bekanta dig med ditt nya inköp. Alla dokument som medföljer produkten måste läsas uppmärksamt innan

du använder produkten, hållas i bra skick och om produkten överförs till en tredje part måste dokumenten också lämnas över. Detta garanterar största

möjliga nytta av produkten och användaren får svar på frågor innan produkten används.

Följ framför allt alla varningar och säkerhetsinstruktioner och se till att du kasserar förpackningsmaterialet på ett korrekt sätt.

Produkt

LED LENSER

8317-R Led Lenser M17R

Version av bruksanvisningen: 1.0

1. Batterisats:

1 × Kraftmodul (skaft inklusive “Safety Ytrion Cell” batteripack); inga andra batterier eller ackumulatorer är tillåtna.

2. Sätta på och stänga av

I den främre delen av M17R, direkt bakom det breda huvudet, sitter väljarringen “Fast Action Switch” (snabbrytare) i spåret där omkopplingsknappen

är placerad. Namnet “Fast Action Switch” beskriver funktionen i detta omkopplingssystem för att snabbt välja och använda olika ljusprogram och

ljusfunktioner (se punkt 7). När du vrider väljarringen “Fast Action Switch” ändras omkopplingsknappens position i spåret. Positionen kan justeras så

att den klickar på plats i fem olika inställningar. Dessa positioner motsvarar de olika ljusprogrammen (se punkt 7).

I positionen längst till vänster om omkopplingsknappen, som är markerad på väljarringen av en låssymbol ( – Låsfunktion), skyddas M17R mot

oavsiktlig påslagning. I alla de andra positionerna kan ficklampan sättas på och olika ljusfunktioner kan användas.

Vad som är viktigt är att det finns tre sätt att använda omkopplingsknappen:

a) Omkoppling

Omkopplingsknappen trycks in förbi tryckpunkten, dvs. så djupt att knappen klickar på plats. En litet klickljud kan höras.

b) Kort tryckning

Tryck in omkopplingsknappen kort och inte så djupt som i a) ovan. I detta fall klickar inte omkopplingsknappen på plats, inget klickljud hörs och

omkopplingsknappen förblir i startpositionen när den släpps upp.

c) Förlängd tryckning

Tryck in omkopplingsknappen som under b), men något längre.

Inte heller här trycks knappen in lika hårt som under a). I detta fall klickar inte omkopplingsknappen på plats, inget klickljud hörs och

omkopplingsknappen förblir i startpositionen när den släpps upp.

Denna förlängda tryckning är nödvändig, t.ex. för att göra olika inställningar (se punkt 7 och 8).

Beskrivningarna ovan gäller omkopplingsknappen “Fast Action Switch” på den främre delen av M17R. Förväxla den inte med omkopplingsknappen (se

punkt 10), som består av de två koncentriska laddningskontakterna vid ficklampsänden.

3. Fokusera

Fokuseringen på M17R kan ställas in snabbt med hjälp av den s.k. Snabbfokuseringen. Håll stadigt i ficklampan i den räfflade mittsektionen med ena

handen och tryck det breda lamphuvudet, där reflektorlinsen sitter, med den andra handen, framåt eller bakåt. På så sätt kan du ställa in ljusstrålen

steglöst efter dina behov.

4. Snabblåsning

Om nödvändigt kan den önskade fokusinställningen låsas med hjälp av den s.k. Snabblåsningen. Detta förhindrar att fokusinställningen ändras av

misstag. Detta görs genom att vrida lamphuvudet åt vänster i förhållande till skaftet, dvs. i riktning mot symbolen “Lås” på lamphuvudet. För att frigöra

denna fasta inställning och än en gång tillåta den steglösa variabla fokusinställningen (se punkt 3), måste lamphuvudet vridas i motsatt riktning, dvs.

mot symbolen “Lås upp”.

5. Smart Light Technology (SLT)

M17R är utrustad med vår Smart Light Technology (SLT). Tack vare användningen av en mikroprocessor, kan ljuseffekten i LED-lampan regleras och

användaren kan använda olika ljusprogram och ljusfunktioner. Med hjälp av en enda knapp tillsammans med väljarringen “Fast Action Switch” var det

möjligt att utforma gränssnittet till att vara enkelt och användarvänligt. Ficklampan ger användaren ljus i olika intensiteter och på olika sätt. Det finns

därför två energilägen, fyra ljusprogram och ett antal ljusfunktioner tillgängliga. För att sätta på och stänga av ficklampan och för att välja de olika

ljusfunktionerna används knappen på dess främre del. Här används knappen på de tre sätten beskrivna ovan i punkt 2.

Ljusstyrkan i M17R övervakas av den inbyggda temperaturregleringsenheten.

6. Energilägen

Genom att välja ett av två energilägen (Energispar eller Konstant ström), kan du bestämma hur energin i ackumulatorn ska användas.

1. Energispar: Ljusflödet regleras med hjälp av den integrerade Smart Light Technology (SLT). Ljusstyrkan matchas mot verkliga förhållanden som

uppstår under normal användning av lampan, för att på så sätt ge en längre lystid.

2. Konstant ström: Detta energiläge tillåter kontinuerlig användning av alla ljusfunktioner med ett mer eller mindre konstant ljusflöde. Detta energiläge

är att föredra när en hög ljusstyrka är viktigare än en lång lystid.

Ändra energiläge

För att ändra energiläge måste lampan vara avstängd och omkopplingsknappen måste vara i den andra positionen ( ) på “Fast Action Switch”.

Om du trycker lätt på omkopplingsknappen på lamphuvudet åtta gånger, följt av en omkoppling, ökar ljusstyrkan stötvis för att senare minska gradvis

till noll. Nu är M17R i energiläget 'Energispar'. Men om ljusstyrkan förblir konstant i cirka två sekunder efter den plötsliga ökningen, för att sedan

minska plötsligt till noll, befinner sig M17R hädanefter i energiläget 'Konstant ström'.

Med denna åtgärd kan du växla mellan de två energilägena. Det är inte möjligt att avgöra i vilket energiläge M17R är. För att ta reda på detta måste du

utföra åtgärden. Om M17R hädanefter inte befinner sig i önskat energiläge, måste du upprepa åtgärden.

7. Ljusprogram och ljusfunktioner

Såsom redan beskrivits i punkt 2, kan du, genom att vrida den svarta väljarringen (med fem markeringar) nedanför lamphuvudets avsmalnande

punkt, välja mellan fem olika positioner och aktivera dem med omkopplingsknappen. De fem positionerna motsvarar de olika ljusprogrammen samt

låsfunktionen. Tack vare de permanenta magneterna inbäddade i väljarringen “Fast action switch” glider ringen över lamphuset när det vrids, och

säkerställer därmed en kontaktlös överföring av valet till mikroprocessorn i lamphuset.

7.1 Låsfunktion

I den första positionen från vänster (väljarringen har vridits till höger till sitt stopp-läge), kan inte M17R sättas på, varken avsiktligt eller oavsiktligt.

Låsfunktionen är därför praktisk när M17R ska transporteras. Det kan också finnas situationer där M17R inte kan/får sättas på, inte ens oavsiktligt.

7.2 Ljusprogram Low

Om omkopplingsknappen “Fast Action Switch” befinner sig i väljarringens andra position, kan du använda ljusfunktionen Low Power (låg effekt) med

minskad ljusstyrka. Genom att trycka kort och sedan släppa upp knappen, kan du växla till ljusfunktionen Power med full ljusstyrka. Om du trycker på

den igen, kan du växla mellan ljusprogrammen Low Power och Power. Om du växlar en gång till stängs lampan av.

När M17R är avstängd kan man ändå trycka, t.ex. för att skicka Morse-signaler av olika längd med reducerad ljusstyrka.

Svenska

7.3 Ljusprogram Action

I väljarringens tredje position, kan ljusfunktionen Power (full ljusstyrka) omedelbart användas med hjälp av omkoppling eller tryckning. Precis som med

Ljusprogram Low är det möjligt att med tryckning sända Morse-kod, men med full ljusstyrka i detta fall.

Vid omkoppling sätts ljusfunktionen Power på och genom en lätt tryckning är det möjligt att välja mellan ljusfunktionerna Power och Dim.

Vid växling till ‘Dim’ med tryckning, börjar M17R, om omkopplingsknappen förblir intryckt under en längre tid (förlängd tryckning) sakta att ändra

ljusstyrkan mellan låg ljusstyrka och full ljusstyrka. När du släpper upp knappen, fortsätter M17R att lysa med vald ljusstyrka. Denna ljusstyrkenivå

sparas, dvs. förblir inställd för ljusfunktionen Dim när M17R stängs av. Ljusstyrkan i ljusfunktionen Dim försvinner endast eller ändras om Kraftmodulen

(skaft med “Security Ytrion Cell” batteripaket”) skruvas ur vid huvudet (se även Återställningsfunktionen under punkt 9). Detta ändras naturligtvis också

om användaren ändrar detta särskilt såsom beskrivs ovan.

Om du växlar en gång till stängs lampan av.

7.4 Ljusprogram Signal

I den fjärde positionen, genom omkoppling eller tryckning, kan ljusfunktionen SOS (3 korta, följt av 3 långa och sedan 3 korta blinkningar igen)

användas direkt.

Om knappen trycks in efter en omkoppling, aktiveras ljusfunktionen Blink (långsam, konstant blinkning). Tryck en gång till för att få ljusfunktionen

Signal Blink (2x blinkningar med korta intervaller)

Om du växlar en gång till stängs lampan av.

7.5 Ljusprogram Defence

Ljusläget Defence sitter längst till höger på väljarringen; du väljer detta genom att vrida väljarringen helt åt vänster till sitt stopp-läge.

Vid omkoppling sätts lampfunktionen Strobe på och med en kort tryckning är det möjligt att växla mellan Strobe och Power.

Om du växlar en gång till stängs lampan av.

Här går det också att vrida på ljusfunktionerna, som med lamplägena 2, 3 och 4. Detta innebär, med exempelvis ljusprogram 5, att efter ljusfunktionen

Power leder ytterligare en tryckning till ljusfunktionen Defence. Du kommer inte till en återvändsgränd när du trycker; det är en konstant cirkelserie av

valda ljusfunktioner.

När M17R lyser i en av ljusfunktionerna (2, 3, 4 eller 5), lyser den även efter växlingen (genom att vrida väljarringen “Fast Action Switch”) mellan

dessa fyra ljusfunktioner. Efter en sådan växling får M17R den ljusfunktion som den hade när den sattes på direkt (t.ex. med ljusprogrammet Signal,

Ljusfunktionen SOS).

8. Nödläge / Nödljusfunktion

När Nödläget är aktiverat, har M17R en nödljusfunktion. För detta ändamål måste läget aktiveras och M17R måste anslutas till laddaren (positionsljus

vid laddaren lyser blå, se punkt 10). I detta fall sätts ficklampan på automatiskt när strömmen till laddaren bryts. Om den positioneras rätt kan M17R,

när den lyser, underlätta att snabbt hitta en räddningsväg vid en nödsituation, eller så kan lampan snabbt hittas och plockas upp, redan påslagen. När

denna funktion är aktiverad, lyser M17R automatiskt även om laddningsprocessen avbryts genom att M17R tas bort. Funktionen kan därför också

användas när M17R måste vara redo för omedelbar användning.

För att ställa in Nödläget, ställer du in “Fast Action Switch” till ljusprogram Action och trycker lite längre i cirka 10 sekunder. M17R lyser under dessa

10 sekunder och börjar sedan blinka efter det stängs lampan av.. Efter fyra blinkningar är Nödläget aktiverat; om den blinkar två gånger är Nödläget

avaktiverat. Om denna åtgärd utförs igen, växlar inställningen mellan aktiverad och avaktiverad och signalerar detta med en motsvarande blinkning.

9. Återställningsfunktion

Om kraftmodulen (skaft med “Safety Ytrion Cell” batteripaket) skruvas ur helt vid huvudet och de två delarna skruvas ihop igen efter en kort stund, har

du “återställt” M17R. Du har därmed återställt några funktioner:

- Energiläge, Energispar är aktiverat (se punkt 6).

- Nödläge (se punkt 8) är aktiverat.

- Ljusfunktionen Dim (se punkt 7.3) ställs in till den allra lägsta ljusstyrkan.

10. Laddning

Kraftmodulen (skaft utan lamphuvud) innehåller “Safety Ytrion Cell” batteripaket, ackumulatorn.

M17R får endast laddas på en torr plats.

Vid laddning ansluter du nätkontakten på den ena sidan till den medföljande laddaren (Strömförsörjning: 100 V till 240 V / 50 Hz till 60 Hz) och på den

andra sidan till ett eluttag. Anslut sedan laddarens förlängningskabel till kabeln på det magnetiska laddningsuttaget, vars blå positionsljus börjar lysa.

Du kan nu ansluta de koncentriska laddningskontakterna vid änden på M17R till det magnetiska laddningsuttaget. När lampan har anslutits korrekt,

lyser laddningsdisplayen röd (se punkt 11) och laddningen påbörjas. Kraftmodulen (skaft med “Safety Ytrion Cell” batteripack) med det urskruvade

lamphuvudet kan också laddas.

Se följande avsnitt om laddningsindikatorer (punkt 11) för mer information.

Obs!

– Se till att det inte blir kortslutning vid laddningskontakterna. Laddningskontakterna får inte vidröras med fuktiga föremål eller metallföremål.

Det magnetiska laddningsuttaget kan också sättas in i den cylindriska delen på laddningshållaren (medföljer), och sedan låsas på plats genom att

vrida några gånger i moturs riktning som en bajonettlåsning. Låset frigörs genom att vrida i motsatt riktning. Hållaren sätts fast på väggen med plugg

(medföljer inte) på ett sådant sätt att den blåa positionslampan på den magnetiska laddningsuttaget, till exempel, lyser nedåt. Använd ett tillräckligt

antal (minst fyra st.) pluggar av lämpligt utförande, beroende på väggens material.

Den beskrivna riktningen föredras om du vill använda Nödmodulen/Nödljusfunktionen (se punkt 8) eftersom M17R lyser uppåt i händelse av

strömavbrott. På hållarens andra sida sätts M17R fast på hållaren med två gummivalsar och fixeras permanent genom att använda gummikilen

placerad i jämnhöjd med de två gummivalsarna. Den senare föreslås om M17R påverkas av accelerationskrafter. På detta sätt kan M17R fixeras i

hållaren inne i ett fordon om laddningshållaren fixeras permanent i ett fordon.

Med hjälp av en laddningskontakt (tillbehör) kan M17R även laddas från cigarettändaruttaget och andra uttag i fordonet. Dessa tillbehörsenheter

känner automatiskt av respektive inmatningsspänning (12 V - 24 V).

11 Laddningsindikering

Cirka två cm före änden på skaftet, finns en smal ring som under laddningsprocessen indikerar batteriets laddningsstatus med hjälp av olikfärgade

lampor.

Röd (lyser konstant) – laddning pågår.

Grön (lyser konstant) – Laddning avslutad, M17R är klar för användning med full batterikapacitet. Det tar oftast två till tre timmar för en tom M17R att

laddas helt.

Inget ljus– Orsaken kan vara att Floating Charge Pro-systemet inte får tillräckligt med ström. Det kan också bero på att kontakten är lös.

Kontrollera därför om (magnetiska) föremål eller smuts förhindrar god kontakt mellan laddningskontakterna i änden av M17R och det magnetiska

laddningsuttaget. Avlägsna om nödvändigt. Korrigera vid behov även positionen eller vinkeln på M17R i laddningsuttaget. Om laddningsindikatorerna

trots lämplig strömförsörjning fortfarande inte lyser, isolera omedelbart transformatorn eller billaddaren (tillval) på M17R från det nuvarande

strömförsörjningssystemet och kontakta återförsäljaren.

12. 360° strömindikator

360° strömindikatorn består av 10 blålysande element, som är ordnade i en cirkel runt de två koncentriska laddningskontakterna vid änden av skaftet

på M17R.

Under användning minskas antalet blålysande element ytterligare och precis innan kraftmodulen är tom, lyser det sista elementet i rött.

Beroende på när laddningskontakterna trycks in kan följande bestämmas från antalet element som lyser.

1.) Indikation över batteristatus

Om laddningskontakterna trycks in medan M17R är avstängd, fungerar elementen som indikering över batteriets laddningsstatus. Om, till exempel,

alla de tio elementen kortvarigt lyser blått, är M17R fulladdad.

2.) Indikation över driftstid

Om laddningskontakterna trycks in när M17R används med en ljusfunktion, ger antalet lysande element en indikation om återstående relativ lystid för

den aktuella ljusfunktionen.

M17R visar också denna information under ett kort ögonblick när en ljusfunktion har valts genom att trycka på eller växla “Fast Action Switch”, dvs.

även utan att 360° strömindikatorn har aktiverats.

13. Byta batteri

Ladda det uppladdningsbara batteriet i tid. Byt ut kraftmodulen om den uppträder onormalt. För att byta ackumulatorn stänger du först av ficklampan

och skruvar ut delen bakom “Fast Action Switch”. Lamphuvudet är därmed separerat från kraftmodulen (skaftet inklusive “Safety Ytrion Cell”

batteripack). Se punkt 14 för kassering av den använda kraftmodulen.

Skruva på den nya kraftmodulen på lamphuvudet tills det inte går att vrida längre. Tack vare det innovativa nya kontaktsystemet och den fasta

anslutningen mellan lampskaftet och kraftmodulen (“Safety Ytrion Cell” batteripack) är omkastning av polaritet inte möjligt.

14. Uppladdningsbara batterier / Ackumulatorer

Endast den godkända LED LENSER kraftmodulen, bestående av “Safety Ytrion Cell” batteripack och skaft, får användas i denna ficklampa.

Kraftmodulen har utvecklats för att säkerställa högsta nivå av säkerhet och nytta.

När du har separerat den använda kraftmodulen från lamphuvudet enligt beskrivningen i punkt 13, skruvar du ut den bakre delen av skaftet i linje med

laddningsdisplayen. Om du ser in i röret ser du då ett kretskort i “Safety Ytrion Cell” batteripacket på denna sida. Kretskortet hålls på plats på denna

sida i skaftet av en smal plastring med gänga. För att ta bort “Safety Ytrion Cell” batteripacket från skaftet, skruvar du loss denna plastring från skaftet.

För att göra detta använder du de två spåren i plastringen som är 180° från varandra, men se till att du inte kortsluter kontakterna i “Safety Ytrion Cell”

batteripacket. “Safety Ytrion Cell” batteripacket kan nu enkelt tas bort och kasseras i enlighet med de nationella föreskrifterna. Skaftet kan kasseras i

hushållssoporna.

Byte av ett “Safety Ytrion Cell” batteripack i en kraftmodul får inte utföras. Det är inte heller tillåtet, sedan “Safety Ytrion Cell” batteripacket tagits bort,

att ladda det på något annat sätt eller att i stället använda ackumulatorer eller batterier i kraftmodulen. Kraftmodulen får bara öppnas en gång, för

separat kassering av Ytrion Cell batteripacket och skaftet; i annat fall upphör tillverkarens garanti att gälla.

När det gäller kassering av batterier och särskilt litiumbatterier, ackumulatorer och ackumulatorpack är den gällande bestämmelsen att de endast får

kasseras i urladdat skick och på ett tekniskt korrekt sätt. Om de inte är urladdade kan man före kassering sätta på icke-ledande tejp över kontakterna

för att se till att kortslutning inte är möjligt.

Risken att kortsluta ackumulatorer och batterier måste elimineras och de får varken öppnas, föras in i kroppen eller kastas i en öppen eld.

15. Rengöring

Använd en torr, luddfri och ren trasa för rengöring.

Om du spiller saltvatten på lampan måste vattnet omedelbart tas bort med en sådan trasa.

Om det inte går att vrida väljarringen “Fast Action Switch” utan problem, måste den separeras från M17R och undersidan och lampan ska rengöras

från smuts. Separera lamphuvudet från kraftmodulen med hjälp av skruvarna. Ta försiktigt bort den svarta O-gummiringen som är placerad ovanför

lamphuvudets gänga. Genom att trycka in omkopplingsknappen djupt kan väljarringen tas bort ovanför omkopplingsknappen i gängans riktning. Se till

att den lilla fjäderladdade kulan som innehåller höljet ovanför omkopplingsknappen inte försvinner.

Båda ytorna kan nu rengöras och delarna monteras ihop igen i motsatt ordningsföljd.

Om reflektorlinsen sitter löst i lamphuvudet eller om t.ex. smuts har fastnat på insidan, kan du utföra följande åtgärder.

Den främre centimetern på M17R, med de 12 indikerade hålen längs omkretsen, kan skruvas ur. Plastringen som reflektorlinsen fixeras i kan dras

åt eller tas bort för rengöring. Om nödvändigt kan du rengöra reflektorlinsen med en torr, luddfri och ren trasa. Montera därefter ihop allt i motsatt

ordningsföljd.

16. Leverans

M17R levereras i ett hårt fodral med följande tillbehör:

1 x Floating Charge System

Pro

- nätplugg

- laddare med förlängningskabel (Strömförsörjning: 100 V till 240 V / 50 Hz till 60 Hz)

- magnetiskt laddningsuttag (magnetisk laddare) med kabel och blå positionslampa somanslutning

mellan laddaren och M17R

- laddarhållare – för fastsättning av laddarens komponenter, t.ex. mot en vägg

1 x bruksanvisning

1 x Smart Instruction Card som tillägg till bruksanvisningen

1 x Intelligent Clip för fastsättning av M17R på t.ex. ett bälte med max. 60 mm bredd

Ytterligare tillbehör för M17R finns (t.ex. antirullskydd, färgfilter, signalkoner, reservackumulatorer, Floating Charge System

Pro

, billaddare etc.).

Information om dessa extratillbehör finns på vår internetsida.

17. Försiktigt:

Svälj inte några smådelar eller batterierna. Produkten och dess delar (inklusive batterier) måste förvaras utom räckhåll för barn.

Av säkerhetsskäl och godkännande (CE), får inte produkten modifieras och/eller ändras. Produkten får endast användas som ficklampa. Om M17R

används för andra ändamål, eller används felaktigt, kan den skadas och en problemfri användning kan inte längre garanteras (risk för brand,

kortslutning, elstöt etc.). Det finns då risk för skada på person eller egendom och dessutom upphör tillverkarens garanti att gälla.

Temperaturområde där M17R kan användas är -20 C° till +50 C°. Se till att M17R inte utsätts för höga temperaturer, kraftiga vibrationer, explosiv

atmosfär, lösningsmedel och/eller ånga. Undvik dessutom att utsätta ficklampan för direkt solljus, hög fuktighet och/eller fukt.

Ändringar, reparationer och underhåll utöver det som beskrivits i dokumentet som medföljer produkten får endast utföras av behörig teknisk personal.

Om det visar sig att produkten har laddats och korrekt skruvats/stängts och en normal, säker användning trots detta inte är möjlig, måste den anses

som obrukbar och får inte längre användas. I detta fall ska du av garantiskäl kontakta återförsäljaren.

18. Säkerhetsinstruktioner

• Denna produkt är inte en leksak för barn.

• Då den innehåller små delar som kan sväljas, är den inte lämplig för personer under 5 år.

• Produkten får inte användas för undersökningar av ögonen (t.ex. så kallade pupilltester).

• Undvik att utsätta produkten för värme, t.ex. genom att täcka över den.

• Om produkten inte fungerar korrekt måste du först kontrollera om detta beror på ett urladdat batteri eller om skaftet och lamphuvudet inte har

skruvats ihop ordentligt.

• Följ landets föreskrifter om produkten ska användas i trafik.

• På grund av de permanenta magneterna i väljarringen “Fast Action Switch” och i det magnetiska laddningsuttaget i Floating Carge System

PRO

Svenska

måste bägge delarna befinna sig på ett säkert avstånd från t.ex. pacemakers eller magnetisk lagringsmedia.

Faran som utgör den största hotet i denna produkt genom optisk strålning är risker med blått ljus (400 nm till 780 nm). Gränsvärdena för termisk fara

har inte uppnåtts.

Risken beror på användningen eller på hur produkten installerats. Det finns dock ingen optisk fara så länge som bortvändningsreaktionerna begränsar

tiden för exponering och så länge som informationen i denna bruksanvisning följs.

Bortvändningsreaktionerna triggas igång av exponeringen och det innebär alla naturliga reaktioner som skyddar ögat från faror genom optisk strålning.

Detta omfattar framför allt medvetna bortvändningsreaktioner såsom ögon- eller huvudrörelse (t.ex. att vända sig bort).

När produkten används, är det särskilt viktigt att beakta att bortvändningsreaktionerna hos personer mot vilka ljuset riktas kan vara försvagade eller

helt åsidosatta på grund av mediciner eller sjukdom.

På grund av produktens förblindande effekt, kan felaktig användning leda till reversibel, dvs. tillfällig försämring av synen (fysiologisk blindhet)

eller efterbilder eller kan utlösa en sjukdomskänsla där man känner sig illamående och trött (fysiologisk blindhet). Intensiteten i den tillfälliga

sjukdomskänslan eller tiden tills den avtar beror främst på skillnaden i ljusstyrka mellan den förblindande ljuskällan och det omgivande området.

Särskilt fotokänsliga personer bör rådgöra med en läkare innan denna produkt används.

Som princip gäller att högintensiva ljuskällor innebär en stor sekundär riskpotential på grund av den bländande effekten. Precis som när man ser in i

andra ljuskällor (t.ex. en bils strålkastare) kan en temporär begränsad försämring av synen och efterbilder leda till irritation, obehag, försvagning och till

och med olyckor, beroende på situationen.

Information gäller användningen av en enskild produkt. Om fler ljusemitterande produkter av samma eller annan typ används tillsammans, kan

intensiteten i den optiska strålningen öka.

Varje längre visning/ögonkontakt med strålningskällan från denna produkt av användare eller andra personer, med eller utan andra ljussamlande

instrument, måste undvikas! Slut ögonen medvetet och vänd bort huvudet från ljusstrålen.

Vid kommersiell användning eller om produkten ska användas offentligt, måste användaren få instruktioner om alla tillämpliga lagar och förordningar

som motsvarar den enskilda användningen.

Viktiga förhållningsregler:

• Rikta inte strålen direkt mot en persons ögon.

• Användaren eller annan person får inte titta direkt in i ljusstrålen.

• Om optisk stålning träffar ögat, måste ögonen slutas medvetet och huvudet vändas bort från strålen.

• Bruksanvisningen och denna information måste förvaras på en säker plats och måste alltid medfölja produkten i händelse av överlåtelse.

• Det är förbjudet att titta rakt in i ljuskällan som strålar ut från produkten.

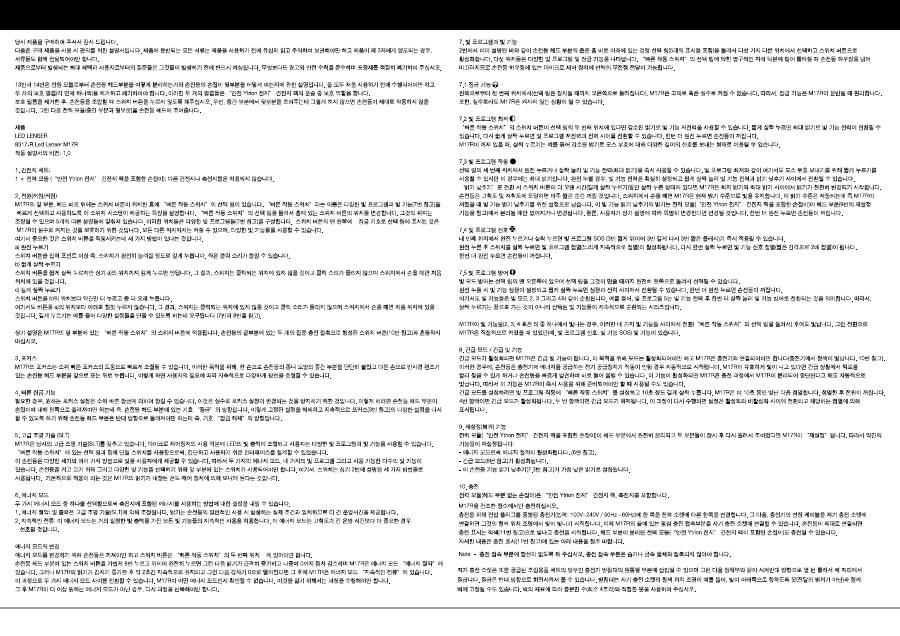

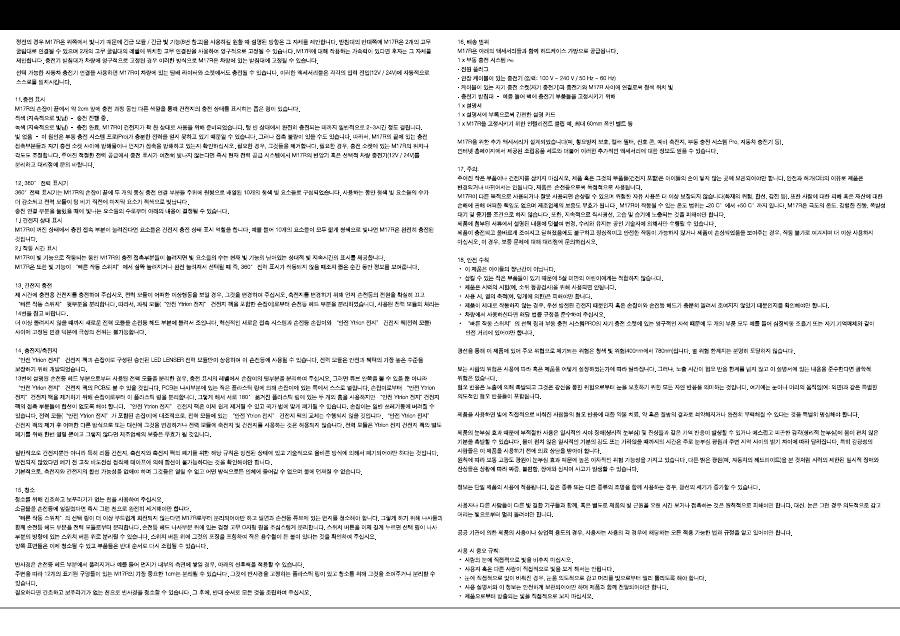

Korean

La ringraziamo per aver scelto il nostro prodotto. Trova qui le istruzioni per l’uso al fine di poterlo utilizzare correttamente. La preghiamo di leggere

con attenzione tutti i documenti compresi nella confezione, di conservarli e, nel caso l’articolo venga affidato a terzi, di trasmettere anche la relativa

documentazione. Tutto ciò consentirà anche a Lei di trarre il massimo profitto dall’utilizzo del prodotto e di poterlo usare correttamente in qualsiasi

situazione. La preghiamo di far attenzione soprattutto alle istruzioni relative ad un utilizzo sicuro del prodotto e di provvedere a smaltire la confezione

in modo conforme ai vigenti regolamenti.

Ai punti 13 e 14 viene descritta la procedura da seguire per svitare la testa della torcia dal cosiddetto Power Modul e dalla parte terminale del fusto.

Entrambe le operazioni vanno compiute prima di utilizzare la torcia per la prima volta, in modo tale da staccare le due pellicole isolanti che proteggono

i due lati della batteria “Safety Ytrion Cell”. Le pellicole vanno poi correttamente smaltite.

Dopo aver rimosso le pellicole isolanti fate attenzione a non premere l’interruttore quando riassemblate la M17R. Avvitate prima la parte terminale del

fusto alla sua parte mediana e infine il blocco che ne risulta (Power Modul) alla testa della torcia. Nel caso queste operazioni siano state compiute in

ordine diverso da quanto qua indicato è possibile che la torcia non funzioni correttamente.

Articolo

Led Lenser

8317-R Led Lenser M17R

Versione delle istruzioni

1.0

1. Batterie:

1 x Power Modul (fusto della torcia con batteria “Safety Ytrion Cell”); non è ammesso l’uso di altre batterie sia ricaricabili che non ricaricabili.

2. Accensione e spegnimento

Nella parte anteriore della M17R, dietro all’ampia testa della torcia, si trova la ghiera di opzioni del “Fast Action Switch”, in una nicchia della quale è

alloggiato l’interruttore. Il nome Fast Action Switch si riferisce alle possibilità che questo sistema offre di scegliere velocemente tra diversi programmi e

funzioni di illuminazione (vedi punto7). Facendo ruotare la ghiera cambia la posizione dell’interruttore nella nicchia. La sua posizione può cambiare fino

a cinque volte tramite rotazione della ghiera. Le varie posizioni rappresentano i diversi programmi di illuminazione (vedi punto 7). Ruotando la ghiera

completamente a sinistra l’interruttore si viene a trovare in corrispondenza del simbolo del lucchetto ( ), dove impedisce che la M17R si accenda

per errore. In tutte le altre posizioni è possibile accendere la torcia ed accedere a diverse funzioni di illuminazione. E’ importante tener presente che

l’interruttore si può azionare in tre modi:

a) Premere a fondo.

Premendo a fondo l’interruttore si sente un click secco.

b) Premere leggermente e rilasciare

Premendo l’interruttore leggermente questi non scatta ma torna nella posizione di partenza.

c) Premere leggermente e tener premuto

Come in b), l’interruttore viene premuto senza che scatti ma, anziché venire rilasciato, si mantiene la pressione delle dita finchè non lo si rilascia, dopo

di che l’interruttore ritorna nella posizione iniziale. Quest’ultima modalità è necessaria per poter accedere ad alcune delle funzioni (punti 7 e 8).

Le spiegazioni sopra riportare valgono per l’interruttore del “Fast Action Switch” nella parte anteriore della M17R. Per favore non lo si confonda con

l’interruttore rappresentato dai due contatti di ricarica concentrici sull’estremità opposta della torcia (punto 10).

3.Focus

Il focus della M17R si può azionare velocemente tramite il cosiddetto Speed Focus. A questo scopo impugnate il fusto della M17R con una mano e

spingete avanti o indietro la testa della torcia con l’altra mano. In questo modo il focus si può regolare in modo continuo.

4.Fast Lock

Se necessario il grado di focalizzazione prescelto si può bloccare con l’aiuto del cosiddetto Fast Lock. Si impedisce in questo modo che il focus

modifichi la propria posizione per errore o in modo casuale. Per far ciò orientare la testa della torcia verso sinistra in relazione al fusto, e cioè in

direzione della scritta Lock. Per rimuovere il blocco e poter regolare nuovamente il focus a piacere va girata la testa nella direzione opposta, verso

“Unlock”.

5.Smart Light Technology (SLT)

La M17R è dotata della nostra Smart Light Technology (SLT). Tramite un microcontrollore si può modulare l’intensità luminosa del LED e scegliere

tra diversi programmi e funzioni luminose. La combinazione di ghiera di controllo e di un singolo interruttore permette di gestire i comandi in modo

semplice e pratico. La torcia mette a disposizione luce in intensità e modi diversi. Sono quindi disponibili due Energy Modes, quattro programmi di

illuminazione e numerose funzioni luce. Per accendere e spegnere la torcia e per accedere alle diverse funzioni si utilizza l’interruttore collocato nella

parte anteriore della torcia. L’interruttore va utilizzato nelle tre varianti descritte nel punto 2. Alla base di tutto vi è un’unità di controllo della temperatura

che regola la luminosità della M17R.

6.Energy Modes

Tramite la scelta di uno dei due Energy Modes (Energy Saving oppure Costant Current) viene deciso in quale modo utilizzare l’elettricità accumulata

nella batteria ricaricabile.

1. Energy Saving: Grazie alla Smart Light Technology (SLT) viene gestita la luminosità della torcia adattandola alle normali condizioni di utilizzo di una

torcia. In questo modo si può contare su una maggiore autonomia della torcia.

2. Constant Current: Questa modalità consente di utilizzare le varie funzioni con una intensità di luce costante: è da consigliare quando una luminosità

elevata è preferibile rispetto ad una grande autonomia di funzionamento.

Gestione degli Energy Modes:

Per passare da un Energy Mode all’altro la torcia dev’essere spenta e l’interruttore si deve trovare nella posizione 2 del ( ) “Fast Action Switch”.

Se ora cliccate leggermente sul tasto per 8 volte e infine premete una volta a fondo e la torcia si accende per poi ridursi lentamente e spegnersi,

allora siete nella modalità Energy Saving. Se invece la luce della M17R, dopo che la torcia si è accesa al termine della sequenza di cui sopra, rimane

costante per circa due secondi prima di spegnersi improvvisamente, allora la M17R è nella modalità Costant Current. Questa è la procedura per

passare da un Energy Mode all’altro. Non vi è altrimenti modo di sapere quale sia la modalità impostata. Per scoprirlo dovete svolgete la procedura

indicata. Se al termine della stessa la M17R risultasse non essere impostata nella modalità desiderata, allora la procedura va ripetuta nuovamente.

7.Programmi e funzioni luminose.

Come descritto al punto 2 facendo ruotare la ghiera di comando (che presenta 5 simboli) si possono scegliere 5 funzioni e attivarle con l’interruttore.

Le 5 posizioni rappresentano le diverse funzioni luminose più il blocco di sicurezza. Grazie al magnete contenuto nella ghiera di comando la ghiera

stessa scorre sul fusto della torcia e assicura la trasmissione del comando prescelto al microchip.

7.1 Blocco di sicurezza.

Nella prima posizione da sinistra (la ghiera di comando va fatta ruotare verso destra finchè si blocca) non è più possibile accendere la M17R né

volontariamente né per sbaglio. Tale blocco di sicurezza si può impiegare durante il trasporto della M17R oppure in situazioni in cui la torcia non si

deve accendere in nessun caso.

7.2 Programma luce Low Power.

Quando l’interruttore si trova nella posizione 2 della ghiera di comando è possibile accendere la torcia illuminando con una intensità di luce ridotta.

Cliccando leggermente si passa alla piena intensità (Power).

Italian

Tornando a cliccare leggermente si passa a piacere dalla funzione “Low” alla funzione “Power”. Premendo a fondo la torcia si spegne. A torcia spenta

e premendo leggermente è possibile emettere luce lampeggiante ad intensità ridotta, ad es. un segnale Morse.

7.3 Programma di luce Action.

Nella posizione 3 della ghiera di comando diviene immediatamente disponibile, sia premendo a fondo che solo leggermente, la funzione Power

(luce piena). Come nel programma Low Power è possibile, cliccando leggermente, emettere dei segnali lampeggianti, qui tuttavia ad intensità piena.

A torcia accesa e cliccando leggermente è poi possibile passare dalla funzione Power alla funzione Dim e viceversa. Premendo leggermente per

passare da Power a Dim e mantenendo la pressione sul tasto, la M17R inizia a variare la propria intensità luminosa da luce ridotta a luce piena. Una

volta raggiunto uno dei due estremi, la M17R si spegne per un attimo. Rilasciando l’interruttore, la M17R mantiene l’intensità che si è selezionata e la

tiene in memoria nella funzione Dim anche per futuri utilizzi. Questa impostazione viene resettata (Funzione Reset, punto 9) quando il Power Modul

(fusto della torcia contenente la batteria “Safety Ytrion Cell”) viene separato dalla testa della torcia. Tale impostazione si può naturalmente modificare

ripetendo la procedura sopra descritta. Premendo di nuovo a fondo la torcia si spegne.

7.4 Programma di luce Signal.

Nella posizione 4 si attiva subito la funzione SOS premendo l’interruttore sia a fondo che solo leggermente (3 lampeggi brevi, 3 lunghi e di nuovo 3

brevi).

Premendo invece a fondo e poi di nuovo leggermente si attiva la funzione Blink (lampeggio lento e regolare). Premendo di nuovo leggermente si attiva

Signal Blink (due lampeggi brevi in sequenza). Premendo di nuovo a fondo la torcia si spegne.

7.5 Programma di luce Defence.

Il programma Defence si trova sulla destra della ghiera di comando: lo si attiva ruotando la ghiera completamente a sinistra fino a che non si ferma.

Premendo l’interruttore la M17R si accende nella modalità Defence Strobe e cliccando leggermente passa alternativamente da Power a Strobe.

Premendo di nuovo a fondo la torcia si spegne. Come per i programmi 2, 3 e 4 le funzioni si alternano a rotazione. Questo significa che nel programma

Defence dopo la funzione Strobe cliccando leggermente si attiva la funzione Power. In questo modo cliccando leggermente sull’interruttore si attivano

a rotazione le varie funzioni.

Quando la M17R è accesa nelle funzioni 2, 3 o 4 è possibile passa da un programma all’altro facendo ruotare la ghiera. In questo modo la torcia passa

automaticamente al prima funzione disponibile del programma successivo (ad es. nel programma Signal la funzione SOS).

8. Emergency Mode / luce di emergenza.

Quando si attiva l’Emergency Mode la M17R mette a disposizione una luce di emergenza. A questo scopo la modalità Emergenza dev’essere attiva

e la M17R inserita nella sua unità di ricarica (la luce di posizione blu nell’unità di ricarica è accesa, vedi punto 10). In questo caso la torcia si accende

automaticamente quando viene a mancare la corrente nella rete elettrica alla quale la torcia è collegata. Se la torcia è sistemata in una posizione

velocemente accessibile o adeguata può quindi consentire di illuminare velocemente una via di fuga, o è comunque subito a disposizione e già

accesa. Se questa funzione è attiva la M17R si accende anche quando viene tolta dall’unità di ricarica. La funzione è quindi utile quando serve che la

M17R faccia luce immediatamente. Per attivare l’Emergency Mode ruotare la ghiera sul programma “Action”e premere leggermente l’interruttore per

circa 10 secondi. La M17R resta accesa nei dieci secondi e poi lampeggia. Dopo il lampeggiamento la lucesi spegne. Se lampeggia 4 volte l’Emergency

Mode è inserito; se lampeggia 2 volta, è disinserito. Se la procedura viene ripetuta, l’impostazione varia tra inserito e disinserito e la torcia lampeggia

in modo conseguente.

9. Funzione Reset.

Quando il Power Modul (fusto della torcia con batteria “Safety Ytrion Cell”) viene svitato dalla testa della torcia e le due parti restano separate per un

certo tempo, la torcia risulta resettata e alcune funzioni non sono più attive:

- L’Energy Mode impostato è l’Energy Saving (punto 6)

- L’Emergency Mode (punto 8) è inserito.

- La funzione Dim (punto 7.3) riparte dall’intensità ridotta al minimo.

10. Ricarica

Il cosiddetto Power Modul (il fusto della torcia senza la testa della stessa) contiene la batteria ricaricabile “Safety Ytrion Cell”.

La M17R va ricaricata solo in un ambiente asciutto. Collegare il cavo con l’unità di ricarica (100V – 240V; 50Hz – 60 Hz) e con la presa a parete.

Collegare poi la prolunga dell’unità di ricarica con il cavo della bussola magnetica, sulla quale si accende a questo punto una luce blu. A questo punto

i contatti concentrici all’estremità della M17R si possono collegare all’unità di ricarica. Se la torcia è posizionata correttamente l’indicatore di ricarica

segnala rosso (punto 11) e la ricarica inizia. Si può posizionare per la ricarica anche il solo Power Modul (fusto della torcia e batteria ricaricabile “Safety

Ytrion Cell”) senza la torcia. Informazioni ulteriori nel paragrafo seguente al punto Indicatore di Ricarica (punto 11).

Avviso

– assicuratevi per favore che non si possa verificare un corto circuito sui contatti di ricarica. I contatti stessi non devono essere toccati con

oggetti metallici o oggetti bagnati.

La bussola magnetica di ricarica può anche essere inserita nella parte cilindrica del supporto per la ricarica (in dotazione) e poi venire bloccata

girandola di un paio di gradi in senso antiorario come si fa con le chiusure a baionetta. Per sbloccare ruotare in senso inverso. Il supporto può essere

fissato alla parete tramite tasselli (non in dotazione) così ad esempio da puntare la luce di posizione blu della bussola magnetica verso il basso.

Dipendendo dal materiale che compone la parte utilizzate tasselli in numero (almeno 4) e qualità sufficienti. La luce di posizione blu rivolta verso il

basso è consigliabile quando intendente utilizzare l’Emergency Mode (luce di emergenza), poiché in tal modo in caso di black out la M17R illumina

verso l’alto. La M17R può essere fissata al lato opposto del supporto tramite tramite due cuscinetti e una fibbia in gomma. Quest’ultima assicurazione

può tornare utile quando la torcia durante la ricarica può essere sottoposta a sollecitazioni tali da farla uscire dal supporto. Può quindi essere

trasportata all’interno di un veicolo e inserita nella sua unità di ricarica, che a sua volta dev’essere naturalmente assicurata a parti del veicolo stesso.

E’ disponibile anche un accessorio opzionale (quindi non in dotazione) con quale la M17R può essere ricaricata tramite accendisigari o prese di

corrente presenti in un veicolo. Questo accessorio si adatta automaticamente alle diverse tensioni disponibili (12V – 24V).

11. Indicatore di ricarica

Circa 2 cm prima della parte terminale del fusto della M17R si trova una ghiera sottile che si ilumina durante la ricarica indicando lo stato della batteria

ricaricabile.

Rosso (luce costante) ricarica in corso

Verde (luce costante) ricarica terminata; la M17R può essere utilizzata, la batteria è al massimo. Quando la batteria è completamente scarica la

ricarica dura dalle due alle tre ore.

Nessuna luce. La causa può essere dovuta al fatto che non scorre abbastanza elettricità nell’unità di ricarica. Può anche darsi che ci sia un problema

a livello di contatti. Assicuratevi che non vi siano oggetti (eventualmente magnetici) oppure dello sporco a interrompere il contatto con la bussola

magnetica della M17R. Nel caso sia necessario correggete anche la posizione della M17R all’interno dell’unità di ricarica. Nel caso l’indicatore resti

spento e in presenza di un flusso di elettricità sufficiente, rimuovete la torcia dall’unità di ricarica o dall’accessorio per la ricarica in auto e contattate il

rivenditore presso il quale avete acquistato la torcia.

12. Power Indicator 360°

Il Power Indicator 360° consiste di 10 elementi che si illuminano di luce blu e che sono posti in cerchio attorno ai due contatti di ricarica anch’essi

concentrici all’estremità del fusto della M17R. Durante l’utilizzo il numero degli elementi accesi si riduce progressivamente e poco prima che la batteria

si scarichi completamente l’ultimo elemento si accende di luce rossa. A seconda di quando i contatti di ricarica vengono premuti questi indicano:

1) Stato della carica della batteria: se i contatti di ricarica vengono premuti a torcia spenta gli elementi blu indicano la carica della batteria. Quando per

esempio tutti e 10 gli elementi si illuminano brevemente in blu, la M17R è ancora a carica piena.

2) Autonomia residua: premendo sui contatti di ricarica quando la M17R è accesa in una qualsiasi funzione, il numero degli elementi accesi fornisce

un’indicazione relativa all’autonomia residua della batteria nella funzione luminosa in corso. Lo stesso segnale viene emesso anche quando si

seleziona una nuova funzione dal Fast Action Switch, senza bisogno in questo caso di andare a premere sui contatti.

13. Sostituzione del Power Modul

Per favore ricaricate la batteria per tempo. Se il Power Modul mostra dei segnali di malfunzionamento, provvedete a sostituirlo. Per cambiare la

batteria spegnete prima la torcia e svitate poi la parte del fusto dietro al “Fast Action Switch”. In questo modo separate la testa della torcia dal Power

Modul (fusto della torcia con accumulatore “Safety Ytrion Cell”). Per lo smaltimento del Power Modul leggete per favore il punto 14. Avvitate il nuovo

Power Modul alla testa della torcia. Grazie all’innovativo sistema di contatto e all’integrazione di fusto della torcia e batteria ricaricabile Safety Ytrion

Cell (Power Modul) non vi è più possibilità di errore relativamente alla polarità con la quale la batteria va inserita.

14. Batteria ricaricabili / accumulatori.

In questa torcia è possibile inserire solo una batteria ricaricabile Power Modul, che è composta da una batteria Safety Ytrion Cell e fusto della torcia.

Il Power Modul è stato sviluppato per creare un sistema di alimentazione affidabile ed efficace. Una volta rimosso il Power Modul dalla testa della

torcia come descritto in 13., se svitate il fondello del fusto dal lato dell’indicatore di ricarica potete vedere una piastrina del Safety ytrion Cell, che è

fissata nella torcia tramite una guarnizione in gomma. Potete estrarre la guarnizione usando le due nicchie poste sul diametro. Fate attenzione a non

cortocircuitare i contatti. E’ ora possibile estrarre la Safety Ytrion Cell e, nel caso, smaltirla secondo la normativa vigente nel Paese di residenza.

Non è consentito sostituire la batteria ricaricabile Safety Ytrion Cell all’interno di un diverso Power Modul. Non è consentito nemmeno ricaricarla altrove

dopo averla estratta o inserire al suo posto altre batterie, sia alcaline che ricaricabili. Si può aprire il Power Modul solo per smaltire separatamente

fusto e batteria; in caso di manipolazione non conforme alle istruzioni la garanzia del produttore non è più da considerarsi valida.

In generale batterie, in particolare se al litio e ricaricabili, vanno smaltite solo una volta scariche e tramite canali abilitati. Inoltre vanno prevenuti corti

circuiti coprendo i contatti con nastro adesivo non conduttore. Bisogna evitare in generale, sia per batterie ricaricabili che non ricaricabili, che si giunga

ad un corto circuito. Le batterie non devono essere aperte, non vanno ingerite o gettate nel fuoco.

15. Pulizia

Per la pulizia utilizzate per favore un panno pulito e asciutto in un tessuto che non rilasci fibre. Nel caso che la torcia entri in contatto con acqua salata

provvedete ad asciugarla accuratamente con un panno come indicato. Nel caso divenisse difficile ruotare la ghiera di comando “Fast Action Switch”

è necessario rimuoverla dalla torcia e ripulirne sia la superficie inferiore che il fusto della torcia. A questo scopo svitate la testa della torcia dal Power

Modul e rimuovete la guarnizione in gomma che si trova sulla filettatura della testa. A questo punto premete l’interruttore in modo da poter sfilare la

ghiera di comando dal lato della filettatura. Per favore fate attenzione a che non vada perso il piccolo cuscinetto a sfera posto sull’interruttore. A questo

punto si possono ripulire entrambe le superfici. I componenti estratti vanno poi rimessi al loro posto.

Nel caso la lente riflettore all’interno della testa diventi instabile o si depositi dello sporco nella sua parte interna procedere come segue: tramite i 12

forellini posti attorno alle lenti va estratta la parte terminale della testa della torcia. La guranizione che mantiene la testa in posizione può essere a

questo punto sistemata oppure a sua volta estratta. Se necessario pulire la lente-riflettore con una panno asciutto e pulito. A questo punto reinserite

ciascun componente al proprio posto.

16. Accessori

La M17R viene consegnata in una valigetta che contiene i seguenti accessori:

1 – Floating Charge System

Cavo di ricarica

Unità di ricarica con prolunga (100V – 240V; 50Hz – 60Hz).

Bussola di ricarica magnetica (Magnetic Charger) con cavo e luce di posizione blu come collegamento tra unità di ricarica e M17R.

Supporto per la ricarica – ad es. per fissare gli accessori per la ricarica ad una parete.

Sono in fase di studio ulteriori accessori (ad es. anelli antirotolamento, filtri colore, coni di segnalazione, batteria di scorta, Floating Charge System

Pro

adattatore per ricarica in automobile etc. Sul nostro sito Internet trovate informazioni relative agli accessori non in dotazione.

17. Attenzione

Non inghiottire piccole parti della torcia o le batterie. La torcia e i relativi componenti incluse le batterie sono da conservare al di fuori della portata

dei bambini. Il prodotto, conformemente alle sue certificazioni relative a sicurezza e utilizzo (CE) non deve essere manipolato o modificato. Va

utilizzato solo come torcia alimentata a batterie o batterie ricaricabili (accumulatori). Se l’articolo viene utilizzato per scopi diversi da quelli per i quali

è stato concepito può danneggiarsi, e a quel punto non è più garantito un suo impiego privo di rischi (rischi dovuti a incendio, corto circuito, scosse

elettriche etc.). Non viene riconosciuta a quel punto alcuna responsabilità in merito a danni a cose o persone, e non vale più nemmeno la garanzia

del produttore. La torcia si può utilizzare con una temperatura variabile da -20°C a +50°C. Per favore utilizzare e conservare l’articolo in modo che

non venga esposto a temperature estreme, forti scosse o urti, atmosfere esplosive, acidi o vapori corrosivi. Andrebbe evitata anche l’esposizione

prolungata ai raggi solari, forte umidità o acqua.

Modifiche, interventi di riparazione o manutenzione che vanno al di là da quanto specificato in questo documento possono essere effettuate solo da

personale autorizzato e competente.

Nel caso il prodotto sia dotato di batterie cariche, inserite nel giusto senso di polarità, chiuso a regola d’arte, e tuttavia non funzioni o mostri delle

difettosità, questo allora va spento e non più utilizzato. Rivolgetevi al negoziante presso il quale è stato acquistato per far valere la regolare garanzia.

18. Norme di sicurezza.

- Non è un giocattolo per bambini

- A causa di parti piccole che potrebbero essere ingerite non è adatta per l’utilizzo da parte di bambini al di sotto dei cinque anni.

- Non può essere utilizzato per ispezioni oculari, ad es. il cosiddetto test delle pupille.

- Durante l’utilizzo va evitato un eventuale surriscaldamento che potrebbe verificarsi ad es. ricoprendolo.

- In caso di malfunzionamento va anzitutto verificato che batterie o accumulatore non siano scariche e siano inseriti secondo la polarità corretta.

- Nel caso di utilizzo in ambiente urbano e su strada rispettate per favore le normative vigenti.

La principale controindicazione relativa a questo prodotto inerente l’irradiazione ottica è quella per luce blu (400nn fino a 780nn). I valori restano

inferiori rispetto a quelli relativi al rischio termico.

La pericolosità per chi osserva dipende dall’utilizzo oppure dal posizionamento del prodotto. Non vi è un’effettiva pericolosità per la vista finchè normali

reazioni istintive riducono l’esposizione alla luce e vengono seguiti gli accorgimenti qui elencati. Le reazioni riflesse vengono provocate dell’esposizione

alla luce. Si intendono qui tutte le reazioni riflesse tese a proteggere l’occhio da una eccessiva esposizione alla luce. Si tratta di reazioni quali muovere

gli occhi o la testa, ad es. girandosi fuori portata del raggio luminoso.

Durante l’utilizzo va tenuto conto del fatto che tali reazioni riflesse possono essere impedite se la persona è sotto l’influsso di medicinali, droghe o

malattie.

Italian

In caso di utilizzo improprio della torcia, la persona esposta alla luce della stessa e che ne rimanesse abbagliata può subire limitazioni temporanee

alla vista (abbagliamento fisiologico) oppure disturbi della vista o sintomi di nausea o stanchezza (abbagliamento psicologico). L’intensità di questi

disturbi e la durata delle manifestazioni dipendono dalla differenza di luminosità tra la fonte di luce abbagliante e l’ambiente circostante. In particolare

le persone sensibili alla luce dovrebbero consultare un medico prima di utilizzare il prodotto. In generale va tenuto conto del fatto che intense fonti

luminose hanno un forte potenziale di pericolo secondario grazie alla facoltà di abbagliare. Esattamente come quando si fissa lo sguardo in altre fonti

luminose com il faro di un’automobile, la riduzione della vista che ne consegue può condurre a irritazioni, incapacitamento, incidenti.

Le istruzioni e avvertenze valgono nel caso di utilizzo di un solo prodotto. Nel caso di esposizione contemporanea a più fonti di luce l’intensità della

stessa può risultarne intensificata.

E’ assolutamente da evitare di fissare lo sguardo nel fascio luminoso sia nel caso che il prodotto sia dotato o privo di accessori atti a concentrare il

fascio luminoso. In casi come questo vanno chiusi gli occhi e bisogna mettersi fuori portata dal fascio luminoso stesso.

In caso di utilizzo per lavoro o utilizzo in luogo pubblico, l’utente dev’essere preventivamente informato in merito alle normative eventualmente vigenti.

Importanti regole di comportamento:

Non puntare il fascio luminoso direttamente negli occhi di persone astanti.

L’utente o altri astanti non devono puntare lo sguardo direttamente nel fascio luminoso.

Se gli occhi vengono colpiti dal fascio luminoso vanno chiusi e ci si deve mettere fuori portata dal raggio stesso.

Le istruzioni per l’uso comprese di questi consigli vanno conservate unitamente alla torcia e devono accompagnarla anche in caso che questa venga

ceduta a terzi.

Evitare di guardare nel fascio luminoso emesso dall’articolo.
