Enermax Platimax EPM1000EWT: Manuale dell’Utente

19

Manuale dell’Utente

Cari clienti,

Vi  siamo  grati  per  avere  scelto  questo  ALIMENTATORE  ENERMAX  !  Prima  di  installarlo,  leggete

attentamente questo manuale e seguite le sue istruzioni.

Desideriamo attirare la vostra attenzione sul fatto che un computer richiede condizioni di lavoro molto

specifiche  per  dare  il  meglio  in  termini  di  prestazioni,  e  per  non  guastarsi.  Onde  evitare  guasti  e

aumentare la durata del sistema, noi vi consigliamo:

Di NON posizionare il sistema vicino a un radiatore o ad altro dispositivo che produce calore

Di NON posizionare il sistema vicino a un dispositivo magnetico

Di NON tenere il sistema in un ambiente umido o polveroso e/o con vibrazioni

Di NON esporre il sistema ai raggi diretti del sole

Di raffreddare a sufficienza il sistema con delle ventole supplementari

Se  usate  delle  prolunghe  AC,  assicuratevi  che  siano  in  grado  di  supportare  il  carico  massimo  di

consumo di corrente di tutti gli apparecchi collegati, altrimenti ridistribuite le altre apparecchiature

con alto consumo di corrente come stampanti laser o monitor, su altre prese AC a muro. Superando

in eccesso la capacità di carico della prolunga, facilmente si attiva il dispositivo di protezione, con

conseguente interruzione dell alimentazione.

Se  volete  aggiungere  dei  gruppi  di  continuita’  (UPS:  Uninterruptible  Power  Supply)  al  vostro

sistema, scegliete degli UPS con adeguata capacità di Watts/VA. Per es.

Modello di PSU

Capacità minima di corrente consigliata per gli UPS

(Basata sul efficienza e PFC con il rispettivo carico)

EPM1000EWT

1100W / 1600VA

* Se intendete aggiungere un altro apparecchio alimentato dallo stesso UPS, quale un monitor o stampante,

usate un UPS di capacità superiore in base al consumo di corrente stimato per tutti i dispositivi collegati.

* Non sbagliatevi a considerare la capacità VA come Watts, o ad usare un UPS con corrente non sufficiente.

Questo avrebbe come risultato una durata minore della batteria dell’UPS oppure l’incapacità ad alimentare

il sistema nella modalità batteria.

NOME DELLE PARTI

Cavo di output: Consultare la sezione

“Cavi e connettori”.

Ventola.

# 1

Condotto espulsione aria calda (struttura a

nido d’ape).

 # 1

Interruttore ON/OFF: (I=ON, O=OFF).

 # 2

Entrata AC.

# 2

CordGuard.

#3

#1  Per  garantire  un  miglior  raffreddamento  del  sistema,  non  ostruire  la  ventola  dell’  alimentatore  o  il

condotto per l’espulsione dell’ aria calda posto sul retro

Questo  alimentatore  implementa  la  funzione  HeatGuard  :  quando  il  sistema  viene  spento,  o  entra

nella  modalità  sleep  ACPI  S3/S4,  la  ventola  continua  a  dissipare  calore  per  30  ~  60  secondi

allungando cosi la vita del sistema.

#2 Durante l’assemblaggio o la manutenzione del sistema, rimuovere SEMPRE il cavo AC dalla presa AC,

Solo allora si potrà operare sulle apparecchiature in totale sicurezza.

#3  Il  cavo  di  alimentazione  AC,  può  sconnettersi  a  seguito  di  sollecitazioni  improprie.  Il  dispositivo

Enermax  CordGuard,  mantiene  saldamente  in  posizione  il  connettore  di  alimentazione,  evitando

spegnimenti improvvisi ed il danneggiamento del PC.

20

①

Alloggiare l’alimentatore all’interno del

case ed assicurarsi che il connettore I/O sia

in posizione “O”.

②

Premere contemporaneamente le due alette

del dispositivo CordGuard ed inserirle negli

appositi fori di alloggiamento vicino al cavo

di alimentazione AC.

③

Connettere il cavo AC all’Alimentatore.

④

Chiudere il dispositivo CordGuard, mediante

pressione su di esso. Ciò

consente di mantenere

perfettamente in posizione

il connettore AC.

1.

CordGuard

nasce

per

essere

impiegato

esclusivamente

con

Alimentatori

Enermax

Compatibili.L’installazione su prodotti di altra marca potrebbe dare luogo a problemi.

2.

Quando si eseguono operazioni di installazione o manutenzione del sistema si deve SEMPRE rimuovere

il cavo di alimentazione AC dal relativo connettore

CAVI E CONNETTORI

Tutti i connettori sono stati progettati per impedirne l’inserimento errato. Se non fosse possibile inserire con facilità

un  connettore,  controllate  se  il  suo  orientamento  è  corretto.  Non  cercate  di  inserirlo  a  forza  o  di  modificare  i

connettori: questo potrebbe danneggiare l’alimentatore ed i componenti del sistema, oltre ad invalidarne la garanzia.

Il seguente grafico illustra il layout delle prese modulari e la distribuzione delle linee.

Prese ROSSE 12P

Forniscono 12V per per alimentare scheda

grafica, CPU o RAM.

Prese NERE 5P

Forniscono 3.3V/5V/12V per alimentare i lettori o

altre periferiche.

＊

Questo  prodotto  include  una  protezione  per  sovraccarico  per  linea  multipla  da  12v.  Se  si  lascia  che  molte

periferiche usino solo una linea da 12v, ciò potrebbe far scattare la protezione per sovraccarico e spegnere il

sistema.Per  suddividere  il  carico  di  corrente  e  assicurare  la  migliore  stabilità  e  sicurezza  consigliamo  di

ricollegare i cavi di alimentazione delle periferiche ad altre linee da 12v.

21

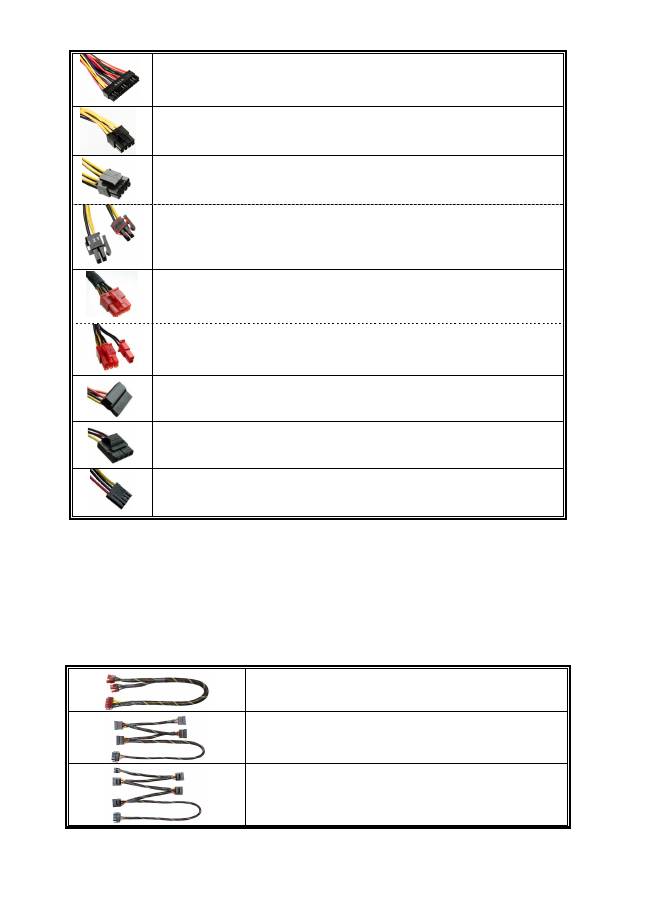

TIPI DI CONNETTORI

Scheda madre 24P

Per le nuove generazioni MB : ATX/EEB/CEB.

8P CPU +12V

Per server/workstation multi-CPU e sistemi a CPU singola

4+4P (8P) CPU +12V, in modalità combinata

Per server/workstation multi-CPU e sistemi a CPU singola

4+4P (8P) CPU +12V, in modalità separata

Per server/workstation multi-CPU e sistemi a CPU singola

Usare il connettore con il segno “12V”.

6+2P (8P) PCI Express, in modalità combinata

La configurazione a 8-pin supporta quelle schede grafiche di ultima generazione,

che richiedono il connettore PCI-E a 8 pin.

6+2P (8P) PCI Express, in modalità separata / 6P PCI Express

La configurazione a 6-pin supporta quelle schede grafiche ad elevata prestazione

che richiedono il connettore PCI-E a 6 pin.

SATA

# 1

Per i lettori SATA/SAS.

4P Molex

# 2

Per i lettori IDE/SCSI/SAS o per alcuni modelli di schede grafiche AGP

FDD

Per lettori floppy o schede add-on.

#1 Certi lettori SATA accettano il connettore SATA o Molex 4P. Usare l’uno o l’altro connettore per alimentare il

driver, MA NON TUTTI E DUE! Controllare il manuale del lettore per i dettagli.

#2 Alcune MB potrebbero richiedere questo connettore allo scopo di ripartire la corrente, necessaria agli sot PCI-E ,

erogata  sulla  linea  +12V  del  connettore  principale  a  24  Pin.  Nel  caso  il  vostro  sistema  contenga  più  schede

grafiche  di  fascia  alta,collegate  il  connettore  al  Socket  corrispondente  sulla  MB.  In  seguito  controllate,  sul

manuale della stessa, per ottenere maggiori dettagli.

CAVI MODULARI IN DOTAZIONE

Usare  SOLO  cavi  modulari  ENERMAX forniti  in  dotazione con  l’alimentatore ENERMAX.  Cavi  di

terzi  potrebbero  non  essere  compatibili  e  potrebbero  causare  un  danno  al  vostro  PSU  e/o  al  sistema:

l’uso di cavi di terze parti renderà nulla la garanzia del PSU.

EMC014-G: 2 x 6+2P (8P) PCI-E 2.0

Cavo modulare per 1 o 2 schede grafiche PCI Express, che

richiedono il connettore PCI-E 6P o 8P.

EMC019-G: 4 x SATA drives

Cavo modulare per lettori SATA/SAS e HDD.

EMC020-G : 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD

connector

Cavo modulare per lettori IDE/SCSI/SAS ed altre periferiche.

22

EMC021-G: 2 x SATA & 2 x 4P Molex

Cavo modulare per lettori SATA/SAS/IDE/SCSI e periferiche.

I cavi modulari in dotazione potrebbero presentare differenze a seconda del modello e del

luogo di commercializzazione

Ulteriori cavi opzionali sono disponibili per la vendita all’ indirizzo: www.enermax.com

Nota :

 Se il vostro sistema richiede un particolare cavo modulare per la sua configurazione ,

contattate l’assistenza tecnica di ENERMAX.

COME ATTACCARE/ STACCARE I CAVI MODULARI

Attacco dei cavi modulari al PSU

Il connettore da 5-pin / 12-pin sul cavo modulare e la presa modulare del

PSU ha un segno di freccia.

È estremamente facile effettuare il collegamento corretto:

1.

Connettore nero alla presa nera, lo stesso dicasi per il connettore rosso.

2.

Le punte della freccia deve corrisponde.

Come staccare i cavi modulari dal PSU

Il connettore da 5-pin / 12-pin sul cavo modulare ha due ganci per

agganciarsi con le prese modulari del PSU. Quando si stacca la spina del

cavo modulare dal PSU, premere i due ganci insieme ed estrarre

delicatamente il cavo.

ACCENSIONE DEL SISTEMA

Prima di accendere il sistema controllare che:

1.

Il connettore principale della corrente (24 pin) sia adeguatamente collegato.

2.

Il connettore di corrente CPU +12V (configurazione 4 o 8 pin), e/o un connettore Molex 4P (se

richiesto da MB) sia adeguatamente collegato.

3.

Tutti gli altri connettori necessari siano adeguatamente collegati.

4.

Il cavo AC sia adeguatamente collegato alla presa a muro e alla presa di entrata AC del PSU.

5.

Chiudere il telaio del sistema.

6.

Accendere il PSU girando l’interruttore ON/OFF su “ON”, e il sistema è pronto.

PROTEZIONE, SICUREZZA E AFFIDABILITÀ

Il  PSU  ENERMAX  è  dotato  di  molte  protezioni.  In  caso  di  situazioni  anomale,  l’alimentatore  viene

spento automaticamente per evitare pericoli verso le persone o componenti del PC. La protezione viene

generalmente attivata dal malfunzionamento di un componente o dalla negligenza dell’utente. In questo

caso verificare il PC e l’ambiente di lavoro procedendo come segue:

1.

Portare l’interruttore I/O dell’alimentatore nella posizione “O”,    scollegare il cavo CA dalla

presa a muro e l’alimentatore dall’ingresso CA.

2.

Controllare  la  temperatura  del  PSU  toccandolo.  Se  risulta  molto  caldo  potrebbe  esserci  un

malfunzionamento delle ventole o della ventola PSU o un montaggio errato del PC.

3.

Attendere alcuni minuti fino al raffreddamento del PSU.

4.

Ricollegare il cavo CA alla presa a muro e l’alimentatore all’ingresso CA.

5.

Portare l’interruttore I/O dell’alimentatore nella posizione “I” e riavviare il sistema.

6.

Controllare se tutte le ventole funzionano.

7.

Contattare  il  supporto  tecnico  del  costruttore  del  componente  che  si  ritiene  sia  la  causa  del

problema (p.e. MB, GPU o PSU).

Se  avete  domande  o  avete  bisogno  di  supporto,  contattate  il  vostro  rivenditore  o  il  centro

assistenza della filiale ENERMAX

©2011  ENERMAX  Technology  Corporation.  Tutti  i  diritti  riservati.  Le  specificazioni  sono  soggette  a  cambiamenti  senza

preavviso. Il prodotto reale e gli accessori potrebbero essere diversi dalle illustrazioni. Possibili    omissioni ed errori di stampa. Il

contenuto della spedizione potrebbe essere diverso secondo i diversi paesi o zone. Certi marchi possono essere rivendicati come

proprietà di altri. È severamente proibita la riproduzione in qualsiasi maniera senza il permesso scritto di ENERMAX.
