D-Link DAP-3220: Petunjuk Pemasangan Cepat

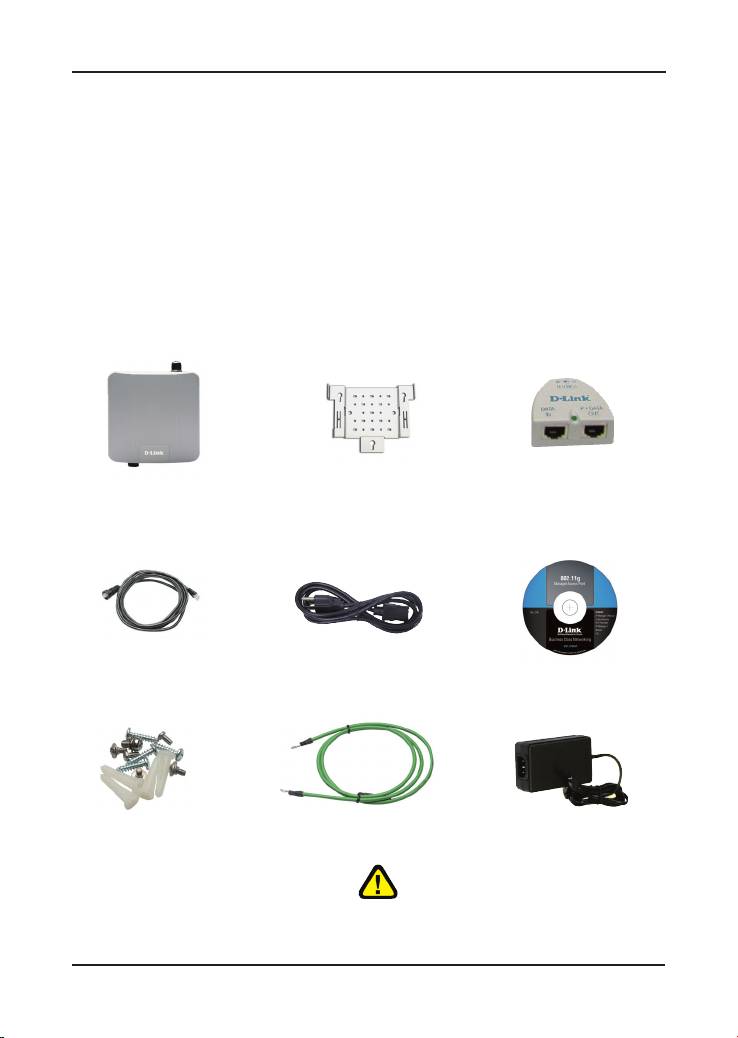

Sebelum Anda memulai

Menggunakan komputer (dengan kartu jaringan) yang terhubung ke

sebuah switch untuk men-setting DAP-3220 adalah hal yang terbaik.

Alamat IP default dari DAP-3220 adalah 192.168.0.50 dengan subnet

mask 255.255.255.0. Anda harus mengatur alamat IP pada komputer

anda dengan sebuah alamat IP statis yang satu kelas dengan Alamat IP

dari DAP-3220 untuk keperluan men-setting DAP-3220. Jika anda butuh

panduan untuk mengatur alamat IP statis pada kartu jaringan anda,

silahkan baca pada petunjuk penggunaan yang ada dalam CD-ROM.

Informasi Penting

Produk ini seharusnya hanya dipasang oleh orang yang berpengalaman

dengan bangunan setempat dan standar keamanan yang diatur oleh

badan yang berwenang. Kesalahan yang terjadi dapat membatalkan

garansi produk ini dan mungkin akan menghadapkan pengguna

akhir atau penyedia jasa pada kewajiban hukum dan keuangan.

D-Link dan penjual atau distributor-nya tidak bertanggung jawab atas

segala kerugian, kerusakan atau pelanggaran regulasi yang mungkin

terjadi pada saat pemasangan unit outdoor atau pemasangan antena.

Sistem grounding yang aman dibutuhkan untuk melindungi pemasangan

unit outdoor anda dari sambaran petir dan listrik statis yang terjadi. Sistem

grounding harus sesuai dengan kode kelistrikan nasional dan standar

keamanan yang ada pada negara anda. Selalu periksa dengan teknisi

kelistrikan yang berpengalaman jika anda ragu apakah pemasangan

unit outdoor anda sudah di-grounded dengan baik atau belum.

64

Pemasangan Fisik

Hubungkan kabel Ethernet

yang sudah dipasang dengan

penutup yang tahan air ke

port Ethernet pada DAP-3220

dan pasang kabel grounding

65

Pemasangan Mounting Plate

Langkah 1: Masukkan wadah penahan yang sudah disediakan kedalam dinding

dimana nantinya mounting plate akan dipasang.

Langkah 2: Gunakan Sekrup yang disediakan untuk memasang mounting plate ke

dinding.

66

Langkah 3: Pasang sekrup yang tersisa ke belakang DAP-3220.

Langkah 4: Pasang DAP-3220 ke mounting plate.

67

Langkah 5: Geser DAP-3220 kebawah mengikuti alur-alur yang ada pada mounting

plate untuk mengamankan dan memastikan DAP-3220 sudah terpas-

ang dengan baik ke mounting plate.

68

Pemasangan Perangkat

Hubungkan salah satu konektor pada ujung kabel Ethernet

Langkah 1

(yang termasuk dalam paket penjualan) ke port LAN pada DAP-

3220 dan konektor pada ujung satunya lagi ke port dengan label

P+DATA OUT pada base unit PoE.

Hubungkan kabel Ethernet lainnya dari port DATA IN pada PoE

Langkah 2

base unit ke router/switch anda atau ke sebuah komputer.

Langkah 3

Hubungkan power adapter pada konektor dengan label POWER IN pada PoE base unit.

Hubungkan kabel power ke power adapter dan pasang ke colokan listrik.

69

Pengaturan Selesai

Ketika anda menyelesaikan semua langkah dalam petunjuk pemasangan ini dan

men-setting DAP-3220 untuk jaringan anda, maka jaringan anda akan serupa

dengan ini :

70

Mode AP:

Mode Bridging:

71

Dukungan Teknis

Update perangkat lunak dan dokumentasi pengguna dapat

diperoleh pada situs web D-Link.

Dukungan Teknis untuk pelanggan:

Dukungan Teknis D-Link melalui telepon:

Tel: +62-21-5731610

Dukungan Teknis D-Link melalui Internet:

Email : support@dlink.co.id

Website : http://support.dlink.co.id
