D-Link DAP-3220: Guía de instalación
Guía de instalación: D-Link DAP-3220
Guía de instalación
DAP-3220
Wireless 108G Exterior Access Point
Requisitos del sistema
Requisitos mínimos del sistema:
• Unidad de CD-ROM.
• Ordenadores con sistemas operativos Windows, Macintosh, o Linux.
• Adaptador Ethernet instalado.
• Internet Explorer versión 6.0 o Netscape Navigator versión 7.0 y superior.
Contenido del paquete
Placa de montaje
Unidad base Power over
DAP-3220 Wireless 108 G
Ethernet
Exterior Access Point
4m Cable Ethernet
Cable de alimentación
CD-ROM con Manual
tornillos Cable de tierra
Adaptador de alimentación
DC 48 V, 0,4 A
El uso de una fuente de alimentación
con distinto voltaje puede ser
perjudicial y anular la garantía de
este producto.
27
Antes de empezar
Para congurar el DAP-3220, se recomienda utilizar un ordenador (con
un adaptador Ethernet) que se encuentre conectado a un conmutador.
La dirección IP por defecto para el DAP-3220 es 192.168.0.50 con
una máscara de subred de 255.255.255.0 en el extremo cableado
Ethernet. A n de congurar el DAP-3220, será necesario asignar
al ordenador una dirección IP estática que se encuentre en el
mismo rango que la dirección IP del DAP-3220. Si se necesita
más información sobre cómo asignar una dirección IP estática al
adaptador de red, consulte el Manual que se encuentra en el CD-ROM.
Información importante
Este producto debe ser instalado SÓLO por un instalador con
experiencia y familiarizado con las normas locales en materia de
construcción y seguridad, y donde sea de aplicación, autorizado
por las autoridades competentes. El incumplimiento de este
requisito podría anular la garantía del producto D-Link y penalizar
al usuario final o al proveedor del servicio, que deberán asumir
responsabilidades civiles y económicas. Ni D-Link ni sus distribuidores
son responsables de los daños, ni del incumplimiento de los reglamentos
relacionados con la instalación de antenas o unidades exteriores.
Es necesario contar con un sistema seguro de puesta a tierra
que proteja la instalación exterior de la caída de los rayos y de la
acumulación de electricidad estática. Por ello, es muy importante
poner directamente a tierra el mástil de la antena, el punto de acceso
exterior y el regulador de sobretensión, y que, al montar el punto de
acceso exterior en el mástil de la antena, se conecte el punto de acceso
exterior a la misma toma de tierra que la base eléctrica de pared.
La toma de tierra debe cumplir las normativas eléctricas nacionales
y los estándares de seguridad correspondientes a cada país. Si
existen dudas acerca de la correcta toma de tierra de una instalación
exterior, debe solicitarse la opinión de un electricista cualicado.
28
Instalación física
Conecte el cable Ethernet
suministrado, con el protector
impermeable, al puerto
Ethernet del DAP-3220 y je
el cable de tierra.
29

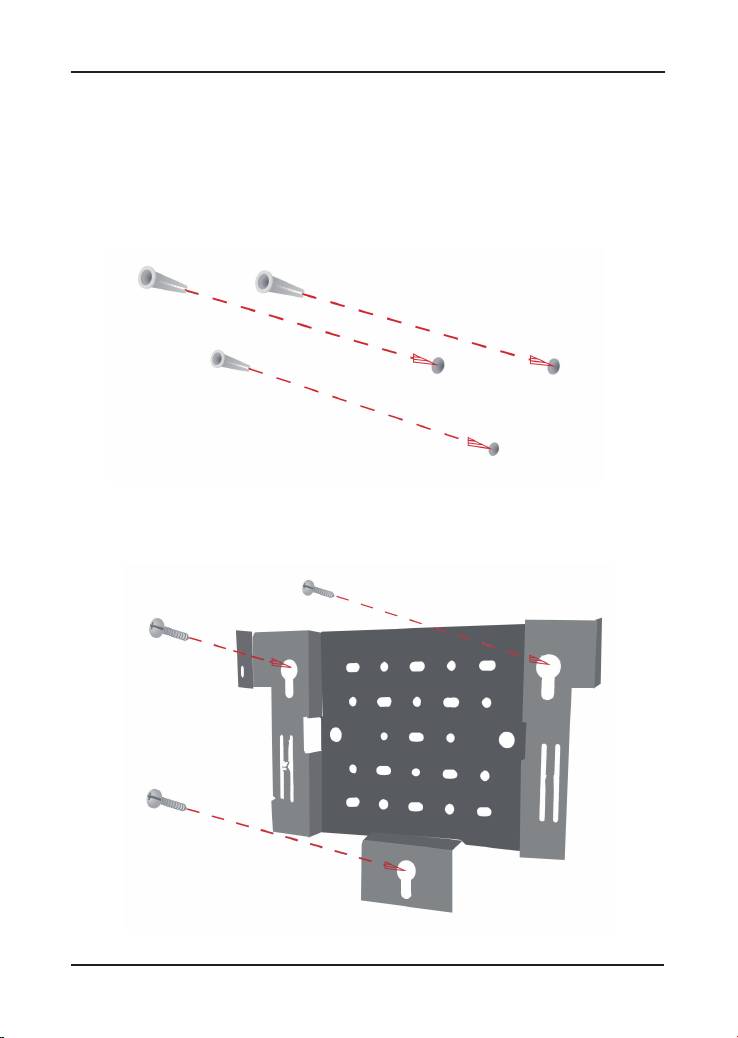

Instalando Placa de Montaje
Paso 1: Introduzca los soportes de pared proporcionados en la pared en la que jará la
placa de montaje.
Paso 2: Use los tornillos suministrados para jar la placa de montaje en la pared.
30
Paso 3: Fije los tornillos restantes en la parte posterior del DAP-3220.
Paso 4: Fije el DAP-3220 a la placa de montaje.
31
Paso 5: Deslice hacia abajo el DAP-3220 por las ranuras de la placa de montaje a n
de que quede bien sujeto a la placa.
32
Instalación del hardware
Conecte uno de los extremos del cable Ethernet (incluido en el
Paso 1
paquete) al puerto LAN del DAP-3220, y el otro extremo del cable
Ethernet, en el puerto etiquetado como P+DATA OUT en la unidad
base PoE.
Conecte otro cable Ethernet desde el puerto DATA IN de la unidad
Paso 2
base PoE hasta el router o conmutador o hasta un PC.
Paso 3
Conecte el adaptador de alimentación en el conector etiquetado como POWER
IN de la unidad base PoE. Conecte el cable de alimentación al adaptador de
alimentación y a una base eléctrica.
33
La instalación ha nalizado!
Al nalizar los pasos descritos en esta Guía de instalación, y tras haber congurado
el DAP-3220 para su red, su red debe asemejarse a esta:
34
Modo AP:
Modo Bridging:
35
Asistencia Técnica
D-Link Latin América pone a disposición de sus clientes, especicaciones,
documentación y software mas reciente a través de nuestro Sitio Web
www.dlinkla.com
El servicio de soporte técnico tiene presencia en numerosos países de la Región
Latino América, y presta asistencia gratuita a todos los clientes de D-Link, en
forma telefónica e internet, a través de la casilla
soporte@dlinkla.com
Soporte Técnico Help Desk Argentina:
Teléfono: 0800-12235465 Lunes a Viernes 09:00 am a 22:00 pm
Soporte Técnico Help Desk Chile:
Teléfono: 800 8 35465 Lunes a Viernes 08:00 am a 21:00 pm
Soporte Técnico Help Desk Colombia:
Teléfono: 01800-9525465 Lunes a Viernes 07:00 am a 20:00 pm
Soporte Técnico Help Desk Ecuador:
Teléfono: 1800-035465 Lunes a Viernes 07:00 am a 20:00 pm
Soporte Técnico Help Desk El Salvador:
Teléfono: 800-6335 Lunes a Viernes 06:00 am a 19:00 pm
Soporte Técnico Help Desk Guatemala:
Teléfono: 1800-8350255 Lunes a Viernes 06:00 am a 19:00 pm
Soporte Técnico Help Desk Panamá:
Teléfono: 00800 0525465 Lunes a Viernes 07:00 am a 20:00 pm
Soporte Técnico Help Desk Costa Rica:
Teléfono: 0800 0521478 Lunes a Viernes 06:00 am a 19:00 pm
Soporte Técnico Help Desk Perú:
Teléfono: 0800-00968 Lunes a Viernes 07:00 am a 20:00 pm
Soporte Técnico Help Desk México:
Teléfono: 001 800 123-3201 Lunes a Viernes 06:00 am a 19:00
Soporte Técnico Help Desk Venezuela:
Teléfono: 0800-1005767 Lunes a Viernes 08:00 am a 21:00 pm
