Vielen Dank für den Kauf des
Corsair HX1000W Netzteils.
Diese Benutzervereinbarung (im Folgenden die „Vereinbarung“ genannt) stellt einen rechtlichen
V
ertrag zwischen Ihnen (im Folgenden „Sie“ genannt) und Corsair Memory dar. Mit der
Inbetriebnahme des Corsair HX1000W Netzteils (im Folgenden „Produkt“ genannt) erklären
S
ie sich bereit, sich an die Bedingungen dieser Vereinbarung, wie im Folgenden dargelegt, zu
halten. Sollten Sie Fragen oder Bedenken zu den Bedingungen dieser Vereinbarung haben,
k
ontaktieren Sie uns unter http://www.corsairmemory.com/company/contacts.aspx. Falls Sie
v
or Verwendung des Produkts beschließen, dass Sie mit den Bedingungen dieser Vereinbarung
nicht einverstanden sind, geben Sie das Produkt mit sämtlichem Begleitmaterial (einschließlich
schriftlicher Unterlagen sowie Hüllen oder sonstiger Behältnisse) an Corsair Memory oder den
V
ertriebshändler von Corsair Memory zurück, von dem Sie das Produkt sowie das
Begleitmaterial erhalten haben. Falls Sie das Produkt bereits bezahlt haben, legen Sie den
Kaufbeleg bei, und wir erstatten Ihnen den für diese Waren gezahlten Kaufpreis.
Begrenzte Garantie und Haftungsbeschränkung
Wir garantieren dem Endbenutzer dieses Produkts für einen Zeitraum von sechzig (60) Monaten
ab Lieferdatum, dass das Produkt frei von Material- oder Verarbeitungsfehlern ist. Während
dieses Zeitraums wird das Produkt nach unserem Ermessen repariert bzw. werden Teile ersetzt,
sofern folgende Voraussetzungen erfüllt sind: (I) Das Produkt wird unter Übernahme der
Transportkosten an die Verkaufsstelle zurückgeschickt, von der es erworben wurde; (II) das
Produkt wurde vom Endbenutzer erworben und nicht zu Verleihzwecken genutzt; (III) das
Produkt wurde nicht unsachgemäß, fahrlässig oder in anderer Weise als gemäß der
Bedienungsanleitung genutzt; (IV) das Produkt wurde nicht durch höhere Gewalt, wie z. B.
Blitzschlag, Feuer, Überschwemmung oder Erdbeben, beschädigt; (V) die Garantieaufkleber
wurden weder entfernt noch manipuliert.
Die Gewährleistung von Corsair Memory für das Produkt gilt ausschließlich für den
unmittelbaren Endbenutzer oder Verbraucher und entsprechend der begrenzten Garantie von
Corsair Memory. Sämtliche Gewährleistungen ausdrücklicher oder impliziter Art einschließlich,
unter anderem, der impliziten Gewährleistung der Marktgängigkeit und Eignung für einen
bestimmten Zweck, sind auf die Geltungsdauer der oben genannten Garantie begrenzt.
Reparatur, Ersatz bzw. Kostenerstattung gemäß dieser ausdrücklichen begrenzten Garantie
stellen das einzige Rechtsmittel des Verbrauchers dar und ersetzen alle anderen
Gewährleistungen ausdrücklicher oder impliziter Art. In keinem Fall übernimmt Corsair Memory
die Haftung, weder bei vertragsgemäßem noch vertragswidrigem Verhalten (einschließlich
Fahrlässigkeit), für Schäden, die über den Kaufpreis des Produkts oder Zubehörs hinausgehen,
oder für jegliche indirekten, zufälligen, besonderen oder Folgeschäden jeglicher Art bzw.
Einkommens- oder Gewinneinbußen, geschäftliche Verluste, Verluste von Informationen oder
Daten, Software oder Anwendungen oder einen sonstigen finanziellen Verlust, der sich aus
oder in Zusammenhang mit der Fähigkeit bzw. Unfähigkeit ergeben, die Produkte oder das
Zubehör zu benutzen, im vollen Umfang, in dem diese Ansprüche rechtlich zurückgewiesen
werden können.
Die gesamte Haftung von Corsair Memory, ob für Vertragsbruch, Gewährleistung, rechtswidrige
Handlung (einschließlich Fahrlässigkeit), Entschädigung oder Sonstiges, ist auf den Preis des
Produkts beschränkt, das unter diesen Vertragsbedingungen verkauft wird und in Bezug auf
welches Verlust- oder Schadensansprüche erhoben werden. In keinem Fall haftet Corsair
Memory für jegliche Nutzungsausfälle, Zeitverluste, Unannehmlichkeiten, geschäftliche
Verluste, entgangene Gewinne oder Einsparungen oder andere indirekte, zufällige, besondere
oder Folgeschäden, im vollen Umfang, in dem diese Ansprüche rechtlich zurückgewiesen
werden können. Die Beschränkungen, Ausschlüsse und Ablehnungshinweise in diesen
Bedingungen behalten ihre Gültigkeit bei einem grundlegenden Verstoß, einem Verstoß oder
der Nichtgültigkeit des wesentlichen Zwecks dieser Vereinbarungen oder jeglicher hierin
enthaltenen Rechtsmittel. Rechtsmittel aufgrund eines Verstoßes gegen diese Bedingungen
sind nicht später als ein Jahr nach Entstehung ihrer Ursache einzulegen. Im Zusammenhang
dieses Paragrafen steht Corsair Memory auch für seine Tochtergesellschaften und deren
jeweilige Geschäftsführer, Bevollmächtigte, Mitarbeiter und Vertreter, von denen Jeder als
vertrauensberechtigt anzusehen ist.
13
Einleitung
Das HX1000W von Corsair ist ein weiteres Produkt der renommierten HX-Reihe
(Enthusiast Grade Power Supplies), bekannt für absolute Stabilität, erweiterten
modularen Kabelaufbau, preisgekrönte Geräuscharmut und hohe Effizienz. Das
HX1000W bietet unabhängige Dual-Umwandler in echtem Doppelschienen-Design
für optimalen Lastenausgleich, bessere Leistung und höhere Stabilität. Primär-,
Sekundär- und Festkörperkondensatoren in Industrieausführung (Höchsttemperatur
105 °C) sorgen für eine bis zu vierfache Lebensdauer im Vergleich zu
herkömmlichen Komponenten. Das HX1000W liefert tausend Watt reinen Strom für
die anspruchsvollsten Profisysteme, und das bei einem Wirkungsgrad von über 80
Prozent dank Double-Forward-Schaltkreisdesign und Mehrschienen-
Gleichstromumwandler. Für jedes HX-Netzteil von Corsair gilt eine
Fünfjahresgarantie, und der Online-Kundenservice steht rund um die Uhr zur
Verfügung.
Wir gratulieren zum Kauf Ihres neuen Corsair Netzteils HX1000W!
Vorteile der Corsair Netzteile
• Modulare Flachkabel – Anpassbares Design mit schwarzen Flachkabeln für
optimale Flexibilität und hervorragenden Luftstrom
• Temperaturgeregelter Lüfter (140 mm) – Besonders leiser Lüfter mit
Doppelkugellager für intelligente, temperaturabhängige Luftstromregelung
• Völlig unabhängiger Dual-Umwandler – Für optimalen Lastenausgleich,
gesteigerte Leistung und bessere Kompatibilität
• Solid-State-Kondensatoren (105 °C) – Aufgewertete Festkörperkondensatoren
(105 °C ) für langjährige uneingeschränkte Leistung und Zuverlässigkeit
• Gleichstromumwandler – Komplette Gleichstromumwandlung auf allen
Spannungsschienen für erstklassige Effizienz
Hauptmerkmale
Das HX1000W nutzt die neuesten Technologien und bietet folgende Merkmale:
• Garantierte Betriebsleistung von 1.000 W bei 50 °C
• Energieeffizienz von mindestens 80 % bei normalen Auslastungsbedingungen
• Echtes Doppelschienen-Design für 80 A Gesamtleistung auf +12 V
• Multi-GPU-fähig
• 105 °C Solid-State-Kondensatoren
• Aktive Leistungsfaktorkorrektur (PFC) für einen Wert von 0,99
• Entspricht den aktuellen Standards ATX12V 2.2 und EPS12V 2.91
Abwärtskompatibel mit ATX12V 2.01
• Schaltkreisdesign zur automatischen Anpassung für universellen
Wechselstromeingang (90–264 V)
• Überstrom-/Überspannungs-/Überlastungsschutz, Unterspannungsschutz
und Kurzschlussschutz bieten maximale Sicherheit für Systemkomponenten
• Abmessungen: 150 x 86 x 200 mm (B x H x L)
• MTBF (durchschnittliche fehlerfreie Zeit): 100.000 Stunden
14
Packungsinhalt
• Corsair Netzteil HX1000W mit 24-poligem Hauptstromversorgungsstecker,
8-poligem EPS/12V-Stecker und dualen 8-poligen (6+2) PCI-E-Kabeln
• Corsair-Set erweiterter modularer Kabel
• Bedienungsanleitung
• Wechselstromkabel
• Kabelbinder
• Befestigungsschrauben
• Corsair-Gehäuseaufkleber
Corsair-Set erweiterter modularer Kabel mit folgendem Lieferumfang:
15

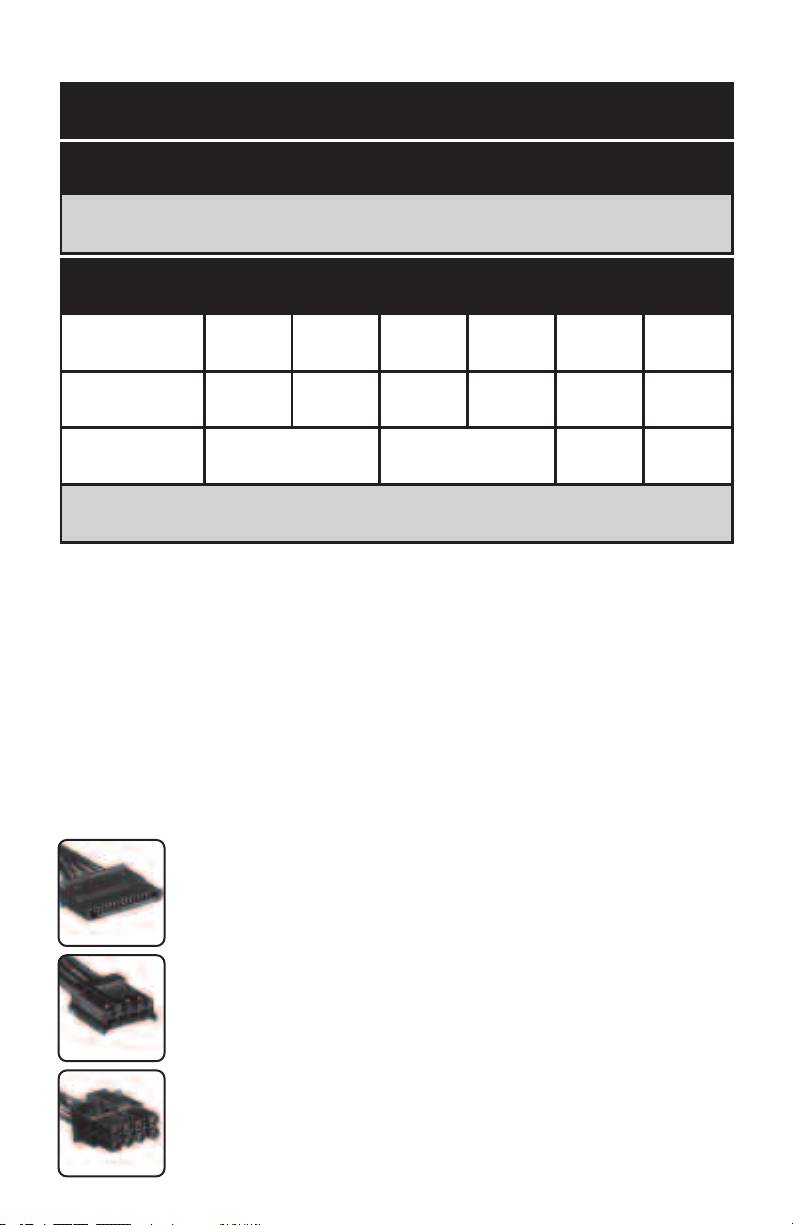

Technische Daten des Netzteils:
Modell: CMPSU-1000HX
WECHSELSTROMEINGANG
100-240V ~ 13A 50/60Hz
GLEICHSTROMAUSGANG
GLEICHSTRO-
+12V1 +5V +12V2 +3,3V +5Vsb
-12V
MAUSGANG
HÖCHSTSTROM
40A
30A 40A 30A 3,5A
0,8A
MAXIMALER
STROMVER-
500W 500W
9,6W 17,5W
BRAUCH
1000W
x2 SATA-Kabel mit vier Steckern
x2 SATA-Kabel mit zwei Steckern
x2 4-polige Peripheriekabel mit vier Steckern und
Diskettenlaufwerkstecker
x2 4-polige Peripheriekabel mit zwei Steckern
x4 8-polige (6+2) PCI-Express-Kabel
x1 8-poliges EPS/12V Verbindungskabel
Einbau
Bevor Sie mit dem Einbau beginnen, sollten Sie das gesamte Handbuch
durchgelesen haben. Beachten Sie auch die Einbauanleitungen zu den einzelnen
Komponenten der anderen Hersteller, bevor Sie beginnen. Die vorliegende Anleitung
sollte in Verbindung mit den Einbauanleitungen zu Ihren übrigen Komponenten
genutzt werden.
Schritt A: Bau eines völlig neuen Systems
(Falls Sie Ihr bisheriges Netzteil ersetzen, gehen Sie bitte weiter zu Schritt B.)
Achten Sie darauf, dass das HX1000W nicht mit dem Wechselstromkabel verbunden
ist. Bauen Sie das HX1000W gemäß der Anleitung im Handbuch zu Ihrem Gehäuse
mithilfe der mitgelieferten Schrauben in Ihr Computergehäuse ein. Das 24-polige
Hauptstromkabel des HX1000W bietet die Möglichkeit, ein 4-poliges Teil
abzutrennen, sodass an der Hauptplatine entweder eine 24-polige oder eine 20-
polige Anschlussbuchse genutzt werden kann. Verfügt Ihre Hauptplatine über eine
24-polige Buchse, können Sie das 24-polige Hauptstromkabel des HX1000W direkt
mit der Hauptplatine verbinden. Verfügt Ihre Hauptplatine über eine 20-polige
Buchse, müssen Sie zunächst das 4-polige Teil von dem 24-poligen Stecker
abtrennen und dann das 20-polige Kabel mit der Hauptplatine verbinden, ohne den
4-poligen Stecker zu verwenden.
ACHTUNG: Das abtrennbare 4-polige Teil des 24-poligen Anschlusssteckers ist kein „P4“- bzw.
„+12V“-Stecker. Schwerwiegende Schäden können entstehen, wenn Sie versuchen, dieses Teil
anstelle eines „P4“- oder „+12V“-Steckers zu verwenden.
Der 8-polige EPS12V-Stecker kann geteilt und als P4- bzw. 4-poliger ATX-Stecker
verwendet werden. Ist Ihre Hauptplatine mit einem P4-Anschluss ausgestattet, teilen
Sie den 8-poligen EPS12V-Stecker und verbinden Sie eine der beiden Hälften mit
Ihrer Hauptplatine. Welche Hälfte Sie verwenden, ist dabei gleichgültig. Verfügt Ihre
Hauptplatine über einen 8-poligen EPS12V-Anschluss, verbinden Sie das 8-polige
Kabel direkt mit der Hauptplatine. Einige Hauptplatinen bieten zwei EPS12V-
Anschlüsse. Falls Ihre Hauptplatine über zwei EPS12V-Buchsen verfügt, müssen
beide verwendet werden. Schließen Sie die modularen Kabel je nach Bedarf an.
Achten Sie auf die Enden der modularen Kabel, die mit dem Netzteil verbunden
werden. Die Kabel mit blauem Ende sind für die PCI-E-Kabel und die mit schwarzem
Ende für Peripheriegeräte wie Lüfter, Festplatten und Diskettenlaufwerke
vorgesehen.
Das HX1000W wird mit 10 Peripheriekabeln (4-polige Molex), 6 PCI-Express-Kabeln
(6+2 Pole) sowie 10 SATA-Steckern geliefert. Verbinden Sie SATA- bzw. 4-polige
Molex-Stecker mit der Festplatte (und wiederholen Sie den Vorgang bei zusätzlichen
Festplattenlaufwerken). Verbinden Sie nicht sowohl einen SATA-Stromstecker als
auch einen 4-poligen Molex-Stecker mit demselben Laufwerk, es sei denn, die
Anleitung des Laufwerkherstellers sieht dies ausdrücklich vor. Verbinden Sie
Peripherie- bzw. SATA-Kabel mit den Laufwerken. Die PCI-E-Stecker, die mit Ihrem
HX1000W-Netzteil mitgeliefert werden, sind sowohl für 6- als auch für 8-polige
Videokarten geeignet. Verbinden Sie das bzw. die PCI-E-Kabel mit der
Anschlussbuchse Ihrer PCI-Express-Videokarte, falls erforderlich. Falls Ihre
Videokarte zwei PCI-E-Stecker erfordert, verbinden Sie nicht einen fest verkabelten
PCI-E-Stecker und einen modularen Stecker mit derselben Videokarte. Es wird
empfohlen, entweder fest montierte Kabel oder modulare Kabel zu verwenden, nicht
jedoch beide Arten an derselben Videokarte. Schließen Sie alle Peripheriegeräte an,
die 4-polige Molex-Stecker erfordern, z. B. Lüfter, optische Laufwerke und
16
Festplattenlaufwerke. Nachdem Sie all Ihre Geräte angeschlossen haben, können Sie
das andere Ende der Kabel mit dem HX1000W verbinden. Die Stecker mit blauem
Ende sind mit den blauen Buchsen und die schwarzen Stecker mit den schwarzen
Buchsen am Netzteil zu verbinden. Achten Sie darauf, dass sämtliche Kabel fest
eingesteckt sind.
Verbinden Sie das Wechselstromkabel mit dem HX1000W und schalten Sie das
HX1000W ein, indem Sie den Schalter in die Position „I“ bringen.
Gratulation! Sie haben das HX1000W Netzteil erfolgreich eingebaut, und Ihr System
ist startbereit!
Schritt B: Austausch Ihres bisherigen Netzteils
Ziehen Sie das Wechselstromkabel aus der Steckdose bzw. unterbrechen Sie die
Verbindung zwischen USV und bisherigem Netzteil. Entfernen Sie sämtliche
Stromkabel von Ihrer Videokarte, Hauptplatine und allen anderen Peripheriegeräten.
Bauen Sie das alte Netzteil gemäß der Anleitung im Handbuch zu Ihrem Gehäuse
aus. Gehen Sie dann zu Schritt A.
Richtlinien und Sicherheitsnormen
CE EN55022:1998/A1:2000/A2:2003 CLASS B EN 61000-3-2:2000,
EN 61000-3-3:1995/A1:2001 EN55024:1998/A1:2001/A2:2003
FCC FCC Part 15 & Part 2 (CISPR 22 CLASS B)
C-TICK AS/NZS CISPR 22:2002 CLASS B
UL UL 60950-1
CSA CSA C22.2 NO. 60950-1
TÜV EN 60950-1
CB IEC 60950-1
WARNHINWEISE
■ Aufgrund hoher Spannung im Netzteil sollte die Netzteilabdeckung unter keinen
Umständen abgenommen werden. Wird die Abdeckung entfernt, erlischt die Garantie.
■ Verwenden Sie das Netzteil in einer sicheren, trockenen Umgebung.
■ Stecken Sie keine Gegenstände in die Lüftungsöffnungen bzw. das Lüftergitter des
Netzteils.
■ Verwenden Sie das HX1000W Netzteil von Corsair AUSSCHLIESSLICH mit modularen
Kabeln von Corsair. Kabel von Drittanbietern sind möglicherweise nicht kompatibel und
könnten schwerwiegende Schäden an Ihrem System und Netzteil verursachen.
Bei Verwendung von Kabeln von Drittanbietern erlischt die Garantie.
■ Der 24-polige Stromstecker verfügt über ein abtrennbares 4-poliges Steckteil. Dieses
4-polige Steckteil ist kein P4- bzw. ATX-12V-Stecker. Verbinden Sie dieses Kabel NICHT
mit der P4- bzw. ATX +12V-Buchse der Hauptplatine.
■ Nur im Innenbereich verwendbar.
17
