Инструкция к Comelit MT 8511I

www.comelitgroup.com

Manuale Tecnico KIT VIP monofamiliare con App Intercall ViP Art. 8511I

Technical manual for single-family VIP KIT with Intercall ViP App Art. 8511I

Manuel technique KIT VIP un usager avec App Intercall ViP Art. 8511I

Technische handleiding enkelvoudige VIP-kit met app Intercall ViP Art. 8511I

Technisches Handbuch KIT VIP für Einfamilienhaus mit App Intercall ViP Art. 8511I

Manual técnico KIT VIP unifamiliar con aplicación Intercall ViP art. 8511I

Manual técnico KIT ViP monofamiliar com App Intercall ViP Art. 8511I

Техническое руководство по эксплуатации комплекта VIP для односемейного

дома с App Intercall ViP арт. 8511I

Intercall ViP Uygulamalı Tek Ailelik VIP KIT Kod 8511I Teknik Kılavuzu

Instrukcja obsługi zestawu jednorodzinnego VIP z aplikacj Intercall ViP o

numerze katalogowym 8511I

IT

Avvertenze

• Effettuare l’installazione seguendo scrupolosamente le istruzioni fornite dal costruttore ed in conformità alle norme vigenti.

• Tutti gli apparecchi devono essere destinati esclusivamente all’uso per cui sono stati concepiti.

Comelit Group S.p.A.

declina ogni responsabilità per un utilizzo improprio degli

apparecchi, per modiﬁ che effettuate da altri a qualunque titolo e scopo, per l’uso di accessori e materiali non originali.

• Tutti i prodotti sono conformi alle prescrizioni delle direttive 2006/95/CE (che sostituisce la direttiva 73/23/CEE e successivi emendamenti) e ciò è attestato dalla presenza della

marcatura

sugli stessi.

• Non inserire oggetti né versare liquidi all'interno del dispositivo.

• Gli interventi di installazione, montaggio e assistenza agli apparecchi elettrici devono essere eseguiti esclusivamente da elettricisti specializzati.

• Togliere l’alimentazione prima di effettuare qualsiasi manutenzione.

INTRODUZIONE

Questo manuale contiene le informazioni per cablare e mettere in funzione un impianto base di un kit monofamiliare composto da un posto interno

Art. 6202WK, un posto esterno Art. 4682KC e applicazione Intercall Vip. Per le informazioni complete di installazione e cablaggio sul sistema ViP

consultare il manuale tecnico reperibile anche sul sito www.comelitgroup.com.

I cavi consigliati sono:

• UTP (Unshielded Twisted Pair): cavo con coppie avvolte non schermato (non protetto da interferenze elettromagnetiche), massima lunghezza

100 metri. Si consiglia l’uso di un cavo Panduit cod. NUL5C04BU-CE.

• STP (Shilded Twisted Pair): simile ad UTP con schermatura in calza metallica.

I cavi UTP, STP possono essere di diverse categorie. Per il sistema ViP è fatto d'obbligo impiegare cavi di categoria 5 (CAT 5) o superiore.

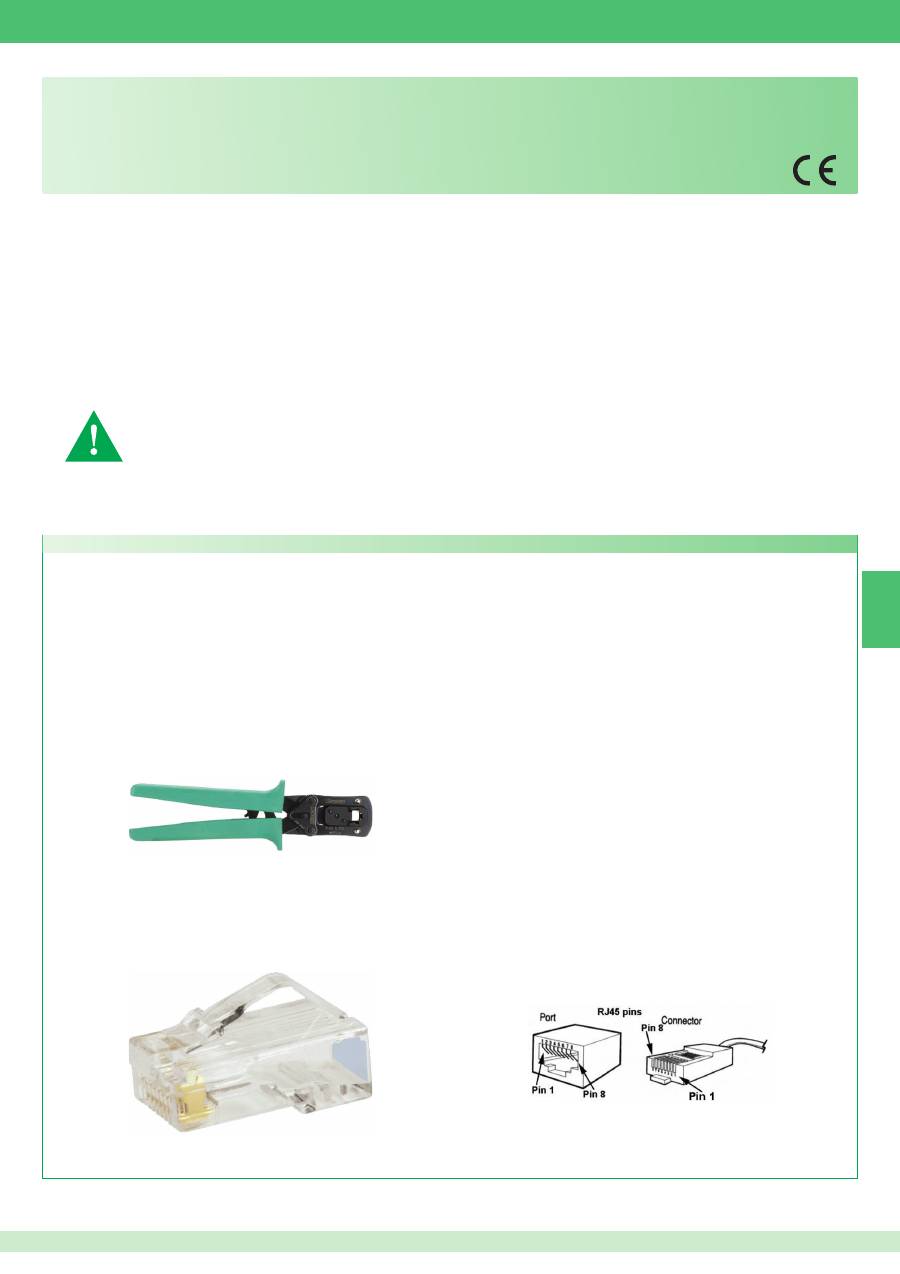

Gli strumenti necessari per il montaggio sono:

• Pinza a crimpare 6-P 8-P.

Si consiglia l'utilizzo di una pinza 8 poli Panduit cod. MPT5-8A.

• 2 connettori RJ45 per ogni tratta di cavo.

Si consiglia l'utilizzo di connettori Panduit cod. MP588-L.

CONTENUTO DEL KIT

• 1 Posto interno Art. 6202WK con staffa Art. 6231

• 1 Modulo portiere Art. 33411 + relativo gruppo audio/video Art. 4682KC

• 1 Alimentatore per posto esterno Art. 1595

• 1 Alimentatore per posto interno Art. 1441 + derivatore di piano Art.1440

•

DEFAULT: l’indirizzo ViP del posto interno Art. 6202WK è impostato a 00000001 “Master”, l’indirizzo ViP del modulo portiere

Art. 33411+ relativo gruppo audio/video Art. 4682KC è impostatato 00000100.

•

L'applicazione "Intercall Vip" è scaricabile da Google play (per dispositivi Android) e da Apple Store (per dispositivi IOS).*

*I marchi Android e Google sono marchi registrati da Google Inc. I marchi IOS e Apple sono marchi registrati da Apple Inc.

Guida al montaggio di un cavo di rete per collegamento tra PC e switch comelit Art. 1440

A IT

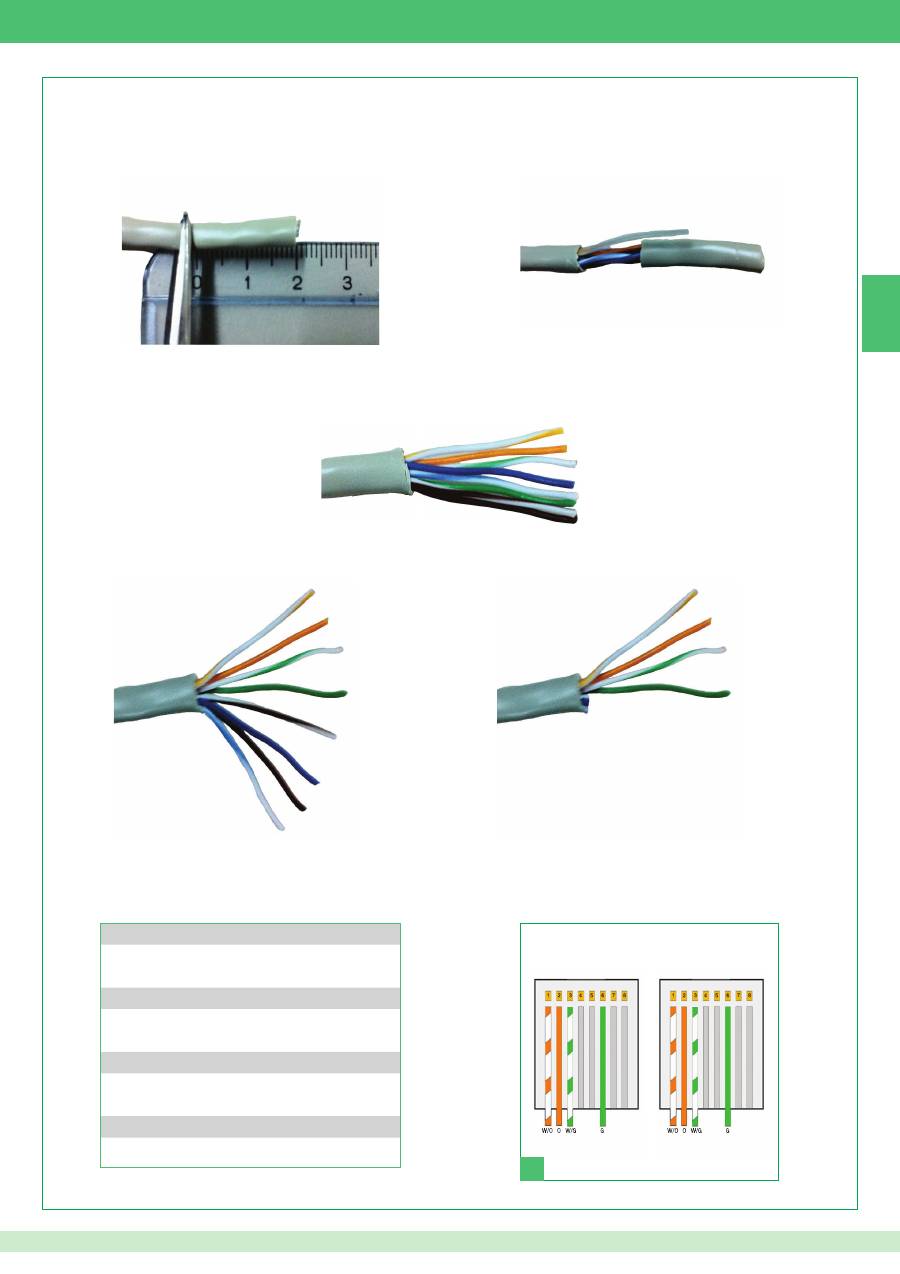

Procedura per il montaggio.

La maggior parte delle pinze a crimpare ha due coppie di lame, una coppia da un lato, per spellare i ﬁ li e l'altra coppia, dall'altro lato, per tagliare

i ﬁ li. Se la pinza non vi permette di tagliare la guaina del cavo dovete usare una lametta ed incidere con questa la guaina stessa, togliendone

un pezzo della lunghezza di circa due centimetri. Fate molta attenzione a non tagliare o incidere l’isolamento dei ﬁ li dentro la guaina, la maggior

parte delle guaine appena incise si spezzano se piegate o tirate.

Quando avete rimosso la guaina avrete quattro coppie di ﬁ li avvolti tra di loro a due a due e di colore diverso. Svolgete le coppie di ﬁ li in modo

da avere 8 ﬁ li separati, ma fate attenzione a distinguerli nel caso non avessero colori diversi ( in alcuni cavi i ﬁ li bianco/colore sono tutti bianchi).

Aprite a ventaglio i ﬁ li e tagliate i cavi "Blu", "Bianco / Blu", "Bianco / Marrone", "Marrone".

Disponete i cavi

nell’ordine in cui dovrete crimparli da sinistra a destra. La conﬁ gurazione del cavo la potete vedere in Tabella 1 e Figura A.

Tabella 1

Connettore 1

Connettore 2

Bianco / Arancio

Arancio

Bianco / Verde

Vuoto

Verde

Vuoto

Nota Bene:

se i colori del cavo sono diversi basta mantenere le

corrispondenze giuste.

Connettore 1

Connettore 2

Tenere i ﬁ li stretti tra due dita ed appiattirli in modo che stiano ben afﬁ ancati tra loro, lisciateli bene, togliendo le leggere curvature dovute al

precedente avvolgimento tra i ﬁ li, stirandoli con le dita. Attenzione che non si spostino dall’ordine in cui devono stare.

Continuando a tenerli stretti tagliate con la pinza la parte eccedente i 2 centimetri in modo da averli tutti della stessa lunghezza.

Inserire i ﬁ li nel connettore RJ45 tenendoli sempre allineati stretti tra le dita. Il connettore deve avere la linguetta in basso, non in vista. La guaina

isolante deve arrivare giusto vicino al bordo del connettore.

Guardando sul lato del connettore trasparente, veriﬁ cate che i ﬁ li siano giunti sino in fondo. Quindi inserite il connettore nella pinza a crimpare e,

stringendo la pinza con due mani, crimpate il connettore in modo da fermare i ﬁ li. La pinza non dovrebbe aprirsi se non si è giunti ﬁ no in fondo.

Ora ripetete esattamente i vari passaggi visti sopra nei punti da 1 a 8 per crimpare il cavo dall’altro lato.

Esempio di connettore completo

IT

EN

Warning

• Install the equipment by carefully following the instructions given by the manufacturer and in compliance with the standards in force.

• All the equipment must only be used for the purpose it was designed for.

Comelit Group S.p.A.

declines any responsibility for improper use of the apparatus, for any alterations made

by others for any reason or for the use of non-original accessories or materials.

• All the products comply with the requirements of Directive 2006/95/EC (which replaced Directive 73/23/EEC and subsequent amendments), as certiﬁ ed by the

mark they carry.

• Do not insert objects or pour liquids into the device.

• Installation, mounting and assistance procedures for electrical devices must only be performed by specialised electricians.

• Cut off the power supply before carrying out any maintenance work.

INTRODUCTION

This manual contains information for wiring and starting up a basic single-family kit system consisting of one internal unit Art. 6202WK, one

external unit Art. 4682KC and Intercall ViP application. For complete ViP system installation and wiring information, please refer to the relevant

technical manual, which is also available from the website www.comelitgroup.com.

The recommended cables are:

• UTP (Unshielded Twisted Pair): not protected from electromagnetic interference, maximum length 100 metres. We recommend the use of a

Panduit cable code NUL5C04BU-CE.

• STP (Shielded Twisted Pair): similar to the UTP but with a metal sheath.

The UTP and STP can fall into various categories. Category 5 (CAT 5) cables or greater must be used for the ViP system.

The tools required for fitting are as follows:

• 6-P 8-P crimping pliers.

We recommend using 8-pole Panduit pliers code MPT5-8A.

• 2 RJ45 connectors for each section of cable.

We recommend using Panduit connectors code MP588-L.

KIT CONTENTS

• 1 internal unit Art. 6202WK with backplate Art. 6231

• 1 porter module Art. 33411 + corresponding audio/video unit Art. 4682KC

• 1 power supply unit for external unit Art. 1595

• 1 power supply unit for internal unit Art. 1441 + ﬂ oor distributor Art.1440

•

DEFAULT: the ViP address of internal unit Art. 6202WK is set to 00000001 “Master”, the ViP address of porter module Art.

33411+ corresponding audio/video unit Art. 4682KC is set to 00000100.

•

The "Intercall Vip" application is available to download from Google play (for Android devices) and the Apple Store (for

IOS devices).*

Guide to ﬁ tting a network cable for connecting the PC to Comelit switch Art. 1440

* The Android and Google brand names are registered trademarks of Google Inc. The IOS and Apple brand names are registered trademarks of

Apple Inc.

A EN

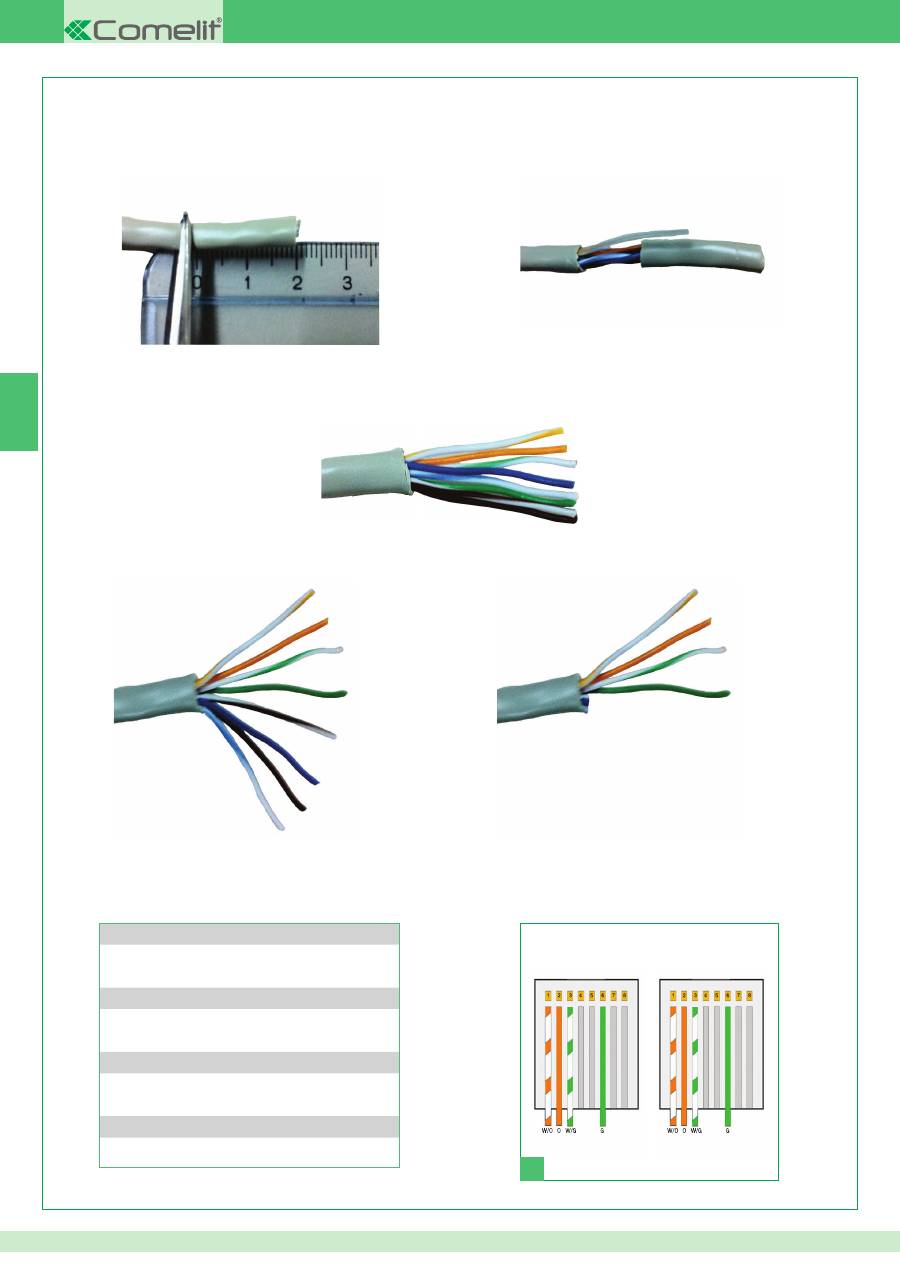

Fitting procedure

Most crimping pliers have two pairs of blades, one pair on one side to strip the wires and another pair on the other side to cut the wires. If the

pliers do not allow you to cut the cable sheath, you should use a blade and cut the sheath with it, removing a length of about two centimetres.

Be especially careful not to cut or scratch the wires inside the sheath; once cut, most sheaths break if they are folded or pulled.

When you have removed the sheath, you will have four pairs of wires, twisted together two by two and of different colours. Untwist the wire

pairs so you have 8 separate wires, but make sure you mark them if they are not of different colours (in some cables, the white/colour wires

are completely white).

Fan out the wires and cut the "Blue", "White/Blue", "White/Brown" and "Brown" ones.

Arrange the wires in the order in which you need to crimp them from left to right. The cable conﬁ guration is illustrated in Table 1 and Figure A.

Table 1

Connector 1

Connector 2

White / Orange

Orange

White / Green

Empty

Green

Empty

N.B.:

if the cable colours are different, simply maintain the correct

correspondences.

Connector 1

Connector 2

EN

Hold the wires tightly between two ﬁ ngers and ﬂ atten them so that they are side by side, then straighten them by pulling them taut with your

ﬁ ngers to remove slight curves caused by the previous twisting. Make sure they stay in the correct order.

Continuing to hold them taut, trim the excess by 2 centimetres, so that they are all the same length.

Insert the wires into the RJ45 connector, still holding them tightly between your ﬁ ngers. The connector tab should be facing downwards and

not visible. The insulating sheath should just reach the edge of the connector.

Make sure the wires are fully inserted by inspecting the side of the transparent connector. Next, insert the connector into the crimping pliers

and, using both hands, crimp the connector so as to secure the wires. The pliers should not open if they did not close fully.

Now repeat steps 1 to 8 above, to crimp the cable on the other side.

Complete connector example

FR

Avertissement

• Effectuer l'installation en suivant scrupuleusement les instructions fournies par le constructeur et conformément aux normes en vigueur.

• Tous les appareils doivent être strictement destinés à l'emploi pour lequel ils ont été conçus. La société

Comelit Group S.p.A

. décline toute responsabilité en cas de mauvais usage

des appareils, pour des modiﬁ cations effectuées par d’autres personnes pour n’importe quelle raison et pour l'utilisation d’accessoires et matériaux non d'origine.

• Tous les produits sont conformes aux prescriptions de la directive 2006/95/CE (qui remplace la directive 73/23/CEE et amendements successifs). L'application du marquage

atteste cette conformité.

• Ne jamais introduire d'objets, ni verser de liquides, à l'intérieur du dispositif.

• Les interventions d'installation, de montage et d'assistance aux appareils électriques sont réservées à des électriciens spécialisés.

• Couper l'alimentation avant d'effectuer toute opération d'entretien.

INTRODUCTION

Ce manuel contient les explications nécessaires pour câbler et mettre en fonction un kit standard 1 usager comprenant un poste intérieur art.

6202WK, une platine de rue art. 4682KC et l’application Intercall ViP. Pour disposer d'informations plus complètes sur l'installation et le câblage

du système ViP, consulter le manuel technique disponible également sur le site www.comelitgroup.com.

Les câbles conseillés sont les suivants :

• UTP (Unshielded Twisted Pair) : câble avec paires torsadées non blindé (non protégé contre les perturbations d'origine électromagnétique),

longueur maximale 100 mètres. Il est conseillé d'utiliser un câble Panduit, réf. NUL5C04BU-CE.

• STP (Shilded Twisted Pair) : type UTP avec blindage en maille métallique.

Les câbles UTP et STP peuvent être de différentes catégories. Pour le système ViP, il est obligatoire d'utiliser des câbles de catégorie 5 (CAT

5) ou supérieure.

Les outils nécessaires au montage sont les suivants :

• Pince à sertir 6-P 8-P.

Il est conseillé d'utiliser une pince à 8 broches Panduit réf. MPT5-8A.

• 2 connecteurs RJ45 pour chaque portion de câble.

Il est conseillé d'utiliser des connecteurs Panduit réf. MP588-L.

CONTENU DU KIT

• 1 Poste intérieur art. 6202WK avec étrier art. 6231

• 1 Module portier art. 33411 + groupe audio/vidéo correspondant art. 4682KC

• 1 Alimentation pour platine de rue art. 1595

• 1 Alimentation pour poste intérieur art. 1441 + dérivation d'étage art.1440

•

DÉFAUT : l’adresse ViP du poste intérieur art. 6202WK est déﬁ nie sur 00000001 « Maître », l’adresse ViP du module portier

art. 33411+ groupe audio/vidéo correspondant art. 4682KC est déﬁ nie sur 00000100.

•

Il est possible de télécharger l'application « Intercall Vip » sur Google play (pour les dispositifs Android) et sur Apple Store

(pour les dispositifs IOS).*

Guide au montage d'un câble de réseau pour la connexion entre PC et switch comelit Art. 1440

* Les marques Android et Google sont enregistrées pas Google Inc. Les marques IOS et Apple sont enregistrées pas Apple Inc.

A FR

Procédure de montage.

La plupart des pinces à sertir présentent deux paires de lames : une paire d'un côté pour dénuder les ﬁ ls et une paire de l'autre pour couper les

ﬁ ls. Si la pince ne sufﬁ t pas pour couper la gaine du câble, utiliser un cutter pour l'entailler et enlever un morceau d'environ deux centimètres.

Veiller en particulier à ne pas couper ni entailler l'isolation des ﬁ ls à l'intérieur de la gaine : dès qu'elles sont coupées, la plupart des gaines se

cassent si on les plie ou on les tire.

Après avoir enlevé la gaine, quatre paires de ﬁ ls apparaissent, torsadés deux par deux, de couleurs différentes. Dérouler les paires de ﬁ ls de

façon à obtenir 8 ﬁ ls séparés. Veiller à les distinguer s'ils ne sont pas de couleurs différentes (dans certains câbles, les ﬁ ls blancs et les ﬁ ls de

couleurs sont tous blancs).

Ouvrir les ﬁ ls en éventail et couper les câbles « bleu », « blanc / bleu », « blanc / marron », « marron ».

Installer les ﬁ ls dans l'ordre où il faudra les sertir, de gauche à droite. La conﬁ guration du câble est indiquée dans le tableau 1, ﬁ gure A.

Tableau 1

Connecteur 1

Connecteur 2

Blanc / Orange

Orange

Blanc / Vert

Vide

Vert

Vide

N.B. :

si les câbles sont d'une autre couleur, il sufﬁ t de veiller à

conserver les correspondances.

Connecteur 1

Connecteur 2

FR

Tenir les ﬁ ls fermement entre deux doigts et les aplatir de façon à les maintenir côte à côte, les lisser, effacer les courbures laissées par leur

précédente torsion, les étirer avec les doigts. Veiller à ce qu'ils restent en ordre.

Tout en continuant à les tenir fermement, les couper à 2 centimètres avec la pince aﬁ n qu'ils soient tous de la même longueur.

Enﬁ ler les ﬁ ls dans le connecteur RJ45 en les maintenant alignés avec les doigts. La languette du connecteur doit être tournée vers le bas et

non visible. La gaine isolante doit arriver juste au bord du connecteur.

Vériﬁ er, en regardant sur le côté du connecteur, que les ﬁ ls arrivent bien au fond. Introduire le connecteur dans la pince à sertir et serrer des

deux mains pour sertir le connecteur de sorte à bloquer les ﬁ ls. La pince ne doit pas s'ouvrir avant d'être serrée à fond.

Répéter exactement les passages ci-dessus, du point 1 au point 8, pour sertir le câble de l'autre côté.

Exemple de connecteur complet

NL

Waarschuwingen

• Voer de installatiewerkzaamheden zorgvuldig uit volgens de door de fabrikant gegeven instructies en met inachtneming van de geldende normen.

• Alle componenten mogen alleen gebruikt worden voor de doeleinden waarvoor ze zijn ontworpen.

Comelit Group S.p.A.

is niet verantwoordelijk voor oneigenlijk gebruik van de

apparatuur, voor wijzigingen die om welke reden dan ook door derden zijn aangebracht, en voor het gebruik van accessoires en materialen die niet door de fabrikant zijn aangeleverd.

• Alle producten voldoen aan de eisen van de richtlijn 2006/95/EG (die de richtlijn 73/23/EEG en latere wijzigingen vervangt). Dit wordt bevestigd door het

-label op de producten.

• Voorkom het binnendringen van vreemde voorwerpen of vloeistoffen in de toestellen.

• De installatie-, montage- en servicewerkzaamheden aan de elektrische apparaten mogen uitsluitend door gespecialiseerde elektriciens worden verricht.

• Sluit de stroomtoevoer af, voordat u onderhoudswerkzaamheden uitvoert.

INLEIDING

Deze handleiding biedt informatie voor de bekabeling en ingebruikname van een basissysteem met enkelvoudige kit bestaande uit een interne

aansluiting art. 6202WK, een deurstation art. 4682KC en Intercall ViP-toepassing. Zie voor de complete gegevens m.b.t. het installeren en

bedraden van het ViP-systeem de technische handleiding die ook beschikbaar is op de site www.comelitgroup.com.

De aanbevolen kabels zijn:

• UTP (Unshielded Twisted Pair): niet-afgeschermde kabel met omhulde paren (niet beschermd tegen elektromagnetische interferentie), maximum

lengte 100 meter. Aangeraden wordt gebruik te maken van een Panduit-kabel code NUL5C04BU-CE.

• STP (Shilded Twisted Pair): als UTP met afscherming van metalen kous.

De kabels UTP, STP kunnen van verschillende categorieën zijn. Voor het ViP-systeem dienen verplicht kabels van categorie 5 (CAT 5) of hoger

te worden gebruikt.

De instrumenten die benodigd zijn voor de montage zijn:

• Krimptang 6-P 8-P.

Aangeraden wordt gebruik te maken van een tang met 8 polen

Panduit code MPT5-8A.

• 2 RJ45-connectors voor ieder kabeltraject.

Aangeraden wordt gebruik te maken van een Panduit-connectors

code MP588-L.

INHOUD VAN DE KIT

• 1 interne aansluiting art. 6202WK met muurplaat art. 6231

• 1 portiermodule art. 33411 + bijbehorende audio/video-unit art. 4682KC

• 1 voedingseenheid voor deurstation art. 1595

• 1 voedingseenheid voor interne aansluiting art. 1441 + verdeler-versterker voor etage art.1440

•

STANDAARD: het ViP-adres van de interne aansluiting art. 6202WK is ingesteld op 00000001 'Master'; het ViP-adres van de

portiermodule art. 33411 + bijbehorende audio/video-unit art. 4682KC is ingesteld op 00000100.

•

De app Intercall Vip kan worden gedownload via Google Play (voor Android-apparaten) of de Apple Store (voor IOS-

apparaten).*

Handleiding voor montage van een netkabel voor de verbinding tussen PC en switch comelit Art. 1440

* De handelsmerken Android en Google zijn gedeponeerde handelsmerken van Google Inc. De handelsmerken IOS en Apple zijn gedeponeerde

handelsmerken van Apple Inc.

A NL

Montageprocedure.

De meeste krimptangen hebben twee paren snijbladen, het ene aan de ene kant, om de draden te strippen, en het andere aan de andere kant, om

de draden te snijden. Als u er niet in slaagt de kabelomhulling met de tang door te snijden, moet u een mesje gebruiken en hiermee de omhulling

inkerven, en een stuk van ongeveer twee centimeter lang verwijderen. Let goed op dat u de isolatie van de draden binnen de omhulling niet

doorsnijdt of inkerft, de meeste omhullingen zullen wanneer ze ingekerfd zijn breken zodra ze gebogen worden of men eraan trekt.

Na het verwijderen van de omhulling heeft u vier draadparen die twee aan twee omhuld zijn, met verschillende kleuren. Maak de draadparen

los, zodat u 8 losse draden heeft, maar let wel op dat u ze onderscheidt in het geval ze geen verschillende kleuren hebben (bij sommige kabels

zijn de wit/kleur-draden helemaal wit).

Open de draden in waaiervorm en snijd de "Blauwe", "Wit / Blauwe", "Wit / Bruine", "Bruine" draden door.

Plaats de draden in de volgorde waarin ze gekrompen moeten worden, van links naar rechts. De conﬁ guratie van de kabel ziet u in tabel 1 en

afbeelding A.

Tabel 1

Connector 1

Connector 2

Wit / oranje

Oranje

Wit / groen

Leeg

Groen

Leeg

N.B.:

als de kleuren van de kabels afwijken, is het voldoende dat u

ervoor zorgt dat de correspondenties kloppen.

Connector 1

Connector 2

NL

Klem de draden stevig tussen twee vingers en maak ze plat zodat ze goed naast elkaar liggen, strijk ze goed recht met uw vinger om bochten

die ontstaan zijn doordat de draden eerder gewikkeld waren te elimineren. Let op dat u de volgorde van de draden niet verandert.

Knip, terwijl u de draden stevig vast blijft houden, met de tang de overtollige 2 cm af zodat alle draden even lang zijn.

Steek de draden in de connector RJ45 terwijl u ze allemaal uitgelijnd tussen uw vingers geklemd houdt. Het lipje van de connector moet

onderaan zitten en niet zichtbaar zijn. De isolerende omhulling moet net tot bij de rand van de connector reiken.

Bekijk de zijkant van de transparante connector en controleer of de draden helemaal tot aan de onderkant zijn ingestoken. Zet de connector

vervolgens in de krimptang en oefen druk uit met twee handen om de connector zodanig te krimpen dat de draden geblokkeerd worden. De

tang behoort niet geopend te worden totdat u helemaal aan het eind bent.

Herhaal nu exact dezelfde stappen die beschreven zijn bij de punten 1 tot 8 om de kabel aan de andere kant te krimpen.

Voorbeeld van complete connector

*Android und Google sind eingetragene Marken von Google Inc. IOS und Apple sind eingetragene Marken von Apple Inc.

DE

Wichtige Hinweise

• Der Einbau muss genau nach den Anweisungen des Herstellers und unter Einhaltung der einschlägigen Vorschriften erfolgen.

• Alle Geräte dürfen ausschließlich nur zu dem Zweck eingesetzt werden, für den sie entwickelt worden sind.

Comelit Group S.p.A.

übernimmt keine Haftung für einen unsachgemäßen

Gebrauch der Geräte, für durch Dritte vorgenommene Änderungen oder die Verwendung von Nicht-Original-Zubehör und -Ersatzteilen.

• Alle unsere Produkte erfüllen die Anforderungen der Richtlinien 2006/95/EG (geändert durch die Richtlinie 73/23/EWG und deren nachfolgende Ergänzungen), wie durch ihre

Kennzeichnung bestätigt wird

• Stecken Sie keine spitzen Gegenstände in das Gerät und sorgen Sie dafür, dass keine Flüssigkeiten hineingelangen können.

• Kabelverlegung sowie Einbau und Wartung der elektrischen Geräte müssen von einem Elektrofachmann ausgeführt werden.

• Vor Wartungseingriffen immer erst die Spannungsversorgung unterbrechen.

EINLEITUNG

Dieses Handbuch enthält die Informationen für die Verdrahtung und Inbetriebnahme einer Basisanlage für Einfamilienhaus, bestehend aus

einer Innensprechstelle Art. 6202WK, einer Außensprechstelle Art. 4682KC und der Anwendung InterCall ViP. Die kompletten Installations-

und Verdrahtungsanleitungen für das System ViP sind im technischen Handbuch enthalten, das auch auf der Website www.comelitgroup.com

bereitgestellt wird.

Die empfohlenen Kabel sind:

• UTP (Unshielded Twisted Pair): max. 100 Meter langes Twisted-Pair-Kabel ohne Schirm (nicht geschützt gegen elektromagnetische Interferenzen).

Empfohlen wird die Verwendung eines Kabels Panduit Art.Nr. NUL5C04BU-CE.

• STP (Shilded Twisted Pair): ähnlich wie UTP mit Schirm aus Metallgewebe.

Die Kabel UPT, STP können verschiedenen Kategorien angehören. Für das System ViP ist die Verwendung von Kabeln der Kategorie 5 (CAT

5) oder höher obligatorisch.

Folgende Werkzeuge werden für den Einbau benötigt:

• Crimpzange 6-P 8-P.

Empfohlen wird die Verwendung einer Crimpzange für 8-polige

Stecker Panduit Art.Nr. MPT5-8A.

• 2 Steckverbinder RJ45 für jeden Kabelabschnitt.

Empfohlen wird die Verwendung von Steckverbindern Panduit Art.Nr.

MP588-L.

INHALT DES SETS

• 1 Innensprechstelle Art. 6202WK mit Grundplatte Art. 6231

• 1 Türöffnermodul Art. 33411 + entsprechende Audio/Video-Einheit Art. 4682KC

• 1 Netzteil für Außensprechstelle Art. 1595

• 1 Netzteil für Innensprechstelle Art. 1441 + Etagenabzweig Art.1440

•

DEFAULT: Die ViP-Adresse der Innensprechstelle Art. 6202WK ist auf 00000001 „Master“, die ViP-Adresse des

Türöffnermoduls Art. 33411 und der entsprechenden Audio/Video-Einheit Art. 4682KC auf 00000100 eingestellt.

•

Die Anwendung „Intercall Vip“ kann von Google Play (Android-Geräte) und Apple Store (IOS-Geräte) heruntergeladen

werden.*

Einbauanleitung eines Netzkabels für die Verbindung zwischen PC und Switch Comelit Art. 1440

A DE

Einbauprozedur.

Die meisten Crimpzangen haben zwei Messerpaare, das Paar auf der einen Seite dient zum Abisolieren der Drähte, das Paar auf der anderen

Seite zum Durchschneiden der Drähte. Wenn sich der Kabelmantel nicht mit der Crimpzange durchschneiden lässt, muss er mit einer Klinge

eingeritzt und ein etwa zwei Zentimeter langer Abschnitt entfernt werden. Darauf achten, dass die Isolierung der Drähte im Kabelmantel nicht

durchgeschnitten oder eingeritzt wird. Die meisten eingeritzten Kabelmäntel brechen ab, wenn sie gebogen oder gezogen werden.

Nach Entfernen des Kabelmantels sind vier verschiedenfarbige, paarweise verdrillte Adernpaare freigelegt. Die Adernpaare in 8 separate

Adern aufdrehen, dabei darauf achten, sie auseinander zu halten, falls sie keine unterschiedlichen Farben haben (bei einigen Kabeln sind die

weißen/farbigen Adern alle weiß).

Die Drähte fächerförmig anordnen und die Drähte "Blau", "Weiß / Blau", "Weiß / Braun", "Braun" durchschneiden.

Die Kabel von links nach rechts fächerartig in der Reihenfolge anordnen, in der sie vercrimpt werden müssen. Die Konﬁ guration des Kabels

kann der Tabelle 1 und Abbildung A entnommen werden.

Tabelle 1

Steckverbinder 1

Steckverbinder 2

Weiß / Orange

Orange

Weiß / Grün

Leer

Grün

Leer

Anm.:

Bei abweichenden Kabelfarben brauchen nur die richtigen

Entsprechungen beibehalten zu werden.

Steckverbinder

DE

Die Adern zwischen zwei Fingen festhalten und ﬂ ach drücken, damit sie bündig aneinander liegen. Gut glätten und die durch die vorherige

Verdrillung verursachten leichten Verbiegungen mit den Fingern glatt streichen. Darauf achten, dass sie in der vorgegebenen Reihenfolge bleiben.

Weiterhin festhalten und mit der Zange den Teil abschneiden, der 2 cm übersteigt, damit alle Adern gleich lang sind.

Die Adern in den Stecker RJ45 stecken und dabei weiterhin zwischen den Fingern festhalten. Die Lasche des Steckers muss nach unten

gerichtet, darf also nicht zu sehen sein. Der isolierende Kabelmantel muss bündig zur Steckerkante abschließen.

Bei Blick von der Seite auf den durchsichtigen Stecker müssen die Adern bis zum Ende im Stecker liegen. Dann den Stecker in die Crimpzange

legen und mit beiden Händen den Stecker vercrimpen, um die Adern zu ﬁ xieren. Die Zange sollte sich nicht öffnen, wenn sie nicht bis zum

Anschlag zugedrückt wurde.

Anschließend die oben beschriebenen Vorgänge von Punkt 1 bis 8 wiederholen, um das Kabel am anderen Ende zu vercrimpen.

Beispiel für einen kompletten

Steckverbinder

ES

Advertencias

• La instalación se ha de efectuar en conformidad con las normas vigentes, siguiendo atentamente las instrucciones suministradas por el fabricante.

• Todos los aparatos deben destinarse exclusivamente al uso para el cual han sido construidos.

Comelit Group S.p.A.

declina toda responsabilidad por el uso impropio de los

aparatos, por cambios efectuados por terceros por cualquier motivo o ﬁ nalidad y por el uso de accesorios y materiales no originales.

• Todos los productos son conformes a los requisitos de las Directivas 2006/95/CE (que sustituye la Directiva 73/23/CEE y sucesivas enmiendas) como demuestra la presencia de

la marca

en ellos.

• No introducir objetos ni echar líquidos en el interior del dispositivo.

• La instalación, el montaje y el mantenimiento de los aparatos eléctricos deben ser efectuados exclusivamente por electricistas especializados.

• Antes de efectuar cualquier operación de mantenimiento hay que cortar la alimentación.

INTRODUCCIÓN

Este manual proporciona la información necesaria para cablear y poner en funcionamiento una instalación básica de un kit unifamiliar compuesto

por una unidad interna art. 6202WK, una placa externa art. 4682KC y la aplicación Intercall Vip. Para más información sobre la instalación y el

cableado del sistema ViP, consultar el manual técnico que se puede descargar en el sitio www.comelitgroup.com.

Los cables aconsejados son:

• UTP (Unshielded Twisted Pair): cable con pares enrollados no blindado (no protegido contra interferencias electromagnéticas), longitud máxima

100 m. Se aconseja usar un cable Panduit cód. NUL5C04BU-CE.

• STP (Shilded Twisted Pair): similar al cable UTP con blindaje mediante revestimiento metálico.

Los cabes UTP y STP pueden ser de diferentes categorías. Para el sistema ViP es obligatorio emplear cables de categoría 5 (CAT 5) o superior.

Las herramientas necesarias para el montaje son:

• Alicates de engarzar 6-P 8-P.

Se aconseja usar unos alicates de ocho polos Panduit cód. MPT5-8A.

• Dos conectores RJ45 para cada tramo de cable.

Se aconseja usar conectores Panduit cód. MP588-L.

CONTENIDO DEL KIT

• 1 Unidad interna art. 6202WK con placa soporte art. 6231

• 1 Módulo centralita de conserjería art. 33411 y correspondiente grupo audio/vídeo art. 4682KC

• 1 Alimentador para placa externa art. 1595

• 1 Alimentador para unidad interna art. 1441 y derivador de planta art. 1440

•

PREDEFINIDO: la dirección ViP de la unidad interna art. 6202WK está conﬁ gurada en 00000001 “Master” y la dirección

ViP del módulo centralita de conserjería art. 33411 y correspondiente grupo audio/vídeo art. 4682KC está conﬁ gurada en

00000100.

•

La aplicación "Intercall Vip" se puede descargar en Google play (para dispositivos Android) y en Apple Store (para

dispositivos IOS).*

Guía para el montaje de un cable de red para la conexión entre el PC y el derivador de planta Comelit Art. 1440

* Android y Google son marcas registradas de Google Inc. IOS y Apple son marcas registradas de Apple Inc.

A ES

Procedimiento de montaje.

La mayoría de alicates de engarce poseen dos pares de bocas: en un lado, un par para pelar los cables; en el otro, un par para cortarlos. Si los

alicates no logran cortar la vaina del cable, es necesario usar una cuchilla, hacer un corte en la vaina y quitar un trozo de unos dos centímetros.

Prestar mucha atención en no cortar ni hendir el aislamiento de los hilos dentro de la vaina; la mayor parte de las vainas apenas hendidas se

rompen si se doblan o se tira de ellas.

Tras quitar la vaina, se ven cuatro pares de hilos enrollados entre sí de dos en dos y de color diferente. Desenrollar los pares de hilos para

obtener los ocho hilos separados controlando que se sepan distinguir en caso de que no tengan colores diferentes (en algunos cables, los

hilos blanco/color son todos blancos).

Abrir en forma de abanico los hilos y cortar los cables "azul", "blanco / azul", "blanco / marrón" y "marrón".

Colocar los cables con el orden con el cual se deben engarzar de izquierda a derecha. Las características del cable se ilustran en la tabla 1

y la ﬁ gura A.

Tabla 1

Conector 1

Conector 2

Blanco / Naranja

Naranja

Blanco / Verde

Vacío

Verde

Vacío

Nota Bene:

si los colores del cable son diferentes, mantener las

correspondencias justas.

Conector 1

Conector 2

ES

Sujetar los hilos entre dos dedos y aplastarlos de manera que queden bien cerca unos de otros. Alisarlos bien eliminando las dobleces

provocadas por haber estado enrollados. Prestar atención en no modiﬁ car su orden.

Sujetándolos bien, cortar con los alicates la parte que supera los dos centímetros para que todos tengan la misma longitud.

Introducir los hilos en el conector RJ45 manteniéndolos bien apretados entre los dedos. La lengüeta del conector tiene que quedar abajo,

escondida a la vista. La vaina aislante tiene que llegar justo al borde del conector.

Mirando por el lado del conector transparente, controlar que los hilos hayan llegado hasta el fondo. Luego, introducir el conector en los alicates

de engarzar y apretar los alicates con las dos manos para que los cables queden bien sujetos en el conector. No abrir los alicates hasta que

no se haya llegado al tope.

Repetir las operaciones descritas del punto 1 al 8 para engarzar el cable por el otro lado.

Ejemplo de conector completo

PT

Avisos

• Instalar o equipamento cuidadosamente, seguindo as instruções dadas pelo fabricante e em conformidade com a legislação em vigor.

• Todos os aparelhos devem ser exclusivamente destinados ao uso para o qual foram concebidos.

Comelit Group S.p.A.

declina qualquer responsabilidade pelo uso impróprio do equipamento,

quaisquer modiﬁ cações efectuadas por qualquer motivo sem autorização prévia, como também pelo uso de acessórios e materiais que não tenham sido originariamente fornecidas pela Comelit

Group S.p.A.

• Todos os produtos estão em conformidade com os requisitos das directivas 2006/95/CE (que substituem as directivas 73/23/CEE e as alterações subsequentes). A prova é a marca

nos produtos.

• Não introduzir objectos, nem derramar líquidos no interior do dispositivo.

• As intervenções de instalação, montagem e assistência a aparelhos eléctricos devem ser realizadas exclusivamente por electricistas especializados.

• Cortar a alimentação eléctrica antes de realizar qualquer tipo de manutenção.

INTRODUÇÃO

Este manual contém informações para cablar e colocar em funcionamento um equipamento base de um kit monofamiliar composto por um posto

interno art. 6202WK, um posto externo art. 4682KC e aplicação “Intercall ViP”. Para informações completas de instalação e cablagem do sistema

ViP, consultar o manual técnico disponível também em www.comelitgroup.com.

Os cabos aconselhados são:

• UTP (Unshielded Twisted Pair): cabo de par trançado não blindado (não protegido de interferências electromagnéticas), comprimento máximo

100 metros. Sugere-se utilizar um cabo Panduit cód. NUL5C04BU-CE.

• STP (Shilded Twisted Pair): semelhante ao UTP, blindagem com trança metálica.

Os cabos UTP, STP podem ser de diferentes categorias. Para o sistema ViP é obrigatório utilizar cabos da categoria 5 (CAT 5) ou superior.

Os instrumentos necessários para a montagem são:

• Alicate de crimpar 6-P 8-P.

Sugere-se utilizar um alicate de 8 pólos Panduit cód. MPT5-8A.

• 2 conectores RJ45 para cada percurso de cabo.

Sugere-se utilizar conectores Panduit cód. MP588-L.

CONTEÚDO DO KIT

• 1 Posto interno art. 6202WK com suporte art. 6231

• 1 Módulo porteiro art. 33411 + respectivo grupo áudio/vídeo art. 4682KC

• 1 Alimentador para posto externo art. 1595

• 1 Alimentador para posto interno art. 1441 + derivador de andar art.1440

•

PREDEFINIÇÃO: o endereço ViP predeﬁ nido do posto interno art. 6202WK é 00000001 “Master”, o endereço ViP predeﬁ nido

do módulo porteiro art. 33411+ respectivo grupo áudio/vídeo art. 4682KC é 00000100.

•

A aplicação “Intercall ViP” pode ser transferida a partir do Google Play (para dispositivos Android) ou a partir da Apple

Store (para dispositivos IOS).*

Guia de montagem de um cabo de rede para a ligação entre PC e interruptor Comelit Art. 1440

* As marcas Android e Google são marcas registadas da Google Inc. As marcas IOS e Apple são marcas registadas da Apple Inc.

Аннотация для Comelit MT 8511I в формате PDF

Топ 10 инструкций

100.00

MB QUART DSG 213

99.98

Skil 0790 RA

99.98

Bosch KGN39VW21

99.97

Sony CDX-CA750X RU

99.97

Braun 310 Series 3

99.96

Asus P3-PE5

99.96

Siemens MQ 5 N 298

99.96

YUKON EXTEND LRS-1000

99.96

Bosch GWS 22-230 JH Professional

99.96

Philips Lunettes 3D Active

К рейтингу инструкций и мануалов →

Другие инструкции

Shure BETA 181

Siemens EH901SK11

Leica Geosystems DIGICAT 500i/550i Safety Guide

Festool CXS
