Procedimento para a montagem

1.

A maioria dos alicates de crimpar tem dois pares de lâminas, um par de um lado, para decapar os fi os e outro par do outro, para cortar os

fi os. Caso o alicate não permita cortar a bainha do cabo, utilizar uma lâmina de barbear e retirar um pedaço com cerca de dois centímetros de

comprimento. Ter cuidado para não cortar o isolamento dos fi os dentro da bainha, a maior parte das bainhas após serem cortadas partem-se

quando dobradas ou puxadas.

2.

Após a remoção da bainha existirão quatro pares de fi os trançados entre si, dois a dois e de cores diferentes. Libertar os pares de fi os de

forma a ter 8 fi os separados, prestando atenção para os distinguir caso tenham cores diferentes (em alguns cabos os fi os branco/cor são

todos brancos).

3.

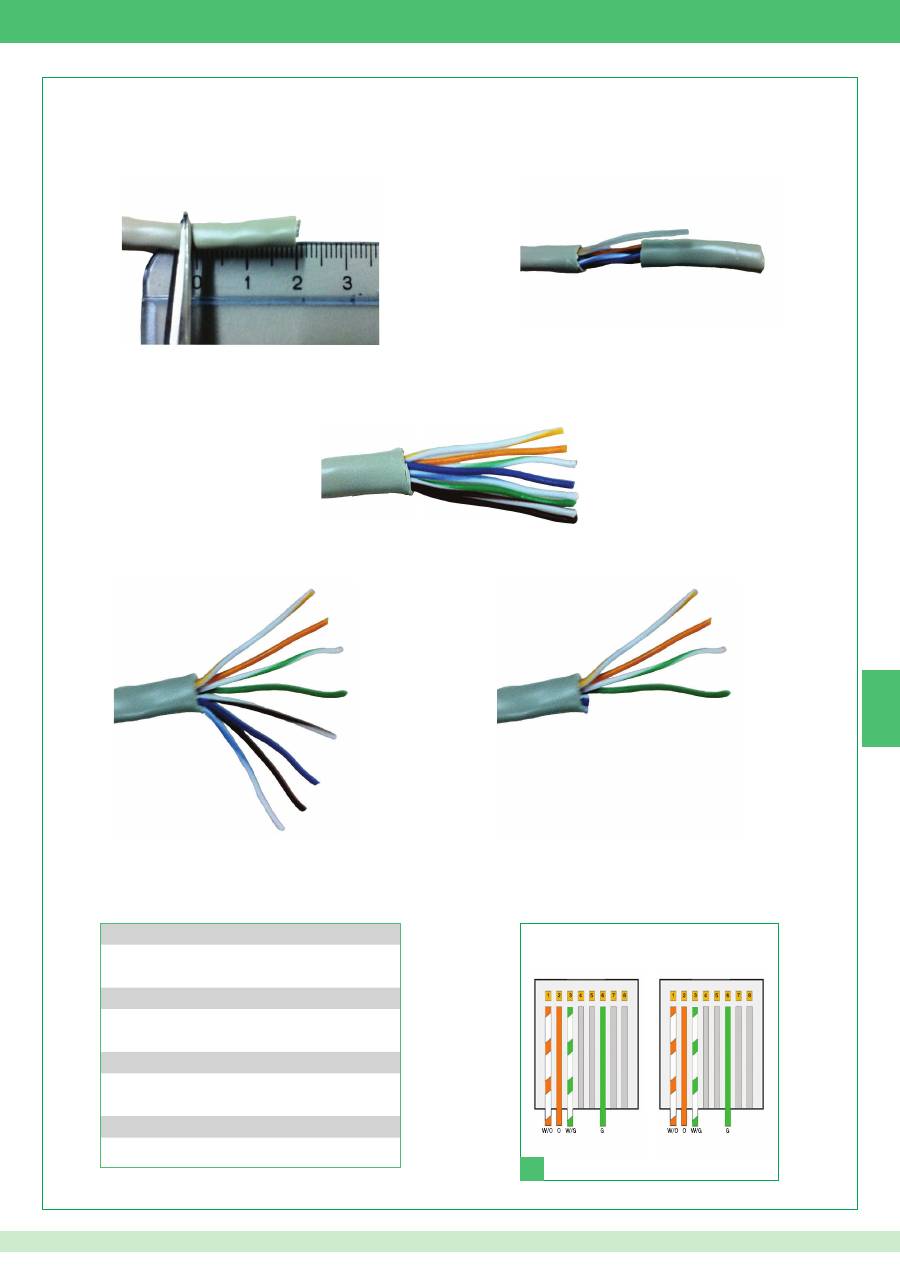

Abrir os fi os e cortar os cabos azul, branco/azul, branco/castanho, castanho.

4.

Dispor os cabos pela ordem em que deverão ser crimpados, da esquerda para a direita. Consultar a confi guração do cabo na Tabela 1, Figura A.

Tabela 1

Conector 1

Conector 2

Branco/Laranja

Branco/Laranja

Laranja

Laranja

Branco/Verde

Branco/Verde

Vazio

Vazio

Vazio

Vazio

Verde

Verde

Vazio

Vazio

Vazio

Vazio

Nota:

 caso as cores do cabo sejam diferentes, manter as

correspondências correctas.

Conector 1

Conector 2

22

PT

5.

 Manter os fi os apertados entre dois dedos e achatá-los para que fi quem bem juntos, alisá-los bem, retirando as ligeiras curvas devido à

interligação entre os fi os e esticá-los com os dedos. Prestar atenção para que permanecem na ordem correcta.

6.

 Mantendo-os direitos, cortar com o alicate os 2 centímetros de excesso para que tenham o mesmo comprimento.

7.

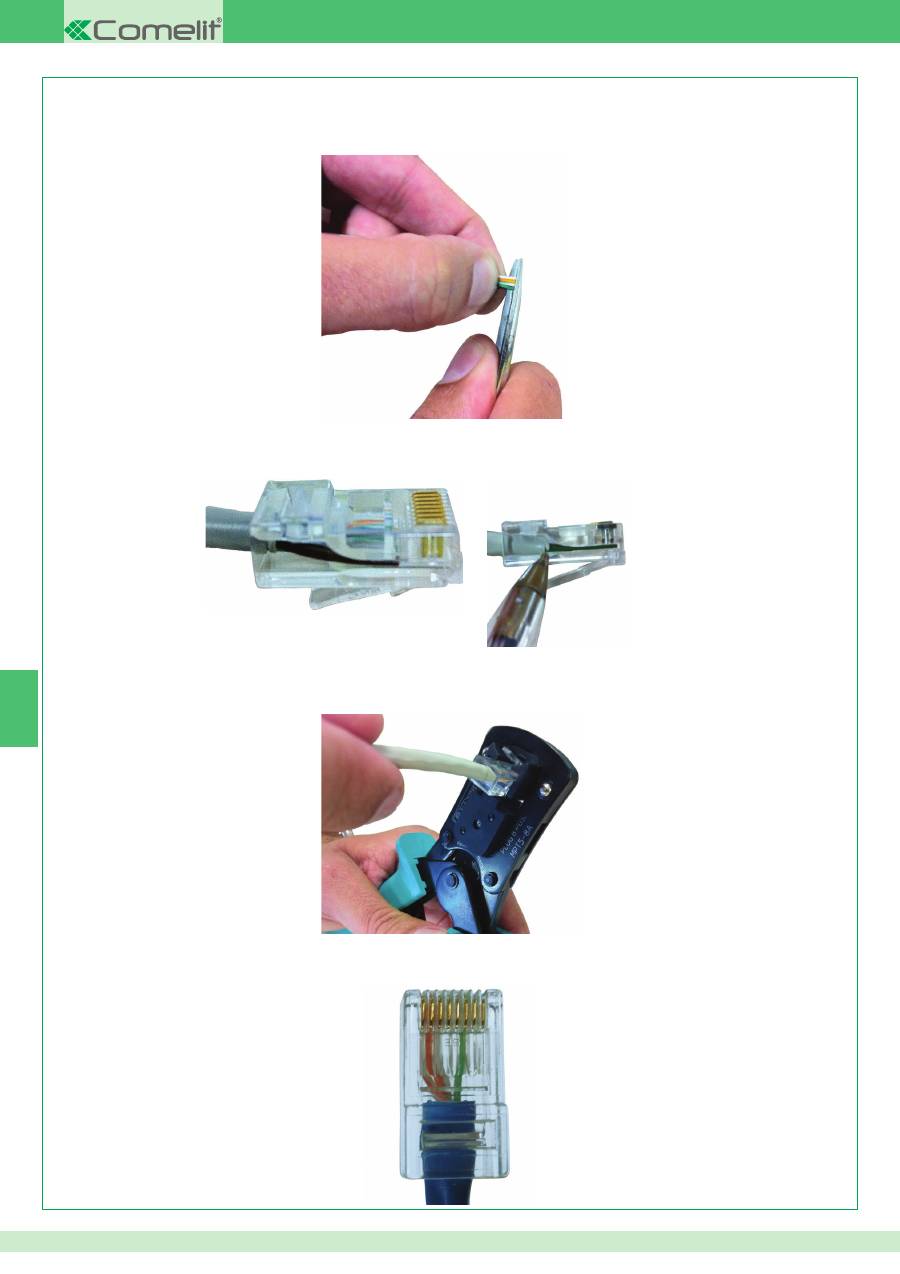

Introduzir os fi os no conector RJ45 mantendo-os sempre apertados entre os dedos. O conector deve ter a lingueta em baixo, fora da vista. A

bainha isoladora deve chegar perto do rebordo do conector.

8.

 Olhar pelo lado do conector transparente e verifi car se os fi os chegaram até ao fundo. Posteriormente, introduzir o conector no alicate de

crimpar e, apertando o alicate com as duas mãos, crimpar o conector de modo a cortar os fi os. Não abrir o alicate até chegar ao fundo.

9.

Repetir os vários passos acima nos pontos de 1 a 8 para crimpar o cabo do outro lado.

Exemplo de conector completo

23

RU

 Предупреждения

•  Выполняйте установку, тщательно соблюдая инструкции производителя и требования действующих норм.

•  Все устройства должны использоваться только в соответствии со своим предназначением.

Comelit Group S.p.A.

снимает с себя всякую ответственность за неправильное

использование приборов, за изменения, внесенные третьими лицами по любой причине и с любой целью, а также за использование неоригинальных материалов и принадлежностей.

•  Все изделия соответствуют требованиям Директивы 2006/95/EC (которая заменяет Директиву 73/23/EEC и последующие поправки), о чем свидетельствует нанесенный на них знак

 CE

.

•  Не помещайте внутрь устройства посторонние предметы и не допускайте попадания в него жидкостей.

•  Все работы по установке, монтажу и техническому обслуживанию электроприборов должны выполняться только квалифицированными электриками.

•  Отключайте электропитание перед выполнением технического обслуживания.

ВВЕДЕНИЕ

Данное руководство содержит информацию по выполнению кабельного подключения и запуска в действие базовой системы для односемейного

дома, состоящей из внутреннего блока арт. 6202WK, внешнего блока арт. 4682KC и приложения Intercall ViP.  Для получения полной информации по

установке и кабельному подключению системы ViP обращайтесь к техническому руководству, доступному также на сайте www.comelitgroup.com.

Рекомендуемые кабели:

• UTP (Unshielded Twisted Pair): кабель с неэкранированной витой парой (не защищенный от электромагнитных помех), максимальная длина 100

метров. Рекомендуется использование кабеля Panduit код NUL5C04BU-CE.

• STP (Shilded Twisted Pair): подобен кабелю UTP, но экранированный металлической оплеткой.

Кабели UTP, STP могут принадлежать к различным категориям. Для системы ViP обязательным является применение кабелей категории 5 (CAT 5)

или выше.

Обязательный монтажный инструмент:

• Кримпер 6-P 8-P.

Рекомендуется использование 8-полюсного кримпера Panduit код MPT5-8A.

• 2 разъема RJ45 для каждого участка кабеля.

Рекомендуется использование разъемов Panduit код MP588-L.

В КОМПЛЕКТ ВХОДИТ:

• 1 Внутренний блок арт. 6202WK c держателем арт. 6231

• 1 Вызывная панель арт. 33411 + соответствующий аудио/видео блок арт. 4682KC

• 1 Блок питания для внешнего блока арт. 1595

• 1 Блок питания для внутреннего блока арт. 1441 + этажный ответвитель арт. 1440

•

НАСТРОЙКА ПО УМОЛЧАНИЮ: ViP-адрес внутреннего блока арт. 6202WK настроен на 00000001 "Master", ViP-адрес

вызывной панели арт. 33411 + соответствующий аудио/видео блок арт. 4682KC настроен на 00000100.

•

Приложение "Intercall Vip" можно скачать из Google play (для Android-устройств) и из Apple Store (для IOS-устройств).*

Инструкции по монтажу сетевого кабеля для соединения ПК с коммутатором Comelit арт. 1440

* Торговые марки Android и Google являются товарными знаками, зарегистрированными компанией Google Inc. Торговые марки IOS и Apple являются

товарными знаками, зарегистрированными компанией Apple Inc.

24

A RU

Процедура монтажа

1.

Большинство обжимных кримперов имеет по две пары лезвий: одна пара с одной стороны служит для зачистки проводов, а другая пара с

другой стороны - для их обрезки. Если кримпер не позволяет надрезать оболочку кабеля, то используйте лезвие, которым сначала надрежьте,

а затем снимите часть оплетки длиной около двух сантиметров. Тщательно следите за тем, чтобы не надрезать или не перерезать изоляцию

проводов внутри оплетки, поскольку большинство оплеток при надрезании ломаются при изгибе или натяжении.

2.

После снятия оплетки у Вас будет четыре пары перекрученных попарно друг с другом проводов разного цвета. Раскрутите пары проводов так,

чтобы получилось 8 отдельных проводов, но следите за тем, чтобы не перепутать их в случае, если они не разного цвета (в некоторых кабелях

белые/цветные провода - все белого цвета).

3.

Расположите веером провода и обрежьте кабели "Синий", "Белый/Синий", "Белый/Коричневый", "Коричневый".

4.

Расположите кабели в том порядке, в котором их нужно будет обжать слева направо. Конфигурацию кабеля можно посмотреть в таблице 1 и

на рисунке А.

Таблица 1

Разъем 1

Разъем 2

Белый / Оранжевый

Белый / Оранжевый

Оранжевый

Оранжевый

Белый / Зеленый

Белый / Зеленый

Пустой

Пустой

Пустой

Пустой

Зеленый

Зеленый

Пустой

Пустой

Пустой

Пустой

Примечание:

 если цвета проводов кабеля разные, то достаточно

соблюдать нужный порядок.

Разъем 1

Разъем 2

25

RU

5.

 Плотно зажмите провода двумя пальцами так, чтобы они хорошо прилегали друг к другу; хорошо разгладьте их пальцами, удаляя небольшие

изгибы, оставшиеся от перекручивания. Следите, чтобы не нарушить порядок проводов.

6.

 Продолжая плотно удерживать провода, обрежьте концы, выступающие более чем на 2 см так, чтобы все они были одной длины.

7.

Вставьте провода в разъем RJ45, по-прежнему плотно удерживая их между пальцев. Язычок разъема должен находиться внизу и не быть на

виду. Изолирующая оболочка должна доходить как раз до края разъема.

8.

 Проверьте сбоку через прозрачный разъем, чтобы провода заходили до конца разъема. Затем вставьте разъем в кримпер и, сжимая его обеими

руками, обожмите разъем так, чтобы закрепить в нем провода. Кримпер не должен открываться до тех пор, пока не дойдет до упора.

9.

Теперь повторите все вышеописанные пункты с 1 по 8 для обжима кабеля с другой стороны.

Пример разъема в сборе

26

* Android ve google, Google Inc.'nin ticari markalarıdır. IOS ve Apple, Apple Inc.'nin ticari markalarıdır.

TR

Uyarılar

•  Kurulumu çok titiz bir şekilde üretici tarafından verilen talimatlara ve yürürlükteki kanunlara uygun bir şekilde gerçekleştiriniz.

•  Tüm aygıtlar yalnızca kullanıma yöenlik olmalıdır, bunun için tasarlanmışlardır.

Comelit Group S.p.A.

, aygıtların uygunsuz bir şekilde kullanılmasından, başkaları tarafından herhangi bir sebep

ve amaç doğrultusunda yapılan değişikliklerden, orijinal olmayan aksesuarların ve malzemelerin kullanılmasından dolayı sorumlu tutulamaz.

•  Tüm ürünler 2006/95/CE (73/23/CEE direktifl erinin ve sonraki düzeltmelerin yerini alan) direktifl erinin mevzuatına uygundur ve bu üzerlerinde

CE

 damgasının bulunması ile kanıtlanmıştır.

•  Aygıtın içine başka nesneler ve sıvı temas ettirmeyiniz.

•  Elektrik aygıtlarında yapılacak kurulum, montaj ve teknik yardım müdahaleleri mutlak suretle uzman elektrikçiler tarafından gerçekleştirilmelidir.

•  Herhangi bir bakım gerçekleştirmeden önce beslemeyi kesiniz.

GİRİŞ

Bu kılavuz bir dahili ünite Kod 6202WK, bir harici ünite Kod 4682KC ve Intercall ViP uygulamasından oluşan tek ailelik bir kitin baz sistemine ilişkin kablolama

ve çalıştırma bilgilerini içermektedir.  ViP sistemi hakkında tüm kurulum ve kablolama bilgileri için www.comelitgroup.com sitesi üzerinde de mevcut olan

teknik kullanım kılavuzuna başvurunuz.

Önerilen kablolar:

• UTP (Unshielded Twisted Pair): korumasız bükülü kablo çifti (elektromanyetik girişime karşı korumalı değildir), maksimum uzunluk 100 metre. Bir Panduit kablo

kullanılması önerilir, kod NUL5C04BU-CE.

• STP (Shilded Twisted Pair): UTP ile benzer özellikte olup, koruyucu metal kılıfa sahiptir.

UTP, STP kabloları farklı kategorilerde olabilirler. ViP sistemi için kategori 5 (CAT 5) veya üzeri kablolar kullanılması zorunludur.

Montaj için gerekli aletler:

• 6-P 8-P kablo ucu sıkıştırma pensesi.

8 kutuplu bir Panduit pense kullanılması önerilir, kod MPT5-8A.

• Her kablo hattı için 2 adet RJ45 konnektör.

Panduit konnektörlerin kullanılması önerilir, kod MP588-L.

KIT İÇERİĞİ

• 1 Dahili ünite (Kod 6202WK), braket (Kod 6231) ile birlikte

• 1 Kapıcı modülü (Kod 33411) + ilgili ses/video takımı (Kod 4682KC)

• 1 Harici ünite için besleyici (Kod 1595)

• 1 Dahili ünite için besleyici (Kod 1441) + kat dağıtım bloğu (Kod 1440)

•

VARSAYILAN: Dahili ünitenin (Kod 6202WK) ViP adresi 00000001 “Master” olarak ayarlanır, kapıcı modülü Kod 33411 + ilgili ses/

video grubunun (Kod 4682KC) ViP adresi 00000100 olarak ayarlanır.

•

"Intercall Vip" uygulaması Google play (Android aygıtlar için) ve Apple Store'dan (IOS aygıtlar için) indirilebilir.*

PC ile comelit Art. 1440 switch arasındaki bağlantı için bir ağ kablosunun montaj kılavuzu

27

A TR

Montaj prosedürü.

1.

Kablo ucu sıkıştırma penselerinin çoğu iki çift bıçağa sahiptir; bir yandaki bir çift telleri sıyırmak için, diğer yandaki diğer çift ise telleri kesmek içindir.

Kablo kılıfını penseyi kullanarak kesmeniz mümkün değilse bir jilet kullanmanız ve bununla kılıfı çizerek boydan yaklaşık iki santimetrelik bir parça

kesmeniz gerekmektedir. Kılıfın içerisindeki tellerin yalıtım malzemesini kesmemeye ve çizmemeye dikkat edin, çizilen kılıfl arın çoğu bükülmeleri veya

çekilmeleri halinde koparlar.

2.

Kılıfı çıkardıktan sonra, birbirlerine ikişer ikişer ve farklı renkte sarılmış teller göreceksiniz. Tel çiftlerini 8 ayrı tel elde edecek şekilde çözün ancak farklı

renklere sahip olmamaları halinde bunları ayırt etmeye dikkat edin (bazı kablolarda beyaz-renkli tellerin tümü beyazdır).

3.

Telleri yelpaze gibi açınız ve “Mavi”, “Beyaz/Mavi”, “Beyaz/Kahverengi”, “Kahverengi” kabloları kesiniz.

4.

Soldan sağa krepleyeceğiniz sıra ile kabloları diziniz. Kablo konfi gürasyonunu Tablo 1 ve Şekil A'da görebilirsiniz.

Tablo 1

Konnektör 1

Konnektör 2

Beyaz / Turuncu

Beyaz / Turuncu

Turuncu

Turuncu

Beyaz / Yeşil

Beyaz / Yeşil

Boş

Boş

Boş

Boş

Yeşil

Yeşil

Boş

Boş

Boş

Boş

Not:

 Kablo renkleri farklı ise doğru eşleşmelerin sağlanması yeterlidir.

Konnektör 1

Konnektör 2

28

TR

5.

 Telleri iki parmağınızın arasında sıkıca tutun ve birbirlerine iyice bitişecek şekilde düzleyin, önceki sarım nedeniyle oluşan hafi f eğrilikleri parmaklarınızla

düzeltmek suretiyle gidererek telleri iyice düzleştirin. Bulunmaları gereken sıradan ayrılmamalarına dikkat edin.

6.

 Sıkıca tutmaya devam ederek 2 santimetreyi aşan kısmı pense ile, tümü aynı uzunlukta olacak şekilde kesin.

7.

Telleri parmaklarınız arasında daima sıkıca dizilmiş şekilde tutarak RJ45 konnektörüne geçirin. Konnektörün dili aşağıda olmalı, görünmemelidir. Yalıtkan

kılıf konnektör sınırının hemen yakınına ulaşmalıdır.

8.

 Şeff af konnektör tarafına bakarak, tellerin son noktaya kadar geldiğinden emin olun. Sonra konnektörü kablo ucu sıkıştırma pensesine geçirin ve penseyi

iki elinizle sıkarak konnektörü teller sabitlenecek şekilde sıkıştırın. Sonuna kadar gelinmediği takdirde pensenin açılmaması gerekir.

9.

Şimdi, kablonun diğer tarafını sıkıştırmak için yukarıda açıklanan madde 1 ile 8 arasındaki aşamaları aynen tekrarlayın.

Tamamlanmış konnektör örneği.

29

PL

 Ostrzeżenia

•  Przeprowadzić instalację ściśle według instrukcji dostarczonych przez producenta oraz zgodnie z obowiązującymi przepisami.

•  Wszystkie urządzenia powinny być wykorzystywane wyłącznie do tych celów, do których zostały opracowane.

Comelit Group S.p.A.

 nie ponosi żadnej odpowiedzialności za niewłaściwe użycie

urządzeń, modyfi kacje wprowadzone przez osoby nieupoważnione oraz za szkody wynikłe na skutek zastosowania akcesoriów i materiałów innych niż oryginalne.

•  Wszystkie produkty są zgodne z wymogami dyrektywy 2006/95/WE (która zastępuje dyrektywę 73/23/EWG z późniejszymi zmianami), co jest poświadczone obecnością na nich oznaczenia

CE

.

•  Nie wkładać żadnych przedmiotów ani nie wlewać płynów do wnętrza urządzenia.

•  Czynności instalacji, montażu oraz serwisowania urządzeń elektrycznych powinny być wykonywane wyłącznie przez wykwalifi kowanych elektryków.

•  Przed przystąpieniem do wszelkich czynności konserwacyjnych odłączyć zasilanie.

WPROWADZENIE

Niniejsza instrukcja zawiera informacje dotyczące przygotowania okablowania oraz podłączenia podstawowej instalacji zestawu jednorodzinnego

obejmującego panel wewnętrzny o numerze katalogowym 6202WK, panel zewnętrzny o numerze katalogowym 4682KC oraz aplikację Intercall ViP.

Kompletne informacje na temat instalacji oraz okablowania systemu ViP podano w instrukcji technicznej, którą można również pobrać ze strony www.

comelitgroup.com.

Zalecane kable:

• UTP (Unshielded Twisted Pair): skrętka bez ekranowania (bez ochrony przed zakłóceniami elektromagnetycznymi), maksymalna długość 100 metrów. Zaleca się

użycie kabla Panduit kod NUL5C04BU-CE.

• STP (Shilded Twisted Pair): podobny do UTP, ale z ekranem w postaci metalowego oplotu.

Kable UTP, STP mogą być różnych kategorii. W systemie ViP obowiązkowe jest użycie kabli kategorii 5 (CAT 5) lub wyższej.

Narzędzia niezbędne do montażu:

• Zaciskarka 6-P 8-P.

Zaleca się użycie zaciskarki 8-biegunowej Panduit kod MPT5-8A.

• 2 wtyki RJ45 na każdy odcinek kabla.

Zaleca się użycie wtyków Panduit kod MP588-L.

ZAWARTOŚĆ ZESTAWU

• 1 panel wewnętrzny o numerze katalogowym 6202WK ze wspornikiem o numerze katalogowym 6231

• 1 moduł centrali portierskiej o numerze katalogowym 33411 + zestaw audio/wideo o numerze katalogowym 4682KC

• 1 zasilacz panelu zewnętrznego o numerze katalogowym 1595

• 1 zasilacz panelu wewnętrznego o numerze katalogowym 1441 + odgałęzienie na piętro o numerze katalogowym 1440

•

USTAWIENIE DOMYŚLNE: adres ViP panelu wewnętrznego o numerze katalogowym 6202WK został ustawiony jako 00000001

„Master“, natomiast adres ViP centrali portierskiej o numerze katalogowym 33411 + zestaw audio/wideo o numerze katalogowym

4682KC został ustawiony jako 00000100.

•

Aplikację „Intercall Vip“ można pobrać z serwisu Google play (urządzenia z systemem Android) oraz z serwisu Apple Store (urządzenia

z systemem IOS).*

Instrukcja montażu kabla sieciowego do połączenia między komputerem a przełącznikiem comelit Art. 1440

* Marki Android oraz google to zastrzeżone marki Google Inc. Marki IOS oraz Apple to zastrzeżone marki Apple Inc.

30

A PL

Procedura montażu.

1.

Większość zaciskarek ma dwie pary ostrzy, z dwóch stron, jedną do usuwania osłony z przewodów a drugą do ich obcinania. Jeśli zaciskarką nie można

obciąć osłony kabla, trzeba użyć innego ostrza do wykonania nacięcia, a następnie usunąć osłonę na długości około dwóch centymetrów. Szczególnie

uważać, by nie naciąć izolacji przewodów w osłonie, większość osłon można bardzo łatwo usunąć, zginając lub pociągając, nawet po wykonaniu bardzo

płytkiego nacięcia.

2.

Po usunięciu osłony kabla widoczne są cztery pary przewodów skręconych w różnokolorowe pary. Rozwinąć pary przewodów tak, by uzyskać 8

oddzielnych przewodów, ale zwrócić uwagę na ewentualną konieczność wykonania oznaczeń, jeśli nie różnią się kolorami ( w niektórych kablach

przewody normalnie białe-kolorowe są w całości białe).

3.

Otworzyć w wachlarz żyły i obciąć przewody „Niebieski”, „Biały / Niebieski”, „Biały / Brązowy”, „Brązowy”.

4.

Rozłożyć przewody w kolejności, w jakiej mają być zaciskane, od lewej do prawej. Konfi gurację kabla przedstawiono w Tabeli 1 i na Rysunku A.

Tabela 1

Wtyk 1

Wtyk 2

Biały / Pomarańczowy

Biały / Pomarańczowy

Pomarańczowy

Pomarańczowy

Biały / Zielony

Biały / Zielony

Pusty

Pusty

Pusty

Pusty

Zielony

Zielony

Pusty

Pusty

Pusty

Pusty

Uwaga:

 Jeśli kolory przewodów są inne, trzeba zachować ich układ.

Wtyk 1

Wtyk 2

31

PL

5.

 Przytrzymać przewody dwoma palcami i wyprostować je, aby dobrze przylegały jeden do drugiego, wygładzić palcami, eliminując lekkie zagięcia

spowodowane wcześniejszym skręceniem. Uważać, aby nie zamienić kolejności rozłożonych przewodów.

6.

 Ściskając przewody, obciąć zaciskarką części wystające ponad 2 centymetry, aby wszystkie miały jednakową długość.

7.

Włożyć przewody we wtyk RJ45, cały czas trzymając je palcami, aby były proste. Wypustka wtyku musi być u dołu, niewidoczna. Osłona izolacyjna musi

sięgać dokładnie do krawędzi wtyku.

8.

 Patrząc z boku przezroczystego wtyku, upewnić się, czy przewody sięgają do końca. Następnie włożyć wtyk w zaciskarkę i zacisnąć obiema rękami, aby

przewody zostały unieruchomione we wtyku. Zaciskarka nie powinna się otworzyć przed dociśnięciem do samego końca.

9.

Powtórzyć dokładnie te same kroki, jak opisano powyżej w punktach od 1 do 8, aby zacisnąć kabel z drugiej strony.

Przykład gotowego wtyku

32

IT

EN

FR

NL

PT

DE

ES

RU

TR

PL

1

 165 cm

2A 2B 4 4A 3

LED

O

F

F

LEDO

F

F

WHITE

OFF

BLUE

Montaggio posto esterno Art. 4682KC

IT

Lasciare in posizione la protezione di impianto

IT

Selezione illuminazione led cartellini portanome

IT

Posizione alternativa del microfono

Mounting external unit Art. 4682KC

EN

Leave the system protection device in position

EN

Nameplate LED lighting selection

EN

Alternative microphone position

Montage d'un poste extérieur réf. 4682KC

FR

Laisser en position la protection de l'installation

FR

Sélection éclairage leds étiquettes porte-nom

FR

Position alternative du micro

Montage entreepaneel Art. 4682KC

NL

Laat de installatiebeveiliging op zijn plaats

NL

Selectie ledverlichting naambordjes

NL

Alternatieve positie van de microfoon

Einbau Außensprechstelle Art. 4682KC

DE

Die Sicherung der Anlage nicht entfernen

DE

Auswahl LED-Beleuchtung der Namensschilder

DE

Alternative Position des Mikrofons

Montaje de la placa externa Art. 4682KC

ES

Dejar colocada la protección de la instalación

ES

Selección de la iluminación de los leds de los tarjeteros

ES

Posición alternativa del micrófono

Montagem do posto externo Art. 4682KC

PT

Deixar a protecção da instalação em posição

PT

Selecção da iluminação das luzes indicadoras dos cartões porta nomes

PT

Posição alternativa do microfone

Монтаж внешнего блока арт. 4682KC

RU

Оставьте на месте защитную систему устройства

RU

Выбор светодиодной подсветки табличек с именами

RU

Альтернативное расположение микрофона

Dış ünitenin Par. 4682KC montajı

TR

Sistem korumasını konumunda bırakın

TR

İsim kartları için ışıklandırma ledi seçimi

TR

Mikrofon için alternatif konum

Montaż kasety bramowej Art. 4682KC

PL

PL

PL

Pozostawić zabezpieczenia instalacji na miejscu

Wybór ledowego podświetlenia kartoników z nazwiskiem

Alternatywna pozycja mikrofonu

33

IT

EN

FR

NL

PT

DE

ES

RU

TR

PL

5 2

1

2

3

2 1 3

1 4 3

cci

Luciano Doria

Daniela Rizzo

NO

Dott.

 Luca Ricci

Luciano Dor

ia

Daniela Rizz

o

Dott.

 Luca Ricci

Luciano Dor

ia

Daniela Rizz

o

Robinson

as

Anne F

rancois

Dott.

 Luca Ricci

Luciano Dor

ia

Daniela Rizz

o

2 1 3 4

Dott. Luca Ricci

Luciano Doria

Daniela Rizzo

OK

Dott. Luca Ricci

Luciano Doria

Daniela Rizzo

NO

IT

Centrare il cartellino per evitare infi ltrazioni

Inserimento cartellini portanome

EN

Centre the label to prevent infi ltration

Inserting nameplates

FR

Centrer l'étiquette pour éviter les infi ltrations

Installation étiquettes porte-noms

NL

Centreer het naambordje om te voorkomen dat er water kan binnendringen

Montage naambordjes

DE

Das Namensschild zentrieren, damit kein Wasser eindringen kann

Einsetzen der Namensschilder

ES

Centrar el tarjetero para evitar fi ltraciones

Montaje de los tarjeteros

PT

Centrar o cartão para evitar infi ltrações

Introdução dos cartões porta nomes

RU

Выровняйте табличку во избежание попадания влаги

Установка табличек с именами

TR

Kaymaları önlemek için kartı ortalayın

İsim kartlarının takılması

PL

Wyśrodkować kartonik, aby nie dopuścić do jego uszkodzenia przez warunki

atmosferyczne

Włożenie kartoników z nazwiskiem

34

VIPK/001I

IT

EN

FR

NL

PT

DE

RU

ES

TR

PL

Cablaggio impianto base kit monofamiliare Art. 8511I

Wiring for basic single-family kit system Art. 8511I

Câblage kit standard 1 usager Art. 8511I

Bekabeling basissysteem enkelvoudige kit Art. 8511I

Verdrahtung einer Basisanlage für Einfamilienhaus Art. 8511I

Cableado de la instalación básica del kit unifamiliar art. 8511I

Cablagem do equipamento base kit monofamiliar art. 8511I

Кабельное подключение комплекта базовой системы для односемейного дома арт. 8511I

Tek Ailelik kit baz sistemi (Kod 8511I) kablo tertibatı

Okablowanie podstawowe instalacji zestawu jednorodzinnego o numerze katalogowym 8511I

35

L

1441

OUT

4

3

OUT

OUT

2

1

IN

2

1

IN

1440

+

-

OUT

N

-

+

V V

+

S

6231

6202WK+

0

V

P

A

N

C

F

P

V

0

C

N

1

OP

+

OP

-

0

V 1

OUT

AL

RX +

RX -

TX +

TX -

ORANGE WIRE

WHITE/ORANGE WIRE

WHITE/GREEN WIRE

GREEN WIRE

E

S

NC NO

D

N

G

-

V V

+

M

O

C

4682KC

R

T

E

RX

-

+

RX

TX

+

-

TX

-

+

1595

120-230 V

VIP 100

VIP 1

ROUTER

RX +

RX -

TX +

TX -

ORANGE WIRE

WHITE/ORANGE WIRE

WHITE/GREEN WIRE

GREEN WIRE

100-240 V

VIPK/001IR

IT

EN

FR

NL

PT

DE

RU

ES

TR

PL

IT

EN

FR

NL

PT

DE

RU

ES

TR

PL

Cablaggio impianto kit monofamiliare Art. 8511I con router per funzionamento dell'applicazione Intercall Vip da locale

non utilizzare patch ethernet standard per il collegamento al

router

(vedi pag. 2, 3, 4)

Wiring for single-family kit system Art. 8511I with router for local Intercall Vip application operation.

do not use standard Ethernet patches for connection to the router

(see pages 5, 6, 7)

Câblage kit 1 usager art. 8511I avec routeur utile à l’application Intercall Vip en local.

ne pas utiliser de patch Ethernet standard pour la connexion au

routeur

(voir pages 8, 9, 10)

Bekabeling systeem enkelvoudige kit art. 8511I met router voor gebruik van de app Intercall Vip.

gebruik geen standaard ethernet-patch voor de aansluiting op de

router

(zie pag. 11, 12, 13)

Verdrahtung einer Anlage für Einfamilienhaus Art. 8511I mit Router für den lokalen Betrieb der Anwendung Intercall Vip.

Für den Anschluss an den Router kein Standard Ethernet-

Patchkabel verwenden

(siehe Seite 14, 15, 16)

Cableado de la instalación del kit unifamiliar art. 8511I con router para el funcionamiento de la aplicación Intercall Vip en local.

No utilizar un cable Patch Ethernet estándar para la conexión al

router

(véanse págs. 17, 18 y 19)

Cablagem do equipamento kit monofamiliar art. 8511I com router para o funcionamento da aplicação Intercall ViP a partir de local.

não utilizar um cabo Patch Ethernet para a ligação ao router

(consultar a pág. 20, 21, 22)

Кабельное подключение комплекта для односемейного дома арт. 8511I к маршрутизатору для обеспечения локальной работы

приложения Intercall Vip.

не используйте стандартные Ethernet патч-корды для

подключения к маршрутизатору

(см. стр. 23, 24, 25)

Intercall Vip uygulamasını yerel olarak çalıştırmak için yönlendiricili (router) Tek Ailelik kit sistemi (Kod 8511I) kablo tertibatı.

Router bağlantısı için standart ethernet yaması kullanmayınız

(bakınız

sayfa 26, 27, 28)

Okablowanie instalacji zestawu jednorodzinnego o numerze katalogowym 8511I z routerem zapewniające obsługę aplikacji Intercall Vip z

lokalu.

Nie używać standardu ethernetowego do podłączania routera

(patrz

str. 29, 30, 31)

1° edizione 10/2013 cod.

 2G40000957
