INSTALAČNÍ a UŽIVATELSKÁ PŘÍRUČKA CZ

GSM modul ----------------------------------------------------------------------------------------------------- 4-18

INSTALLATION and USER GUIDE GB

GSM Controller -------------------------------------------------------------------------------------------- 20-34

INSTALLATION et GUIDE D’UTILISATION FR

Contrôleur GSM -------------------------------------------------------------------------------------------- 36-50

3

DŮLEŽITÉ!

Před započetím práce by si osoba, která bude instalaci provádět, měla pečlivě přečíst tento - Návod

k instalaci a provozu - a ubezpečit se, že rozumí veškerým instrukcím v něm obsaženým a tyto instrukce

bude dodržovat.

Při práci s modulem je třeba dodržet veškeré instrukce uvedené v tomto Návodu k instalaci a provozu.

Jakýkoliv jiný způsob použití modulu V27 není dovolen. Výrobce není zodpovědný za neodborné používání

modulu. Z bezpečnostních důvodů nejsou povoleny žádné úpravy nebo doplňky. Údržbu modulu GSM

smějí provádět pouze servisní střediska schválená výrobcem.

Modul GSM musí být instalován na suchém místě.

Aby bylo zabráněno rušení signálu, které může způsobit špatnou funkci GSM modulu, instalujte zařízení

v minimální vzdálenosti 50 cm od jiných bezdrátových nebo elektrických systémů (WiFi router, .…)

Poznámka:

Funkce ovládání závisejí na modelu a softwarovém vybavení. Tato instalační brožura je součástí produktu

a je nutné ji obdržet.

Technické změny vyhrazeny!

Obsah

1 Zařízení .................................................................................................................................................... 4

2 Odkazy, symboly a zkratky ...................................................................................................................... 4

3 Bezpečnostní pokyny............................................................................................................................... 4

4 Displej (LED) ............................................................................................................................................ 5

5 Rozměry .................................................................................................................................................. 6

6 Instalace a elektrické zapojení ................................................................................................................ 6

6.1 Instalace .................................................................................................................................................. 6

6.2 Elektrické zapojení ................................................................................................................................... 7

6.2.1 Zapojení přes sběrnici ............................................................................................................................. 7

6.2.2 Zapojení RF ............................................................................................................................................. 8

6.3 První spuštění – vložení SIM karty, kontrola funkčnosti .......................................................................... 9

7 Popis možností kontroly pomocí SMS ................................................................................................... 10

7.1 SMS Neznámý příkaz ........................................................................................................................... 10

7.2 SMS = Celkový stav teploty ................................................................................................................... 10

7.3 SMS = Stav zón ..................................................................................................................................... 11

7.4 SMS = Dovolená .................................................................................................................................... 13

8 Popis SMS Dohled nad zónami ............................................................................................................. 14

8.1 Funkce Dohled nad zónami ................................................................................................................... 14

8.2 SMS Teplotní alarm ............................................................................................................................... 14

9 Popis SMS Dohled nad systémem ........................................................................................................ 14

9.1 Funkce Dohledu nad dodávkou energie ................................................................................................ 14

9.2 Poruchy systému ................................................................................................................................... 15

9.3 SMS Zpráva o stavu .............................................................................................................................. 15

10 Technické vlastnosti .............................................................................................................................. 16

11 Odstranění problémů a jejich řešení ...................................................................................................... 17

4

1 Zařízení

GSM modul V27 Vám umožňuje dálkové ovládání vašeho elektrického vytápění řady „V“ pomocí mobilního

telefonu GSM (SMS).

Modul GSM V27 se používá v kombinaci s centrální jednotkou V24, k této jednotce může být připojen

bezdrátově za použití RF antény nebo může komunikace probíhat přes sběrnici.

2 Odkazy, symboly a zkratky

Pro snadnější porozumění jsou v tomto dokumentu použity odkazy ve formě symbolů a zkratek, které jsou

popsány níže.

5

3 Bezpečnostní pokyny

Modul GSM není odolný proti stříkající či kapající vodě. Musí být instalován na suchém místě.

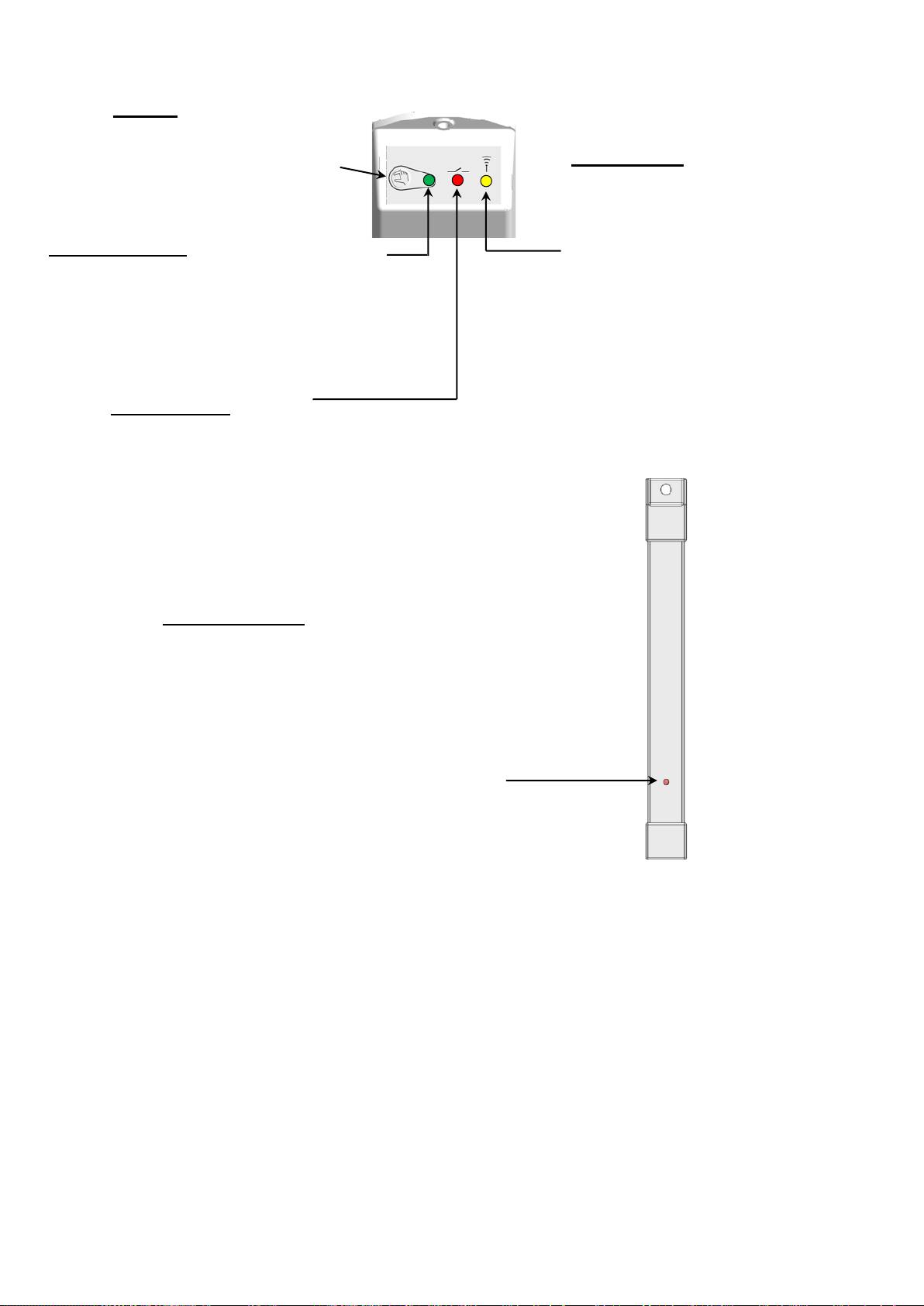

4 Displej (LED)

LED sítě GSM

VYPNUTÁ: žádný signal GSM

Blikající: GSM signál detekován *

Svítící: standardní

* Kvalita příjmu:

6

signál)

-

-

GSM/SMS LED

VYPNUTO: žádná aktivita SMS

Zelená: odesílání SMS

Červená: příjem SMS

Blikající červená: chyba modulu GSM

LED komunikace

Svítící zelená: Spárování (RF/sběrnice)

Zelená:

Bliká (pravidelně): chyba RF komunikace

Bliká: RF komunikace

Červená:

Bliká (pravidelně):chyba komunikace

přes sběrnici

Bliká: komunikace přes sběrnici

5 Rozměry

6 Instalace a elektrické zapojení

Instalace 6.1

GSM modul může být instalován přímo na pevný podklad (např. stěnu). Za tímto účelem není nutné modul

rozmontovat, měl by být připevněn pomocí vhodných šroubů a vrutů.

RF anténa může být instalována přímo na pevný podklad (např. stěnu). Za tímto účelem není nutné anténu

rozmontovat, měla by být připevněn pomocí vhodných šroubů a vrutů nebo páskou, připevněnou na zadní

straně antény.

Připevněte a instalujte GSM modul a RF anténu dle následujících pravidel:

Před instalací věnujte pozornost správnému postupu zapojení, aby byla zaručena optimální funkčnost.

- Pro instalaci a používání GSM modulu V27 musíte zvolit způsob komunikace s centrální

jednotkou V24, buď pomocí komunikace přes sběrnici, nebo přes RF anténu.

Dejte pozor, abyste nepoužívali oba způsoby zapojení zároveň.

- Přijímač a RF anténa musí být umístěny v minimální vzdálenost 50 cm od veškerých

jiných elektrických nebo bezdrátových přístrojů jako např. Wi-Fi router, elektrický panel…

7

- Přijímač a RF anténa nemohou být upevněny na kovových součástech nebo uvnitř nich

(skříň), aby se zabránilo útlumu signálu GSM.

- Před zapojením sběrnice musí být bezpodmínečně odpojen hlavní zdroj napětí GSM

modulu V27 a centrální jednotky V24.

- Elektrické zapojení naleznete v obr. 4 v části  6.2

Elektrické zapojení 6.2

Veškerá elektrická zapojení musí provádět osoba s příslušnou elektro kvalifikací dle místních předpisů

týkajících se elektrických zařízení.

6.2.1 Zapojení přes sběrnici

8

xB xA L N

Doporučení pro zapojení přes sběrnici



může být celková vzdálenost až 25m).

 Kabel musí být vždy uložen samostatně, v oddělené elektroin-

stalační liště, aby se zamezilo elektrickému rušení.

Síťový adaptér

9VDC

Zdroj napětí

230VAC 50Hz
