Описание функции:
При прервании снабжения энергией в течение 2 минут, GSM модуль отправит предупредительную
SMS-ку в ваш мобильный телефон. Когда снабжение энергией восстановится, в ваш мобильный
телефон будет отправлена соответствующая SMS-ка.
Предупредительное SMS Справочное SMS
Сбои системы 9.2
Так как в вашем GSM модуле интегрирована контрольная функция, он может посылать вам SMS о
состоянии, если возникнет проблема с вашим прибором.
Такое сообщение отправляется, если теряется связь через шину между GSM модулем и
центральным блоком V24, или связь с антенной в беспроводном варианте.
Такое сообщение отправляется, если теряется связь между центральным блоком V24 и RF
антенной GSM модуля.
SMS Сообщение о состоянии 9.3
Если приведены в активность SMS сообщения о состоянии, будут регулярно поступать SMS
сообщения об общем состоянии, которые будут ставить вас в известность о температуре в вашем
доме и активности вашего GSM управления (в зависимости от настройки в надлежащем меню GSM
в V24).
49
WARNING !
Power supply
failure
GSM Ok!
Power is back.
WARNING!
MODBUS
communication
error!
WARNING !
RF
communication
error!
My HOME
Z1 = xx°C
Z2 = xx°C
...
...
...
Z10 = xx°C
10 Техническая характеристика
50
Рабочая температура:
0 - 50 °C
Температура при перевозке:
-20 – 50°C
Электрическая защита:
Класс II – IP 20
Питание:
100-240В АС 50-60Гц / 9В DC 0.67A (прилагаемый адаптер)
Энергопотребление ~3ВA
SIM-карта (не входит в комплект)
Слот для стандартной открытой SIM-карты (без кода PIN)
SIM карта (3В) или USIM-карта (1.8В)
Настройка управления
через GSM/SMS со стандартного мобильного телефона
Слот для стандартной открытой SIM-карты
Беспроводный вариант (RF
антенна)
Двусторонняя связь 868МГц < 10мВт
Разъем RJ9 с кабелем 3м.
Стандарты и гомологация:
Настоящий термостат
запроектирован согласно
следующих стандартов и других
нормативных документов
EN 60730-1 : 2003
EN 61000-6-1 : 2002
EN 61000-6-3 : 2004
EN 61000-4-2 : 2001
EN300220-1/2
EN301489-1/3
R&TTE 1999/5/EC
Низкое напряжение 2006/95/CE
EMC 2004/108/CE

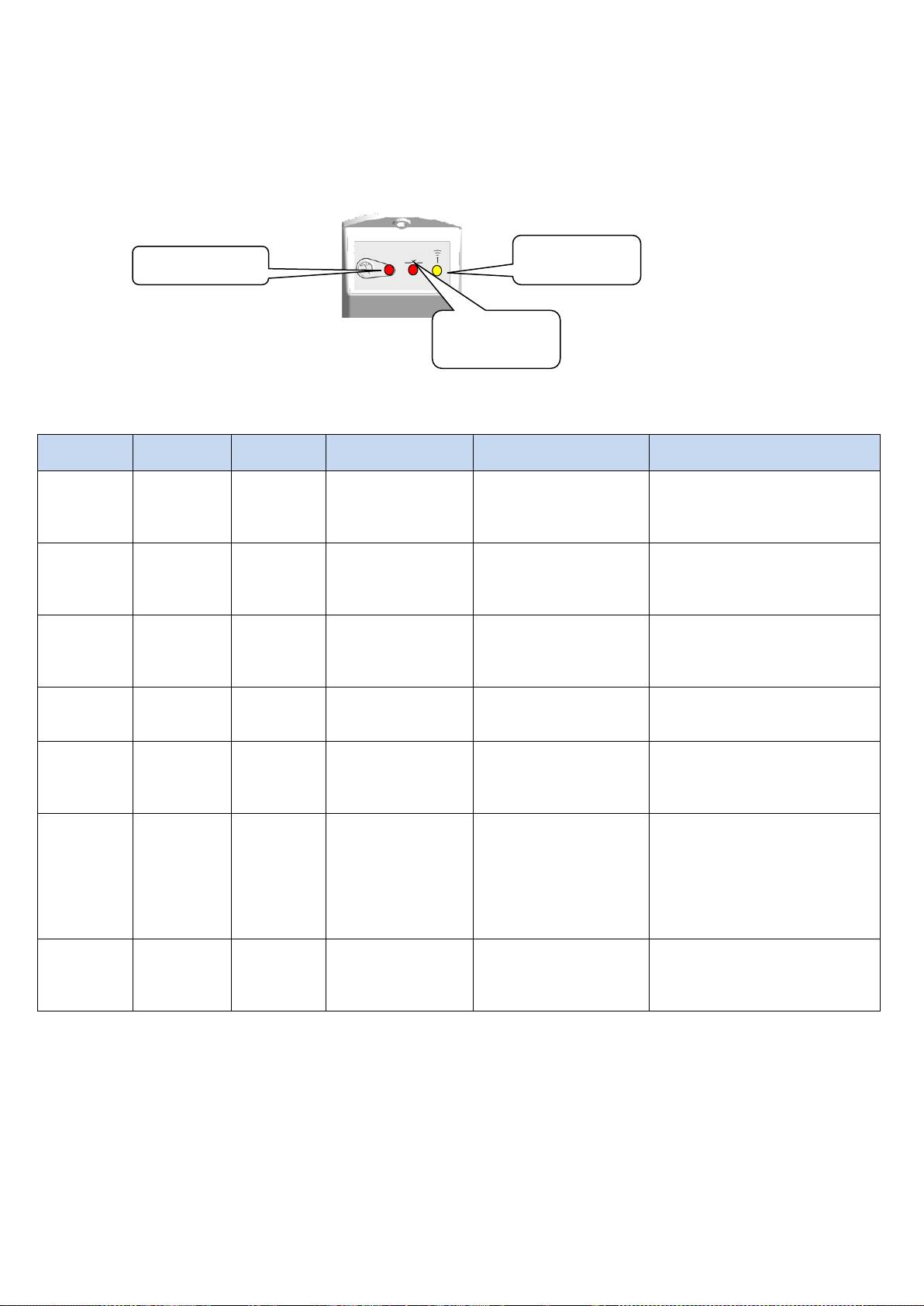

11 Встречающиеся проблемы и их решение
Как только состоится инициализация, ваш GSM модуль покажет результат функции
«Автоматический контроль», LED сигнализирует о стандартном состоянии или об обнаруженном
сбое.
Пока идет инициализация мигают 2 коммуникационные & SMS LED (попеременно Зеленый /
Красный)
Состояние LED после инициализации:
51
Связь
LED
SMS/GSM
LED
Сетевой
LED
Дисплей V24
Состояние
Решение
мигающий
КРАСНЫЙ
-
-
GSM
Сбой МОДУЛЬ
ШИНА
Сбой связи через
шину между цент-
ральным блоком V24
или RF антенной
Проверьте схему соедине-
ния, если проблема
остается, обратитесь к
своему продавцу.
-
мигающий
красный
-
GSM
Сбой системы 1
SIM-карта вставлена,
но замкнута кодом
PIN
Удалите защитные функции
кода PIN в телефоне GSM.
-
мигающий
красный
-
GSM
Сбой системы 2
GSM модуль,
внутренний сбой
Попробуйте сбросить* GSM
модуль. Если проблема
остается, обратитесь к
своему продавцу.
-
мигающий
красный
-
GSM
Сбой системы 3
неудачная передача
SMS
Проверьте силу сигнала,
перенесите GSM модуль в
другое место в доме.
-
мигающий
красный
-
GSM
Сбой системы 4
GSM модуль,
внутренний сбой
Попробуйте сбросить* GSM
модуль. Если проблема
остается, обратитесь к
своему продавцу.
-
мигающий
красный
-
GSM
Сбой системы 5
SIM-карта не
обнаружена
Проверьте, правильно ли
вставлена SIM-карта.
Вычистите контакты SIM-
карты. Проверьте SIM-карту
в телефоне GSM.
Обратитесь к своему
продавцу.
-
-
ON
SIM обнаружена, но
не зарегистрирована
в сети.
Проверьте, действует ли
SIM-карта в обнаруженной
сети. Обратитесь к
оператору своей SIM карты.
* Можете произвести сброс (reset) своего GSM модуля, придерживая кнопку в течение 10 секунд
(этим способом воспользуйтесь только в случае потери функции связи при помощи SMS)
SMS / GSM
LED
Связь LED
Сетевые
LED
52
