Brother PR-1000: Tischset-Installationsanleitung

———————————————————————————————————————————————————————————————————————————————————

1/4

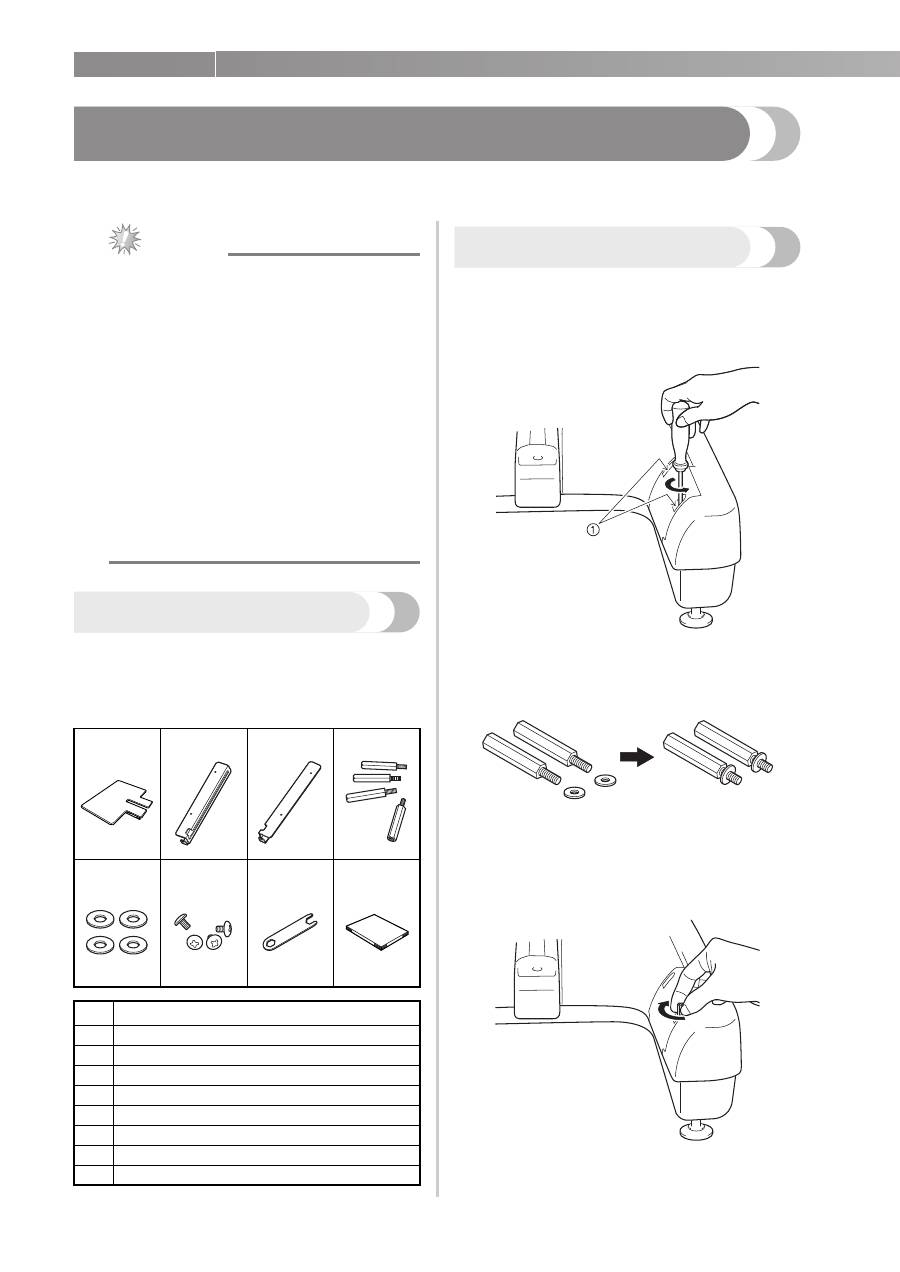

Tischset-Installationsanleitung

Wenn Sie den Bordüren-, Quilt-, Flach- oder Riesenrahmen einsetzen, wird empfohlen, den Tisch als

zusätzliche Stütze zu verwenden.

Hinweis

●

Halten Sie den Tisch beim Tragen mit

beiden Händen.

●

Montieren Sie den Tisch an der Maschine,

bevor Sie den Stickrahmen einsetzen.

●

Legen Sie keine schweren Gegenstände

auf den installierten Tisch und drücken Sie

ihn nicht herunter.

●

Entfernen Sie den Tisch, wenn Sie andere

Stickrahmen verwenden, für die kein Tisch

benötigt wird oder wenn Sie

röhrenförmige Stoffe, Taschen oder

Kappen besticken. Die Stickrahmen für

diese Objektarten können nicht eingesetzt

werden, solange der Tisch an der

Maschine angebracht ist.

Prüfen des Lieferumfangs

Kontrollieren Sie, dass die folgenden Teile

enthalten sind. Wenn ein Teil fehlt oder beschädigt

ist, wenden Sie sich an Ihren Vertragshändler.

■

Im Lieferumfang enthaltene Teile

Vorbereiten der Installation

1

Entfernen Sie die beiden Schrauben an

jedem Maschinenarm mit dem mit Ihrer

Maschine gelieferten oder einem eigenen

Kreuzschlitzschraubendreher.

1

Schrauben am Maschinenarm

2

Setzen Sie auf jede der vier Sechskant-

Stützschrauben eine Unterlegscheibe.

3

Setzen Sie die Sechskant-Stützschrauben mit

Unterlegscheiben (zwei auf jeder Seite) ein.

Ziehen Sie jede Sechskant-Stützschraube mit

der Hand fest.

1.

2.

3.

4.

5.

6.

7.

8.

Nr.

Bezeichnung

1

Tisch

2

Tischhalterung, links

3

Tischhalterung, rechts

4

Sechskant-Stützschrauben (4)

5

Unterlegscheiben (4)

6

Schrauben (4)

7

Schraubenschlüssel

8

Installationsanleitung

DEUTSCH

2/4

—————————————————————————————————————————————————————————————————————————————————————

4

Ziehen Sie jede Sechskant-Stützschraube

(zwei auf jeder Seite) mit dem enthaltenen

Schraubenschlüssel fest.

5

Richten Sie die Bohrungen in der rechten

Tischhalterung mit den Sechskant-

Stützschrauben auf der rechten Seite der

Maschine aus.

1

Sechskant-Stützschrauben

2

Bohrungen in der rechten Tischhalterung

6

Richten Sie die rechte Tischhalterung mit

den Bohrungen in den beiden sechseckigen

Stützen aus, setzen Sie die Schrauben ein

und ziehen Sie sie leicht an, um die

Halterung zu sichern.

1

Schrauben

7

Befestigen Sie die linke Tischhalterung

anhand der Schritte

5

 und

6

 für die linke

Seite.

8

Ziehen Sie alle Schrauben mit dem mit Ihrer

Maschine gelieferten oder einem eigenen

Kreuzschlitzschraubendreher fest an.

X

Rechte und linke Tischhalterung sind an

der Maschine montiert.

Anmerkung

●

Die Halterungen können an der Maschine

bleiben, auch wenn Sie ohne den Tisch

nähen.

———————————————————————————————————————————————————————————————————————————————————

3/4

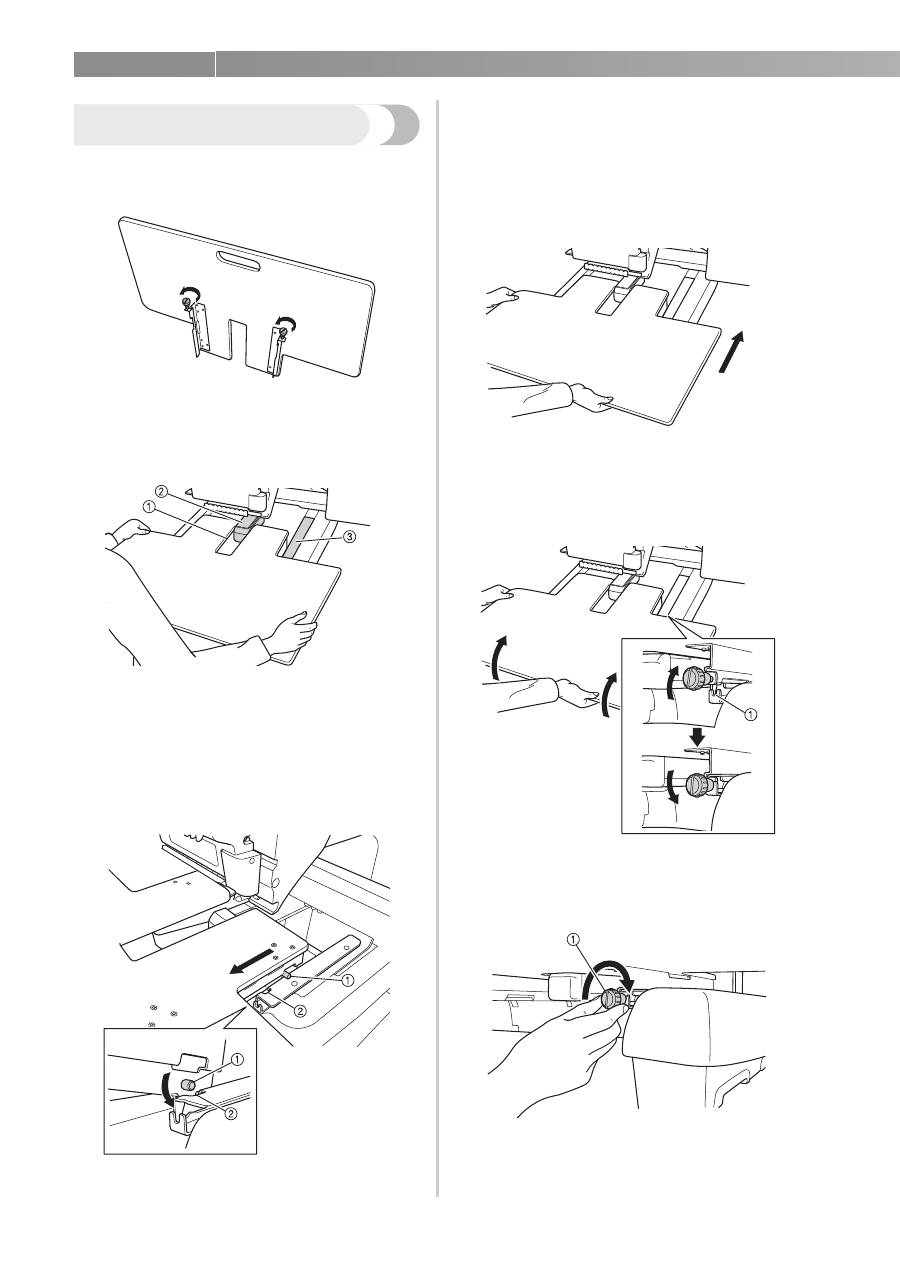

Installieren des Tisches

1

Lösen Sie die beiden Rändelschrauben um 5

bis 6 Umdrehungen.

2

Halten Sie den Tisch so, dass die Kerbe in

der Mitte mit dem Maschinenbett

ausgerichtet ist und setzen Sie den Tisch

dann flach auf die Führungsplatten.

1

Kerbe im Tisch

2

Maschinenbett

3

Führungsplatte

3

Ziehen Sie den Tisch langsam zu sich heran,

bis die Stifte an den Montagehalterungen

(unten auf beiden Tischseiten) in die Kerben

der Führungsplatten passen.

1

Stift

2

Kerbe

4

Schieben Sie den Tisch hinein und halten Sie

ihn dabei gerade. Schieben Sie den Tisch so

weit hinein, bis er die Maschine leicht

berührt.

• Wenn sich der Tisch nicht leicht bewegen

lässt, heben Sie ihn leicht an und schieben

Sie ihn dann hinein.

5

Sehen Sie unter den Tisch, heben Sie ihn

leicht an und senken Sie ihn dann so ab, dass

die Schraube in die Kerbe vorne an der

Führungsplatte passt.

1

Kerbe, vorne

6

Sichern Sie den Tisch mit den beiden

Rändelschrauben.

1

Rändelschraube

4/4

—————————————————————————————————————————————————————————————————————————————————————

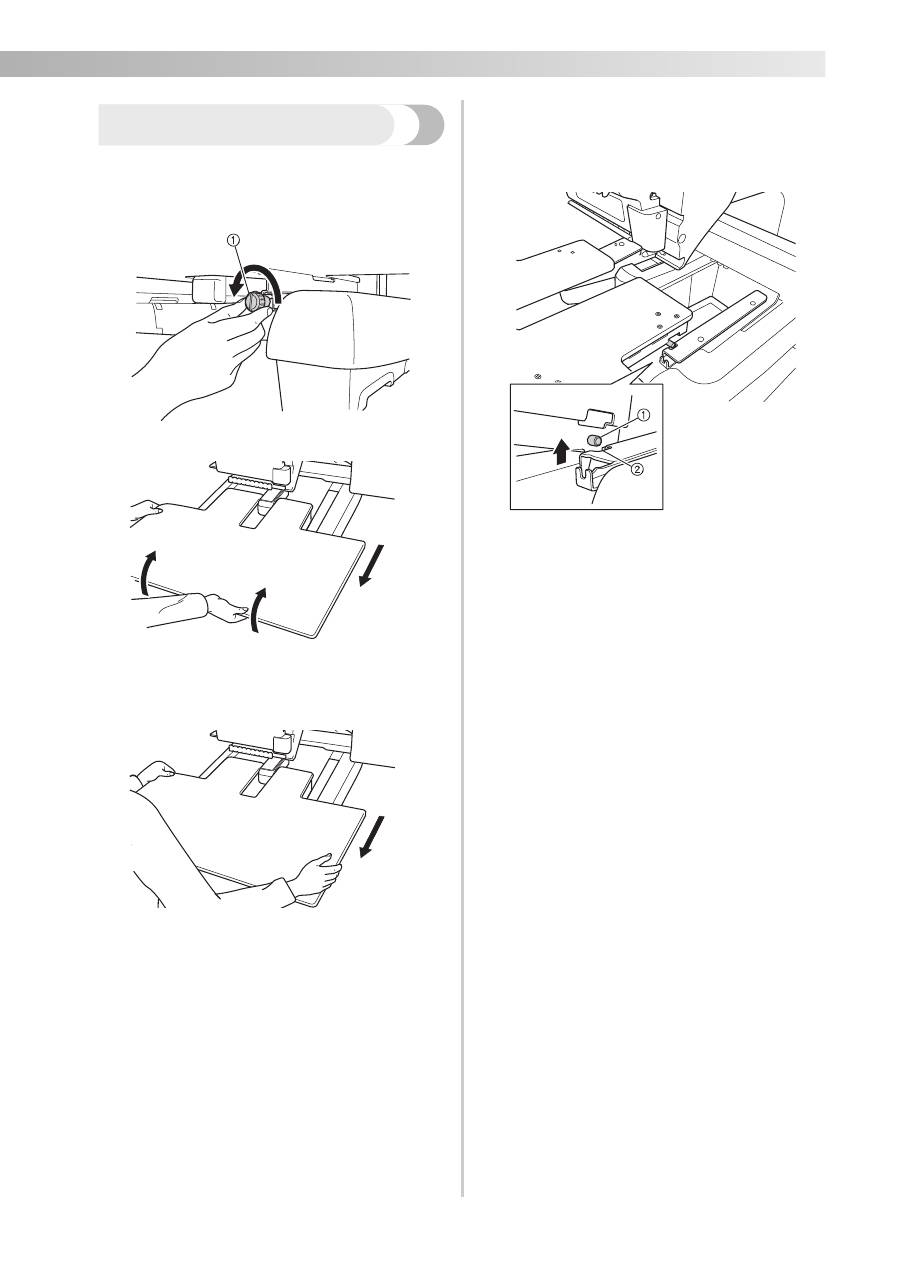

Abnehmen des Tisches

1

Lösen Sie die beiden Rändelschrauben,

heben Sie den Tisch an und ziehen Sie ihn

dann zu sich heraus.

1

Rändelschraube

2

Ziehen Sie den Tisch vorsichtig heraus,

damit er nicht an die Maschine stößt.

3

Wenn die Stifte auf beiden Seiten die Kerben

in den Führungsplatten erreicht haben,

heben Sie den Tisch an und die Stifte aus den

Kerben heraus.

1

Stift

2

Kerbe

X

Nehmen Sie den Tisch von der Maschine

ab.

4

Ziehen Sie die Rändelschrauben am Tisch

leicht fest, damit sie nicht verlorengehen.
