Brother PR-1000: Manual de instalación de la tabla

———————————————————————————————————————————————————————————————————————————————————

1/4

Manual de instalación de la tabla

Al utilizar el bastidor de bordes, de acolchado, plano o jumbo, se recomienda utilizar la tabla para que el

soporte sea mayor.

Nota

●

Cuando transporte la tabla, asegúrese de

sujetarla con ambas manos.

●

Coloque la tabla en la máquina antes de

instalar el bastidor de bordado.

●

No coloque objetos pesados encima de la

tabla colocada ni presione con fuerza

sobre ella.

●

Retire la tabla de la máquina si usa un

bastidor de bordado que no ha de

utilizarse con la tabla o mientras borda

prendas con forma de tubo, bolsas o

gorras. Los bastidores de bordado para

estos tipos de objetos no pueden instalarse

con la tabla colocada en la máquina.

Comprobación del  contenido del paquete

Compruebe que están incluidos los siguientes

accesorios. Si falta algún accesorio o alguno

estuviera dañado, póngase en contacto con su

representante de ventas autorizado.

■

Accesorios incluidos

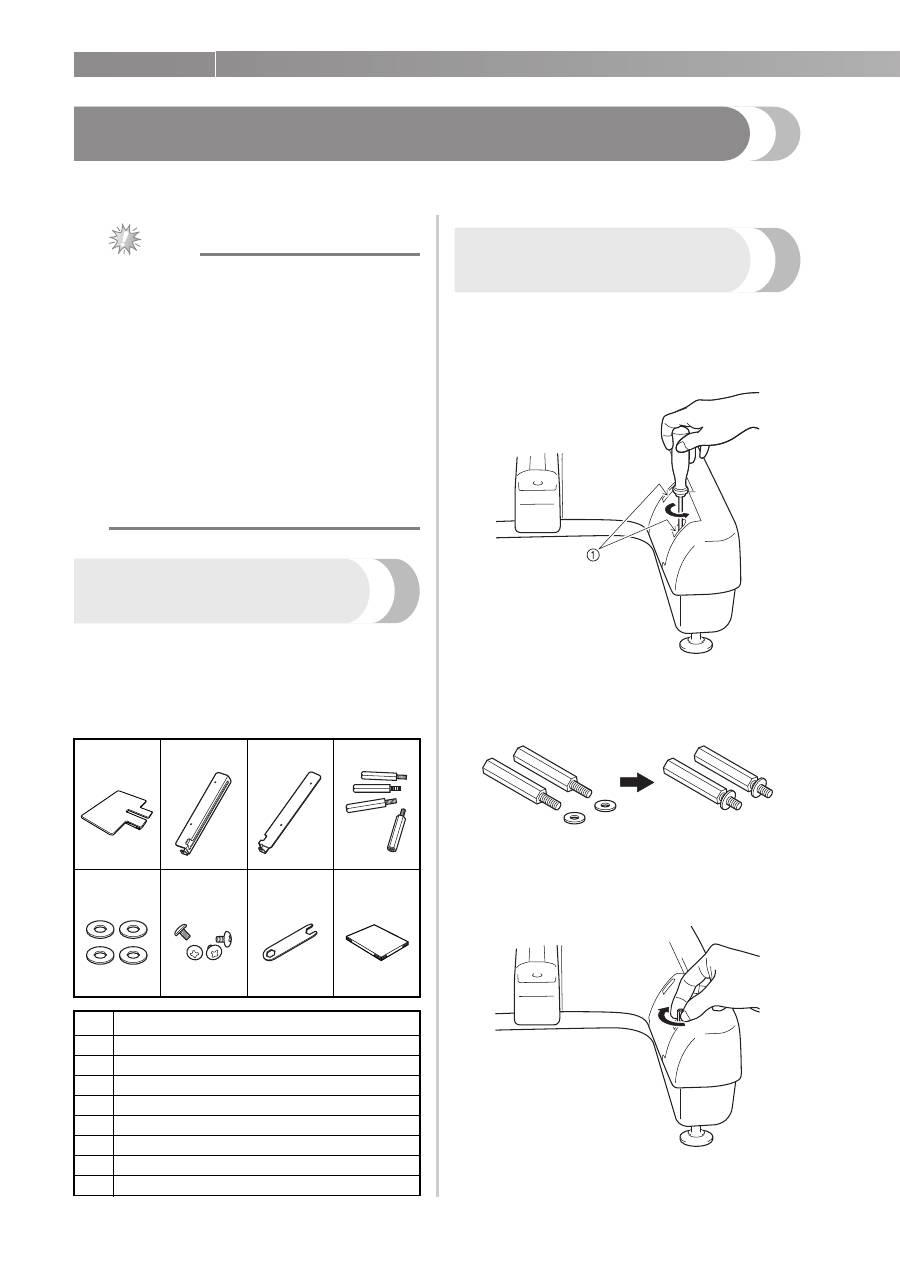

Preparación para la  instalación

1

Extraiga los dos tornillos situados en cada

brazo de la máquina utilizando el

destornillador Phillips que se suministra con

la máquina o un destornillador que tenga.

1

Tornillos en cada brazo de la máquina

2

Coloque una arandela en cada uno de los

cuatro tornillos de montaje hexagonales.

3

Inserte los tornillos de montaje hexagonales

con las arandelas (dos a cada lado).

Apriete a mano cada uno de estos tornillos.

1.

2.

3.

4.

5.

6.

7.

8.

Nº

Nombre de la pieza

1

Tabla

2

Abrazadera izquierda de la tabla

3

Abrazadera derecha de la tabla

4

Tornillos de montaje hexagonales (4)

5

Arandelas (4)

6

Tornillos (4)

7

Llave inglesa

8

Manual de instalación

ESP

AÑOL

2/4

—————————————————————————————————————————————————————————————————————————————————————

4

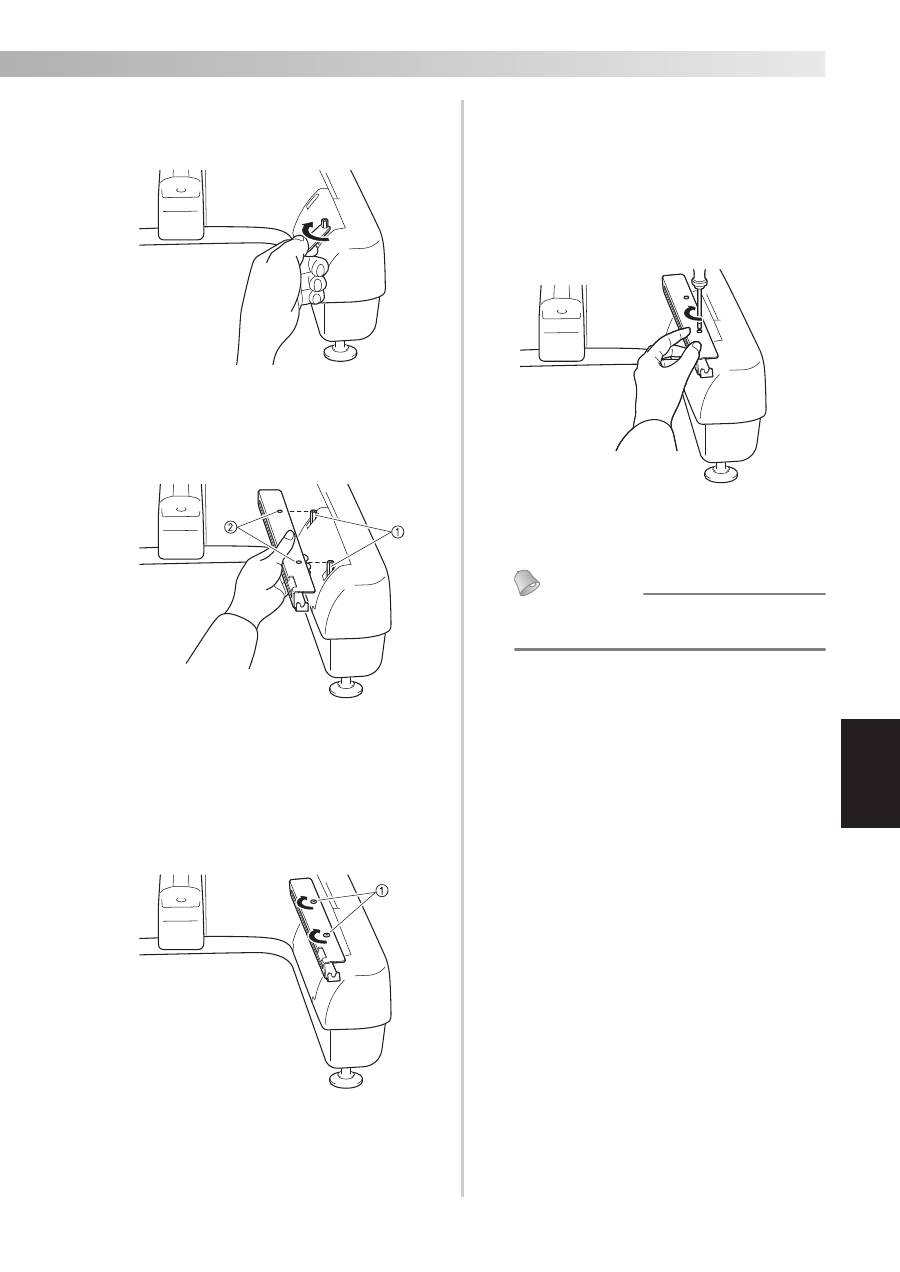

Utilizando la llave inglesa incluida, apriete

bien cada tornillo de montaje hexagonal

(dos a cada lado).

5

Alinee los orificios de la abrazadera derecha

de la tabla con los tornillos de montaje

hexagonales situados en la parte derecha de

la máquina.

1

Tornillos de montaje hexagonales

2

Orificios de la abrazadera derecha de la tabla

6

Haga coincidir la abrazadera derecha de la

tabla con los orificios de los dos soportes

hexagonales, inserte los tornillos y apriételos

ligeramente para colocar la abrazadera en

su lugar.

1

Tornillos

7

Coloque la abrazadera izquierda de la tabla

siguiendo los pasos

5

 y

6

 para el lado

izquierdo.

8

Utilizando el destornillador Phillips que se

suministra con la máquina o un

destornillador que tenga, apriete bien todos

los tornillos.

X

Las abrazaderas izquierda y derecha de la

tabla están colocadas en la máquina.

Recuerde

●

Incluso si cose sin utilizar la tabla, puede

dejar las abrazaderas colocadas.

———————————————————————————————————————————————————————————————————————————————————

3/4

Colocación de la tabla

1

Afloje los dos tornillos de mariposa 5 ó 6

vueltas.

2

Coloque la tabla de manera que la muesca en

el centro quede alineada con la plataforma

de la máquina y, a continuación, coloque la

tabla plana sobre las placas de las guías.

1

Muesca en la tabla

2

Plataforma de la máquina

3

Placa de la guía

3

Tire de la tabla hacia usted hasta que las

patillas de las abrazaderas de montaje

(colocadas a cada lado en la parte inferior de

la tabla) encajen en las muescas de las placas

de las guías.

1

Patilla

2

Muesca

4

Inserte la tabla sujetándola para que quede

nivelada. Empuje la tabla hasta que toque

ligeramente la máquina.

• Si la tabla no se mueve con suavidad,

levántela un poco y luego insértela.

5

Desde la parte inferior de la tabla, levántela

un poco y luego bájela para que el tornillo

encaje en la muesca situada en la parte

delantera de la placa de la guía.

1

Muesca en la parte delantera

6

Apriete los dos tornillos de mariposa para

que la tabla quede sujeta.

1

Tornillo de mariposa

4/4

—————————————————————————————————————————————————————————————————————————————————————

Extracción de la tabla

1

Afloje los dos tornillos de mariposa, levante

la tabla y luego tire de ella hacia usted.

1

Tornillo de mariposa

2

Extraiga cuidadosamente la tabla de manera

que no golpee la máquina.

3

Cuando las patillas de cada lado lleguen a las

muescas de las placas de las guías, levante la

tabla para extraer las patillas de las muescas.

1

Patilla

2

Muesca

X

Retire la tabla de la máquina.

4

Apriete ligeramente los tornillos de mariposa

en la tabla para evitar que se pierdan.
