Brother PR-1000: Installatiehandleiding tafelset

———————————————————————————————————————————————————————————————————————————————————

1/4

Installatiehandleiding tafelset

Wanneer u het randborduurraam, quiltraam, het platte borduurraam of het jumboraam gebruikt, is het aan

te raden om de tafel te gebruiken als extra steun.

Opmerking

●

Houd de tafel met twee handen vast

wanneer u deze vervoert.

●

Bevestig de tafel aan de machine voordat

u het borduurraam installeert.

●

Plaats geen zware voorwerpen op de

geïnstalleerde tafel. Druk niet met veel

gewicht op de tafel.

●

Maak de tafel los van de machine

wanneer u een borduurraam gebruikt

waarvoor de tafel niet nodig is, of wanneer

u cilindervormige stukken, tassen of petten

naait. De borduurramen voor dergelijke

voorwerpen kunt u niet installeren als de

tafel is bevestigd aan de machine.

De inhoud van de  verpakking controleren

Controleer of de volgende onderdelen aanwezig

zijn. Wanneer een artikel ontbreekt of beschadigd

is, neemt u contact op met uw erkende verkoper.

■

Geleverde onderdelen

De installatie voorbereiden

1

Verwijder met de bijgeleverde

kruiskopschroevendraaier, of een

schroevendraaier van uzelf, de twee

schroeven op elke machinearm.

1

Schroeven op machinearm

2

Plaats een sluitring op elk van de vier

zeskantige steunschroeven.

3

Breng de zeskantige steunschroeven met de

sluitringen in (twee aan elke kant).

Draai alle zeskantige steunschroeven met de

hand aan.

1.

2.

3.

4.

5.

6.

7.

8.

Nr.

Onderdeelnaam

1

Tafel

2

Linkerbeugel van de tafel

3

Rechterbeugel van de tafel

4

Zeskantige steunschroeven (4)

5

Sluitringen (4)

6

Schroeven (4)

7

Moersleutel

8

Installatiehandleiding

NEDERLANDS

2/4

—————————————————————————————————————————————————————————————————————————————————————

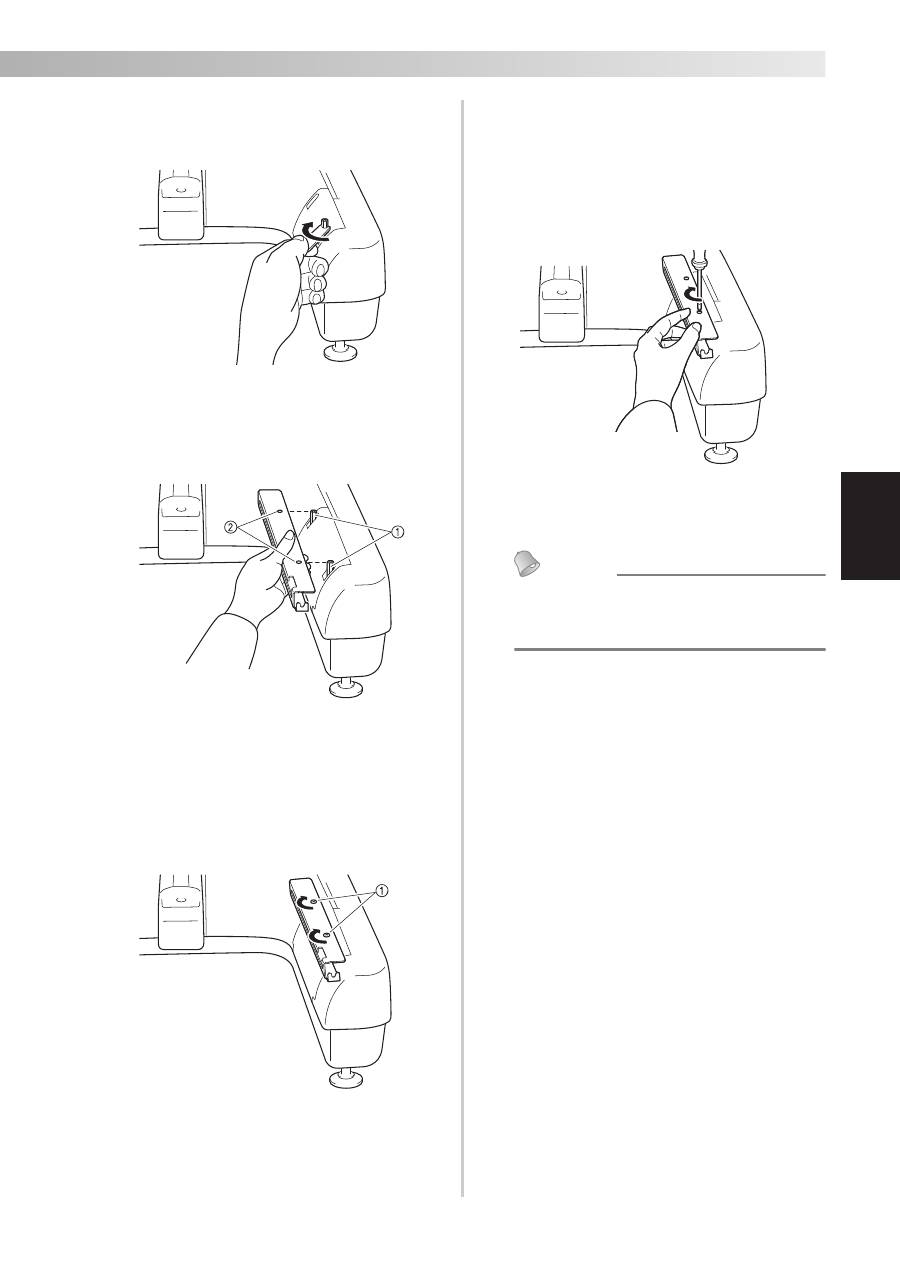

4

Draai met de bijgeleverde moersleutel alle

zeskantige steunschroeven stevig aan (twee

aan elke kant).

5

Houd de gaten van de rechterbeugel van de

tafel tegenover de zeskantige

steunschroeven aan de rechterkant van de

machine.

1

Zeskantige steunschroeven

2

Gaten in de rechterbeugel van de tafel

6

Houd de rechterbeugel van de tafel

tegenover de gaten in de twee zeskantige

steunen. Steek de schroeven erin en draai

deze enigszins aan, zodat de beugel op zijn

plaats blijft.

1

Schroeven

7

Bevestig de linkerbeugel van de tafel volgens

stap

5

 en

6

 voor de linkerkant.

8

Draai met de bijgeleverde

kruiskopschroevendraaier, of met een

schroevendraaier van uzelf, alle schroeven

stevig vast.

X

De rechter- en linkerbeugel van de tafel

zijn bevestigd aan de machine.

Memo

●

Ook als u naait zonder de tafel te

gebruiken, kunt u de beugels aan de

machine bevestigd laten.

———————————————————————————————————————————————————————————————————————————————————

3/4

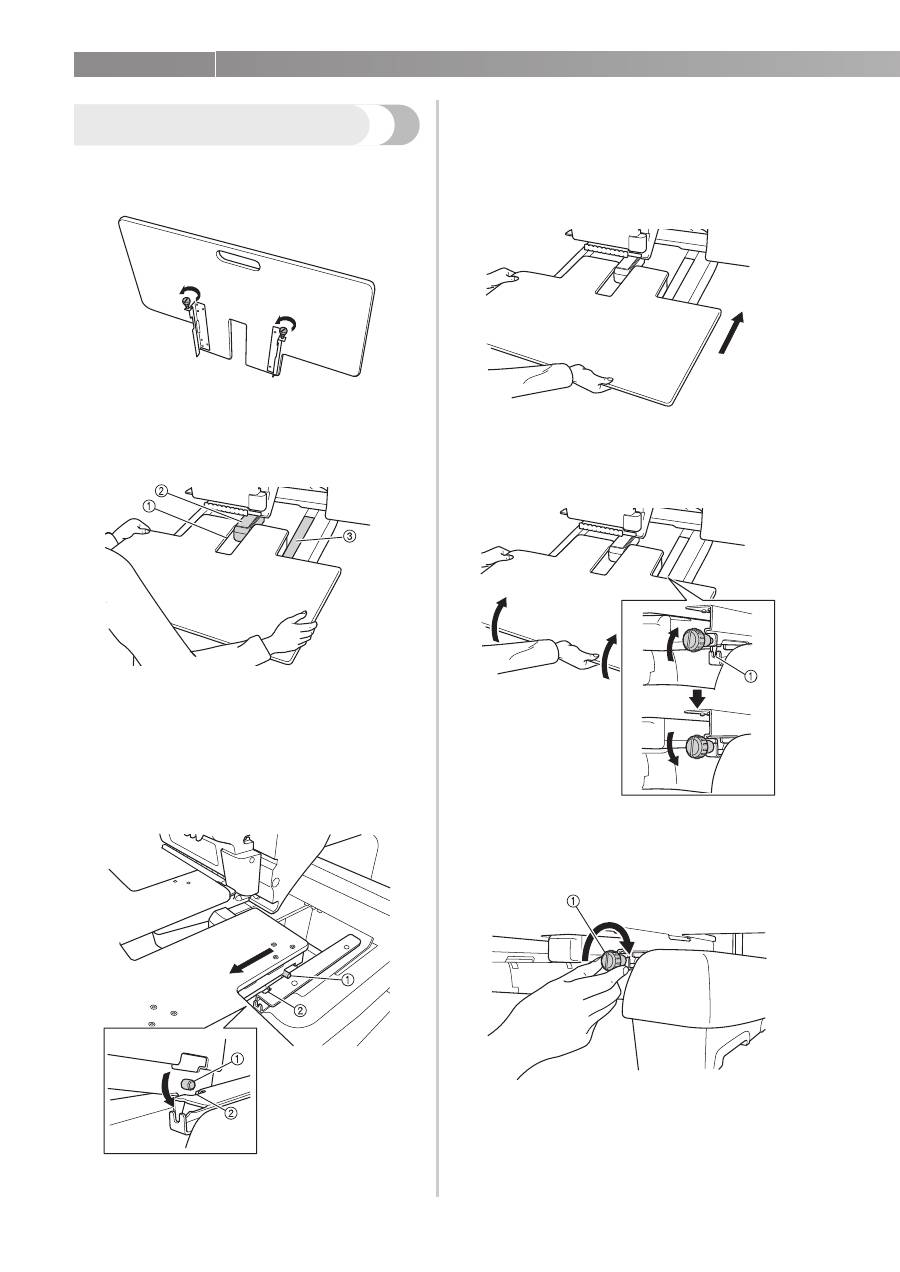

De tafel installeren

1

Draai de twee duimschroeven 5 tot 6 slagen

los.

2

Plaats de tafel zodanig dat de inkeping in het

midden is uitgelijnd met de machinebodem.

Plaats vervolgens de tafel plat op de

geleiderplaten.

1

Inkeping in tafel

2

Machinebodem

3

Geleiderplaat

3

Trek de tafel langzaam naar u toe totdat de

pennen op de bevestigingsbeugels (bevestigd

aan weerszijden aan de onderkant van de tafel)

in de inkepingen in de geleiderplaten passen.

1

Pen

2

Inkeping

4

Schuif de tafel naar binnen terwijl u deze

horizontaal houdt. Blijf zacht tegen de tafel

duwen totdat hij de machine raakt.

• Als de tafel niet soepel naar binnen gaat,

tilt u deze iets op en schuift u hem naar

binnen.

5

Kijk onder de tafel, licht hem iets op en laat

hem dan zakken zodat de schroef in de

inkeping voor op de geleiderplaat past.

1

Inkeping voor op geleiderplaat

6

Draai de twee duimschroeven vast, zodat de

tafel stevig op zijn plaats zit.

1

Duimschroef

4/4

—————————————————————————————————————————————————————————————————————————————————————

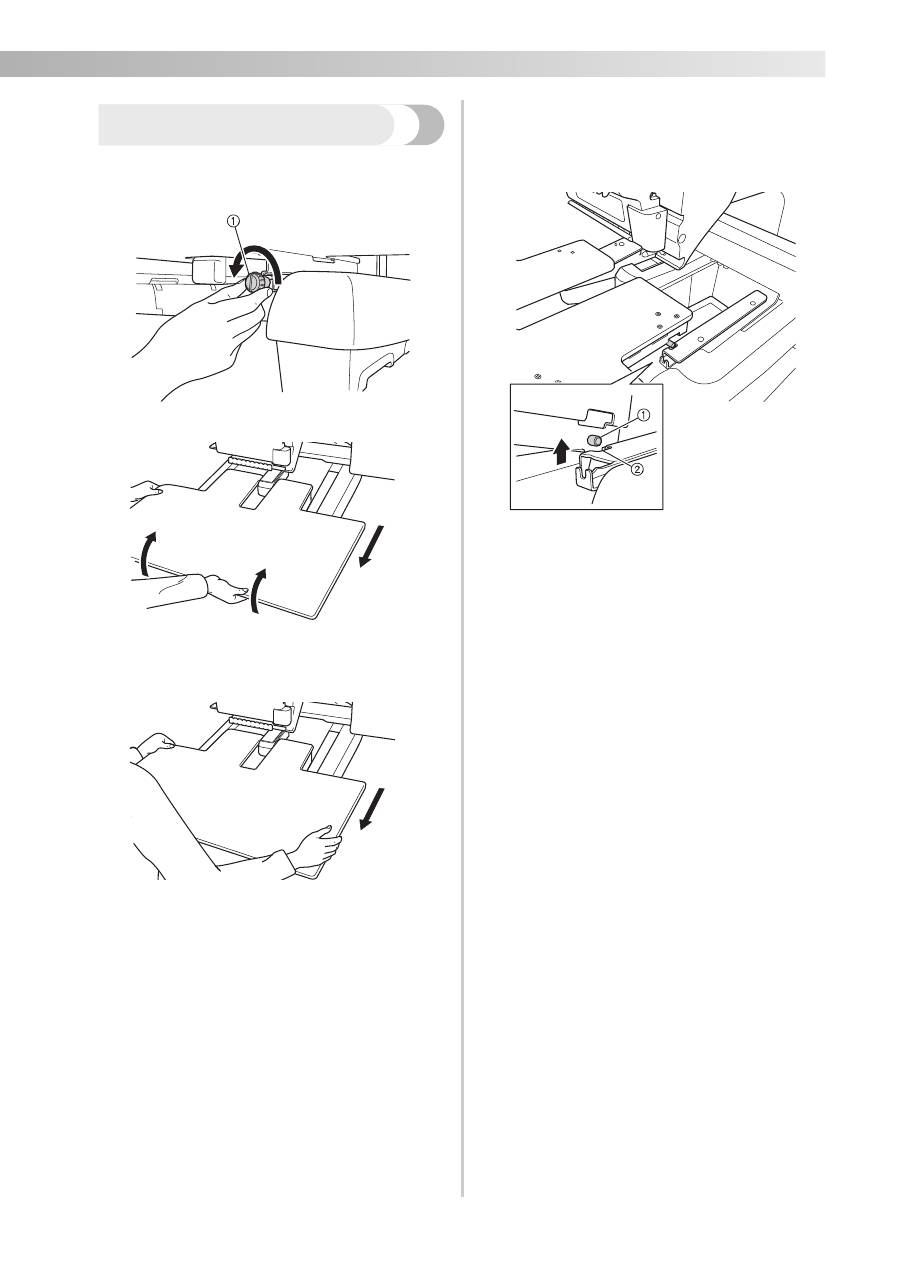

De tafel verwijderen

1

Draai de twee duimschroeven los. Licht de

tafel op en trek hem naar u toe.

1

Duimschroef

2

Trek de tafel zorgvuldig naar buiten zodat

hij de machine niet raakt.

3

Wanneer de pennen aan weerszijden bij de

inkepingen in de geleiderplaten komen, tilt u

de tafel omhoog om de pennen door de

inkepingen te halen.

1

Pen

2

Inkeping

X

Neem de tafel uit de machine.

4

Draai de duimschroeven op de tafel iets aan,

zodat u ze niet kwijtraakt.
