Manual de Instalação do Conjunto de Mesa

Quando for usar o bastidor de arremate, de acolchoado, plano ou jumbo, recomenda-se o uso da mesa para

suporte adicional.

Nota

●

Quando transportar a mesa, certifique-se

de segurá-la com as duas mãos.

●

Afixe a mesa na máquina antes de instalar

o bastidor de bordar.

●

Não coloque objetos pesados sobre a mesa

instalada nem a pressione para baixo.

●

Remova a mesa da máquina quando usar

o bastidor de bordado que não precisa ser

usado com a mesa ou quando bordar itens

tubulares, sacolas ou bonés. Os bastidores

de bordar desses tipos de objetos não

podem ser instalados com a mesa fixa à

máquina.

Verificando o conteúdo do  pacote

Verifique se as peças a seguir estão incluídas. Se

algum item estiver faltando ou estiver danificado,

entre em contato com o representante de vendas

autorizado.

■

Peças incluídas

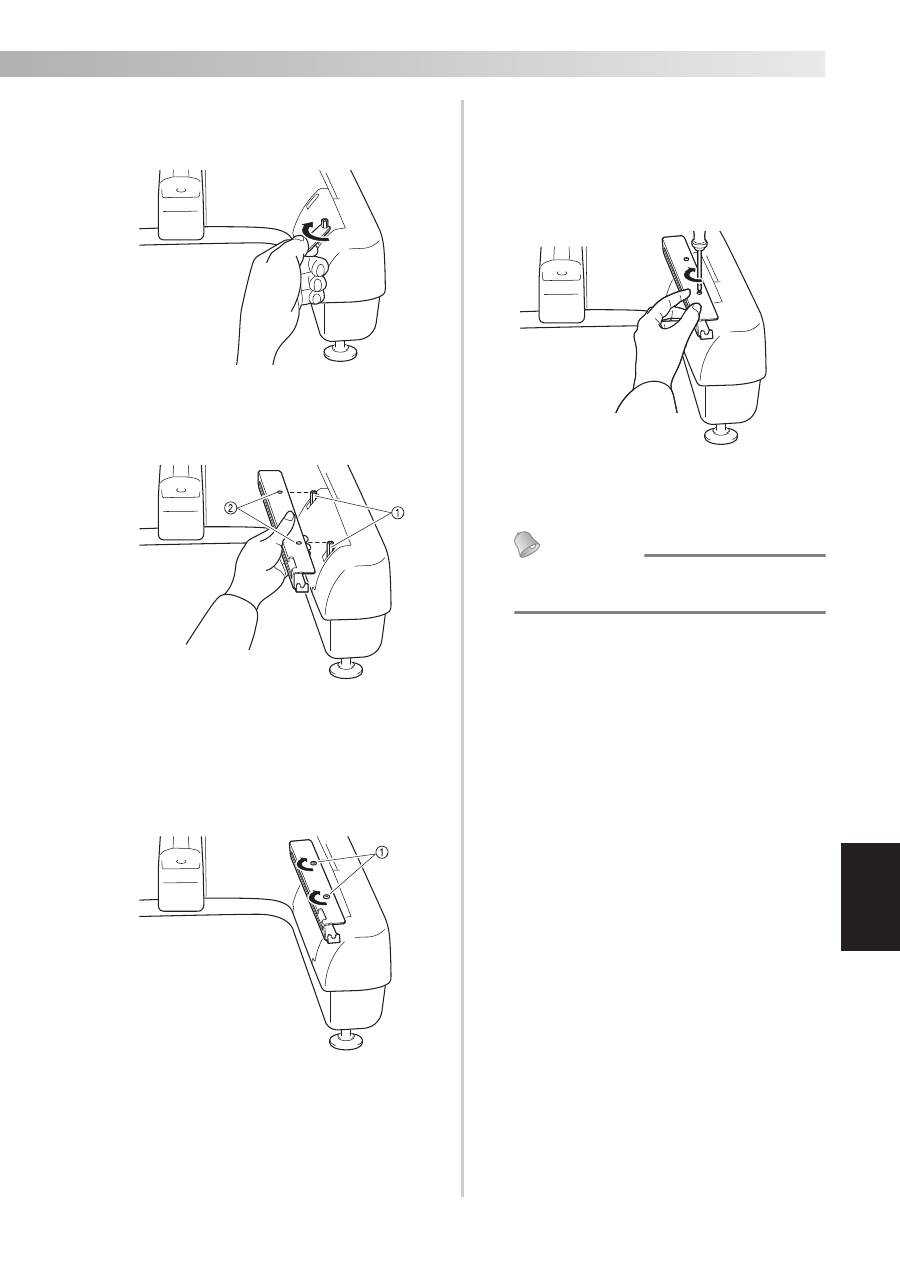

Preparando-se para a  instalação

1

Remova os dois parafusos de cada braço da

máquina usando a chave Phillips fornecida

com a máquina ou uma de sua propriedade.

1

Parafusos no braço da máquina

2

Coloque uma arruela em cada um dos

quatro parafusos hexagonais de suporte.

3

Insira os parafusos hexagonais de suporte

com as arruelas (dois de cada lado).

Aperte manualmente cada parafuso

hexagonal de suporte.

1.

2.

3.

4.

5.

6.

7.

8.

N°

Nome da Peça

1

Mesa

2

Suporte esquerdo da mesa

3

Suporte direito da mesa

4

Parafusos hexagonais de suporte (4)

5

Arruelas (4)

6

Parafusos (4)

7

Chave

8

Manual de instalação

PORTUGUÊS

2/4

—————————————————————————————————————————————————————————————————————————————————————

4

Usando a chave fornecida, aperte

firmemente cada parafuso hexagonal de

suporte (dois de cada lado).

5

Alinhe os orifícios no suporte esquerdo da

mesa com os parafusos hexagonais de

suporte no lado direito da máquina.

1

Parafusos hexagonais de suporte

2

Orifícios no suporte direito da mesa

6

Alinhe o suporte direito da mesa com os

orifícios nos dois suportes hexagonais, insira

os parafusos e aperte-os levemente para

firmar o suporte no lugar.

1

Parafusos

7

Fixe o suporte esquerdo da mesa seguindo as

etapas

5

 e

6

 para o lado esquerdo.

8

Usando a chave Phillips fornecida com a

máquina ou uma de sua propriedade, aperte

firmemente todos os parafusos.

X

Os suportes direito e esquerdo da mesa

são instalados na máquina.

Lembrete

●

Mesmo que você costure sem usar a mesa,

poderá deixar os suportes instalados.

———————————————————————————————————————————————————————————————————————————————————

3/4

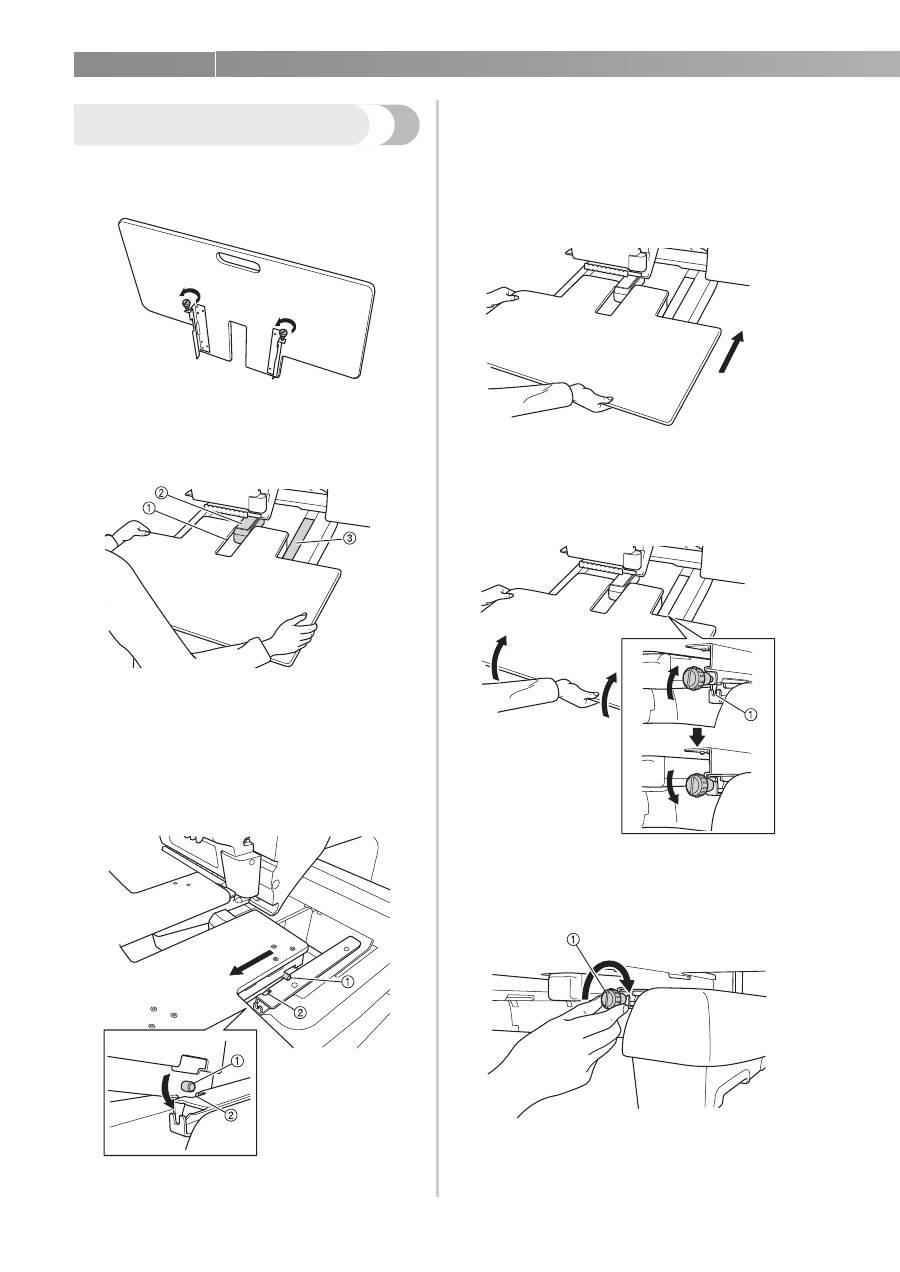

Instalando a mesa

1

Desaperte os dois parafusos de aperto

manual de 5 a 6 vezes.

2

Posicione a mesa de modo que o recorte no

centro fique alinhado com a base da

máquina; em seguida, coloque a superfície

plana da mesa sobre as chapas de guia.

1

Recorte na mesa

2

Base da máquina

3

Chapa de guia

3

Puxe a mesa na sua direção até que os pinos

nos suportes de montagem (fixos de cada

lado à parte inferior da mesa) se encaixem

nos recortes das chapas de guia.

1

Pino

2

Recorte

4

Deslize a mesa para dentro enquanto a

sustenta, para que ela se mantenha nivelada.

Empurre a mesa até que ela toque levemente

a máquina.

• Se a mesa não se mover suavemente, erga-

a ligeiramente e depois deslize-a para

dentro.

5

Olhando por baixo da mesa, erga-a

ligeiramente e depois abaixe-a de modo que

o parafuso se encaixe no recorte na frente da

chapa de guia.

1

Recorte frontal

6

Aperte os dois parafusos de aperto manual

de modo a prender a mesa.

1

Parafuso de aperto manual

4/4

—————————————————————————————————————————————————————————————————————————————————————

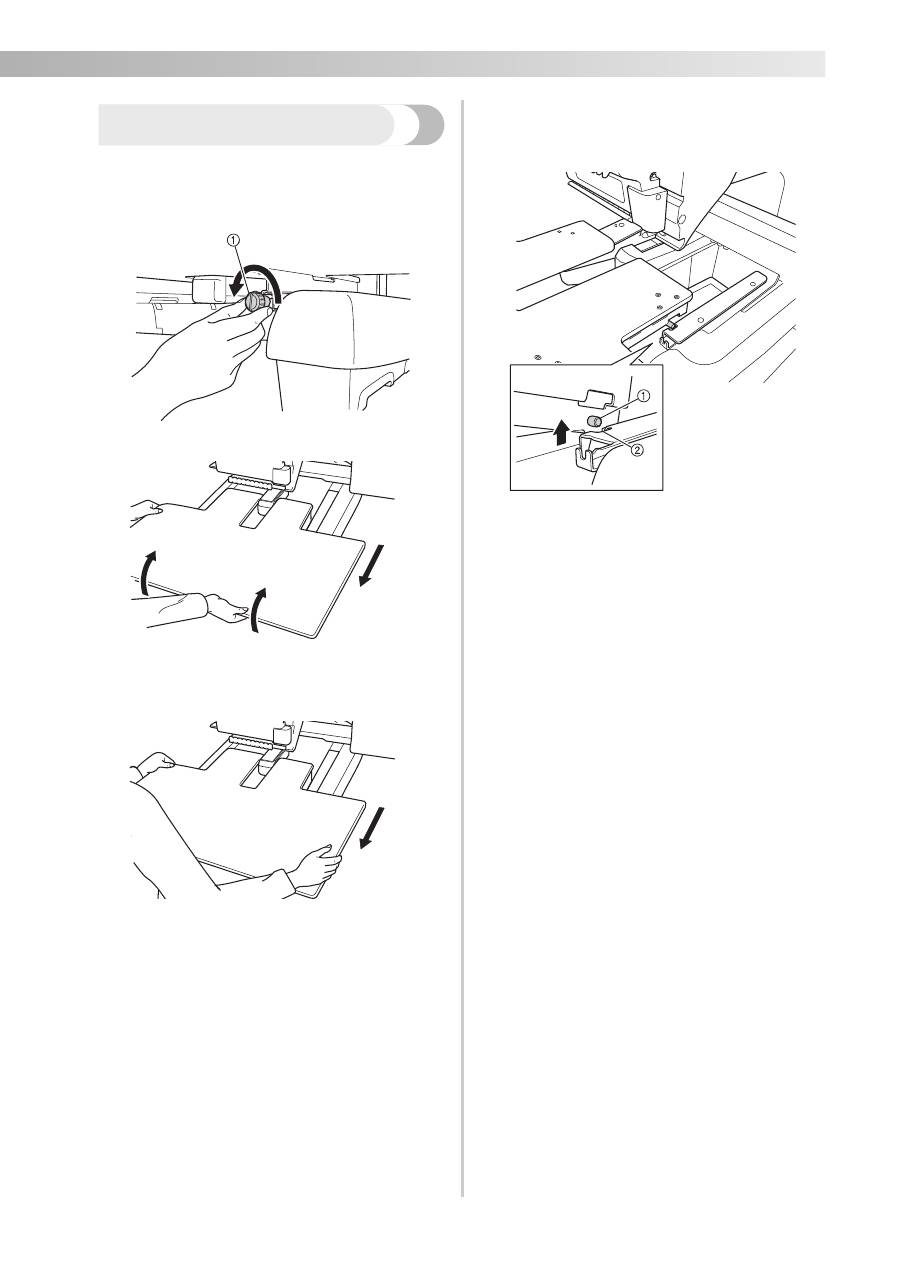

Removendo a mesa

1

Desaperte os dois parafusos de aperto

manual, erga a mesa e, em seguida, puxe-a

na sua direção.

1

Parafuso de aperto manual

2

Puxe a mesa cuidadosamente para fora de

modo que ela não esbarre na máquina.

3

Depois que os pinos de cada lado atingirem

os recortes nas chapas de guia, erga a mesa

para levantar os pinos através dos recortes.

1

Pino

2

Recorte

X

Remova a mesa da máquina.

4

Aperte levemente os parafusos de aperto

manual na mesa, para evitar que se percam.
