ASRock b85m pro4: 1 개요
1 개요: ASRock b85m pro4
B85M Pro4
1 개요
ASRock B85M Pro4 마더보드를 구입해 주셔서 감사합니다 . 이 마더보드는
ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다. 품질
과 내구성에 대한 ASRock의 기준에 부합하는 우수한 성능과 견고한 설계를 제공
합니다 .
마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에, 이 문서의 내
용은 예고 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 버전은
ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다. 이 마더보드와 관련하여 기
술적 지원이 필요한 경우, 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체
적 정보를 구하십시오. ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목
록도 찾을 수 있습니다 . ASRock 웹사이트 http://www.asrock.com.
1.1 포장 내용물
• ASRock B85M Pro4 마더보드 (Micro ATX 폼 팩터 )
• ASRock B85M Pro4 간편 설치 안내서
한 국 어
• ASRock B85M Pro4 지원 CD
• 시리얼 ATA (SATA) 데이터 케이블 2 개 ( 선택 품목 )
• I/O 패널 실드 1 개
105
1.2 규격
플랫폼
• Micro ATX 폼 팩터
• 모든 솔리드 콘덴서 구조
®
TM
CPU
• LGA1150 패키지로 제공되는 4 세대 Intel
Core
i7 / i5
®
®
®
/ i3 / Xeon
/ Pentium
/ Celeron
지원
• Digi 전원 구조
• 4 개 전원 위상 구조
®
• Intel
Turbo Boost 2.0 기술 지원
®
칩세트
• Intel
B85
®
• Intel
Small Business Advantage 2.0 지원
한 국 어
메모리
• 듀얼 채널 DDR3 메모리 기술
• DDR3 DIMM 슬롯 4 개
• DDR3 1600/1333/1066 비 -ECC, 비버퍼링 메모리 지원
• 시스템 메모리 최대 용량 : 32GB
( 주의 참조 )
®
• Intel
Extreme Memory Prole (XMP)1.3/1.2 지원
확장 슬롯
• PCI Express 3.0 x16 슬롯 1 개 (PCIE1: x16 모드 )
• PCI Express 2.0 x16 슬롯 1 개 (PCIE2: x4 모드 )
• PCI 슬롯 2 개
TM
TM
• AMD Quad CrossFireX
및 CrossFireX
지원
®
그래픽
• Intel
HD 그래픽스 빌트 - 인 비주얼과 VGA 출력은 GPU
통합 프로세서로만 지원할 수 있습니다 .
®
• Intel
HD 그래픽스 빌트 - 인 비주얼 지원 : AVC, MVC
®
(S3D) 및 MPEG-2 풀 HW Encode1 지원 Intel
Quick
®
TM
®
Sync Video, Intel
InTru
3D, Intel
클리어 비디오 HD
®
TM
®
기술 , Intel
Insider
, Intel
HD 그래픽스 4600
• Pixel Shader 5.0, DirectX 11.1
• 최대 공유 메모리 1792MB
• VGA 출력 옵션 세 개 : D-Sub, DVI-D 및 HDMI
106
B85M Pro4
• 삼중 모니터 지원
• HDMI 기술 지원 ( 최대 해상도 1920x1200 @ 60Hz)
• DVI-D 지원 ( 최대 해상도 1920x1200 @ 60Hz)
• D-Sub 지원 ( 최대 해상도 1920x1200 @ 60Hz)
• Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit
Rate Audio)(HDMI 포함 ) 지원 (HDMI 호환 모니터 필요 )
• DVI-D 및 HDMI 포트를 이용한 HDCP 기능 지원
• DVI-D 및 HDMI 포트를 이용한 Full HD 1080p Blu-ray (BD)
재생 지원
오디오
• 콘텐츠 보호를 이용한 7.1 CH HD 오디오 지원 (Realtek
ALC892 오디오 코덱 )
• 프리미엄 Blu-ray 오디오 지원
LAN
• Gigabit LAN 10/100/1000 Mb/s
®
한 국 어
• Giga PHY Intel
I217V
®
• Intel
리모트 웨이크 기술 지원
• Wake-On-LAN 지원
• 절전형 이더넷 802.3az 지원
• PXE 지원
후면 패널 I/O
• PS/2 키보드 포트 1 개
• D-Sub 포트 1 개
• DVI-D 포트 1 개
• HDMI 포트 1 개
• 광학 SPDIF 출력 포트 1 개
• USB 4 포트 2 개
• USB 2 포트 3 개
• LED 장착 RJ-45 LAN 포트 1개(ACT/LINK LED 및 SPEED
LED)
• HD 오디오 잭: 후면 스피커 / 중앙 / 베이스 / 라인 입력 / 전
면 스피커 / 마이크
107
저장 장치
• SATA3 6.0 Gb/s 커넥터 4 개 , NCQ, AHCI 및 “핫 플러그”
기능 지원
• SATA2 3.0 Gb/s 커넥터 2 개 , NCQ, AHCI 및 “핫 플러그”
기능 지원
커넥터
• IR 헤더 1 개
• 인쇄 포트 헤더 1 개
• COM 포트 헤더 1 개
• 섀시 침입 헤더 1 개
• TPM 헤더 1 개
• CPU 팬 커넥터 2 개 (1 x 4 핀 , 1 x 3 핀 )
• 섀시 팬 커넥터 2 개 (1 x 4 핀 , 1 x 3 핀 )
• 전원 팬 커넥터 1 개 (3 핀 )
• 24 핀 ATX 전원 커넥터 1 개
한 국 어
• 8 핀 12V 전원 커넥터 1 개
• 전면 패널 오디오 커넥터 1 개
• SPDIF 출력 커넥터 1 개
• USB 2.0 헤더 2 개 (USB 2.0 포트 4 개 지원 )
• USB 3.0 헤더 1 개 (USB 3.0 포트 2 개 지원 )
BIOS 기능
• 다국어 GUI 지원을 제공하는 64Mb AMI UEFI 적합형 BIOS
• ACPI 1.1 준수 웨이크 업 이벤트
• SMBIOS 2.3.1 지원
• CPU, DRAM, PCH 1.05V, PCH 1.5V 전압 다중 조정
지원 CD
• 드라이버 , 유틸리티 , 백신 소프트웨어 ( 시험판 ),
CyberLink MediaEspresso 6.5 시험판 , Google
Chrome 브라우저 및 툴바 , Start8, MeshCentral,
®
Splashtop Streamer, Intel
Extreme Tuning Utility
(IXTU)
하드웨어
• CPU/ 섀시 온도 감지
모니터
• CPU/ 섀시 / 전원 팬 타코미터
• CPU/섀시 저소음 팬(CPU 온도에 의한 섀시 팬 속도 자동
조정 )
• CPU/ 섀시 팬 다중 속도 조절
• 케이스 열림 감지
108
B85M Pro4
• 전압 모니터링 : +12V, +5V, +3.3V, CPU Vcore
®
®
OS
• Microsoft
Windows
8 / 8 64 비트 / 7 / 7 64 비트 호
환
인증
• FCC, CE, WHQL
• ErP/EuP 사용 가능(ErP/EuP 사용 가능 전원공급장치 필요)
* 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오:
http://www.asrock.com
BIOS 설정을 조정하거나 Untied Overclocking Technology를 적용하거나 타업체의
오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이
따른다는 것을 유념하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지
어 시스템의 구성 요소와 장치에 손상을 입힐 수도 있습니다. 오버클로킹은 사용자
스스로 위험과 비용을 감수하고 해야 합니다. 당사는 오버클로킹에 의해 발생할 수
있는 손상에 대해서 책임이 없습니다 .
한 국 어
®
제한 때문에 실제 메모리 크기는 Windows
32 비트 운영체제 하의 시스템 사
®
용을 위한 예비 메모리용 4GB 보다 더 적을 수 있습니다 . Windows
64 비
트 운영체제에는 그러한 제한이 없습니다 . ASRock XFast RAM 을 사용하여
®
Windows
가 사용할 수 없는 메모리를 이용할 수 있습니다 .
109

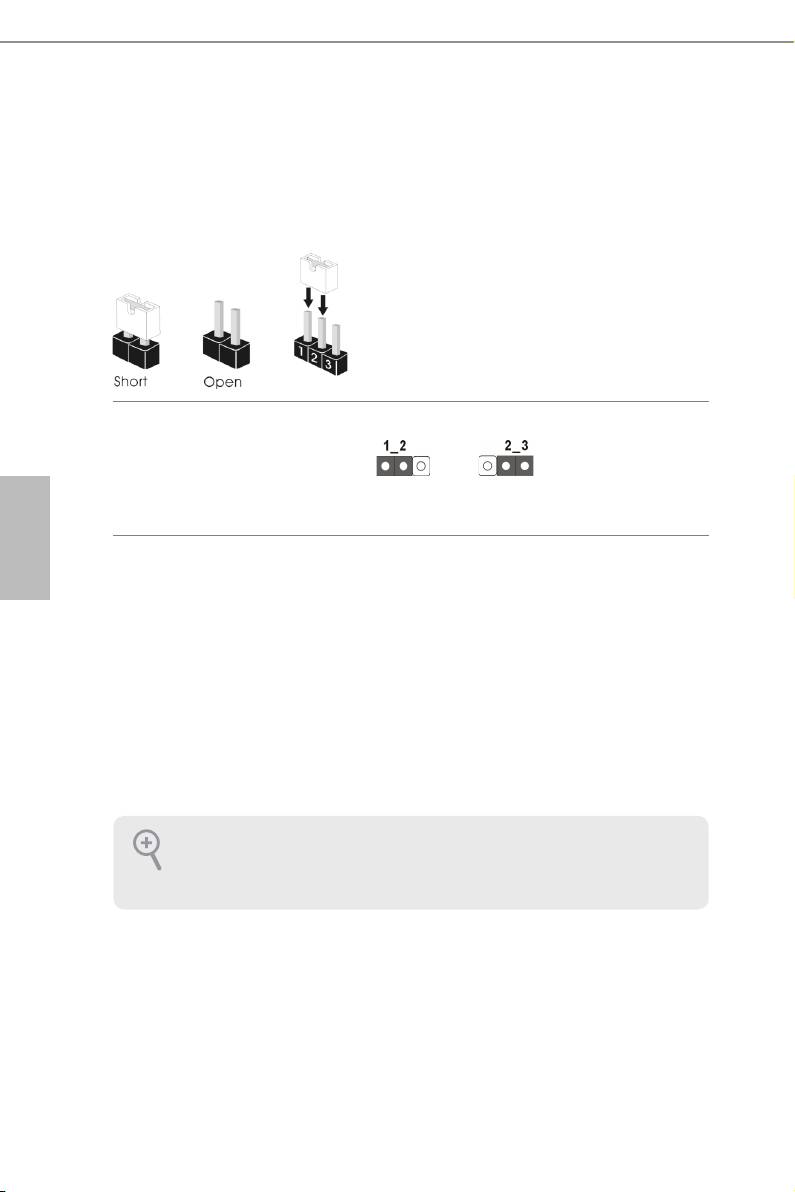

1.3 점퍼 설정
그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씌우면 점퍼가 “단
락”됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . 그림은 3 핀 점
퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씌울 때 “단락”됩니다 .
Clear CMOS 점퍼
(CLRCMOS1)
(1 페이지 , 22 번 항목 참
Clear CMOS기본값
한 국 어
조 )
CLRCMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다 . 시스
템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코
드를 전원공급장치에서 빼십시오 . 15 초 동안 기다린 후 점퍼 캡을 사용하여
CLRCMOS1의 핀 2와 핀 3을 5초 동안 단락시키십시오. 그러나 BIOS 업데이
트 직후에는 CMOS 를 삭제하지 마십시오. BIOS 업데이트를 완료한 직후 CMOS
를 지워야 할 경우, 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음
CMOS 지우기 작업을 해야 합니다. CMOS 배터리를 제거할 경우에만 암호, 날
짜 , 시간 , 사용자 기본 프로파일이 지워집니다 .
CMOS 를 지울 경우 케이스 열림이 감지될 수도 있습니다 . BIOS 옵션 “Clear
Status(상태 지우기)”를 조절하여 이전의 섀시 침입 상태에 대한 기록을 지우십시
오 .
110
B85M Pro4

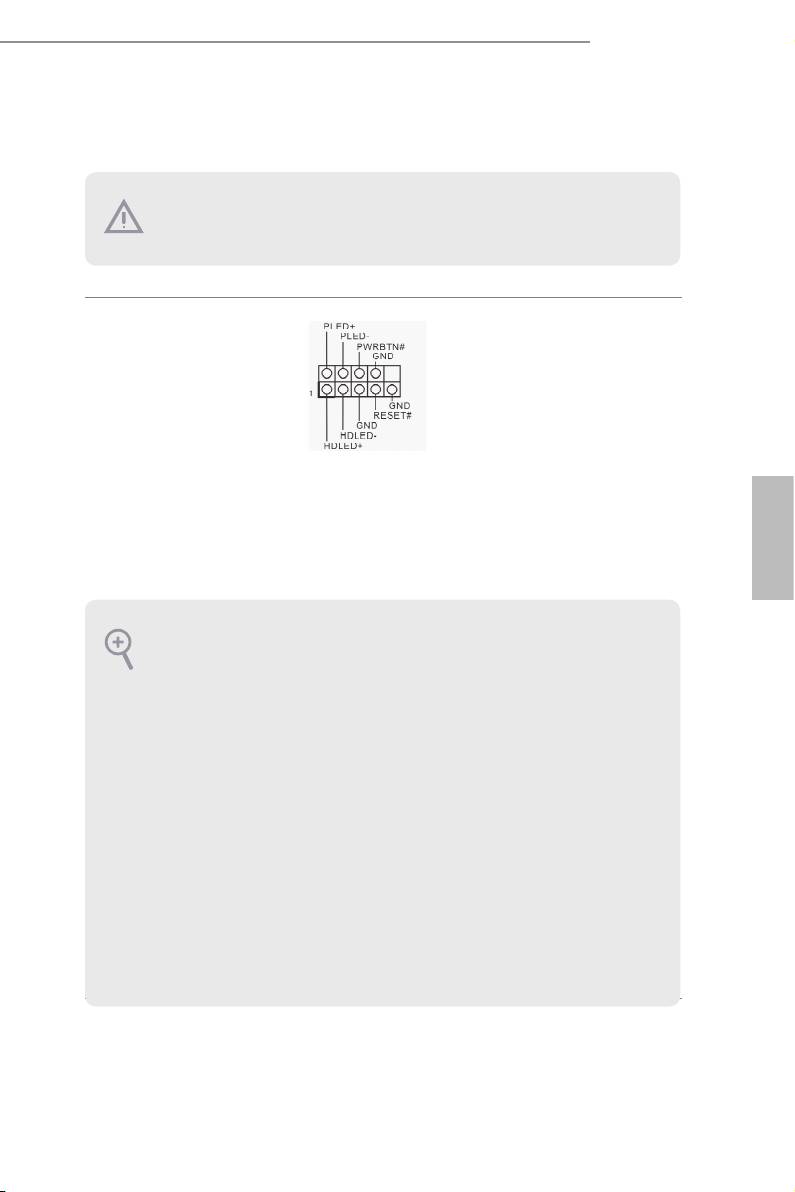

1.4 온보드 헤더 및 커넥터
온보드 헤더와 커넥터는 점퍼가 아닙니다. 점퍼 캡을 온보드 헤더와 커넥터에 씌우
지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로
손상됩니다 .
시스템 패널 헤더
섀시의 전원 스위치 , 리
(9 핀 PANEL1)
셋 스위치 , 시스템 상태
(1페이지, 12번 항목 참조)
표시등을 아래의 핀 할
당에 따라 이 헤더에 연
결합니다 . 케이블을 연
결하기 전에 양극 핀과
음극 핀을 기록합니다 .
한 국 어
PWRBTN( 전원 스위치 ):
섀시 전면 패널의 전원 스위치에 연결합니다. 전원 스위치를 이용해 시스템을 끄는
방법을 구성할 수 있습니다 .
RESET( 리셋 스위치 ):
섀시 전면 패널의 전원 스위치에 연결합니다. 컴퓨터가 정지하고 정상적 재시작을
수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다 .
PLED( 시스템 전원 LED):
섀시 전면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는
LED가 켜져 있습니다. 시스템이 S1/S3 대기 상태에 있을 때는 LED가 계속 깜박입
니다. 시스템이 S4 대기 상태 또는 전원 꺼짐(S5) 상태에 있을 때는 LED가 꺼져 있
습니다 .
HDLED( 하드 드라이브 동작 LED):
섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다. 하드 드라이브가 데이
터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 .
전면 패널 디자인은 섀시별로 다를 수 있습니다. 전면 패널 모듈은 주로 전원 스위
치, 리셋 스위치, 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있
습니다.섀시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확
히 일치하는지 확인합니다 .
111

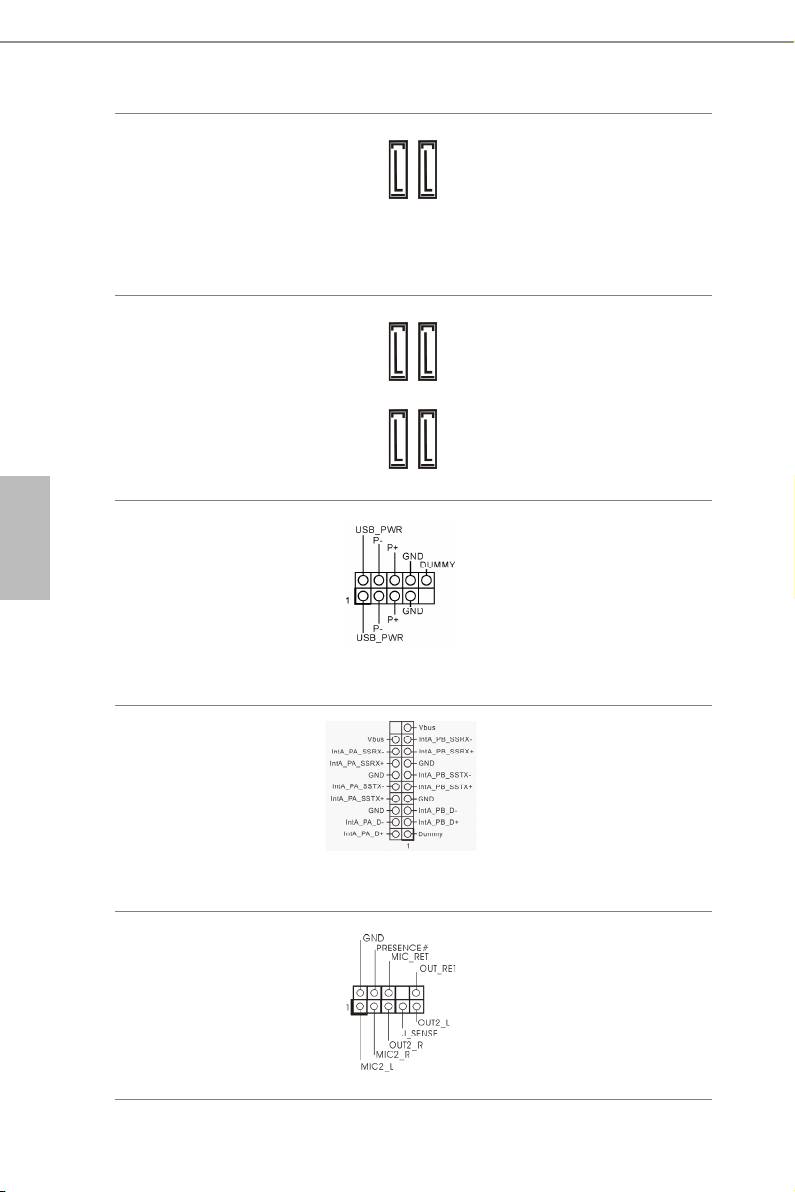

시리얼 ATA2 커넥터
이들 두 개의 SATA2 커
(SATA_4_5:
넥터는 최대 3.0 Gb/s 데
(1페이지, 9 번 항목 참조 )
이터 전송 속도를 제공
SATA_4_5SATA_0_1 SATA_2_3
하는 내부 저장 장치용
SATA 데이터 케이블을
지원합니다 .
시리얼 ATA3 커넥터
이들 네 개의 SATA3 커
(SATA_0_1:
넥터는 최대 6.0 Gb/s 데
1페이지, 11번 항목 참조)
이터 전송 속도를 제공
(SATA_2_3:
하는 내부 저장 장치용
(1페이지, 10번 항목 참조)
SATA 데이터 케이블을
지원합니다 .
한 국 어
USB 2.0 헤더
I/O 패널에 USB 2.0 포
(9 핀 USB6_7)
트 네 개가 탑재되어 있
(1페이지, 17번 항목 참조)
을 뿐 아니라 마더보드
(9 핀 USB8_9)
에 헤더 두 개가 탑재되
(1페이지, 16번 항목 참조)
어 있습니다. 각 USB 2.0
헤더는 포트 두 개를 지
원할 수 있습니다 .
USB 3.0 헤더
I/O 패널에 USB 3.0 포트
(19 핀 USB10_11)
두 개가 탑재되어 있을
(1페이지, 8 번 항목 참조 )
뿐 아니라 마더보드에
헤더 한 개가 탑재되어
있습니다. 각 USB 3.0 헤
더는 포트 두 개를 지원
할 수 있습니다 .
전면 패널 오디오 헤더
이 헤더는 오디오 장치
(9 핀 HD_AUDIO1)
를 전면 오디오 패널에
(1페이지, 23번 항목 참조)
연결하는 데 사용됩니
다 .
112
B85M Pro4
1.

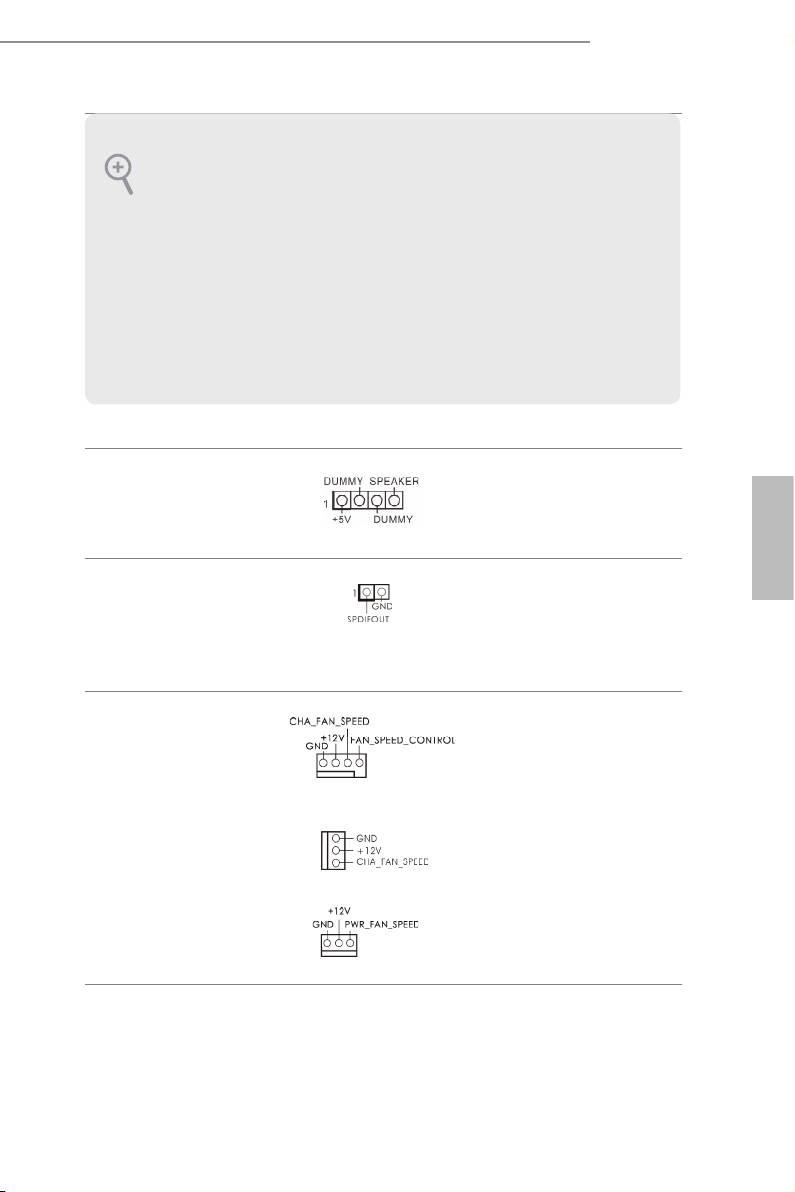

고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어
가 HDA를 지원해야 합니다. 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시
스템을 설치하십시오 .
2.
AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오
헤더에 설치하십시오 :
A. Mic_IN (MIC) 을 MIC2_L 에 연결합니다 .
B. Audio_R (RIN)을 OUT2_R 에 연결하고 Audio_L (LIN)을 OUT2_L 에 연결
합니다 .
C. 접지 (GND) 를 접지 (GND) 에 연결합니다 .
D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다. AC’97 오디오
패널용으로 연결할 필요가 없습니다 .
E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탭으로 가서
“Recording Volume( 녹음 볼륨 )”을 조정합니다 .
섀시 스피커 헤더
섀시 스피커를 이 헤더
(4 핀 SPEAKER1)
에 연결하십시오 .
(1페이지, 13번 항목 참조)
한 국 어
SPDIF 출력 커넥터
HDMI VGA 카드의
(2 핀 SPDIF_OUT1)
SPDIF_OUT 커넥터를
(1페이지, 24번 항목 참조)
케이블로 이 헤더에 연결
하십시오 .
섀시 및 전원 팬 커넥터
팬 케이블을 팬 커넥터
(4 핀 CHA_FAN1)
에 연결하고 검은색 와
(1페이지, 15번 항목 참조)
이어를 접지핀에 연결하
십시오 .
(3 핀 CHA_FAN2)
(1페이지, 25번 항목 참조)
(3 핀 PWR_FAN1)
(1페이지 , 1번 항목 참조 )
113

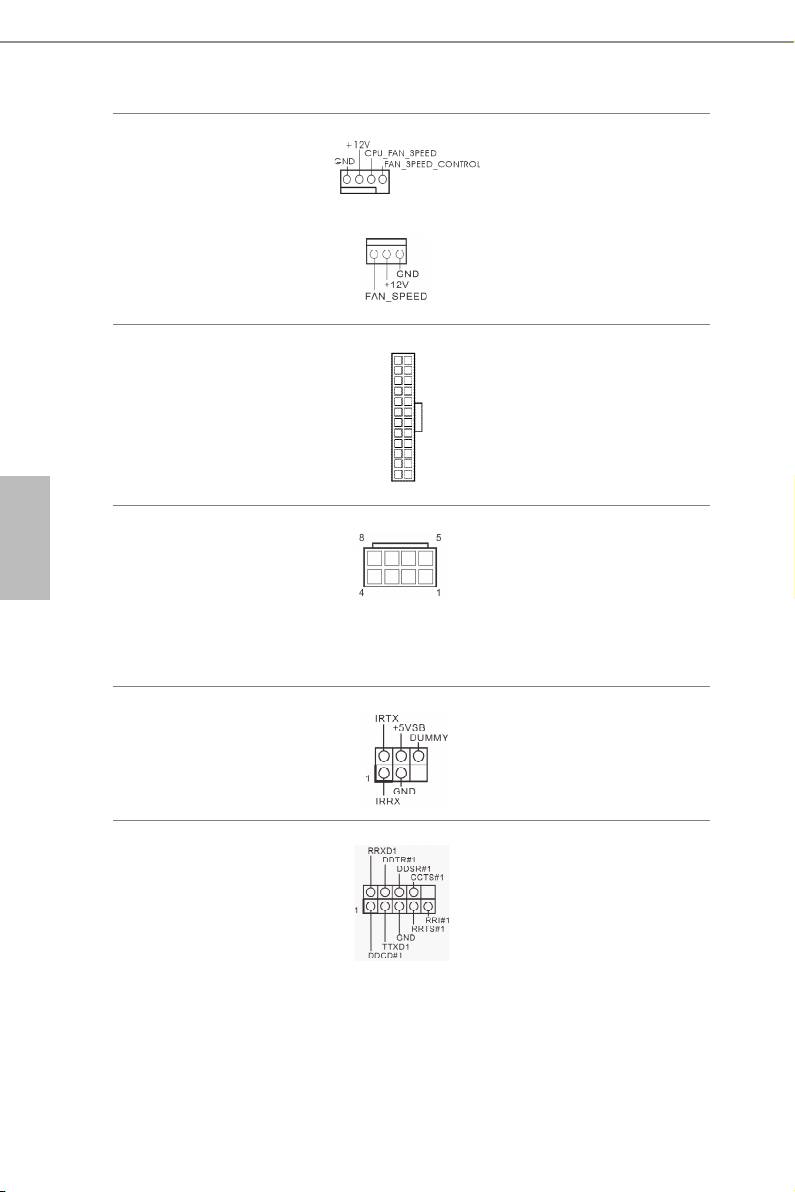

CPU 팬 커넥터
이 마더보드에는 4 핀
(4 핀 CPU_FAN1)
CPU 팬 ( 저소음 팬 ) 커
(1페이지, 3 번 항목 참조 )
넥터가 탑재되어 있습니
다. 3 핀 CPU 팬을 연결
(3 핀 CPU_FAN2)
하려는 경우 핀 1-3에 연
(1페이지, 2번 항목 참조 )
결하십시오 .
ATX 전원 커넥터
이 마더보드에는 24 핀
12
24
(24 핀 ATXPWR1)
ATX 전원 커넥터가 탑
(1페이지, 7 번 항목 참조 )
재되어 있습니다. 20 핀
ATX 전원공급장치를 사
용하려면 핀 1 과 핀 13
1
13
을 따라 연결하십시오 .
한 국 어
ATX 12V 전원 커넥터
이 마더보드에는 8 핀
(8 핀 ATX12V1)
ATX 12V 전원 커넥터가
(1페이지, 4번 항목 참조 )
탑재되어 있습니다. 4핀
ATX 전원공급장치를 사
용하려면 핀 1과 핀 5을
따라 연결하십시오 .
적외선 모듈 헤더
이 헤더는 선택 품목인 무선 송
(5 핀 IR1)
수신 적외선 모듈을 지원합니
(1페이지, 14번 항목 참조)
다 .
시리얼 포트 헤더
이 COM1 헤더는 시리얼
(9 핀 COM1)
포트 모듈을 지원합니
(1페이지, 21번 항목 참조)
다 .
114
B85M Pro4

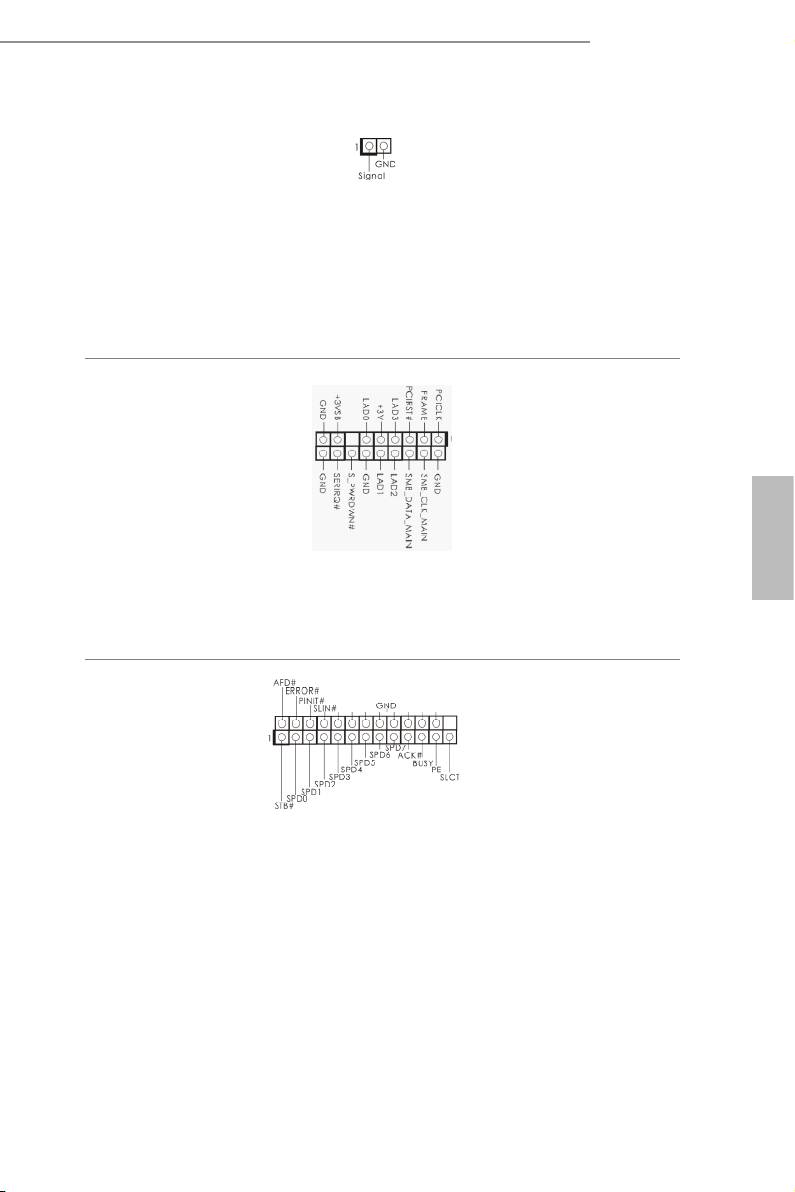

섀시 침입 헤더
이 마더보드는 섀시 커
(2 핀 CI1)
버가 제거될 경우 이를
(1페이지, 19번 항목 참조)
감지하는 케이스 열림
감지 기능을 지원합니
다 . 이 기능을 사용하
려면 섀시 침입 감지 설
계가 적용된 섀시를 사
용해야 합니다 .
TPM 헤더
이 커넥터는 키, 디지털
(17 핀 TPMS1)
인증서 , 암호 및 데이
(1페이지, 18번 항목 참조)
터를 안전하게 보관할
수 있는 TPM(Trusted
Platform Module) 시스
템을 지원합니다. TPM
시스템은 네트워크 보
안을 강화하고 , 디지털
한 국 어
신원을 보호하며 플랫
폼 무결성을 유지합니
다 .
인쇄 포트 헤더
프린터 장치의 간편한
(25 핀 LPT1)
연결을 가능하게 하는
(1페이지, 20번 항목 참조)
인쇄 포트 케이블용 인
터페이스입니다 .
115
