感谢您购买 ASRock H87 Pro4 主板，这是按照 ASRock 一贯严格质量控制标准生
产的性能可靠的主板。它提供符合 ASRock 质量和耐久性承诺的精良设计和卓越
性能。
由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕
不另行通知。如果本文档有任何修改，则更新的版本将发布在 ASRock 网站上，我
们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站
以具体了解所用型号的信息。您也可以在 ASRock 网站上找到最新 VGA 卡和 CPU
支持列表。ASRock 网站 http://www.asrock.com。
简体中文
1.1 包装清单
• ASRock H87 Pro4 主板（ATX 规格尺寸）
• ASRock H87 Pro4 快速安装指南
• ASRock H87 Pro4 支持光盘
• 2 x 串行 ATA (SATA) 数据线（选购）
• 1 x I/O 面板
117
1.2 规格
平台
•
ATX 规格尺寸
•
全固态电容器设计
TM
CPU
•
支持 LGA1150 封装第 4 代 Intel® Core
i7 / i5 / i3 / Xeon® /
Pentium® / Celeron®
•
Digi Power（帝捷）设计
•
4 电源相设计
简体中文
•
支持 Intel® Turbo Boost 2.0 技术
芯片集
•
Intel® H87
•
支持 Intel® Small Business Advantage 2.0
内存
•
双通道 DDR3 内存技术
•
4 x DDR3 DIMM 槽
•
支持 DDR3 1600/1333/1066 非 ECC，非缓冲内存
•
支持系统内存容量： 32GB
（见“注意”）
•
支持 Intel® Extreme Memory Prole (XMP)1.3/1.2
扩充槽
•
1 x PCI Express 3.0 x16 槽 (PCIE2: x16 模式 )
•
3 x PCI Express 2.0 x1 槽
•
2 x PCI 槽
图形
•
只有 GPU 集成的处理器才支持 Intel® HD Graphics 内置视
效和 VGA 输出。
•
支持 Intel® HD Graphics 内置视效 : Intel® 快速同步视频，采
用 AVC、MVC (S3D) 和 MPEG-2 Full HW Encode1、Intel®
TM
TM
InTru
3D、Intel® Clear Video HD 技术、Intel® Insider
、
Intel® HD Graphics 4600
•
Pixel Shader 5.0、DirectX 11.1
•
最大共享内存 1792MB
•
三个 VGA 输出选项： D-Sub、DVI-D 和 HDMI
•
支持三台监视器
•
支持 HDMI 技术，60Hz 时最大分辨率达 1920x1200
118
H87 Pro4
•
支持 DVI-D，60Hz 时最大分辨率达 1920x1200
•
支持 D-Sub，60Hz 时最大分辨率达 1920x1200
•
通过 HDMI（需要符合规格的 HDMI 监视器）支持 Auto Lip
Sync、Deep Color (12bpc), xvYCC 和 HBR（高位速率音频）
•
通过 DVI-D and HDMI 端口支持 HDCP 功能
•
通过 DVI-D 和 HDMI 端口支持全高清 1080p Blu-ray (BD)
播放。
音频
•
具有内容保护功能的 7.1 CH 高清音频（Realtek ALC892 音
频编解码器）
•
优质 Blu-ray 音频支持
简体中文
LAN
•
Gigabit LAN 10/100/1000 Mb/s
•
Giga PHY Intel® I217V
•
支持 Intel® Remote Wake（远程唤醒）技术
•
支持 Wake-On-LAN（网上唤醒）
•
支持高能效以太网 802.3az
•
支持 PXE
后面板 I/O
•
1 x PS/2 键盘端口
•
1 x D-Sub 端口
•
1 x DVI-D 端口
•
1 x HDMI 端口
•
2 x USB 2.0 端口
•
4 x USB 3.0 端口
•
1 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED
LED）
•
高清音频插孔 : 侧扬声器 / 后扬声器 / 中央 / 低音 / 线路输
入 / 前扬声器 / 麦克风
存储
•
6 x SATA3 6.0 Gb/s 接口，支持 RAID（RAID 0、RAID 1、
RAID 5、RAID 10、Intel Rapid Storage Technology 12 和
Intel Smart Response Technology）、NCQ、AHCI 和“热插拔”
119
接口
•
1 x IR 接脚
•
1 x COM 端口接脚
•
1 x 电源 LED 接脚
•
2 x CPU 风扇接口 (1 x 4 针 , 1 x 3 针 )
•
2 x 机箱风扇接口 (2 x 4 针 )
•
1 x 电源风扇接口 (3 针 )
•
1 x 24 针 ATX 电源接口
•
1 x 8 针 12V 电源接口
•
1 x 前面板音频接口
•
1 x SPDIF 输出接口
简体中文
•
2 x USB 2.0 接脚（支持 4 个 USB 2.0 端口）
•
1 x USB 3.0 接脚（支持 2 个 USB 3.0 端口）
BIOS 功能特点
•
64Mb AMI UEFI Legal BIOS，具有多语言 GUI 支持
•
ACPI 1.1 兼容唤醒事件
•
SMBIOS 2.3.1 支持
•
CPU、DRAM, PCH 1.05V 电压多次调整（Voltage Multi-
adjustment）
支持光盘
•
驱动程序、实用程序、防病毒软件（试用版）、CyberLink
MediaEspresso 6.5 试用版、Google Chrome 浏览器和工
具栏、Start8、MeshCentral、Splashtop Streamer、Intel®
Extreme Tuning Utility (IXTU)
硬件监控
•
CPU/ 机箱温度感测
•
CPU/ 机箱 / 电源风扇转速计
•
CPU/ 机箱静音风扇（可以按照 CPU 温度自动调整机箱风
扇速度）
•
CPU/ 机箱风扇多种速度控制
•
电压监控： +12V、+5V、+3.3V、CPU Vcore
操作系统
•
Microso® Windows® 8 / 8 64-bit / 7 / 7 64-bit 兼容
认证
•
FCC、CE、WHQL
•
ErP/EuP 支持（需要支持 ErP/EuP 的电源）
120
H87 Pro4
* 有关详细产品信息，请访问我们的网站： http://www.asrock.com
须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使用
第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造
成损坏。执行这项工作您应自担风险和自己承担费用。我们对由于超频而造成的
损坏概不负责。
由于限制原因，实际内存容量可能会小于 4GB，以保留给 Windows® 32-bit 操作系
简体中文
统下的系统使用。Windows® 64-bit 操作系统没有此类限制。您可以使用 ASRock
XFast RAM 来利用 Windows® 不能使用的内存。
121
1.3 跳线设置

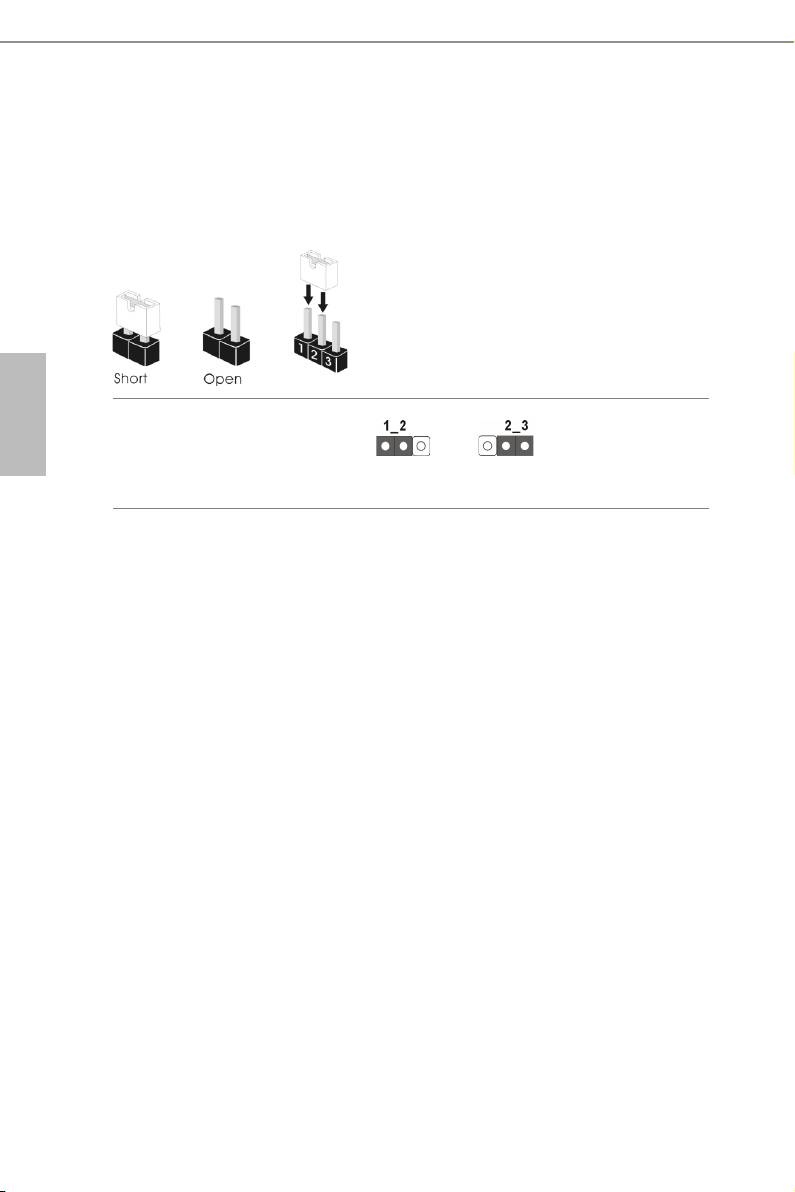

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线 “短接”。如果这些
针脚上没有装跳线帽，跳线 “开路”。此图显示 3 针跳线，当跳线帽装在针脚 1 和
针脚 2“上，它们短接”。
简体中文
清除 CMOS 跳线
(CLRCMOS1)
清除 CMOS默认
（见第 1 页，第 20 个）
CLRCMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设
置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将
CLRCMOS1 上的针脚 2 和针脚 3 短接 5 秒。但是，请勿在更新 BIOS 后立即清
除 CMOS。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，
并在关闭后再执行清除 CMOS 操作。请注意，密码、日期、时间和用户默认配置
文件只在卸下 CMOS 电池后才会被清除。
122
H87 Pro4
1.4 板载接脚和接口
板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到
这些接脚和接口上将会对主板造成永久性损坏。
系统面板接脚

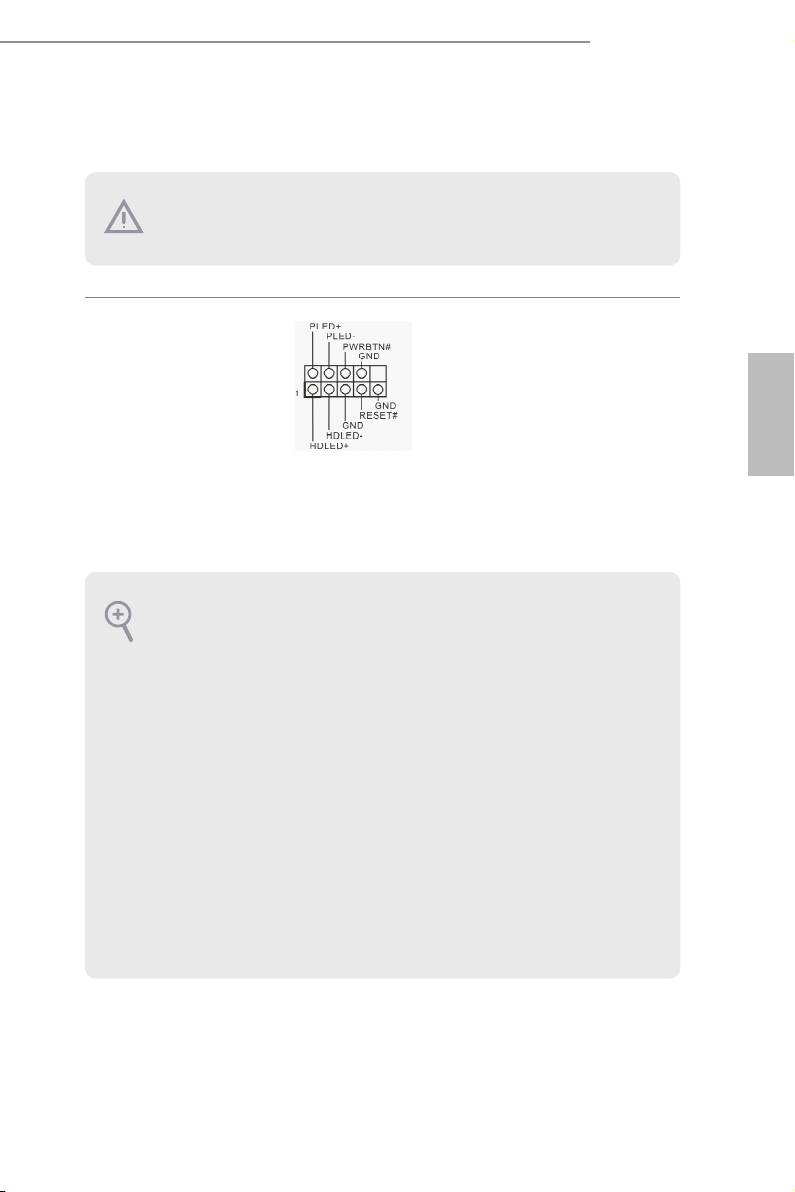

按照下面的针脚分配，将
(9 针 PANEL1)
机箱上的电源开关、重置
见第 1 页，第 14 个）
开关和系统状态指示灯
连接到此接脚。在连接线
缆前请记下正负针脚。
简体中文
PWRBTN ( 电源开关 ):
连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。
RESET ( 重置开关 ):
连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重
置开关重新启动计算机。
PLED（系统电源 LED）：
连接到机箱前面板上的状态指示灯。系统操作操作时，此 LED 亮起。系统处在 S1/
S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。
HDLED（硬盘活动指示灯）：
连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此
LED 亮起。
前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、
电源 LED、硬盘活动 LED 指示灯、扬声器等。将机箱前面板模块连接到此接脚时，
确保连线分配和针脚分配正确匹配。
123
电源 LED 接脚
请将机箱电源 LED 连接
(3 针 PLED1)
到此接脚以
指示系统电源
（见第 1 页，第 15 个）
状态。
串行 ATA3 接口
这六个 SATA3 接口支持
(SATA3_0:
最高 6.0 Gb/s 数据传输
见第 1 页， 第 8 个）
SATA3_1SATA3_5 SATA3_3
SATA3_0SATA3_4 SATA3_2
速率的内部存储设备的
(SATA3_1:
SATA 数据线。
见第 1 页， 第 7 个）
简体中文
(SATA3_2:
见第 1 页， 第 9 个）
(SATA3_3:
见第 1 页， 第 12 个）
(SATA3_4:
见第 1 页， 第 10 个）
(SATA3_5:
见第 1 页， 第 11 个）
USB 2.0 接脚
除 I/O 面板上的两个
(3 针 USB2_9)
USB 2.0 端口外，此主板
（见第 1 页，第 16 个）
上还有两个接脚。每个
(5 针 USB4_9)
USB 2.0 接脚可以支持两
（见第 1 页，第 17 个）
个端口。
USB 3.0 接脚
除 I/O 面板上的四个
(19 针 USB3_4_5)
USB 3.0 端口外，此主板
（见第 1 页，第 6 个）
上还有一个接脚。每个
USB 3.0 接脚可以支持两
个端口。
124
H87 Pro4
前面板音频接脚

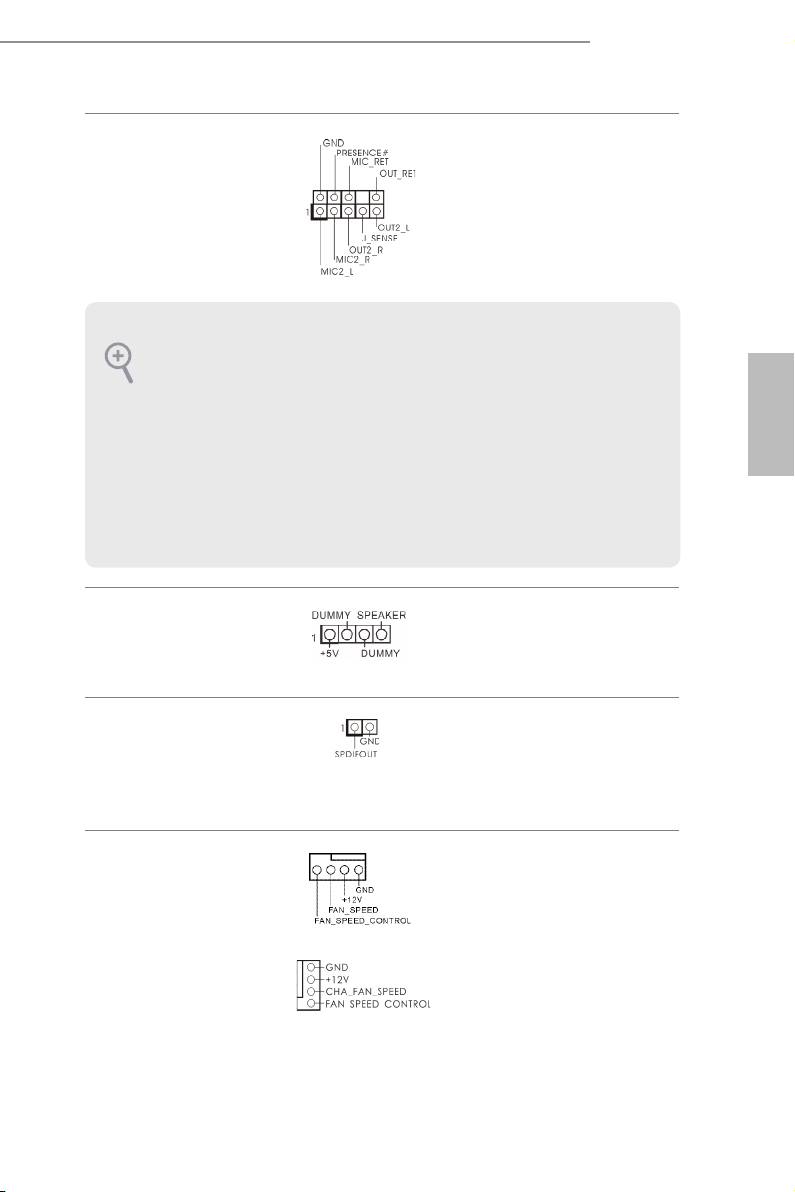

此接脚用于将音频设备
(9 针 HD_AUDIO1)
连接到前音频面板。
（见第 1 页，第 23 个）
1.
高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请
按照我们的手册和机箱手册的说明安装系统。
2.
如果您使用 AC’97 音频面板，请按照以下步骤安装到前面板音频接脚：
A. 将 Mic_IN (MIC) 连接到 MIC2_L.
B。将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L.
C。将接地端 (GND) 连接到接地端 (GND)。
简体中文
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC’97 音频面
板连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的“FrontMic”（前麦克风）选项
卡，调整 “Recording Volume”（录音音量）。
机箱扬声器接脚
请将机箱扬声器连接到
(4 针 SPEAKER1)
此接脚。
见第 1 页，第 19 个）
SPDIF 输出接口
请使用线缆将 HDMI
(2 针 SPDIF_OUT1)
VGA 卡的 SPDIF_OUT
见第 1 页，第 22 个）
接口连接到此接脚。
机箱和电源风扇接口
请将风扇线连接到风扇
(4 针 CHA_FAN1)
接口并使黑线匹配接地
见第 1 页，第 13 个）
针脚。
(4 针 CHA_FAN2)
见第 1 页，第 24 个）
125
(3 针 PWR_FAN1)
见第 1 页，第 1 个）

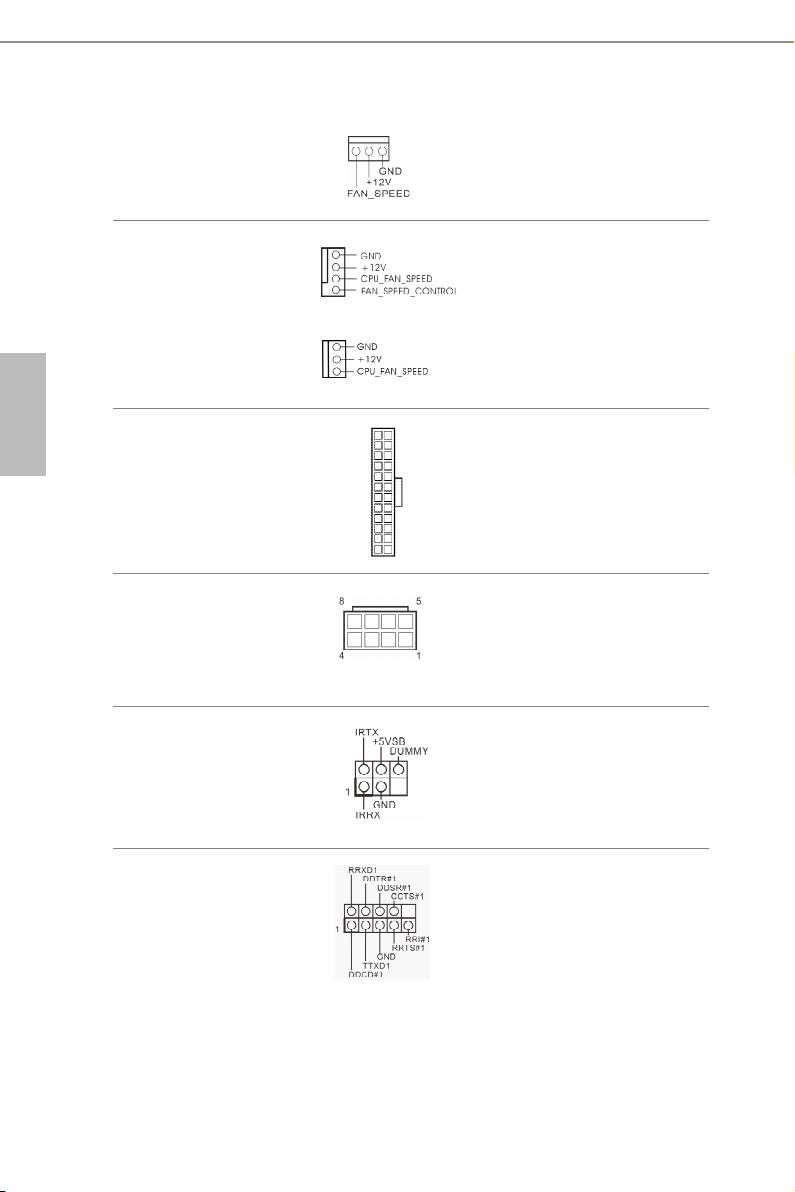

CPU 风扇接口
此主板提供 4 针 CPU 风
(4 针 CPU_FAN1)
扇（静音风扇）接口。如果
见第 1 页，第 25 个）
您打算连接 3 针 CPU 风
扇，请将它连接到脚 1-3。
(3 针 CPU_FAN2)
简体中文
见第 1 页，第 26 个）
12
24
ATX 电源接口
此主板提供 24 针 ATX
(24 针 ATXPWR1)
电源接口。要使用 20 针
（见第 1 页，第 5 个）
ATX 电源，请沿针脚 1 和
针脚 13 插接它。
1
13
ATX 12V 电源接口
此主板提供 8 针 ATX
(8 针 ATX12V1)
12V 电源接口。要使用 4
（见第 1 页，第 2 个）
针 ATX 电源，请沿针脚 1
和针脚 5 插接它。
红外线模块接脚
此接脚支持选购的无线发射和
(5 针 IR1)
接收红外线模块。
（见第 1 页，第 18 个）
串行端口接脚
此 COM1 接脚支持串行
(9 针 COM1)
端口模块。
（见第 1 页，第 21 个）
126
H87 Pro4
電子信息產品污染控制標示
依據中國發布的「電子信息產品污染控制管理辦法」及 SJ/T 11364-2006「電
子信息產品污染控制標示要求」，電子信息產品應進行標示，藉以向消費者揭
露產品中含有的有毒有害物質或元素不致發生外洩或突變從而對環境造成污染
或對人身、財產造成嚴重損害的期限。依上述規定，您可于本產品之印刷電路
板上看見圖一之標示。圖一中之數字為產品之環保使用期限。由此可知此主板
之環保使用期限為 10 年。
简体中文
圖一
有毒有害物質或元素的名稱及含量說明
若您慾了解此產品的有毒有害物質或元素的名稱及含量說明，請參照以下表格
及說明。
有害物質或元素
部件名稱
鉛 (Pb) 鎘 (Cd) 汞 (Hg) 六价鉻 (Cr(VI)) 多溴聯苯 (PBB)多溴二苯醚 (PBDE)
印刷電路板
X O O O O O
及電子組件
外部信號連
X O O O O O
接頭及線材
O:
表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定
的限量要求以下。
X:
表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-2006 標準
規定的限量要求，然該部件仍符合歐盟指令 2002/95/EC 的規範。
備註 : 此產品所標示之環保使用年限，系指在一般正常使用狀況下。
