chiliGREEN P5G41T-M LX2: Motherboard
Motherboard: chiliGREEN P5G41T-M LX2
Материнская
плата
Руководство
по установке
Motherboard
Русский
470
Меры безопасности
Электробезопасность
Пользовательские правила безопасности
Русский
471
Глава 1: Установка оборудования
1.1 Установка процессора
1.1.1 Сокет Intel LGA775
Защитная пластина (PnP Cap)
Русский
472
Выступ
1.1.2 Сокет Intel LGA1366
A
Русский
B
Рычаг
Крышка
4
º
º
3
473
золотой
треуголь
ник
Защитная
Вырес
пластина
Ключ
Русский
A
B
474
Русский
475
A
B

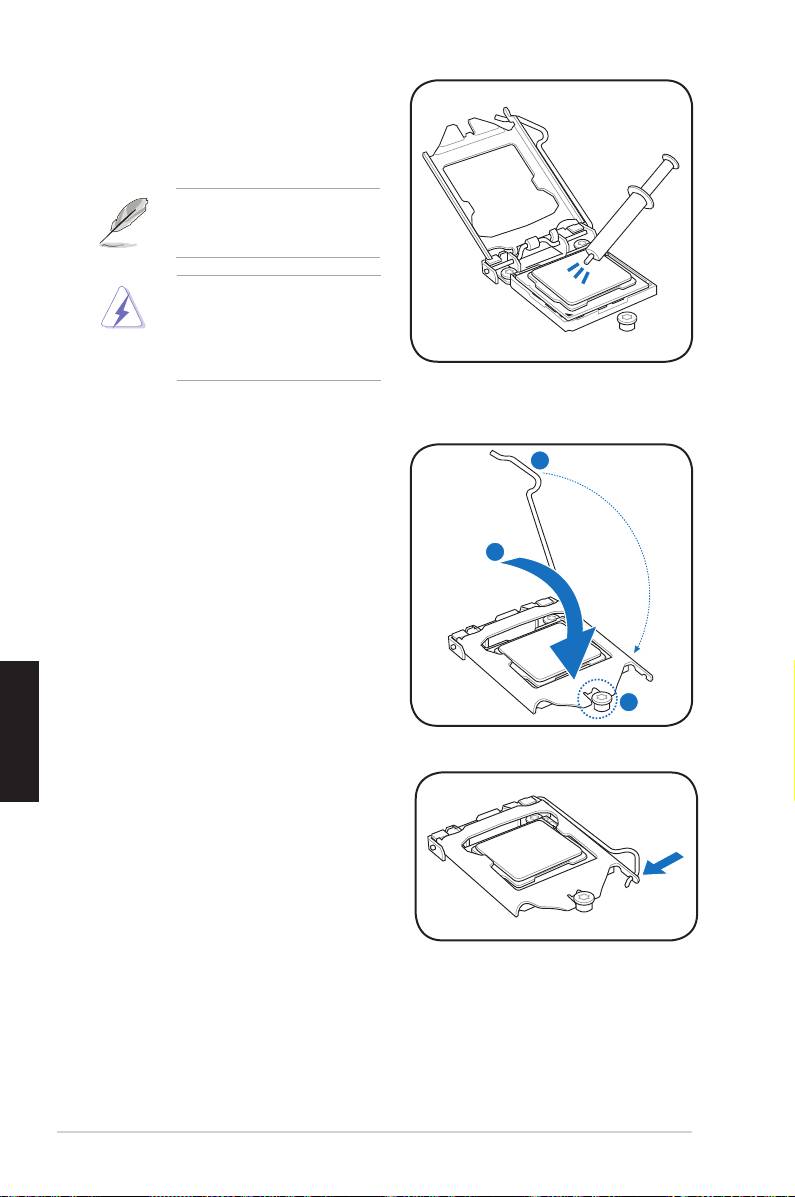

1.1.3 Сокет Intel LGA1156
Рычаг
Выступ
Заглушка
Крышка
Вырез
золотой
треуголь
ник
Ключ
Русский
476
B
A
C
1.1.3 Сокет AMD AM2
Русский
477
1.2 Установка радиатора и вентилятора
Intel-сертифицированные кулеры:
Русский
478
B
A
A
B
AMD-сертифицированные кулеры:
1
2
Русский
3
4
479
1.3 Установка DIMM
Установка DIMM в сокет с двумя защелками
2
Паз DIMM
1
1
Открытая защелка
Закрытая защелка
Установка DIMM в сокет с одной защелкой
2
Паз DIMM
Русский
1
Открытая защелка
Закрытая защелка
480
1.4 Установка материнской платы
Русский
481
1.5 Установка блока питания
Блок питания с активной PFC:
Блок питания с активной PFC:
Русский
482
1.6 Установка карт расширения
PCI карта PCIE x16 карта
PCIE x1 карта
Русский
483
1.7 Установка приводов
1.7.1 Оптический привод PATA
Русский
484
1.7.2 Оптический привод SATA
Русский
485
1.7.3 Дисковод
Русский
486
1.7.4 Жесткий диск PATA
Русский
487
Примечания по установке жесткого диска PATA
Русский
488

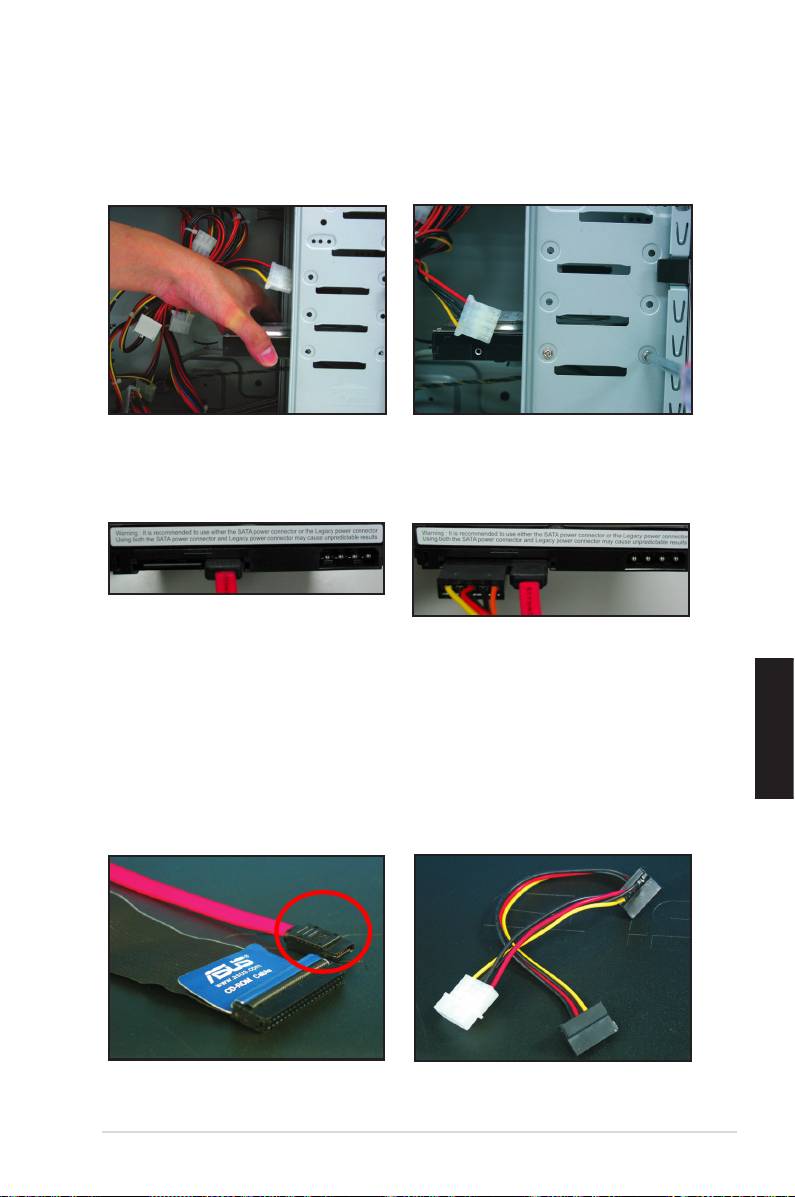

1.7.5 Жесткий диск SATA
Примечания по установке жесткого диска SATA
Русский
489
Русский
490
PLED SPEAKER
P5B-E
PLED+
PLED-
+5V
Ground
Ground
Speaker
®
PANEL
PWR
Reset
Ground
Ground
IDE_LED+
IDE_LED-
IDE_LED
RESET
PWRSW
*
Requires an ATX power supply.

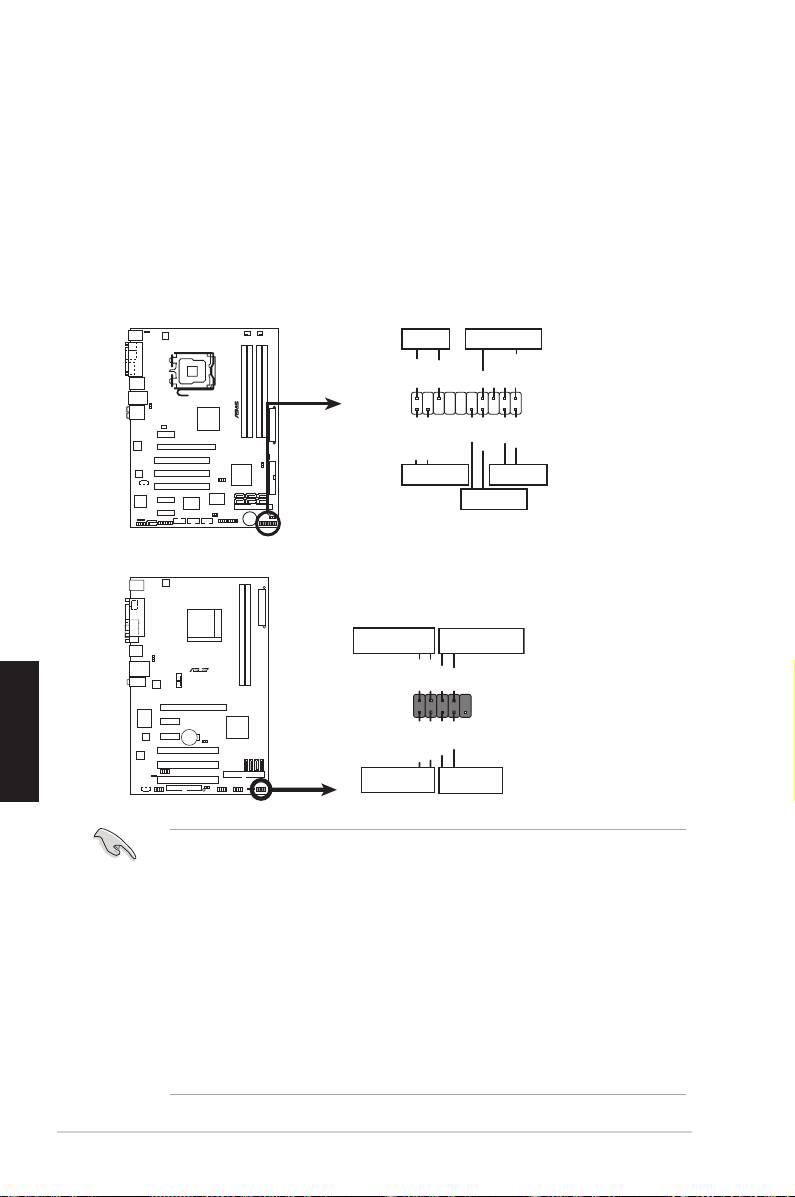

1.8 Кабели передней панели
M2N-X
Reset
ANE
RESET
20-8 контактный разъем для подключения кабелей
PIN1
PIN1
10-1 контактный разъем для подключения кабелей
ASUS Q-Connector
1.9 Подключение ATX питания
20-и контактный разъем питания
24-х контактный разъем питания
(подключен к 24-х контактному разъему )
Русский
4-х контактный разъем питания
491
Разъемы питания
20+4 (24) контактный ATX разъем
4-х контактный ATX разъем
Русский
Разъем питания для подключения периферийных
устройств(слева) Разъем питания дисковода (справа)
492
1.10 Периферийные устройства
8. PS/2 порт
1. Разъем
для мыши
питания
2. PS/2 порт для
9. Параллельный
клавиатуры
порт
3. S/PDIF выход
10. IEEE1394 порт
4. СОМ порт
11. LAN (RJ45)
порт
5. USB порт
12. Линейный
вход
13. VGA выход
6. Разъем
микрофона
7. Линейный
14. DVI выход
выход
Русский
493
1.11 Первое включение
Звук BIOS Описание
Устранение неисправностей
Неисправность Действие
Русский
494
Глава 2: Настройка/обновление BIOS
2.1 Утилита AFUDOS
Сохранение текущего BIOS
afudos /o[lename]
A:\>afudos /oOLDBIOS1.rom
Имя файла Расширение файла
Русский
A:\>afudos /oOLDBIOS1.rom
AMI Firmware Update Utility - Version 1.19(ASUS V2.07(03.11.24BB))
Copyright (C) 2002 American Megatrends, Inc. All rights reserved.
Reading ash ..... done
Write to le...... ok
A:\>
Обновление BIOS
495
afudos /i[lename]
A:\>afudos /iP5K3D.ROM
A:\>afudos /iP5K3D.ROM
AMI Firmware Update Utility - Version 1.19(ASUS V2.07(03.11.24BB))
Copyright (C) 2002 American Megatrends, Inc. All rights reserved.
WARNING!! Do not turn off power during ash BIOS
Reading le ....... done
Reading ash ...... done
Advance Check ......
Erasing ash ...... done
Writing ash ...... 0x0008CC00 (9%)
Русский
A:\>afudos /iP5K3D.ROM
AMI Firmware Update Utility - Version 1.19(ASUS V2.07(03.11.24BB))
Copyright (C) 2002 American Megatrends, Inc. All rights reserved.
WARNING!! Do not turn off power during ash BIOS
Reading le ....... done
Reading ash ...... done
Advance Check ......
Erasing ash ...... done
Writing ash ...... done
Verifying ash .... done
Please restart your computer
A:\>
496
2.2 Утилита Award BIOS Flash
Обновление BIOS
FAT 16/12
УУУУУУУ Award BIOS Flash for ASUS V1.14
(C) Phoenix Technologies Ltd. All Rights Reserved
For NF590-SLI-M2N32-SLI-DELUXE DATE:03/30/2006
Flash Type - PMC Pm49FL004T LPC/FWH
File Name to Program:
Message: Please input File Name!
Русский
497
УУУУУУУ Award BIOS Flash for ASUS V1.14
(C) Phoenix Technologies Ltd. All Rights Reserved
For NF590-SLI-M2N32-SLI-DELUXE DATE:03/30/2006
Flash Type - PMC Pm49FL004T LPC/FWH
File Name to Program: M2N32SLI.bin
Message: Do You Want To Save Bios (Y/N)
УУУУУУУ Award BIOS Flash for ASUS V1.14
(C) Phoenix Technologies Ltd. All Rights Reserved
For NF590-SLI-M2N32-SLI-DELUXE DATE:03/30/2006
Flash Type - PMC Pm49FL004T LPC/FWH
File Name to Program: M2N32SLI.bin
Programming Flash Memory - OFE00 OK
Write OK No Update Write Fail
Warning: Don’t Turn Off Power Or Reset System!
Русский
УУУУУУУ Award BIOS Flash for ASUS V1.14
(C) Phoenix Technologies Ltd. All Rights Reserved
For NF590-SLI-M2N32-SLI-DELUXE DATE:03/30/2006
Flash Type - PMC Pm49FL004T LPC/FWH
File Name to Program: M2N32SLI.bin
Flashing Complete
Press <F1> to Continue
Write OK No Update Write Fail
F1
Reset
498
Сохранение текущего BIOS
УУУУУУУ Award BIOS Flash for ASUS V1.14
(C) Phoenix Technologies Ltd. All Rights Reserved
For NF590-SLI-M2N32-SLI-DELUXE DATE:03/30/2006
Flash Type - PMC Pm49FL004T LPC/FWH
File Name to Program: 0112.bin
Save current BIOS as:
Message:
УУУУУУУ Award BIOS Flash for ASUS V1.14
(C) Phoenix Technologies Ltd. All Rights Reserved
For NF590-SLI-M2N32-SLI-DELUXE DATE:03/30/2006
Flash Type - PMC Pm49FL004T LPC/FWH
File Name to Program: 0112.bin
Checksum: 810DH
Save current BIOS as: 0113.bin
Русский
Message: Please Wait!
УУУУУУУ Award BIOS Flash for ASUS V1.14
(C) Phoenix Technologies Ltd. All Rights Reserved
For NF590-SLI-M2N32-SLI-DELUXE DATE:03/30/2006
Flash Type - PMC Pm49FL004T LPC/FWH
File Name to Program: 0113.bin
Now Backup System BIOS to
File!
Message: Please Wait!
499
2.3 Утилита ASUS Update
Установка ASUS Update
Русский
500
Обновление BIOS через Интернет
Start > Programs > ASUS >
ASUSUpdate > ASUSUpdate
Русский
Update BIOS
from the Internet
Auto Select
Next
Next
501
Next
Обновление BIOS из файла BIOS
Start > Programs > ASUS >
ASUSUpdate > ASUSUpdate
Update BIOS,Next
Open
Русский
P5K3 Deluxe
P5K3 Deluxe
502
Глава 3: Устранение неисправностей
3.1 Устранение неисправностей материнской платы
3.1.1 Основные неисправности
A. Плохое соединение
Золотые контакты VGA карты
Русский
Золотые контакты DIMM
Золотые контакты процессора LGA775
503
Золотые контакты процессора AMD
Контакты разъема
B. Перегрев процессора
Русский
Поверхность процессора
Радиатор и вентилятор, вид сбоку
Радиатор и вентилятор, вид сверху
504
3.2 Другие неисправности
Проверяемые пункты
Индик.
Нет
Радиатор и
Сигнал
Сообщ. об
питания
изображ.
вентилятор
BIOS
ошибке
Страница
Нет
питания
Нет изобра
жения
Невоз
можно
войти в ОС
Русский
505
3.2.1 Нет питания
AC input voltage switch
Power switch
“—”: On; “O”: Off
Русский
506
3.2.2 Ошибка загрузки; Нет изображения
3.2.3 Ошибка при входе в операционную систему
Русский
507
3.2.4 Часто задаваемые вопросы и ответы
Русский
508
Глава 4: Эксплуатация
4.1 Забота о ПК
4.2 Основные понятия
4.3 Использование
Русский
509
4.4 Советы
Русский
510
