USRobotics 7924C: Installation

Deutsch

Installation

Packungsinhalt

- 24-Port 10/100 Mbps Switch - Installationsanleitung - Netzkabel

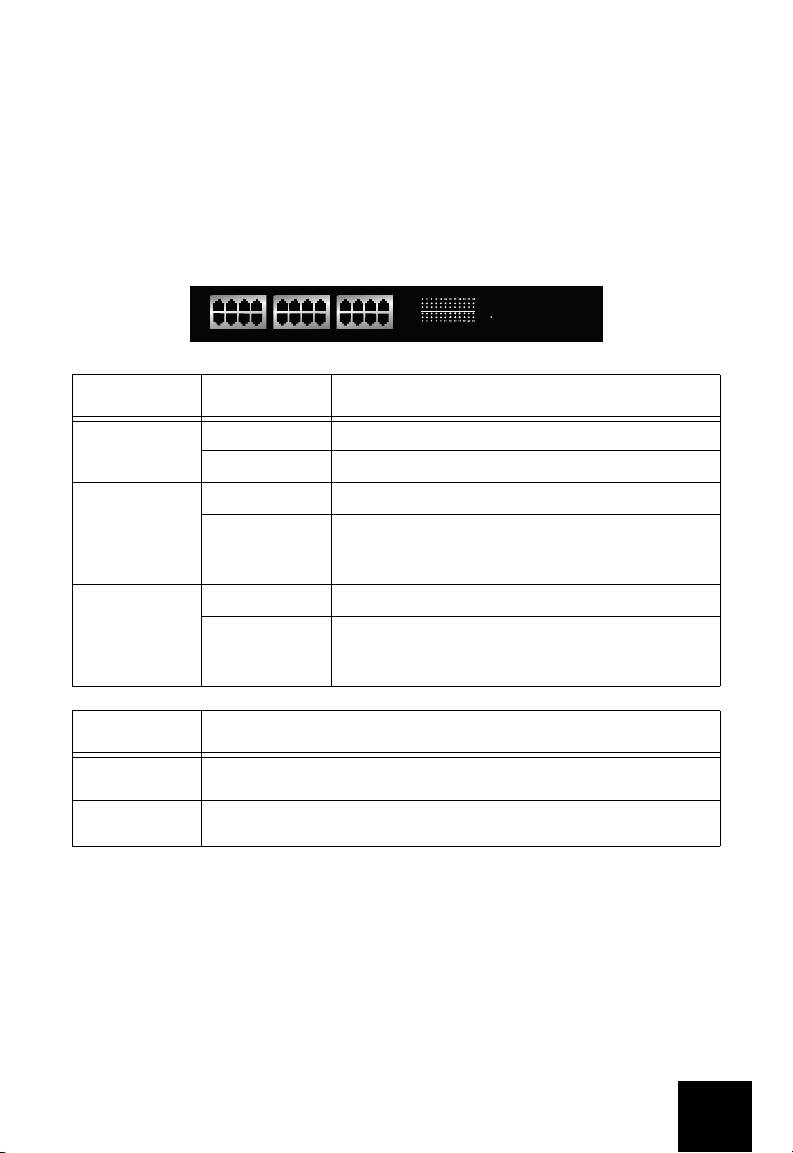

Technische Merkmale

Am Switch befinden sich die folgenden LEDs und Anschlüsse:

2

4

6

8

10

12

14

18

20

22

24

USRobotics

Speed

24 Port 10/100 Ethernet Switch

Link/Act

Speed

Link/Act

Power

1

3

7

9

11

13

15

175

19

21

23

LEDs Farbe - Vorgang Funktion

Power Grün Stromzufuhr aktiv

Aus Keine Stromzufuhr

Speed 1-24

Grün 100 Mbps LAN-Verbindung

(Jede LED entspricht

Aus 10 Mbps LAN-Verbindung

einem LAN-Anschluss

an der Vorderseite des

Geräts.)

Link/Act 1-24

Grün 10/100 Mbps LAN-Verbindung

(Jede LED entspricht

Grün - blinkend

Am entsprechenden LAN-Anschluss werden Daten gesendet und empfangen

einem LAN-Anschluss

an der Vorderseite des

Geräts.)

Anschlüsse Funktion

LAN-Anschlüsse 1

Zum Verbinden von Ethernet-Geräten mit 24-Port 10/100 Mbps Switch

bis 24

100 – 240 V

Für das Netzkabel des 24-Port 10/100 Mbps Switch

(Wechselstrom)

17

Zu Beginn

Hinweis: Weitere Informationen finden Sie im Support-Bereich der USRobotics-Website unter

www.usr.com/support

Hinweis: Ihre Modellnummer lautet 7924C. Es ist sehr wichtig, dass Sie sich Ihre Seriennummer

notieren, bevor Sie den 24-Port 10/100 Mbps Switch installieren. Sie finden Ihre Seriennummer

auf dem Etikett an der Unterseite des Switch und auf der Packungsseite. Sie benötigen diese

Nummer, wenn Sie sich an unsere Support-Abteilung wenden.

1. Schritt: Schließen Sie das eine Ende des Netzkabels in den Netzanschluss

(100-240 V Wechselstrom) des Switch und stecken Sie das andere Ende in

die Steckdose.

100-240VAC

2. Schritt: Schließen Sie Ihren 24-Port 10/100 Mbps Switch an Ihr Ethernet-

bereites Gerät an.

2

4

6

8

10

12

14

18

20

22

24

Speed

24 Port 10/100 Ethernet Switch

USRobotics

Link/Act

Speed

Link/Act

Power

1

3

5

7

9

11

13

15

17

19

21

23

8

Herzlichen Glückwunsch!

Die Installation Ihres USRobotics 24-Port 10/100 Mbps Switch

ist nun abgeschlossen. Wenn Verbindungen zum 24-Port 10/100 Mbps Switch hergestellt werden,

leuchten die entsprechenden LED-Anzeigen auf. Wiederholen Sie diese Schritte nach Bedarf für

bis zu 23 weitere Geräte.

18

2

4

6

8

10

12

14

18

20

22

24

Speed

24 Port 10/100 Ethernet Switch

USRobotics

Link/Act

Speed

Link/Act

Power

1

3

5

7

9

11

13

15

17

19

21

23

8

Dies ist nur eine von vielen möglichen Konfigurationen.

Hinweis: Netzwerkinformationen finden Sie in der Bedienungsanleitung Ihres Betriebssystems.

Sie können Ihr Produkt unter der folgenden Adresse online registrieren:

www.usr.com/productreg
