Instalação

Conteúdo da embalagem

- 24-Port 10/100Mbps Switch - Manual de Instalação Rápida - Fio de alimentação

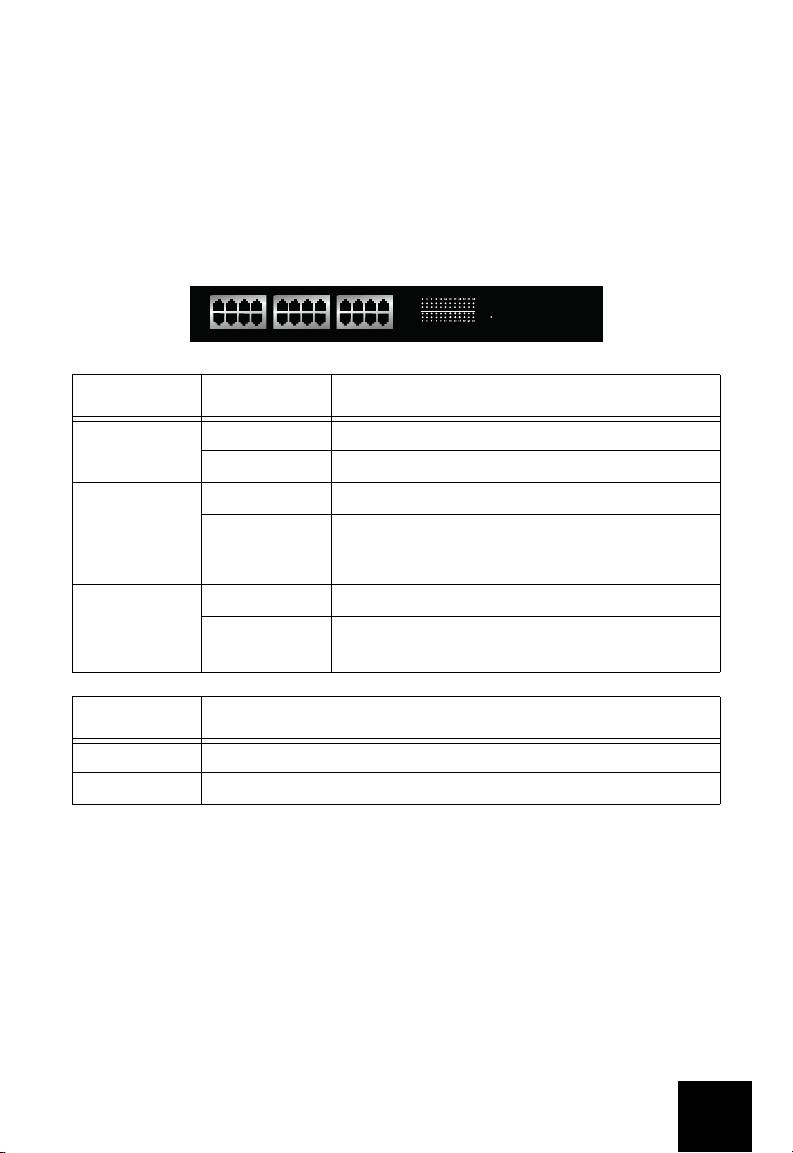

Características físicas

O comutador conta com os seguintes LEDs e portas:

2

4

6

8

10

12

14

18

20

22

24

USRobotics

Speed

24 Port 10/100 Ethernet Switch

Link/Act

Speed

Link/Act

Power

1

3

7

9

11

13

15

175

19

21

23

LEDS Cor - Acção Função

Power Verde sólido A receber energia

Desligado Não está a receber energia

Speed (Velocidade) 1-

Verde sólido Ligação à LAN de 100 Mbps

24

Desligado Ligação à LAN de 10 Mbps

(Cada LED corresponde

a uma porta LAN no

painel dianteiro.)

Link/Act 1-24

Verde sólido Ligação à LAN de 10/100 Mbps

(Cada LED corresponde

Verde intermitente A enviar e a receber dados na porta LAN correspondente

a uma porta LAN no

painel dianteiro.)

Portas Função

Portas LAN 1 a 24 Utilizado para ligar dispositivos de Ethernet ao 24-Port 10/100Mbps Switch

100-240 V CA Para o fio de alimentação do 24-Port 10/100Mbps Switch

49

Antes de começar

Nota: Para obter mais informações, também pode consultar a secção Suporte no Web site da

USRobotics em www.usr.com/support

Nota: O seu número de modelo é 7924C. É muito importante anotar o seu número de série antes

de instalar o 24-Port 10/100Mbps Switch. É possível encontrar o seu número de série na parte

inferior do Switch e na parte lateral da embalagem. Se precisar de contactar o nosso serviço de

assistência técnica, precisará deste número para receber assistência.

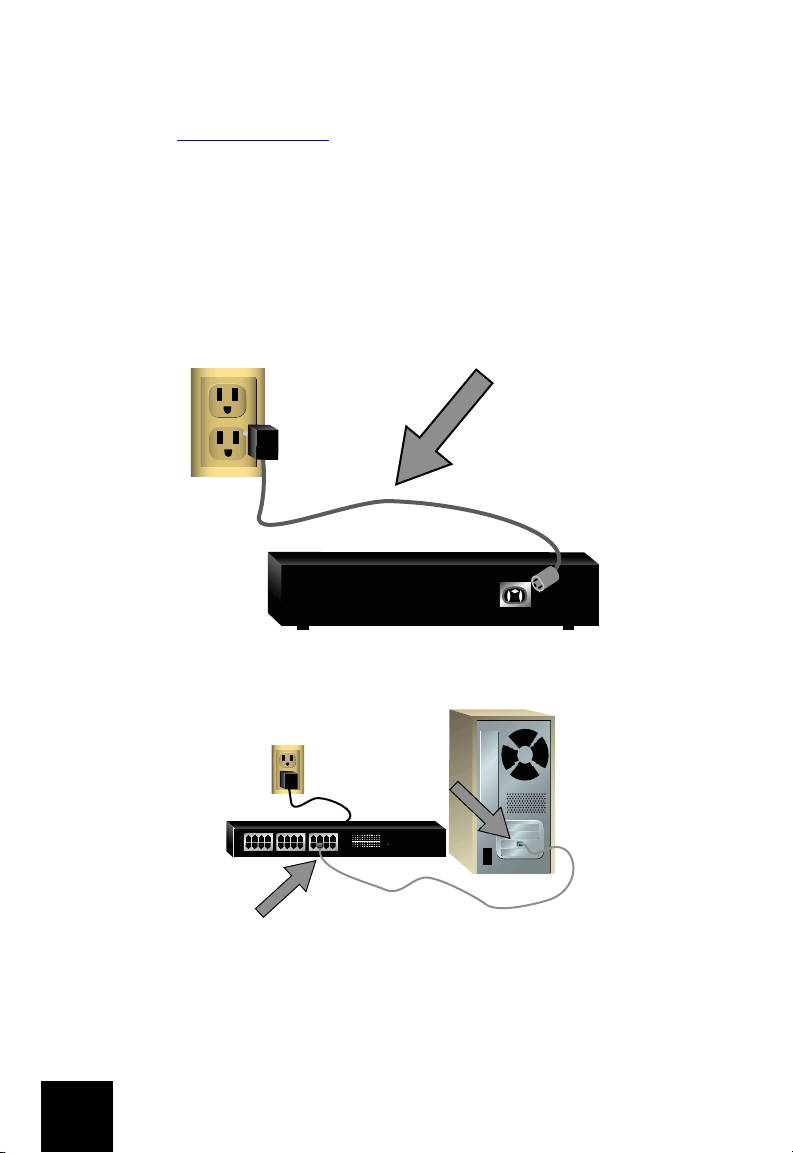

Passo 1. Ligue o cabo de alimentação à porta 100-240 V CA no comutador;

em seguida, ligue o cabo de alimentação a uma tomada eléctrica padrão.

100-240VAC

Passo 2. Ligue o seu 24-Port 10/100Mbps Switch a um dispositivo com

activação Ethernet.

2

4

6

8

10

12

14

18

20

22

24

24 Port 10/100 Ethernet Switch

USRobotics

Speed

Speed

Link/Act

Link/Act

Power

1

3

5

7

9

11

13

15

17

19

21

23

8

Parabéns!

A instalação do seu 24-Port 10/100Mbps Switch USRobotics está concluída. À medida

que as ligações são estabelecidas com o 24-Port 10/100Mbps Switch, os LEDs correspondentes

acendem-se. Repita este passo, conforme necessário, para adicionar até sete dispositivos.

50

2

4

6

8

10

12

14

18

20

22

24

Speed

24 Port 10/100 Ethernet Switch

USRobotics

Link/Act

Speed

Link/Act

Power

1

3

5

7

9

11

13

15

17

19

21

23

8

Esta é uma das muitas configurações possíveis.

Nota: Para obter informação acerca do funcionamento em rede, consulte a documentação do seu

sistema operativo.

Ou registe o seu produto on-line em: www.usr.com/productreg
