MH/FAUCET

Installation Guide

Montageanleitung

Guide d‘installation

Manuale di installazione

Инструкция по сборке

VM10051C

VM10052C

eu.toto.com

TOTO MH/FAUCET

02/03

Installation notes:

Water pipes need to be thoroughly rinsed prior to installation. Be sure to mount and test

each faucet in line with the valid specications. We are not liable for any damages

caused by improper installation.

Specications:

Operating pressure range .................................................. 0,05 MPa min. / 1,0 MPa max.

Operating pressure range recommended ...................................................... 0,2-0,3 MPa

Test pressure ........................................................................................................... 1,6 MPa

Hot water temperature ....................................................................................... 80°C max.

Hot water temperature recommended .......................................................................60°C

Flow rate at 0,3 MPa

VM10051C ........................................................................................................... 20,0 l/min

VM10052C ................................................................................................ 22,0 / 20,0 l/min

If ow pressure exceeds 0,5 MPa, a pressure reducing valve must be installed.

We reserve the right to make structural changes.

Installationshinweise:

Wasserrohre müssen vor der Montage gründlich ausgespült werden. Jede Armatur ist

entsprechend der gültigen Normen zu montieren und zu prüfen. Für Schäden, die durch

unsachgemäße Installation verursacht wurden, übernehmen wir keine Garantie.

Technische Daten:

Betriebsdruckbereich .......................................................... min. 0,05 MPa / max. 1,0 MPa

Betriebsdruckbereich empfohlen .................................................................... 0,2-0,3 MPa

Prüfdruck ................................................................................................................. 1,6 MPa

Heißwassertemperatur ........................................................................................ max. 80°C

Heißwassertemperatur empfohlen .............................................................................60°C

Durchussgeschwindigkeit bei 0,3 MPa

VM10051C ........................................................................................................... 20,0 l/min

VM10052C ................................................................................................ 22,0 / 20,0 l/min

Wird der dynamische Druck von 0,5 MPa überschritten muss ein Druckminderventil

eingebaut werden. Konstruktionsbedingete Änderungen bleiben vorbehalten.

Notes d‘installation:

Avant l’installation, les tuyaux d’eau doivent être bien rincés. Chaque robinet doit être monté

et contrôlé conformément aux normes en vigueur. Nous déclinons toute responsabilité

quant aux dommages dûs au non-respect des instructions de montage.

Spécications:

Plage de pression de fonctionnement ............................... 0,05 MPa min. / 1,0 MPa max.

Plage de pression de fonctionnement recommandé ...................................... 0,2-0,3 MPa

Pression de test ......................................................................................................1,6 MPa

Température de l’eau chaude ............................................................................. 80°C max.

Température de l’eau chaude recommandé ..............................................................60°C

Débit à 0,3 MPa

VM10051C ........................................................................................................... 20,0 l/min

VM10052C ................................................................................................ 22,0 / 20,0 l/min

Si la pression du débit dépasse 0,5 MPa, un réducteur de pression doit être installé.

Sous réserve de modications dues à la construction.

TOTO MH/FAUCET

Note di installazione:

Prima del montaggio, le tubature dell‘acqua devono essere risciacquate con cura. Tutti i

componenti della rubinetteria vanno montati e testati in conformità alle norme vigenti. Non

ci assumiamo alcuna garanzia per danni causati da un‘installazione non correttamente

eseguita.

Pressione di funzionamento:

Pressione di funzionamento ............................................... min. 0,05 MPa / max. 1,0 MPa

Pressione consigliata ....................................................................................... 0,2-0,3 MPa

Pressione di prova ..................................................................................................1,6 MPa

Temperatura dell’acqua calda ............................................................................ max. 80°C

Temperatura consigliata ..............................................................................................60°C

Portata con pressione di 0,3 MPa

VM10051C ........................................................................................................... 20,0 l/min

VM10052C ................................................................................................ 22,0 / 20,0 l/min

Se la pressione di erogazione è superiore a 0,5 MPa, è necessario installare una valvola

riduttrice di pressione.

Con riserva di modiche costruttive.

Русский – указания по сборке:

Перед проведением монтажа следует тщательно промыть водопроводные трубы.

Каждый смеситель следует устанавливать и контролировать в соответствии с дей-

ствующими нормами. Мы не несем ответственность за ущерб и повреждения, воз-

никшие в результате ненадлежащей установки оборудования.

Технические данные:

Диапазон рабочего давления ..........................................мин. 0,05 МПа / макс. 1,0 МПа

Рекомендуемый диапазон рабочего давления ..............................................0,2-0,3 МПа

Контрольное давление ..........................................................................................1,6 МПа

Температура горячей воды ............................................................................. макс. 80 °С

Рекомендуемая температура горячей воды ........................................................... 60 °С

Скорость потока воды при 0,3 МПа

VM10051C...........................................................................................................20,0 л/мин

VM10052C................................................................................................ 22,0 / 20,0 л/мин

При превышении динамического давления величиной 0,5 МПа следует обязательно

установить редукционный клапан.

Мы сохраняем за собой право на конструкционные изменения.

TOTO MH/FAUCET

G 1/2

45°

45°

112

25°

G 1/2

Ø 62

89

150

±15

Ø 48

274

G 1/2

112

G 1/2

25°

45°

45°

150

±15

8983

285

04/05

VM10051C

VM10052C

41

Ø 62

10°

Ø 48

TOTO MH/FAUCET

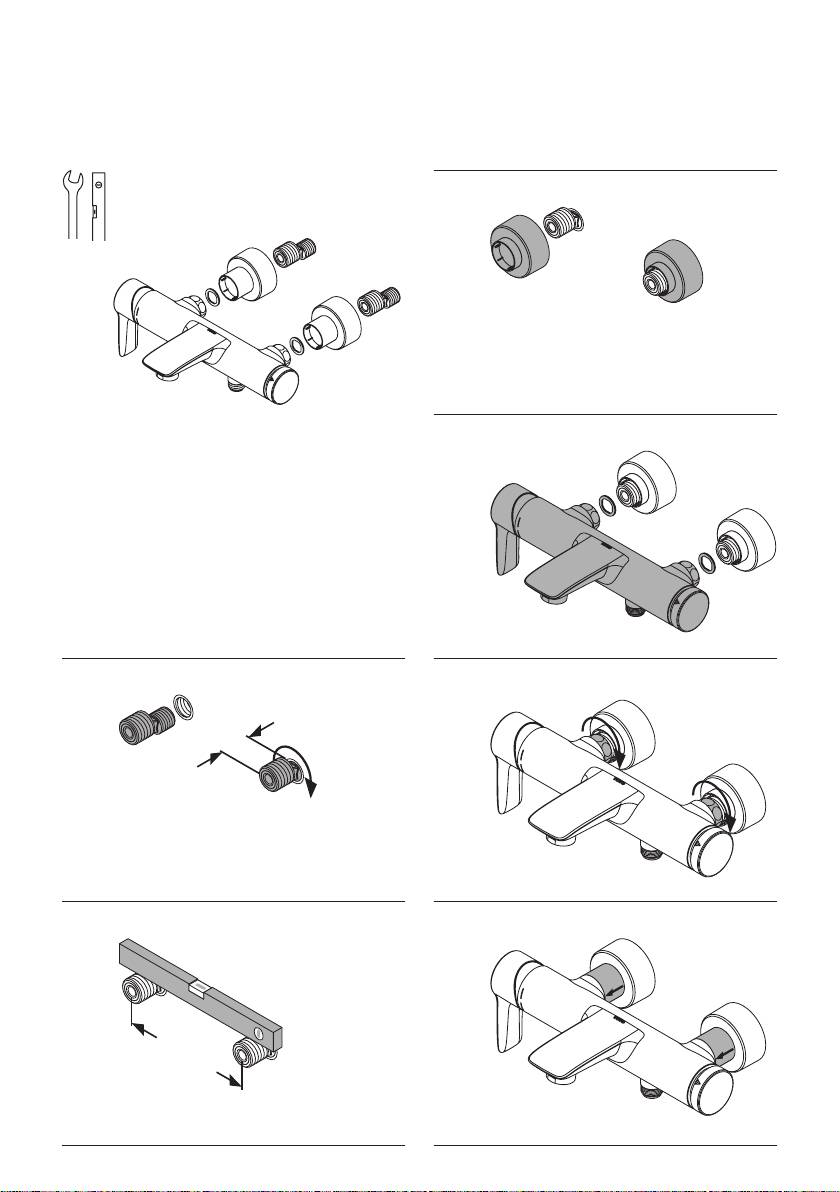

41- 46 mm

17 mm

29 mm

3.

4.

1. 5.

2.

6.

150 mm

TOTO MH/FAUCET

06/07

10.7.

8.

1

11.

9.

1

2

TOTO MH/FAUCET

VM10051C

SW 32 mm

SW 17 mm

SW 29 mm

2,5 mm

8 mm

VM10052C

SW 32 mm

SW 17 mm

SW 29 mm

2,5 mm

8 mm

2 mm

3 mm

TOTO MH/FAUCET

Because TOTO Europe is constantly striving to improve its

products, technologies and services, it reserves the right

to modify or discontinue a product without prior notice.

TOTO Europe ist ständig bemüht seine Produkte, Techno-

logien und Dienstleistungen zu verbessern. Daher behalten

wir uns das Recht vor, ohne vorherige Ankündigung ein

Produkt zu verändern oder auch einzustellen.

Dans un souci constant d’amélioration de ses produits,

de sa technologie et de ses services, TOTO Europe peut

être amené à modier ou à supprimer un modèle sans

préavis.

Dal momento che TOTO Europe cerca di migliorare

sempre i suoi prodotti, le tecnologie utilizzate ed i servizi

offerti, ci riserviamo il diritto di sospendere o di modicare

in qualsiasi momento e senza preavviso la produzione

dei nostri articoli.

Компания TOTO Europe стремится постоянно повышать

качество своей продукции и услуг, а также совершенство-

вать свои технологии. В связи с этим компания остав-

ляет за собой право вносить изменения в характеристики

отдельных продуктов или снимать их с производства

без предварительного уведомления.
