Shure BETA 98A: инструкция

BETA 98A

乐器话筒

악기 마이크

楽器用マイクロホン

Инструментальный микрофон

Micrófono para instrumentos

Microfono per strumento

Instrumentenmikrofon

Microphone pour instruments

Instrument Microphone

Wired Microphones

BETA 98A

© 2010 Shure Incorporated

Printed in U.S.A

.

27A14267 (Rev. 1)

2

3

General Description

The Shure Beta 98A is a compact, high-output, con-

denser microphone for professional sound reinforcement

and studio recording.  An extremely uniform cardioid po-

lar pattern provides excellent gain before feedback and

off-axis rejection of unwanted noise. Its high sound pres-

sure level (SPL) capability makes it useful for a variety of

acoustic or amplified instruments including drums, piano,

reed, wind, and strings.

Variations

•

Beta 98A/C

 includes microphone, 7.6 m (25 ft) light-

weight interconnect cable, preamplifier, and RK282

shockmount swivel adapter.

•

Beta 98AD/C

 includes microphone, 4.6 m (15 ft)

heavy-duty interconnect cable, preamplifier, and A98D

microphone drum mount.

Performance Characteristics

•

Exceptional low-frequency reproduction

•

Extremely high SPL handling

•

High output level

•

No crossover distortion

Features

•

Premier live performance microphone with Shure

quality, ruggedness, and reliability

•

Uniform cardioid pick-up pattern for maximum gain

before feedback and superior rejection of off-axis

sound

•

Tailored frequency response specifically shaped for

drums, percussion, reeds, and horns

•

Compact design reduces stage clutter

•

Wide dynamic range for use in high SPL environments

•

Optional A98D mount is unobtrusive, versatile, and

easy to adjust

•

Enamel-coated metal construction and stainless steel

inner grille resist wear and abuse

Applications and Placement

General Rules for Use

•

Aim the microphone toward the desired sound source; angle unwanted sounds toward its

null

 point.

•

Use the fewest amount of microphones as practical to increase the

Potential Acoustic Gain

 and prevent feedback.

•

Follow the

3 to 1 Rule

 by spacing each microphone by at least three times the distance to its source to reduce

Phase Cancellation

.

•

Place microphones as far as possible from reflective surfaces to reduce

Comb Filtering

.

•

When using directional microphones, work closely to the microphone for extra bass response to take advantage of

Proximity Effect

.

•

Avoid excessive handling to minimize pickup of mechanical noise and vibration.

•

Do not cover any part of the microphone grille, as this will adversely affect microphone performance.

•

Add a windscreen when using the microphone outdoors.

The following table lists the most common applications and placement techniques. Keep in mind that microphone tech-

nique is largely a matter of personal taste; there is no one “correct” microphone position.

Shockmount Swivel Adapter

Use the following procedures to mount the Beta 98A on

the swivel adapter:

1.  Connect the microphone to the adapter.

2.  Thread the cable through the C-clamp and slide the

connector into the C-clamp until snug.

3.  To reduce wear on the cable, snap it into the stress

reliever clip leaving 5 to 7 cm (2 to 3 inches) of slack

on the connector side.

A98D Drum Mount

The Shure A98D mounts the Beta 98A on a drum or

cymbal stand.  Reference the furnished A98D guide to

correctly mount the microphone.

Interconnecting Cable

The supplied cable connects the BETA 98A to the pre-

amplifier. If necessary, up to 23 m (75 ft) of cable can be

used between the microphone and preamplifier without

signal loss.

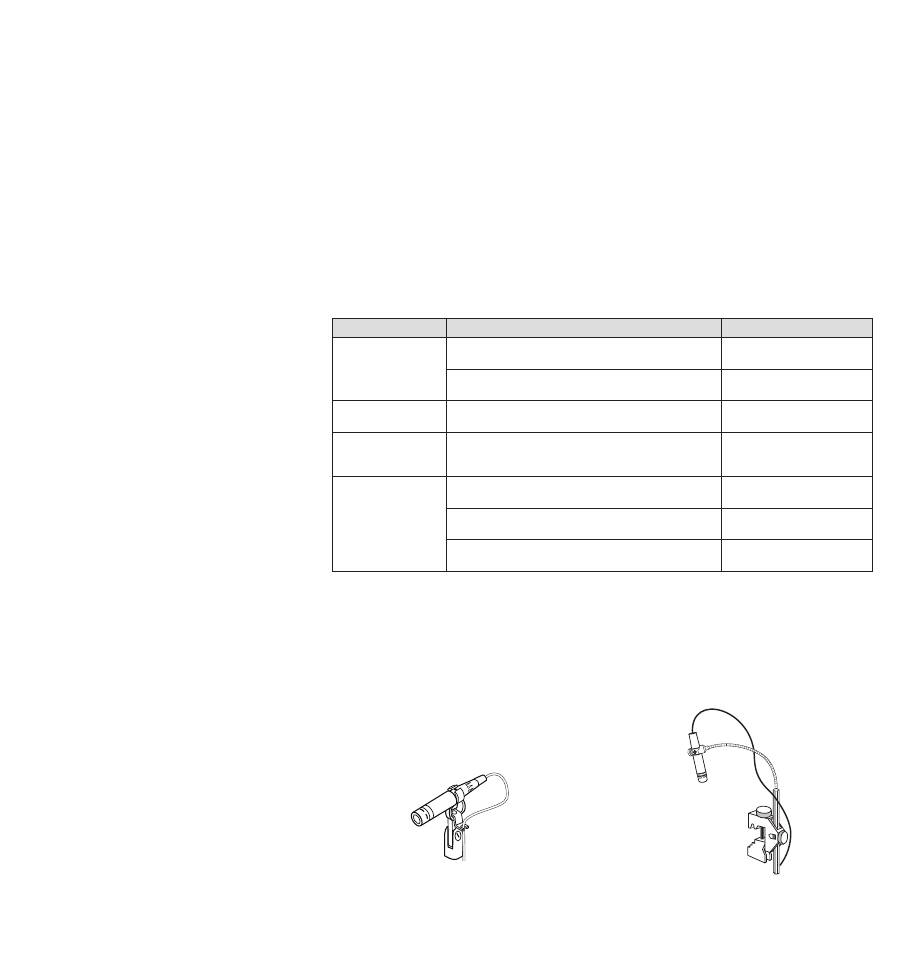

APPLICATION

SUGGESTED MICROPHONE PLACEMENT

TONE QUALITY

Tom-Toms

One mic on each tom or between a pair of toms, 2.5 to

7.5 cm (1 to 3 in.) above drum heads.

Medium attack; full, balanced

sound.

Remove bottom head and place a mic inside pointing up

toward top drum head.

Maximum isolation; full, bal-

anced sound.

Snare Drum

2.5 to 7.5 cm (1 to 3 in.) above rim of top head of drum.

Aim mic at drum head.

Most “snap” from drumstick.

Cymbals

Close-mike with an A98D mount for maximum isolation,

but place out of cymbal movement range.

Bright, with plenty of attack.

Brass & Woodwinds

Brass: 30 to 90 cm (1 to 3 ft.) away, on-axis with bell of

instrument.

Bright, clear sound.

Woodwinds: 2.5 to 15 cm (1 to 6 in.) away, on-axis with

bell of instrument.

Bright, clear sound.

Bell of instrument 90° off-axis from front of mic.

Softer, mellow sound.

NOTE:

 Before each use, make sure the cartridge is tightly secured on the microphone, as vibration and accidental hits

with drumsticks may loosen it, resulting in signal loss.

BETA 98A MOUNTED WITH

SWIVEL ADAPTER

BETA 98A MOUNTED WITH A98D

4

Power Requirements

This microphone requires phantom power and performs best with a 48 Vdc supply (IEC-

61938). However, it will operate with slightly decreased headroom and sensitivity with

supplies as low as 11 Vdc.

Most modern mixers provide phantom power. You must use a

balanced

 microphone

cable: XLR-to-XLR or XLR-to-TRS.

Accessories and Parts CERTIFICATION

Eligible to bear CE Marking. Conforms to European EMC Directive 2004/108/EC. Meets

Harmonized Standards EN55103-1:1996 and EN55103-2:1996, for residential (E1) and

light industrial (E2) environments.

The Declaration of Conformity can be obtained from:

Authorized European representative:

Shure Europe GmbH

Headquarters Europe, Middle East & Africa

Department: EMEA Approval

Wannenacker Str. 28

D-74078 Heilbronn, Germany

Phone: +49 7131 72 14 0

Fax: +49 7131 72 14 14

Email: EMEAsupport@shure.de

Load Impedance

Maximum SPL capability, output clipping level, and dynamic range vary with the input

load impedance of the preamplifier to which you connect the microphone. Shure recom-

mends a minimum input load impedance of 1000 Ω. Most modern microphone preampli

-

fiers meet this requirement. Higher impedance results in better performance for these

specifications.

Furnished Accessories

Metal Locking Windscreen

A412MWS

Universal Microphone Mount

A75M

Optional Accessories

Cartridge Type

Electret Condenser

Polar Pattern

Cardioid

Frequency Response

20 to 20,000 Hz

Output Impedance

@ 1 kHz

179 Ω

Sensitivity

open circuit voltage, @ 1 kHz, typical

–48.0 dBV/Pa

[1]

 (4.0 mV)

Maximum SPL

1 kHz at 1% THD

[2]

2500 Ω load

150.5 dB

1000 Ω load

144.0 dB

Signal-to-Noise Ratio

[3]

64 dB

Dynamic Range

@ 1 kHz

2500 Ω load

120.5 dB

1000 Ω load

114.0 dB

Clipping Level

20 Hz to 20 kHz, 1% THD

2500 Ω load

8.0  dBV

1000 Ω load

1.0  dBV

Self Noise

equivalent SPL, A-weighted, typical

30.0 dB SPL-A

Connector

Three-pin professional audio (XLR), male, balanced

Polarity

Positive pressure on diaphragm produces positive

voltage on pin 2 with respect to pin 3

Power Requirements

11–52 V DC

[4]

 phantom power (IEC-61938), 3.6  mA

Net Weight

12 g (0.6 oz.)

[1]

 1 Pa=94 dB SPL

[2]

THD of microphone preamplifier when applied input signal level is equivalent to cartridge output

at specified SPL

[3]

S/N ratio is the difference between 94 dB SPL and equivalent SPL of self noise, A-weighted

[4]

All specifications measured with a 48 Vdc phantom power supply. The microphone operates at

lower voltages, but with slightly decreased headroom and sensitivity.

SPECIFICATIONS

Zippered Carrying Bag

95A2314

In-Line Preamplifier (1 piece)

RPM626

Snap-fit Windscreen

95A2064

Shock-Mount Swivel Adapter (BETA 98A/C)

RK282

7.6 m (25 ft.) light-weight cable (BETA 98A/C)

95A2398

Beta 98 Drum Mount (BETA 98AD/C)

A98D

4.6 m (15 ft.) Heavy-Duty Cable (BETA 98AD/C)

C98D

Replacement Parts

Cardioid Cartridge

RPM98A/C

98A Replacement Housing

RPM98A-HT

Clamp Assembly (A98D)

RPM618

Snap-Fit Windscreen (4 per package)

RK183WS

Wiring Diagram

1

2

3

2

3

1

1 =

3 =

2 =

3 =

2 =

1 =

1

2

3

4

FI

FET

G

D

S

1

2

3

4

TA4F

TA4M

Cartridge

Cable

Bias

to source

Ground

Bias

to source

Ground

Preamplifier

Description générale

Le Beta 98A de Shure est un microphone électrostatique

compact à haut niveau de sortie, conçu pour la sonorisa-

tion professionnelle et l’enregistrement en studio.  Une

directivité cardioïde extrêmement uniforme assure un

excellent gain avant Larsen et une parfaite réjection des

sons hors axe indésirables. Son haut niveau de pression

acoustique (SPL) admissible permet d’utiliser ce micro

avec de nombreux instruments acoustiques ou amplifiés :

batteries, piano, instruments à anche, à vent et à cordes.

Variantes

•

Le

Beta 98A/C

 comprend le microphone, le

câble d’interconnexion fin de 7,6 m (25 pi), le

préamplificateur et une pince micro à silentbloc

RK282.

•

Le

Beta 98AD/C

 comprend le microphone, le

câble d’interconnexion renforcé de 4,6 m (15 pi), le

préamplificateur et la pince de micro à col de cygne

pour montage sur batterie A98D.

Caractéristiques des performances

•

Reproduction des basses fréquences exceptionnelle

•

Prise en charge des niveaux de pression acoustique

extrêmement élevés

•

Niveau de sortie élevé

•

Aucune distorsion de croisement

Caractéristiques

•

Microphone de scène haut de gamme doté de la

qualité, de la robustesse et de la fiabilité de Shure

•

Directivité cardioïde uniforme pour un gain maximum

avant Larsen et une réjection supérieure des sons

hors axe

•

Réponse en fréquence spécifiquement étudiée pour

les batteries, les percussions, les instruments à anche

et les cuivres

•

Conception compacte pour un encombrement réduit

sur scène

•

Grande plage dynamique pour une utilisation avec

des sources à niveau SPL élevé

•

La pince optionnelle A98D est discrète, polyvalente et

simple à régler

•

Construction en métal émaillé et grille intérieure en

acier inoxydable résistant à l’usure et aux mauvais

traitements

Applications et placement

Règles générales d’utilisation

•

Diriger le microphone vers la source sonore désirée ; orienter les sources sonores indésirables vers sa position de

captation minimale

.

•

Utiliser le moins de microphones possibles pour augmenter le

gain acoustique potentiel

 et éviter l’effet Larsen.

•

Suivre la

règle 3:1

 en écartant chaque microphone d’au moins trois fois la distance à sa source afin de réduire

l’

annulation de phase

.

•

Placer les microphones le plus loin possible des surfaces réfléchissantes pour réduire l’effet de

filtre en peigne

.

•

Quand on utilise des microphones directionnels, placer le microphone le plus près possible de la source sonore

pour augmenter la réponse dans les graves grâce à l’

effet de proximité

.

•

Éviter de manipuler le microphone outre mesure afin de minimiser la captation des bruits mécaniques et des

vibrations.

•

Ne couvrir aucune partie de la grille du microphone car cela dégradera les performances du microphone.

•

Si le microphone est utilisé à l’extérieur, le munir d’une bonnette anti-vent.

Le tableau suivant répertorie les applications et techniques de placement les plus communes. Ne pas oublier que la

façon de configurer un microphone est souvent une question de goût personnel et qu’il n’existe aucune position de

microphone « correcte » à proprement parler.

Pince micro à silentbloc

Procéder comme suit pour monter le Beta 98A sur la

pince micro :

1.  Brancher le microphone à l’adaptateur.

2.  Faire passer le câble dans le serre-câble ainsi que le

connecteur jusqu’à ce qu’il soit bien en place.

3.  Pour réduire l’usure du câble, l’emboîter dans l’attache

anti-traction en laissant de 5 à 7 cm (2 à 3 po) de mou

côté connecteur.

Pince pour batterie A98D

L’A98D de Shure permet de monter le Beta 98A sur une

caisse ou un pied de cymbale.  Voir le guide de l’A98D

fourni pour monter le microphone correctement.

Câble d’interconnexion

Le câble fourni relie le BETA 98A au préamplificateur.

Si nécessaire, un câble supplémentaire d’une longueur

jusqu’à 23 m (75 pi) peut être utilisé entre le microphone

et le préamplificateur sans aucune perte de signal.

APPLICATION

PLACEMENT SUGGÉRÉ DU MICROPHONE

QUALITÉ DE LA TONALITÉ

Toms

Un micro sur chaque tom ou entre une paire de toms, de

2,5 à 7,5 cm (1 à 3 po) au-dessus de la peau de frappe.

Attaque moyenne ; reproduc-

tion sonore riche et équilibrée.

Retirer la peau de timbre et placer le microphone à

l’intérieur de sorte qu’il pointe vers la peau de frappe.

Isolation maximum ; reproduc-

tion sonore riche et équilibrée.

Caisse claire

2,5 à 7,5 cm (1 à 3 po) au-dessus du bord de la peau de

frappe. Orienter le microphone vers la peau de frappe.

Plus de “claquement” prov-

enant de l’impact de la ba-

guette de batterie.

Cymbales

Placer le micro en proximité avec une pince A98D pour

une isolation maximum, mais hors de la zone de mouve-

ment des cymbales.

Attaque vive et énergique.

Les cuivres et les bois Les cuivres : 30 à 90 cm (1 à 3 pi) de l’instrument, dans

l’axe de son pavillon.

Son vif, clair.

Les bois : 2,5 à 15 cm (1 à 6 po) de l’instrument, dans

l’axe de son pavillon.

Son vif, clair.

Pavillon de l’instrument désaxé de 90° de l’avant du

micro.

Son adouci, moelleux.

REMARQUE :

 Avant chaque utilisation, s’assurer que la capsule est bien vissée sur le corps du microphone car les

vibrations et les heurts accidentels notamment par des baguettes de batterie risquent de la desserrer, entraînant la

perte de signal.

BETA 98A MONTÉ AVEC

PINCE MICRO

BETA 98A MONTÉ AVEC A98D

5

Alimentation

Ce microphone exige une alimentation fantôme et donne les meilleurs résultats avec

une alimentation de 48 V c.c. (IEC-61938). Cependant, l’usage est possible avec une

alimentation minimale de 11 V c.c., au prix d’une réserve de dynamique et d’une sensi-

bilité légèrement réduites.

La plupart des mélangeurs modernes offrent une alimentation fantôme. Il est nécessaire

d’utiliser un câble de microphone

symétrique

 : XLR-XLR ou XLR-Jack.

Accessoires et pièces détachées HOMOLOGATION

Autorisé à porter la marque CE. Conforme à la directive européenne CEM 2004/108/

CE. Conforme aux normes harmonisées EN55103-1:1996 et EN55103-2:1996 pour les

environnements résidentiels (E1) et d’industrie légère (E2).

La déclaration de conformité peut être obtenue auprès de :

Représentant agréé européen :

Shure Europe GmbH

Siège Europe, Moyen-Orient et Afrique

Service : Homologation EMA

Wannenacker Str. 28

D-74078 Heilbronn, Allemagne

Téléphone : +49 7131 72 14 0

Télécopie : +49 7131 72 14 14

Courriel : EMEAsupport@shure.de

Impédance de charge

La capacité SPL maximum, le niveau d’écrêtage en sortie et la plage dynamique varient

avec l’impédance d’entrée du préamplificateur sur lequel le microphone est branché.

Shure recommande une impédance d’entrée d’au moins 1000 Ω, disponible sur la plu

-

part des préamplificateurs de microphone modernes. Une impédance élevée donne de

meilleures performances pour ces spécifications.

Accessoires fournis

Bonnette anti-vent verrouillable métallique

A412MWS

Pince de microphone universelle

A75M

Accessoires en option

Type de capsule

Condensateur à électret

Courbe de directivité

Cardioïde

Réponse en fréquence

20 à 20,000 Hz

Impédance de sortie

à 1 kHz

179 Ω

Sensibilité

tension en circuit ouvert, à 1 kHz, typique

–48.0 dBV/Pa

[1]

 (4.0 mV)

SPL maximum

1 kHz avec DHT de 1 %

[2]

Charge de 2500 Ω

150.5 dB

Charge de 1000 Ω

144.0 dB

Rapport signal/bruit

[3]

64 dB

Plage dynamique

à 1 kHz

Charge de 2500 Ω

120.5 dB

Charge de 1000 Ω

114.0 dB

Niveau d’écrêtage

20 Hz à 20 kHz, DHT de 1 %

Charge de 2500 Ω

8.0 dBV

Charge de 1000 Ω

1.0 dBV

Bruit propre

équivalent SPL, pondéré en A, typique

30.0 dB SPL-A

Connecteur

Audio professionnel à trois broches (XLR), mâle,

symétrique

Polarité

Une pression acoustique positive sur le diaphragme

produit une tension positive sur la broche 2 par rap-

port à la broche 3.

Alimentation

11–52 V c.c.

[4]

 alimentation fantôme (IEC-61938),

3.6  mA

Poids Net

12 g (0.6 oz)

[1]

 1 Pa=94 dB SPL

[2]

La DHT du préamplificateur du microphone appliquée au niveau du signal d’entrée est équivalente

au niveau de sortie de la capsule pour la valeur SPL spécifiée.

[3]

Le rapport signal/bruit est la différence entre le niveau SPL de 94 dB et le niveau SPL équivalent

du bruit propre pondéré A.

[4]

Toutes les caractéristiques techniques ont été mesurées avec une source d’alimentation fantôme

de 48 V c.c. Le microphone fonctionne à des tensions plus basses mais au prix d’une plage dy-

namique et d’une sensibilité légèrement réduites.

Caractéristiques

Fourre-tout pour le transport à fermeture éclair

95A2314

Préampli en ligne (1)

RPM626

Bonnette anti-vent encliquetable

95A2064

Pince micro avec suspension silentbloc (BETA 98A/C)

RK282

Câble fin de 7,6 m (25 pi) (BETA 98A/C)

95A2398

Pince de montage du Beta98 sur batterie (BETA 98AD/C)

A98D

Câble renforcé de 4,6 m (15 pi) (BETA 98AD/C)

C98D

Pièces de rechange

Capsule cardioïde

RPM98A/C

Corps de rechange du 98A

RPM98A-HT

Machoire complète de A98D

RPM618

Bonnette anti-vent encliquetable (4 par paquet)

RK183WS

Câble

Schéma de câblage

Capsule

Préampli

Biais

Masse

Biais

to source

Masse

to source

1

2

3

2

3

1

1 =

3 =

2 =

3 =

2 =

1 =

1

2

3

4

FI

FET

G

D

S

1

2

3

4

TA4F

TA4M

6

Allgemeine Beschreibung

Das Shure Beta 98A ist ein kompaktes

Kondensatormikrofon mit hoher Ausgangsleistung,

das zur professionellen Beschallung und

Tonstudioaufnahme entwickelt wurde.  Seine äußerst

gleichförmige Nierencharakteristik bietet ausgezeich-

nete Rückkopplungssicherheit und Unterdrückung

unerwünschter, außeraxialer Schallquellen. Dank seiner

hohen Schalldruckpegelübertragungsfähigkeit eignet es

sich für eine Vielzahl von akustischen oder verstärkten

Instrumenten wie Drum und Klavier sowie Rohrblatt-,

Blas- und Streichinstrumente.

Varianten

•

Beta 98A/C

 umfasst Mikrofon, leichtes

7,6-m-Verbindungskabel, Vorverstärker und

schwenkbaren Mikrofonstativhalter RK282 mit

Erschütterungsabsorber.

•

Beta 98AD/C

 umfasst Mikrofon,

4,6-m-Hochleistungsverbindungskabel, Vorverstärker

und Drum-Mikrofonhalterung A98D.

Leistungsmerkmale

•

Außergewöhnlich gute Wiedergabe im

Tiefbassbereich

•

Bewältigung extrem hoher Schalldruckpegel

•

Hoher Ausgangspegel

•

Keine Übernahmeverzerrung

Eigenschaften

•

Hochwertiges Mikrofon für Live-Auftritte mit der

Qualität, Robustheit und Zuverlässigkeit von Shure

•

Gleichförmige Nierenrichtcharakteristik bietet

maximale Rückkopplungssicherheit und

ausgezeichnete Unterdrückung außeraxialer

Schallquellen.

•

Speziell auf Drums, Schlagzeuge,

Rohrblattinstrumente und Hörner zugeschnittener

Frequenzgang

•

Kompakte Bauweise nimmt auf der Bühne wenig Platz

ein

•

Breiter Dynamikbereich zum Einsatz in Umgebungen

mit hohen Schalldruckpegeln

•

Optionale Halterung A98D ist unauffällig, vielseitig und

lässt sich leicht einstellen

•

Emaillierte Metalldruckguss-Konstruktion und innerer

Grill aus Edelstahl widerstehen Verschleiß und

Missbrauch

Verwendung und Platzierung

Allgemeine Regeln für den Gebrauch

•

Das Mikrofon auf die gewünschte Schallquelle richten; unerwünschte Schallquellen in einem Winkel zu seinem

Nullpunkt

 anordnen.

•

So wenig Mikrofone wie praktisch möglich verwenden, um die

potenzielle akustische Verstärkung

 zu erhöhen und

Rückkopplung zu vermeiden.

•

Die

Regel „Drei zu Eins“

 befolgen, nach welcher der Abstand zwischen den einzelnen Mikrofonen mindestens

dreimal so groß sein sollte wie der Abstand zur Schallquelle, um

Phasenauslöschung

 zu reduzieren.

•

Zur Reduzierung von

Kammfiltereffekten

 die Mikrofone möglichst weit weg von akustischen Reflexionsflächen

platzieren.

•

Beim Einsatz von Richtmikrofonen nahe am Mikrofon arbeiten, um den

Nahbesprechungseffekt

 zu nutzen und eine

zusätzliche Bassanhebung zu erzielen.

•

Das Mikrofon möglichst ruhig in der Hand halten, um mechanische Störgeräusche und Vibrationen zu minimieren.

•

Keinen Teil des Mikrofongrills verdecken, da die Leistung des Mikrofons dadurch beeinträchtigt wird.

•

Bei Einsatz des Mikrofons im Freien einen Windschutz anbringen.

In der folgenden Tabelle werden die gebräuchlichsten Anwendungen und Platzierungsverfahren aufgeführt.

Dabei ist zu berücksichtigen, dass Mikrofonierung im Grunde „Geschmackssache“ ist — von der „einzig richtigen“

Mikrofonstellung kann keine Rede sein.

Schwenkbarer Mikrofonstativhalter mit

Erschütterungsabsorber

Das Beta 98A mittels folgender Verfahrensweisen am

schwenkbaren Mikrofonstativhalter anbringen:

1.  Das Mikrofon an den Halter anschließen.

2.  Das Kabel durch die C-Schelle führen und den

Anschluss in die C-Schelle schieben, bis er fest sitzt.

3.  Zur Verringerung der Kabelabnutzung dieses in

die Zugentlastungsklammer einrasten und auf der

Anschlussseite 5 bis 7 cm Durchhang zulassen.

Drum-Mikrofonhalterung A98D

Mit dem Shure A98D wird das Beta 98A an

einer Trommel oder einem Becken befestigt.  Zur

vorschriftsmäßigen Montage des Mikrofons die mitgelief-

erte Anleitung für die Halterung A98D heranziehen.

Verbindungskabel

Das mitgelieferte Kabel verbindet das Beta 98A mit dem

Vorverstärker. Bei Bedarf kann ein bis zu 23 m langes

Kabel ohne Signalverlust zwischen dem Mikrofon und

dem Vorverstärker verwendet werden.

ANWENDUNG

EMPFOHLENE MIKROFONPLATZIERUNG

KLANGQUALITÄT

Tom Toms

Ein Mikrofon bei jedem Tom oder zwischen einem Paar

Toms; 2,5 bis 7,5 cm über den Schlagfellen.

Mittelstarker Toneinsatz; vol-

ler, ausgeglichener Klang.

Das untere Fell entfernen und ein nach oben auf das

obere Fell gerichtetes Mikrofon im Inneren anbringen.

Maximale Isolierung; voller,

ausgeglichener Klang.

Snaredrum

2,5 bis 7,5 cm über dem Rand des oberen Trommelfells.

Mikrofon auf Schlagfell richten.

Stärkster „Knallklang“ vom

Aufschlag des Trommelstocks.

Becken

Mikrofonnahabnahme mit Halterung A98D für

maximale Isolierung; jedoch außerhalb des Becken-

Bewegungsbereichs platzieren.

Hell, mit viel Toneinsatz.

Blech- und

Holzblasinstrumente

Blechblasinstrumente: 30 bis 90 cm Abstand, axial zum

Instrumentenschalltrichter.

Heller, klarer Klang.

Holzblasinstrumente: 2,5 bis 15 cm Abstand, axial zum

Instrumentenschalltrichter.

Heller, klarer Klang.

Instrumentenschalltrichter 90° außeraxial zur Vorderseite

des Mikrofons.

Weicherer, lieblicher Klang.

HINWEIS:

 Vor jeder Verwendung sicherstellen, dass die Kapsel fest am Mikrofon angebracht ist, da sie durch

Vibrationen und versehentliche Schläge durch Trommelstöcke gelöst werden kann, was zu einem Signalverlust führt.

BETA 98A AN SCHWENKBAREM

MIKROFONSTATIVHALTER BEFESTIGT

BETA 98A AN A98D BEFESTIGT

7

Versorgungsspannungen

Dieses Mikrofon benötigt Phantomspeisung. Die beste Leistung wird bei einer Speisung

mit 48 V Gleichspannung erzielt (IEC-61938). Das Mikrofon funktioniert ebenfalls bei

geringer Spannung, jedoch mit leicht verringerter Leistung und Empfindlichkeit.

Die meisten modernen Mischpulte bieten Phantomspeisung. Ein

symmetrisches

Mikrofonkabel ist zu verwenden: XLR-zu-XLR bzw. XLR-zu-TRS.

Zubehör und Teile ZERTIFIZIERUNG

Zur CE-Kennzeichnung berechtigt. Entspricht der europäischen Richtlinie zur elektro-

magnetischen Verträglichkeit 2004/108/EG. Entspricht den Anforderungen der harmo-

nisierten Normen EN55103-1:1996 und EN55103-2:1996 für Wohngebiete (E1) und

Leichtindustriegebiete (E2).

Die Übereinstimmungserklärung ist erhältlich bei:

Bevollmächtigter Vertreter in Europa:

Shure Europe GmbH

Zentrale für Europa, Nahost und Afrika

Abteilung: EMEA-Zulassung

Wannenäcker-Str. 28

D-74078 Heilbronn, Deutschland

Telefon: +49 7131 72 14 0

Telefax: +49 7131 72 14 14

E-Mail: EMEAsupport@shure.de

Abschlussimpedanz

Der maximal zu verarbeitende Schalldruck, der Übersteuerungspegel und

der Dynamikbereich sind abhängig von der Eingangsabschlussimpedanz des

Vorverstärkers, an den das Mikrofon angeschlossen wird. Shure empfiehlt eine

minimale Eingangsabschlussimpedanz von 1000 Ω. Die meisten modernen

Mikrofonvorverstärker erfüllen diese Anforderung. Höhere Impedanzen ergeben

bessere Leistung für diese Spezifikationen.

Mitgeliefertes Zubehör

Einrastender Metall-Windschutz

A412MWS

Universal-Mikrofonhalterung

A75M

Sonderzubehör

Kapseltyp

Elektret-Kondensator

Richtcharakteristik

Niere

Frequenzgang

20 bis 20,000 Hz

Ausgangsimpedanz

bei 1 kHz

179 Ω

Empfindlichkeit

Leerlaufspannung, bei 1 kHz, typisch

–48.0 dBV/Pa

[1]

 (4.0 mV)

Maximaler Schalldruckpegel

1 kHz bei 1 % Gesamtklirrfaktor

[2]

2500 Ω Last

150.5 dB

1000 Ω Last

144.0 dB

Signalrauschabstand

[3]

64 dB

Dynamikbereich

bei 1 kHz

2500 Ω Last

120.5 dB

1000 Ω Last

114.0 dB

Begrenzungspegel

20 Hz bis 20 kHz, 1 % Gesamtklirrfaktor

2500 Ω Last

8.0  dBV

1000 Ω Last

1.0  dBV

Eigenrauschen

äquivalenter Schalldruckpegel,

A-bewertet, typisch

30.0 dB Schalldruckpegel

Anschluss

Dreipoliger (XLR) Profi-Audiostecker, symmetrisch

Polarität

Positiver Druck an der Membran erzeugt positive

Spannung an Pin 2 in Bezug auf Pin 3.

Versorgungsspannungen

11–52 V DC

[4]

 Phantomspeisung (IEC-61938), 3.6  mA

Nettogewicht

12 g (0.6 oz.)

[1]

 1 Pa=94 dB SPL

[2]

Gesamtklirrfaktor des Mikrofon-Vorverstärkers, wenn der anliegende Eingangssignalpegel beim

angegebenen Schalldruckpegel zum Kapselausgang äquivalent ist.

[3]

Signalrauschabstand ist die Differenz zwischen 94 dB Schalldruckpegel und dem äquivalenten

Schalldruckpegel des Eigenrauschens mit Bewertungskurve A.

[4]

Alle Spezifikationen wurden bei Phantomspeisung mit 48 V Gleichspannung gemessen. Das

Mikrofon funktioniert bei geringerer Spannung, jedoch mit etwas verringerter Leistung und

Empfindlichkeit.

TECHNISCHE DATEN

Tragetasche mit Reißverschluss

95A2314

In-Line-Vorverstärker (1)

RPM626

Einrastender Windschutz

95A2064

Schwenkbarer Mikrofonstativhalter mit

Erschütterungsabsorber (BETA 98A/C)

RK282

Leichtes 7,6-m-Kabel (BETA 98A/C)

95A2398

Drum-Mikrofonhalterung für Beta98 (BETA 98AD/C)

A98D

4,6-m-Hochleistungskabel (BETA 98AD/C)

C98D

Ersatzteile

Nierenkapsel

RPM98A/C

Ersatzgehäuse 98A

RPM98A-HT

Klemmen-Baugruppe (A98D)

RPM618

Einrastender Windschutz (4 pro Paket)

RK183WS

1

2

3

2

3

1

1 =

3 =

2 =

3 =

2 =

1 =

1

2

3

4

FI

FET

G

D

S

1

2

3

4

TA4F

TA4M

Kabel

Biasspannung

Anschlussplan

Kapsel

Vorverstärker

Biasspannung

to source

Masse

to source

Masse

8

Descrizione generale

Il modello Shure Beta 98A è un microfono a condensa-

tore compatto, ad uscita elevata, studiato per applicazioni

professionali di registrazione in studio e rinforzo sonoro.

Il diagramma polare cardioide estremamente uniforme

assicura un eccellente guadagno prima del feedback ed

un’ottima reiezione dei rumori indesiderati fuori asse.

L’accettazione di alti livelli di pressione sonora (SPL)

rende questo microfono adatto ad una vasta gamma di

strumenti acustici o amplificati, inclusi batterie, piano,

strumenti ad ancia e a corda.

Versioni

•

Beta 98A/C

 include il microfono, un cavo di

collegamento leggero da 7,6 m, un preamplificatore

ed un supporto girevole antivibrazione RK282.

•

Beta 98AD/C

 include il microfono, un cavo di

collegamento robusto da 4,6 m, un preamplificatore

ed un supporto per batteria A98D.

Prestazioni

•

Riproduzione eccezionale delle basse frequenze

•

Tollerabilità di altissimi livelli di pressione sonora

(SPL)

•

Livello elevato di uscita

•

Assenza di distorsione di incrocio

Caratteristiche

•

Microfono ottimale per spettacoli live dotato della

qualità, robustezza ed affidabilità dei prodotti Shure

•

Diagramma di ripresa cardioide uniforme, che

assicura un guadagno elevato prima del feedback ed

un’ottima reiezione dei suoni fuori asse

•

Risposta in frequenza modellata espressamente per

batterie, percussioni, strumenti ad ancia e corni

•

Design compatto che ne riduce l’ingombro

•

Ampia gamma dinamica, per l’uso in ambienti con alti

livelli di pressione sonora (SPL)

•

Il supporto A98D opzionale offre versatilità senza

essere d’intralcio ed è semplice da regolare

•

Struttura metallica smaltata e griglia interna in acciaio

inossidabile resistenti all’usura ed agli abusi

Regole generali per l’uso

•

Rivolgete il microfono verso la sorgente sonora desiderata; rivolgete i suoni indesiderati verso il rispettivo punto

zero

.

•

Usate il minimo numero di microfoni possibile per aumentare il

PAG (Guadagno Acustico Potenziale)

 e prevenire il

feedback.

•

Seguite la

regola 3:1

 distanziando ogni microfono di almeno tre volte la distanza dalla relativa sorgente per ridurre

la

cancellazione di fase

.

•

Tenete i microfoni quanto più lontano possibile da superfici riflettenti per ridurre gli effetti di

filtro a pettine

.

•

Quando utilizzate microfoni direzionali, tenete il microfono vicino alla sorgente sonora per ottenere un aumento

della risposta alle basse frequenze e sfruttare l’

effetto di prossimità

.

•

Cercate di spostare il microfono quanto meno possibile, per ridurre al minimo la ripresa di vibrazioni e rumori

meccanici.

•

Non coprite nessuna parte della griglia del microfono, per non comprometterne le prestazioni.

•

Se usate il microfono all’aperto, usate un antivento.

La seguente tabella riporta le più comuni applicazioni e tecniche di posizionamento. Tenete presente che non esiste

un metodo “giusto” per disporre i microfoni; la loro collocazione dipende soprattutto dalle preferenze personali.

Supporto girevole antivibrazione

Attenetevi alle istruzioni seguenti per montare il Beta 98A

sul supporto girevole.

1.  Collegate il microfono al supporto.

2.  Infilate prima il cavo nell’anello con taglio e quindi il

connettore, introducendolo finché si blocca.

3.  Per ridurre l’usura del cavo, bloccatelo nell’apposita

clip, lasciandone libero un tratto di 5-7 cm dal lato del

connettore.

Supporto per batteria A98D

Il supporto Shure A98D viene utilizzato per il montaggio

del Beta 98A su una batteria o su piatti.  Per il montaggio

corretto del microfono, consultate la guida dell’A98D in

dotazione.

Cavo di collegamento

Il cavo in dotazione serve a collegare il BETA 98A al

preamplificatore. Se necessario, è possibile usare una

lunghezza massima del cavo di 23 m, senza causare at-

tenuazione del segnale.

APPLICAZIONE

COLLOCAZIONE SUGGERITA DEL MICROFONO

QUALITÀ DEI TONI

Tom-tom

Un microfono per ciascuna cassa, o tra ciascuna coppia

di casse, a 2,5-7,5 cm sopra le pelli.

Attack medio; suono pieno,

bilanciato.

Rimuovete la pelle inferiore e posizionate un microfono

all’interno, orientandolo verso la pelle superiore.

Massimo isolamento; suono

pieno, bilanciato.

Rullante

Da 2,5 a 7,5 cm sopra il bordo della pelle superiore, ori-

entandolo verso di essa.

Principalmente schioccante,

a causa dell’impatto delle

bacchette.

Piatti

Ripresa ravvicinata con il supporto A98D per il massimo

isolamento, da posizionare fuori dall’area d’azione dei

piatti.

Chiaro, con forte attack.

Ottoni e legni

Ottoni: da 30 a 90 cm di distanza, in asse con la cam-

pana dello strumento.

Suono chiaro e limpido.

Legni: da 2,5 a 15 cm di distanza, in asse con la cam-

pana dello strumento.

Suono chiaro e limpido.

Campana dello strumento a 90° rispetto all’asse dalla

parte anteriore del microfono.

Suono dolce e più morbido.

NOTA:

 prima di ogni utilizzo, verificate che la capsula sia fissata saldamente al microfono per evitare la perdita di seg-

nale dovuta a vibrazioni ed urti accidentali con le bacchette.

BETA 98A MONTATO CON

SUPPORTO GIREVOLE

BETA 98A MONTATO CON A98D

Applicazioni e posizionamento

9

Alimentazione

Questo microfono richiede un’alimentazione phantom e funziona in modo ottimale con

una tensione di alimentazione di 48 V c.c. (IEC-61938). Comunque funziona con head-

room e sensibilità leggermente ridotti se riceve un’alimentazione inferiore, fino ad un

minimo di 11 V c.c.

La maggior parte dei mixer d’oggi fornisce alimentazione phantom. È necessario usare

un cavo per microfono

bilanciato

, XLR-XLR o XLR-TRS.

Accessori e parti di ricambio OMOLOGAZIONI

Contrassegnabile con il marchio CE. Conforme alla direttiva europea sulla compatibilità

elettromagnetica 2004/108/CE. Conforme alle norme armonizzate EN55103-1:1996 ed

EN55103-2:1996 per l’uso in ambienti domestici (E1) e industriali leggeri (E2).

La Dichiarazione di conformità può essere ottenuta da:

Rappresentante europeo autorizzato:

Shure Europe GmbH

Sede per Europa, Medio Oriente e Africa

Department: EMEA Approval

Wannenacker Str. 28

D-74078 Heilbronn, Germania

Telefono: +49 7131 72 14 0

Fax: +49 7131 72 14 14

E-mail: EMEAsupport@shure.de

Impedenza di carico

Le prestazioni in relazione al livello di pressione sonora (SPL), il livello di limitazione

in uscita (clipping) e la gamma dinamica variano secondo l’impedenza di carico in in-

gresso del preamplificatore a cui è collegato il microfono. Shure consiglia un’impedenza

di carico in ingresso di almeno 1000 Ω; la maggior parte di preamplificatori microfonici

moderni soddisfa tale requisito. Con questi dati tecnici, una maggiore impedenza im-

plica prestazioni migliori.

Accessori in dotazione

Antivento di bloccaggio in metallo

A412MWS

Supporto universale per microfono

A75M

Accessori opzionali

Tipo di capsula

Condensatore a elettrete

Diagramma polare

Cardioide

Risposta in frequenza

20 - 20,000 Hz

Impedenza di uscita

ad 1 kHz

179 Ω

Sensibilità

tensione a circuito aperto, ad 1 kHz, tipico

–48.0 dBV/Pa

[1]

 (4.0 mV)

Livello di pressione sonora (SPL)

massimo

1 kHz a 1% di THD

[2]

Carico di 2500 Ω

150.5 dB

Carico di 1000 Ω

144.0 dB

Rapporto segnale/rumore

[3]

64 dB

Gamma dinamica

ad 1 kHz

Carico di 2500 Ω

120.5 dB

Carico di 1000 Ω

114.0 dB

Livello di clipping

20 Hz - 20 kHz, 1% di THD

Carico di 2500 Ω

8.0 dBV

Carico di 1000 Ω

1.0 dBV

Rumore generato internamente

SPL equivalente, ponderazione A, tipico

30.0 dB di SPL-A

Connettore

Tipo audio, professionale, a tre piedini (XLR), mas-

chio, bilanciato

Polarità

Una pressione positiva sul diaframma produce una

tensione positiva sul piedino 2 rispetto al piedino 3.

Alimentazione

11–52 V c.c.

[4]

 alimentazione virtuale (IEC-61938),

3.6  mA

Peso Netto

12  g (0.6 once)

[1]

 1 Pa=94 dB SPL

[2]

Quando viene applicato il segnale di ingresso, la distorsione armonica totale (THD) del preamplifi-

catore microfonico è equivalente all’uscita della capsula al livello di pressione sonora specificato.

[3]

Il rapporto segnale/rumore è la differenza tra un SPL di 94 dB e l’SPL equivalente del rumore gen-

erato internamente e misurato con filtro di ponderazione A

[4]

Tutti i dati tecnici misurati con un alimentatore phantom da 48 V c.c. Il microfono funziona a ten-

sioni inferiori, ma con campo audio e sensibilità leggermente ridotti.

SPECIFICHE TECNICHE

Custodia con cerniera, adatta per il trasporto

95A2314

Preamplificatore in linea (1)

RPM626

Antivento fissabile a scatto

95A2064

Adattatore girevole antivibrazione per asta (BETA 98A/C)

RK282

Cavo sottile da 7,6 m (BETA 98A/C)

95A2398

Sostegno per batteria del Beta98 (BETA 98AD/C)

A98D

Cavo robusto da 4,6 m (BETA 98AD/C)

C98D

Parti di ricambio

Capsula cardioide

RPM98A/C

Alloggiamento di ricambio 98A

RPM98A-HT

Supporto per batteria (A98D)

RPM618

Antivento fissabile a scatto (4 per confezione)

RK183WS

Cavo

Polarizzazione

Schema circuitale

Capsula

Preamplificatore

Polarizzazione

to source

Massa

to source

Massa

1

2

3

2

3

1

1 =

3 =

2 =

3 =

2 =

1 =

1

2

3

4

FI

FET

G

D

S

1

2

3

4

TA4F

TA4M

10

Descripción general

El Shure Beta 98A es un micrófono compacto de con-

densador con señal de salida de alta intensidad para

uso en aplicaciones de refuerzo de sonido profesional y

en estudios de grabación.  Un patrón polar de cardioide

sumamente uniforme proporciona una excelente ganan-

cia antes de la realimentación y rechazo de ruidos no

deseados fuera del eje de captación. Su capacidad de

alto nivel de presión acústica (SPL) lo hace idóneo para

diversos instrumentos acústicos o amplificados, como

tambores, piano e instrumentos de lengüeta, viento y

cuerda.

Variaciones

•

Beta 98A/C

 incluye el micrófono, cable de conexión

liviano de 7,6 m (25 pies), preamplificador y soporte

giratorio amortiguado RK282.

•

Beta 98AD/C

 incluye el micrófono, cable de

conexión para servicio severo de 4,6 m (15 pies),

preamplificador y soporte de micrófono A98D para

montaje en tambor.

Características de rendimiento

•

Reproducción excepcional de frecuencias bajas

•

Manejo de SPL extremadamente alto

•

Señal de salida de alto nivel

•

Sin distorsión cruzada

Características

•

Micrófono de primera para presentaciones en vivo con

la calidad, durabilidad y confiabilidad de Shure

•

Patrón de captación uniforme de cardioide para

ganancia máxima antes de la realimentación y

rechazo superior de fuentes sonoras fuera de su eje

•

Respuesta de frecuencias ajustada específicamente

para captar tambores e instrumentos de percusión,

lengüeta y viento

•

Su diseño compacto ayuda a despejar el escenario

•

Amplia gama dinámica para uso en condiciones de

altos niveles de presión acústica

•

El soporte opcional A98D es discreto, versátil y de

fácil ajuste

•

Su cuerpo fabricado de metal revestido de esmalte

y la rejilla interior de acero inoxidable resisten el

desgaste y el maltrato

Reglas generales de uso

•

Apunte el micrófono hacia la fuente sonora deseada; desvíe los sonidos no deseados hacia su punto

nulo

.

•

Use la cantidad menor de micrófonos que sea práctica para aumentar la

ganancia acústica potencial

 y evitar la

realimentación.

•

Siga la

regla de 3 a 1

 colocando cada micrófono a un mínimo de tres veces la distancia a su fuente a fin de reducir

la

anulación por desfase

.

•

Aleje los micrófonos lo máximo posible de las superficies reflectoras para reducir el

filtrado de peine

.

•

Al usar micrófonos direccionales, trabaje muy cerca de éstos para obtener mayor respuesta de frecuencias bajas y

aprovechar el

efecto de proximidad

.

•

Evite el manejo excesivo para reducir la captación de ruidos mecánicos y vibraciones.

•

No cubra parte alguna de la rejilla del micrófono, ya que esto tiene un efecto adverso sobre el rendimiento del

micrófono.

•

Instale un paravientos si se usa el micrófono a la intemperie.

La tabla dada a continuación indica los usos y colocaciones más comúnmente empleados. Recuerde que la técnica

de uso de los micrófonos es en gran parte cuestión de gusto personal; no existe una posición de micrófono que sea la

“correcta”.

Adaptador giratorio amortiguado

Siga estos procedimientos para instalar el micrófono

Beta 98A en el adaptador giratorio:

1.  Conecte el micrófono al adaptador.

2.  Pase el cable por la abrazadera y deslice el conector

dentro de la abrazadera hasta que quede ajustado.

3.  Para reducir el desgaste del cable, acóplelo en la

pinza de alivio de esfuerzos, dejando de 5 a 7 cm (2 a

3 pulg) de cable suelto en el lado del conector.

Soporte para tambor A98D

El Shure A98D instala el Beta 98A sobre un tambor o

platillo.  Consulte la guía del A98D suministrada para

instalar el micrófono correctamente.

Cable de conexión

El cable suministrado conecta el BETA 98A al preampli-

ficador. Si es necesario, se puede usar hasta 23 m (75

pies) de cable entre el micrófono y el preamplificador sin

pérdidas de señal.

USO

COLOCACION SUGERIDA DEL MICROFONO

CALIDAD DEL TONO

Tambores tom-tom

Un micrófono en cada tom-tom, o entre un par de ellos,

de 2,5 a 7,5 cm (1 a 3 pulg) sobre los parches.

Respuesta media; sonido

pleno y equilibrado.

Quite el parche inferior y coloque un micrófono adentro

apuntando hacia el parche superior.

Aislamiento máximo; sonido

pleno y equilibrado.

Tambor repicador

2,5 a 7,5 cm (1 a 3 pulg) sobre el aro del parche superior

del tambor. Apunte el micrófono hacia el parche superior.

Mayor captación del chasqui-

do del impacto de los palillos.

Platillos

Captación a poca distancia con un soporte A98D para

máximo aislamiento que se coloca fuera del ámbito de

movimiento del platillo.

Sonido brillante con ataque

claro.

Instrumentos de

viento

De metal: De 30 a 90 cm (1 a 3 pies) de distancia, sobre

el eje de la bocina del instrumento.

Sonido brillante y claro.

De madera: De 2,5 a 15 cm (1 a 6 pulg) de distancia,

sobre el eje de la bocina del instrumento.

Sonido brillante y claro.

Bocina del instrumento a 90° del eje de captación del

micrófono.

Sonido más suave y

melodioso.

NOTA:

Antes de utilizar el micrófono, verifique que su cápsula esté fijada ajustadamente, puesto que las vibraciones y

golpes accidentales con los palillos podrían soltarla, lo cual causaría la pérdida de señal.

BETA 98A INSTALADO CON

ADAPTADOR GIRATORIO

BETA 98A INSTALADO CON A98D

Usos y colocación

11

Requisitos de alimentación

El micrófono requiere alimentación phantom y rinde de manera óptima con una fuente

de 48 VCC (IEC-61938). Sin embargo, funciona con niveles de limitación y de sensibili-

dad reducidos con fuentes que suministren por lo menos 11 VCC.

La mayoría de las consolas mezcladoras modernas ofrecen alimentación phantom. Es

necesario usar un cable para micrófono

equilibrado

: XLR a XLR o XLR a TRS.

Accesorios y piezas de repuesto CERTIFICACIONES

Califica para llevar la marca CE. Cumple con la directiva europea de EMC 2004/108/

EC. Satisface las normas armonizadas EN55103-1:1996 y EN55103-2:1996 para entor-

nos de uso residencial (E1) e industrial ligero (E2).

La Declaración de homologación puede obtenerse de:

Representante autorizado en Europa:

Shure Europe GmbH

Casa matriz para Europa, Medio Oriente y Africa

Departamento: Aprobación para región de EMEA

Wannenacker Str. 28

D-74078 Heilbronn, Alemania

Teléfono: +49 7131 72 14 0

Fax: +49 7131 72 14 14

Correo electrónico: EMEAsupport@shure.de

Impedancia de carga

La capacidad máxima de SPL, el nivel de limitación y la gama dinámica varían con

la impedancia de carga de entrada del preamplificador al cual se conecta el micró-

fono. Shure recomienda una impedancia de carga de entrada mínima de 1000 Ω. La

mayoría de los preamplificadores de micrófonos modernos cumplen con este req-

uisito. La impedancia más alta da como resultado un mejor desempeño para estas

especificaciones.

Accesorios suministrados

Paravientos metálico trabable

A412MWS

Soporte universal para micrófono

A75M

Accesorios opcionales

Tipo de cápsula

Condensador de electreto

Patrón polar

Cardioide

Respuesta de frecuencia

20 a 20,000 Hz

Impedancia de salida

a 1 kHz

179 Ω

Sensibilidad

voltaje con circuito abierto, a 1 kHz, típico

–48.0 dBV/Pa

[1]

 (4.0 mV)

Nivel de presión acústica (SPL) máx.

1 kHz con 1% THD

[2]

Carga de 2500 Ω

150.5 dB

Carga de 1000 Ω

144.0 dB

Relación de señal a ruido

[3]

64 dB

Rango dinámico

a 1 kHz

Carga de 2500 Ω

120.5 dB

Carga de 1000 Ω

114.0 dB

Nivel de limitación

20 Hz a 20 kHz, 1% THD

Carga de 2500 Ω

8.0 dBV

Carga de 1000 Ω

1.0 dBV

Ruido autógeno

SPL equivalente, Ponderación A, típico

30.0 dB SPL-A

Conector

Conector de audio de tres clavijas profesional (tipo

XLR), macho, equilibrado

Polaridad

Una presión positiva en el diafragma del micrófono

produce un voltaje positivo en la clavija 2 con re-

specto a la clavija 3

Requisitos de alimentación

11–52 VCC

[4]

 Alimentación phantom (IEC-61938),

3.6  mA

Peso Neto

12 g (0.6 oz)

[1]

 1 Pa=94 dB SPL

[2]

THD del preamplificador del micrófono cuando el nivel de la señal de entrada que se aplica es

equivalente a la señal de salida de la cápsula para el SPL que se especifica

[3]

La relación de señal a ruido es la diferencia entre 94 dB SPL y el SPL equivalente del ruido

inherente con ponderación A

[4]

Todas las especificaciones medidas con fuente de alimentación phantom de 48 VCC. El micró-

fono funciona a voltajes más bajos, pero con niveles de limitación y de sensibilidad reducidos.

ESPECIFICACIONES

Bolsa para transporte con cremallera

95A2314

Preamplificador en línea (1 pieza)

RPM626

Paravientos con anillo elástico

95A2064

Soporte giratorio amortiguado (BETA 98A/C)

RK282

Cable liviano de 7,6 m (25 pies) (BETA 98A/C)

95A2398

Montaje para tambor Beta98 (BETA 98AD/C)

A98D

Cable para servicio severo de 4,6 m (15 pies) (BETA

98AD/C)

C98D

Repuestos

Cápsula de cardioide

RPM98A/C

Caja de repuesto del 98A

RPM98A-HT

Conjunto de abrazadera (A98D)

RPM618

Paravientos con anillo elástico (4 por paquete)

RK183WS

Diagrama de alambrado

1

2

3

2

3

1

1 =

3 =

2 =

3 =

2 =

1 =

1

2

3

4

FI

FET

G

D

S

1

2

3

4

TA4F

TA4M

Cápsula

Cable

Polarización

to source

Tierra

Polarización

to source

Tierra

Preamplificador

12

Общее описание

Shure Beta 98A – компактный мощный

конденсаторный микрофон для профессионального

усиления звука и студийных записей.  Чрезвычайно

однородная кардиоидная диаграмма направленности

обеспечивает превосходное усиление до

возникновения обратной связи и подавление

нежелательных внеосевых шумов. Выдерживает

высокие уровни звукового давления (SPL) и может

эффективно использоваться с самыми различными

акустическими или усиливаемыми инструментами,

включая барабаны, фортепиано, язычковые, духовые

и струнные инструменты.

Варианты

•  В комплект

Beta 98A/C

 входят микрофон,

легкий соединительный кабель длиной 7,6 м,

предусилитель и амортизированный поворотный

адаптер RK282.

•  В комплект

Beta 98AD/C

 входят микрофон,

тяжелый соединительный кабель длиной 4,6 м,

предусилитель и барабанное крепление A98D.

Рабочие характеристики

•  Исключительно точное воспроизведение низких

частот

•  Работает при чрезвычайно высоких уровнях

звукового давления

•  Высокий выходной уровень

•  Отсутствие переходных искажений

Основные особенности

•  Микрофон премьер-класса для живых концертных

выступлений с присущим изделиям Shure

качеством, прочностью и надежностью

•  Однородная кардиоидная диаграмма

направленности, обеспечивающая максимальное

усиление до возникновения обратной связи и

превосходное подавление внеосевого звука

•  Частотная характеристика, специально

подобранная для барабанов, ударных, язычковых

и духовых инструментов

•  Компактная конструкция не загромождает сцену

•  Широкий динамический диапазон для работы в

среде с высоким звуковым давлением

•  Дополнительное крепление A98D малозаметно,

универсально и легко регулируется

•  Эмалированный металлический корпус и

внутренняя сетка из нержавеющей стали

износостойки и выдерживают неправильное

обращение

Общие правила использования

•  Направляйте микрофон к выбранному источнику звука; направляйте нежелательные источники звука к его

нулевой

 точке.

•  Используйте как можно меньшее число микрофонов, чтобы увеличить

потенциальное акустическое

усиление

 и не допустить возникновения обратной связи.

•  Следуйте правилу

«три к одному»

, располагая каждый микрофон на расстоянии как минимум в три раза

превышающем расстояние до его источника звука, чтобы снизить

фазовую нейтрализацию

.

•  Располагайте микрофоны как можно дальше от отражающих поверхностей, чтобы снизить

риск попадания

отраженных звуков в сигнал

.

•  При использовании направленных микрофонов работайте ближе к микрофону, чтобы получить повышенное

содержание низких частот за счет

эффекта близости

.

•  Избегайте чрезмерных манипуляций с микрофоном, чтобы свести к минимуму влияние механического шума

и вибрации.

•  Не прикрывайте никакую часть сетки микрофона, так как это отрицательно скажется на его работе.

•  При использовании микрофона вне помещений устанавливайте ветрозащитный экран.

В следующей таблице приведены наиболее распространенные области применения и рекомендации по

расположению микрофона. Имейте в виду, что метод работы с микрофоном во многом является делом вкуса;

не существует единственно «правильного» расположения микрофона.

Амортизированный поворотный

адаптер

Чтобы закрепить микрофон Beta 98A на поворотном

адаптере, выполните следующие действия:

1.

Подсоедините микрофон к адаптеру.

2.

Проведите кабель через струбцину и вставьте

разъем в струбцину до упора.

3.

Чтобы уменьшить износ кабеля, закрепляйте

его зажимом для снятия напряжений, оставляя

5 – 7 см свободно висящего кабеля со стороны

разъема.

Крепление для барабана A98D

Крепление Shure A98D закрепляет микрофон Beta

98A на барабане или тарелках.  Для правильной

установки микрофона см. прилагаемое руководство

по креплению A98D.

Соединительный кабель

Входящий в комплект кабель соединяет микрофон

BETA 98A с предусилителем. Если нужно, можно

без потери сигнала установить между микрофоном и

предусилителем кабель длиной до 23 м.

ПРИМЕНЕНИЕ

РЕКОМЕНДУЕМОЕ РАСПОЛОЖЕНИЕ МИКРОФОНА

ТЕМБР

Том-томы

Одни микрофон на каждый том-том, либо между парой

том-томов, на 2,5 – 7,5 см выше головок барабанов.

Средняя атака;

насыщенный,

сбалансированный звук.

Снимите нижнюю головку и поместите микрофон внутрь,

направив его к верхней головке барабана.

Максимальная

изоляция; насыщенный,

сбалансированный звук.

Малый барабан

2,5 – 7,5 см над ободом верхней головки барабана.

Направьте микрофон на головку барабана.

Максимум «щелчка» от

барабанной палочки.

Тарелки

Устанавливайте на близком расстоянии на креплении

A98D для максимальной изоляции, но в стороне от

области перемещения тарелок.

Яркий звук, превосходная

атака.

Медные и

деревянные

духовые

инструменты

Медные духовые инструменты: На расстоянии 30 – 90

см, на одной оси с раструбом инструмента.

Яркий, четкий звук.

Деревянные духовые инструменты: На расстоянии 2,5 –

15 см, на одной оси с раструбом инструмента.

Яркий, четкий звук.

Раструб инструмента смещен на 90° от оси микрофона.

Мягкий, наполненный звук.

ПРИМЕЧАНИЕ.

 Перед каждым использованием убедитесь, что картридж надежно закреплен на микрофоне,

поскольку крепление может быть ослаблено в результате вибрации и случайных ударов барабанными

палочками, что приведет к потере сигнала.

МИКРОФОН BETA 98A, ЗАКРЕПЛЕННЫЙ

НА ПОВОРОТНОМ АДАПТЕРЕ

МИКРОФОН BETA 98A, УСТАНОВЛЕННЫЙ

НА КРЕПЛЕНИИ A98D

Применения и размещение

13

Питание

Этот микрофона требует фантомного питания и лучше всего работает при 48 В

пост. тока (IEC-61938).  Однако он будет работать с несколько уменьшенным

запасом по передаче без искажений и пониженной чувствительностью и при

питании всего 11 В пост. тока.

Большинство современных микшеров обеспечивает фантомное питание. Вы

должны использовать

симметричный

 микрофонный кабель: XLR – XLR или XLR

– TRS.

Аксессуары и запасные части СЕРТИФИКАЦИЯ

Предоставлено право маркировки CE. Соответствует требованиям европейской

директивы 2004/108/EEC по ЭМС. Соответствует требованиям гармонизированных

стандартов EN55103-1:1996 и EN55103-2:1996 на оборудование для жилых

районов (E1) и районов с легкими промышленными условиями (E2).

Декларацию соответствия CE можно получить по следующему адресу:

Уполномоченный европейский представитель:

Shure Europe GmbH

Headquarters Europe, Middle East & Africa

Department: EMEA Approval

Wannenacker Str. 28

D-74078 Heilbronn, Germany (Германия)

Телефон: +49 7131 72 14 0

Факс: +49 7131 72 14 14

Эл. почта: EMEAsupport@shure.de

Импеданс нагрузки

Максимальный уровень звукового давления, уровень клипирования выхода и

динамический диапазон зависят от входного импеданса нагрузки предусилителя,

к которому подключен микрофон. Shure рекомендует минимальный входной

импеданс нагрузки 1000 Ом. Большинство современных микрофонных

предусилителей соответствует этому требованию. Более высокий импеданс

приводит к улучшению рабочих характеристик.

Аксессуары, входящие в комплект

Запорный металлический ветрозащитный экран

A412MWS

Универсальная микрофонная стойка

A75M

Отдельно заказываемые аксессуары

Тип картриджа

Электретный конденсатор

Диаграмма направленности

Кардиоидная

Амплитудно-частотная

характеристика

20 до 20,000 Гц

Выходной импеданс

при 1 кГц

179 Ом

Чувствительность

напряжение разомкнутой цепи, при 1

кГц, типично

–48.0 дБВ/Па

[1]

 (4.0 мВ)

Максимальный уровень звукового

давления (УЗД)

1 кГц при КНИ 1%

[2]

Нагрузка 2500 Ом 150.5 дБ

Нагрузка 1000 Ом 144.0 дБ

Отношение сигнал/шум

[3]

64 дБ

Динамический диапазон

при 1 кГц

Нагрузка 2500 Ом 120.5 дБ

Нагрузка 1000 Ом 114.0 дБ

Уровень клиппирования

20 Гц до 20 кГц, КНИ 1%

Нагрузка 2500 Ом 8.0  дБВ

Нагрузка 1000 Ом 1.0  дБВ

Собственный шум

эквивалентный УЗД, по шкале А,

типично

30.0 дБ УЗД

Разъем

Трехконтактный штекерный для профессиональной

аудиоаппаратуры (XLR), уравновешенный

Полярность

Положительное давление на мембрану создает

положительное напряжение на контакте 2

относительно контакта 3

Питание

11–52 В постоянного тока

[4]

 фантомное питание

(IEC-61938), 3.6  мА

Нетто Macca

12 г (0.6 унций)

[1]

 1 Pa=94 dB SPL

[2]

Полный коэффициент гармонических искажений (THD) предусилителя микрофона при

действии входного сигнала эквивалентен выходу картриджа при заданном УЗД.

[3]

Отношение сигнал/шум — это разность УЗД 94 дБ и эквивалентного УЗД собственного

шума, измеренная по шкале А

[4]

Все характеристики измерены при фантомном источнике питания 48 В пост. тока. Микрофон

работает при более низких напряжениях, но несколько снижаются динамический диапазон и

чувствительность.

Технические характеристики

Футляр на застежке-молнии

95A2314

Линейный предусилитель (1 шт.)

RPM626

Обжимающий ветрозащитный экран

95A2064

Амортизирующий поворотный адаптер (BETA 98A/C)

RK282

Легкий кабель 7,6 м (BETA 98A/C)

95A2398

Крепление Beta98 для барабана (BETA 98AD/C)

A98D

Упрочненный кабель 4,6 м (BETA 98AD/C)

C98D

Запасные части

Кардиоидный картридж

RPM98A/C

Запасной корпус 98A

RPM98A-HT

Зажим в сборе (A98D)

RPM618

Обжимающий ветрозащитный экран (4 шт. в упаковке)

RK183WS

монтажная схема

1

2

3

2

3

1

1 =

3 =

2 =

3 =

2 =

1 =

1

2

3

4

FI

FET

G

D

S

1

2

3

4

TA4F

TA4M

Картридж

Кабель

Bias

Bias

к источнику

Ground

Ground

к источнику

Линейный предусилитель

14

概要

Shure Beta 98Aは、小型で高出力のコンデンサー型マイ

クロホンで、プロフェッショナルSRやスタジオレコー

ディングに最適です。  非常に均一なカーディオイド特

性により、優れたフィードバックマージンを確保し、不

要なノイズを効果的にカットします。 高い音圧レベル

（SPL）を許容できるため、ドラムやピアノ、リード、

管楽器、弦楽器などの多様なアコースティックまたはア

ンプ楽器に使用できます。

バリエーション

•

Beta 98A/C

には、マイクロホン、7.6 m軽量中間接続

ケーブル、プリアンプ、RK282ショックマウントスイ

ベルアダプターが付属します。

•

Beta 98AD/C

には、マイクロホン、4.6 mヘビーデュ

ーティ中間接続ケーブル、プリアンプ、A98Dマイク

ロホンドラムマウントが付属します。

性能

•  優れた低域再現力

•  非常に高いSPLハンドリング

•  高い出力レベル

•  クロスオーバー歪みを発生しません

特徴

•  Shureの卓越した品質・耐久性・信頼性を備えたライ

ブパフォーマンス用マイクロホンの最高峰

•  均一なカーディオイド特性により、広いフィードバッ

クマージンの確保と、収音軸外の音への優れた排除性

•  ドラム、打楽器、リード楽器、ホーンに適した周波

数特性

•  小型設計によりステージをすっきり簡素化

•  高SPL環境で使用できるワイドダイナミックレンジ

•  オプションのA98Dマウントは、邪魔にならず多用途

で、調整も簡単

•  磨耗や酷使に耐える、エナメル加工の金属製ボディと

ステンレススチール製インナーグリル

使用時の原則

•  マイクロホンを希望する音源に向けます。不要な音は

ゼロ

ポイントに来るようにします。

•  使用するマイクロホンをできるだけ少なくすることで、

ポテンシャルアコースティックゲイン

を増加させてフィー

ドバックを防止します。

•

3－1ルール

を守って、音源への距離の3倍以上各マイクロホン間の距離をとり、

フェーズキャンセル

を減らしま

す。

•  マイクロホンは反射面からできるだけ離して設置し、

コムフィルタリング

を減少させます。

•  双指向性マイクロホンを使用する際は、マイクロホンの近くで演奏することで

近接効果

を活かして低減レスポンス

を増加させることができます。

•  必要以上のハンドリングを避けて、メカニカルノイズや振動を防止します。

•  マイクロホングリルはいずれの部分も覆わないでください。マイクロホンの性能に悪影響を及ぼします。

•  マイクロホンを屋外で使用する際はウィンドスクリーンを装着します。

一般的な用途と配置方法が以下の表に記載されています。マイクロホンテクニックは個人の好みに大きく依存してお

り、｢正しい｣マイクロホンの位置があるわけではないということを知っておいてください。

ショックマウントスイベルアダプター

次の手順に従ってBeta 98Aをスイベルアダプターに取り

付けてください。

1.

マイクロホンをアダプターに接続します。

2.

Cクランプにケーブルを通し、コネクターをCクラン

プにぴったりはまるまでスライドさせます。

3.

ケーブルの傷みを抑えるため、コネクタ側面に5～7

cmの弛みを残してストレスリリーフクリップにはめ

込みます。

A98Dドラムマウント

Shure A98Dを使ってドラムまたはシンバルにBeta 98A

を取り付けます。  マイクロホンの正しい取り付け方法

については、付属のA98Dガイドを参照してください。

中間接続ケーブル

付属のケーブルはBETA 98Aとプリアンプを接続するた

めのものです。必要であれば、信号を損失することな

く、マイクロホンとプリアンプの間に最長23 mのケーブ

ルを使用できます。

用途

マイクロホンの推奨配置

音質

タムタム

各タムまたは一組のタムの間にマイク1個を、ドラムヘッ

ドから2.5～7.5 cm上に配置します。

ミディアムなアタック音。豊

かでバランスのとれた音質。

ボトムヘッドを取り外し、トップドラムヘッドに向けて

マイクを中に設置します。

最大分離。豊かでバランスの

取れた音。

スネアドラム

ドラムのトップヘッドのリムから2.5～7.5 cm上に配置し

ます。マイクをドラムヘッドに向ける。

多くのドラムスティックの｢ス

ナップ｣音。

シンバル

A98Dマウントによるクローズマイキングで、最大の分離

が得られます。シンバルの移動範囲外に設置します。

十分なアタックで明るい音。

金管および木管楽器

金管：30～90 cm離し、楽器のベルの中心軸上に配置し

ます。

明るくクリアな音質。

木管楽器：2.5～15 cm離し、楽器のベルの中心軸上に配

置します。

明るくクリアな音質。

楽器のベルはマイク前面から90°の軸外に置きます。

ソフトでメロウな音質。

注意：

使用の前には必ず、カートリッジがマイクロホンにしっかりと固定されていることを確認してください。しっ

かり固定されていないと、振動やドラムスティックで誤って叩いてしまった場合にカートリッジが緩み、信号が出な

くなることがあります。

スイベルアダプターにより取

り付けたBETA 98A

A98Dにより取り付けたBETA 98A

用途及び取り付け方法

15

使用電源

このマイクロホンにはファンタム電源が必要で、DC48Vの供給電圧（IEC-61938）が

最適です。ヘッドルームと感度は若干減少しますが、DC11Vまで低下しても動作させ

ることができます。

現在、大半のミキサーにはファンタム電源が付いています。

バランス

マイクロホンケー

ブル:XLR-XLRまたはXLR-TRSケーブルを必ず使用してください。

付属品及びパーツ 認 証

CEマーキングに適格。欧州EMC指令2004/108/ECに適合。住宅(E1)および軽工業(E2)

環境に関し、EN55103-1:1996およびEN55103-2:1996の整合規格に対応。

適合宣言書は以下より入手可能です:

ヨーロッパ認可代理店:

Shure Europe GmbH

ヨーロッパ、中東、アフリカ地区本部：

部門:EMEA承認

Wannenacker Str. 28

D-74078 Heilbronn, Germany

Tel: +49 7131 72 14 0

Fax: +49 7131 72 14 14

Eメール：EMEAsupport@shure.de

負荷インピーダンス

最大SPL、出力クリッピングレベル、及びダイナミックレンジは、マイクロホンを接

続するプリアンプの入力負荷インピーダンスにより異なります。Shureでは、最小でも

1000 Ωの最小入力負荷インピーダンスを推奨しますが、現在のほとんどのマイクロホ

ンプリアンプがこの要件を満たします。これらの仕様については、インピーダンスが高

いほどパフォーマンスが上がります。

付属のアクセサリー

メタルロッキングウィンドスクリーン

A412MWS

ユニバーサルマイクロホンマウント

A75M

オプションのアクセサリー

カートリッジタイプ

エレクトレットコンデンサー

指向特性

カーディオイド

周波数特性

20 ～ 20,000 Hz

出力インピーダンス

@ 1 kHz

179 Ω

感度

開回路電圧, @ 1 kHz, 標準

–48.0 dBV/Pa

[1]

 (4.0 mV)

最大SPL

1% THDで1 kHz

[2]

2500 Ω負荷

150.5dB

1000 Ω負荷

144.0dB

S/N比

[3]

64dB

ダイナミックレンジ

@ 1 kHz

2500 Ω負荷

120.5dB

1000 Ω負荷

114.0dB

クリッピングレベル

20 Hz ～ 20 kHz, 1% THD

2500 Ω負荷

8.0  dBV

1000 Ω負荷

1.0  dBV

自己雑音

等価SPL, Aウェイト, 標準

30.0 dB SPL-A

コネクター

プロオーディオ用3ピン (XLR)、オス、バランス

極性

ダイヤフラムへの正の圧力により、3番ピンに対して2

番ピンに正電圧が生成される

使用電源

11~52 V DC

[4]

 ファンタム電源 (IEC-61938), 3.6  mA

質量

12 g (0.6 オンス)

[1]

 1 Pa=94 dB SPL

[2]

入力信号を加えた時のマイクロホンプリアンプのTHDは、所定のSPLにおけるカートリッジ出力

と等価となります。

[3]

S/N比は、94dB SPLと自己雑音の等価SPLとの差となります。Aウェイト。

[4]

仕様はすべてDC48 Vファンタム電源使用時における測定のものです。このマイクロホンはこれ

よりも低い電圧でも作動しますが、ヘッドルームと感度は若干減少します。

仕様

ジッパー付きキャリングバッグ

95A2314

インラインプリアンプ（1個）

RPM626

スナップフィットウィンドスクリーン

95A2064

ショックマウントスイベルアダプター (BETA 98A/C)

RK282

7.6 m軽量ケーブル (BETA 98A/C)

95A2398

Beta98ドラムマウント (BETA 98AD/C)

A98D

4.6 mヘビーデューティケーブル (BETA 98AD/C)

C98D

交換パーツ

カーディオイドカートリッジ

RPM98A/C

98A交換ハウジング

RPM98A-HT

クランプアセンブリー（A98D）

RPM618

スナップフィットウィンドスクリーン（4個入りパック）

RK183WS

配線図

1

2

3

2

3

1

1 =

3 =

2 =

3 =

2 =

1 =

1

2

3

4

FI

FET

G

D

S

1

2

3

4

TA4F

TA4M

カートリッジ

ケーブル

バイアス

to source

アース

バイアス

to source

アース

インラインプリアンプ

16

일반 설명

Shure Beta 98/A는 프로페셔널 음향 강화 및 스튜디오 레

코딩을 위한 컴팩트 고출력의 콘덴서 마이크입니다.  극도

로 균일한 단일지향성 패턴으로 높은 피드백 발생 이전 게

인과 뛰어난 주변 노이즈 차단 능력을 제공합니다. 높은

음압 레벨 성능 (SPL)으로 드럼, 피아노, 리드, 관악기와

현악기를 포함해서 다양한 어쿠스틱 악기 또는 앰프 사용

악기에 유용합니다.

변환 가능 사양

•

Beta 98A/C

 에는 마이크, 7.6 m (25 ft) 경량

인터커넥트 케이블, 프리앰프 및  RK282 쇼크 마운트

스위블 어댑터가 포함되어 있습니다.

•

Beta 98AD/C

에는 마이크, 4.6m (15ft) 견고한

인터커넥트 케이블, 프리앰프 및 A98D 마이크 드럼

마운트가 포함되어 있습니다.

성능의 특징

•  뛰어난 저주파수 재생

•  극도의 높은 SPL 핸들링

•  고 출력 레벨

•  크로스오버 왜곡 방지

특징

•  Shure의 품질, 내구성 및 신뢰성이 구비된 최고의

라이브 공연 마이크입니다.

•  피드백 이전  최고 게인과 뛰어난 비축 (off-axis) 사운드

거부를 위한 균일한 단일지향성 픽업 패턴

•  드럼, 타악기, 리드 및 관악기를 위해 특별히 맞춤

설계된 주파수 응답

•  컴팩트 디자인으로 스테이지의 번잡함을 줄여줍니다.

•  높은 SPL 환경에서의 사용을 위한 광범위한 다이내믹

레인지

•  옵션사양인 A98D 마운트는 눈에 잘 띄지 않고 용도가

다양하며 조절이 손쉽습니다

•  에나멜 코팅 메탈 구조 및 스테인레스 스틸 내부

그릴은 마모와 험한 사용을 견뎌냅니다.

일반 사용 규칙

•  마이크를 원하는 음원 쪽으로 향하게 하고, 원치 않는 소리는 지향각에서 벗어나도록 세팅하십시오.

•

잠재적인 어쿠스틱 게인

 을 늘리고 피드백을 방지하기 위해 가능한 한 적은 수의 마이크를 사용하십시오.

•  위상 상쇄 현상을 줄이기 위해 음원으로부터 최소 3배 이상의 거리에 각 마이크의 간격을 유지함으로써 3 to 1 규칙을

따르십시오.

•  콤 필터링을 줄이기 위해 마이크를 가능한 한 반사면으로부터 멀리 위치해 놓으십시오.

•  지향성 마이크를 사용할 때, 근접 효과의 장점을 이용하여 풍성한 베이스 응답을 얻기 위해서는 마이크를 가깝게

놓으십시오.

•  마찰 노이즈와 진동의 픽업을 최소화하기 위해 과도한 취급을 하지 마십시오.

•  마이크 그릴의 어떤 부분도 손으로 덮지 마십시오, 그렇게 하면 마이크 성능에 역효과를 가져옵니다.

•  마이크를 야외에서 사용할 때는 윈드스크린을 추가하십시오.

다음의 테이블에는 가장 많이 사용되는 적용 예와 배치 기법이 나열되어 있습니다. 마이크 테크닉은 일반적으로 개인 취

향에 따라 다름을 명심하십시오; 마이크 위치에 대한 “정답”은 없습니다.

쇼크마운트 스위블 어댑터

다음의 절차에 따라 Beta 98/A 를 스위블 어댑터에 장착

하십시오:

1.

마이크를 어댑터에 연결합니다.

2.

케이블을 C-클램프에 통과시킨 다음 딱 맞을 때까지 커

넥터를 C-클램프로 밀어 넣습니다.

3.

케이블의 마모를 줄이려면, 커넥터 쪽에 5 ~ 7 cm (2 ~

3 inches)의 느슨함을 남겨두고 스트레스 릴리버 클립

까지 끼웁니다.

A98D 드럼 마운트

Shure A98D로 Beta 98A 를 드럼 또는 심벌에 장착합니

다.  마이크를 정확하게 장착하기 위해 제공된 A98D 안내

서를 참조하십시오.

인터커넥팅 케이블

제공된 케이블로 BETA 98/A와 프리앰프를 연결합니다.

필요 시, 마이크와 프리앰프 사이에 최장 23m (75 ft) 길이

의 케이블을 신호 손실 없이 사용할 수 있습니다.

어플리케이션

마이크 배치 제안

톤 퀄리티

탐-탐

각 탐에 마이크 한 개씩, 또는 한 쌍의 탐 중간에, 드럼 헤

드 위 2.5 ~ 7.5 cm (1 ~ 3 in.).

미디엄 어택; 풍부한 밸런스

드 사운드.

하단 헤드를 제거하고 마이크가 내부에 위치하여 상단 드

럼 헤드로 향하도록 설치하십시오.

최대 차단 효과, 풍부한 밸런스

드 사운드.

스내어 드럼

드럼 상단 헤드의 림 위로 2.5 ~ 7.5 cm (1 ~ 3 in.). 마이크

는 드럼 헤드를 향하도록 설치.

드럼스틱으로부터 대부분의 “

스냅”

심벌즈

최대 차단 효과를 위해 A98D 마운트와 근접 마이킹을 하

되, 심벌 이동 거리 밖에 두십시오.

밝고, 풍부한 어택

금관 & 목관악기

금관악기: 악기의 벨 중심축에서 30~90 cm (1~3 ft.) 떨어

진 곳.

밝고 명료한 사운드.

목관악기: 악기 벨 중심축에서 2.5~15 cm (1~6 in.) 떨어

진 곳.

밝고 명료한 사운드.

마이크 전면으로부터 90° 비축(off-axis) 악기의 벨.

부드럽고, 달콤한 사운드.

주:

사용하기 전, 카트리지가 마이크에 단단하게 고정되어 있는 지 확인하십시오. 진동 및 드럼스틱때문에 느슨해져서 신

호를 잃을 수도 있습니다.

스위블 어댑터가 장착된

BETA 98A

A98D가 장착된 BETA 98A

적용 및 배치

17

전력 사양

이 마이크는 팬텀 파워가 필요하며 48 Vdc 전원 공급에서 가장 성능이 좋습니다 (IEC-

61938). 하지만, 최저 11 Vdc 의 공급에서 다소 감소된 헤드룸 및  민감도로 동작합니다.

현재 대부분의 믹서는 팬텀 파워를 제공합니다. 반드시

밸런스드

 마이크 케이블을 사용

해야 합니다: XLR-to-XLR 또는 XLR-to-TRS.

액세서리 및 부품 인증

CE 마크 적합. 유럽 EMC Directive 2004/108/EC를 준수합니다. 주거용 (E1) 및 경공업용

(E2) 환경을 위한 표준 EN55103-1:1996 과 EN55103-2:1996 에 부합합니다.

적합성 선언 확인:

공인 유럽 대리점:

Shure Europe GmbH

유럽, 중동, 아프리카 본부

부서: EMEA 승인

Wannenacker Str. 28

D-74078 Heilbronn, Germany

전화: +49 7131 72 14 0

팩스: +49 7131 72 14 14

이메일: EMEAsupport@shure.de

부하 임피던스

최대 SPL 성능, 출력 클리핑 레벨, 다이내믹 레인지 마이크에 연결하는 프리앰프의 입력

부하 임피던스에 따라 다양합니다. Shure 에서는 최소 입력 부하 임피던스로 1000 Ω을

권합니다. 대부분의 현대 마이크 프리앰프는 이 요건을 충족합니다. 임피던스가 높을수

록 해당 사양에 대해 더욱 좋은 성능으로 나타납니다.

기본 제공 액세서리

금속 잠금 윈드스크린

A412MWS

유니버셜 마이크 마운트

A75M

옵션 액세서리

카트리지 유형

일렉트릿 콘덴서

극성 패턴

카디오이드

주파수 응답

20 to 20,000 Hz

출력 임피던스

1 kHz에서

179 Ω

감도

개방 회로 전압, 1 kHz에서, 일반

–48.0 dBV/Pa

[1]

 (4.0 mV)

Maximum SPL

1% THD 에서 1kHz

[2]

2500 Ω 부하

150.5 dB

1000 Ω 부하

144.0 dB

신호 대 잡음비

[3]

64 dB

다이내믹 레인지

1 kHz에서

2500 Ω 부하

120.5 dB

1000 Ω 부하

114.0 dB

클리핑 레벨

20 Hz to 20 kHz, 1% THD

2500 Ω 부하

8.0 dBV

1000 Ω 부하

1.0 dBV

셀프 노이즈

SPL 에 준하는, A-weighted, 일반

30.0 dB SPL-A

커넥터

3핀 프로페셔널 오디오 (XLR), 수(♂), 밸런스드

극성

다이어프램 상의 양압은 핀 2에서 핀 3 대비 양전압을

생성합니다.

전력 사양

11–52 V DC

[4]

 팬텀 파워 (IEC-61938), 3.6  mA

자체 무게

12 g (0.6 oz.)

[1]

 1 Pa=94 dB SPL

[2]

입력 신호 수준을 적용할 때 마이크 프리앰프의 THD 는 특정 SPL 의 카트리지 출력과 동일합니다.

[3]

신호 대 잡음비는 94 dB SPL과 셀프 노이즈 equivalent SPL, A-weighted의 차이임

[4]

모든 규격은 48 Vdc 팬텀 전력 공급으로 측정되었습니다. 이 마이크는 낮은 전압에서 작동하지만,

다소 감소된 헤드룸과 민감도로 동작합니다.

사양

지퍼가 부착된 휴대용 백

95A2314

인-라인 프리앰프 (1 개)

RPM626

스냅-핏 윈드스크린

95A2064

쇼크-마운트 스위블 어댑터 (BETA 98A/C)

RK282

7.6 m (25 ft.) 경량 케이블 (BETA 98A/C)

95A2398

Beta98 드럼 마운트 (BETA 98AD/C)

A98D

4.6 m (15 ft.) 견고한 케이블 (BETA 98AD/C)

C98D

교체 부품

단일지향성카트리지

RPM98A/C

98A 교체 외장 케이스

RPM98A-HT

클램프 어셈블리 (A98D)

RPM618

스냅-핏 윈드스크린 (패키지 당 4 개)

RK183WS

배선 도표

1

2

3

2

3

1

1 =

3 =

2 =

3 =

2 =

1 =

1

2

3

4

FI

FET

G

D

S

1

2

3

4

TA4F

TA4M

카트리지

케이블

 Bias

근원에

 Ground

 Bias

근원에

 Ground

인-라인 프리앰프

18

一般说明

Shure Beta 98/A 是一款结构  紧凑的高输出电容话筒，适

用于专业录音和录音棚 录音。  其极为均很衡 的心形拾音

模式可   提供较高 的反馈前增益，并且有效 地抑制 不需

要的噪声。 它具有 很  高的 最大 声压级 (SPL)，可用于

各种原声或 电声 乐器     ， 包括鼓、打击乐器  、钢琴、

簧乐器、管乐器  和弦乐器。

其它型号

•

Beta 98A/C

 中包括话筒、7.6 米（25 英呎）轻质音频

线、前置放大器和 RK282 减震转环转接头。

•

Beta 98AD/C

 中包括一根 4.6 米（15 英呎）长的高耐

用性 音频线    、一个前置放大器和一个 A98D 鼓用话

筒固定件。

性能特征

•  出色的低频重现

•  极高的声压级  （SPL）处理能力

•  高输出电平

•  无交叉失真

功能

•  集 Shure 高品质、耐用性和可靠性于一体的现场演出

用高级话筒。

•  一致的心形拾音指向性，可以提供最大的反馈前增益，

并有效抑制离轴音染

•  特别定制的 频率 响应    适用于鼓、打击乐器、簧乐器

和号角等乐器

•  紧凑的设计可以 减低  舞台的杂乱程度

•  适用于高声压水平环境的宽广动态范围

•  A98D 的固定座 件功能多样，隐蔽式设计 ，易于调

节。

•  带有涂层的金属结构和不锈钢内部网罩坚固耐磨

一般使用规则

•  将话筒对准所需音源，将不必要的声音对准零点。

•  根据实际需要使用最少数量的话筒，可增强声场潜在增益值，并防止反馈。

•  应遵循 3:1 摆放规则，将每个话筒的间隔距离保持在与音源的三倍距离，以降低相位抵消。

•  将话筒放置在尽可能远离反射表面的位置，以减小

梳状滤波

。

•  如果使用指向性话筒，应尽可能靠近话筒，以利用近讲效应，获得明显的低音响应。

•  避免过多触摸，拾取机械和震动的噪声降低到最小水平。

•  切勿遮盖住话筒滤网的任何部位，因为这会影响话筒性能。

•  在户外使用话筒时，应添加一个防风罩。

下面的表格列出了最常见的应用场合和放置技巧。您应注意，话筒的使用技巧与个人的品味和喜好相关，没有一个绝对“

正确”的话筒放置位置。

旋转转接器

执行下列步骤将 Beta 98A 固定在旋转转接器上：

1.

将话筒连接到转接器。

2.

将电缆穿过 C 形夹，并将接头插入 C 形夹，直到锁

紧。

3.

为降低电缆磨损，应将电缆卡入张力消除夹，以在接头

一端留出 5 至 7 厘米（2 至 3 英吋）的松弛电缆。

A98D 鼓用固定件

Shure A98D 可以将 Beta 98A 固定在鼓或铙钹上。  参见

附带的 A98D 指南，了解正确固定话筒的方法。

线缆连接

应使用附带的音频 线  将 BETA 98A 连接到前置放大器。

可根据需要，在话筒与前置放大器之间使用最长 23 米

（75 英呎）的音频 线  ，从而不会导致信号丢失。

应用

建议的话筒放置位置

音质

筒鼓

在每个筒 鼓，或一对筒 鼓之间放置一个话筒，应位于鼓面

上方 2.5 至 7.5 厘米（1 至 3 英吋）。

优秀的 瞬间响应 特性     ，全

面 平衡的音质  。

取下底部鼓面，将话筒朝上面向顶部鼓面放入鼓中。

最佳的隔音效果，全面平衡的

音质。

小军鼓

距顶面鼓皮边缘上方 2.5-7.5 厘米（1-3 英吋）。话筒对

准鼓皮。

鼓槌撞击最猛烈。

铙钹

带有 A98D 固定座的近距离拾音装置具有最佳的隔音效

果，可以放置在铙钹的活动范围以外。

音色明亮，更表现出 强劲 的

冲击力。

铜管和木管乐器

铜管乐器：与乐器喇叭口在轴 30 至 90 厘米（1 至 3 英

呎）距离。

清晰明亮的声音。

木管乐器：与乐器喇叭口在轴 2.5 至 15 厘米（1 至 6 英

吋）距离。

清晰明亮的声音。

话筒前端距离乐器喇叭口成 90°离轴。

柔和，甜美的音色。

注意：

 每次使用前，都应确保话筒头牢靠固定在话筒上，鼓槌的振动和意外撞击可能会使话筒头松弛，导致信号丢失。

使用旋转转接器固定 BETA

98A

使用 A98D 固定的 BETA 98A

应用与放置

19

电源要求

本话筒需要配备幻像电源，并最好使用 48 伏直流电源 (IEC-61938)。但是，只要电源的

电压降低幅度没有超过 11 伏直流，话筒即可正常工作。

大多数现代混音器都能够提供幻像电源。必须使用

平衡式

话筒缆线：XLR 到 XLR 或 XLR

到 TRS。

附件与备件 认证

允许使用 CE 标志。符合欧盟 EMC 法规 2004/108/EC。符合 Harmonized 标准

EN55103-1：1996 和 EN55103-2：1996 适用于民用 (E1) 和轻工业 (E2) 环境。

可从以下地址获得“符合性声明”：

欧洲授权代表：

Shure Europe GmbH，电话：

欧洲、中东、非洲总部

部门：欧洲、中东、非洲批准部

Wannenacker Str. 28

D-74078 Heilbronn, Germany

电话： +49 7131 72 14 0

传真： +49 7131 72 14 14

电子邮件：EMEAsupport@shure.de

负载阻抗

最强的 SPL 能力，输出削波电平，以及随着话筒连接的前置放大器输入负荷阻抗变化的

动态范围。Shure 建议采用最小 1000 欧姆的输入负载阻抗。目前的大多数话筒放大器都

满足这一要求。更高的阻抗可以获得满足这些技术参数的更好性能。

提供的附件

锁紧式金属防风罩

A412MWS

通用话筒 固定夹

A75M

可选配附件

话筒头类型

驻极体电容器

指向性形状

心形

频率响应

20 到 20,000 赫兹

输出阻抗

@ 1 千赫

179 Ω

灵敏度

开路电压, @ 1 千赫, 典型

–48.0 分贝伏/帕

[1]

 (4.0 毫伏)

最大声压级

1% THD 下 1 千赫

[2]

2500 欧姆负载

150.5 dB

1000 欧姆负载

144.0 dB

信噪比

[3]

64 dB

动态范围

@ 1 千赫

2500 欧姆负载

120.5 dB

1000 欧姆负载

114.0 dB

削波电平

20 赫兹 到 20 千赫茲, 1% THD

2500 欧姆负载

8.0 dBV

1000 欧姆负载

1.0 dBV

自噪声

等同声压级, A-加权, 典型

30.0 分贝声压级

接头

三针脚专业音频 (XLR)，插头，平衡式

极性

震膜上的正压力能够在针脚 2 上产生相对针脚 3 的

正电压

电源要求

11–52 V DC

[4]

 幻像电源 (IEC-61938), 3.6  mA

净重

12 克 (0.6 盎司)

[1]

 1 Pa=94 dB SPL

[2]

在指定的声压级下，输入信号等于话筒头输出时话筒前置放大器的总谐波失真。

[3]

信噪比是 94 dB 声压级和自身噪声A权重同等声压级之间的差额

[4]

所有产品规格测量均为使用 48 伏直流幻像电源得出。话筒可在更低的电压下工作，但是动态余量

和灵敏度会略微降低。

规格

拉链便携包

95A2314

嵌入式前置放大器（1 件）

RPM626

扣入式防风罩

95A2064

减震旋转连接器 (BETA 98A/C)

RK282

7.6 米（25 英呎）长轻型电缆 (BETA 98A/C)

95A2398

Beta98 鼓用固定架 (BETA 98AD/C)

A98D

4.6 米（15 英呎）高负荷电缆 (BETA 98AD/C)

C98D

备件

心型话筒头

RPM98A/C

98A 更换外壳

RPM98A-HT

夹具组件 (A98D)

RPM618

扣入式防风罩（每套 4 个）

RK183WS

接线 图

1

2

3

2

3

1

1 =

3 =

2 =

3 =

2 =

1 =

1

2

3

4

FI

FET

G

D

S

1

2

3

4

TA4F

TA4M

话筒头

电缆

 Bias

对来源

 Ground

 Bias

对来源

Ground

嵌入式前置放大器

20

21

11,3 mm  (0.46 in.) 35,4 mm  (1.4 in.) 20 20000 1000 10000 50 100 9 8 7 6 5 4 3 2 9 8 7 6 5 4 3 2 +10 0 –10

Hz

dB

-20 +20

61 cm (2 ft.) from sound source

150°

120°

150°

120°

180°

30°

60°

90°

30°

60°

0

90°

–10 dB

–20 dB

–15 dB

–5 dB

150°

120°

150°

120°

180°

30°

60°

90°

30°

60°

0

90°

–10 dB

–20 dB

–15 dB

–5 dB

500 Hz

1000 Hz

250 Hz

6300 Hz

10000 Hz

2500 Hz

Beta 98A

22

Notes

23

Notes

www.shure.com

©2010 Shure Incorporated

Europe, Middle East, Africa:

Shure Europe GmbH

Wannenäckestr. 28,

74078 Heilbronn, Germany

Phone: 49-7131-72140

Fax: 49-7131-721414

Email: info@shure.de

Asia, Pacific:

Shure Asia Limited

22/F, 625 King’s Road

North Point, Island East

Hong Kong

Phone: 852-2893-4290

Fax: 852-2893-4055

Email: info@shure.com.hk

United States, Canada, Latin

America, Caribbean:

Shure Incorporated

5800 West Touhy Avenue

Niles, IL 60714-4608 USA

Phone: 847-600-2000

Fax: 847-600-1212 (USA)

Fax: 847-600-6446

Email: info@shure.com
