Pyramida N 60: Кухонная вытяжка N 60

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ

Однофазная сеть, к которой подклю-

Изделие не предназначено для использования детьми

чается изделие, должна соответство-

или лица с пониженными физическими, чувственными

вать действующим нормам. Подклю-

или умственными способностями или при отсутствии у них

чение необходимо осуществлять через автоматический

жизненного опыта использования вытяжки, если они не

выключатель, встроенный в стационарную проводку на

находятся под контролем или не проинструктированы ли-

Вашем электрическом щитке.

цом, ответственным за их безопасность. Дети должны на-

Все действия, связанные с подключением, настройкой,

ходиться под контролем взрослых для недопущения игр с

обслуживанием и ремонтом изделия, а также замену ламп

изделием.

производить только при снятом напряжении сети! Для

Перекачиваемый воздух не должен содержать пыли

этого необходимо отключить электрический выключатель

и других твердых примесей, а также липких веществ

на Вашем щитке или вытащить вилку из розетки. Не тя-

и волокнистых материалов. Запрещается использовать

ните вилку за провод! Не пережимайте и не натягивайте

изделие в присутствии воспламеняемых веществ или их

сетевой кабель.

паров, таких как спирт, бензин, инсектициды и т.п.

Запрещено использование удлинителей и переходни-

Не закрывайте и не загораживайте всасывающее

ков. Производитель вытяжки не несет ответственности за

и выпускное отверстие изделия, чтобы не мешать опти-

поломки или возгорания, произошедшие из-за использо-

мальному прохождению воздуха. Не уменьшайте диаметр

вания тройников и удлинителей. Для замены поврежден-

воздуховода менее 150 мм.

ного сетевого кабеля изделия вызывайте специалиста из

Не садитесь на изделие и не кладите на него какие-либо

сервисного центра.

предметы.

Перед установкой необходимо убедиться в отсутствии

Под вытяжкой не должно происходить приготовле-

видимых повреждений крыльчатки, корпуса вытяжки, а

ние блюд типа фламбе (блюда, которые поливаются

также в отсутствии в проточной части корпуса посторонних

алкогольным напитком и поджигаются). Следите, чтобы во

предметов, которые могут повредить лопасти крыльчатки.

время приготовления пищи под работающей вытяжкой не

Если у Вас есть сомнения в том, что вытяжка не поврежде-

происходило возгорание масла. Помните, что повторное

на и полностью укомплектована, свяжитесь с продавцом

использование масла увеличивает вероятность его само-

немедленно.

воспламенения.

Запрещается использовать изделие не по назначению и

Не оставляйте без присмотра работающую вытяжку на

подвергать каким-либо модификациям и доработкам.

долгое время.

RU

16

После длительного функционирования вытяжки не при-

Если Вы решили, что изделие больше не годится к эксплу-

касайтесь к лампам освещения – они горячие. При за-

атации, сделайте его непригодным к использованию:

мене ламп освещения необходимо отключить изделие от

отключите от электрической сети, обрежьте кабель пита-

электрической сети.

ния, снимите потенциально опасные части (это особенно

Не касайтесь поверхности вытяжки мокрыми руками.

важно для безопасности детей, которые могут играть

с неиспользуемыми или выброшенными изделиями).

Регулярно очищайте жировые фильтры. Не снимайте

жировые фильтры при работающей вытяжке.

По окончанию срока службы изделие подлежит

отдельной утилизации. Не выбрасывайте изделие

При возникновении нестандартной ситуации и поло-

вместе с неотсортированными бытовыми отходами.

мок отключите изделие от сети и обратитесь в сервисный

центр, адрес и телефон которого указаны в гарантийном

При несоблюдении данного руководства производитель

талоне.

не несет ответственности за возможные неисправности.

КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО!

Не выводите воздуховод вытяжки в дымоходы печей и газовых приборов, предназначенных для нагрева воды

и обогрева помещений, в вентиляционные каналы, предназначенные для других устройств.

Не проверяйте тягу работающей вытяжки с помощью факела или открытого огня – это может привести к пожару.

 Не зажигайте конфорки газовой плиты без посуды (например, для обогрева помещения). Использование открытого

огня может быть опасным и повредить пластмассовые детали вытяжки или вызвать возгорание.

Запрещается изменение конструкции вытяжки и прочие вмешательства в изделие лиц, не уполномоченных про-

изводителем на гарантийный ремонт.

17

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ МОНТАЖЕ

Перед началом монтажа изделия не-

обходимо обесточить электрическую

сеть!

Минимальное расстояние между

варочной поверхностью и нижней

плоскостью вытяжки должно быть:

- для электрических плит – не ме-

нее 600 мм;

- для газовых плит – не менее

650 мм.

При наличии в комнате печи, га-

зового котла или колонки необходи-

мо учитывать, что во время работы

вытяжка забирает из помещения воздух, необходимый для

те, открытая дверь на кухню или специально оборудован-

горения. Это относится также к помещению с герметичными

ная приточная вентиляция).

окнами и дверями.

При использовании воздуховода, состоящего из не-

Для обеспечения безопасной работы вытяжки в замкну-

скольких частей, каждая следующая часть должна быть

том пространстве должен быть обеспечен дополнительный

расположена снаружи относительно предыдущей.

приток воздуха извне (открытая форточка в другой комна-

В случае комплектации вытяжки электрическим кабе-

лем без вилки необходимо обесточить электрическую сеть

и произвести подключение вытяжки к электрической сети

согласно следующей схеме:

КОРИЧНЕВЫЙ провод = L («live», «фаза»)

ГОЛУБОЙ провод = N («neutral», «ноль»)

ЖЕЛТЫЙ = Е («earth», «земля»)

RU

18

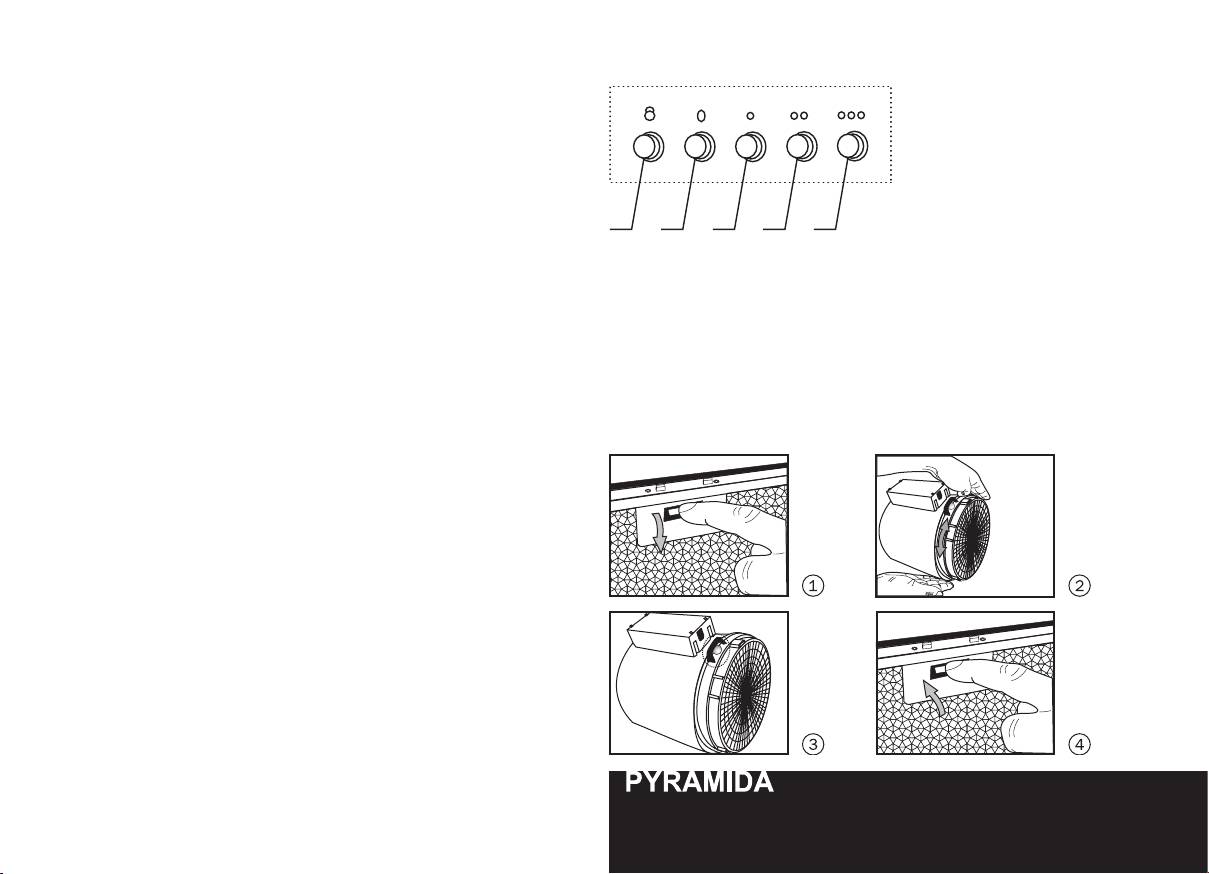

ПАНЕЛЬ УПРАВЛЕНИЯ

1. Включить или выключить

Не забывайте включать вытяжку, как только Вы начина-

подсветку.

ете пользоваться плитой или варочной панелью. Это необ-

2. Выключить вентилятор.

ходимо для нормальной вентиляции кухни.

3. Включить низкую скорость

вентилятора.

Для полной вентиляции необходимо выключать вытяжку

4. Включить среднюю скорость

не ранее чем через 15 минут после окончания процесса

вентилятора.

приготовления пищи.

5. Включить высокую скорость

1 2 43 5

Вытяжка оборудована фронтальной панелью управле-

вентилятора.

ния, представляющей собой ряд кнопок. Кнопками «•»,

щения большого количества пара, дыма и смешанных ку-

«••», «•••» осуществляется переключение скоростей. При

хонных запахов, при одновременной работе всех конфорок.

разогреве пищи достаточно работы вытяжки на низкой

Переключение кнопок скоростей может производится

скорости. Для стандартных условий приготовления (варка

в любом порядке. Для выключения вентилятора восполь-

и жарка на 1-2 конфорках) используется средняя скорость.

зуйтесь кнопкой «0».

Высокая скорость предназначена для выведения из поме-

РЕЖИМ РЕЦИРКУЛЯЦИИ

Для работы вытяжки в режиме рециркуляции воздуха

необходимо:

- при установке не подсоединять вытяжку к воздуховоду

(адаптер воздуховода допускается не устанавливать);

- короба воздуховода установить так, чтобы их верхняя

часть и жалюзи на них не были перекрыты;

- установить в вытяжку дополнительные угольные

фильтры (2 шт.).

Угольные фильтры в комплект поставки вытяжки не

входят и приобретаются отдельно.

Угольные фильтры не подлежат очистке и заменяются

на новыми каждые 3-4 месяца.

19

УСТАНОВКА ВЫТЯЖКИ НА СТЕНУ

1. Подготовьте место для установки вытяжки на стене, сде-

Ø8 мм

лайте разметку с помощью шаблона, который входит в

комплект поставки. Согласно разметки, подготовьте в

стене 4 отверстия диаметром 8 мм. (Рис. 1)

Рис. 1

2. Вставьте в отверстия 4 самореза. Убедитесь, что види-

мая часть саморезов, на которые будет навешиваться

вытяжка, составляет не менее 10 мм. (Рис. 2)

3. Установите вытяжку так, чтобы все 4 монтажные отвер-

Рис. 2

стия совпали с 4-мя установленными в стене саморезами.

Прикрепите вытяжку задней поверхностью к стене, вкру-

тив сначала 2 верхних самореза, потом 2 нижних. (Рис. 3)

4. Для отвода воздуха наружу проще всего установить

Рис. 3

гибкий гофрированный воздуховод. Соедините воз-

духовод с выводным отверстием вытяжки с помощью

переходника. Убедитесь, что на гофрированной трубе

не осталось нерастянутых складок, т.к. они повышают

шумность работы вытяжки, лишнюю длину воздуховода

отрежьте. (Рис.4)

Рис. 4 Рис. 5

5. Выведите другой конец воздуховода в вентиляционную

Ø8 мм

шахту или на улицу через наружную стену. Убедитесь в

отсутствии щелей в соединениях. (Рис. 5)

6. Установите верхний декоративный короб и зафиксируй-

те его на стене с помощью крепежной планки. (Рис. 6)

Рис. 6

RU

20

ОБСЛУЖИВАНИЕ ИЗДЕЛИЯ

В ходе эксплуатации вытяжки с целью обеспечения

ней поверхности вытяжки и алюминиевых жировых

максимальной производительности и эффективности ее

фильтров. Излишняя «зажиренность» может стать при-

работы необходимо периодически призводить работы по

чиной воспламенения!

профилактике и уходу за вытяжкой.

- Протирайте внешние поверхности вытяжки влажной,

При выполнении работ, связанных с

хорошо отжатой фланелевой салфеткой.

профилактикой и уходом за вытяжкой

- Для ухода за поверхностями из нержавеющей стали

обязательно отключите вытяжку от

применяйте специальные средства, создающие за-

электросети!

щитную пленку.

При профилактике регулярно выполняйте следующие

- Не применяйте абразивные вещества и растворители.

действия:

- Проверяйте состояние воздуховода вытяжки и венти-

- Регулярно удаляйте все пищевые остатки и жир с ниж-

ляционный канал, очищайте их при необходимости!

ЗАМЕНА ЛАМП ОСВЕЩЕНИЯ

В вытяжке используются лампы освещения типа Е14

- снимите жировой фильтр, нажав на замок фильтра;

мощностью не более 40 Вт.

- выкрутите из патрона старую лампу и вкрутите новую;

Замена ламп производится в следующем порядке:

- установите жировой фильтр в вытяжку, нажав на за-

- перед заменой ламп освещения убедитесь, что вытяжка

мок фильтра.

отключена от электрической сети, и дайте лампам остыть;

E14 40Вт

21

ОЧИСТКА ФИЛЬТРОВ

Вытяжка оборудована съемными защитными

Ручная очистка производится в следующем порядке:

жировыми фильтрами. Фильтры обеспечивают поглоще-

- снимите фильтр, предварительно нажав на замок

ние взвешенных в воздухе частиц, поэтому могут загряз-

фильтра;

няться в зависимости от частоты использования вытяжки.

- промойте фильтр моющим средством или мыльным

раствором с помощью губки или мягкой щетки;

С целью обеспечения максимальной производитель-

- тщательно промойте фильтр теплой водой;

ности и эффективности работы вытяжки необходимо регу-

- дождитесь полного высыхания фильтра;

лярно очищать жировые фильтры от загрязнений.

- установите фильтр в вытяжку, предварительно нажав

на замок фильтра.

Очистка производится каждые 5-6 недель вручную в

В случае очистки с использованием посудомоечной ма-

мыльном растворе без сильного механического воздей-

шины убедитесь, что в состав используемых машиной мо-

ствия или в посудомоечной машине.

ющих средств не входят агрессивные вещества, которые

могут повредить поверхность алюминиевых деталей филь-

Увеличение периодичности очист-

тра. В посудомоечной машине располагайте фильтры вер-

ки жировых фильтров затрудняет

тикально во избежание попадания в них остатков пищи.

всасывание вытяжкой воздуха. Это

Перед установкой фильтра в вытяжку после очистки в посу-

приводит к увеличению нагрузки на электродвигатель и

домоечной машине убедитесь, что фильтр сухой. При несо-

может повлиять на срок службы вытяжки.

блюдении данных правил фильтр может быть испорчен!

RU

22

ГАРАНТИЯ

Изделие соответствует требованиям тех-

Претензии не будут рассмотрены без гарантийного сви-

нических регламентов: электромагнитной

детельства с датой продажи и штампом торговой органи-

совместимости оборудования по ДСТУ CISPR

зации. При покупке изделия настоятельно требуйте, чтобы

14-1:2004, ДСТУ CISPR 14-2:2007, ДСТУ IЕС

гарантийное свидетельство было правильно заполнено.

61000-3-2:2004, ДСТУ EN 61000-3-3:2004; без-

опасности низковольтного электрического обо-

Гарантийное обслуживание не производится в следую-

рудования по ДСТУ ІЕС 60335-2-31:2006.

щих случаях:

- при несоблюдении правил, указанных в руководстве;

Производитель гарантирует нормальную работу изделия

- при уменьшении диаметра воздуховода менее 150 мм;

в течение 24 месяцев со дня продажи через розничную

- при наличии преград для свободного прохождения

торговую сеть при условии выполнения правил транспор-

воздуха от вытяжки до выхода вентиляционного кана-

тировки, хранения, монтажа и эксплуатации, изложенных

ла;

в настоящем руководстве. Если Ваша вытяжка не рабо-

- при неправильном монтаже, в случае вскрытия элект-

тает надлежащим образом, свяжитесь с сервисным цен-

ромонтажной распределительной колодки, при заме-

тром, обслуживающим продукцию ТМ Pyramida и не за-

не сетевого кабеля;

будьте сообщить следующую информацию:

- при несоответствии питающей электрической сети па-

- номер гарантийного свидетельства;

раметрам, установленным производителем;

- модель изделия;

- при наличии механических или иных повреждений

- серийный номер, указанный на информационной на-

оборудования из-за небрежного обращения;

клейке вытяжки или в гарантийном талоне;

- при установке вытяжки ниже чем 60 см от конфорок

- описание неисправности.

и обогревателей.

23
