Kingston Technology SSDNow 07-16-2009 – страница 7

SSDNow

For Desktops

8.

하드 디스크 드라이브 구조

화면이 나타납니다 (

그림 7

). 다음을

클릭합니다.

참고: 원래 파티션 크기는 새 드라이브 크기에 따라 비율이

조정됩니다. 새 드라이브의 크기가 원래 드라이브 크기보다 작을 경우

파티션도 따라서 축소됩니다. 새 드라이브의 크기가 원래 드라이브

크기보다 클 경우 파티션도 따라서 확대됩니다.

그 림7: 하드 디스 크 드라 이 브 구조

9. 수행할 Acronis 트루 이미지 HD 작동을 검토합니다 (

그림 8

). 계속을

클릭하여 복제를 시작합니다.

그림8: Acronis 트루 이미지 HD 작동

10

SSDNow

For Desktops

● SSD

は、取り付けの準備ができるまで、静電気防止ケースに入れたままにしてお

いてください。

● 静電気の発生を最小限に抑えるため、リストストラップを装着し、コンピュ

ーターのケースにはアース用ストラップを取り付けてください。

● ドライブの取り扱いには十分に注意し、コネクタには手を触れないでくださ

い。

ハードウェアの取り付け

1. ご使用のコンピューターの電源を切り、コンセントからの接続を取り外します。

2. コンピューターシステム製造元の取扱説明書に従って、システム筺体のカ

バーを取り外します。

3. 2.5”-3.5”マウンティングブラケット(キットに付属)

の取り付け用ねじ穴をSSDのねじ穴に合わせ、付属のM3

平頭ねじを差し込んで取り付けます。

4. ご使用のコンピューターで使用可能な3.5

インチドライブベイの位置を確認し、6/32”なべ頭ねじ

(キットに付属)を使用してSSDを取り付けます。

注記：システムによっては、ドライブベイを使用するために専用の筺

体用ねじやレール、ブラケットシステムが必要な場合があります。そ

のような場合は、ご使用のコンピューター筐体に合わせて、これらの

部品を2.5”-3.5”

マウンティングブラケットに取り付けてください。手順については、

ご使用のコ

ンピューターシステム製造元の取扱説明書をご参照ください

5. SATAデータケーブル(キットに付属)

の片方の端をご使用のコンピューターのマザーボードまたはSATA

ホストアダプターにあるSATA

インターフェイスコネクタに取り付けます。以下は、マザーボード上の

SATAコネクタの外観例です。

図2：4個のSATAコネクタを搭載したデスクトップPCのマザーボード。



搭載されているコネクタ数はシステムによって異なります。

6

SSDNow

For Desktops

注記：SATA

コネクタは、正しい向きでしか接続できない構造になっています。

6. SATAデータケーブルのもう片方の端をSSDに取り付けます。

7. 電源ケーブルまたは電源アダプター(キットに付属)をSSD

に取り付けます。

8. これで、付属のクローニングソフトウェアCDを使用して、システムHDD

からSSDへのデータのコピーを行える状態になります。

®

Acronis

TrueImageHDのセットアップと使用

重要：**Acronisソフトウェアのトライアルバージョン(試用版)

がインストールされている場合は、完全バージョン(製品版)

をインストールする前に、トライアルバージョンをアンインストールする

ことをお勧めします

1. AcronisTrueImageHDソフトウェアのCDをコンピューターシステムの

CD-ROMドライブに挿入します。

2. コンピューターを再起動します。

3. AcronisTrueImageHDソフトウェアのCD

はブータブルディスクであるため、

AcronisTrueImageHD



画面が表示されます。

注記：ご使用のコンピューターシステムで、

AcronisTrueImageHD



画面が起動されずにWindows

が起動されてしまう場合は、以下の手順で操作を実行してください。

1) コンピューターを再起動します。システム起動中に、システ

ムセットアッププログラム(BIOS)を実行します。BIOS

は特定のキー(ESC、F1、F12、DELETEなど)

を押して起動します。(使用するキーについては、コンピュー

ターシステム製造元の取扱説明書をご参照ください。)

2) システムBIOSで、CD-ROM/DVD

が最初に起動されるように起動順位を変更します。

3) 設定を保存してBIOSを終了します。(BIOS

設定手順の詳細については、コンピューターシステム製造元

の取扱説明書をご参照ください。)

4) コンピューターを再起動します。再起動すると、

Acronis

TrueImageHD

ページが表示されます。

7

SSDNow

For Desktops

4. [

AcronisTrueImageHD

]画面で[AcronisTrueImageHD]

アイコンを選択します(

図3

)。

注記：次の画面が表示されるまでに数分かかることがあります。

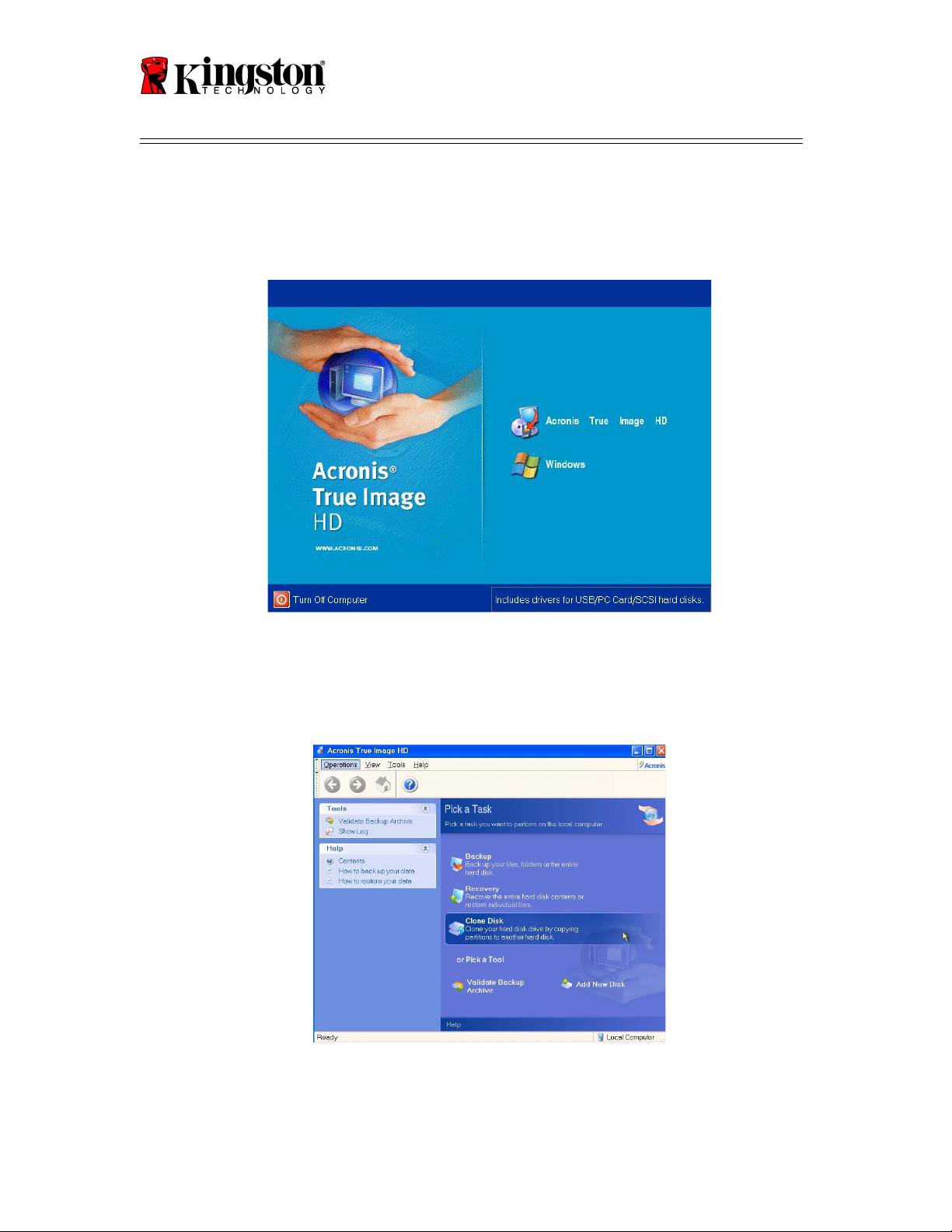

図3：AcronisTrueImageHD

5. [

PickaTask

](

タスク選択

)画面で[CloneDisk]

(ディスクをクローン)を選択します(

図4

)。

図4：[PickaTask](タスク選択)



8

SSDNow

For Desktops

6. [

WelcometotheDiskCloneWizard!

]

(

ディスクのクローニングウィザードへようこそ

)

画面が表示されます。このウィザードに従ってクローニングの手順を実行

します(

図5

)。[Next](次へ)をクリックして次に進みます。

図5：DiskCloneWizard(ディスククローニングウィザード)



注記："Thisprogramisdesignedtoworkwithtwoormore

drives"

(このプログラムは複数のドライブを対象として稼働するように設計さ

れています)というエラーメッセージが表示される場合は、HDDと

SSD

の両方の接続がすべて正しく行われていることを確認する必要があり

ます。SATA

のデータケーブルと電源ケーブルが両方のドライブとマザーボードに

しっかりと接続されているかどうかを確認してください。接続がすべ

て正しく行われている場合には、ご使用のシステムのBIOSで予備の

SATAポートがオン/有効に設定されていない可能性があります。

そのような場合には、以下の手順で操作を行います。

1) コンピューターを再起動します。システム起動中に、特定の

キー(ESC、F1、F12、DELETEなど)

を繰り返し押してシステムセットアッププログラム(BIOS)

を起動します。

(使用するキーについては、コンピューターシステム製造元の

取扱説明書をご参照ください。)

9

SSDNow

For Desktops

2) システムBIOSで、[Drives](ドライブ)または[Hard

Drives](ハードドライブ)

という項目を見つけます。キーボードの矢印キーを使用して

このフィールドを選択し、Enter

キーを押します。ここで、予備のSATA

ポートを選択し、設定値を[On]または[Enabled](有効)

に切り替えてオン/有効にします。最善策として、この手順で

すべてのSATA

ポートをオン/有効にすることをお勧めします。それによって

ご使用のコンピューターシステムに問題が生じることはあり

ません。

3) ESCキーを押してBIOS

を終了し、表示される指示に従って変更内容を保存します。

4) コンピューターを再起動し、クローニングソフトウェアのCD

を起動して、クローニングの手順をやり直します。

7. クローニングモードの選択肢から[

Automatic

](

自動

)を選択します

(

図6

)。[Manual](手動)モードは選択しないでください。([Manual]

(手動)モードは熟練ユーザー向けです。)[Next](次へ)

をクリックします。

図6：クローニングモードの選択肢

8. [

HardDiskDrivesStructure

](

ハードディスクドライブ構造

)

画面が表示されます(

図7

)。[Next](次へ)をクリックします。

注記：最初のパーティションサイズは、新しいドライブのサイズに従

って決定されます。新しいドライブのサイズが元のドライブよりも小

さいと、各パーティションもそれに従って縮小されます。新しいドラ

10

SSDNow

For Desktops

イブのサイズが元のドライブよりも大きいと、各パーティションもそ

れに従って拡大されます。

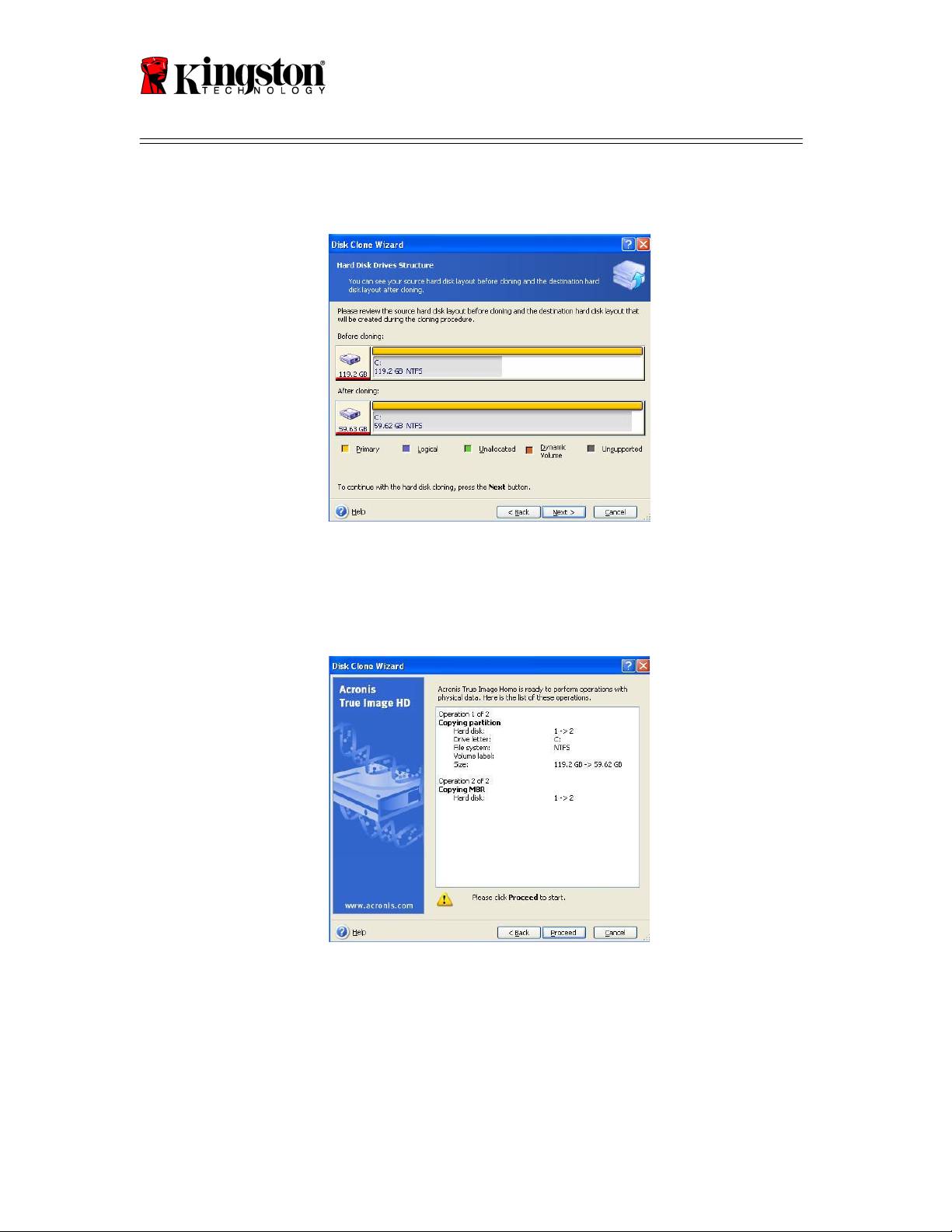

図7：ハードディスクドライブの構造

9. AcronisTrueImageHDでこれから実行される処理の内容を確認します

(

図8

)。[Proceed](続行)

をクリックしてクローニングを開始します。

図8：AcronisTrueImageHDで実行される処理

10.処理の進行状況を示すバーに、データコピーを実行中であることが表示さ

れます。クローニング処理が完了すると、[

DiskCloningwas

successful

](

ディスクのクローニングが正常に完了しました

)

ウィンドウが表示されます。このウィンドウで[OK]

をクリックします。

11

SSDNow

For Desktops

11. AcronisTrueImageHDソフトウェアのCD

を取り出し、プログラムを終了します

“HardDriveBootPriority”

(ハードドライブの起動優先順位)の設定

これで、ご使用のコンピューターシステムにはブータブルドライブが2

つ設定されている状態になります。新しいSSD

ドライブからシステムを起動するには、システムBIOSを起動し、この新しい

SSDドライブが最初に起動するように"HardDriveBootPriority"

(ハードドライブの起動優先順位)

を設定する必要があります。この操作は以下の手順で行います。

1. コンピューターを再起動します。システム起動中に、特定のキー

(ESC、F1、F12、DELETEなど)

を繰り返し押してシステムセットアッププログラム(BIOS)

を起動します。

(使用するキーについては、コンピューターシステム製造元の取扱説明書

をご参照ください。)

2. システムBIOSで、"SSDxxxx"

と表示されているディスクが最初になるように[HardDriveBoot

Priority](ハードドライブの起動優先順位)を変更します。

3. ESCキーを押してBIOS

を終了し、表示される指示に従って変更内容を保存します。

4. コンピューターを再起動します。コンピューターの再起動時に、新しい

SSDドライブが最初に起動されます。

注記：システムに内蔵されていたHDD

は、データ保管用のセカンダリーデータディスクとして使用できるよ

うになり、[マイコンピュータ](Vistaの場合は[コンピュータ])

にも表示されます。

12

SSDNow

For Desktops

คู่มือการติดตั้ง

การซื้อ SSD

Now

พร้อมชุดอุปกรณ์เสริม

จะช่วยให้คุณเพลิดเพลินกับประโยชน์ที่ได้จากระบบ ที่มีประสิทธิภาพในการทำงาน

และความน่าเชื่อถือเพิ่มขึ้น โดยจะมีฮาร์ดแวร์และซอฟต์แวร์ที่จำเป็นทั้ง หมดให้มาพร้อม

เพื่อเปลี่ยนไดร์ฟโซลิดสเตท SSDNow (SSD)

®

*

แทนฮาร์ดไดร์ฟภายในของเครื่องเดสก์ท็อปพีซี ซอฟต์แวร์ Acronis

True Image HD

ซึ่งเป็นโปรแกรมสร้างภาพที่คัดลอ กเนื้อหาของฮาร์ดดิสก์ในคอมพิวเตอร์

แล้วโหลดเนื้อหาเหล่านั้นไปยังไดร์ฟของอีกระบบหนึ่ง จะนำคุณสู่กระบวนการโคลนนิ่ง

ซอฟต์แวร์นี้ช่วยให้คุณย้ายระบบปฏิบัติการ และข้อมูลส่วนตัว

จากฮาร์ดไดร์ฟของระบบในปัจจุบันไปยัง SSD ตัวใหม่ เมื่อกระบวนการโคลนนิ่งของ

®

Acronis

True Image HD เสร็จสิ้น และข้อมูลถูกถ่ายโอนไปยัง SSD ของคุณได้สำเร็จ

จึงสามารถใช้ฮาร์ดไดร์ฟของคุณเป็นไ ดร์ฟตัวที่สอง สำหรับจัดเก็บข้อมูลได้

*

ซอฟต์แวร์ที่ให้มาในชุดอุปกรณ์นี้ ไม่รองรับการสร ้างภาพ/การโคลนนิ่ง RAID หรือ Spanned disk arrays

มีเครื่องมือและคุณสมบ ัติที่มาพร้อมซอฟต์แวร์ Acronis ที่ไม่สามารถใช้กับผลิตภัณฑ์ชุดนี้

คู่มือฉบับนี้มีแต่คำแนะนำสำหรับคุณสมบัติการโคลนนิ่งเท่ านั้น โปรดดูคำแนะนำในการใช้คุณสมบั ติอื่นๆ

ของซอฟต์แวร์ในเมนู “วิธีใช้” ของ Acronis ที่อยู่ในการ ประยุกต์ใช้งานซอฟต์แวร์

Document No. 4808065-001.A02 SSDNow Desktop Installation Guide

07-16-2009

SSDNow

For Desktops

สารบัญ

อุปกรณ์ที่ให้มา: ................................................................................................................ 3

เครื่องมือที่จำเป็น: ............................................................................................................ 3

ความต้องการของระบบ ...................................................................................................... 4

ข้อควรระวังก่อนใช้งาน........................................................................................................... 5

การติดตั้งฮาร์ดแวร............................................................................................................5

®

ติดตั้งและใช้งาน Acronis

True Image HD ....................................................................... 6

ตั้ง “ลำดับการบูทฮาร์ดไดร์ฟ” .......................................................................................... 11

2

SSDNow

For Desktops

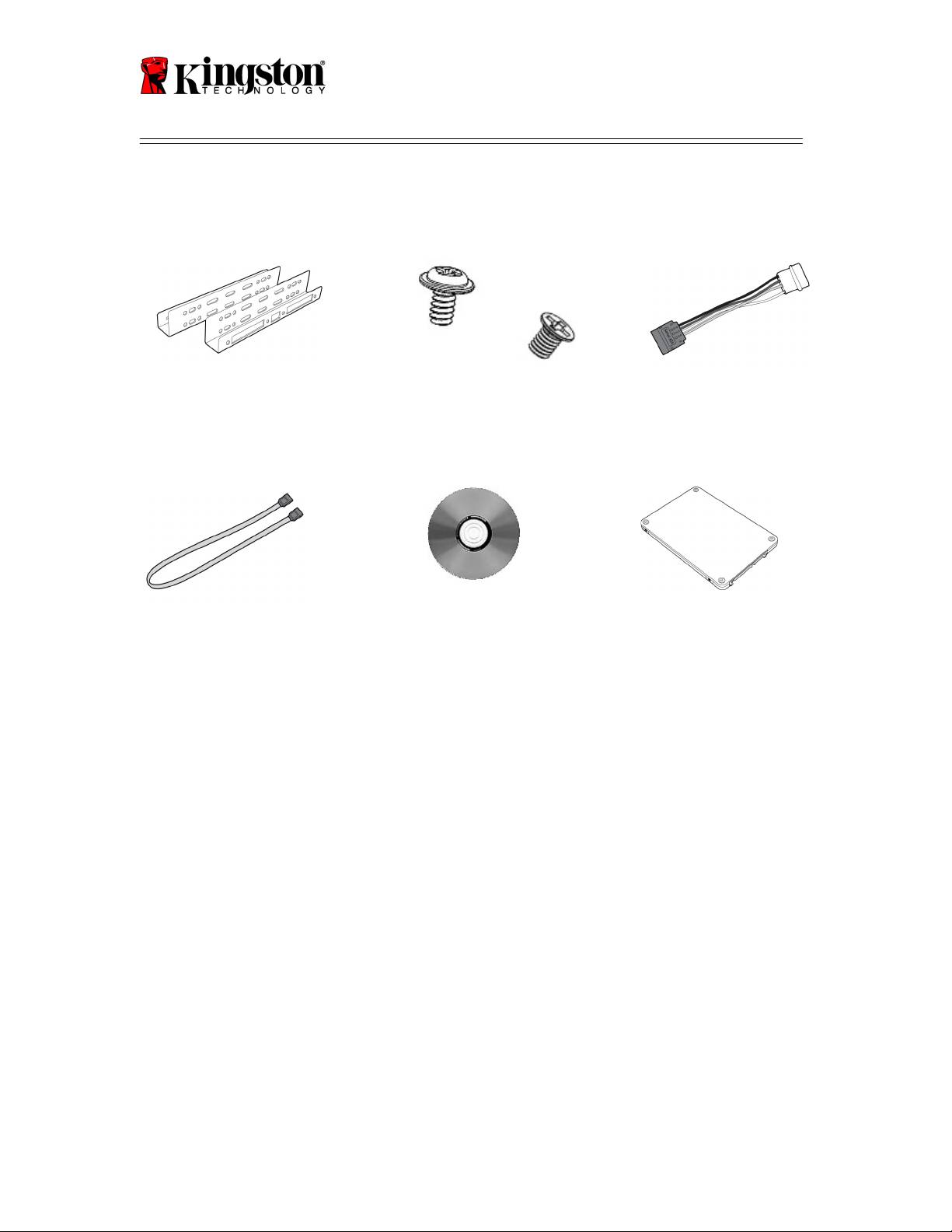

อุปกรณ์ที่ให้มา:

3

สกรูหัวกว้างขนาด

6/32” จำนวน 4 ตัว

เครื่องมือที่จำเป็น:

● ไขค วงหัวฟิลลิปส์

● คู่มือระบบคอมพิวเตอร์ (อุปกรณ์เสริม)
