POJEMNOŚCIOWY OGRZEWACZ WODY

PL

ELEKTRISCHER WARMWASSERSPEICHER

DE

CHAUFFE-EAU ÉLECTRIQUE

FR

STORAGE WATER HEATER

GB

НАКОПИТЕЛЬНЫЙ ВОДОНАГРЕВАТЕЛЬ

RU

OSV

Zużyty produkt nie może być traktowany jako odpad komunalny. Zdemontowane, urządzenie należy dostarczyć do

punktu zbiórki sprzętu elektrycznego i elektronicznego w celu recyklingu. Odpowiednie zadysponowanie zużytego

produktu zapobiega potencjalnym negatywnym wpływom na środowisko jakie mogłyby wystąpić w przypadku

niewłaściwego zagospodarowania odpadów.

W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować

się z lokalną jednostką samorządu terytorialnego, ze służbami zagospodarowania odpadów lub ze sklepem w

którym zakupiony został ten produkt.

Das Produkt darf nicht als Restmüll behandelt werden. Alle Altgeräte müssen einer getrennten Sammlung zugeführt

und bei örtlichen Sammelstellen entsorgt werden. Sachgemäße Entsorgung verhindert die negative Einwirkung

auf unsere Umwelt. Für weitere Informationen über Recycling von diesem Produkt, wenden Sie sich bitte an den

örtlichen Behörden oder an Ihren Baumarkt.

Ce produit ne doit pas être traité comme un déchet ordinaire. L’appareil démonté doit être ramené à un point

de recyclage approprié pour les déchets électriques et électronique. Le recyclage des produits n’a pas d’impact

négatif sur l’environnement, qui pourrait se produire dans le cas d’une mauvaise élimination des déchets. Pour

obtenir de plus amples informations sur le recyclage du produit, contacter l’agence régionale de l’ADEME, votre

mairie, ou le magasin où le produit a été acheté.

Used product can’t be treated as general communal waste. Disassembled appliance has to be delivered to the

collection point of electrical and electronic equipment for recycling. Appropriate utilisation of used product prevents

potential negative environmental inuences that may occur as a result of inappropriate handling of waste.

In

order to get more detailed information about recycling this product you should contact the local government unit,

waste management service or the shop where this product has been purchased.

Прибор нельзя выбросить как обыкновенный мусор, его следует сдать в соответственный пункт приема электрон-

ных и электрических приборов для последующей утилизации. Соответственный способ утилизации ликвидирует

возможное негативное влияние на окружающую среду.

Для получения более подробной информации от-

носительно утилизации этого изделия следует обратится в соответственную региональную службу по

утилизации или в магазин, в котором было приобретено изделие.

Warunki bezpiecznej

PL

i niezawodnej pracy

1. Zapoznanie się z treścią niniejszej instrukcji obsługi umożliwi prawidłową instala-

cję i eksploatację urzą dze nia, za pew nia jąc jego długotrwałą i niezawodną pracę.

2. Zamontowanie i uru cho mie nie ogrzewacza oraz wy ko na nie instalacji to wa rzy-

szących na le ży powierzyć spe cja li stycz ne mu za kła do wi usłu go we mu.

3. Ogrzewacz można użytkować tylko wówczas, gdy został on prawidłowo zainsta-

lowany i znajduje się w nienagannym stanie technicznym.

4. Nie wolno włączać ogrzewacza do sieci elektrycznej, jeśli zbiornik nie jest

całkowicie wypełniony wodą.

5. Przed pierwszym uruchomieniem oraz po każdym opróżnieniu zbiornika, ogrze-

wacz powinien zostać odpowietrzony wg punktu „Uruchomienie”.

6. Zbiornik jest wyposażony w anodę magnezową, która tworzy dodatkowe aktywne

zabezpieczenie antykorozyjne. Anoda jest częścią eksploatacyjną i ulega zużyciu.

Stan zużycia anody należy sprawdzać raz na 12 miesięcy, natomiast co

18 miesięcy należy ją obowiązkowo wymienić.

7. Nie otwierać plastikowej pokrywy ogrzewacza przy włączonym zasilaniu elek-

trycznym.

8. Nie wolno korzystać z ogrzewacza, jeżeli istnieje przypuszczenie, że zawór

bezpieczeństwa jest uszkodzony.

9.

Jeżeli nieodłączalny przewód zasilający ulegnie uszkodzeniu, w celu uniknię-

cia zagrożenia powinien być wymieniony u wytwórcy lub w specjalistycznym

zakładzie naprawczym albo przez wykwalikowaną osobę.

10. Podłączyć ogrzewacz wyłącznie do gniazda elektrycznego z bolcem ochronnym.

11. Nie należy stosować przed łu ża czy do połą cze nia ogrzewacza z gniazdem sie-

ciowym.

o

12. Należy zwrócić uwagę na fakt, że woda o temp. powyżej 40

C wywołuje uczucie

gorąca, szczególnie u dzieci i może wywoływać wrażenie oparzenia.

13. Należy pamiętać o tym, że podczas użytkowania ogrzewacza armatura (bateria

i rurki) nagrzewa się.

14. W trakcie montażu ogrzewacza należy wyposażyć go w zawór bezpieczeństwa, który

znajduje się w komplecie.

15. W przypadku gdy ciśnienie w sieci jest większe niż 0,6MPa należy zastosować

reduktor ciśnienia, umieszczony pomiędzy doprowadzeniem zimnej wody

a zaworem bezpieczeństwa.

Niniejsze urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonej

zdolności zycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości

urządzenia, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania urządzenia,

przekazanej przez osoby odpowiadające za ich bezpieczeństwo. Należy zwracać uwagę na dzieci, aby

nie bawiły się urządzeniem.

PL;DE;FR;GB;RU-017B_f.449

3

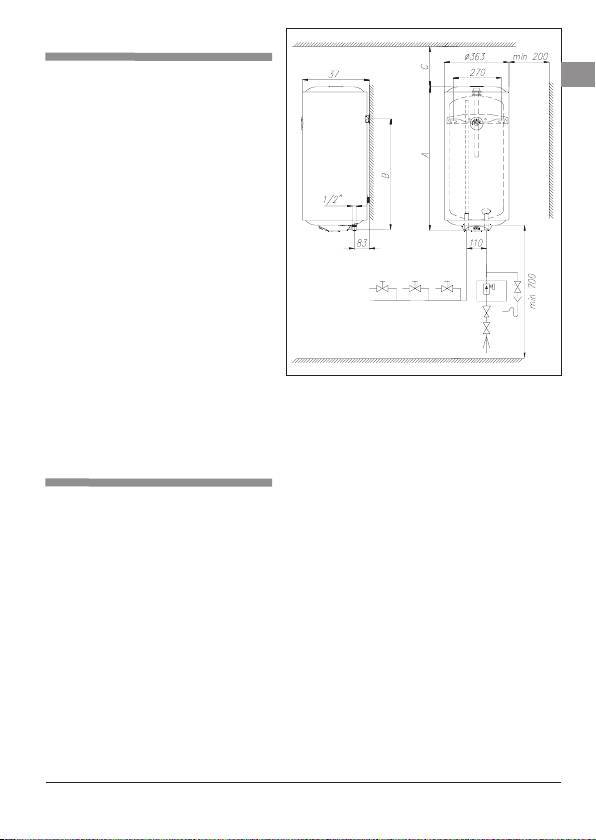

Instalacja ogrzewacza

5

•

Ogrzewacz montuje się w pozycji

pionowej.

• Zachowanie wymiaru C nad

ogrzewaczem umożliwi konser-

wację i wymianę anody magne-

zowej bez demontażu zbiornika.

•

Po zawieszeniu urządzenie nale-

ży podłączyć do sieci wodociągo-

wej. Następnie po całkowitym na-

pełnieniu wodą i odpowietrzeniu

(punkt „Uruchomienie”) podłączyć

do sieci elektrycznej. Podłączenie

ściśle według wytycznych jest wa-

runkiem zachowania gwarancji.

•

Urządzenie musi być zamonto-

wane w takim miejscu i w taki

sposób, aby wyciek awaryjny ze

zbiornika lub przyłączy nie spo-

wodował zalania pomieszczenia.

Podłączenie do instalacji

wodociągowej

Ogrzewacz jest urządzeniem ciśnieniowym, przystosowanym do podłączenia do

instalacji wodociągowej, o ciśnieniu nie przekraczającym 0,6MPa. Jeżeli ciśnienie

w instalacji przekracza 0,6MPa przed zaworem bezpieczeństwa należy zainstalo-

wać reduktor ciśnienia. Z zamontowanego zaworu bezpieczeństwa poprzez rurę

odprowadzającą może kapać woda, jest to normalny stan pracy urządzenia. Rura

ta musi pozostać otwarta, nie wolno zatykać jej wylotu. Zablokowanie wylotu może

być przyczyną awarii. Zawór bezpieczeństwa jak i rura odprowadzająca nie mogą

znajdować się w pomieszczeniu narażonym na zamarzanie.

Ogrzewacz podłączyć do instalacji wodociągowej następująco:

• Do króćca wlotowego wody zimnej przykręcić:

- trójnik,

- zawór bezpieczeństwa, zgodnie z kierunkiem przepływu,

- zawór spustowy zgodnie ze schematem.

Zawór spustowy umożliwia opróżnienie zbiornika ogrzewacza. Pomiędzy zbiornikiem

a zaworem bezpieczeństwa nie może znajdować się żaden zawór odcinający.

4

Podłączenie do instalacji

PL

elektrycznej

Ogrzewacz jest przystosowany do zasilania napięciem przemiennym 230V~. Prze-

wód przy łą cze nio wy z wtyczką należy przyłączyć do gniazda z bolcem ochronnym.

Instalacja elektryczna powinna spełniać wymagania normy PN-IEC-60364.

Przed podłączeniem ogrzewacza do sieci elektrycznej należy bezwzględnie

całkowicie napełnić go wodą.

Uruchomienie

Przed uruchomieniem ogrzewacza należy optycznie sprawdzić podłączenia urządze-

nia i prawidłowość montażu zgodnie ze schematami, następnie:

• Otworzyć zawór na doprowadzeniu wody zimnej.

• Otworzyć zawór ciepłej wody w jednym z punktów poboru ciepłej wody w insta-

lacji (wypływ pełnego strumienia wody bez pęcherzyków powietrza świadczy

o całkowitym napełnieniu zbiornika ogrzewacza wodą).

• Zakręcić zawór ciepłej wody.

• sprawdzić szczelność połączeń na przyłączach,

• Sprawdzić działanie zaworu bezpieczeństwa:

- obrócić dźwigienkę lub pokrętło zaworu tak, aby nastąpił wypływ wody

z otworu odpływowego, jeżeli nie nastąpi wypływ wody, zawór jest niesprawny

i nie wolno eksploatować ogrzewacza,

• Podłączyć podgrzewacz do instalacji elektrycznej.

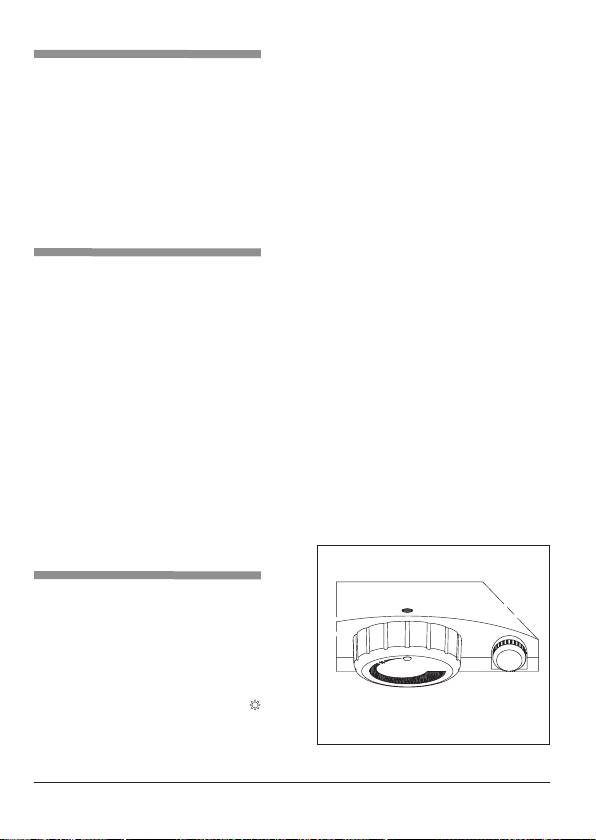

Regulacja

Temperaturę wody reguluje się pokrętłem

znajdującym się na dolnej pokrywie ogrze-

wacza.

Pokrętło ustawione w lewym skrajnym położeniu

(w pozycji jak na rysunku) oznacza, że ogrze-

wacz jest wyłączony. Temperaturę wody usta-

o

wiamy od pozycji „ ” (~7

C) płynnie do war-

o

tości maksymalnej (~77

C). Świecąca lamp ka

„grzanie" ozna cza pod grze wa nie wody.

PL;DE;FR;GB;RU-017B_f.449

5

Zalecenia

Ogrzewacz jest bezpieczny i niezawodny w eksploatacji pod warunkiem przestrze-

gania poniższych zasad:

• Co 14 dni należy sprawdzić działanie zaworu bezpieczeństwa (patrz punkt

"Uruchomienie").

• Kapanie wody z rury odprowadzającej zaworu bezpieczeństwa jest zjawiskiem

normalnym i nie należy temu zapobiegać, ponieważ zablokowanie zaworu może

być przyczyną awarii.

• Czyścić okresowo zbiornik z nagromadzonych osadów. Częstotliwość czyszcze-

nia zbiornika zależy od twardości wody występującej na danym terenie.

• Raz w roku należy sprawdzić anodę magnezową. Aby sprawdzić lub wymienić

anodę magnezową należy wyjąć zaślepkę z pokrywy górnej ogrzewacza oraz

styropianowy korek umieszczony pod zaślepką. Następnie należy zamknąć

zawór na doprowadzeniu wody zimnej i otworzyć zawór ciepłej wody w jednym

z punktów poboru wody. Przy użyciu klucza 27 mm wykręcić anodę.

• Co 18 miesięcy bezwzględnie wymieniać anodę magnezową, przy zamówieniu

należy podać typ ogrzewacza, pojemność oraz numer urządzenia.

• W celach higienicznych należy okresowo podgrzewać wodę do maksymalnej

temperatury.

• Wszelkie nieprawidłowości w pracy urządzenia należy zgłaszać do zakładu

serwisowego.

• Jeśli w pomieszczeniu, w którym znajduje się ogrzewacz, temperatura otoczenia

o

spada poniżej 0

C, a ogrzewacz nie jest używany - jest wyłączony z sieci elek-

trycznej, należy opróżnić zbiornik ogrzewacza.

Wyżej wymienione czynności należy wykonać we własnym zakresie, nie podlegają

obsłudze gwarancyjnej.

6

Nieprawidłowa praca

PL

ogrzewacza

Sposób usunięcia

Lp. Usterka Przyczyna

usterki

Ogrzewacz nie ogrzewa

Usterka instalacji elektrycznej

Sprawdzić bezpieczniki.

wody.

zasilającej ogrzewacz.

Wymienić termostat (serwis).

1.

Lampka sygnalizacyjna

Uszkodzony termostat.

Wymienić wyłącznik lub wci-

nie świeci.

Uszkodzony lub wyzwolony

snąć przycisk wyłącznika ter-

wyłącznik termiczny

micznego (serwis)

Ogrzewacz nie ogrzewa

wody.

Uszkodzony element

Wymienić uszkodzony

2.

Lampka sygnalizacyjna

grzejny.

element (serwis).

świeci

Ogrzewacz ogrzewa wodę.

Uszkodzona lampka sygna-

3.

Lampka sygnalizacyjna

Wymienić lampkę (serwis).

lizacyjna.

nie świeci.

Dane techniczne

Elektryczny ogrzewacz wody OSV-20 OSV-30 OSV-40 OSV-50 OSV-60 OSV-80

Pojemność znamionowa l

20 30 40 50 60 80

Ciśnienie znamionowe MPa 0,6

Zakres regulacji temperatury °C

7 - 77

Moc znamionowa W 2000

Napięcie znamionowe

220 - 240V~

Czas nagrzewania 20°-60°C h 0,45 0,67 0,89 1,14 1,43 1,86

A

427 519 689 809 927 1167

Wymiary

B 246 321 491 611 731 971

mm

C 200 400

Anoda magnezowa mm 208 400

Waga ogrzewacza bez wody

kg

13 15 20 22 25 30

PL;DE;FR;GB;RU-017B_f.449

7

Bedingungen einer sicheren

und zuverlässigen Nutzung

1. Die Bedienungsanleitung ermöglicht eine richtige Installation und Nutzung, bzw.

sichert die dauerhafte und sichere Arbeit des Geräts.

2. Die Montage und Inbetriebnahme des Warmwasserspeichers, als auch alle

Installationstätigkeiten sollten durch einen Fachbetrieb durchgeführt werden.

3. Das Gerät darf nur benutzt werden, wenn es fachmännisch installiert wurde und

sich in einem einwandfreien technischen Zustand befindet.

4. Es ist verboten den Warmwasserspeicher an das Stromnetz anzuschließen,

wenn das Gerät nicht voll mit Wasser aufgefüllt ist.

5. Vor der ersten Inbetriebnahme und nach jeder Behälterentleerung (z.B. wegen

Ausfall oder Abstellung der Wasserversorgung) muss der Warmwasserspeicher

entlüftet werden (siehe Punkt Entlüftung).

6. Der Warmwasserspeicher ist mit einer Magnesiumanode ausgestattet, die

zusätzlichen Schutz gegen Korrosion bietet. Die Anode ist ein Bestandteil des

Speichers und ist einer Abnutzung ausgesetzt. Einmal im Jahr sollte man den

Zustand der Anode überprüfen. Alle 18 Monate sollte sie ausgetauscht werden.

7. Ist das Gerät an die Elektroinstallation angeschlossen, darf das Plastikgehäuse

nicht geöffnet werden.

8. Man sollte den Warmwasserspeicher nicht in Betrieb nehmen falls ein Verdacht

besteht, dass das Sicherheitsventil beschädigt ist.

9. Falls das vom Gerät untrennbare Verbindungskabel einen Defekt aufweist, sollte

dieses unverzüglich beim Hersteller oder durch einen Fachbetrieb ausgetauscht

werden.

10. Der Warmwasserspeicher darf an das Stromnetz wo der Erdungsstift vorhanden

ist, angeschlossen werden.

11. Das Verwenden eines Verlängerungskabels für die Verbindung des Warmwas-

serspeichers mit der Netzsteckdose ist unzulässig.

12. Wassertemperatur über 40°C kann ein Gefühl von Verbrennung besonders bei

Kindern hervorrufen.

13. Bitte beachten Sie auch, dass die Armatur (inklusive Batterien und Rohre) wäh-

rend des Betriebs einen höheren Temperaturgrad erreichen.

14. Bei der Montage des Warmwasserspeichers ist das Sicherheitsventil einzubauen,

dass mitgeliefert wird.

15. Bei der Montage des Warmwasserspeichers, sollte man falls die Druckanzeige

in der Wasseranlage den Wert von 0,6MPa überschreitet einen Druckminderer

zwischen dem Wasseranschluss und dem Sicherheitsventil einbauen lassen.

Das Gerät ist nicht für Personen (inklusive Kinder) mit Wahrnehmungsstörungen, beschränkter kör-

perlicher, geistiger oder psychischer Behinderung und für Personen mit Mangel an Fachkenntnissen

bestimmt, sofern die Nutzung nicht unter Aufsicht, der für die Sicherheit verantwortlichen Personen bzw.

gemäß der Bedienungsanleitung erfolgt. Kinder sollten mit dem Gerät nicht als Spielzeug umgehen.

8

Montage

5

•

Das Gerät wird in senkrechter

DE

Position montiert.

•

Das Einhalten des Abstands C

über dem Warmwasserspeicher

ermöglicht die Wartung und den

Austausch der Magnesiumanode

ohne den Behälter zu demontieren.

•

Nach Anbringen des Geräts sollte

man es an das Wasserversor-

gungsnetz anschließen. Nach

vollständiger Wasserauffüllung

und Entlüftung (siehe Punkt Inbe-

triebnahme) ist das Gerät an das

Stromnetz anzuschließen. Der

Anschluss nach diesen Richtlinien

ist eine Voraussetzung für den

Garantieanspruch.

•

Das Gerät muss auf solche Weise

und in einem Raum montiert wer-

den um einen eventuellen Wasser-

austritt aus dem Behälter und den

Wasseranschlüssen zu vermeiden.

Anschluss an eine

Wasserleitung

Der Warmwasserspeicher ist ein druckfestes Gerät, dass an eine Wasserleitung

angeschlossen werden kann, die einen Druckwert von 0,6MPa nicht überschreitet.

Falls der Wasserdruck über diesen Wert steigt, muss vor dem Sicherheitsventil ein

Druckminderer installiert werden. Aus dem Rohr des Sicherheitsventils, kann das

Wasser durch das Auslaufröhrchen austreten. Dieses Rohr muss offen bleiben und

darf nicht verschlossen werden, da dies andernfalls zu Schäden am Gerät führen

kann. Sowohl das Rohr als auch das Sicherheitsventil dürfen nicht in frostgefährdeten

Räumen verbleiben. Der Warmwasserspeicher ist an die Wasserleitung folgender-

maßen anzuschließen:

• An den Kaltwassereinlaufstutzen anschließen:

- Zwischenstück T,

- Sicherheitsventil gemäß Durchussrichtung einbauen,

- Ablassventil nach Schema.

Das Ablassventil ermöglicht die Entleerung des Warmwasserbehälters am Speicher.

Zwischen dem Behälter und dem Sicherheitsventil darf sich kein Absperrventil

benden.

PL;DE;FR;GB;RU-017B_f.449

9

Recommandations

Le fonctionnement du chauffe-eau est sans danger et sans problème si vous suivez

les consignes de sécurité ci-dessous:

• Vérifiez le fonctionnement de la soupape de sécurité toutes les deux semaines

(voir „Démarrage initial”).

• L’écoulement de l’eau par le tuyau de la soupape de sécurité est un effet normal

du fonctionnement du chauffe-eau. L’obturation de ce tuyau peut causer une

panne du chauffe-eau.

• De temps en temps enlever les dépôts du ballon. La fréquence dépend de la

dureté de l’eau dans la région.

• Vérifier l’anode au magnésium une fois par an. Pour vérifier ou remplacer l’anode il

faut retirer le capuchon d’entrée sur le dessus du chauffe-eau et retirer le bouchon

en polystyrène. En suite fermer la vanne d’arrivée d’eau froide au chauffe eau

et ouvrir le robinet d’eau chaude d’un point de puisage. Dévisser l’anode avec

une clé 27 mm.

• Tous les 18 mois il faut absolument remplacer l’anode au magnésium. (pour la

commande, préciser: le type de chauffe-eau, la capacité et son numéro de série).

• Afin de suivre les lignes directrices en matière d’hygiène, l’eau devrait être

chauffée périodiquement jusqu’à la température maximale.

• Chaque anomalie de fonctionnement doit être vérifié par un professionnel.

• En cas de risque de gel dans la pièce où se trouve le chauffe-eau et que celui ci

n’est pas utilisé - débranché de l’alimentation, vous devez vidanger le chauffe-

eau.

Ces manoeuvres devront être effectuées par vos soins et ne rentrent pas dans le

cadre de la garantie.

16

Défaut de fonctionnement

Lp. Symptôme Raison Action

FR

Vérier les fusibles.

Défaut d’installation électrique

Remplacer le thermostat

alimentant l’appareil.

Pas d’eau chaude.

(SAV).

1.

Thermostat endommagé.

Indicateur n’est pas allume.

Remplacer l’interrupteur ou

Interrupteur thermique endom-

presser le bouton sur l’inter-

magé ou coupé.

rupteur thermique (SAV)

Pas d’eau chaude.

Remplacer le corps de

2.

Corps de chauffe endommagé.

Indicateur allumé.

chauffe endommagé (SAV)

Eau chaude OK.

Remplacer l’indicateur

3.

Indicateur endommagé.

Indicateur n’est pas allume.

endommagé (SAV)

Donnés Techniques

Chauffe-eau électrique OSV-20 OSV-30 OSV-40 OSV-50 OSV-60 OSV-80

Capacité nominale l

20 30 40 50 60 80

Pression nominale bar 6

Plage de réglage de la

°C

7 - 77

température

Puissance nominale W 2000

Alimentation

220 - 240V~

Temps de chauffage 20-60°C

h 0,45 0,67 0,89 1,14 1,43 1,86

A

427 519 689 809 927 1167

Dimension

B 246 321 491 611 731 971

mm

C 200 400

Anode en magnésium mm 208 400

Poids à vide

kg

13 15 20 22 25 30

PL;DE;FR;GB;RU-017B_f.449

17

Safety instructions

1. Read and strictly follow the installation and operating instructions to ensure a

long life and reliable heater operation.

2. Heater installation and all electrical and hydraulic work must be performed by a

qualied professional installer

3. The heater can only be used when in perfect technical condition and correctly

installed.

4. Do not connect the heater to the electric mains before the inner tank is

completely lled up with the water.

5. The heater should always be vented before initial start-up. Vent the heater each

time after the water has been emptied from the heater or pipes (e.g. when water

supply system has been repaired or maintained). See “Start up” section.

6. The tank is equipped with a magnesium anode - an additional protection against

corrosion. The anode is an operating part therefore it is exposed to wear.

The condition of the magnesium anode should be controlled every 12

months, however it is due to be replaced with a new one every 18 months.

7. Heater’s plastic cover must not be taken off while power is on.

8. Do not use the heater if you suspect that the safety valve may be faulty.

9. If the supply cord is damaged it must be replaced by the manufacturer or its

service agent or a qualied person.

10. The heater must be connected to a plug-in socket with the safety pin

11. Do not use an extension cord to connect heater to a socket.

12. Appropriate precaution must be taken using hot water. The temperature of water

0

over 40

C may cause hot feeling what can be dangerous for children.

13. Heater ttings (pipes and taps) may also cause hot feeling.

14. Heater must be equipped with the safety valve provided by manufacturer.

15. Heater must be equipped with pressure reducing valve if the water pressure in

the system exceeds 0,6MPa. The pressure reducing valve must be tted between

the cold water supply pipe and the safety valve.

This appliance is not intended for use by persons (including children) with reduced physical, sensory or

mental capabilities or lack of experience and knowledge, unless they have been given supervision or

instruction concerning use of the appliance by a person responsible for their safety.

Children should be supervised to ensure that they do not play with the appliance.

18

Installation/ Assembly

5

• The heater is to be mounted in

the vertical position.

•

The C distance over the heater

must be observed in order to per-

GB

form maintenance and to exchange

the magnesium anode without tak-

ing the heater off the wall.

• After the appliance has been fixed

on the wall, it has to be connected

to the water mains. After filling the

appliance entirely with water and

venting (see start-up section),

connect the heater to the electric

mains. Warranty is void if the

installation is not carried out in

accordance with the instructions.

• In order to situate the appliance in

a correct place, one should take

into account that an emergency

leak from the tank will not cause

flooding of the room.

Hydraulic connection

The heater is a pressure appliance and it is adjusted mains which pressure should

not exceed 0.6MPa. If the pressure is higher than 0.6MPa, a pressure reducing valve

is to be installed before the safety valve.

A small leak from the safety valve through the outlet pipe may occur. It is a normal

operating state of the appliance. The outlet of the pipe has to remain opened. Do not

clog it, as a clogged outlet may cause a break down of the heater.

The safety valve and the outlet pipe must not be exposed to frost.

Please follow the connection instructions below.

• To the inlet tting of cold water install:

- T – connection,

- safety valve, making sure that the direction of the water ow is accordant with

the arrow on the casing of the safety valve,

- drain valve according to the schematic diagram.

A draining valve allows for emptying the tank. There must never be a cut-off valve

between the safety valve and the tank.

PL;DE;FR;GB;RU-017B_f.449

19

Electrical connection

The appliance is adjusted to the alternating voltage of 230V~. A power lead with a

plug is to be connected to a plug-in socket with a safety pin only.

Electrical system should full IEC-60364 standards and extra local standards if

required.

It is essential to ll the appliance entirely with water before the connection to

the electric mains.

Start-up

Before the initial start-up please check visually the connections and also if the assembly

of the appliance has been carried out in accordance with the schematic diagrams

and continue as follows:

• Open the valve on cold water inlet.

• Turn on one of the hot water taps (water outflow without air bubbles indicates

that the water heater has been entirely filled with water).

• Turn off hot water taps.

• Check the connections for leaks.

• Check, if the safety valve works properly:

- turn the lever or the turning knob of the valve to open the water outow from

the outlet pipe. If there is no water outow, the valve is faulty and the water

heater cannot be operated.

• Connect the water heater to the electrical mains.

Control

You can set the required temperature using

the temperature adjusting knob on the plastic

casing of the water heater.

The heater is switched off if the adjusting knob

is in left position (anti-clockwise). Setting the

required hot water temperature can be done

by turning the adjusting knob from „ ”(~7°C)

position up to the maximum value (~77°C).

The indicator light „heating on” means that

the water is being heated.

20

Recommendations

The operation of the water heater is safe and faultless if you follow the safety

instructions below:

• Check the function of the safety valve every two weeks (see ‘Start-up” section).

• A small leak from the safety valve through the outlet pipe may occur, it is a

GB

normal operating state of the appliance. The outlet of the pipe has to remain

opened. Do not clog it, as a clogged outlet may cause a break down of the

water heater.

• Periodically remove the deposits from the tank. The frequency depends on the

water hardness in the region.

• Check the magnesium anode once a year. To do it properly, take off a plug from

the top cover of the heater and an EPS (polystyrene) cork that is situated under

the plug. Shut off the cold water valve and open the hot water tap then screw

out the anode by the use of 27 mm spanner.

• Every 18 months replace the magnesium anode. (provide the type, capacity

and the year of assembly when ordering).

• In order to follow hygiene guidelines the water should be periodically heated

up to the maximum temperature.

• Every operational anomaly has to be consulted with a professional.

• If in the room where the water heater is installed the temperature drops below

0°C and the water heater is switched off the tank of the appliance has to be

emptied.

All the above is not covered under the warranty service, the work must be performed

by the user.

PL;DE;FR;GB;RU-017B_f.449

21

Failures

Lp. Fault Cause Repair

Check the fuse

Water heater does not heat

Faulty power mains.

Replace the thermostat (service).

1.

the water.

Faulty thermostat.

Turn on or exchange the ther-

Indicator light is off .

A thermal cut-out problem.

mal cut-out (servis).

Water heater does not heat

Replace the faulty element

2.

the water.

Faulty heating element.

(service).

Indicator light is on.

Water heater heats the water.

3.

Faulty indicator light . Replace the light (service).

The indicator light is off.

Technical data

Electric water heater OSV-20 OSV-30 OSV-40 OSV-50 OSV-60 OSV-80

Capacity l 20 30 40 50 60 80

Rated pressure MPa 0,6

Temperature range °C 7 - 77

Rated power W 2000

Rated voltage 220 - 240V~

Heating time 20°-60°C h 0,45 0,67 0,89 1,14 1,43 1,86

A

427 519 689 809 927 1167

Dimensions

B 246 321 491 611 731 971

mm

C 200 400

Magnesium anode mm 208 400

Weight (without water) kg 13 15 20 22 25 30

22

Условия безопасной и

безперебойной работы

1. Ознакомление с настоящим руководством по эксплуатации позволит

правильно установить и использовать прибор, обеспечит его длительную

безаварийную работу.

2. Установку и пуск водонагревателя, а также монтаж всех сопутствующих

проводок должен осуществить квалифицированный персонал.

RU

3. Водонагреватель можно эксплуатировать только в случае, если он пра-

вильно установлен и находится в безупречном техническом состоянии.

4. Нельзя включать водонагреватель в розетку, если бак не заполнен полно-

стью водой.

5. Перед первоначальным пуском и после каждого случая полного выпуска

воды (например в связи с ремонтом водопроводной сети) из водонагрева-

теля следует удалить воздух согласно с пунктом „Пуск”.

6. В бойлере установлен магниевый анод, который обеспечивает дополнитель-

ную активную антикоррозионную защиту. Анод является эксплуатационным

материалом и подвергается изнашиванию. Состояние анода следует про-

верять каждые 12 месяцев, а после 18 месяцев его использования анод

необходимо обязательно заменить.

7. Нельзя снимать пласмассовый корпус водонагревателя если тот подключен

к электросети.

8. Нельзя использовать водонагреватель если есть подозрение, что клапан

безопасности неисправен.

9. Если шнур питания водонагревателя будет поврежден, то, во избежание

опасности, его замену следует осуществить у производителя или в спе-

циализированной мастерской специально обученным персоналом.

10. Подключать водонагреватель исключительно к электрической розетке с

проводом защитным штырем.

11. При подключении водонагревателя к электросети не следует использовать

удлинители.

12. Следует обратить внимание, что вода температурой выше 40°С восприни-

мается как горячая и может привести, особенно у детей, к ожогу.

13. Следует также помнить, что во время работы водонагревателя арматура

(смеситель, трубки) имеют также повышенную температуру.

14. Во время монтажа водонагревателья, необходимо установить в систему

предохранительный клапан (входит в комплект).

15. Если давление в водопроводе больше 0,6 МПа необходимо использовать

редуктор давления, который надо установить между предохранительным

клапаном и подачей холодной воды.

Лица с ограниченными физическими, психическими или умственными возможностями или не

имеющие навыков и знаний, касающихся этого прибора, не должны эксплуатировать это

устройство если не находятся под присмотром ответственных за их безопасность или не

прошли инструктаж на тему обслуживания этого прибора.

PL;DE;FR;GB;RU-017B_f.449

23

Установка водонагревателя

мин.

5

• Водонагреватель устанавливается

в вертикальном положении.

• Выдержка расстояния С над водо-

нагревателем позволит обеспе-

чить техническое обслуживание

и замену магнитного анода без

необходимости демонтирования

водонагревателя.

• После установки прибор следует

подключить к водопроводу. Затем

после заполнения водой и удаления

воздуха из бака (пункт „Пуск”) под-

ключить устройство к электросети.

Подключение водонагревателя

согласно этих указаний является

мин.

условием сохранения гарантии.

• Прибор должен быть установлен

в таком месте и таким образом,

чтобы аварийный вытек из водона-

гревателя или мест соединений не

привел к залитию помещения.

Подключение

водонагревателя к сети

водопровода

Водонагреватель является напорным прибором, приспособленным к подключе-

нию к сети водопровода при давлении не превышающим 0,6МПа. Если давление

в сети водопровода превышает 0,6МПа, перед клапанoм безопасности следует

установить редуктор давления. Из отводной трубки клапана безопасности может

капать вода, что является нормальным состоянием прибора. Эта трубка должна

быть в открытом состоянии, ее нельзя затыкать. Закрытый выход может быть при-

чиной аварии. Клапан безопасности должен находится в не замерзающей среде.

Водонагреватель следует подключить к водопроводу следующим образом:

• К патрубку входа холодной воды присоеденить:

- тройник,

- клапан безопасности (согласно стрелке на клапане),

- спускной кран (согласно схеме).

Спускной кран позволяет слить воду из водонагревателя. Между баком и кла-

паном безопасности не может быть установлен никакой отсечной кран.

24

Подключение

водонагревателя к

электросети

Водонагреватель приспособлен к питанию напряжением 230В~. Кабель питания

с вилкой следует подключить к розетке с защитным штырем.

Электрическая проводка должна быть проведена согласно обязывающим

нормам. Перед подключением к электросети водонагреватель обязательно

RU

следует наполнить водой.

Пуск

Перед пуском водонагревателя следует визуально проверить правильность

подключений и установки водонагревателя согласно схемам, затем:

• Oткрыть кран подачи холодной воды.

• Oткрыть кран горячей воды в одном из пунктов разбора воды (целостная

струя воды без пузырьков воздуха свидетельствует о полном заполнении

водонагревателя водой).

• Закрыть кран горячей воды.

• Проверить герметичность в местах соединений.

• Проверить работу клапана безопасности:

- повернуть рычаг или открутить крышечку вправо или влево таким образом,

чтобы произошел выпуск воды, если выпуск воды не произошел, значит

клапан неисправен и дальнейшая эксплуатация водонагревателя не до-

пускается.

• Подключить водонагреватель к электрости.

Регулировка

температуры

Регулировка требуемой температуры осу-

ществляется при помощи переключателя,

находящегося на нижней крышке. Пере-

ключатель, установленный в левом край-

нем положении (в положении указанном на

рисунке) обозначает, что водонагреватель

выключен. Установка температуры воды

осуществляется переключателем от поло-

o

жения „ ” (~70

C) плавно до максимальной

o

величины (~77

C). Горящая лампочка на-

грева сигнализирует нагрев воды.

PL;DE;FR;GB;RU-017B_f.449

25
