Estimado cliente:
Muchas gracias por comprar nuestra fuente ENERMAX . Le recomendamos que se lea bien este manual
para el usuario.
Queremos recordarle que los ordenadores actuales son muy vulnerables y necesitan condiciones
especiales para funcionar sin problemas. Para evitar dichos fallos y maximizar la duración del sistema, le
recomendamos que se asegure de:
Su ordenador no se encuentre al lado de la calefacción ni otro objeto que irradie calor
Su ordenador no se encuentre al lado de un objeto magnético
Su ordenador no se encuentre en un entorno húmedo, con polvo y vibraciones
Su ordenador no reciba radiación solar directa
Su ordenador sea refrigerado lo suficiente por parte de los ventiladores
Si utiliza un cable prolongador no lo puede utilizar con otros equipos de alto consumo de corriente,
como impresoras LASER para asegurarse de que no sobrepasa la corriente máxima del cable, o
conecte los equipos a otra toma de corriente.
Si utiliza un SAI (Sistemas de Alimentación Ininterrumpida) para su sistema, debe emplear uno con
capacidad de vatios-VA suficiente como:
Capacidad recomendada mínima del SAI:
modelo de la fuente
(se basa por eficiencia y PFC a carga respectiva)
EPM1500EGT 1700W / 2400VA
EPM1350EWT 1500W / 2100VA
EPM1200EWT 1400W / 2000VA
＊ Si quiere enchufar otros equipos como una impreasora o monitor, tiene que usar un modelo con
capacidad mayor.
＊ Por favor, no confunda capacidad de VA con vatios ni utilice un SAI insuficiente, ya que provocaría una
disminución de la duración SAI o problemas el encender el sistema en modalidad de batería.
NOMENCLATURA DE LAS PARTES
① Cable del corriente: Por favor, examine el
párrafo „CABLES Y ENCHUFES”.
# 1
② Ventilador.
# 1
③ Honeycomb air vent.
④ Interruptor I/O*: separado interruptor de la
# 2
fuente por En/Paro (I=En, O=Paro).
# 2
⑤ Toma de corriente
# 3
⑥ CordGuard
#1 Para asegurar la mejor refrigeración del sistema., no obstruye la ventilación de la fuente. Esta
fuente se ofrece una función especial “HeatGuard”.Cuando el sistema esta apagado o está en
modo ACPI S3/S4, el ventilador de la fuente va a desviar el calor hacia fuera durante 30-60
o
segundos para bajar la temperatura media del sistema en unos 3-5
C.
#2 Cuando construya el sistema ponga el interruptor en posición “Paro/O” y desenchufe la toma de
la corriente . Ahora puede mantener el sistema de forma segura.
#3 El cable de Alimentación puede ser desconectado accidentalmente de la fuente de alimentación
ocasionando apagados sin aviso y daños en el PC, Enermax dispone de la tecnología CordGuard
manteniendo el conector en su posición correcta y evitando accidentes fortuitos.
11
① Alojando dentro de la misma fuente el
② Apretando al mismo tiempo las dos solapas
propio conector y así se asegura que el
de CordGuard e insertandolos en los huecos
conector sae mantiene en la posición
donde se aloja el cable de alimentación.
correcta.
③ Conectar el cable a la fuente.
④ Se cierra CordGuard haciendo presión. Esto
permite tener siempre en la posición correcta
el dispositivo.
1. CordGuard es un sistema exclusivo de la marca ENERMAX, cualquier intento de instalación en
otro dispositivo distinto puede ocasionar problemas.
2. Cuando se hace mantenimiento del sistema con operaciones internas, el cable SIEMPRE debe
permanecer desconectado.
CABLES Y ENCHUFES
Todos los enchufes están diseñados para que sea imposible conectar cables en la dirección equivocada.
Poner un enchufe en un zócalo tiene que ser fácil. Si no puede poner fácilmente el cableado modular
original de ENERMAX en un zócalo, por favor, revise si está insertado en la dirección correcta. Nunca lo
intente utilizando fuerza ni cambie los pines del voltaje. Eso puede dañar la fuente e invalidar la garantía.
Ilustración gráfica de los zócalos modulares y la distribución c.c..
＊ Para tener los conectores 24pin MB y 8pin CPU, hay que conectar los conectores de 16pin y de 20pin en los
socket correspondientes.
＊ Este producto incluye una protección para sobrecarga para una línea múltipla de 12v. Si se deja que muchos
periféricos utilicen solo una línea de 12v, esto podría accionar la protección y provocar el apagamiento del
sistema.Para repartir la carga de corriente y asegurar la mejor estabilidad y seguridad aconsejamos reconectar
ciertos cables de alimentación de los periféricos a otras líneas de 12v.
12
TIPOS DE ENCHUFES
24P placas base
Soporta generaciones nuevas de ATX/EEB/CEB server/workstation.
8P CPU +12V
La configuración 8-Pin soporta multi-CPU server/workstation y algunos sistemas
single-socket extremas.
4P CPU +12V
La configuración 4-Pin soporta la mayoría de los sistemas single-socket.
6+2P (8P) PCI Express, en “modo combinado”
La configuración 8-pin soporta las nuevas tarjetas gráficas, que necesitan este
enchufe de 8-Pin PCI-E.
6+2P (8P) PCI Express, en “modo separado” / 6P PCI Express
La configuración 6-pin soporta la mayoría de las tarjetas gráficas, que necesitan
este enchufe de 6-Pin PCI-E.
# 1
SATA
Para ODD o HDD tipo SATA/SAS.
# 2
4P Molex
Para ODD tipo IDE/SCSI/SAS de ”vieja” generación con enchufe 4-P.
FDD
Para discos “Floppy” ó tarjetas de expansión..
#1 Unos discos duros de SATA soportan conectores SATA e 4-Pin Molex. Conecte Vd. solamente un enchufe!
Examine su manual para el disco duro para entrar más en detalle.
#2 Unas placas base soportan este enchufe para suministrar corriente addicional aparte del enchufe 24-Pin de
la placa base. Si tu ordenador está equipado con más de una VGA de gama alta, por favor, conecte este
conector al socket correspondiente en la placa base y consulte el manual de instrucciones de la placa base
para mayores detalles.
CABLES MODULARES (contenido)
Por favor utilice solamente cables modulares originales de ENERMAX. Otros cables podrían dañar
el sistema e invalidar la garantía.
EMC014-G: 2 x 6+2P (8P) PCI-E 2.0
Cable modular para una o dos tarjetas gráficas Performance PCI
Express, que necesitan enchufes de 6 o 8-Pin PCI-E.
EMC018-G: 8P & 4P +12V CPU/RAM power
Cable modular para carga alta server/workstation con más que 4
CPU y 16 GB RAM.
EMC019-G: 4 x SATA drives
Cable modular para ODD o HDD tipo SATA/SAS de la
generación más reciente.
EMC020-G : 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD
connector
Cable modular para ODD o HDD tipo IDE/SCSI/SAS mas
1x FDD (Floppy).
EMC021-G: 2 x SATA & 2 x 4P Molex
Cable modular para ODD o HDD tipo SATA/SAS/
IDE/SCSI/ de la generación más reciente.
13
EMC022 :24P MB & 8P CPU
Los cables adjuntos podrían diferenciarse por modelo y por región de ventas.
Ofrecemos más cables de forma opcional. Por favor revise nuestra página web para obtener más
información: www.enermax.com
Nota especial para integradores de sistemas: Si su sistema necesita cables especiales, cables modulares
o con un diseño, contacte a un representante de ENERMAX.

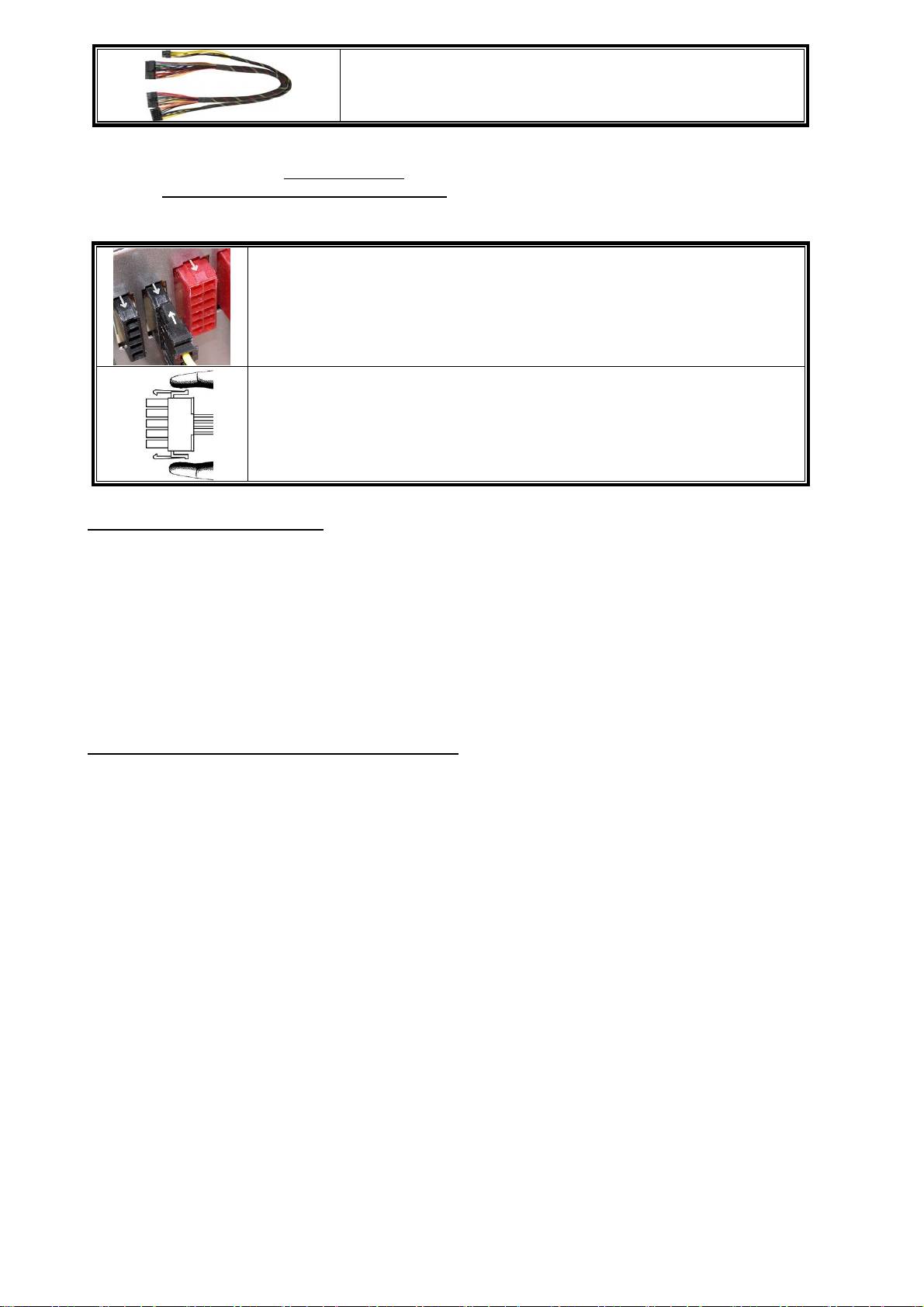

CONECTAR Y EXTRAER CABLES MODULARES
CONECTAR CABLES MODULARES CON LA FUENTE
5-Pin / 12-Pin enchufes de los cables modulares y los zócalos de la fuente
tienen marcas blancas de flecha.
1. Enchufes negros con zócalos negros y rojos con rojos.
2. Flecha con flecha.
3. Ahora puede conectarlo fácilmente.
RENOVAR CABLES MODULARES DE LA FUENTE
Todos los enchufes 5-Pin / 12-Pin de los cables modulares tienen ganchos para
guardar con los zócalos de la fuente. Para quitar un cable modular pulse hacia
las flechas y desconecte el enchufe cuidadosamente.
ENCENDIENDO EL SISTEMA
Antes de encenderlo por favor asegúrese de que:
1. El enchufe de la placa base está conectado correctamente.
2. El enchufe del CPU +12V AUX (si es necesario) esté conectado correctamente.
3. o un enchufe 4-Pin Molex (si es necesario) esté conectado correctamente.
4. Todos los otros enchufes necesarios están conectado correctamente.
5. El cable de la corriente (AC) está conectado correctamente con la fuente y el enchufe!
6. Cierre la caja del sistema!
7. Coloque el interruptor de la fuente en la posición “I”.
FUNCIÓNES DE PROTECCIÓN Y SEGURIDAD
La fuente ENERMAX tiene varias funciones de protección y seguridad. En caso de mal funcionamiento
se detendrá para proteger todo el sistema de daños. En la mayoría de casos eso será causado por un mal
funcionamiento de componentes o mala utilización. En cualquier situación siempre sigua las instrucciones
y desconéctela o apáguela:
1. El interruptor de la fuente por “O“ y el cable corriente (AC) del enchufe y de la fuente.
2. Todos los componentes, que no son absolutamente necesarios, como ODD. Examine su
temperatura por medio del tacto. Si está caliente, puede ser, que los ventiladores del sistema o de
la fuente estén dañados o su caja no tenga ventiladores suficientes o es en una mala posición.
(Lea nuestras recomendaciones en el comienzo del manual)
3. Espere. por unos minutos hasta que la fuente se haya enfriado.
4. Conecte de nuevo el cable corriente (AC) con enchufe y fuente.
5. Ponga el interruptor de la fuente en “I”.
6. Examine Si todos los ventiladores están trabajando.
7. Contacte. el fabricante del componente si piensa que está causando el problema.
(como tarjetas o ENERMAX)
Si tiene preguntas o si necesita ayuda, por favor contacte con su vendedor o acuda a una sucursal de
ENERMAX o al centro mundial de soporte de ENERMAX.
