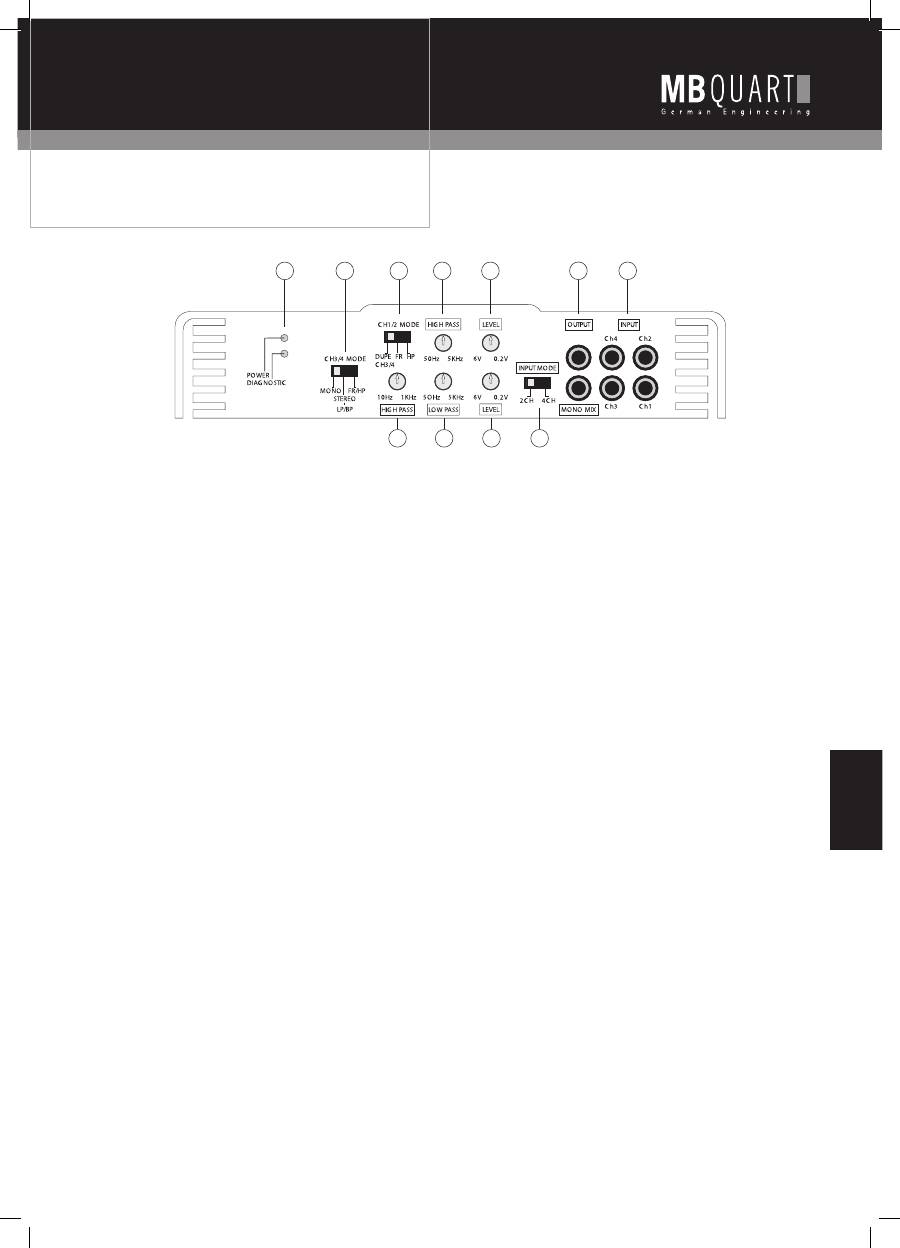

It al ia no Amplificatore a quattro canali RAB 450 DESCRIZIONE DELLE CARATTERISTICHE  DELL’AMPLIFICATORE

1

3

4

2

5

7

9

8

6

10

11

1. Spie LED

1. POWER: s’illumina se l’apparecchio è in tensione e viene acceso

mediante l’apposito comando.

2. DIAGNOSTICS: la spia LED di diagnosi s’illumina in condizioni

di guasto.

2. CH 1/2 MODE

 (canale 1 / 2 modo)

1. DUPE CH 3/4 porta il segnale musicale come impostato nella

sezione di regolazione dei canali 3/4 duplicato alla coppia

d’amplificatori 1/2. Pregasi di notare che in questo caso il livello

del segnale relativo ai canali 1 & 2 viene regolato esclusivamente

dai canali 3/4 per ottenere un’esatta duplicazione del segnale

musicale dei canali 3 & 4.

2. FR (FULL RANGE / Gamma completa) porta il segnale com-

pleto di frequenza dall’entrata dei canali 1 & 2 (CH1/2 INPUT)

all’amplificatore interno.

3. HP (HIGH PASS / Passo alti) porta la gamma di frequenza con

la frequenza impostata con il regolatore di passo alti (HIGH PASS)

all’amplificatore interno.

3. CH 1/2 HIGH PASS

 (Passo alti)

1. Filtro variabile passa alto da 50Hz a 5KHz.

2. Questa possibilità d’impostazione può essere evitata impostan-

do il selettore CH 1/2 MODE sulla posizione del selettore DUPE

3/4 oppure FR (Full Range/Gamma completa).

4. CH 1/2 LEVEL

 (Livello segnale)

1. Adatta la sensibilità d’entrata dei canali 1 & 2 all’uscita del

segnale della radio / del lettore CD.

2. Si prega d’osservare che se il selettore CH 1/2 MODE è impo-

stato su DUPE CH 3 / 4 il selettore di livello CH 1/2 LEVEL non

funziona.

5. CH 3/4 MODE

 (canale modo 3 / 4)

1. Selezionare la posizione MONO del selettore se si desidera

collegare a ponte i canali 3 & 4.

2. LP/BP (Low Pass/Bandpass, Passa basso/Passa banda) trasmet-

te agli amplificatori interni la gamma di frequenza mediante la

frequenza impostata con il regolatore di passo alti (HIGH PASS)

e sotto la frequenza impostata mediante il regolatore di passo

bassi (LOW PASS) . In questo modo il passo alti funge da filtro

subsonico.

3. FR/HP (Full Range/High Pass, Gamma completa/Passo alti) evita

l’impostazione del passo bassi e viene riprodotta la gamma di

frequenza al di sopra di quella impostata mediante il regolatore

di passo alti (HIGH PASS).

6. 3&4 HIGH PASS

 (Passo alti)

1. Questo filtro passa alto impostabile in modo variabile da 10Hz

fino a  1 KHz è permanentemente collegato alla coppia d’entrata

canale 3&4.

2. Dato che il passo alti si può impostare in basso fino a 10 Hz

lo si può anche considerare come una riproduzione della gamma

completa.

3. Essendo permanentemente collegato ai canali 3 & 4 il passo

alti può essere utilizzato sia come filtro subsonico se regolato tra

i 20 e i 40 Hz oppure all’interno di una riproduzione di frequen-

za solo di una determinata gamma di frequenza (passa banda)

insieme al filtro passa basso come frequenza di taglio bassa o

alta se il selettore del modo canale 3 / 4 (CH 3/4 MODE) si trova

in posizione centrale LP/BP.

7. LOW PASS

1. Filtro passa bassi regolabile in continuo nella gamma da 50 Hz

a 5 kHz.

2. Il percorso del segnale e il modo sono impostati dal selettore

della fonte CH3/4 MODE e dagli interruttori per la selezione della

configurazione del passa bassi LOW PASS .

8. CH 3/4 LEVEL

 (Livello segnale)

1. Adatta la sensibilità d’entrata dei canali 3 & 4 all’uscita del

segnale della radio / del lettore CD.

2. Pregasi di notare che nel caso in cui il selettore CH 1 / 2 MODE

sia impostato su DUPE CH 3 / 4 il selettore di livello CH 1 /2 LE-

VEL non funziona più e il livello del segnale dei canali 1 & 2 viene

impostato mediante il regolatore CH 3/4 LEVEL.

9. INPUT MODE

 (Modo d’entrata)

1. Nella posizione 2CH tutti e quattro i canali dell’amplificatore

ricevono il segnale che viene trasmesso attraverso i cavi cinch

indicati con CH 1 e CH 2.

2. Nella posizione 4CH tutti e quattro i canali dell’amplificatore

1 & 2 ricevono il segnale che viene trasmesso attraverso i cavi

cinch indicati con CH 1 e CH 2 e i canali dell’amplificatore 3 &

4 ricevono il segnale che viene trasmesso mediante i cavi cinch

indicati con CH 3 e CH 4.
