Konig Electronic Wireless microphone system 16 channel: РУССКИЙ
РУССКИЙ: Konig Electronic Wireless microphone system 16 channel
РУССКИЙ
Беспроводная микрофонная система с двумя микрофонами и информационным
дисплеем. Система оборудована специальным ограничителем/компрессором для
голоса, позволяющим убрать искажение сигнала. В одном помещении можно без
проблем использовать 8 систем, тогда как обычные системы с 1 каналом мешают работе
друг друга.

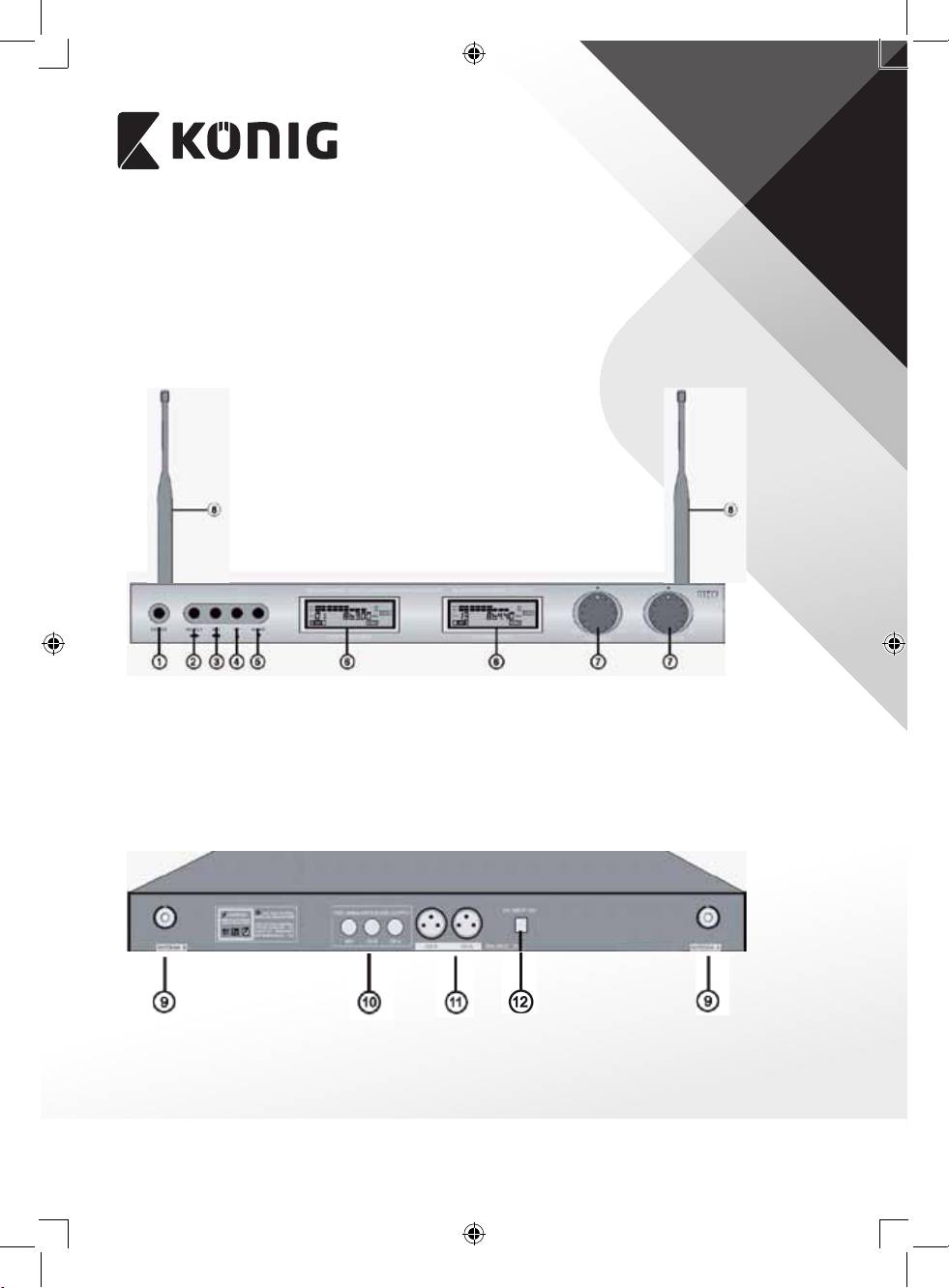

1. POWER: Кнопка вкл./выкл.
2. SELECT: переключение между приемниками А и В для работы с кнопками 3, 4 или 5
3. SET: кнопка установки функций, настройки или выбора заранее заданных каналов
4. UP: кнопка настройки или переключения заданных каналов вверх
5. DOWN: кнопка настройки или переключения заданных каналов вниз
6. ДИСПЛЕИ: отдельный дисплей для каждого из приемников А и В
7. РЕГУЛЯТОРЫ ГРОМКОСТИ: отдельный регулятор для каждого из приемников А и В
8. АНТЕННЫ: отдельная антенна для каждого из приемников А и В
9. РАЗЪЕМЫ ДЛЯ АНТЕНН: для подключения антенн А и В
10. НЕСИММЕТРИЧНЫЙ АУДИОВЫХОД: Разъемы 6,35 мм для общего сигнала (A+B) или
отдельных сигналов от приемников А и В
11. СИММЕТРИЧНЫЙ АУДИОВЫХОД: отдельные разъемы XLR для каналов А и В
77
РУССКИЙ
-
• RF: Показывает силу принимаемого сигнала от микрофона
• AF: Показывает уровень аудиосигнала микрофона
• CH01: Выбранный канал
• A ANT: Антенна, которая принимает сигнал от микрофона (A для приемника А
и В для приемника В)
• 864.40: Частота выбранного канала
• OPEN
Светится, если дисплей (приемник) активен, и его можно настраивать с
():
помощью кнопок 2–5
• AUTO (): Появляется, когда микрофон выключен. Данный значок также светится,
когда на отображаемой частоте нет подключения к микрофону
• MUTE
Сигнал от приемника не подается на пульт или усилитесь, так как
( .):
микрофон выключен, или нет приема
• TUNE
Нажмите кнопку SELECT (2), чтобы включить ручную настройку или
():
заранее заданные каналы. Вручную частоту канала можно настраивать с
точностью до 0,05 МГц. Диапазон частот — от 840,00 МГц до 868,00 МГц.
Данная функция позволяет использовать другие беспроводные
микрофоны, работающие в диапазоне частот от 840,00 МГц до 868,00
МГц. Обратите внимание: микрофоны, входящие в комплект поставки,
заранее настроены на диапазон частот 863,00 МГц — 865,00 МГц
78
РУССКИЙ
: Пользователь несет ответственность за соответствие использования
радиочастот требованиям местного законодательства и за создание помех другим
пользователям.

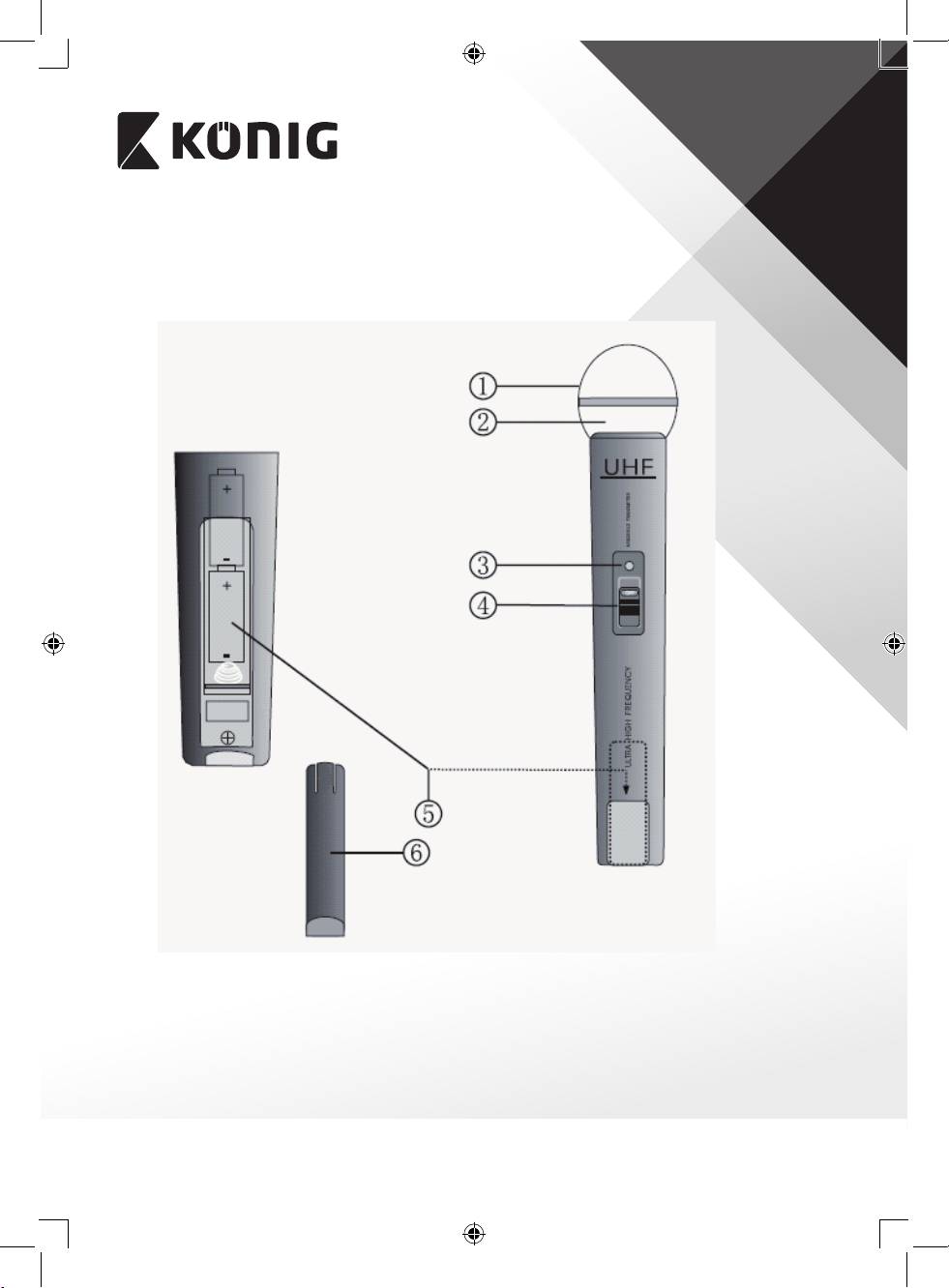

1. СЕТКА: Защищает внутреннюю часть микрофона
2. МЕМБРАНА МИКРОФОНА (внутри): Принимает звуковой сигнал
3. ИНДИКАТОР ПИТАНИЯ/БАТАРЕЕК: Мигает один раз, когда устройство включено и
горит постоянно, когда батарейки садятся
4. ПЕРЕКЛЮЧАТЕЛЬ ВКЛ/ВЫКЛ: 3 положения: ON (ВКЛ.), MUTE (БЕЗ ЗВУКА) (среднее
положение) и OFF (ВЫКЛ.)
5. БАТАРЕЙНЫЙ ОТСЕК: 2 батарейки типа АА
6. КРЫШКА БАТАРЕЙНОГО ОТСЕКА: Закрывает батарейный отсек
79
РУССКИЙ
1. Для оптимального приема поднимите антенны прямо вверх.
2. Подключите провод с коннекторами 6,35 мм к разъему на приемнике и ко входу
на пульте или усилителе. Кроме того, приемник можно подключить к пульту или
усилителю через провод XLR (в комплект не входит) по отдельным каналам (A/B).
3. Подключите провод блока питания к силовому разъему пост. тока на задней стороне
приемника. Вставьте вилку в розетку и включите приемник.
4. Откройте батарейный отсек на микрофоне и установите 2 батарейки типа АА,
соблюдая полярность, и выберите канал.
5. Закройте батарейный отсек и включите микрофон с помощью ВЫКЛЮЧАТЕЛЯ.
6. Система готова к работе.
Диапазон частот: УВЧ 840–868 МГц
Заданная частота: УВЧ 863–865 МГц
Мощность передатчика: 10 мВ
Динамический диапазон: >90 дБ
Полный коэффициент гармонических искажений: <0,5%
Частотная характеристика: 40 Гц–15 кГц, ±3 дБ
Модуляция: FM
Уровень вывода аудио: 0–400 мВ
Источник питания: 230–240 В, перем. ток; 17 В, пост. ток
Потребляемая мощность: 4 ГБ
Отношение сигнал/шум: >90 дБ
Батарейки: 4х типа АА, 1,5 В
Время работы батареи: 4–6 часов
80
РУССКИЙ
:
Для снижения риска поражения электрическим током вскрытие устройства для его
обслуживания и ремонта могут выполнять ТОЛЬКО уполномоченные технические
специалисты.
При возникновении неполадок отключите устройство от сети и другого оборудования.
Не допускайте воздействия воды или влаги.
:
Протирайте устройство только сухой тканью.
Не пытайтесь чистить его растворителями или абразивными веществами.
:
В случае внесения изменений в конструкцию или модификации устройства, а равно в случае повреждения устройства
вследствие его неправильного использования гарантийные обязательства производителя теряют свою силу.
:
Дизайн и технические характеристики могут быть изменены без предварительного уведомления.
Все логотипы, торговые марки и названия продуктов являются торговыми марками или зарегистрированными торговыми
марками соответствующих владельцев и следовательно признаются таковыми.
:
Данный продукт отмечен этим символом. Это означает, что такие электрические или электронные изделия
не должны выбрасываться вместе с бытовыми отходами. Для таких продуктов существует отдельная система
утилизации.
Данное изделие было изготовлено и поставлено в соответствии со всеми применимыми положениями и директивами,
действующими для всех стран-членов Европейского Союза. Оно также соответствует всем нормами и правилам,
действующим в стране продажи.
Официальная документация предоставляется по запросу. Помимо прочего эта документация включает в себя следующее:
Декларация соответствия (и идентификация изделий), паспорт безопасности, отчет по проверке продукта.
Для получения помощи обратитесь в нашу службу поддержки клиентов:
через веб-сайт: http://www.nedis.com/en-us/contact/contact-form.htm
по эл. почте: service@nedis.com
по телефону: +31 (0)73-5993965 (в рабочие часы)
NEDIS B.V., De Tweeling 28, 5215 MC’s-Hertogenbosch, THE NETHERLANDS ()
81
