Konig Electronic Wireless microphone system 16 channel: MAGYAR

MAGYAR

Bemutatása

Vezeték nélküli mikrofonrendszer két mikrofonnal és információ-kijelzővel. A rendszer egy

különleges hanghatároló kompresszorral van ellátva, amelynek segítségével elkerülhető

a csúcserősségű hangoknál bekövetkező torzítás. Egy helyiségben 8 ilyen rendszer is

problémamentesen használható, amíg a hagyományos rendszerek csak 1 csatornával

működnek.

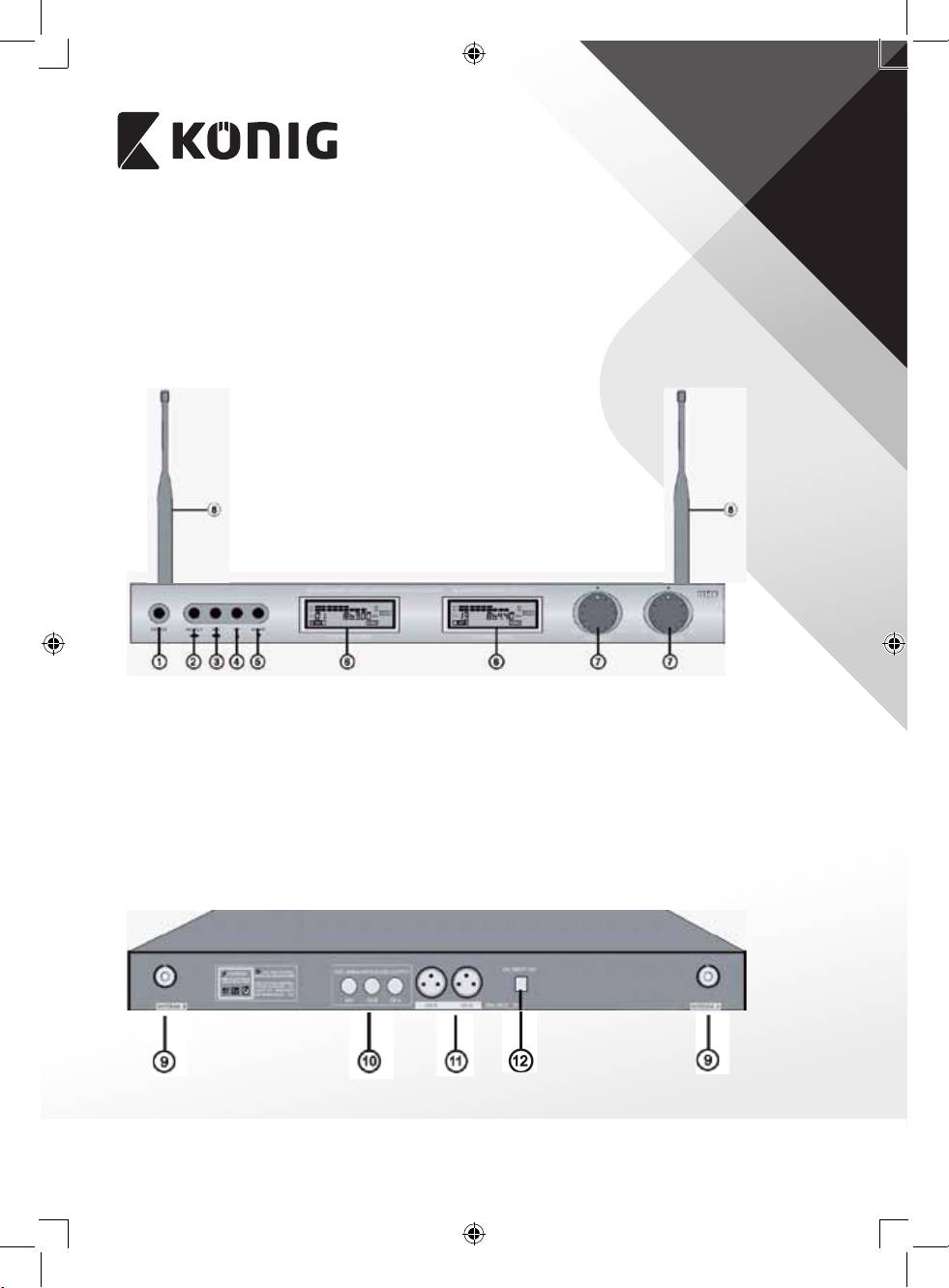

A vevo bemutatása

1. POWER: Be- és kikapcsoló gomb

2. SELECT: Átkapcsol az A és B vevo közt a 3-as, 4-es vagy 5-ös gombok használatához

3. SET: Funkcióbeállításhoz, hangoláshoz vagy a beprogramozott csatornák kiválasztásához

használatos

4. UP: Növekvo frekvencia szerinti hangoláshoz vagy a beprogramozott csatornák növekvo

sorrendu kiválasztásához használjuk

5. DOWN: Csökkeno frekvencia szerinti hangoláshoz vagy a beprogramozott csatornák

csökkeno sorrendu kiválasztásához használjuk

6. KIJELZO: Külön-külön az A és B vevohöz

7. HANGEROSZABALYZO: Külön-külön az A és B vevohöz

8. ANTENNA: Külön-külön antenna az A és B vevohöz

37

MAGYAR

9. ANTENNACSATLAKOZÓ: Az A és B antenna csatlakoztatásához

10. KIEGYENLITETLEN AUDIOKIMENET: 6,35mm-es kimenet kevert jelhez (A+B) vagy külön-

külön az A és B jeléhez

11. KIEGYENLITETTT AUDIOKIMENET: Külön XLR kimenet az A és B vevo jeléhez

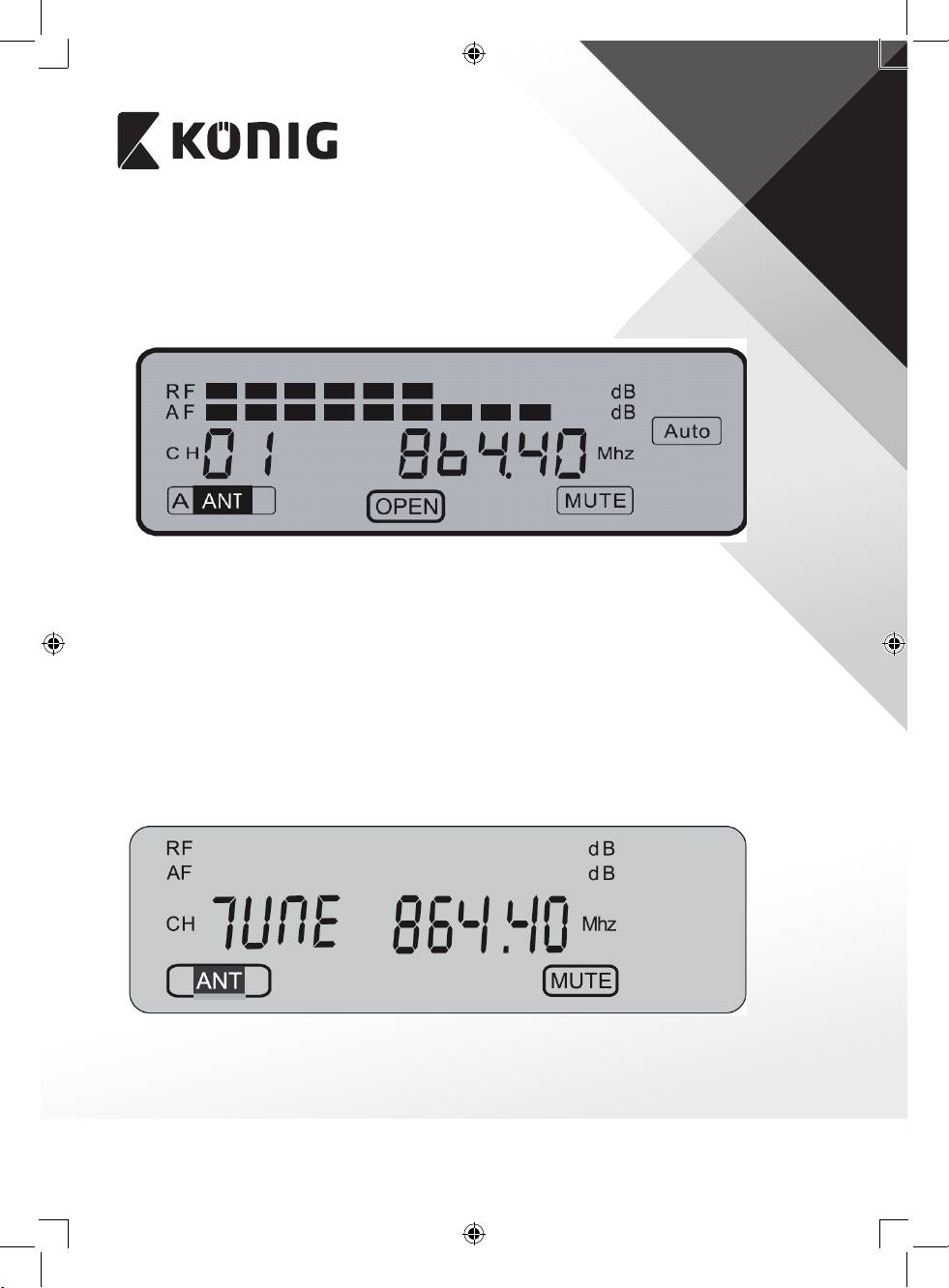

A vevő LCD kijelzője

• RF: A mikrofontól vett jel erősségét mutatja

• AF: A mikrofontól vett audiojel szintjét mutatja

• CH01: A kiválasztott beprogramozott csatorna

• A ANT: A mikrofon jelét vevő antenna (A az A vevőhöz és B a B vevőhöz)

• 864.40: A kiválasztott beprogramozott csatorna frekvenciája

• OPEN (NYITVA): Azt jelzi, melyik vevő (kijelző) van kiválasztva a 2–5 funkciógombok

használatához

• AUTO

Azt jelzi, hogy a mikrofon ki van kapcsolva. Akkor is megjelenik, ha a

(AUTOMATIKUS):

kijelzőn mutatott frekvencián nincs kapcsolat a mikrofonnal

• MUTE

A vevőből nem megy ki hang a keverőbe vagy erősítőbe, mert a

(ELNÉMÍTÁS):

mikrofon ki van kapcsolva, vagy a vevő nem veszi a mikrofon jelét

38

MAGYAR

• TUNE

A SELECT gombbal (2) kapcsolhat kézi hangolásra vagy beprogramozott

(HANGOLÁS):

csatorna kiválasztására. Kézi hangolással 0,05MHz-es lépésekben kereshet a

frekvenciasávon. A frekvenciatartomány: 840,00MHz és 868,00MHz között.

Ezért a készülékhez más olyan vezeték nélküli mikrofonok is használhatók,

amelyek a 840,00MHz és 868,00MHz közötti frekvenciatartományban

működnek. Megjegyzés: az általunk szállított mikrofonok 863,00MHz és

865,00MHz közötti frekvenciára vannak beprogramozva

FONTOS TUDNIVALÓ: A felhasználó köteles arról gondoskodni, hogy csak a helyi előírások

által engedélyezett csatornákat használja, és hogy ne keletkezzen interferencia más

felhasználókkal.

A mikrofon bemutatása

39

MAGYAR

1. RÁCS: Takarja és védi a belső mikrofon elemet

2. MIKROFON ELEM (belül): Az audiojelet veszi

3. BEKAPCSOLÁS-/TELEPFESZÜLTSÉG JELZŐ: Bekapcsolásnál egyet villan, és folyamatosan

világít, ha a telep kimerülőben van

4. BE- ÉS KIKAPCSOLÓ: 3 allasa van: ON (BE), MUTE (ELNEMITVA) (ez a kozepső allas) es OFF

(KI)

5. TELEPTARTÓ REKESZ: 2 db AA elemnek

6. TELEPTARTÓ REKESZ FEDELE: Hozzáférést biztosít a teleptartó rekeszhez

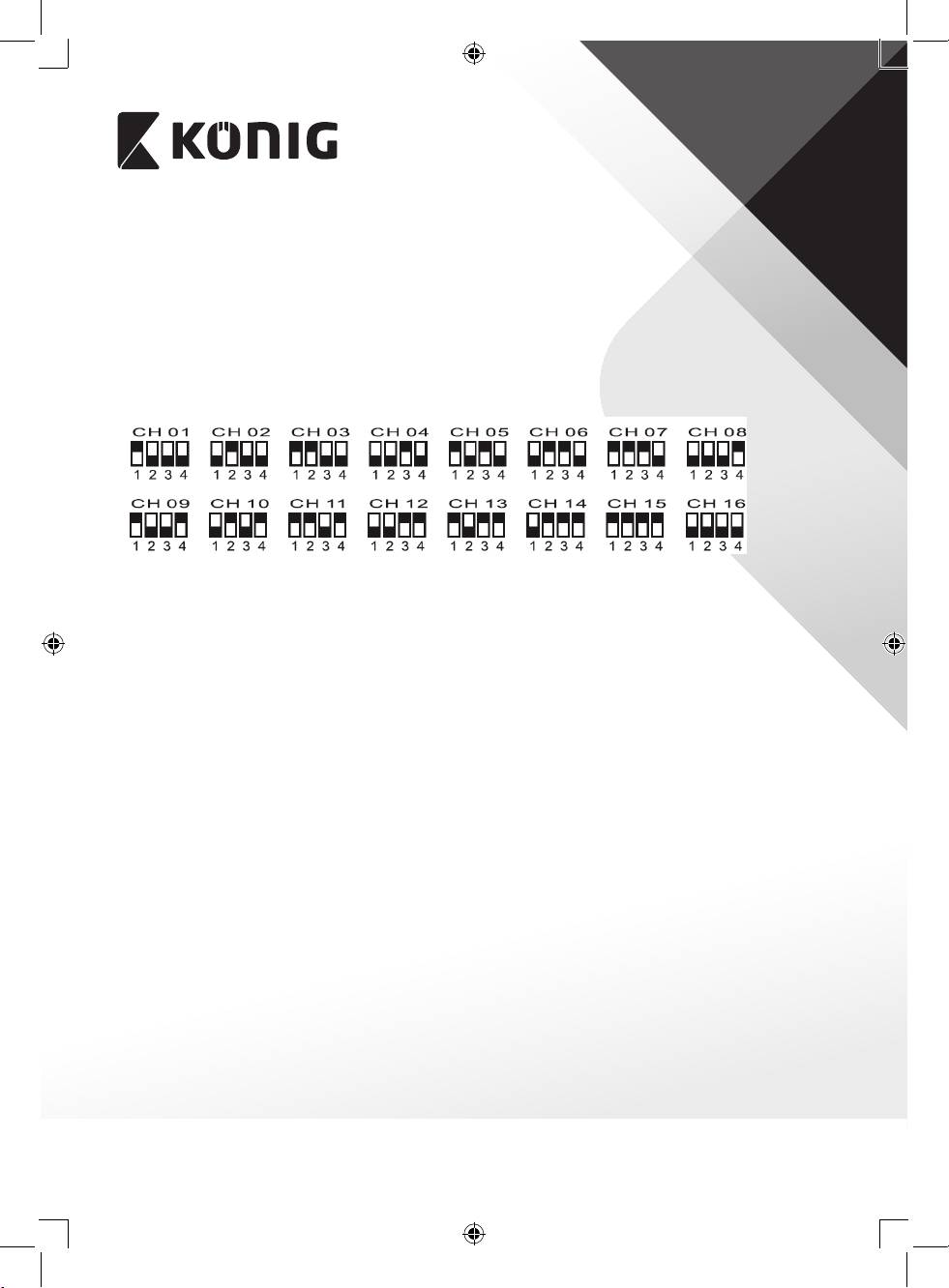

Mikrofon csatorna kiválasztása

Kezelése

1. Állítsa az antennákat egyenesen felfelé, hogy optimálisan vegyék a mikrofon jelét.

2. Csatlakoztassa a 6,35mm-es dugaszokkal ellátott kábelt a vevő, keverő vagy erősítő

kimenetére. Vagy kapcsolja a vevőt XLR kábellel (nem tartozék) csatornánként (A/B) a

keverőhöz vagy erősítőhöz.

3. A hálózati adapter egyenáramú kábelét dugaszolja a vevő hátlapján lévő bemenetre.

Dugaszolja a tápkábelt a konnektorba, majd kapcsolja be a vevőt a be- és kikapcsoló

gombbal.

4. Nyissa ki a mikrofon teleptartó rekeszét, és tegyen bele 2 db AA elemet, ügyelve a helyes

polaritásra. Válasszon csatornát.

5. Az elemtartó rekesz fedelének lezárása után kapcsolja be a mikrofont az BE/KI

kapcsolóval.

6. A rendszer üzemkész.

Műszaki jellemzők

Frekvenciasáv: UHF, 840–868 MHz

Beprogramozott frekvencia: UHF, 863–865 MHz

Adóteljesítmény: 10 mW

Dinamikatartomány: >90 dB

Teljes harmonikus torzítás: <0,5%

Frekvencia-átvitel: 40 Hz–15 KHz, ±3 dB

Moduláció: FM

Audio kimeneti szint: 0–400 mV

Tápfeszültség: 230–240 V AC, 17 V DC

40

MAGYAR

Energiafogyasztás: 4 W

Jel/zaj viszony: >90 dB

Telep: 4 db AA 1,5 V-os elem

Telep üzemideje: 4–6 óra

Biztonsági óvintézkedések:

FIGYELMEZTETÉS

ÁRAMÜTÉS VESZÉLYE

Az áramütés veszélyének csökkentése érdekében ezt a terméket KIZÁRÓLAG a márkaszerviz

NE NYISSA FEL

képviselője nyithatja fel.

Hiba esetén húzza ki a termék csatlakozóját a konnektorból, és kösse le más berendezésekről.

Vigyázzon, hogy ne érje a terméket víz vagy nedvesség.

Karbantartás:

Csak száraz ronggyal tisztítsa.

Ne használjon oldószert vagy súrolószereket.

Jótállás:

Nem vállalunk jótállást és felelősséget a terméken végzett változtatás vagy módosítás vagy a termék helytelen használata miatt

bekövetkező károkért.

Általános tudnivalók:

A termék kialakítása és műszaki jellemzői előzetes értesítés nélkül is módosulhatnak.

Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve, azokat ennek tiszteletben tartásával

említjük.

Figyelem:

Ezt a terméket ezzel a jelölésel láttuk el. Azt jelenti, hogy az elhasznált elektromos és elektronikus termékeket tilos az

általános háztartási hulladékhoz keverni. Begyűjtésüket külön begyűjtő létesítmények végzik.

Ez a termék az Európai Unió minden tagállamában érvényes vonatkozó rendelkezések és irányelvek betartásával készült és került

forgalomba. Megfelel az értékesítési országban rá vonatkozó minden előírásnak és rendelkezésnek.

Kérésre hivatalos dokumentációt is rendelkezésre bocsátunk. A dokumentáció a teljesség igénye nélkül a következőket tartalmazza:

Megfelelőségi (és termékazonossági) Nyilatkozat, anyagbiztonsági adatlap, a termék vizsgálati jegyzőkönyve.

Támogatással kapcsolatos ügyekben keresse ügyfélszolgálatunkat:

webhely: http://www.nedis.com/en-us/contact/contact-form.htm

e-mail: rendeles@hqnedis.hu

telefon: +31 (0)73-5993965 (munkaidőben)

NEDIS B.V., De Tweeling 28, 5215 MC’s-Hertogenbosch, HOLLANDIA
