SVENSKA
Innehållsförteckning
• Inledning 56
• Säkerhetsanvisningar 56
• Förpackningens innehåll 56
• Tekniska specikationer 56
• Produktbeskrivning 57
• Installationsinstruktioner 58
• Bruksanvisning 60
• Underhåll 61
• Garanti 61
• Friskrivningsklausul 61
• Kassering 61
Inledning
Med detta handsfree-system för videoporttelefon, kan du se till att du inte får en
överraskning när någon är vid dörren. Utomhusenheten består av en dörrklocka med en
kamera, nattvy, högtalare och mikrofon. Med 3,5" LCD-skärmen kan du se vem som är vid
dörren och tala med besökaren. Systemet kan anslutas till och styra ett elektroniskt lås
(ingårej) för att öppna dörren automatiskt.
• Vi rekommenderar att du läser denna bruksanvisning innan du installerar/använder
produkten.
• Förvara bruksanvisningen på en säker plats för framtida referens.
Säkerhetsanvisningar
Denna produkt bör ENDAST öppnas av behörig tekniker när service behövs. Dra ut
strömkabeln från eluttaget och koppla ur all annan utrustning om något problem skulle
uppstå. Utsätt inte svarsenheten för vatten eller fukt.
Förpackningens innehåll
• 1x Svarsenhet
• 1x Dörrklocka med regnskydd
• 1x 12 V AC/DC-adapter
• 1x Anslutningskabel
• 1x monteringsmaterial
• 1x manual
Tekniska specikationer
Dörrklocka
• Driftsspänning: Genom svarsenhet
• Kommunikationssystem: Semi-duplex
• Bildsensor: 1/4" CMOS färg 640 x 480
• IR-lysdioder: 4x IR-LED, 1x EDS
56
SVENSKA
• Objektiv: F4,5 mm (H: 40°, V: 45°)
• Skydd: IP24
• Driftstemperatur: -20 °C ~ +50 °C
• Vikt: 100 g
• Mått: 127 x 38 x 48 mm (inklusive regnskydd)
Svarsenhet
• Driftsspänning: 15 V DC med öppen-dörrfunktion
• Kommunikationssystem: Semi-duplex
• Skärm 3,5" TFT/LCD-färgskärm
• Upplösning: 320 x 240
• Vikt: 310 g
• Mått: 220 x 120 x 25 mm
Anslutningen mellan svarsenheten och utomhusenheten sker via en 4-ledarkabel och kan
utökas till 50 m med koppar/0,75 mm kabel.

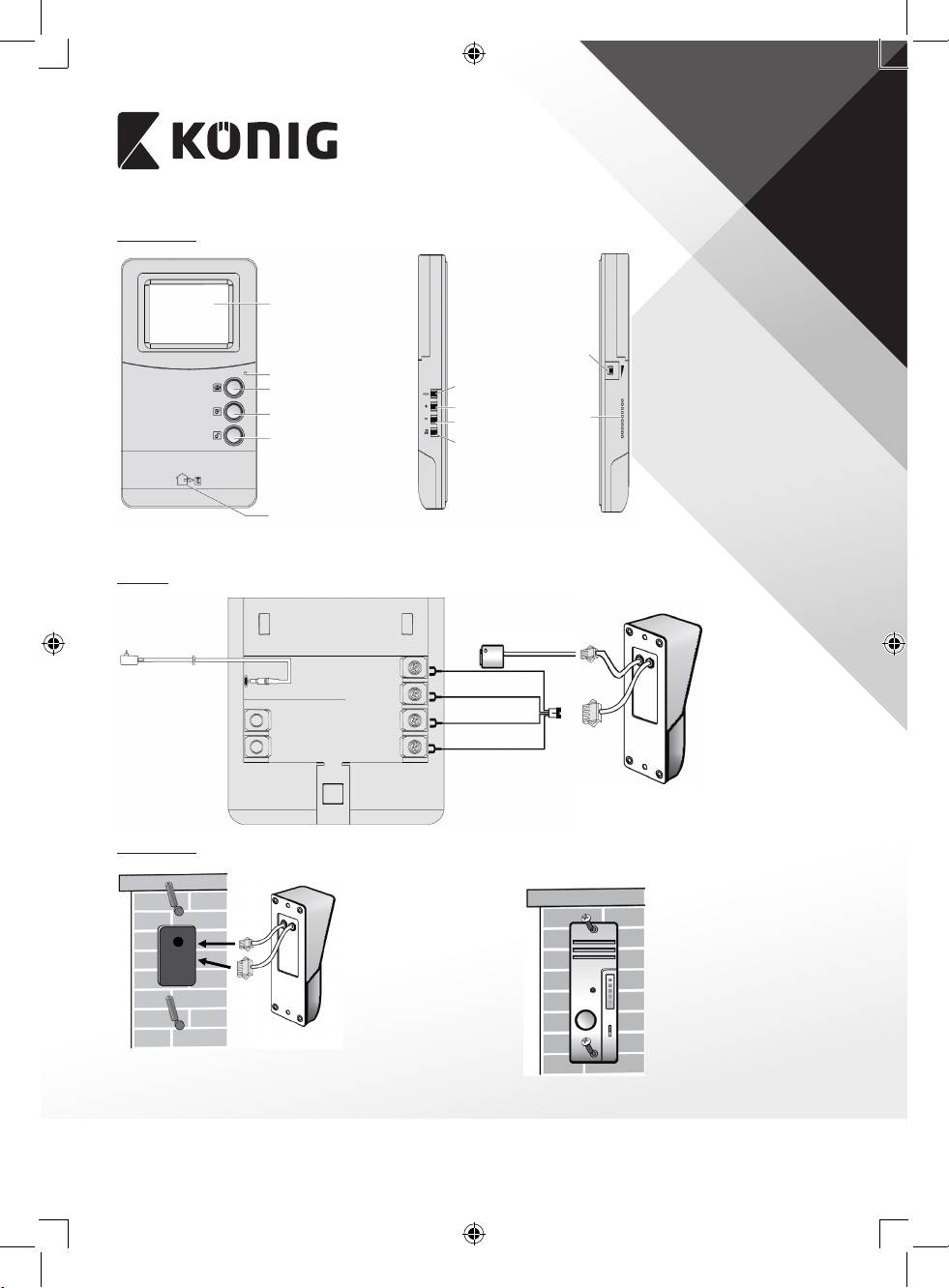

Produktbeskrivning
Dörrklocka
Högtalare
Kamera
Infraröd LED
Dörrklocka
Mikrofon
57
SVENSKA
Svarsenhet
3,5" LCD/TFT-skärm
Volymknapp
Mikrofon
Bildskärmsknapp
Menyknapp
+ knapp
Alarmknapp
Högtalare
− knapp
Upplåsningsknapp
Ringsignalknapp
Driftsindikator
Installationsinstruktioner
System
Elektroniskt lås (lås och
kabel ingår inte)
12 V DC-adapter
Vit (ljud)
Röd (VDD)
Svart (GND)
4-polig
anslutnings-
Gul (video)
kontakt
Dörrklocka
Borra ett hål på 2cm för att installera
dörrklockan
58
SVENSKA

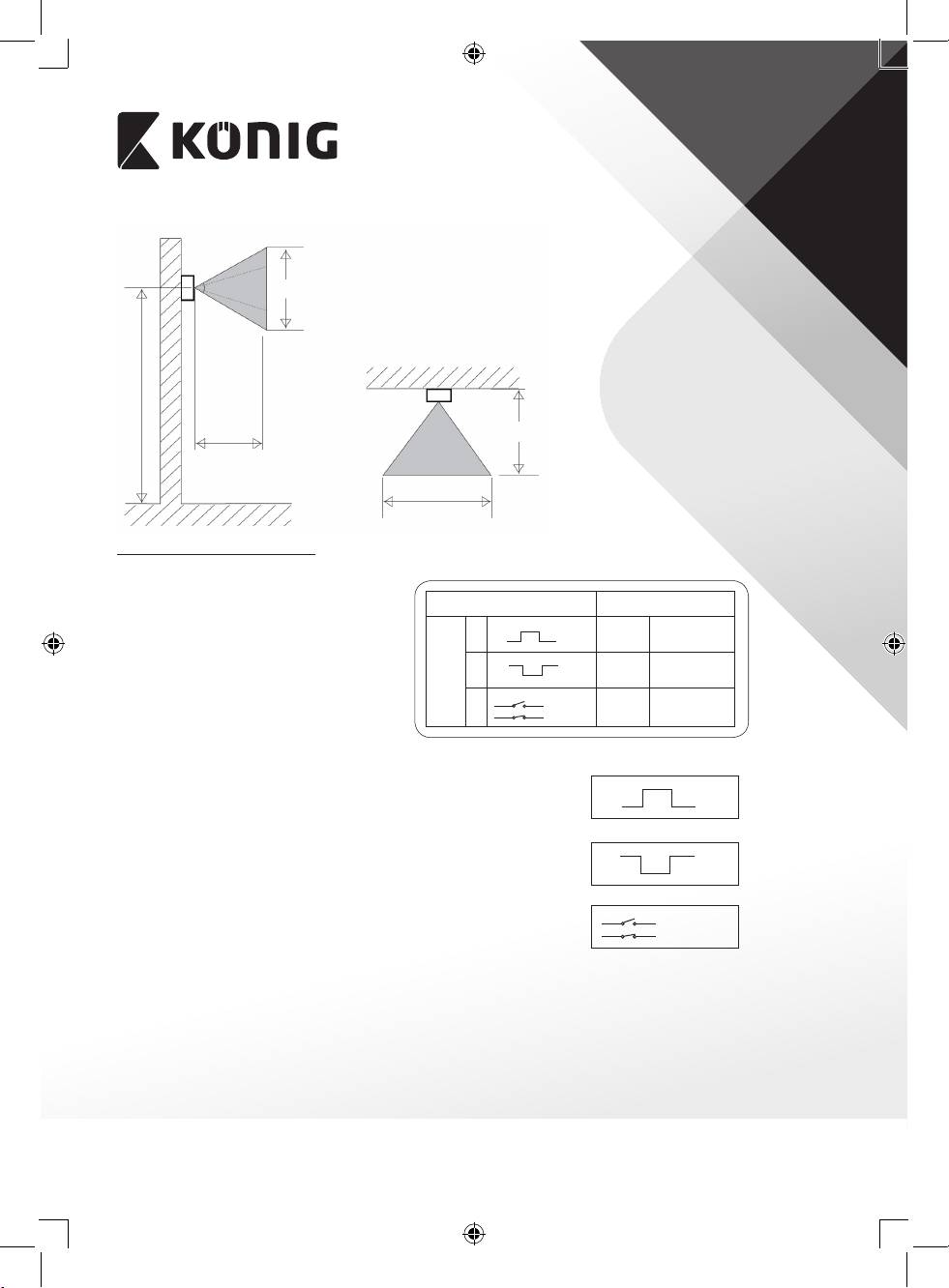

180 cm
38°-50°
65 cm
Rekommenderad
monteringshöjd & Vinkel på
kameran
110 cm
145 cm
50 cm
50 cm
80 cm
Använda ett elektroniskt lås
Modell SAS-PH310
12 V
Lås upp
0 sek. 4~7 sek.
AV
AV
Metoden att använda det elektroniska
0 V
PÅ
Lås
låset ska matcha med ett av alternativen
12 V
Lås
0 sek. 4~7 sek.
0 V
PÅ
AV
PÅ
Lås upp
nedan.
AV
Lås
0 sek. 4~7 sek.
Upplåsningssätt
PÅ
Lås upp
Lås utan adapter, ström via utomhusenheten. När dörren är
12 V
Lås upp
AV
PÅ
stängd, är kretsens spänning 0V. Genom att låsa upp dörren blir
AV
0 V
Lås
kretsens spänning 12V. Fördröjning är 4 ~ 7sekunder.
Lås utan adapter, ström via utomhusenheten. När dörren är
12 V
Lås
stängd, är kretsens spänning 12V. Genom att låsa upp dörren blir
PÅ
PÅ
AV
0 V
Lås upp
kretsens spänning 0V. Fördröjning är 4 ~ 7sekunder.
AV
Lås
Lås med adapter, strömförsörjning via extern adapter.
PÅ
Lås upp
59
SVENSKA
Svarsenhet
Installationshöjd
beroende på
användarens
önskemål.
Bruksanvisning
Användning
Driftsindikator
När systemet är installerat och 12V-adaptern är ansluten till svarsenheten
och ett vägguttag, kommer den röda funktionsindikatorn att tändas.
Dörrklocka
När en besökare trycker på dörrklockan kommer ringsignalen att ljuda och
skärmen slås på automatiskt. Skärmen förblir på i cirka 20 sekunder och
stängs sedan av automatiskt.
Bildskärmsknapp
Slå på bildskärmen för eventuell övervakning utanför. Skärmen kommer att
visa kamerabilden.
Alarmknapp
I nödfall ska larmknappen hållas intryckt. Larmsignalen ges av dörrklockans
högtalare.
Upplåsningsknapp
Tryck på upplåsningsknappen för att låsa upp dörren för besökaren.
(Endast när ett elektroniskt lås är installerat)
Volymknapp
Ställ omkopplaren på önskad volym.

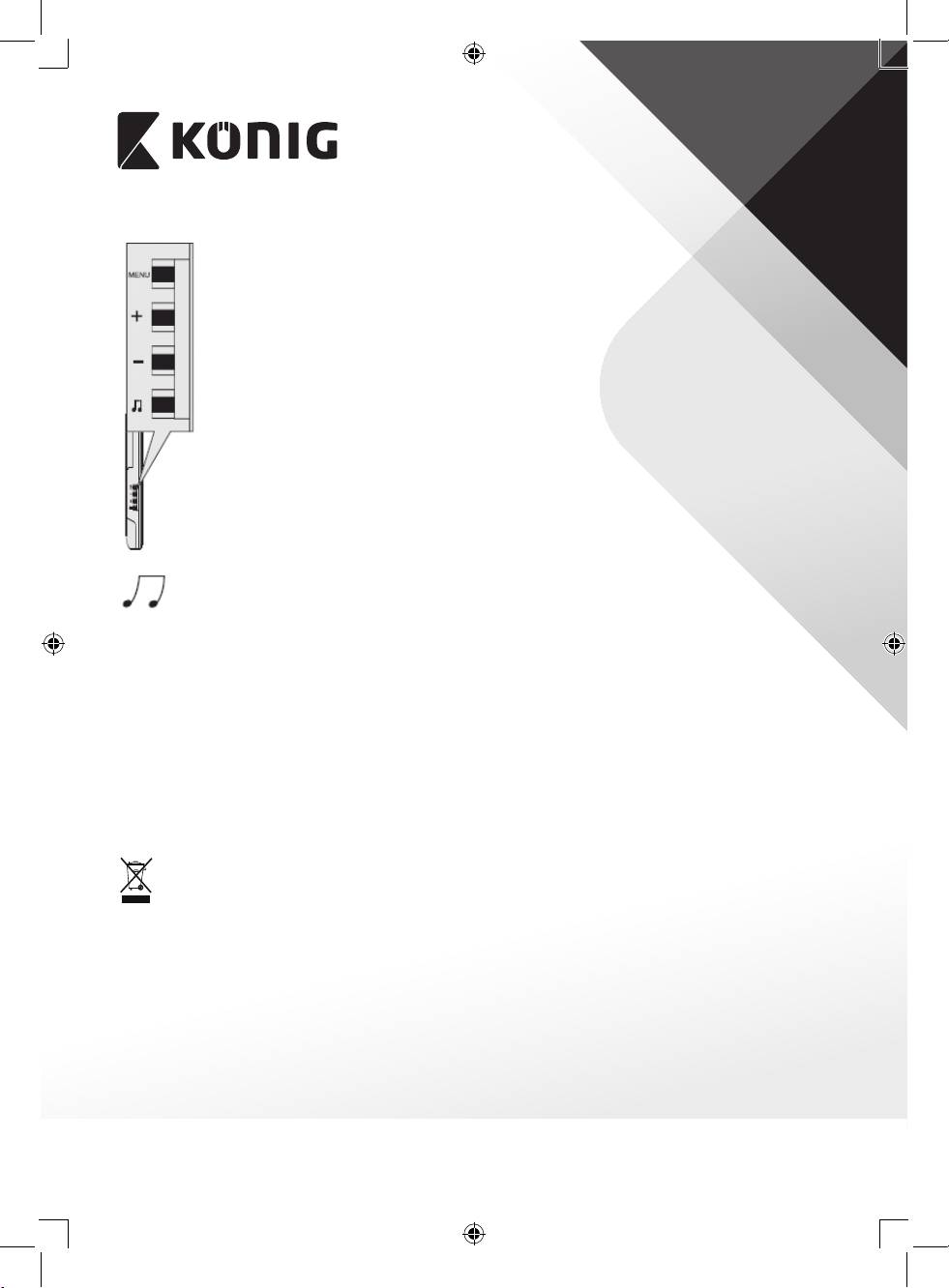

Menyinställning
För att justera ljusstyrka, kontrast, färgton (färg) och skärpa, trycker du först på
bildskärmsknappen för att slå på skärmen.
60
SVENSKA
Tryck på menyknappen för att avsluta menyn.
Ljusstyrka:
Justera bildens ljusstyrka genom att trycka på + eller - knappen. Tryck på
menyknappen igen för att gå till nästa justering.
Kontrast:
Justera bildens kontrast genom att trycka på + eller - knappen. Tryck på
menyknappen igen för att gå till nästa justering.
Färgnyans:
Justera bildens färgnyans genom att trycka på + eller - knappen. Tryck på
menyknappen igen för att gå till nästa justering.
Skärpa:
Justera bildens skärpa
Avsluta:
Avsluta menyn med + eller - knappen innan skärmen stängs av, annars
kommer justeringen inte att sparas.
Välj ringsignal genom att upprepade gånger trycka på knappens
ringsignal. Det nns 9 olika ringsignaler tillgängliga.
Underhåll
Rengör produkten endast med en torr trasa.
Använd inga rengöringsmedel som innehåller lösningsmedel eller slipmedel.
Garanti
Alla ändringar och/eller modieringar på produkten gör garantin ogiltig. Vi kan inte ta något ansvar för skador som orsakats av
felaktig användning av denna produkt.
Friskrivningsklausul
Utseende och specikationer kan komma att ändras utan föregående meddelande. Alla logotyper, varumärken och produktnamn är
varumärken eller registrerade varumärken som tillhör sina respektive ägare och är härmed erkända som sådana.
Kassering
• Denna produkt är avsedd för separat insamling vid en lämplig återvinningscentral. Släng inte denna produkt bland
vanligt hushållsavfall.
• För mer information, kontakta återförsäljaren eller lokal myndighet med ansvar för avfallshantering.
Den här produkten har tillverkats och levereras i enlighet med alla relevanta regler och direktiv som gäller för alla medlemsstater
inom Europeiska Unionen. Den efterlever även alla tillämpliga specikationer och regler i försäljningslandet.
Formell dokumentation nns att beställa på begäran. Detta omfattar, men är inte begränsat till: Deklaration om överensstämmelse
(och produktidentitet), materialsäkerhetsdatablad, produkttestrapport.
