Fenix Therm 105: Instalace

Instalace

Podlahové čidlo instalujte do instalační

trubky, ”husí krk”, položené do podlahy.

Konce trubky utěsněte tak, aby bylo

možné jednoduše čidlo vyměnit.

Instalace

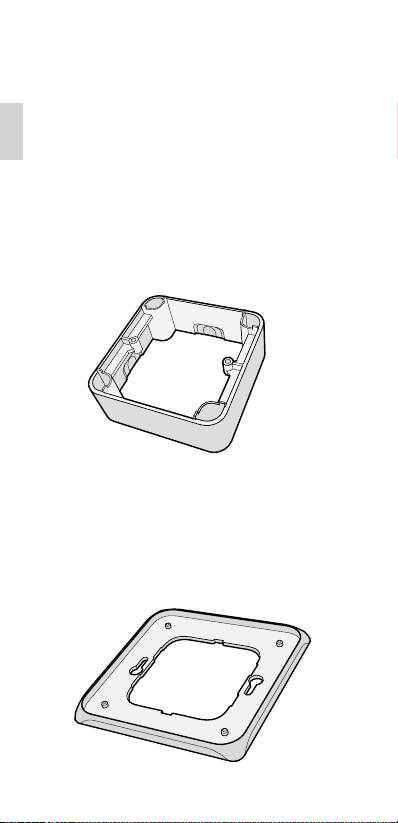

Termostat osaďte do standardní

instalační krabice.

1. Zkontrolujte, že je krabice v rovině

se stěnou.

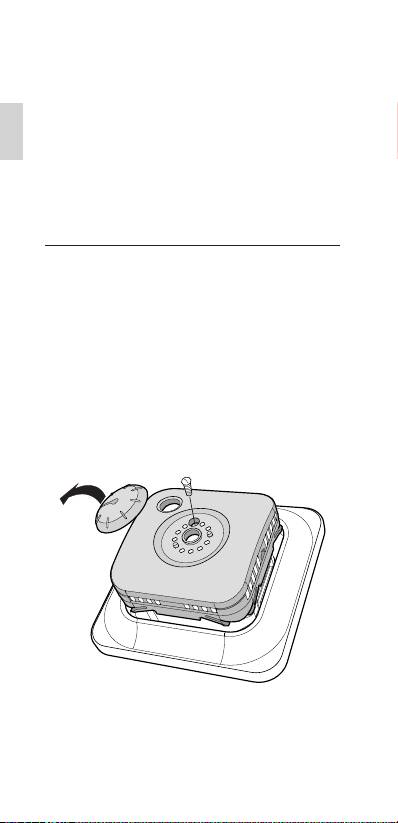

2. Sejměte ovládací kolečko a povolte

šroub. Sejměte přední kryt a rámeček.

6

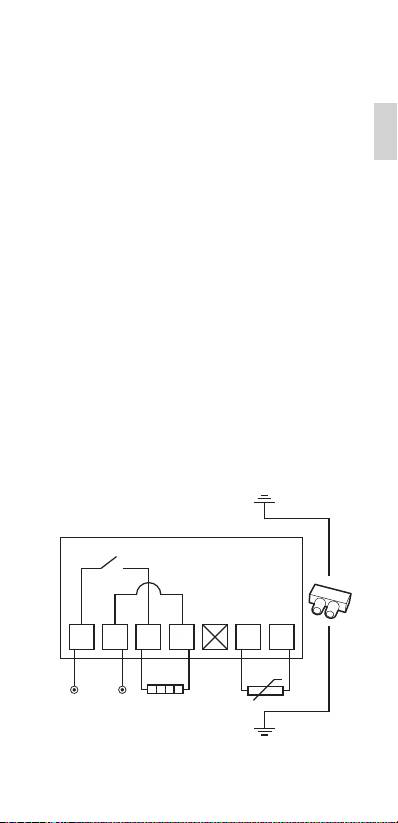

3. Zapojte přívodní vodič 230 VAC,

zátěž a kabel podlahového čidla.

Ochranný vodič přívodního kabelu

CZ

PE se spojí s ochranným opletením

topného kabelu v externí svorce

mimo termostat, viz. schéma zapojení.

Případné prodloužení podlahového

čidla viz technické parametry.

4. Vložte termostat do instalační kra-

bice a upevněte jej šrouby.

5. Nastavte požadovaný režim, ome-

zení teploty podlahy. Podrobnosti

nastavení v kapitole - Popis funkce.

6. Namontuje rámeček, přední kryt a

otočné kolečko.

7. Pokud je termostat montován ve ví-

cenásobném rámečku, musí být vnitřní

rohy rámečku odstraněny.

NEPOUŽÍVAT

DO NOT USE

ČIDLO

SENSOR

ČIDLO

SENSOR

ZÁTĚŽ ZÁTĚŽ

LOAD

LOAD

L

N

230 V

7
